2016 TOYOTA VERSO Instructieboekje (in Dutch)

441
4-3. Onderhoud zelf uitvoeren
4
Onderhoud en verzorging
VERSO_EE_OM64590E

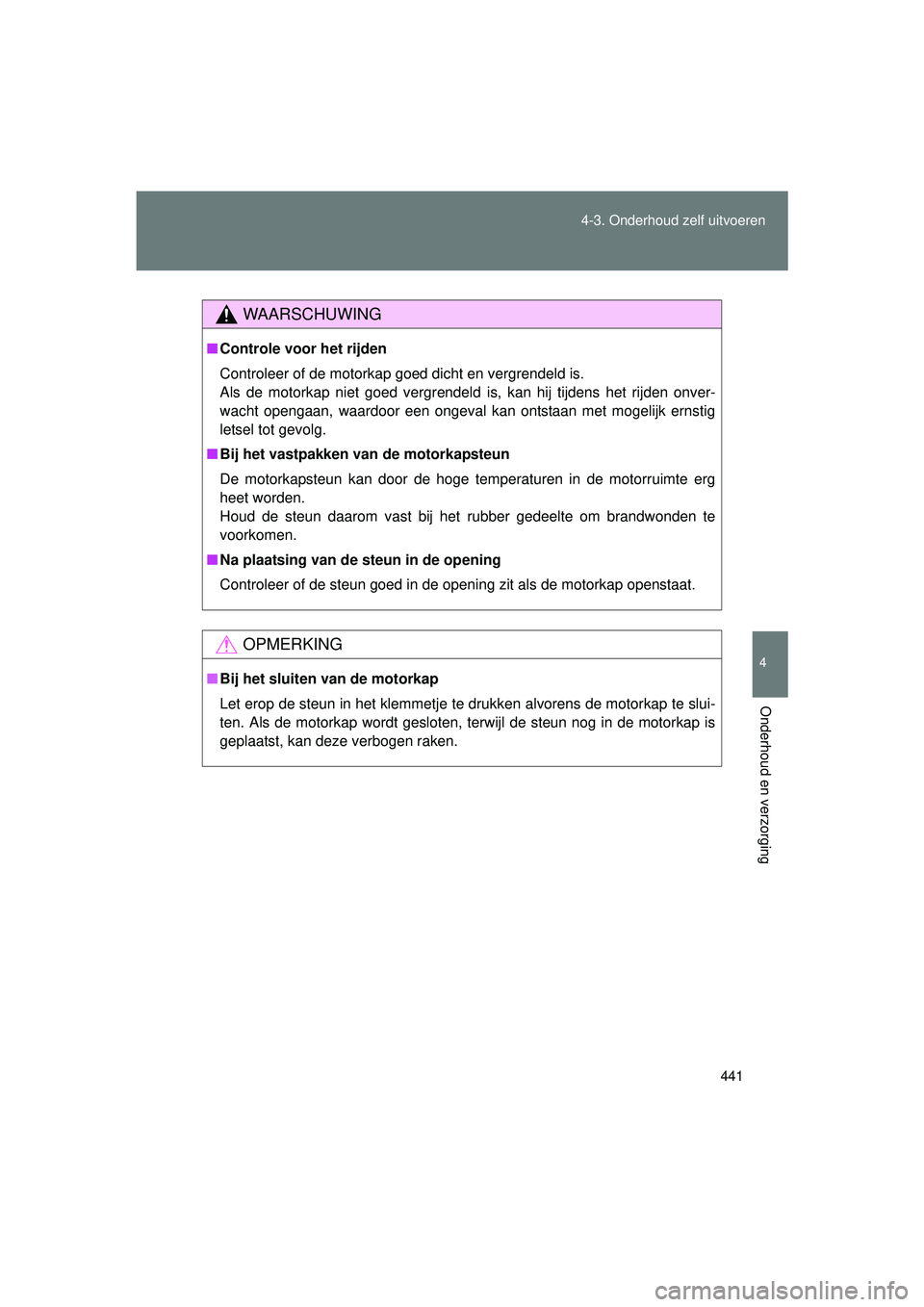

WAARSCHUWING
■
Controle voor het rijden
Controleer of de motorkap goed dicht en vergrendeld is.
Als de motorkap niet goed vergrendeld is, kan hij tijdens het rijden onver-
wacht opengaan, waardoor een ongeval kan ontstaan met mogelijk ernstig
letsel tot gevolg.
■ Bij het vastpakken van de motorkapsteun
De motorkapsteun kan door de hoge temperaturen in de motorruimte erg
heet worden.
Houd de steun daarom vast bij het rubber gedeelte om brandwonden te
voorkomen.
■ Na plaatsing van de steun in de opening
Controleer of de steun goed in de opening zit als de motorkap openstaat.
OPMERKING
■Bij het sluiten van de motorkap
Let erop de steun in het klemmetje te drukken alvorens de motorkap te slui-
ten. Als de motorkap wordt gesloten, terwijl de steun nog in de motorkap is
geplaatst, kan deze verbogen raken.
VERSO_OM_Europe_OM64590E.book Page 441 Thursday, November 19, 2015 3:49 PM

442
4-3. Onderhoud zelf uitvoeren
VERSO_EE_OM64590E

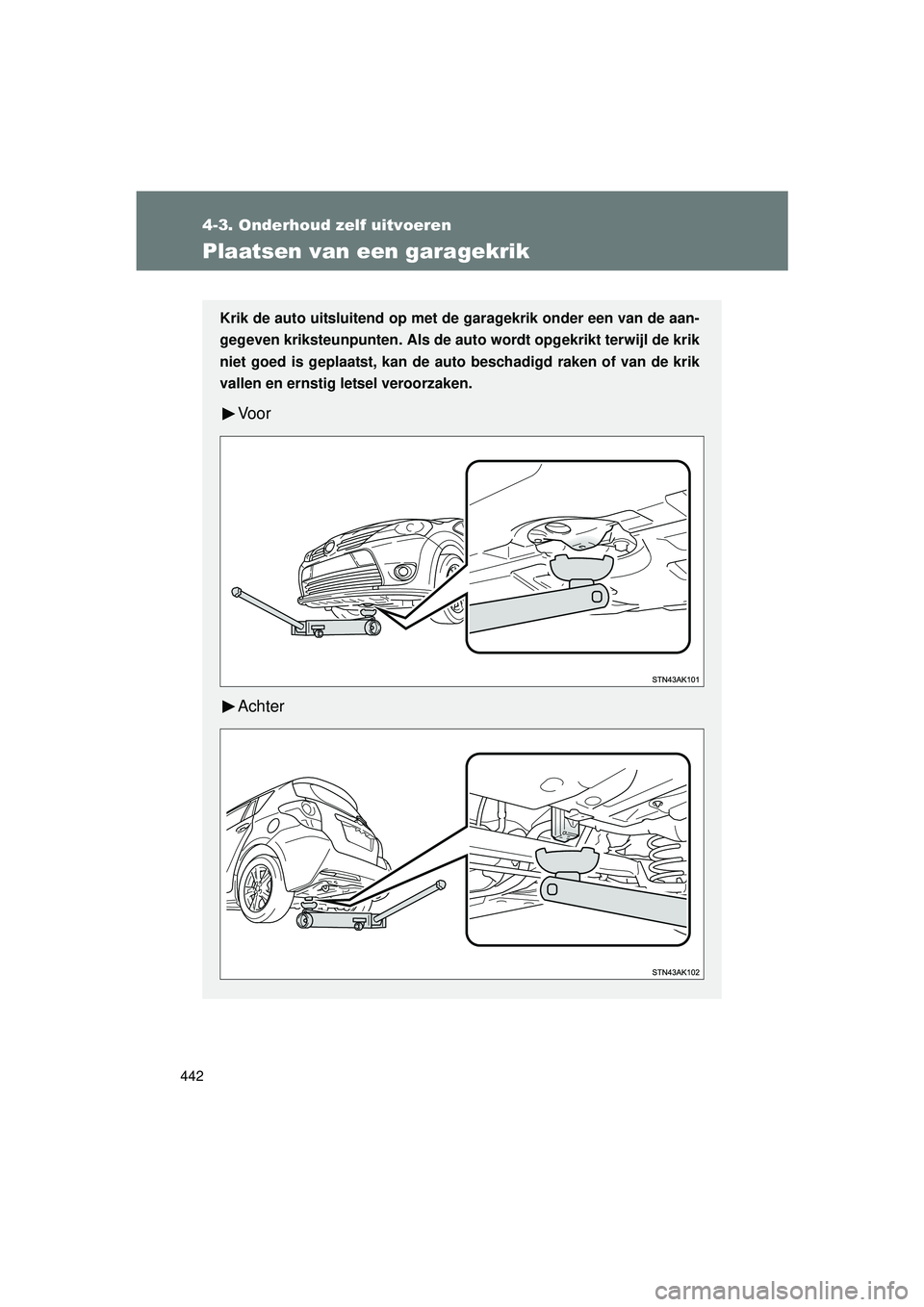

Plaatsen van een garagekrik
Krik de auto uitsluitend op met de garagekrik onder een van de aan-
gegeven kriksteunpunten. Als de auto wordt opgekrikt terwijl de krik
niet goed is geplaatst, kan de auto beschadigd raken of van de krik
vallen en ernstig letsel veroorzaken.
Voor
Achter
VERSO_OM_Europe_OM64590E.book Page 442 Thursday, November 19, 2015 3:49 PM

443
4-3. Onderhoud zelf uitvoeren
4
Onderhoud en verzorging
VERSO_EE_OM64590E

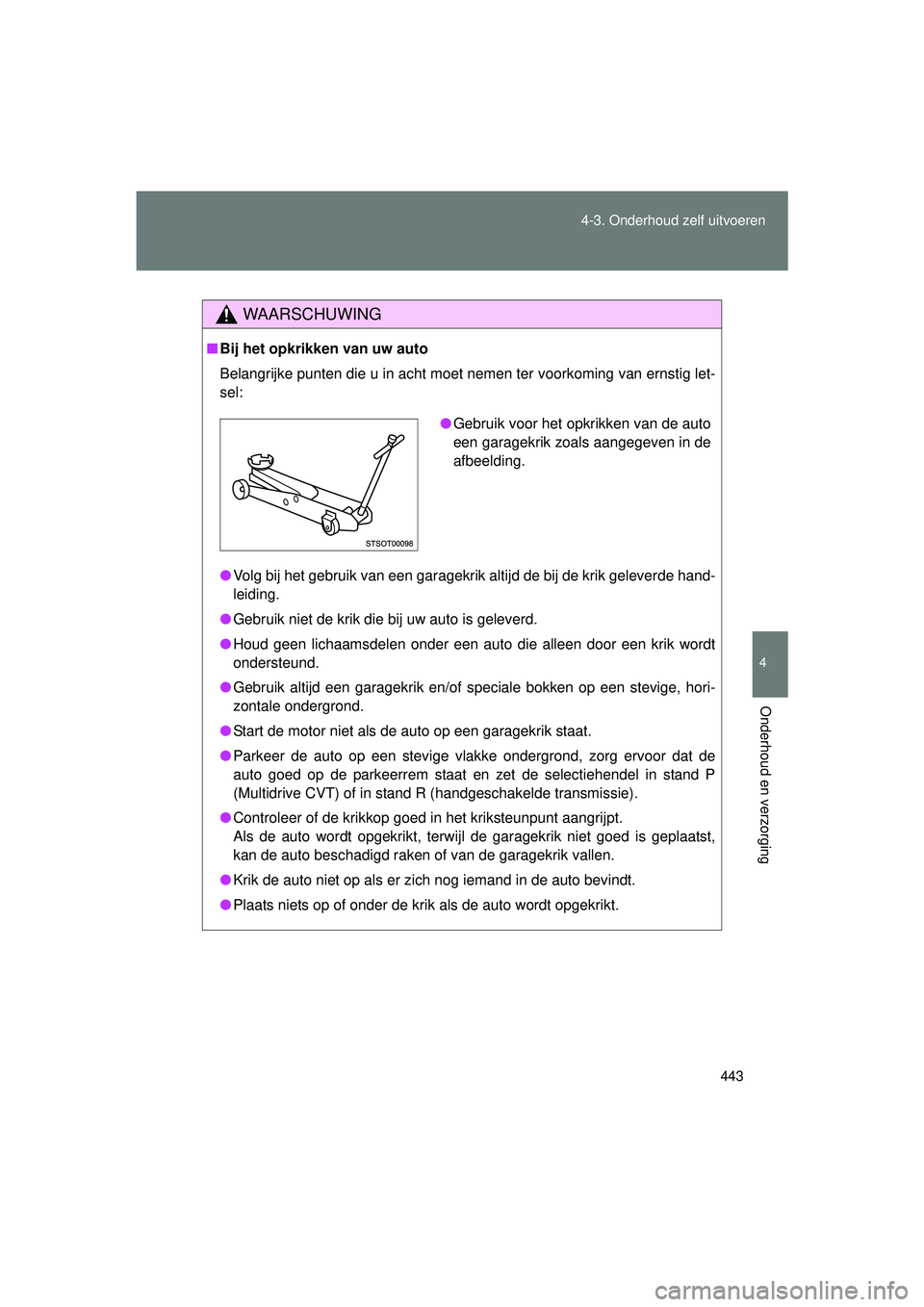

WAARSCHUWING
■
Bij het opkrikken van uw auto
Belangrijke punten die u in acht moet nemen ter voorkoming van ernstig let-
sel:
● Volg bij het gebruik van een garagekrik altijd de bij de krik geleverde hand-
leiding.
● Gebruik niet de krik die bij uw auto is geleverd.
● Houd geen lichaamsdelen onder een auto die alleen door een krik wordt
ondersteund.
● Gebruik altijd een garagekrik en/of speciale bokken op een stevige, hori-
zontale ondergrond.
● Start de motor niet als de auto op een garagekrik staat.
● Parkeer de auto op een stevige vlakke ondergrond, zorg ervoor dat de
auto goed op de parkeerrem staat en zet de selectiehendel in stand P
(Multidrive CVT) of in stand R (handgeschakelde transmissie).
● Controleer of de krikkop goed in het kriksteunpunt aangrijpt.
Als de auto wordt opgekrikt, terwijl de garagekrik niet goed is geplaatst,
kan de auto beschadigd raken of van de garagekrik vallen.
● Krik de auto niet op als er zich nog iemand in de auto bevindt.
● Plaats niets op of onder de krik als de auto wordt opgekrikt.
●Gebruik voor het opkrikken van de auto
een garagekrik zoals aangegeven in de
afbeelding.
VERSO_OM_Europe_OM64590E.book Page 443 Thursday, November 19, 2015 3:49 PM

444
4-3. Onderhoud zelf uitvoeren
VERSO_EE_OM64590E

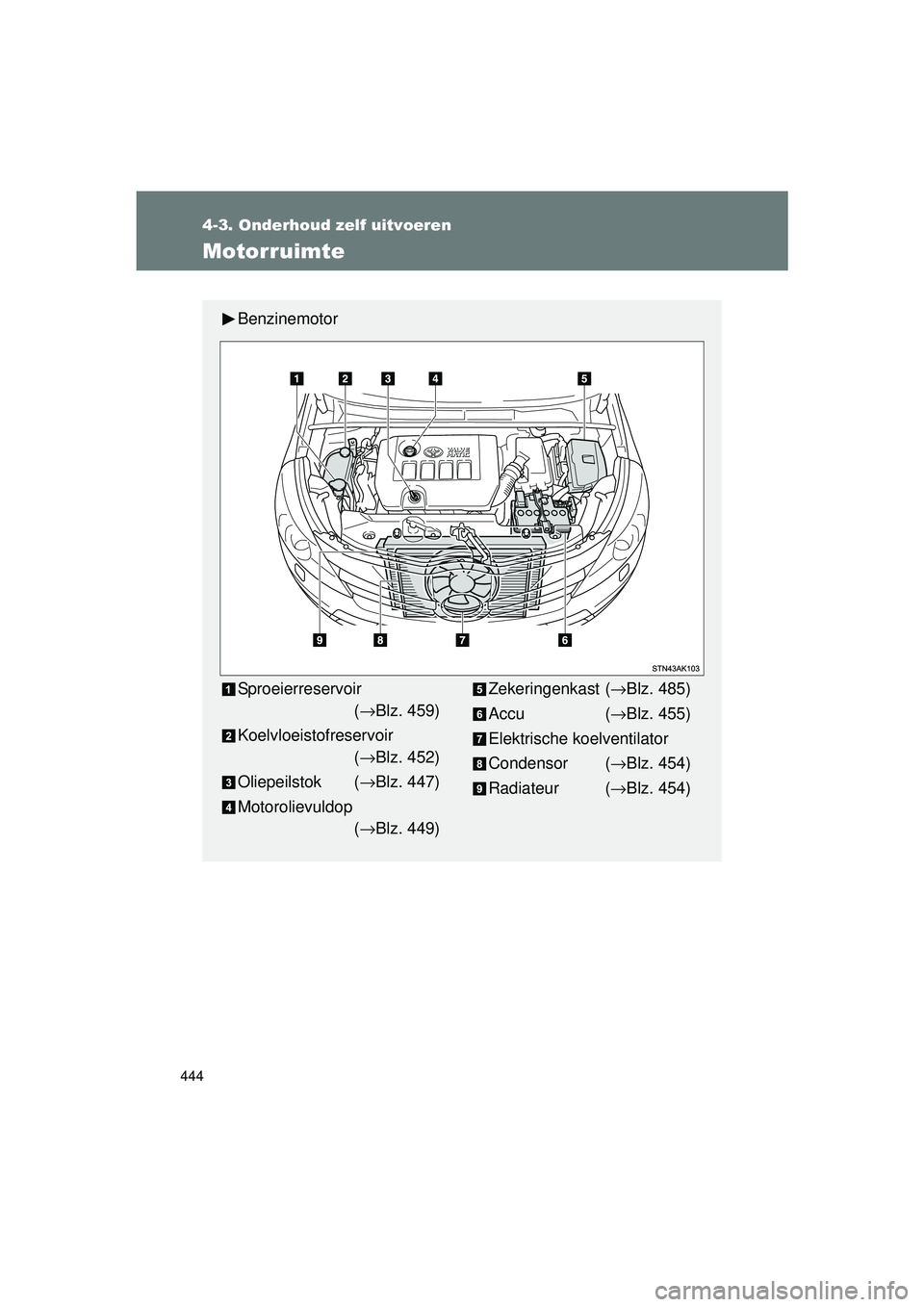

Motorruimte
Benzinemotor
Sproeierreservoir(→ Blz. 459)
Koelvloeistofreservoir (→ Blz. 452)
Oliepeilstok ( →Blz. 447)
Motorolievuldop (→ Blz. 449)Zekeringenkast ( →Blz. 485)
Accu ( →Blz. 455)
Elektrische koelventilator
Condensor ( →Blz. 454)
Radiateur ( →Blz. 454)
VERSO_OM_Europe_OM64590E.book Page 444 Thursday, November 19, 2015 3:49 PM

445
4-3. Onderhoud zelf uitvoeren
4
Onderhoud en verzorging
VERSO_EE_OM64590E

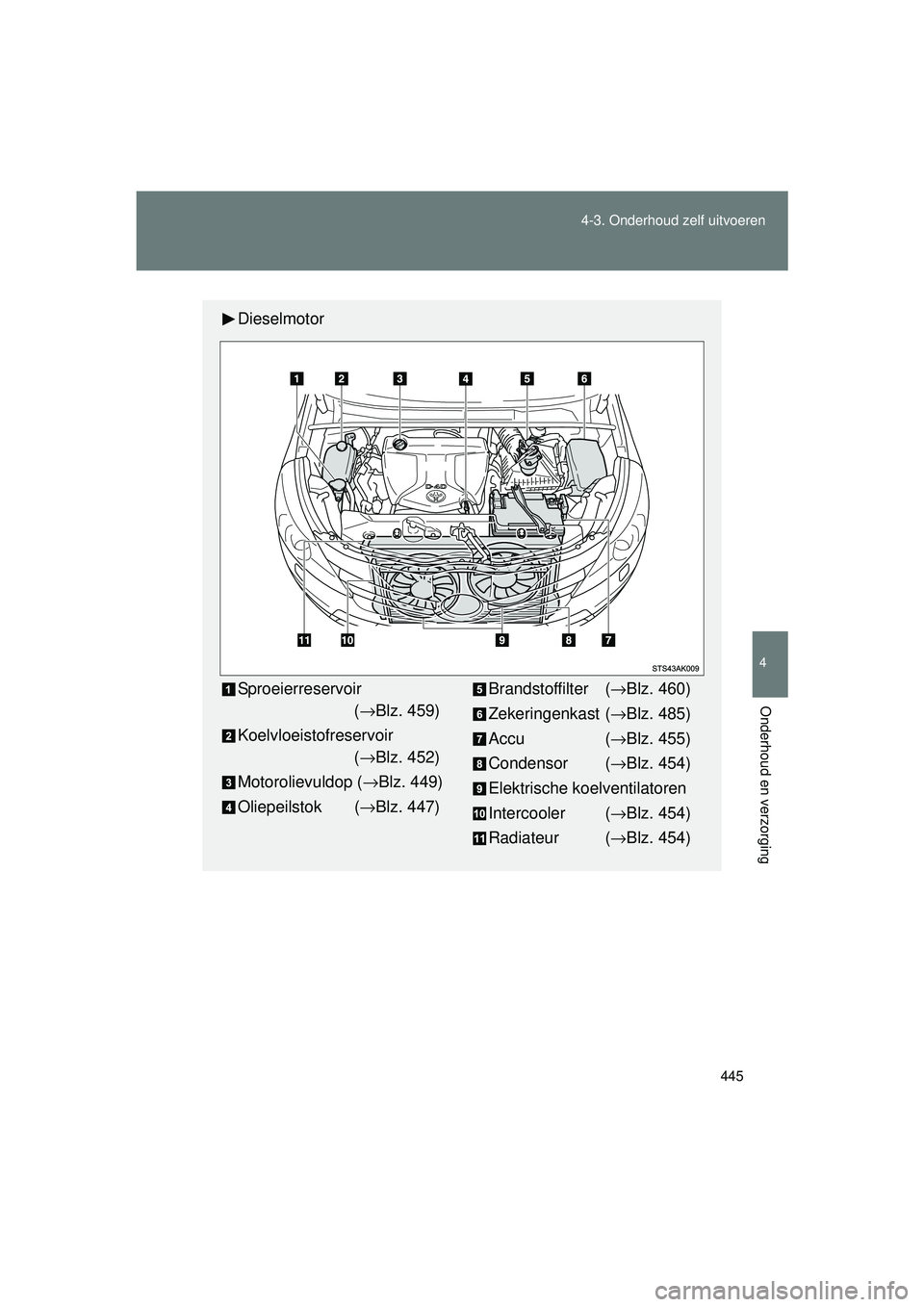

Dieselmotor
Sproeierreservoir
(→ Blz. 459)
Koelvloeistofreservoir (→ Blz. 452)
Motorolievuldop ( →Blz. 449)
Oliepeilstok ( →Blz. 447)Brandstoffilter ( →Blz. 460)
Zekeringenkast ( →Blz. 485)
Accu ( →Blz. 455)
Condensor ( →Blz. 454)
Elektrische koelventilatoren
Intercooler ( →Blz. 454)
Radiateur ( →Blz. 454)
VERSO_OM_Europe_OM64590E.book Page 445 Thursday, November 19, 2015 3:49 PM

446
4-3. Onderhoud zelf uitvoeren
VERSO_EE_OM64590E

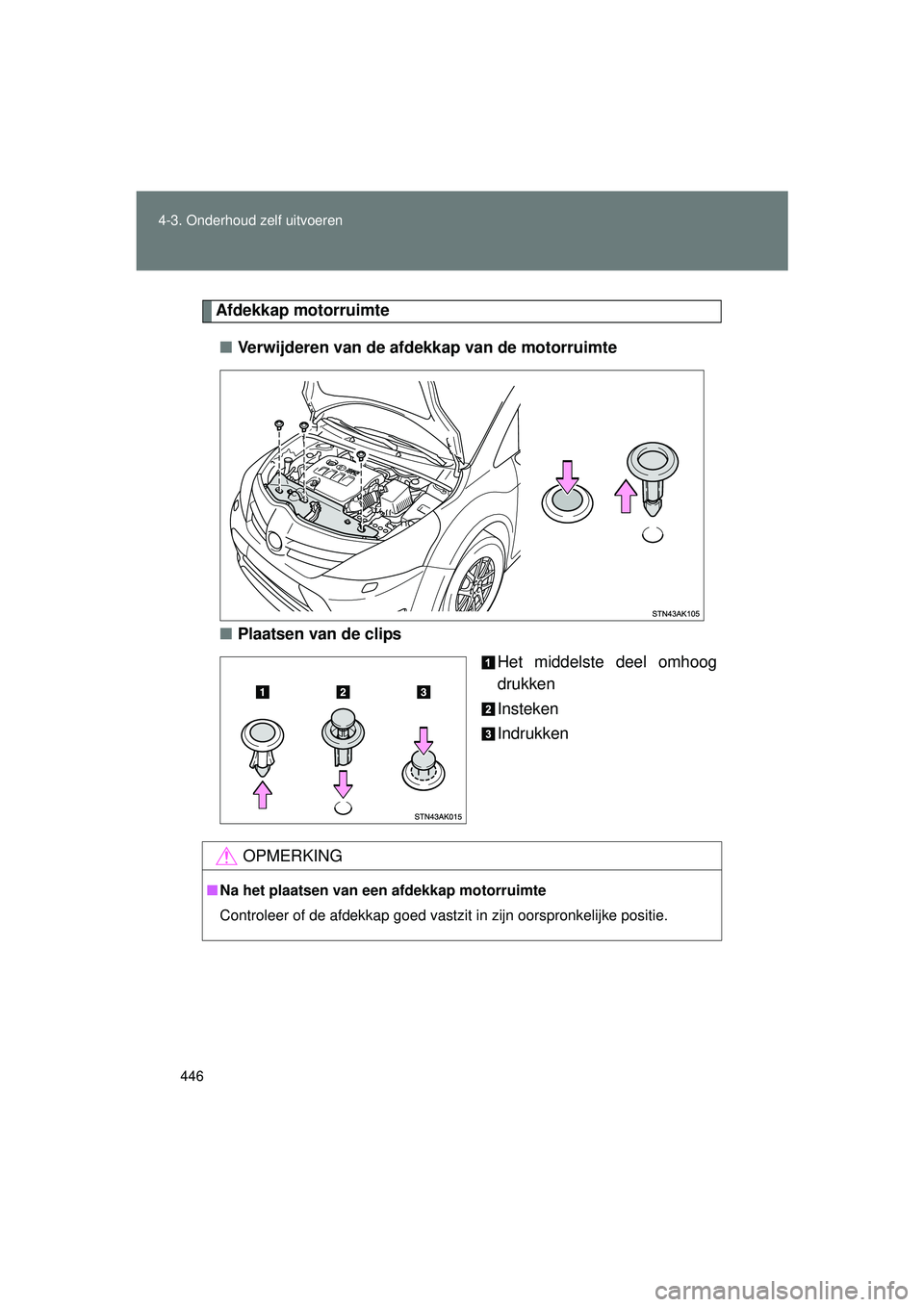

Afdekkap motorruimte
■ Verwijderen van de afd ekkap van de motorruimte
■ Plaatsen van de clips
Het middelste deel omhoog
drukken
Insteken
Indrukken
OPMERKING
■Na het plaatsen van een afdekkap motorruimte
Controleer of de afdekkap goed vastzit in zijn oorspronkelijke positie.
VERSO_OM_Europe_OM64590E.book Page 446 Thursday, November 19, 2015 3:49 PM

447
4-3. Onderhoud zelf uitvoeren
4
Onderhoud en verzorging
VERSO_EE_OM64590E

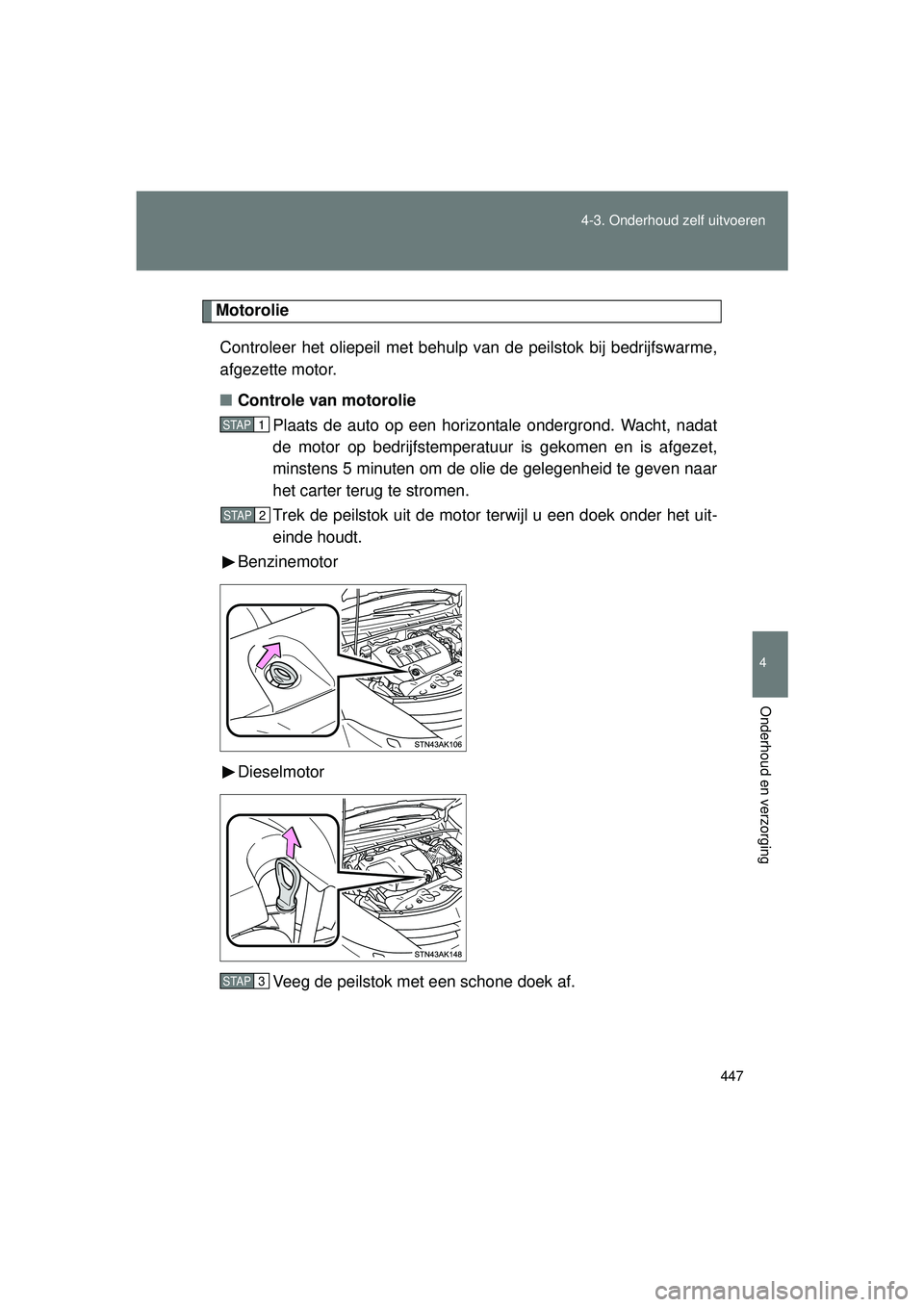

Motorolie
Controleer het oliepeil met behulp van de peilstok bij bedrijfswarme,
afgezette motor.
■ Controle van motorolie
Plaats de auto op een horizontale ondergrond. Wacht, nadat
de motor op bedrijfstemperatuur is gekomen en is afgezet,
minstens 5 minuten om de olie de gelegenheid te geven naar
het carter terug te stromen.
Trek de peilstok uit de motor terwijl u een doek onder het uit-
einde houdt.
Benzinemotor
Dieselmotor
Veeg de peilstok met een schone doek af.
STAP1
STAP2
STAP3
VERSO_OM_Europe_OM64590E.book Page 447 Thursday, November 19, 2015 3:49 PM

448
4-3. Onderhoud zelf uitvoeren
VERSO_EE_OM64590E

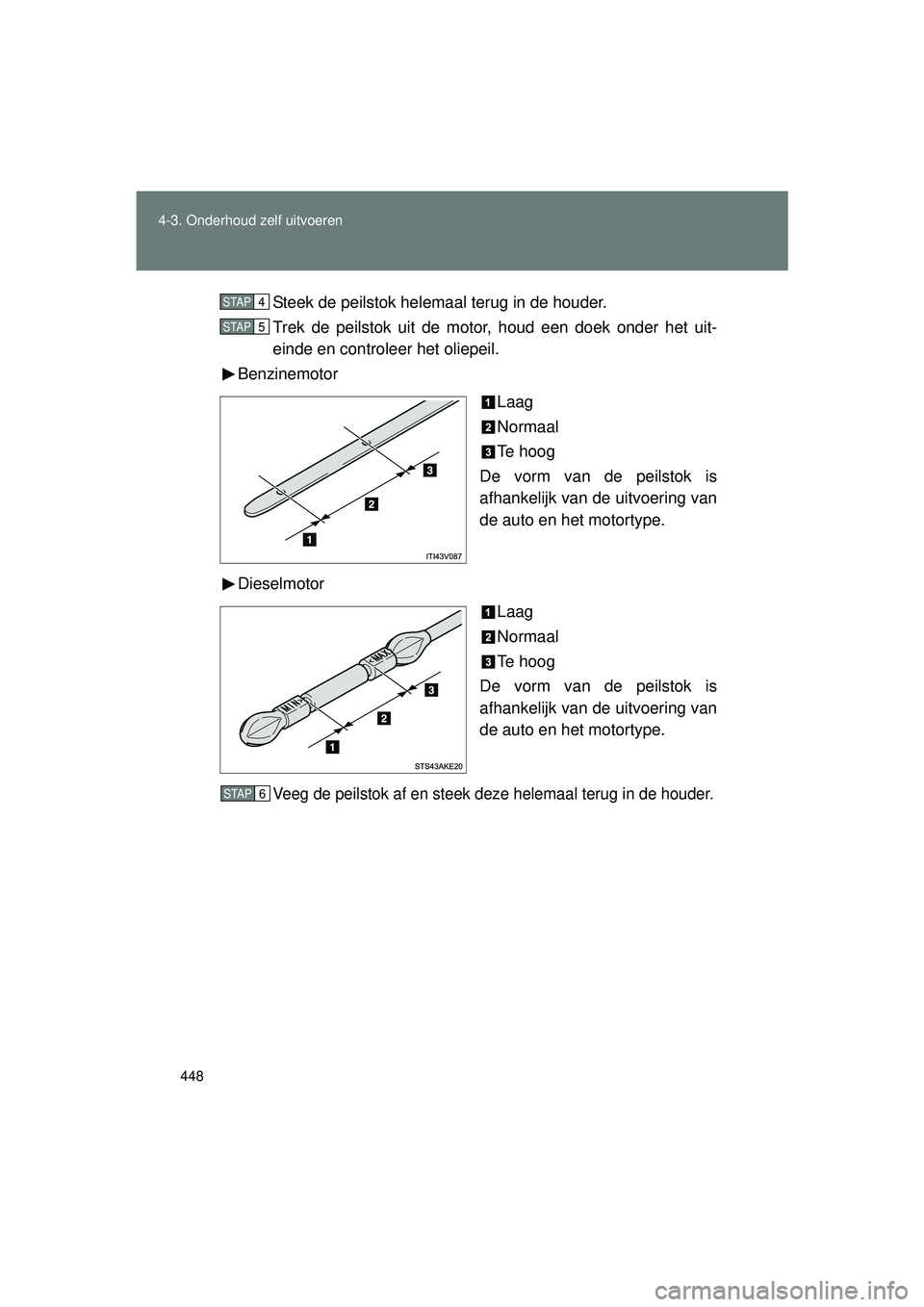

Steek de peilstok helemaal terug in de houder.
Trek de peilstok uit de motor, houd een doek onder het uit-
einde en controleer het oliepeil.
Benzinemotor
Laag
Normaal
Te hoog
De vorm van de peilstok is
afhankelijk van de uitvoering van
de auto en het motortype.
Dieselmotor Laag
Normaal
Te hoog
De vorm van de peilstok is
afhankelijk van de uitvoering van
de auto en het motortype.
Veeg de peilstok af en steek deze helemaal terug in de houder.
STAP4
STAP5
STAP6
