2016 TOYOTA VERSO Instructieboekje (in Dutch)

489
4-3. Onderhoud zelf uitvoeren
4
Onderhoud en verzorging
VERSO_EE_OM64590E
Ty p e B
Goede zekering
Defecte zekering
Neem contact op met een
erkende Toyota-dealer of her-
steller/reparateur of een andere
naar behoren gekwalificeerde
en uitgeruste deskundige.
Ty p e CGoede zekering
Defecte zekering
Neem contact op met een
erkende Toyota-dealer of her-
steller/reparateur of een andere
naar behoren gekwalificeerde
en uitgeruste deskundige.
VERSO_OM_Europe_OM64590E.book Page 489 Thursday, November 19, 2015 3:49 PM

490
4-3. Onderhoud zelf uitvoeren
VERSO_EE_OM64590E

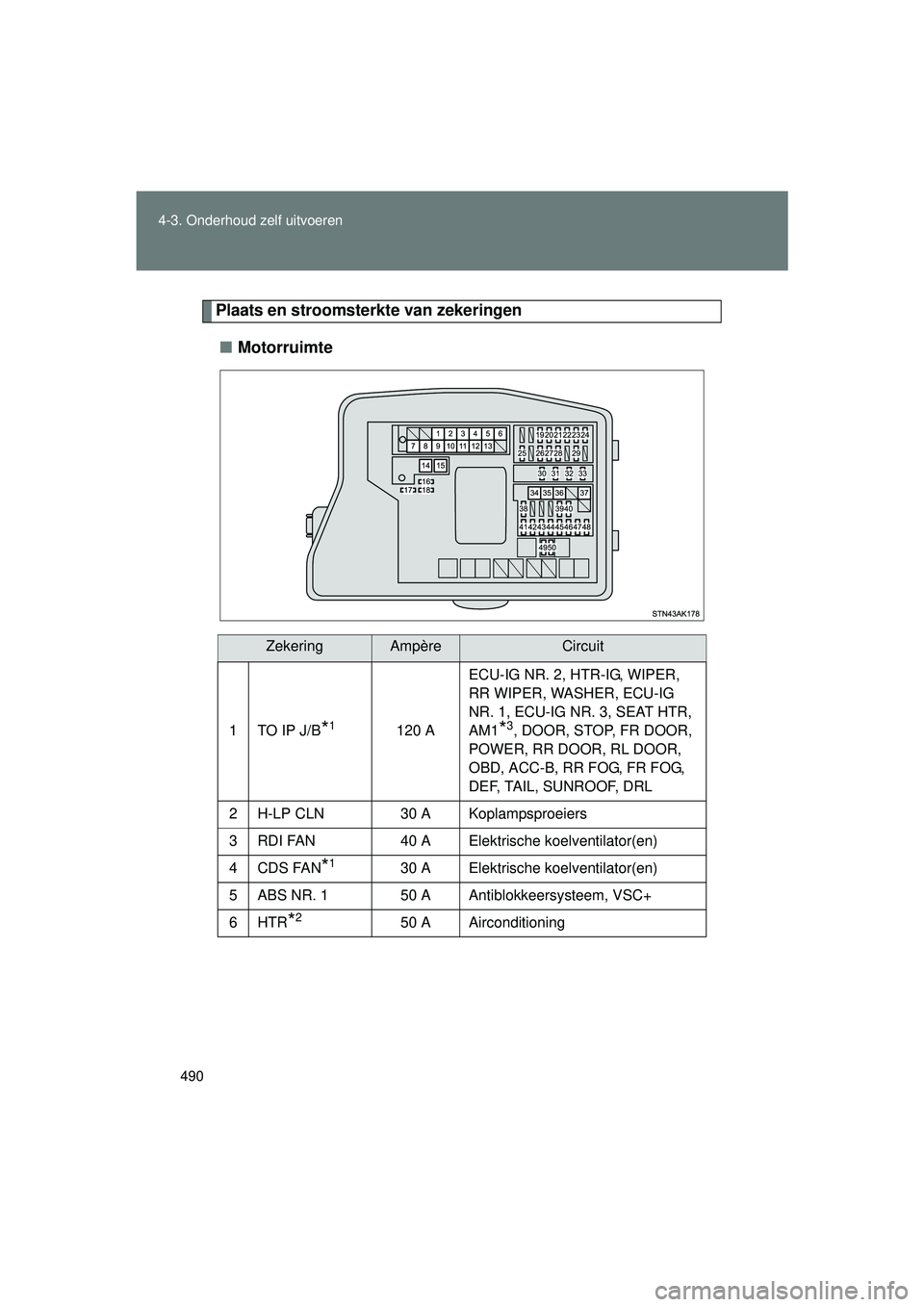

Plaats en stroomsterkte van zekeringen
■ Motorruimte
ZekeringAmpèreCircuit
1TO IP J/B*1120 A ECU-IG NR. 2, HTR-IG, WIPER,
RR WIPER, WASHER, ECU-IG
NR. 1, ECU-IG NR. 3, SEAT HTR,
AM1*3, DOOR, STOP, FR DOOR,
POWER, RR DOOR, RL DOOR,
OBD, ACC-B, RR FOG, FR FOG,
DEF, TAIL, SUNROOF, DRL
2H-LP CLN30 A Koplampsproeiers
3RDI FAN40 A Elektrische koelventilator(en)
4CDS FAN*130 A Elektrische koelventilator(en)
5 ABS NR. 1 50 A Antiblokkeersysteem, VSC+
6HTR
*250 A Airconditioning
VERSO_OM_Europe_OM64590E.book Page 490 Thursday, November 19, 2015 3:49 PM

491
4-3. Onderhoud zelf uitvoeren
4
Onderhoud en verzorging
VERSO_EE_OM64590E
7ALT*2120 A
Laadsysteem, RDI FAN, CDS FAN,
H-LP CLN, ABS NR. 1, ABS NR. 2,
HTR, PWR OUTLET, HTR SUB
NR. 1, HTR SUB NR. 2, HTR SUB
NR. 3, ECU-IG NR. 2, HTR-IG,
WIPER, RR WIPER, WASHER,
ECU-IG NR. 1, ECU-IG NR. 3,
SEAT HTR, AM1
*3, DOOR, STOP,
FR DOOR, POWER, RR DOOR,
RL DOOR, OBD, ACC-B, RR FOG,
FR FOG, DEF, TAIL, SUNROOF,
DRL
8 EPS
*280 A Elektrische stuurbekrachtiging
GLOW
*180 A Voorgloeisysteem
9EPS
*180 A Elektrische stuurbekrachtiging
10 P-SYSTEM
*230 A VALVEMATIC-systeem
11 F U E L H T R
*150 A Brandstofverwarming
12 P/I
*250 A
EFI MAIN*2, IGT/INJ*2, HORN,
IG2
H-LP MAIN
*150 A H-LP LH LO, H-LP RH LO, H-LP LH
HI, H-LP RH HI
13 P/I
*150 A HORN, IG2, ELEC FUEL PMP
H-LP MAIN
*250 A H-LP LH LO, H-LP RH LO, H-LP
LH HI, H-LP RH HI
14 BBC
*140 A Stop & Start-systeem
15 EFI MAIN
*150 A EFI NR. 1, EFI NR. 2, EFI NR. 4
ZekeringAmpèreCircuit
VERSO_OM_Europe_OM64590E.book Page 491 Thursday, November 19, 2015 3:49 PM

492
4-3. Onderhoud zelf uitvoeren
VERSO_EE_OM64590E
16 SPARE
10 A Reservezekering
17 SPARE 30 A Reservezekering
18 SPARE 20 A Reservezekering
19 EFI MAIN NR.
2
*17,5 A (Sequentieel) multipoint brandstof-
inspuitsysteem
20 ECU-B2 10 A Smart entry-systeem met start-
knop, airconditioning, elektrisch
bedienbare ruiten, gateway-ECU
21 D.C.C. KORT-
SLUITING Niet gebruikt
22 ECU-B 10 A Meters en tellers, extra accu,
stuurhoeksensor, supervergrende-
ling, afstandsbediening, Smart
entry-systeem met startknop
23 RAD NR. 1
*220 A Audiosysteem
24 DOME 10 A Bagageruimteverlichting, make-
upverlichting, instapverlichting
voorportieren, leeslampjes/inte-
rieurverlichting, voetenruimtever-
lichting
25 AM2 NR. 2 7,5 A Startsysteem
26 TURN-HAZ 10 A Richtingaanwijzers, alarmknipper-
lichten
27 ETCS
*210 A Elektronische smoorklepregeling
28 AM2 30 A Startsysteem
29 STRG LOCK 20 A Stuurslot
30 IGT/INJ
*215 A (Sequentieel) multipoint brandstof-
inspuitsysteem
ZekeringAmpèreCircuit
VERSO_OM_Europe_OM64590E.book Page 492 Thursday, November 19, 2015 3:49 PM

493
4-3. Onderhoud zelf uitvoeren
4
Onderhoud en verzorging
VERSO_EE_OM64590E
31
EFI MAIN*220 A (Sequentieel) multipoint brandstof-
inspuitsysteem, EFI NR. 1,
EFI NR. 2
FUEL PUMP
*130 A Brandstofpomp
32 HORN 15 A Claxon
33 IG2 15 A IGN, METER
34 HTR SUB NR. 1 50 A
*1
Airconditioning
30 A*2
35 HTR*150 A Airconditioning
36 HTR SUB NR. 2 30 A Airconditioning
37 HTR SUB NR. 3 30 A Airconditioning
38PWR OUTLET15 AAccessoireaansluiting
39 ABS NR. 2 30 A Antiblokkeersysteem, VSC+
40 STV HTR
*125 A Extra verwarming
41 EFI NR. 4
*120 A (Sequentieel) multipoint brandstof-
inspuitsysteem
42 IG2 NR. 2
*27,5 A Startsysteem
43 EFI NR. 2 15 A
*1(Sequentieel) multipoint brandstof-
inspuitsysteem, Stop & Start-sys-
teem
10 A
*2(Sequentieel) multipoint brandstof-
inspuitsysteem
ZekeringAmpèreCircuit
VERSO_OM_Europe_OM64590E.book Page 493 Thursday, November 19, 2015 3:49 PM

494
4-3. Onderhoud zelf uitvoeren
VERSO_EE_OM64590E

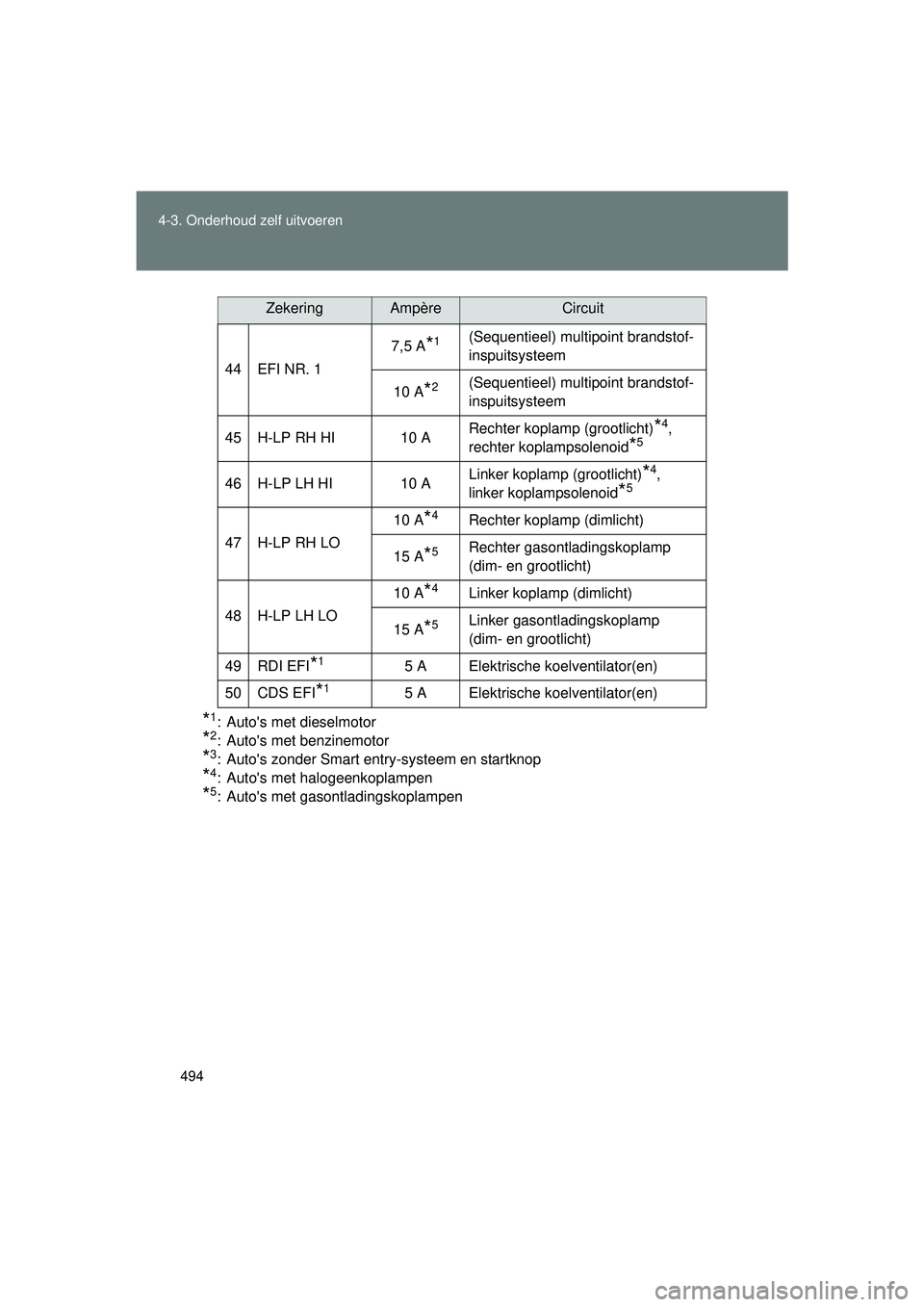

*1: Auto's met dieselmotor
*2: Auto's met benzinemotor
*3: Auto's zonder Smart entry-systeem en startknop
*4: Auto's met halogeenkoplampen
*5: Auto's met gasontladingskoplampen
44 EFI NR. 1
7,5 A
*1(Sequentieel) multipoint brandstof-
inspuitsysteem
10 A*2(Sequentieel) multipoint brandstof-
inspuitsysteem
45 H-LP RH HI 10 A Rechter koplamp (grootlicht)
*4,
rechter koplampsolenoid
*5
46 H-LP LH HI 10 A Linker koplamp (grootlicht)*4,
linker koplampsolenoid
*5
47 H-LP RH LO 10 A
*4Rechter koplamp (dimlicht)
15 A
*5Rechter gasontladingskoplamp
(dim- en grootlicht)
48 H-LP LH LO 10 A
*4Linker koplamp (dimlicht)
15 A
*5Linker gasontladingskoplamp
(dim- en grootlicht)
49 RDI EFI
*15 A Elektrische koelventilator(en)
50 CDS EFI
*15 A Elektrische koelventilator(en)
ZekeringAmpèreCircuit
VERSO_OM_Europe_OM64590E.book Page 494 Thursday, November 19, 2015 3:49 PM

495
4-3. Onderhoud zelf uitvoeren
4
Onderhoud en verzorging
VERSO_EE_OM64590E
■
Onder het dashboard (type A)
ZekeringAmpèreCircuit
1 TAIL 10 A Parkeerlichten voor, achterlichten,
kentekenplaatverlichting, mistach-
terlicht, mistlampen voor, handma-
tige verticale koplampverstelling,
verlichting instrumentenpaneel, ver-
lichting dashboardkastje, verlichting
schakelaars, ECU Toyota Parking
Assist-sensor, schakelaar PCS
(Pre-Crash Safety-systeem)
2 ECU-IG NR. 3 10 A Zonnescherm panoramadak, bin-
nenspiegel met automatische anti-
verblindingsstand, Smart entry-
systeem met startknop, audiosys-
teem, Stop & Start-systeem
*1, PCS
(Pre-Crash Safety-systeem), zoe-
mer, gateway-ECU
3 FR DOOR 20 A Elektrisch bedienbare ruiten (voor-
passagierszijde)
4 RL DOOR 20 A Elektrisch bedienbare ruiten (ach-
terportier links)
5 RR DOOR 20 A Elektrisch bedienbare ruiten (ach-
terportier rechts)
6 CIG 15 A Accessoireaansluitingen
7 ACC 7,5 A Schakelblokkeersysteem, audio-
systeem, hoofd-body-ECU, acces-
soireaansluiting, buitenspiegels,
Stop & Start-systeem
*1, gateway-
ECU
VERSO_OM_Europe_OM64590E.book Page 495 Thursday, November 19, 2015 3:49 PM

496
4-3. Onderhoud zelf uitvoeren
VERSO_EE_OM64590E
8 MIR HTR
10 A Buitenspiegelverwarming
9 RR FOG 7,5 A Mistachterlicht
10 IGN 7,5 AStuurslot, SRS-airbagsysteem,
(sequentieel) multipoint brandstof-
inspuitsysteem, startsysteem, gate-
way-ECU
11 METER 7,5 AMeters en tellers, Stop & Start-sys-
teem
*1
12 SEAT HTR 15 A Stoelverwarming
13 HTR-IG 10 A Airconditioning, extra verwarming
14 WIPER 25 A Ruitenwissers, ruitenwissers met
regensensor
15 RR WIPER 15 A Achterruitenwisser
16 WASHER 15 A Ruitensproeiers, achterruiten-
sproeier
17 ECU-IG NR. 1 10 A
Hoofd-body-ECU*2, elektrische koel-
ventilator(en), schakelblokkeersys-
teem, antiblokkeersysteem,
stuurhoeksensor, giersensor, VSC+,
koplampsproeiers, sequentiële scha-
kelaar, automatische verticale kop-
lampverstelling, elektrische
stuurbekrachtiging, bandenspan-
ningswaarschuwingssysteem
18 ECU-IG NR. 2 10 A Achteruitrijlicht, laadsysteem
*2,
alarmknipperlichten, achterruitver-
warming, controlelampje PASSEN-
GER AIRBAG, airconditioning,
controlelampje Toyota Parking
Assist-sensor, schakelaar Toyota
Parking Assist-sensor, extra accu
ZekeringAmpèreCircuit
VERSO_OM_Europe_OM64590E.book Page 496 Thursday, November 19, 2015 3:49 PM
