5-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
VERSO_EE_OM64590E

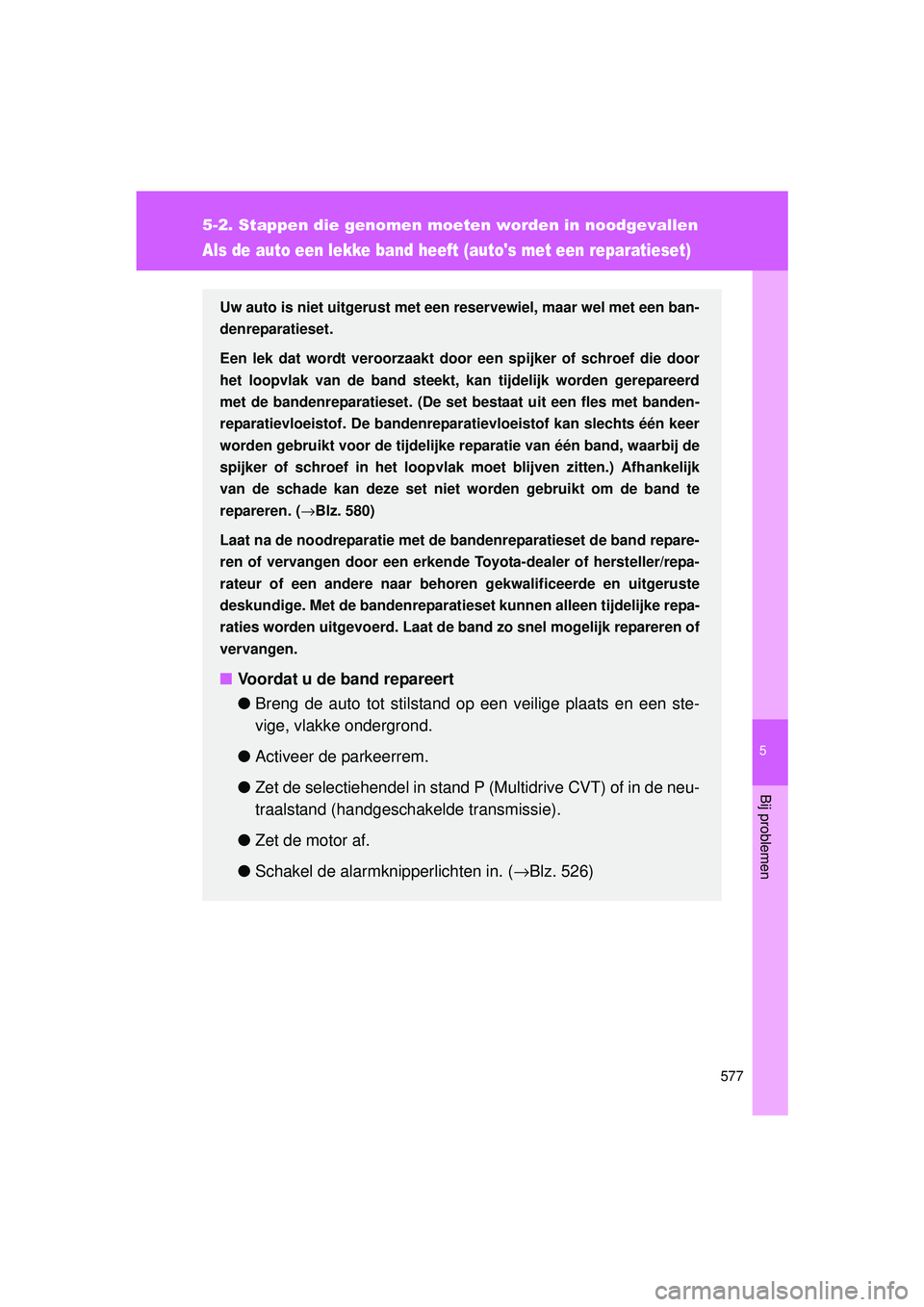

Als de auto een lekke band heeft (auto's met een reparatieset)
Uw auto is niet uitgerust met een reservewiel, maar wel met een ban-
denreparatieset.
Een lek dat wordt veroorzaakt door een spijker of schroef die door
het loopvlak van de band steekt, kan tijdelijk worden gerepareerd
met de bandenreparatieset. (De set bestaat uit een fles met banden-
reparatievloeistof. De bandenreparatievloeistof kan slechts één keer
worden gebruikt voor de tijdelij ke reparatie van één band, waarbij de
spijker of schroef in het loopvlak moet blijven zitten.) Afhankelijk
van de schade kan deze set niet worden gebruikt om de band te
repareren. ( →Blz. 580)
Laat na de noodreparatie met de bandenreparatieset de band repare-
ren of vervangen door een erkende To yota-dealer of hersteller/repa-
rateur of een andere naar behor en gekwalificeerde en uitgeruste
deskundige. Met de bandenreparatieset kunnen alleen tijdelijke repa-
raties worden uitgevoerd. Laat de band zo snel mogelijk repareren of
vervangen.
■ Voordat u de band repareert
●Breng de auto tot stilstand op een veilige plaats en een ste-
vige, vlakke ondergrond.
● Activeer de parkeerrem.
● Zet de selectiehendel in stand P (Multidrive CVT) of in de neu-
traalstand (handgeschakelde transmissie).
● Zet de motor af.
● Schakel de alarmknipperlichten in. ( →Blz. 526)
VERSO_OM_Europe_OM64590E.book Page 577 Thursday, November 19, 2015 3:49 PM

578
5-2. Stappen die genomen moet
en worden in noodgevallen
VERSO_EE_OM64590E

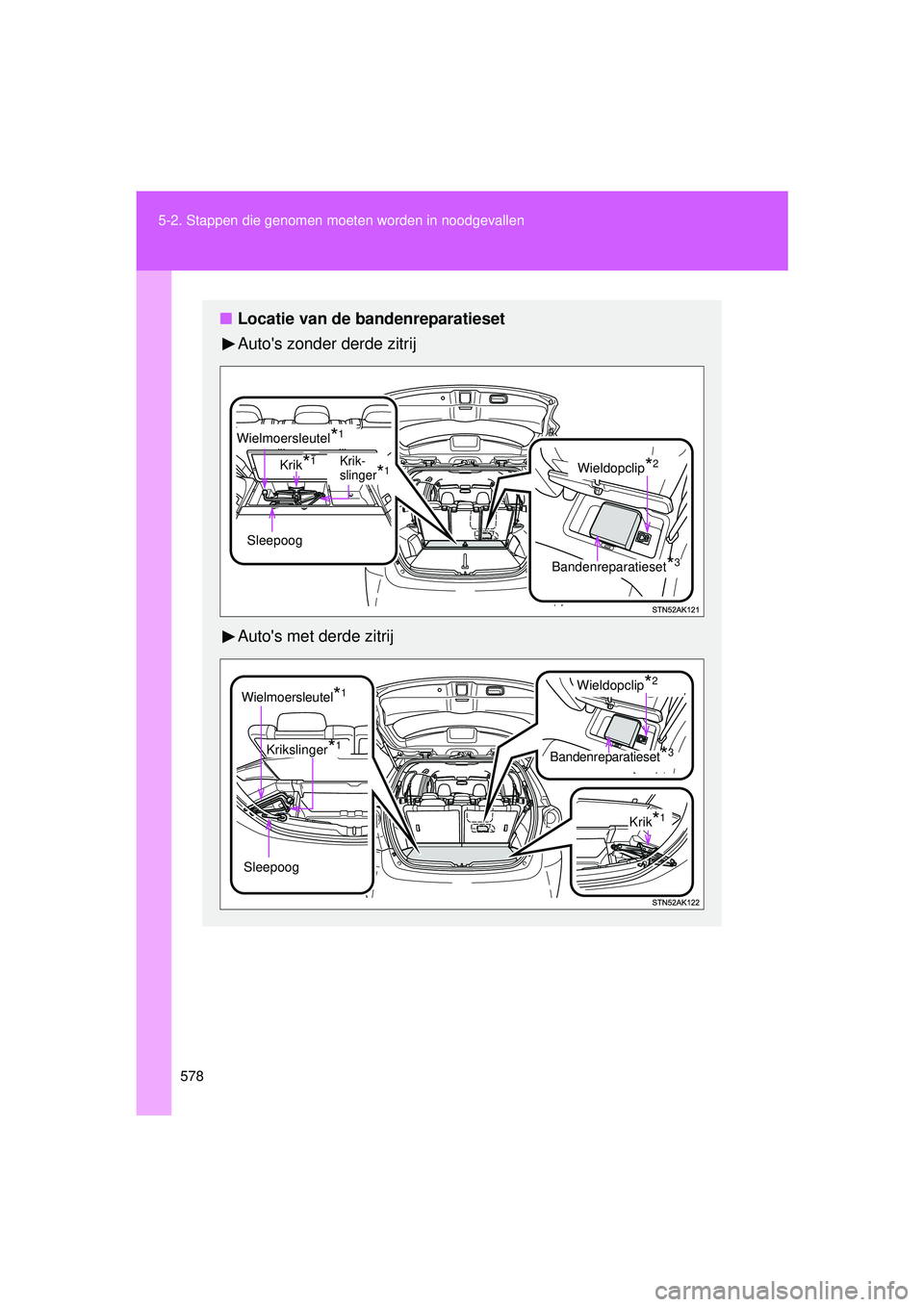

■Locatie van de bandenreparatieset
Auto's zonder derde zitrij
Auto's met derde zitrij
Bandenreparatieset*3
Sleepoog
Krik*1Wieldopclip*2
Wielmoersleutel*1
Krik-
slinger*1
Bandenreparatieset*3
Sleepoog
Wielmoersleutel*1
Krikslinger*1
Wieldopclip*2
Krik*1
VERSO_OM_Europe_OM64590E.book Page 578 Thursday, November 19, 2015 3:49 PM

5
579
5-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
VERSO_EE_OM64590E

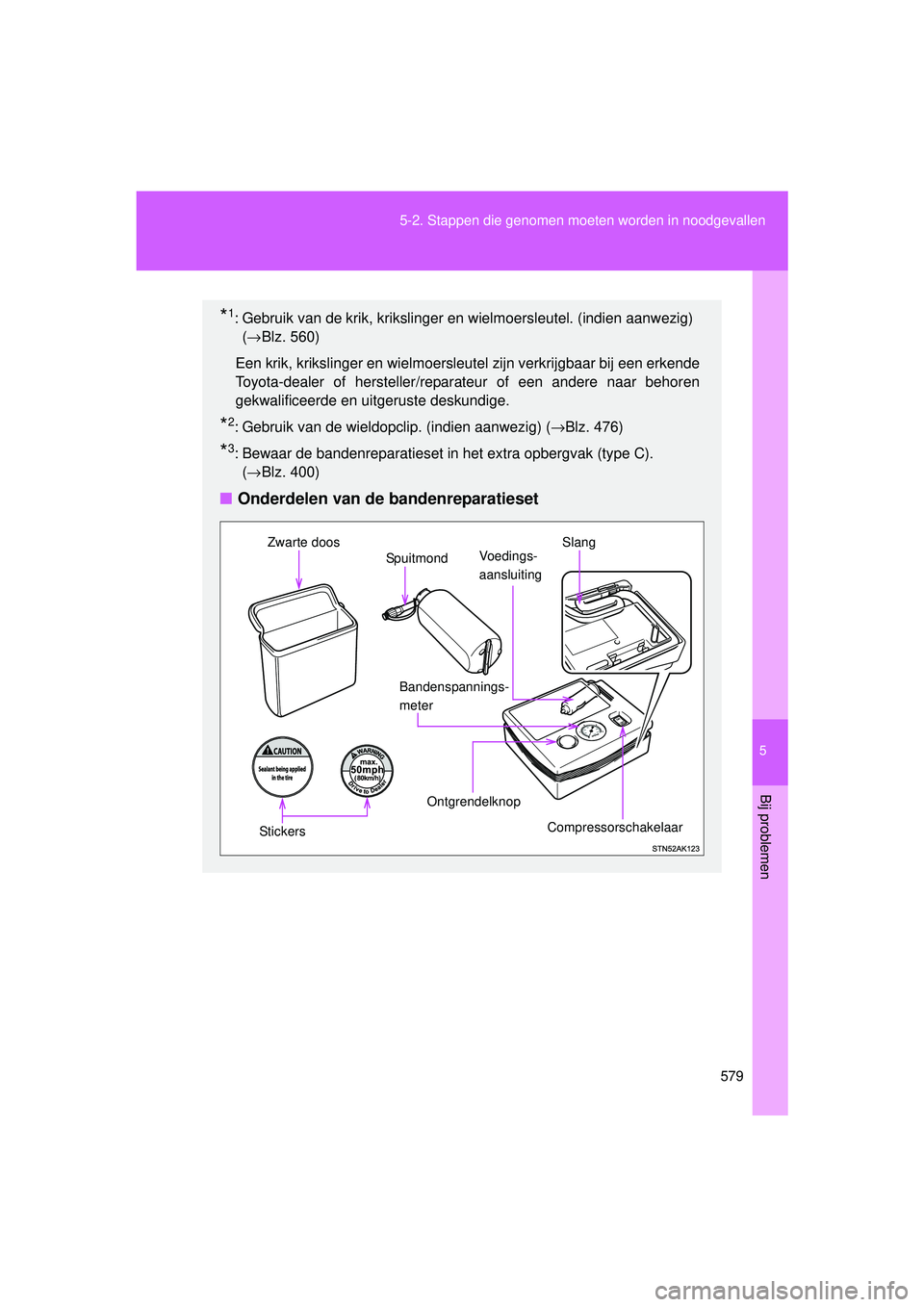

*1: Gebruik van de krik, krikslinger
en wielmoersleutel. (indien aanwezig)
( → Blz. 560)
Een krik, krikslinger en wielmoersleut el zijn verkrijgbaar bij een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
*2: Gebruik van de wieldopclip. (indien aanwezig) ( →Blz. 476)
*3: Bewaar de bandenreparatieset in het extra opbergvak (type C).
(→ Blz. 400)
■ Onderdelen van de bandenreparatieset
Compressorschakelaar
Bandenspannings-
meter
Voedings-
aansluitingZwarte doos
Stickers
Ontgrendelknop
Spuitmond
Slang
VERSO_OM_Europe_OM64590E.book Page 579 Thursday, November 19, 2015 3:49 PM

580
5-2. Stappen die genomen moet
en worden in noodgevallen
VERSO_EE_OM64590E

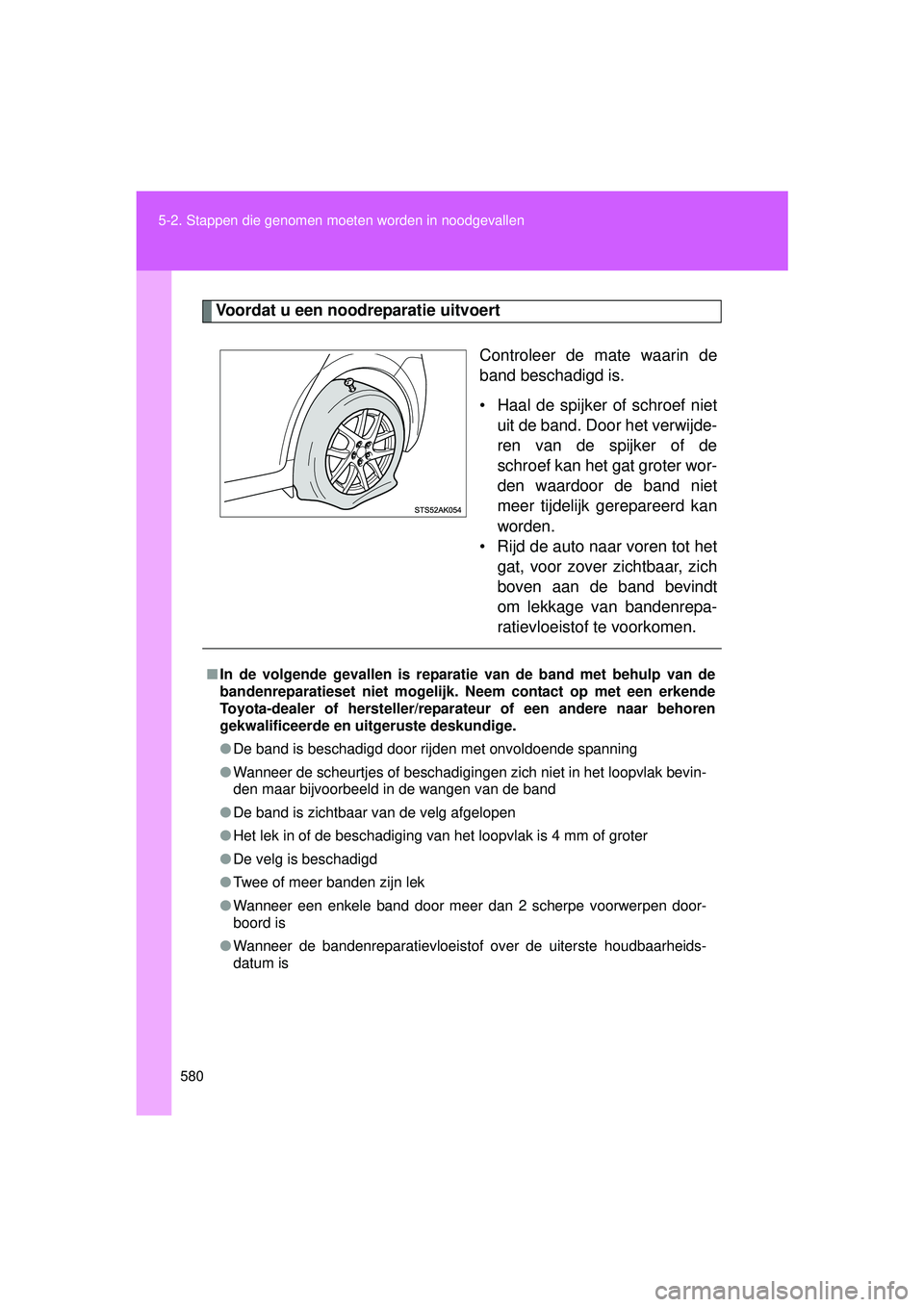

Voordat u een noodreparatie uitvoert
Controleer de mate waarin de
band beschadigd is.
• Haal de spijker of schroef nietuit de band. Door het verwijde-
ren van de spijker of de
schroef kan het gat groter wor-
den waardoor de band niet
meer tijdelijk gerepareerd kan
worden.
• Rijd de auto naar voren tot het gat, voor zover zichtbaar, zich
boven aan de band bevindt
om lekkage van bandenrepa-
ratievloeistof te voorkomen.
■In de volgende gevallen is reparatie van de band met behulp van de
bandenreparatieset niet mogelijk. Neem contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
● De band is beschadigd door rijden met onvoldoende spanning
● Wanneer de scheurtjes of beschadigingen zich niet in het loopvlak bevin-
den maar bijvoorbeeld in de wangen van de band
● De band is zichtbaar van de velg afgelopen
● Het lek in of de beschadiging van het loopvlak is 4 mm of groter
● De velg is beschadigd
● Twee of meer banden zijn lek
● Wanneer een enkele band door meer dan 2 scherpe voorwerpen door-
boord is
● Wanneer de bandenreparatievloeistof over de uiterste houdbaarheids-
datum is
VERSO_OM_Europe_OM64590E.book Page 580 Thursday, November 19, 2015 3:49 PM

5
581
5-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
VERSO_EE_OM64590E
Verwijderen van de bandenreparatieset
Open het extra opbergvak (type C) ( →Blz. 400)
Verwijder de zwarte doos met de bandenreparatieset.
( → Blz. 578)
Reparatiemethode in noodgevallen
Haal de reparatieset uit de zwarte doos.
Zorg er bij het verwijderen van de fles uit de originele zak voor dat
de zak niet scheurt en gooi de zak niet weg.
Bevestig de 2 stickers zoals aan-
gegeven.
Verwijder vuil en vocht van het
wiel voordat u de sticker beves-
tigt. Als de sticker niet kan wor-
den bevestigd, laat dan wanneer
u de band laat repareren of ver-
vangen de erkende Toyota-dealer
of hersteller/reparateur of een
andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige
weten dat bandenreparatievloei-
stof is ingespoten.
Verwijder het ventieldopje van
het wiel met de lekke band.
STAP1
STAP2
STAP1
STAP2
STAP3
Dopje
Ve nt ie l
VERSO_OM_Europe_OM64590E.book Page 581 Thursday, November 19, 2015 3:49 PM

582
5-2. Stappen die genomen moet
en worden in noodgevallen

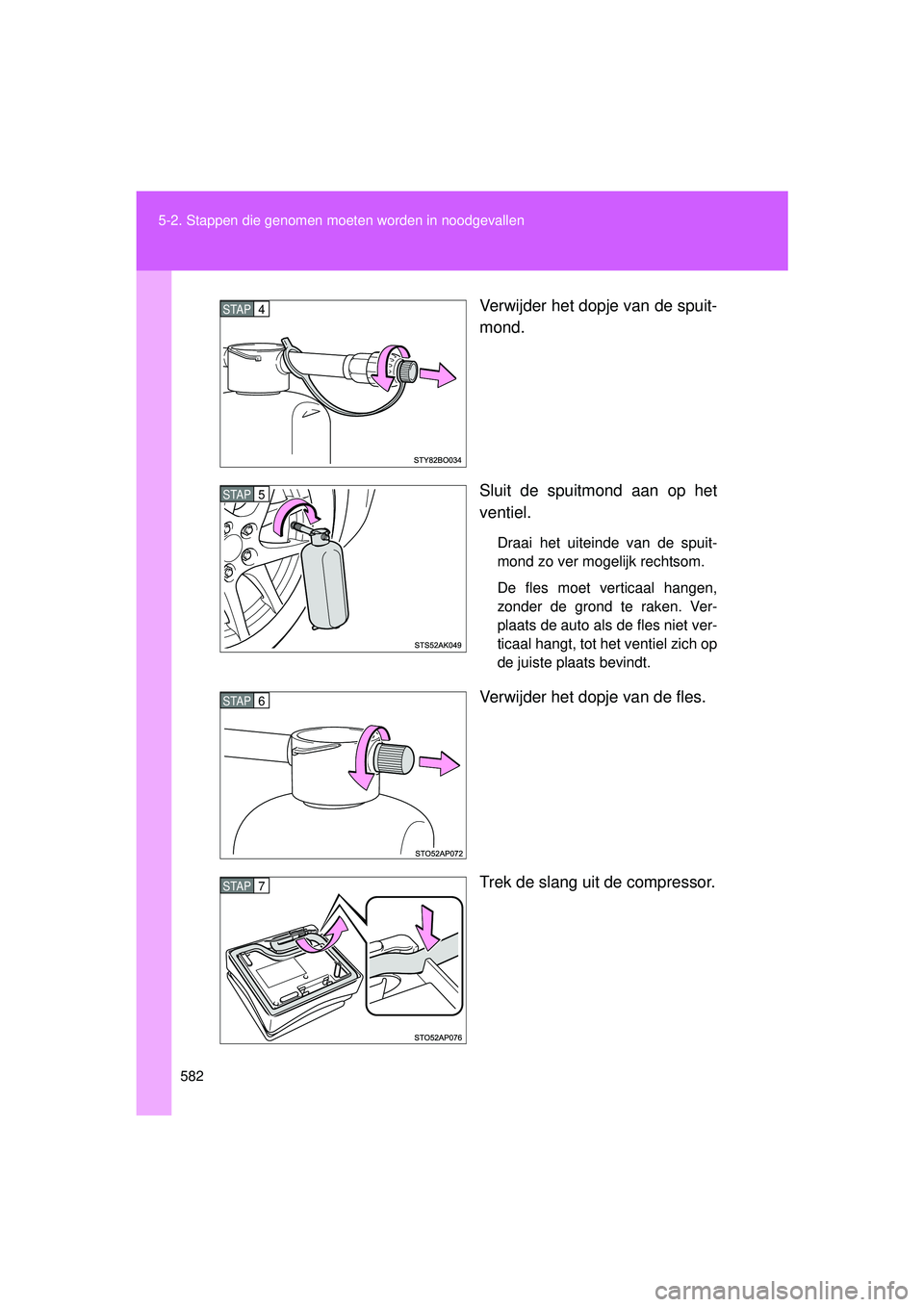

VERSO_EE_OM64590E Verwijder het dopje van de spuit-
mond.
Sluit de spuitmond aan op het
ventiel.
Draai het uiteinde van de spuit-
mond zo ver mogelijk rechtsom.
De fles moet verticaal hangen,
zonder de grond te raken. Ver-
plaats de auto als de fles niet ver-
ticaal hangt, tot het ventiel zich op
de juiste plaats bevindt.
Verwijder het dopje van de fles.
Trek de slang uit de compressor.
STAP4
STAP5
STAP6
STAP7
VERSO_OM_Europe_OM64590E.book Page 582 Thursday, November 19, 2015 3:49 PM

5
583
5-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
VERSO_EE_OM64590E

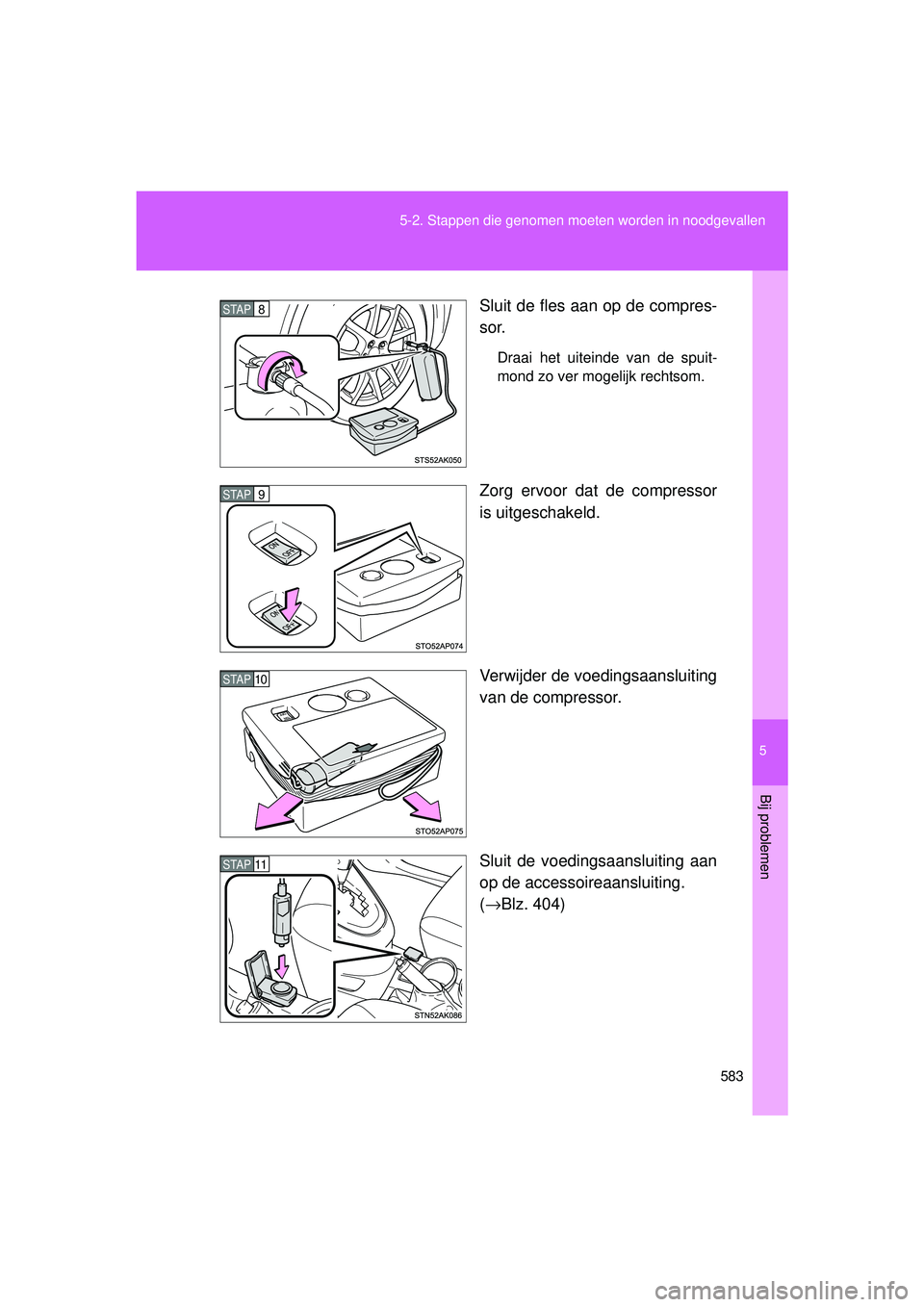

Sluit de fles aan op de compres-
sor.
Draai het uiteinde van de spuit-
mond zo ver mogelijk rechtsom.
Zorg ervoor dat de compressor
is uitgeschakeld.
Verwijder de voedingsaansluiting
van de compressor.
Sluit de voedingsaansluiting aan
op de accessoireaansluiting.
(
→ Blz. 404)
STAP8
STAP9
STAP10
STAP11
VERSO_OM_Europe_OM64590E.book Page 583 Thursday, November 19, 2015 3:49 PM

584
5-2. Stappen die genomen moet
en worden in noodgevallen

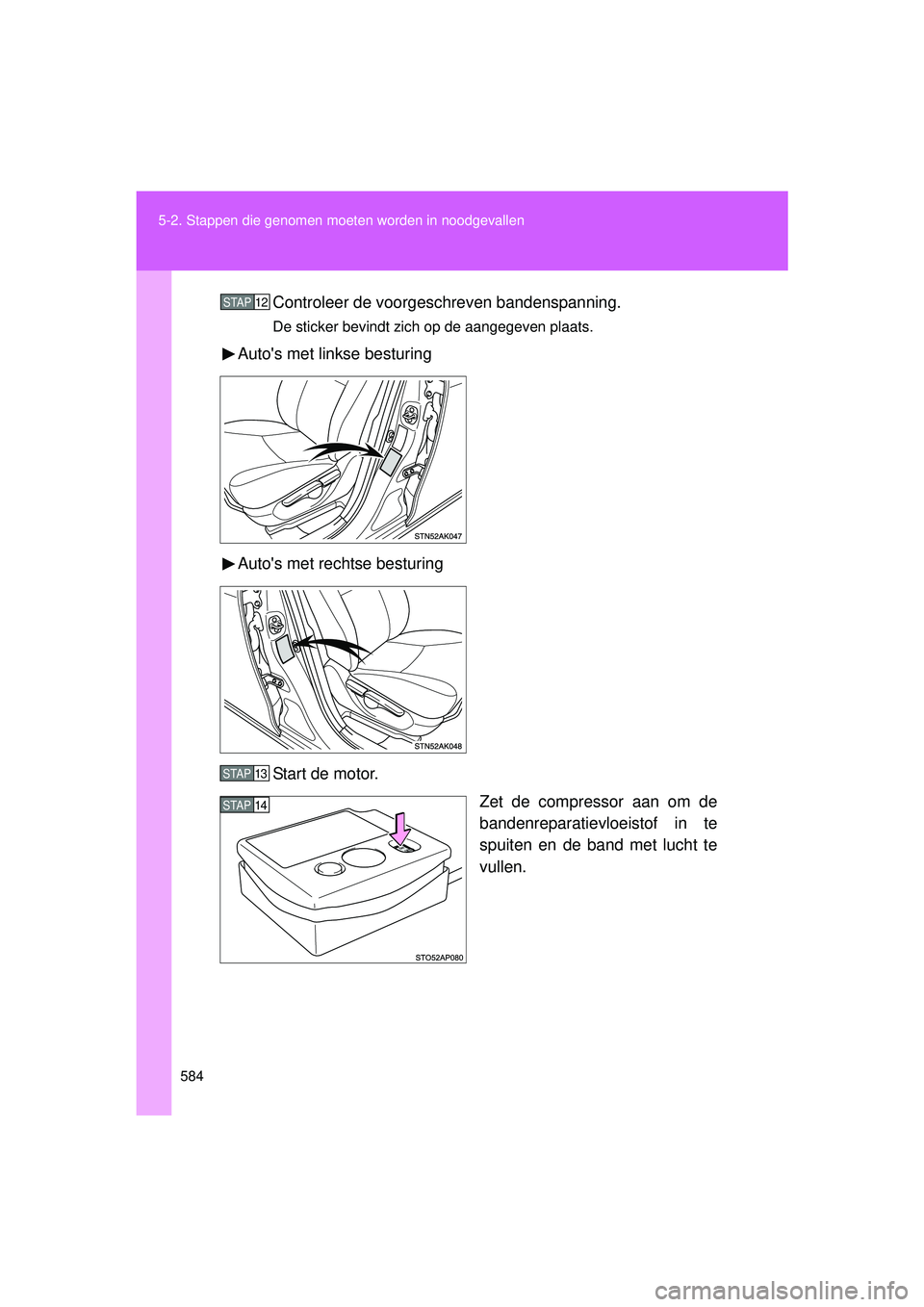

VERSO_EE_OM64590EControleer de voorgeschreven bandenspanning.
De sticker bevindt zich op de aangegeven plaats.
Auto's met linkse besturing
Auto's met rechtse besturing
Start de motor. Zet de compressor aan om de
bandenreparatievloeistof in te
spuiten en de band met lucht te
vullen.
STAP12
STAP13
STAP14
