2016 TOYOTA VERSO Instructieboekje (in Dutch)

481
4-3. Onderhoud zelf uitvoeren
4
Onderhoud en verzorging
VERSO_EE_OM64590E
Sleutelbatterij
Vervang de batterij door een nieuw exemplaar als deze ontladen raakt.
■De volgende zaken zijn benodigd:
●Sleufkopschroevendraaier ( bekleed het uiteinde van de
schroevendraaier met een doek om schade aan de sleutel te
voorkomen)
● Kleine kruiskopschroevendraaier
● Lithiumbatterij
Auto's zonder Smart entry-systeem en startknop: CR2016
Auto's met Smart entry-s ysteem en startknop: CR1632
■ Vervangen van de batterij (a uto's zonder Smart entry-sys-
teem en startknop)
Til de afdekkap omhoog.
Steek de schroevendraaier in
de opening en druk hem naar
beneden.
Verwijder de klep.
Steek de schroevendraaier in
de onderzijde van de sleutel en
druk hem naar beneden.
STAP1
STAP2
VERSO_OM_Europe_OM64590E.book Page 481 Thursday, November 19, 2015 3:49 PM

482
4-3. Onderhoud zelf uitvoeren
VERSO_EE_OM64590E

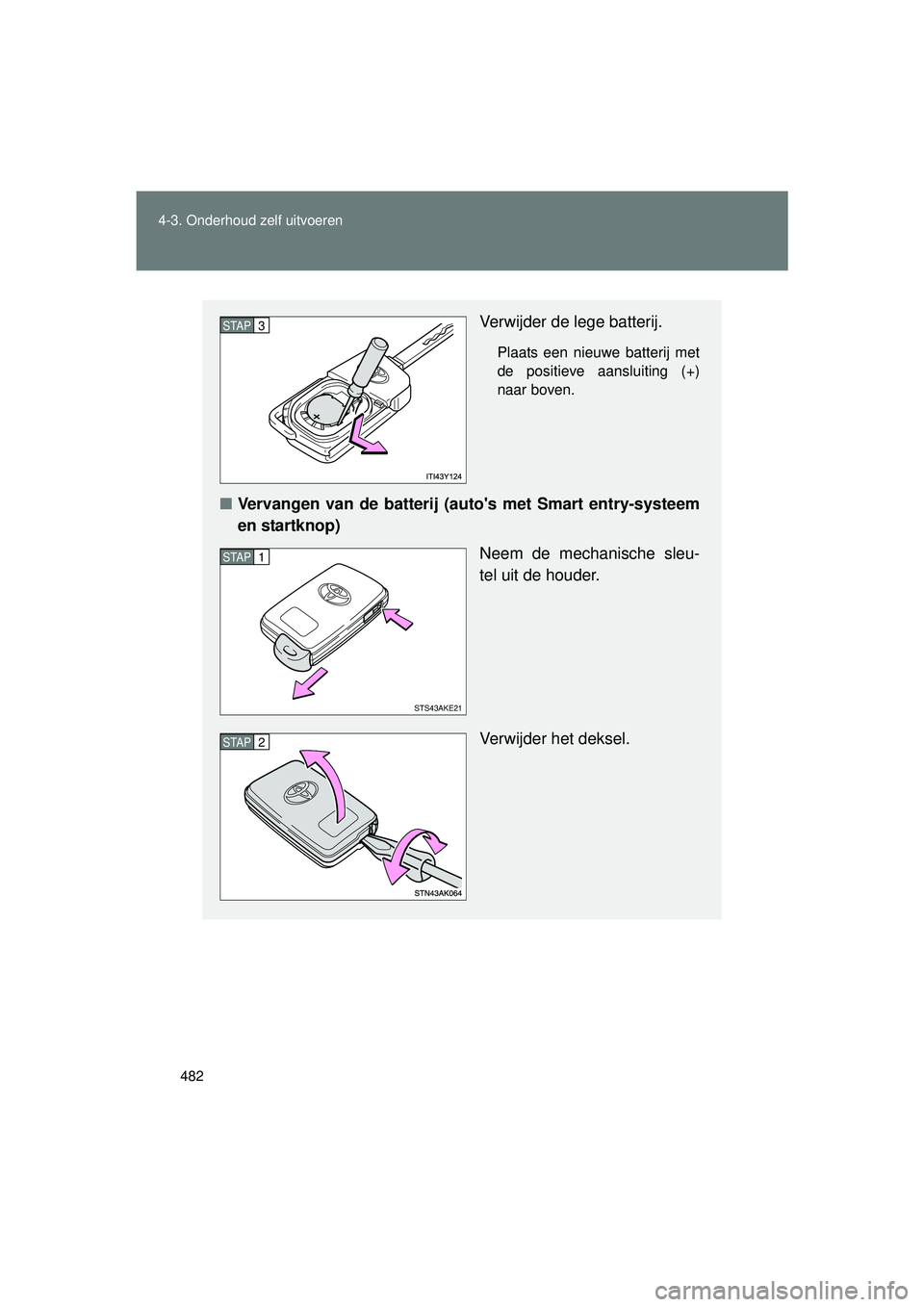

Verwijder de lege batterij.
Plaats een nieuwe batterij met
de positieve aansluiting (+)
naar boven.
■
Vervangen van de batterij (auto's met Smart entry-systeem
en startknop)
Neem de mechanische sleu-
tel uit de houder.
Verwijder het deksel.
STAP3
STS43AKE21
STAP1
STAP2
VERSO_OM_Europe_OM64590E.book Page 482 Thursday, November 19, 2015 3:49 PM

483
4-3. Onderhoud zelf uitvoeren
4
Onderhoud en verzorging
VERSO_EE_OM64590E
■

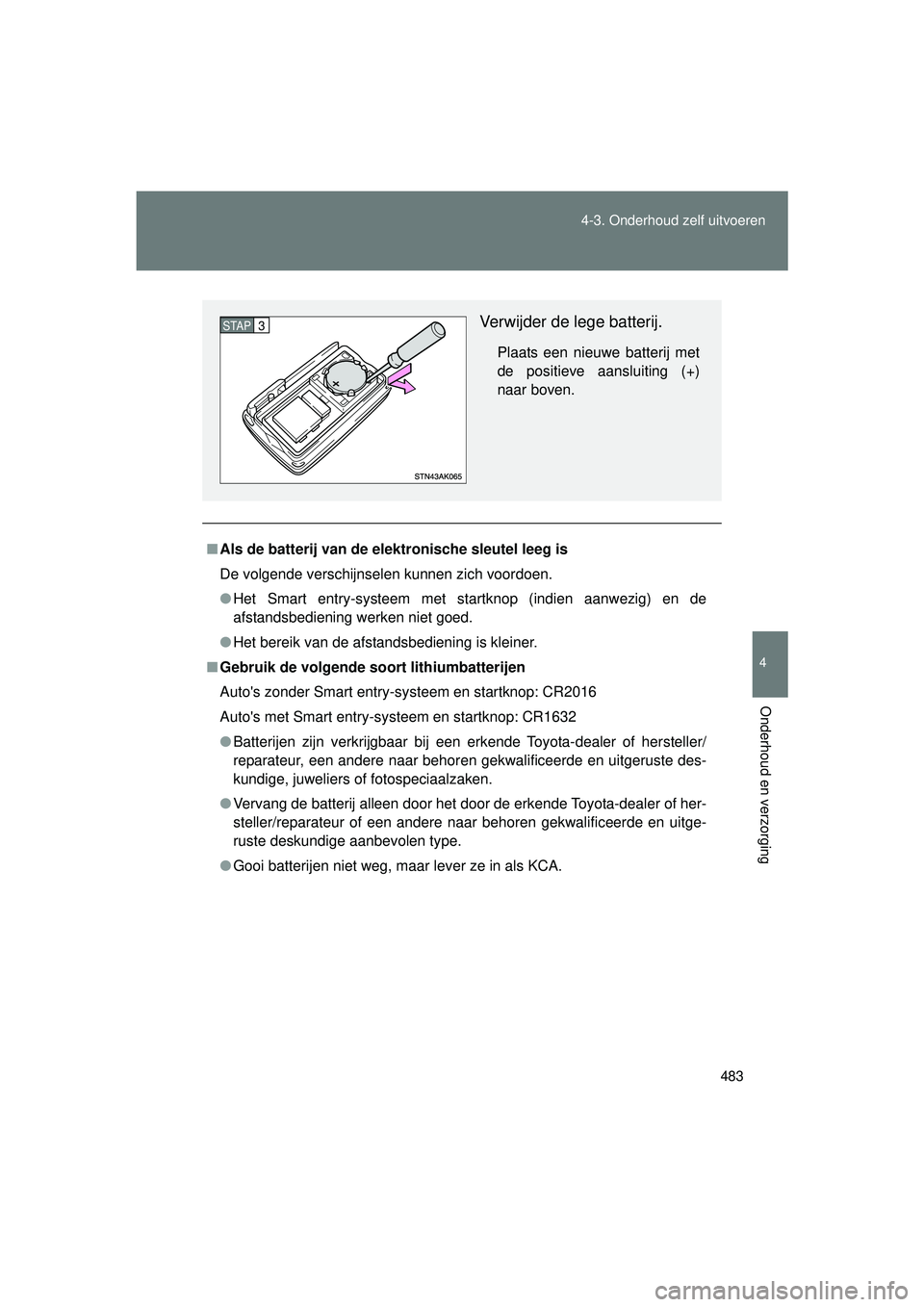

Als de batterij van de elektronische sleutel leeg is
De volgende verschijnselen kunnen zich voordoen.
● Het Smart entry-systeem met startknop (indien aanwezig) en de
afstandsbediening werken niet goed.
● Het bereik van de afstandsbediening is kleiner.
■ Gebruik de volgende soort lithiumbatterijen
Auto's zonder Smart entry-systeem en startknop: CR2016
Auto's met Smart entry-systeem en startknop: CR1632
● Batterijen zijn verkrijgbaar bij een erkende Toyota-dealer of hersteller/
reparateur, een andere naar behoren gekwalificeerde en uitgeruste des-
kundige, juweliers of fotospeciaalzaken.
● Vervang de batterij alleen door het door de erkende Toyota-dealer of her-
steller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige aanbevolen type.
● Gooi batterijen niet weg, maar lever ze in als KCA.
Verwijder de lege batterij.
Plaats een nieuwe batterij met
de positieve aansluiting (+)
naar boven.
STAP3
VERSO_OM_Europe_OM64590E.book Page 483 Thursday, November 19, 2015 3:49 PM

484
4-3. Onderhoud zelf uitvoeren
VERSO_EE_OM64590E
WAARSCHUWING
■
Lege batterijen en andere onderdelen
Kinderen kunnen deze kleine voorwerpen inslikken en daardoor stikken.
Houd deze voorwerpen buiten bereik van kinderen. Als u dat niet doet, kan
dat leiden tot ernstig letsel.
■ Verklaring voor de sleutelbatterij
WAARSCHUWING: ALS DE BATTERIJ DOOR EEN ONJUIST TYPE BATTERIJ
WORDT VERVANGEN, KAN EEN EXPLOSIE OPTREDEN. GOOI BATTE-
RIJEN NIET WEG, MAAR LEVER ZE IN ALS KCA.
OPMERKING
■Voor een goede werking na het vervangen van de batterij
Houd u aan de volgende voorzorgsmaatregelen om ongevallen te voorkomen.
● Zorg altijd dat uw handen droog zijn.
Door vocht kan de batterij gaan corroderen.
● Vermijd aanraking of verplaatsing van andere onderdelen binnen in de
afstandsbediening.
● Verbuig de batterijcontacten niet.
VERSO_OM_Europe_OM64590E.book Page 484 Thursday, November 19, 2015 3:49 PM

485
4-3. Onderhoud zelf uitvoeren
4
Onderhoud en verzorging
VERSO_EE_OM64590E

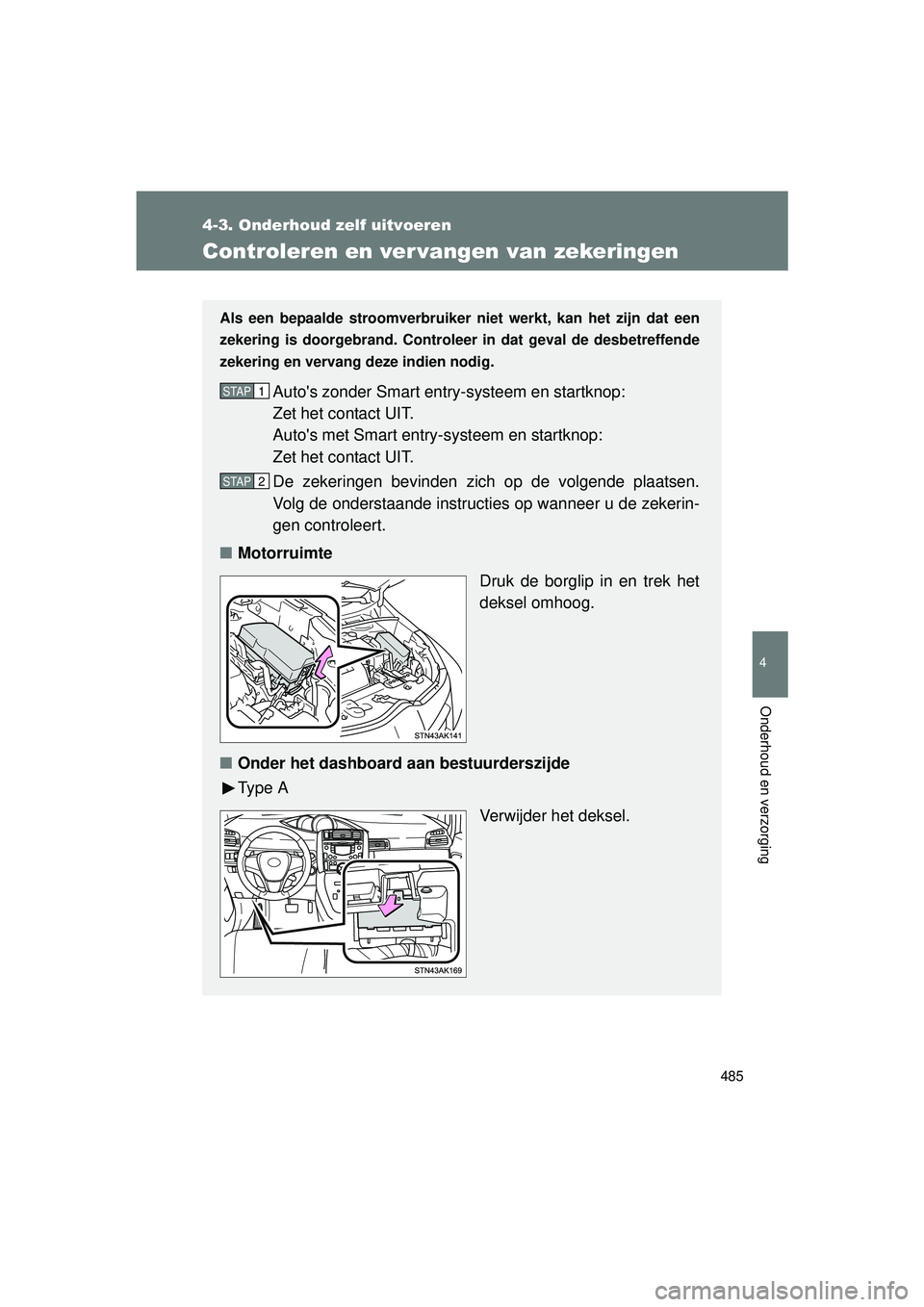

Controleren en ver vangen van zekeringen
Als een bepaalde stroomverbruiker niet werkt, kan het zijn dat een
zekering is doorgebrand. Controleer in dat geval de desbetreffende
zekering en vervang deze indien nodig.
Auto's zonder Smart entry-systeem en startknop:
Zet het contact UIT.
Auto's met Smart entry -systeem en startknop:
Zet het contact UIT.
De zekeringen bevinden zich op de volgende plaatsen.
Volg de onderstaande instructies op wanneer u de zekerin-
gen controleert.
■ Motorruimte
Druk de borglip in en trek het
deksel omhoog.
■ Onder het dashboard aan bestuurderszijde
Ty p e A
Verwijder het deksel.
STAP1
STAP2
VERSO_OM_Europe_OM64590E.book Page 485 Thursday, November 19, 2015 3:49 PM

486
4-3. Onderhoud zelf uitvoeren
VERSO_EE_OM64590E

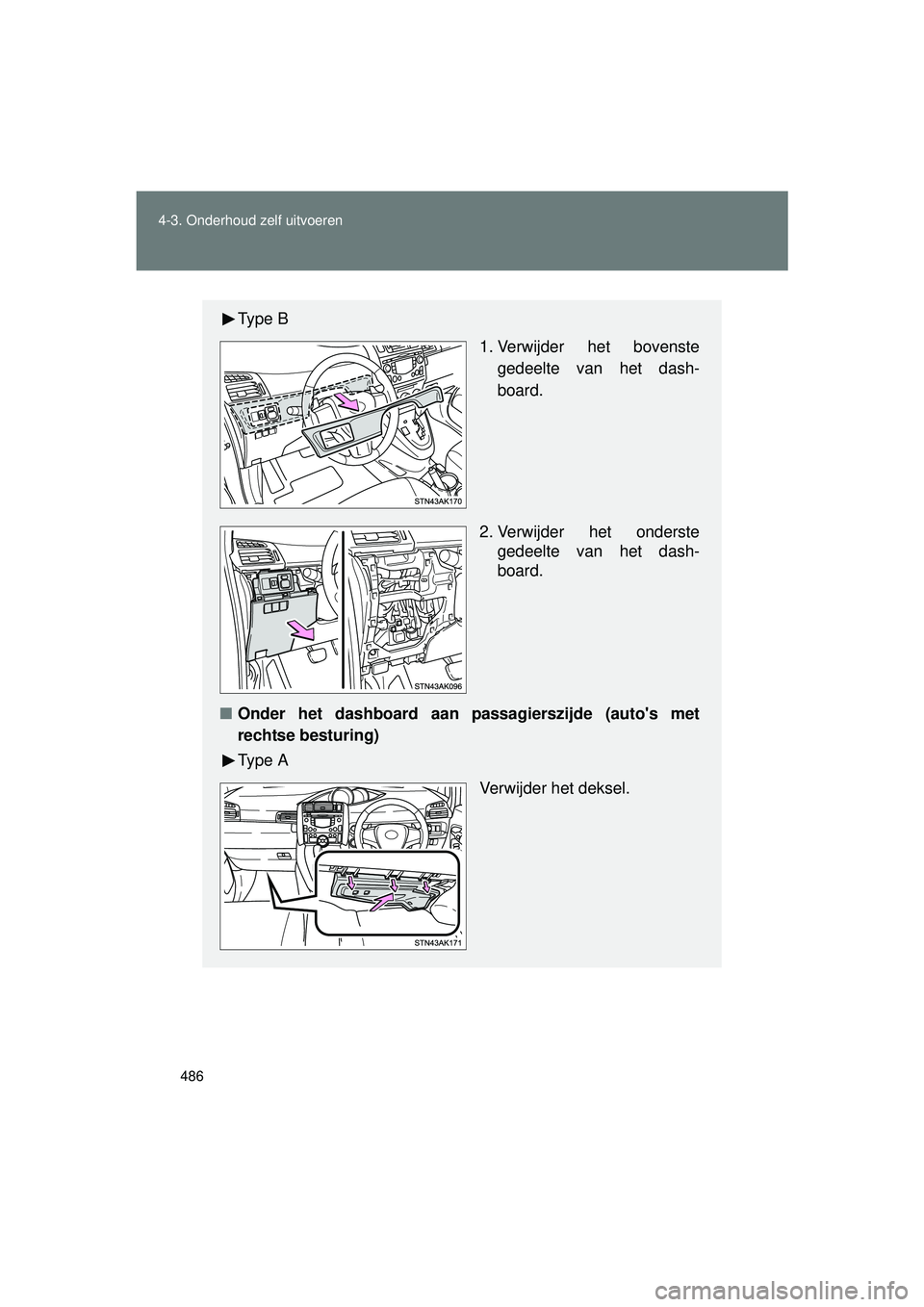

Ty p e B
1. Verwijder het bovenste
gedeelte van het dash-
board.
2. Verwijder het onderste gedeelte van het dash-
board.
■ Onder het dashboard aan passagierszijde (auto's met
rechtse besturing)
Ty p e A
Verwijder het deksel.
VERSO_OM_Europe_OM64590E.book Page 486 Thursday, November 19, 2015 3:49 PM

487
4-3. Onderhoud zelf uitvoeren
4
Onderhoud en verzorging
VERSO_EE_OM64590E

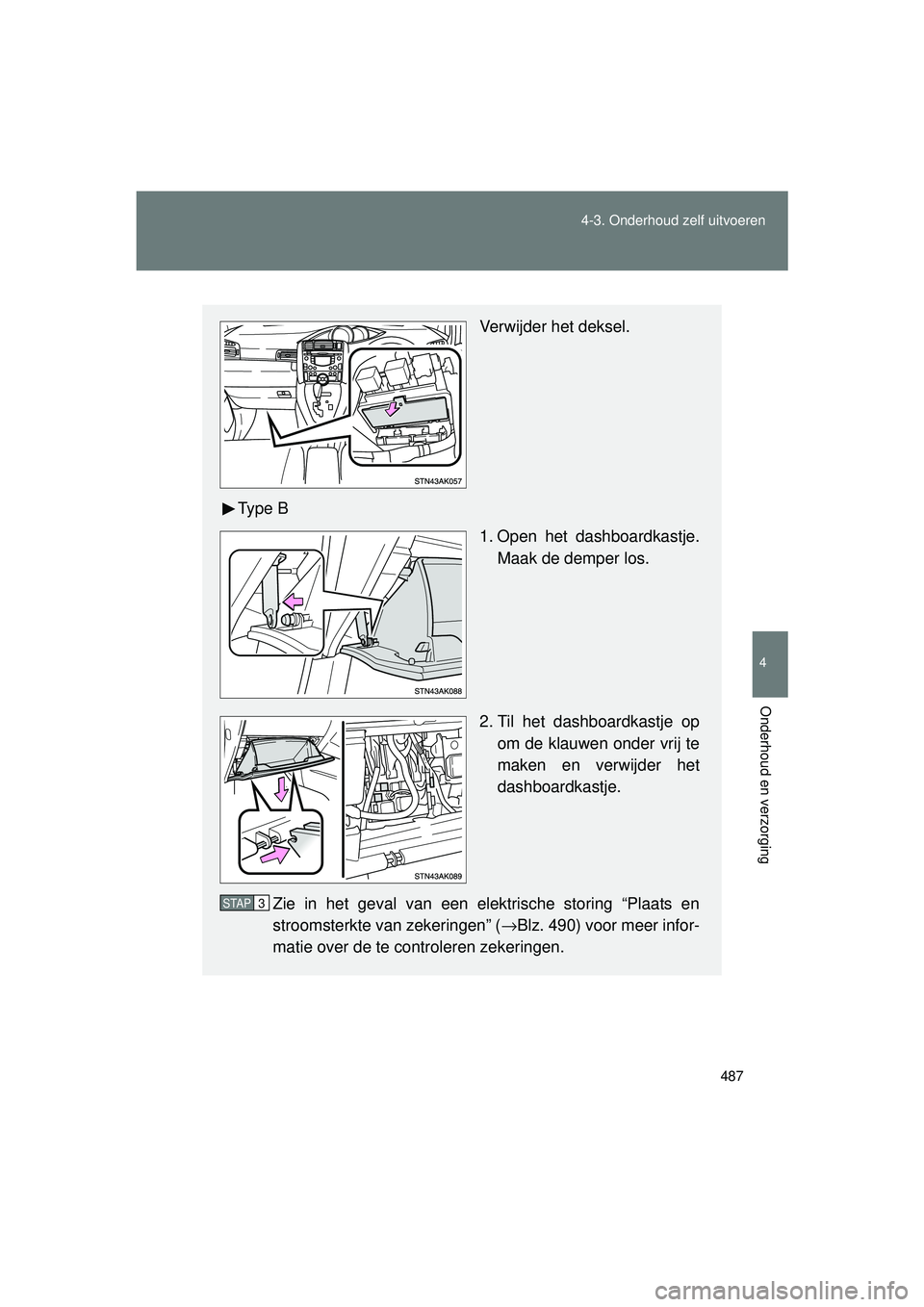

Verwijder het deksel.
Ty p e B 1. Open het dashboardkastje.Maak de demper los.
2. Til het dashboardkastje op om de klauwen onder vrij te
maken en verwijder het
dashboardkastje.
Zie in het geval van een elektrische storing “Plaats en
stroomsterkte van zekeringen” ( →Blz. 490) voor meer infor-
matie over de te controleren zekeringen.
STAP3
VERSO_OM_Europe_OM64590E.book Page 487 Thursday, November 19, 2015 3:49 PM

488
4-3. Onderhoud zelf uitvoeren
VERSO_EE_OM64590E

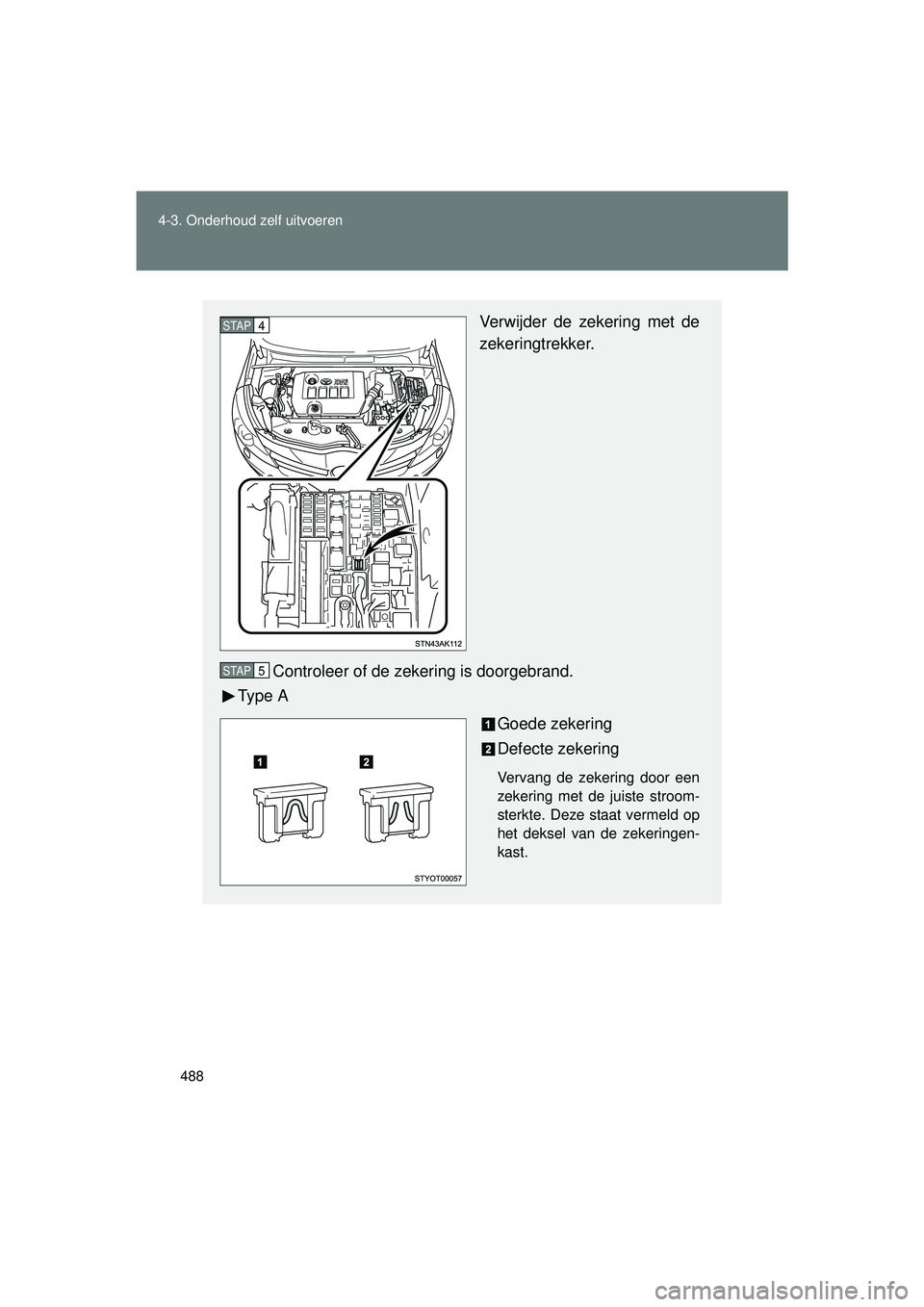

Verwijder de zekering met de
zekeringtrekker.
Controleer of de zekering is doorgebrand.
Ty p e A
Goede zekering
Defecte zekering
Vervang de zekering door een
zekering met de juiste stroom-
sterkte. Deze staat vermeld op
het deksel van de zekeringen-
kast.
STAP4
STAP5
