4-3. Onderhoud zelf uitvoeren
4
Onderhoud en verzorging
VERSO_EE_OM64590E

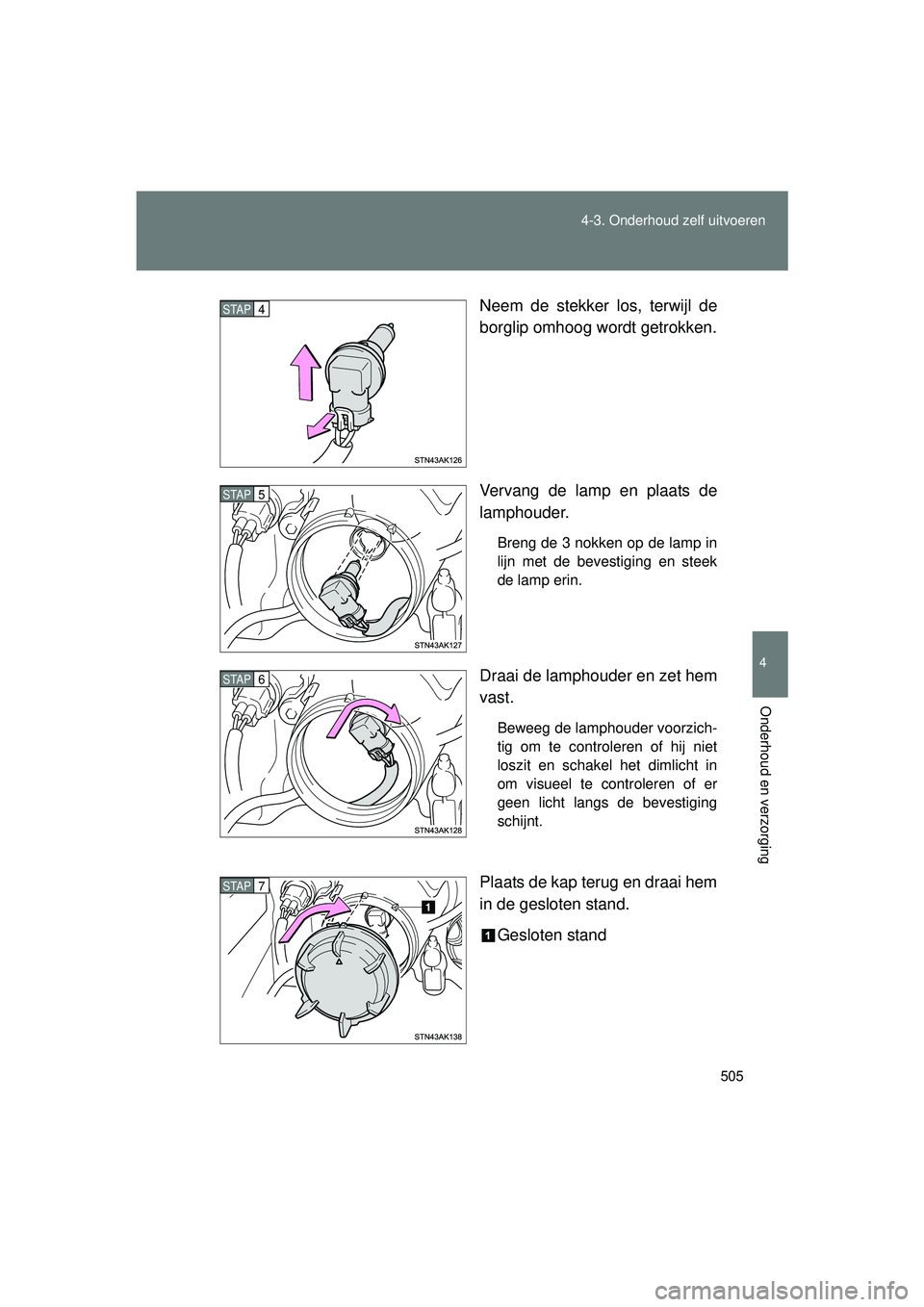

Neem de stekker los, terwijl de
borglip omhoog wordt getrokken.
Vervang de lamp en plaats de
lamphouder.
Breng de 3 nokken op de lamp in
lijn met de bevestiging en steek
de lamp erin.
Draai de lamphouder en zet hem
vast.
Beweeg de lamphouder voorzich-
tig om te controleren of hij niet
loszit en schakel het dimlicht in
om visueel te controleren of er
geen licht langs de bevestiging
schijnt.
Plaats de kap terug en draai hem
in de gesloten stand.
Gesloten stand
STAP4
STAP5
STAP6
STAP7
VERSO_OM_Europe_OM64590E.book Page 505 Thursday, November 19, 2015 3:49 PM

506
4-3. Onderhoud zelf uitvoeren
VERSO_EE_OM64590E
Plaats na vervanging van de lamp de luchtfilterbuis en/of de
vulpijp voor de ruitensproeiervloeistof op de oorspronkelijke
plaats terug. (
→Blz. 502)
■ Grootlicht (hal ogeenkoplampen)
Verwijderen van het luchtfilterkanaal en/of de vulpijp voor de
ruitensproeiervloeistof. ( →Blz. 502)

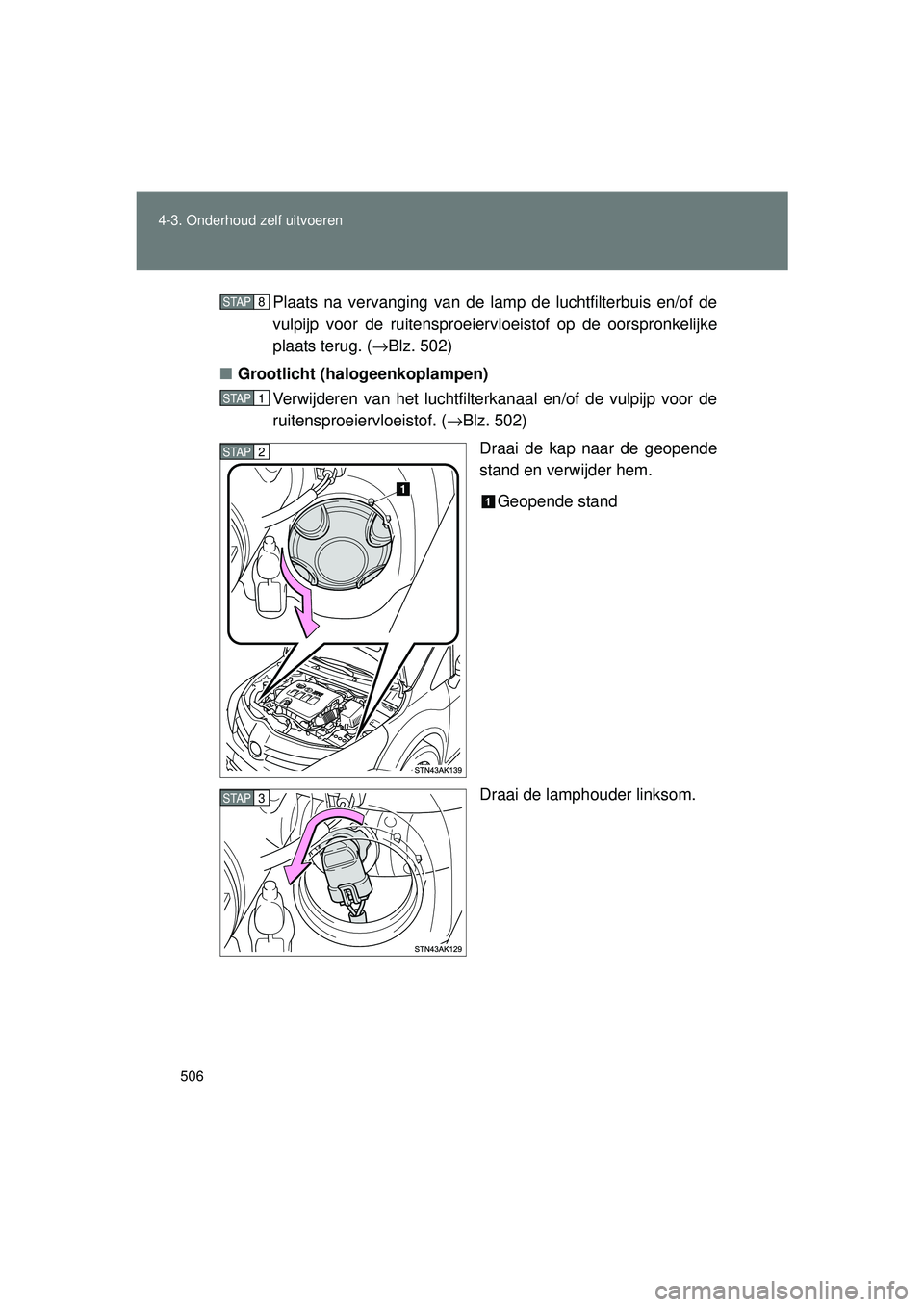

Draai de kap naar de geopende
stand en verwijder hem.
Geopende stand
Draai de lamphouder linksom.
STAP8
STAP1
STAP2
STAP3
VERSO_OM_Europe_OM64590E.book Page 506 Thursday, November 19, 2015 3:49 PM

507
4-3. Onderhoud zelf uitvoeren
4
Onderhoud en verzorging
VERSO_EE_OM64590E

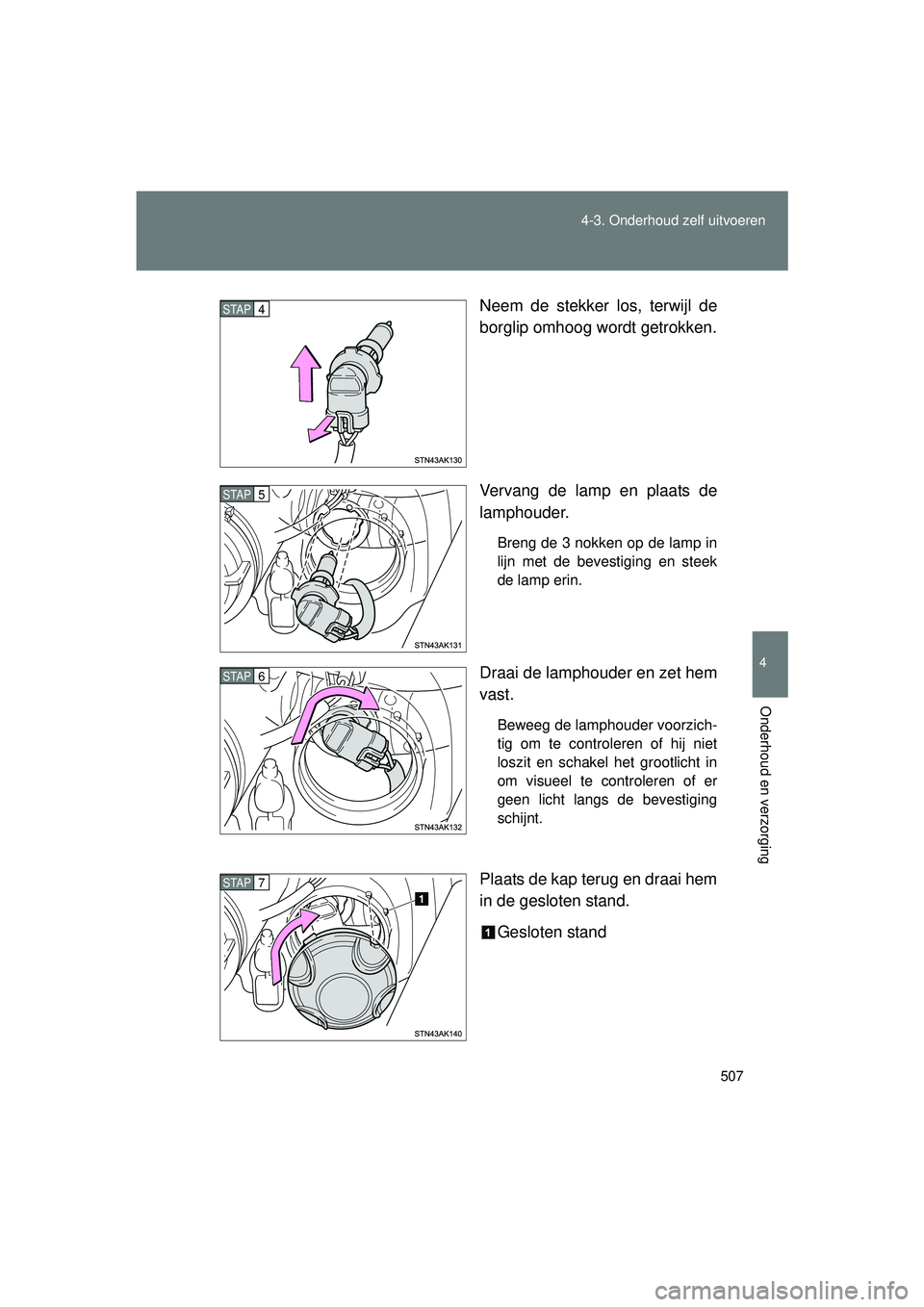

Neem de stekker los, terwijl de
borglip omhoog wordt getrokken.
Vervang de lamp en plaats de
lamphouder.
Breng de 3 nokken op de lamp in
lijn met de bevestiging en steek
de lamp erin.
Draai de lamphouder en zet hem
vast.
Beweeg de lamphouder voorzich-
tig om te controleren of hij niet
loszit en schakel het grootlicht in
om visueel te controleren of er
geen licht langs de bevestiging
schijnt.
Plaats de kap terug en draai hem
in de gesloten stand.
Gesloten stand
STAP4
STAP5
STAP6
STAP7
VERSO_OM_Europe_OM64590E.book Page 507 Thursday, November 19, 2015 3:49 PM

508
4-3. Onderhoud zelf uitvoeren
VERSO_EE_OM64590E
Plaats na vervanging van de lamp de luchtfilterbuis en/of de
vulpijp voor de ruitensproeiervloeistof op de oorspronkelijke
plaats terug. (
→Blz. 502)
■ Mistlamp voor

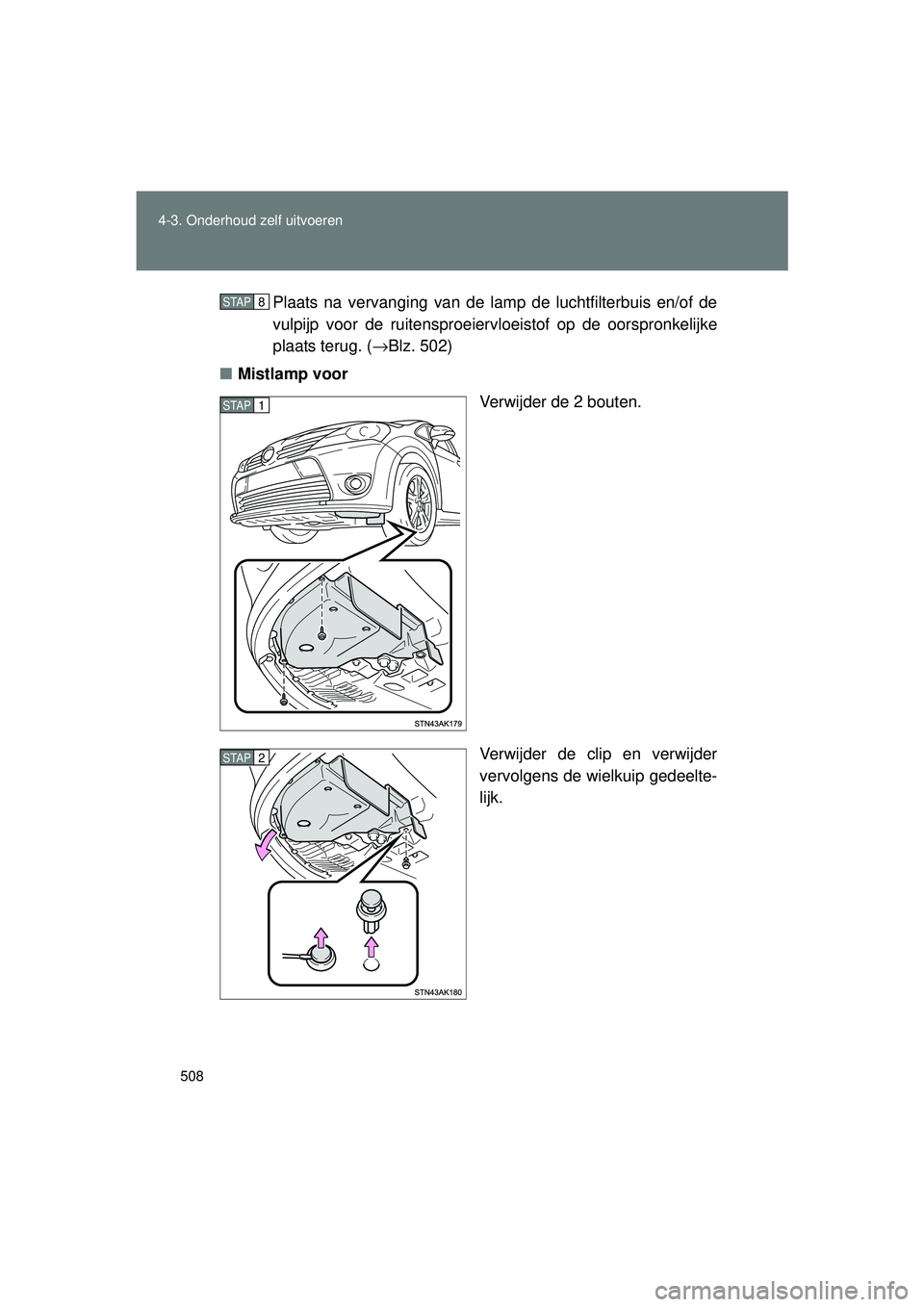

Verwijder de 2 bouten.
Verwijder de clip en verwijder
vervolgens de wielkuip gedeelte-
lijk.
STAP8
STAP1
STAP2
VERSO_OM_Europe_OM64590E.book Page 508 Thursday, November 19, 2015 3:49 PM

509
4-3. Onderhoud zelf uitvoeren
4
Onderhoud en verzorging
VERSO_EE_OM64590E

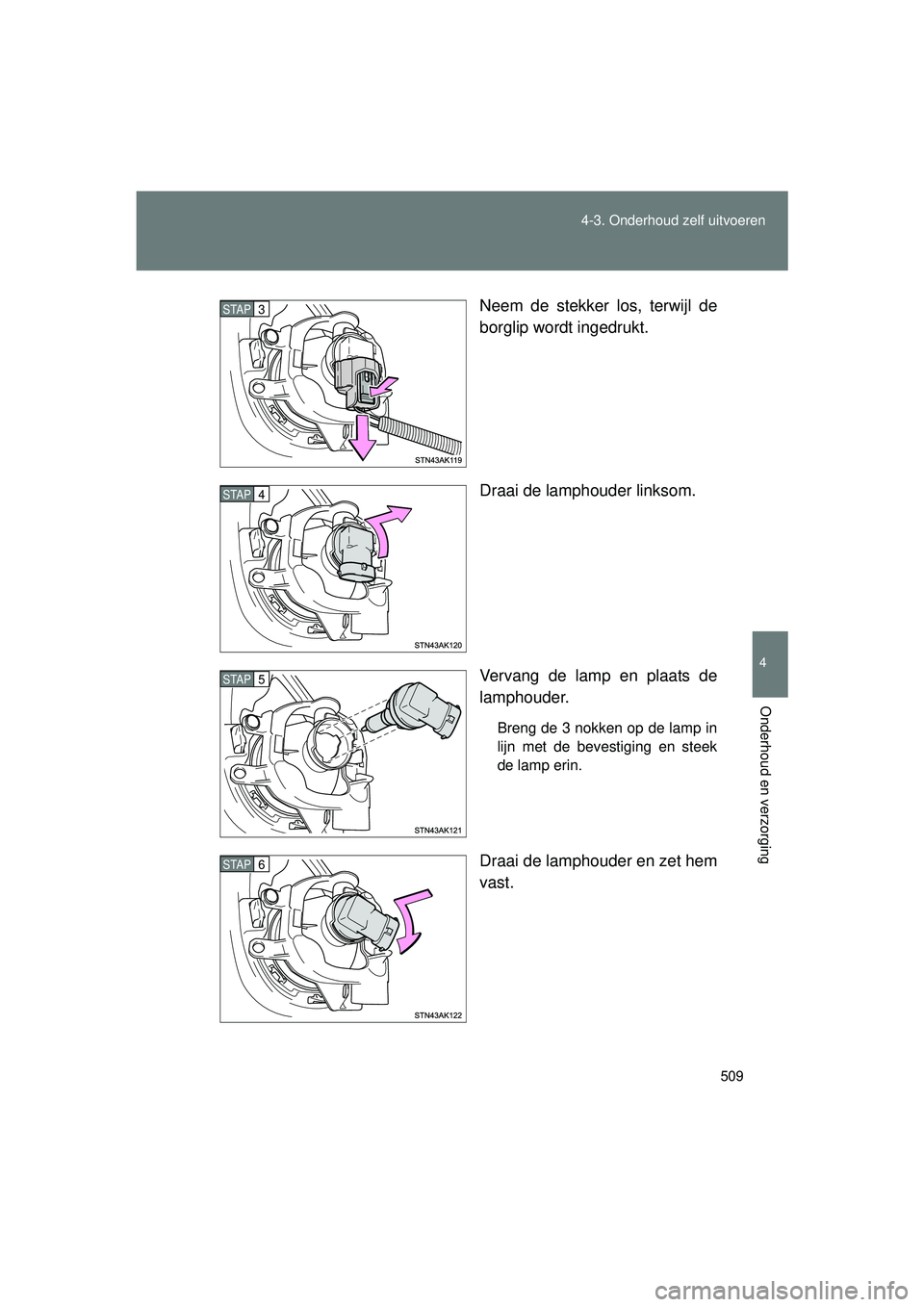

Neem de stekker los, terwijl de
borglip wordt ingedrukt.
Draai de lamphouder linksom.
Vervang de lamp en plaats de
lamphouder.
Breng de 3 nokken op de lamp in
lijn met de bevestiging en steek
de lamp erin.
Draai de lamphouder en zet hem
vast.
STAP3
STAP4
STAP5
STAP6
VERSO_OM_Europe_OM64590E.book Page 509 Thursday, November 19, 2015 3:49 PM

510
4-3. Onderhoud zelf uitvoeren
VERSO_EE_OM64590E

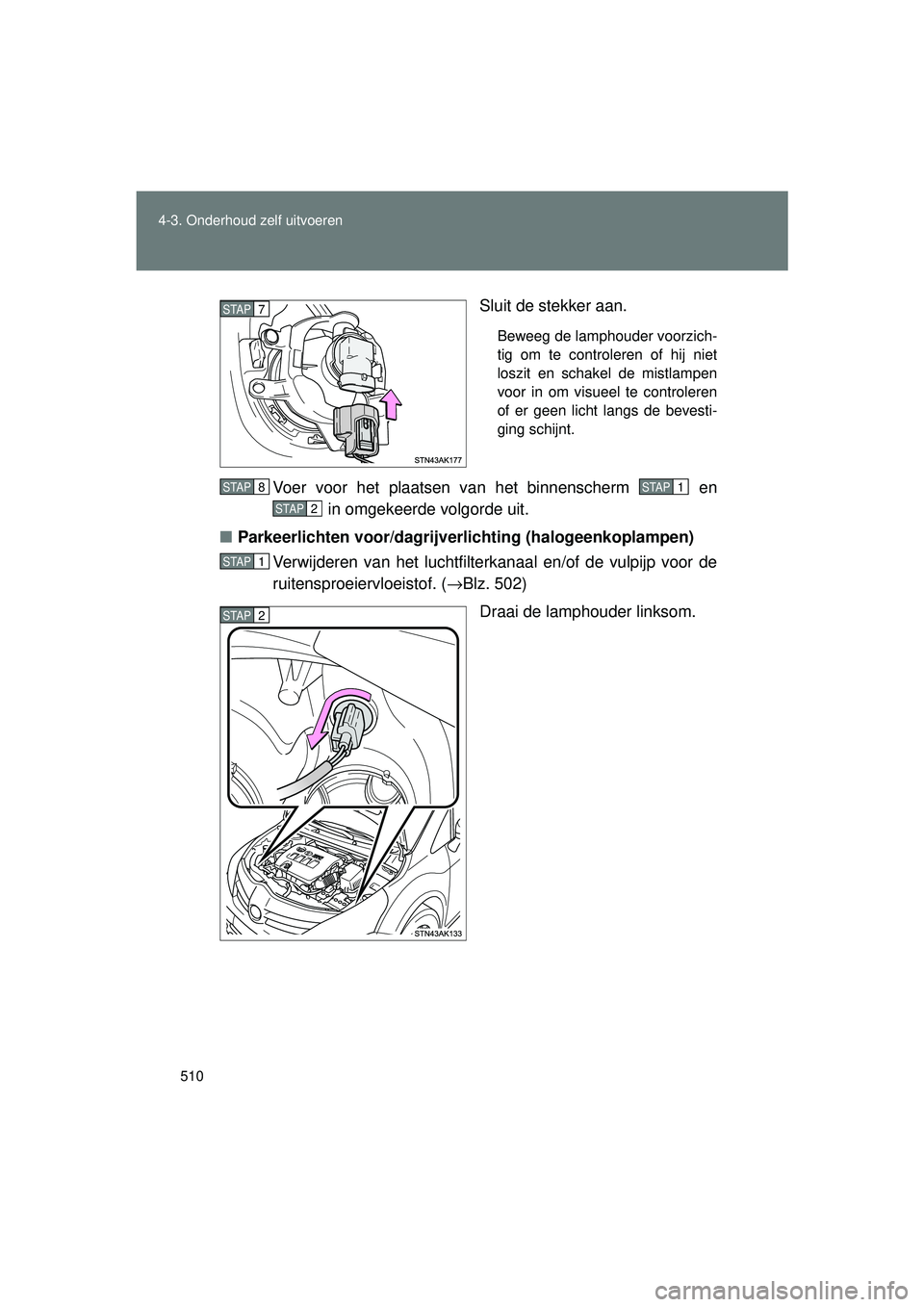

Sluit de stekker aan.
Beweeg de lamphouder voorzich-
tig om te controleren of hij niet
loszit en schakel de mistlampen
voor in om visueel te controleren
of er geen licht langs de bevesti-
ging schijnt.
Voer voor het plaatsen van het binnenscherm en
in omgekeerde volgorde uit.
■ Parkeerlichten voor/dagrijverlichting (halogeenkoplampen)
Verwijderen van het luchtfilterkanaal en/of de vulpijp voor de
ruitensproeiervloeistof. ( →Blz. 502)
Draai de lamphouder linksom.
STAP7
STAP8STAP1
STAP2
STAP1
STAP2
VERSO_OM_Europe_OM64590E.book Page 510 Thursday, November 19, 2015 3:49 PM

511
4-3. Onderhoud zelf uitvoeren
4
Onderhoud en verzorging
VERSO_EE_OM64590E
Verwijder de lamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde
volgorde.
■ Richtingaanwijzer voor
Verwijderen van het luchtfilterkanaal en/of de vulpijp voor de
ruitensproeiervloeistof. ( →Blz. 502)

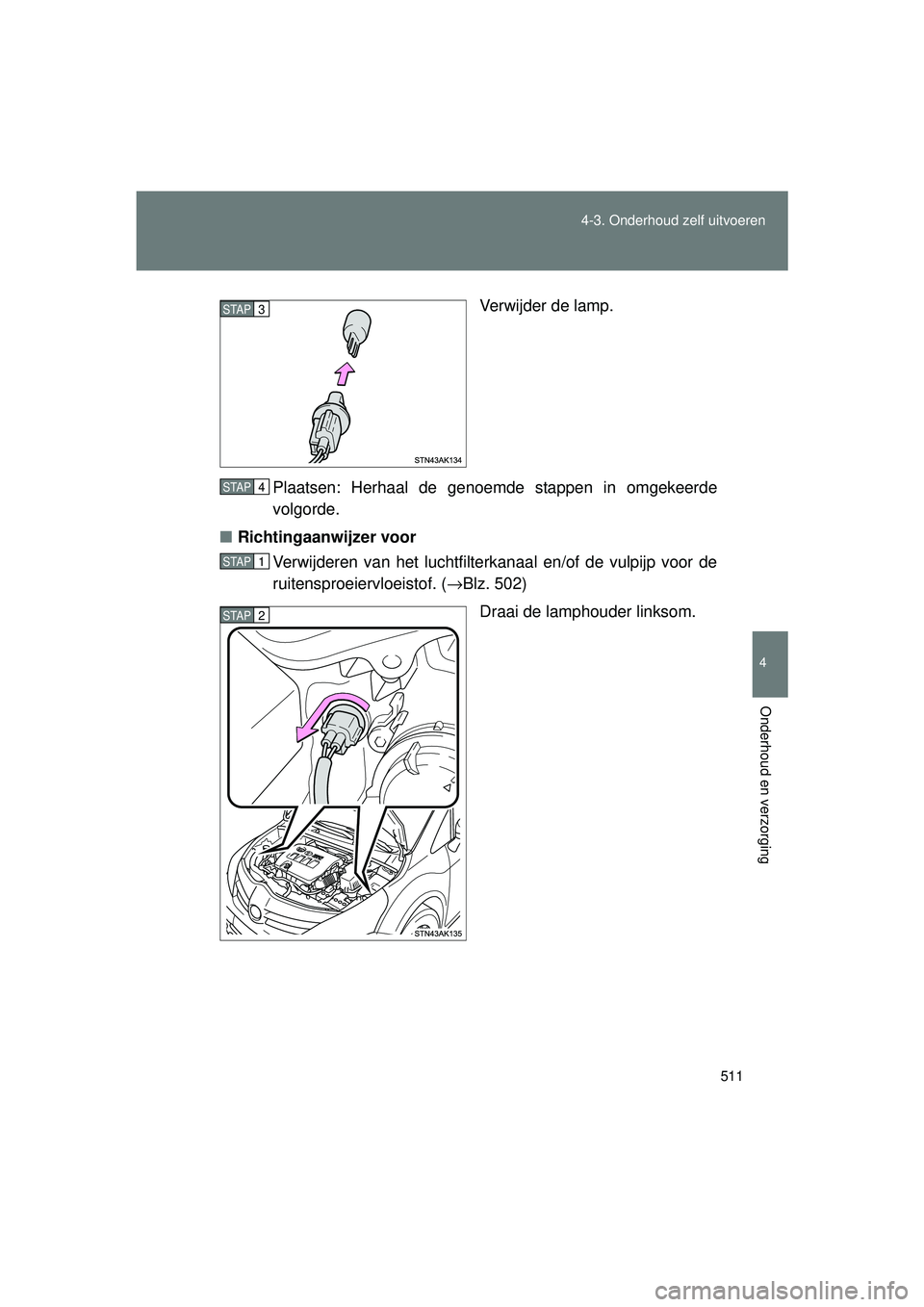

Draai de lamphouder linksom.
STAP3
STAP4
STAP1
STAP2
VERSO_OM_Europe_OM64590E.book Page 511 Thursday, November 19, 2015 3:49 PM

512
4-3. Onderhoud zelf uitvoeren
VERSO_EE_OM64590E
Verwijder de lamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde
volgorde.
■ Richtingaanwijzers opzij

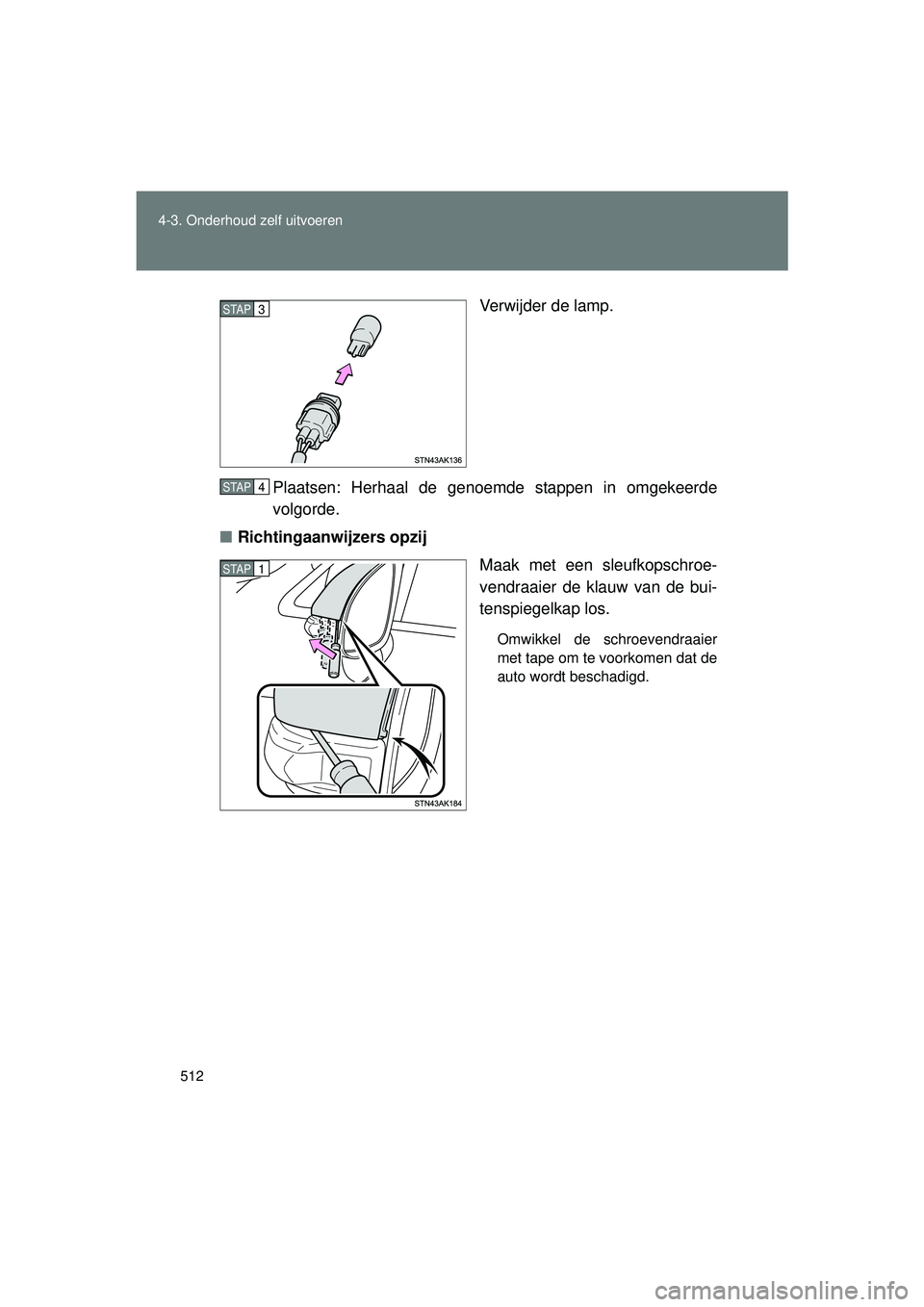

Maak met een sleufkopschroe-
vendraaier de klauw van de bui-
tenspiegelkap los.
Omwikkel de schroevendraaier
met tape om te voorkomen dat de
auto wordt beschadigd.
STAP3
STAP4
STAP1
VERSO_OM_Europe_OM64590E.book Page 512 Thursday, November 19, 2015 3:49 PM
