5-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
VERSO_EE_OM64590E

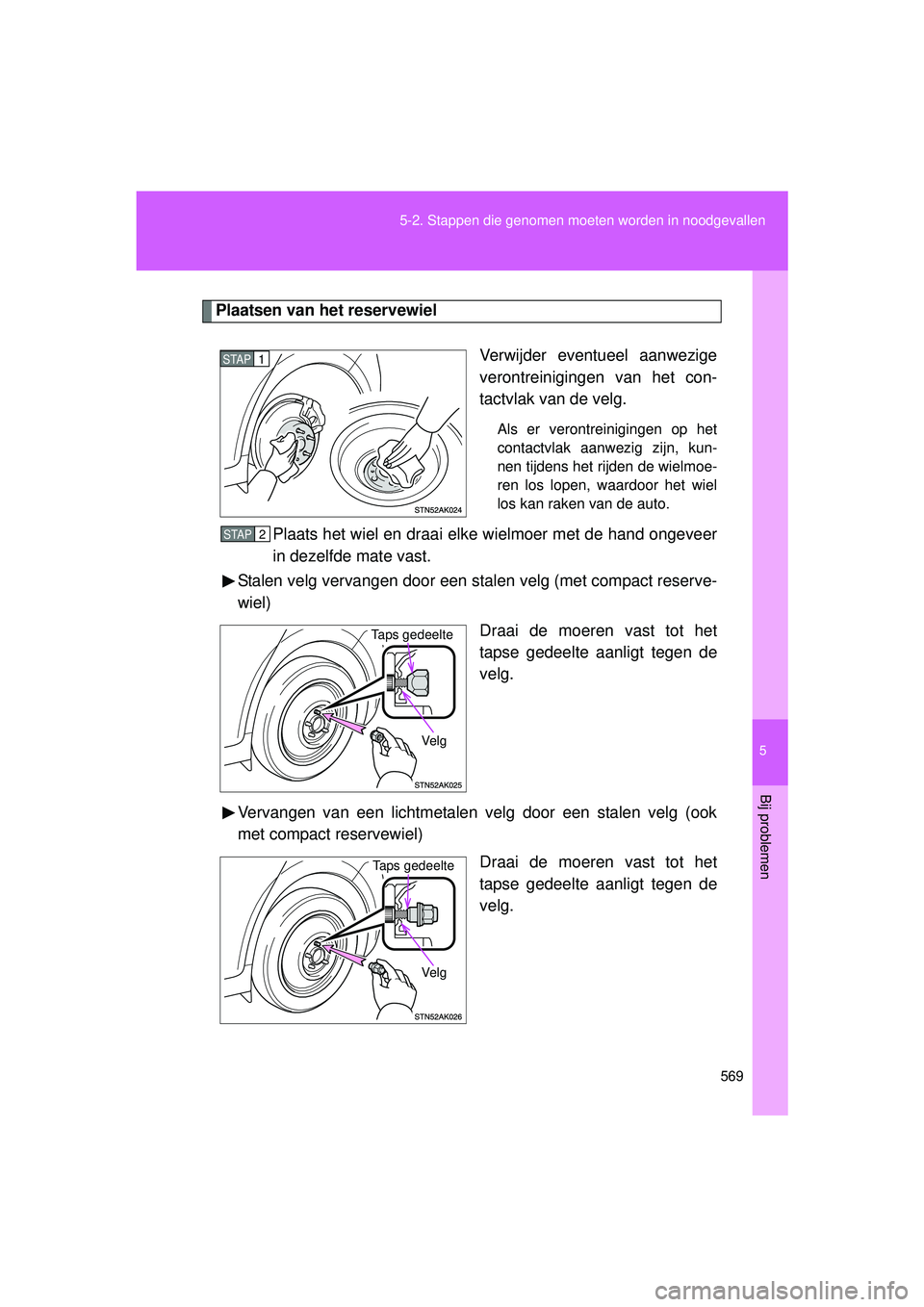

Plaatsen van het reservewiel
Verwijder eventueel aanwezige
verontreinigingen van het con-
tactvlak van de velg.
Als er verontreinigingen op het
contactvlak aanwezig zijn, kun-
nen tijdens het rijden de wielmoe-
ren los lopen, waardoor het wiel
los kan raken van de auto.
Plaats het wiel en draai elke wielmoer met de hand ongeveer
in dezelfde mate vast.
Stalen velg vervangen door een stalen velg (met compact reserve-
wiel)
Draai de moeren vast tot het
tapse gedeelte aanligt tegen de
velg.
Vervangen van een lichtmetalen velg door een stalen velg (ook
met compact reservewiel) Draai de moeren vast tot het
tapse gedeelte aanligt tegen de
velg.
STAP1
STAP2
Taps gedeelte
Vel g
Taps gedeelte
Ve lg
VERSO_OM_Europe_OM64590E.book Page 569 Thursday, November 19, 2015 3:49 PM

570
5-2. Stappen die genomen moet
en worden in noodgevallen

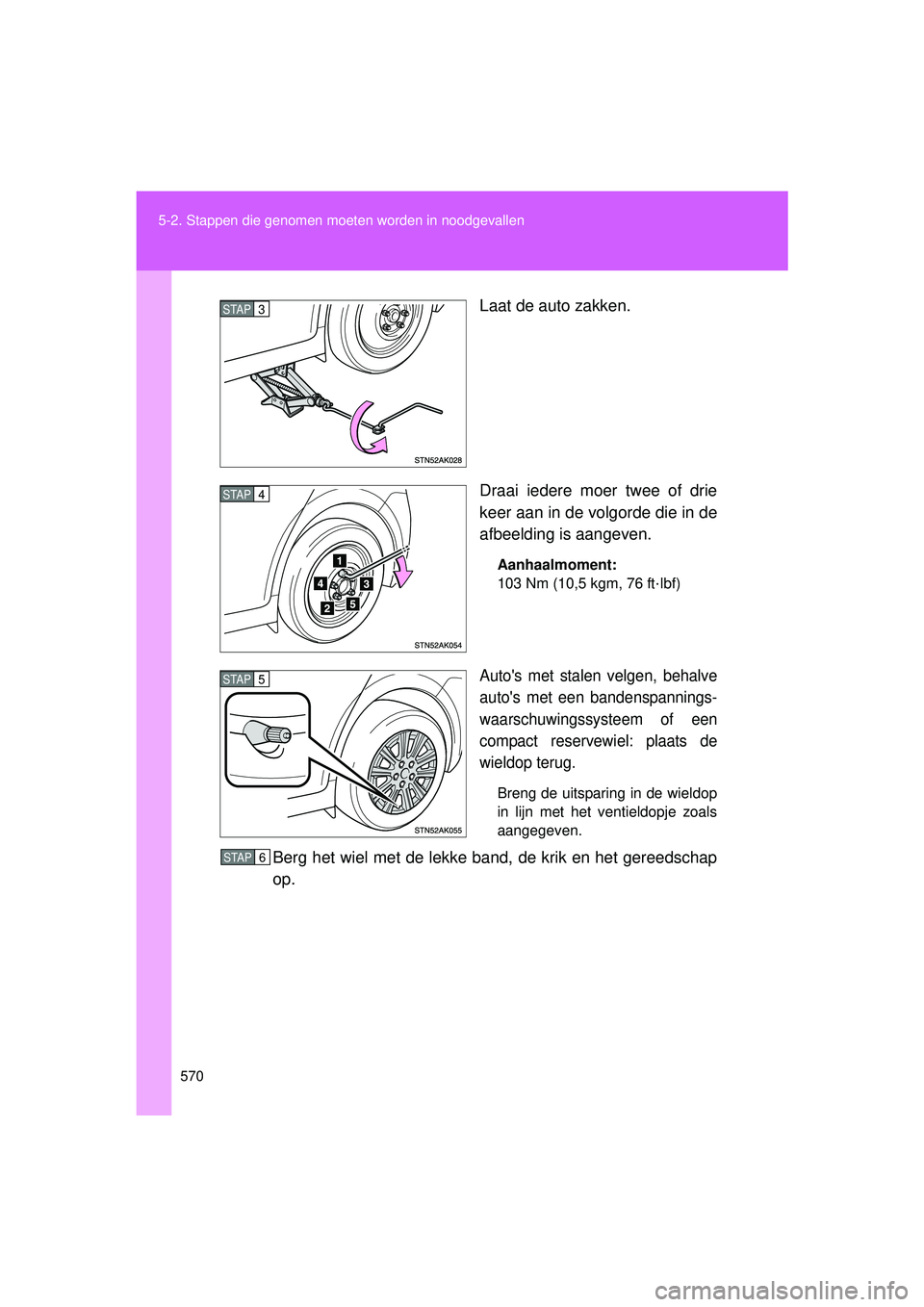

VERSO_EE_OM64590E Laat de auto zakken.
Draai iedere moer twee of drie
keer aan in de volgorde die in de
afbeelding is aangeven.
Aanhaalmoment:
103 Nm (10,5 kgm, 76 ft
·lbf)
Auto's met stalen velgen, behalve
auto's met een bandenspannings-
waarschuwingssysteem of een
compact reservewiel: plaats de
wieldop terug.
Breng de uitsparing in de wieldop
in lijn met het ventieldopje zoals
aangegeven.
Berg het wiel met de lekke band, de krik en het gereedschap
op.
STAP3
STAP4
STAP5
STAP6
VERSO_OM_Europe_OM64590E.book Page 570 Thursday, November 19, 2015 3:49 PM

5
571
5-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
VERSO_EE_OM64590E
■
Het compacte reservewiel (indien aanwezig)
● Op de band van het compacte reservewiel staat aan de zijkant de aan-
duiding TEMPORARY USE ONLY (alleen voor tijdelijk gebruik).
Gebruik het compacte reservewiel alleen tijdelijk in noodgevallen.
● Controleer de bandenspanning van het compacte reservewiel.
(→Blz. 633)
■ Nadat de band verwisseld is (auto's met bandenspanningswaarschu-
wingssysteem)
Het bandenspanningswaarschuwingssysteem moet worden gereset.
(→Blz. 463)
■ Bij gebruik van het reservewiel (a uto's met bandenspanningswaar-
schuwingssysteem)
Het compacte reservewiel is niet voorzien van een bandenspanningssensor
en -zender, waardoor een te lage bandenspanning hiervan niet wordt aange-
geven door het bandenspanningswaarschuwingssysteem. Verder zal, als u
het reservewiel monteert nadat het waarschuwingslampje voor een lage
bandenspanning is gaan branden, dit lampje blijven branden.
■ Als uw auto een lekke voorband krijgt op een weg die bedekt is met
sneeuw of ijs (auto's met een compact reservewiel)
Plaats het compacte reservewiel aan de achterzijde van de auto. Voer onder-
staande stappen uit en monteer de sneeuwkettingen op de voorwielen.
Monteer het compacte reservewiel links of rechts achter.
Vervang het wiel met de lekke voorband door het wiel dat van de
achterzijde afkomstig is.
Monteer de sneeuwkettingen op de voorwielen.STAP1
STAP2
STAP3
VERSO_OM_Europe_OM64590E.book Page 571 Thursday, November 19, 2015 3:49 PM

572
5-2. Stappen die genomen moet
en worden in noodgevallen
VERSO_EE_OM64590E

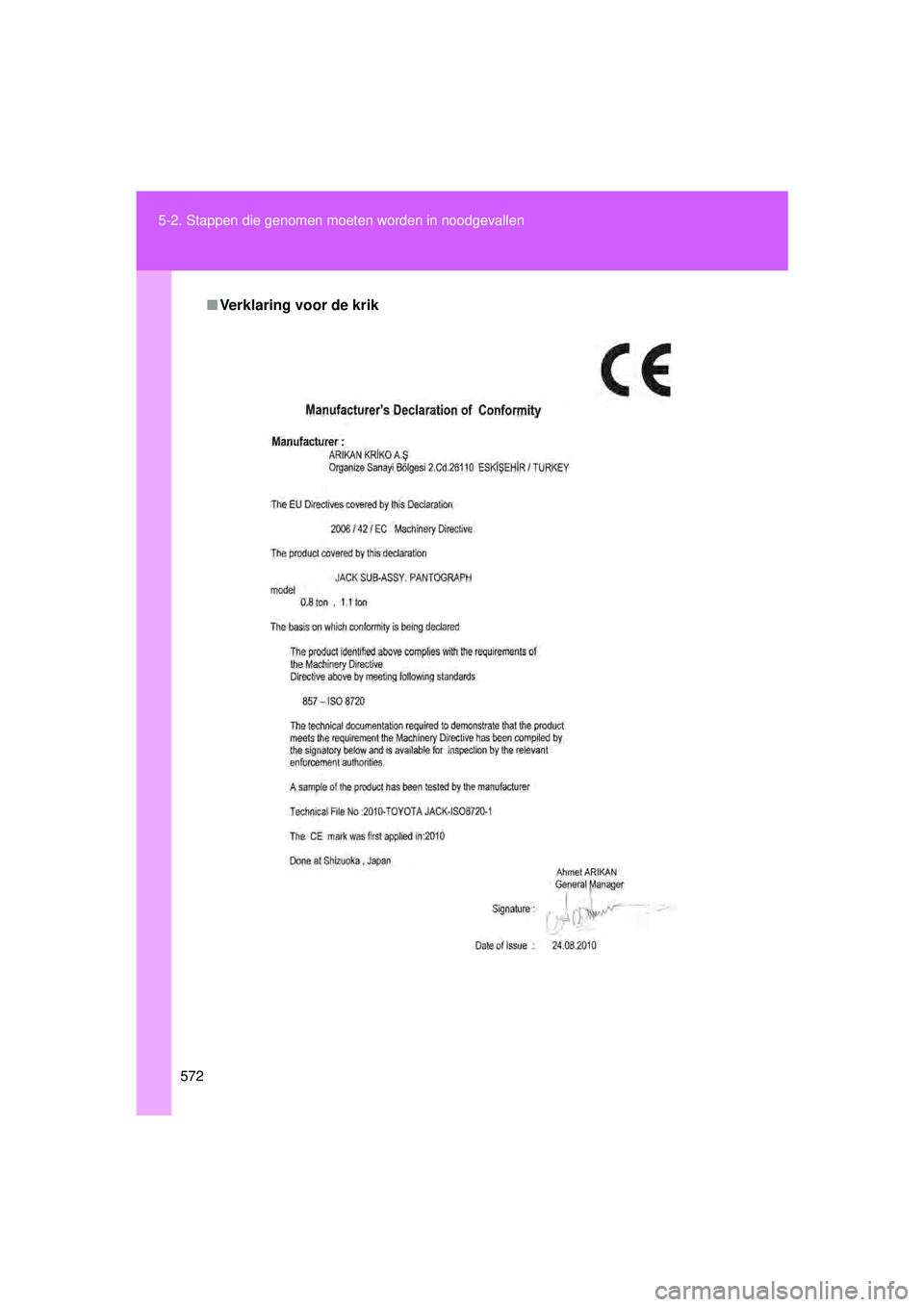

■Verklaring voor de krik
VERSO_OM_Europe_OM64590E.book Page 572 Thursday, November 19, 2015 3:49 PM

5
573
5-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
VERSO_EE_OM64590E

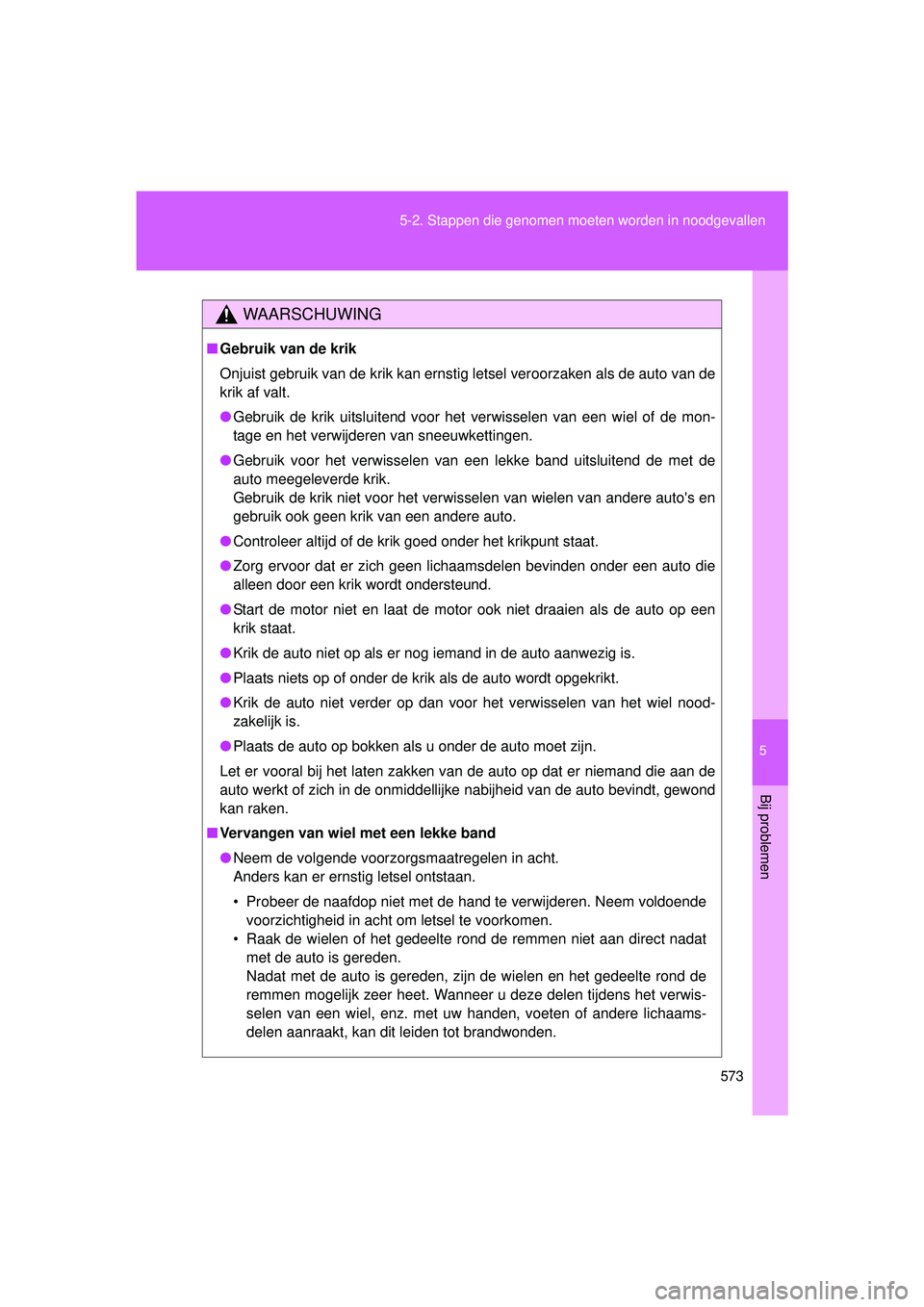

WAARSCHUWING
■
Gebruik van de krik
Onjuist gebruik van de krik kan ernstig letsel veroorzaken als de auto van de
krik af valt.
● Gebruik de krik uitsluitend voor het verwisselen van een wiel of de mon-
tage en het verwijderen van sneeuwkettingen.
● Gebruik voor het verwisselen van een lekke band uitsluitend de met de
auto meegeleverde krik.
Gebruik de krik niet voor het verwisselen van wielen van andere auto's en
gebruik ook geen krik van een andere auto.
● Controleer altijd of de krik goed onder het krikpunt staat.
● Zorg ervoor dat er zich geen lichaamsdelen bevinden onder een auto die
alleen door een krik wordt ondersteund.
● Start de motor niet en laat de motor ook niet draaien als de auto op een
krik staat.
● Krik de auto niet op als er nog iemand in de auto aanwezig is.
● Plaats niets op of onder de krik als de auto wordt opgekrikt.
● Krik de auto niet verder op dan voor het verwisselen van het wiel nood-
zakelijk is.
● Plaats de auto op bokken als u onder de auto moet zijn.
Let er vooral bij het laten zakken van de auto op dat er niemand die aan de
auto werkt of zich in de onmiddellijke nabijheid van de auto bevindt, gewond
kan raken.
■ Vervangen van wiel met een lekke band
● Neem de volgende voorzorgsmaatregelen in acht.
Anders kan er ernstig letsel ontstaan.
• Probeer de naafdop niet met de hand te verwijderen. Neem voldoende
voorzichtigheid in acht om letsel te voorkomen.
• Raak de wielen of het gedeelte rond de remmen niet aan direct nadat met de auto is gereden.
Nadat met de auto is gereden, zijn de wielen en het gedeelte rond de
remmen mogelijk zeer heet. Wanneer u deze delen tijdens het verwis-
selen van een wiel, enz. met uw handen, voeten of andere lichaams-
delen aanraakt, kan dit leiden tot brandwonden.
VERSO_OM_Europe_OM64590E.book Page 573 Thursday, November 19, 2015 3:49 PM

574
5-2. Stappen die genomen moet
en worden in noodgevallen
VERSO_EE_OM64590E

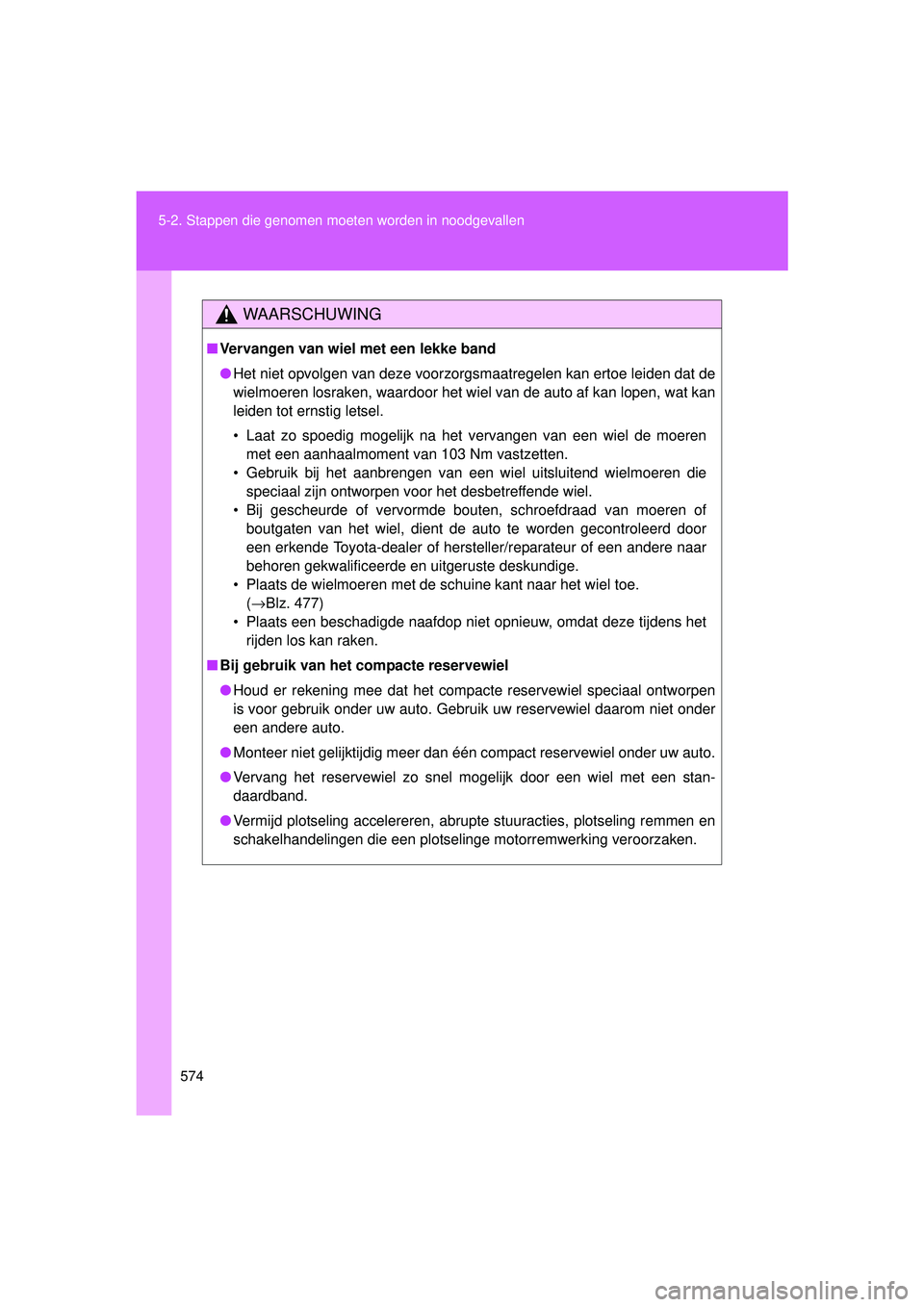

WAARSCHUWING
■Vervangen van wiel met een lekke band
● Het niet opvolgen van deze voorzorgsmaatregelen kan ertoe leiden dat de
wielmoeren losraken, waardoor het wiel van de auto af kan lopen, wat kan
leiden tot ernstig letsel.
• Laat zo spoedig mogelijk na het vervangen van een wiel de moeren met een aanhaalmoment van 103 Nm vastzetten.
• Gebruik bij het aanbrengen van een wiel uitsluitend wielmoeren die speciaal zijn ontworpen voor het desbetreffende wiel.
• Bij gescheurde of vervormde bouten, schroefdraad van moeren of boutgaten van het wiel, dient de auto te worden gecontroleerd door
een erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
• Plaats de wielmoeren met de schuine kant naar het wiel toe. (→Blz. 477)
• Plaats een beschadigde naafdop niet opnieuw, omdat deze tijdens het rijden los kan raken.
■ Bij gebruik van het compacte reservewiel
● Houd er rekening mee dat het compacte reservewiel speciaal ontworpen
is voor gebruik onder uw auto. Gebruik uw reservewiel daarom niet onder
een andere auto.
● Monteer niet gelijktijdig meer dan één compact reservewiel onder uw auto.
● Vervang het reservewiel zo snel mogelijk door een wiel met een stan-
daardband.
● Vermijd plotseling accelereren, abrupte stuuracties, plotseling remmen en
schakelhandelingen die een plotselinge motorremwerking veroorzaken.
VERSO_OM_Europe_OM64590E.book Page 574 Thursday, November 19, 2015 3:49 PM

5
575
5-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
VERSO_EE_OM64590E

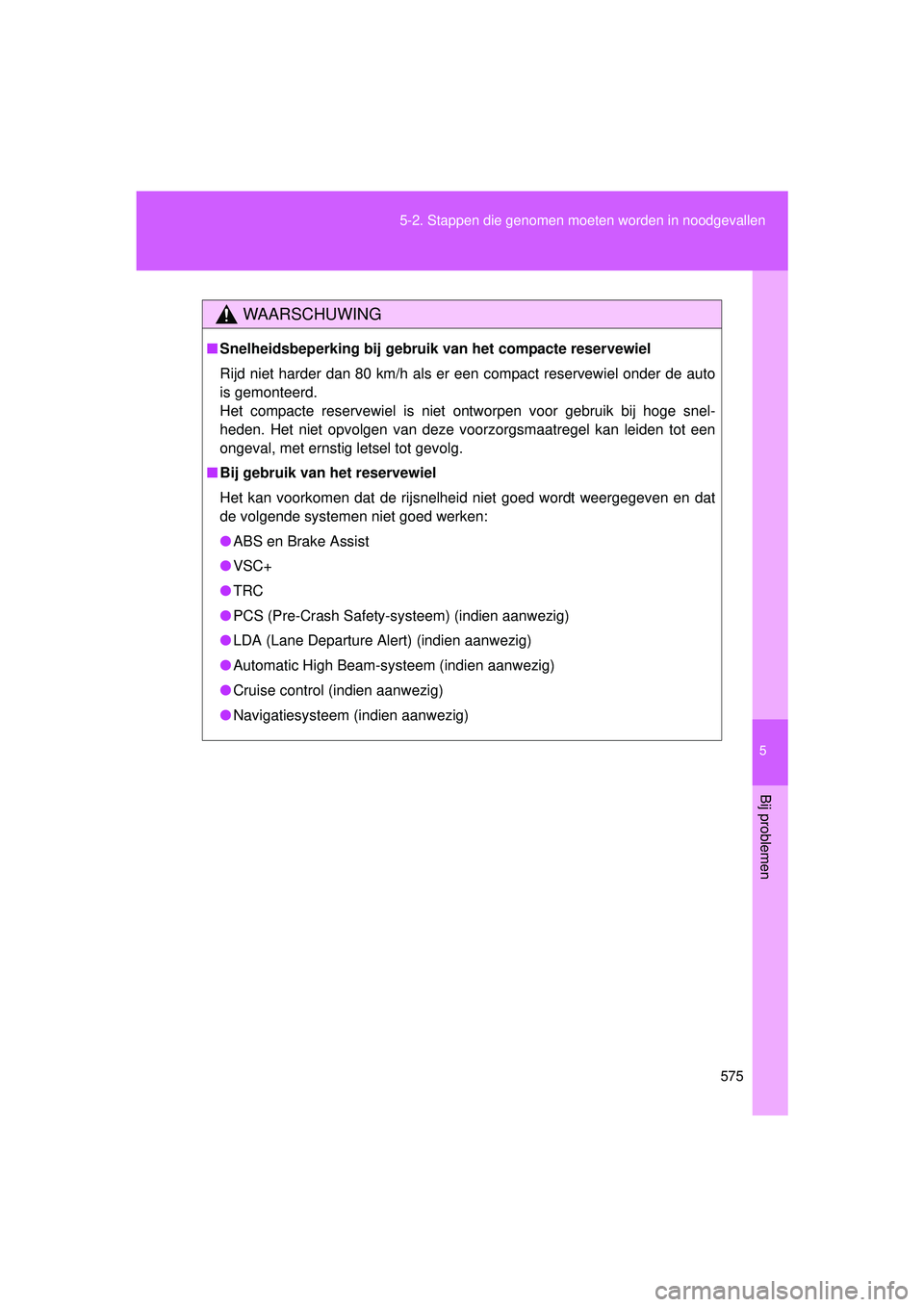

WAARSCHUWING
■
Snelheidsbeperking bij gebrui k van het compacte reservewiel
Rijd niet harder dan 80 km/h als er een compact reservewiel onder de auto
is gemonteerd.
Het compacte reservewiel is niet ontworpen voor gebruik bij hoge snel-
heden. Het niet opvolgen van deze voorzorgsmaatregel kan leiden tot een
ongeval, met ernstig letsel tot gevolg.
■ Bij gebruik van het reservewiel
Het kan voorkomen dat de rijsnelheid niet goed wordt weergegeven en dat
de volgende systemen niet goed werken:
● ABS en Brake Assist
● VSC+
● TRC
● PCS (Pre-Crash Safety-systeem) (indien aanwezig)
● LDA (Lane Departure Alert) (indien aanwezig)
● Automatic High Beam-systeem (indien aanwezig)
● Cruise control (indien aanwezig)
● Navigatiesysteem (indien aanwezig)
VERSO_OM_Europe_OM64590E.book Page 575 Thursday, November 19, 2015 3:49 PM

576
5-2. Stappen die genomen moet
en worden in noodgevallen
VERSO_EE_OM64590E
OPMERKING
■Rijd niet door als de auto een lekke band heeft
Rijd nooit door met een lekke band.
Zelfs als er over een korte afstand met een lekke band wordt doorgereden,
kunnen band en velg zodanig beschadigd worden dat reparatie niet meer
mogelijk is.
■ Rijd voorzichtig over oneffenheden in het wegdek heen als het com-
pacte reservewiel onder de auto gemonteerd is
De auto ligt lager op de weg als het compacte reservewiel is gemonteerd
dan wanneer er gereden wordt met de standaardbanden. Wees voorzichtig
bij het rijden over slechte wegen.
■ Rijden met sneeuwkettingen en het compacte reservewiel
Monteer geen sneeuwketting op het compacte reservewiel.
De sneeuwketting kan de carrosserie beschadigen en het rijgedrag in nega-
tieve zin beïnvloeden.
■ Bij het vervangen van banden (aut o's met bandenspanningswaarschu-
wingssysteem)
Neem voor het verwijderen en plaatsen van wielen, banden of bandenspan-
ningssensoren en -zenders contact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige omdat de bandenspanningssensoren en -zenders bescha-
digd kunnen raken als er niet voorzichtig mee wordt omgegaan.
