Údržba a péče
UPOZORNĚNÍ
■Pro normální činnost po výměně baterie
Dodržujte následující pokyny, abyste zabránili nehodám:
●Vždy pracujte se suchýma rukama.
Vlhkost může způsobit korozi baterie.
●Nedotýkejte se ani nehýbejte s jinými součástmi uvnitř dálkového ovládání.
●Neohýbejte žádný z kontaktů baterie.

4106-3. Údržba svépomocí
RAV4-HV_OM_OM42A57CZ_(EE)
Kontrola a výměna pojistek
Vypněte spínač POWER.
Otevřete kryt pojistkové skříňky nebo přístrojový panel.
Pod přístrojovým panelem (vozidla s levostranným řízením)
Sejměte kryt.
Pokud některá z elektrických součástí nefunguje, může mít pře-
pálenou pojistku. Pokud se tak stane, zkontrolujte a vyměňte po-
jistku, pokud je to potřeba.
1
2
Motorový prostor typu AMotorový prostor typu B
Zatlačte výstupky dovnitř a kryt
zdvihněte.Zatlačte výstupky dovnitř a kryt
zdvihněte.

4116-3. Údržba svépomocí
RAV4-HV_OM_OM42A57CZ_(EE)
6
Údržba a péče
Pod přístrojovým panelem (vozidla s pravostranným řízením)
Vyjměte spodní kryt přístrojového
panelu.
Sejměte kryt.
Za přístrojovým panelem (vozidla s levostranným řízením)
Vyjměte přístrojový panel.
Za přístrojovým panelem (vozidla s pravostranným řízením)
Vyjměte odkládací schránku.
(S. 405)

4126-3. Údržba svépomocí
RAV4-HV_OM_OM42A57CZ_(EE)
Vyjměte pojistku vytahovákem.
Vytahovákem lze vyjímat pouze po-
jistky typu A.
Zkontrolujte, zda není pojistka přepálená.
Normální pojistka
Přepálená pojistka
Typ A a B:
Nahraďte přepálenou pojistku novou pojistkou příslušné proudové hodno-
ty. Proudovou hodnotu naleznete na víčku pojistkové skříňky.
Typ C a D:
Kontaktujte kteréhokoliv autorizovaného prodejce nebo servis Toyota,
nebo jiného řádně kvalifikovaného a vybaveného odborníka.
3
4
1
2
Ty p ATy p B
Ty p CTy p D

4136-3. Údržba svépomocí
RAV4-HV_OM_OM42A57CZ_(EE)
6
Údržba a péče
■Po výměně pojistky
●Pokud světlo nesvítí ani po výměně pojistky, bude zřejmě potřeba vyměnit
žárovku. (S. 414)
●Pokud se vyměněná pojistka znovu přepálí, nechte vozidlo zkontrolovat kte-
rýmkoliv autorizovaným prodejcem nebo servisem Toyota nebo jiným řádně
kvalifikovaným a vybaveným odborníkem.
■Pokud je obvod přetížen
Pojistky jsou navrženy tak, aby se přepálily, čímž chrání před poškozením
celý kabelový svazek.
■Když měníte žárovky
Toyota doporučuje, abyste používali originální výrobky Toyota určené pro toto
vozidlo. Protože určité žárovky jsou připojeny k obvodům navrženým pro
předcházení přetížení, neoriginální díly nebo díly, které nejsou navrženy pro
toto vozidlo, mohou být nepoužitelné.
VÝSTRAHA
■Abyste zabránili poruchám systémů a požáru vozidla
Dodržujte následující pokyny.
Jejich nedodržení může způsobit poškození vozidla, požár nebo zranění.
●Nikdy nepoužívejte pojistku s vyšší proudovou hodnotou, než předepsa-
nou, nebo jiný předmět namísto pojistky.
●Vždy používejte originální pojistku Toyota nebo ekvivalentní.
Nikdy nenahrazujte pojistku drátkem, ani jako prozatímní opravu.
●Neupravujte pojistky nebo pojistkové skříňky.
■Pojistková skříňka v blízkosti řídicí jednotky pohonu
Nikdy neprovádějte kontrolu nebo výměnu pojistek, protože v blízkosti pojist-
kové skříňky jsou vysokonapěťové součásti a vedení.
To by mohlo způsobit elektrický šok, mající za následek smrtelné nebo váž-
né zranění.
UPOZORNĚNÍ
■Před výměnou pojistek
Nechte co nejdříve příčinu elektrického přetížení zjistit a opravit u kterého-
koliv autorizovaného prodejce nebo servis Toyota, nebo u jiného řádně kva-
lifikovaného a vybaveného odborníka.

4146-3. Údržba svépomocí
RAV4-HV_OM_OM42A57CZ_(EE)
Žárovky
Zjistěte wattový výkon žárovky, která má být vyměněna. (S. 516)
■Vpředu
Přední mlhová světla (jsou-li ve výbavě)
Přední směrová světla
Následující žárovky můžete vyměnit sami. Úroveň obtížnosti vý-
měny se liší podle žárovek. Protože hrozí nebezpečí poškození
součástí, doporučujeme, aby výměnu provedl kterýkoliv autori-
zovaný prodejce nebo servis Toyota, nebo jiný řádně kvalifiko-
vaný a vybavený odborník.
Příprava na výměnu žárovky
Umístění žárovek
1
2

4156-3. Údržba svépomocí
RAV4-HV_OM_OM42A57CZ_(EE)
6
Údržba a péče

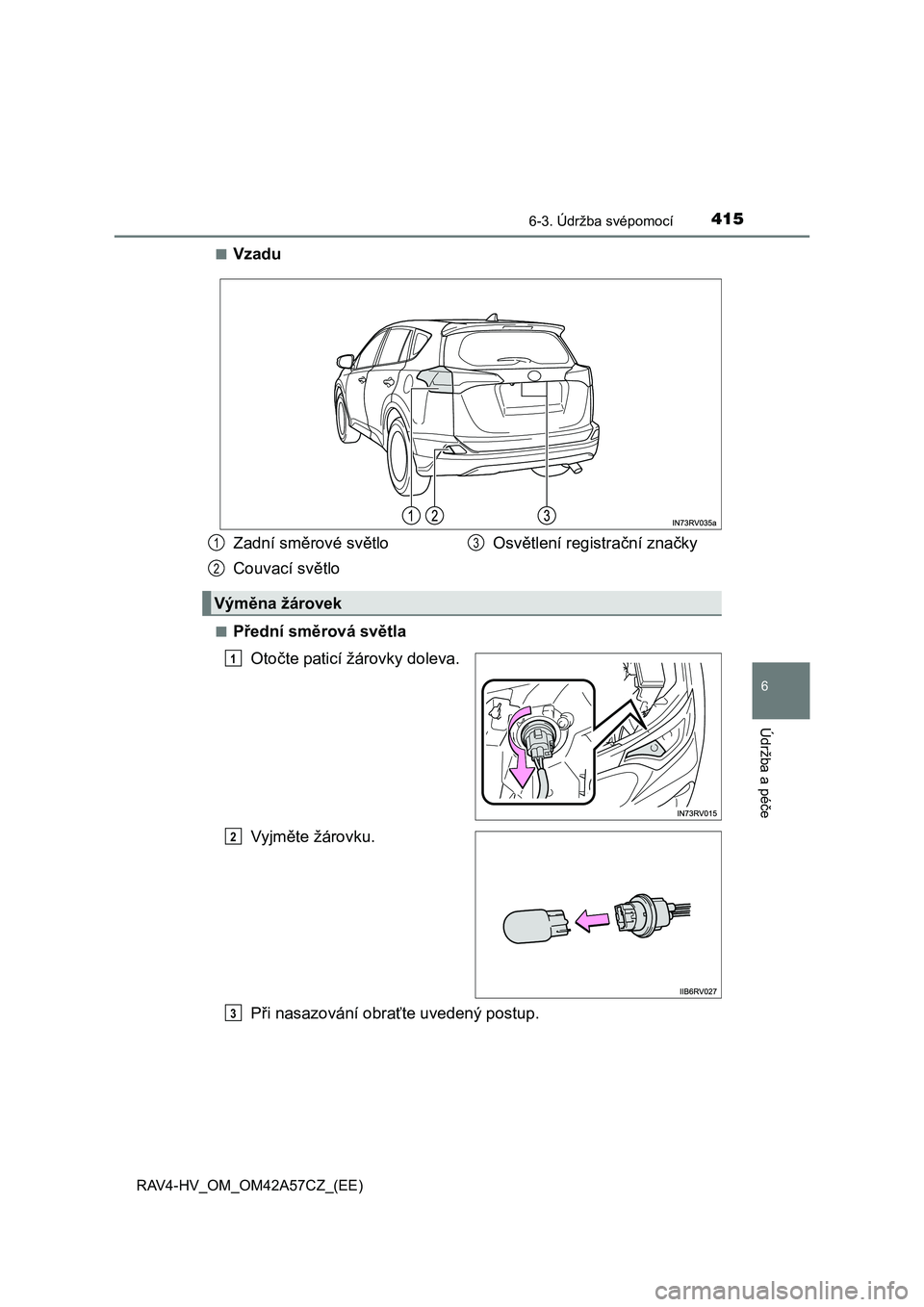

■Vzadu
■Přední směrová světla
Otočte paticí žárovky doleva.
Vyjměte žárovku.
Při nasazování obraťte uvedený postup.
Zadní směrové světlo
Couvací světloOsvětlení registrační značky
Výměna žárovek
1
2
3
1
2
3

4166-3. Údržba svépomocí
RAV4-HV_OM_OM42A57CZ_(EE)■
Přední mlhová světla (jsou-li ve výbavě)
Abyste zajistili dostatek pra-
covního prostoru, otočte vo-
lantem na opačnou stranu,
než kde je žárovka, kterou
chcete vyměnit.
Vyjměte 2 šroubky z vložku
blatníku.
Vyjměte příchytku vložky blat-
níku a odtáhněte vložku blat-
níku.
Při stisknutí uvolňovací pojist-
ky odpojte konektor.
1
2
3
4
