2016 TOYOTA RAV4 HYBRID Návod na použití (in Czech)

185
4
4-1. Před jízdou
Jízda
RAV4-HV_OM_OM42A57CZ_(EE)
Tažení přívěsu
Pro Arménii, Ázerbájdžán, Bosnu a Hercegovinu, Gruzii, Makedo-
nii, Černou Horu a Srbsko
Toyota nedoporučuje tažení
přívěsu tímto vozidlem.
Toyota také nedoporučuje
montáž tažného háku nebo po-
užívání nosiče pro kolečková
křesla, skútry, jízdní kola, atd.,
upevněného na tažný hák.
Vaše vozidlo není určeno pro
tažení přívěsu nebo používání
nosiče upevněného na tažný
hák.

1864-1. Před jízdou
RAV4-HV_OM_OM42A57CZ_(EE)
◆Hmotnostní limity
Před tažením zkontrolujte přípustnou hmotnost přípojného vozidla,
celkovou hmotnost vozidla (GVM), maximální zatížení nápravy
(MPAC) a zatížení na tažný hák. (S. 506)
◆Ta ž n é z ařízení
Toyota doporučuje používat na vašem vozidle originální tažné zaří-
zení Toyota. Můžete použít také jiné tažné zařízení vyhovujících
vlastností a srovnatelné kvality.
Kromě Arménie, Ázerbájdžánu, Bosny a Hercegoviny, Gruzie,
Makedonie, Černé Hory a Srbska
Vaše vozidlo je primárně určeno pro přepravu cestujících. Tažení
přívěsu bude mít negativní vliv na ovládání, výkon, brzdění, ži-
votnost a spotřebu paliva. Vaše bezpečí a spokojenost závisí na
řádném používání správného vybavení a opatrném způsobu jíz-
dy. Pro zajištění bezpečnosti vaší i ostatních nepřetěžujte vozi-
dlo nebo přívěs.
Pro bezpečné tažení přívěsu buďte mimořádně opatrní a jezděte
s přihlédnutím k vlastnostem přívěsu a provozním podmínkám.
Záruka Toyoty nepokrývá poškození nebo poruchy způsobené
tažením přívěsu pro obchodní účely.
Před tažením požádejte o další podrobnosti vašeho místního au-
torizovaného prodejce nebo servis Toyota, nebo jiného řádně
kvalifikovaného a vybaveného odborníka, protože v některých
zemích platí další předpisy.

1874-1. Před jízdou
4
Jízda
RAV4-HV_OM_OM42A57CZ_(EE)
Když instalujete osvětlení přívěsu, konzultujte to s kterýmkoliv autori-
zovaným prodejcem nebo servisem, nebo jiným řádně kvalifikovaným
a vybaveným odborníkem, protože nesprávná instalace může způso-
bit poškození osvětlení vozidla. Když instalujete osvětlení přívěsu, do-
držujte místní předpisy.
■Celková hmotnost přívěsu a přípustné zatížení na tažný hák
Celková hmotnost přívěsu
Hmotnost samotného přívěsu
plus nákladu by neměla přesa-
hovat maximální přípustnou
hmotnost přípojného vozidla.
Překročení této hmotnosti je ne-
bezpečné. (S. 506)
Když táhnete přívěs, použijte
frikční spojovací člen nebo frikč-
ní stabilizátor (zařízení pro ovlá-
dání náklonu).
Přípustné zatížení tažného háku
Umístěte náklad přívěsu tak, aby zatížení na tažný hák bylo větší než
25 kg nebo 4 % přípustné hmotnosti přípojného vozidla. Zatížení na taž-
ný hák však nesmí překročit uvedenou hmotnost. (S. 506)
Připojení světel přívěsu
Důležité body, týkající se nakládání přívěsu
1
2

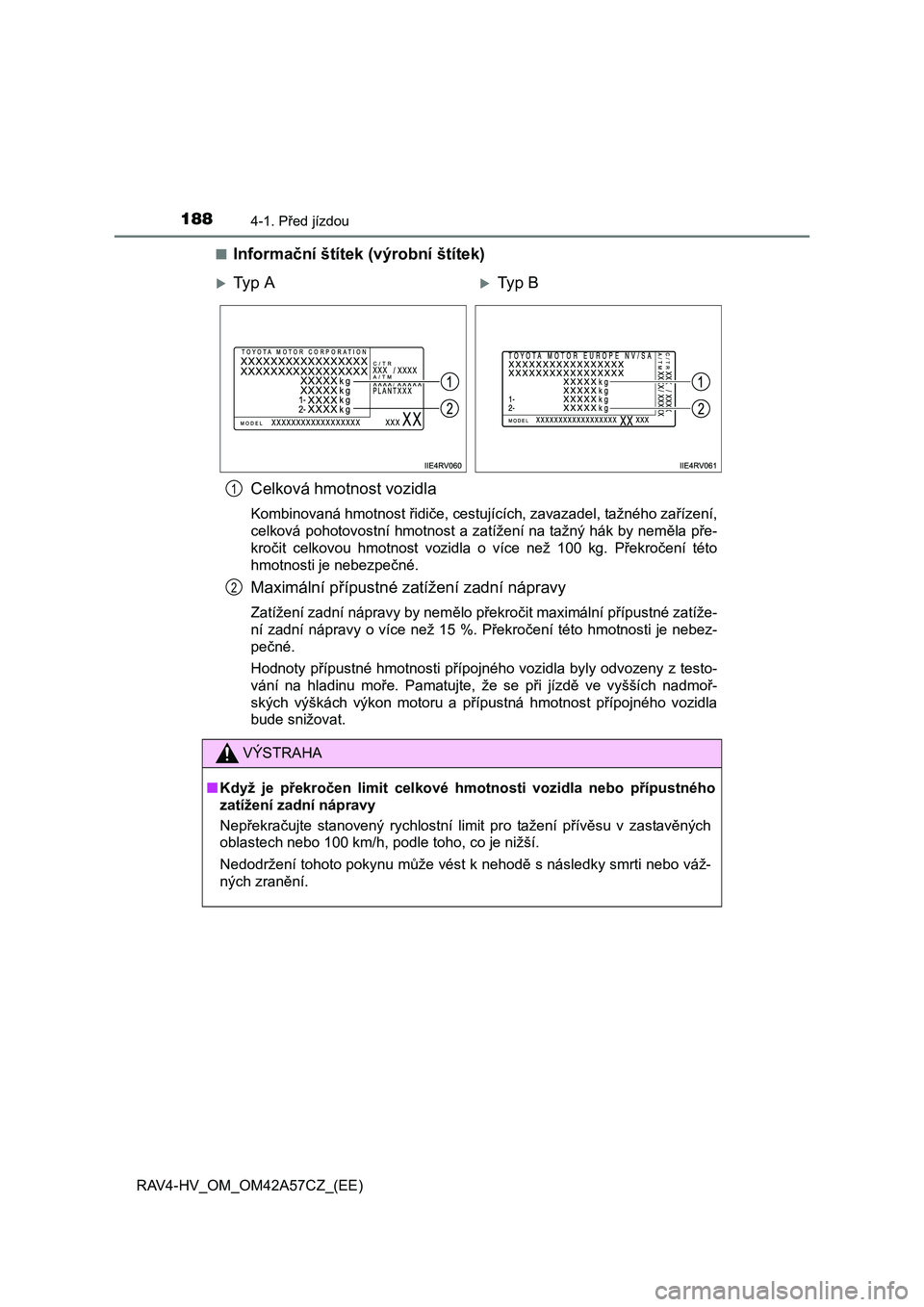

1884-1. Před jízdou
RAV4-HV_OM_OM42A57CZ_(EE)■
Informační štítek (výrobní štítek)
Celková hmotnost vozidla
Kombinovaná hmotnost řidiče, cestujících, zavazadel, tažného zařízení,
celková pohotovostní hmotnost a zatížení na tažný hák by neměla pře-
kročit celkovou hmotnost vozidla o více než 100 kg. Překročení této
hmotnosti je nebezpečné.
Maximální přípustné zatížení zadní nápravy
Zatížení zadní nápravy by nemělo překročit maximální přípustné zatíže-
ní zadní nápravy o více než 15 %. Překročení této hmotnosti je nebez-
pečné.
Hodnoty přípustné hmotnosti přípojného vozidla byly odvozeny z testo-
vání na hladinu moře. Pamatujte, že se při jízdě ve vyšších nadmoř-
ských výškách výkon motoru a přípustná hmotnost přípojného vozidla
bude snižovat.
Ty p ATy p B
VÝSTRAHA
■Když je překročen limit celkové hmotnosti vozidla nebo přípustného
zatížení zadní nápravy
Nepřekračujte stanovený rychlostní limit pro tažení přívěsu v zastavěných
oblastech nebo 100 km/h, podle toho, co je nižší.
Nedodržení tohoto pokynu může vést k nehodě s následky smrti nebo váž-
ných zranění.
1
2

1894-1. Před jízdou
4
Jízda
RAV4-HV_OM_OM42A57CZ_(EE)
Montážní rozměry pro tažné zařízení a tažný hák

1904-1. Před jízdou
RAV4-HV_OM_OM42A57CZ_(EE)

1914-1. Před jízdou
4
Jízda
RAV4-HV_OM_OM42A57CZ_(EE)
546 mm
550 mm
551 mm
583 mm
602 mm
609 mm
713 mm
765 mm
1 102 mm
850 mm
675 mm
642 mm
581 mm
528 mm
514 mm466 mm
445 mm
333 mm
328 mm
107 mm
105 mm
101 mm
79 mm
74 mm
61 mm
34 mm
74 mm
409 mm
*
*
: 4 osoby ve vozidle
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
P
Q
R
S
T
U
V
W
X
Y
Z
a
b

1924-1. Před jízdou
RAV4-HV_OM_OM42A57CZ_(EE)
■Informace o pneumatikách
●Při tažení zvyšte tlak huštění pneumatik o 20,0 kPa (0,2 kgf/cm2 nebo bar,
3 psi) oproti doporučené hodnotě. (S. 515)
●Zvyšte tlak huštění pneumatik přívěsu s ohledem na celkovou hmotnost pří-
věsu a s přihlédnutím k hodnotám doporučeným výrobcem vašeho přívěsu.
■Záběh vozidla
Toyota doporučuje, aby vozidla vybavená novými agregáty nebyla používána
pro tažení přívěsu během prvních 800 km jízdy.
■Bezpečnostní kontroly před tažením
●Zkontrolujte, zda jste nepřekročili maximální limit zatížení na tažné zařízení
a hák tažného zařízení. Pamatujte, že hmotnost připojení přívěsu zvýší zá-
těž vozidla. Ujistěte se také, že celková zátěž vozidla je v rozsahu hmot-
nostních limitů vozidla. (S. 187)
●Zajistěte, aby náklad na přívěsu byl zajištěn.
●V případě, že ve standardních zpětných zrcátkách nevidíte provoz za vozi-
dlem, měli byste použít přídavná zp
ětná zrcátka. Nastavte prodloužená ra-
mena těchto zrcátek na obou stranách vozidla tak, aby vždy poskytovala
maximální výhled dozadu.
■Údržba
●Při používání vozidla k tažení přívěsu je údržbu třeba provádět častěji, ne-
boť zatížení vozidla je vyšší než při normální jízdě.
●Po ujetí přibližně 1 000 km s přívěsem dotáhněte všechny šroubové spoje
tažného zařízení a háku.
