2016 TOYOTA RAV4 HYBRID údržba

RAV4-HV_OM_OM42A57CZ_(EE)
Obrazový rejstříkVyhledání podle obrázku
1Bezpečnost
a zabezpečeníPečlivě si přečtěte
2Přístrojová deskaJak rozumět přístrojům a ukazatelům, různým
výstražným kontrolkám a indikátorům atd.
3Ovládání jednotlivých
komponentůOtevírání a zavírání dveří a oken, seřízení před
jízdou atd.
4JízdaOvládání a informace, které jsou potřebné pro
jízdu
5Vybavení interiéruPoužívání vybavení interiéru atd.
6Údržba a péčePéče o vaše vozidlo a postupy při údržbě
7Když nastanou potížeCo dělat v případě poruchy nebo nouze
8Technické údaje
vozidlaTechnické údaje vozidla, přizpůsobitelné funkce
atd.
RejstříkVyhledání podle příznaku
Vyhledání podle abecedy

OBSAH4
RAV4-HV_OM_OM42A57CZ_(EE)5-1. Používání systému
klimatizace a odmlžování
Automatický systém
klimatizace .......................320
Vyhřívání volantu/
vyhřívání sedadel ............328
5-2. Používání osvětlení interiéru
Přehled osvětlení interiéru .. 331
•Vnitřní lampičky .............332
•Osobní lampičky ............332
5-3. Používání úložných prostorů
Přehled úložných prostorů.. 334
• Odkládací schránka .......335
• Schránka v konzole .......335
• Držáky nápojů................336
• Držáky lahví ...................337
•Příruční schránka ..........338
Vybavení zavazadlového
prostoru ...........................339
5-4. Používání dalšího vybavení
interiéru
Další vybavení interiéru .....351
• Sluneční clony ...............351
• Kosmetická zrcátka .......351
•Přenosný popelník .........352
• Napájecí zásuvky ..........353
•Opěrka paží ...................354
•Háčky na oděvy .............354
•Přídržná madla ..............3556-1. Údržba a péče
Čistění a ochrana
exteriéru vozidla .............. 358
Čistění a ochrana
interiéru vozidla ............... 362
6-2. Údržba
Požadavky na údržbu........ 365
6-3. Údržba svépomocí
Pokyny pro údržbu
svépomocí....................... 368
Kapota ............................... 370
Umístění podlahového
zvedáku........................... 372
Motorový prostor ............... 373
12V akumulátor ................. 381
Pneumatiky ....................... 386
Tlak huštění pneumatik ..... 400
Kola ................................... 402
Filtr klimatizace ................. 405
Baterie elektronického
klíče................................. 407
Kontrola a výměna
pojistek ............................ 410
Žárovky ............................. 414
5Vybavení interiéru6Údržba a péče

791-2. Hybridní systém
1
RAV4-HV_OM_OM42A57CZ_(EE)
Bezpečnost a zabezpečení
■Po vybití 12V akumulátoru, nebo když byl pólový nástavec odpojen a při-
pojen při výměně, atd.
Benzínový motor se nemusí zastavit, i když je vozidlo poháněno hybridním
(trakčním) akumulátorem. Pokud tento stav trvá několik dní, kontaktujte které-
hokoliv autorizovaného prodejce nebo servis Toyota, nebo jiného řádně kvalifi-
kovaného a vybaveného odborníka.
■Zvuky a vibrace specifické pro hybridní vozidlo
Nemusí být slyšet žádný zvuk motoru nebo vibrace, ačkoliv je vozidlo schop-
no se pohybovat, když svítí indikátor "READY". Když parkujete, z bezpeč-
nostních důvodů zabrzděte parkovací brzdu a ujistěte se, že jste přesunuli
řadicí páku do P.
Mohou se objevit následující zvuky nebo vibrace, když je hybridní systém v čin-
nosti, a není to porucha:
●Zvuky elektrického motoru mohou být slyšet z motorového prostoru.
●Zvuky mohou být slyšet z hybridního (trakčního) akumulátoru, když hybridní
systém startuje nebo se vypíná.
●Když se hybridní systém startuje nebo vypíná, z hybridního (trakčního) aku-
mulátoru za zadními sedadly se ozývají zvuky činnosti relé, např. cvakání
nebo slabé klapání.
●Z hybridního systému mohou být slyšet zvuky, když jsou otevřeny zadní
dveře.
●Z převodovky mohou být slyšet zvuky, když je startován nebo vypínán ben-
zínový motor, když jedete nízkou rychlostí, nebo při volnoběhu.
●Zvuky benzínového motoru mohou být slyšet při prudkém zrychlení.
●Mohou být slyšet zvuky z důvodu regeneračního brzdění, když je sešlápnut
brzdový pedál nebo je uvolněn plynový pedál.
●M
ůžete pocítit vibrace, když benzínový motor startuje nebo se vypíná.
●Můžete slyšet zvuky ventilátorů chlazení vycházející z větracích otvorů pří-
vodu vzduchu na spodních stranách zadního sedadla.
■Údržba, opravy, recyklace a likvidace
Ohledně údržby, oprav, recyklace a likvidace kontaktujte kteréhokoliv autorizo-
vaného prodejce nebo servis Toyota, nebo jiného řádně kvalifikovaného a vy-
baveného odborníka. Nelikvidujte vozidlo sami.
■Přizpůsobení
Nastavení (např. zapnutí/vypnutí činnosti indikátoru EV) může být změněno.
(Přizpůsobitelné funkce S. 520)

85
1
1-3. Zabezpečovací systém
RAV4-HV_OM_OM42A57CZ_(EE)
Bezpečnost a zabezpečení
Systém imobilizéru
Po vypnutí spínače POWER bliká
indikátor, aby signalizoval, že je
tento systém v činnosti.
Indikátor přestane blikat poté, co
je spínač POWER přepnut do re-
žimu PŘÍSLUŠENSTVÍ nebo ZA-
PNUTO, aby signalizoval, že je
systém zrušen.
■Údržba systému
Toto vozidlo má bezúdržbový typ systému imobilizéru.
■Podmínky, které mohou způsobit selhání systému
●Pokud je hlava klíče v kontaktu s kovovým předmětem
●Pokud je klíč v těsné blízkosti nebo se dotýká klíče od zabezpečovacího
systému (klíč s vestavěným čipem transpondéru) jiného vozidla
Klíče od vozidla mají vestavěné čipy transpondéru, které zabra-
ňují nastartování hybridního systému, pokud klíč nebyl předem
registrován v palubním počítači vozidla.
Nikdy nenechávejte klíče uvnitř vozidla, když vozidlo opouštíte.
Tento systém je určen k tomu, aby pomohl zabránit krádeži vozidla,
ale nezaručuje absolutní bezpečnost proti veškerým krádežím vozi-
dla.

911-3. Zabezpečovací systém
1
RAV4-HV_OM_OM42A57CZ_(EE)
Bezpečnost a zabezpečení
Pro deaktivaci nebo zastavení alarmů proveďte jednu z následujících
činností:
●Odemkněte dveře použitím funkce nastupování nebo bezdrátovým
dálkovým ovládáním.
●Nastartujte hybridní systém. (Alarm bude deaktivován nebo zasta-
ven po několika sekundách.)
■Údržba systému
Toto vozidlo má bezúdržbový typ systému alarmu.
■Kontrola před uzamknutím vozidla
Abyste zabránili neočekávanému spuštění alarmu a krádeži vozidla, zkontro-
lujte následující:
●Ve vozidle nikdo není.
●Okna a střešní okno (je-li ve výbavě) jsou zavřena předtím, než je nastaven
alarm.
●Žádné cenné nebo osobní předměty nejsou ponechány ve vozidle.
■Spuštění alarmu
Alarm se může spustit v následujících situacích:
(Zastavením alarmu se deaktivuje systém alarmu.)
Deaktivace nebo zastavení alarmu
●Dveře jsou odemknuty mechanickým klí-
čem.
●Osoba uvnitř vozidla otevře dveře nebo
kapotu.

1924-1. Před jízdou
RAV4-HV_OM_OM42A57CZ_(EE)
■Informace o pneumatikách
●Při tažení zvyšte tlak huštění pneumatik o 20,0 kPa (0,2 kgf/cm2 nebo bar,
3 psi) oproti doporučené hodnotě. (S. 515)
●Zvyšte tlak huštění pneumatik přívěsu s ohledem na celkovou hmotnost pří-
věsu a s přihlédnutím k hodnotám doporučeným výrobcem vašeho přívěsu.
■Záběh vozidla
Toyota doporučuje, aby vozidla vybavená novými agregáty nebyla používána
pro tažení přívěsu během prvních 800 km jízdy.
■Bezpečnostní kontroly před tažením
●Zkontrolujte, zda jste nepřekročili maximální limit zatížení na tažné zařízení
a hák tažného zařízení. Pamatujte, že hmotnost připojení přívěsu zvýší zá-
těž vozidla. Ujistěte se také, že celková zátěž vozidla je v rozsahu hmot-
nostních limitů vozidla. (S. 187)
●Zajistěte, aby náklad na přívěsu byl zajištěn.
●V případě, že ve standardních zpětných zrcátkách nevidíte provoz za vozi-
dlem, měli byste použít přídavná zp
ětná zrcátka. Nastavte prodloužená ra-
mena těchto zrcátek na obou stranách vozidla tak, aby vždy poskytovala
maximální výhled dozadu.
■Údržba
●Při používání vozidla k tažení přívěsu je údržbu třeba provádět častěji, ne-
boť zatížení vozidla je vyšší než při normální jízdě.
●Po ujetí přibližně 1 000 km s přívěsem dotáhněte všechny šroubové spoje
tažného zařízení a háku.

357
6Údržba a péče
RAV4-HV_OM_OM42A57CZ_(EE)6-1. Údržba a péče
Čistění a ochrana
exteriéru vozidla .............. 358
Čistění a ochrana
interiéru vozidla ............... 362
6-2. Údržba
Požadavky na údržbu ........ 365
6-3. Údržba svépomocí
Pokyny pro údržbu
svépomocí ....................... 368
Kapota ............................... 370
Umístění podlahového
zvedáku ........................... 372
Motorový prostor ................ 373
12V akumulátor.................. 381
Pneumatiky ........................ 386
Tlak huštění pneumatik...... 400
Kola.................................... 402
Filtr klimatizace .................. 405
Baterie elektronického
klíče ................................. 407
Kontrola a výměna
pojistek ............................ 410
Žárovky .............................. 414

3586-1. Údržba a péče
RAV4-HV_OM_OM42A57CZ_(EE)

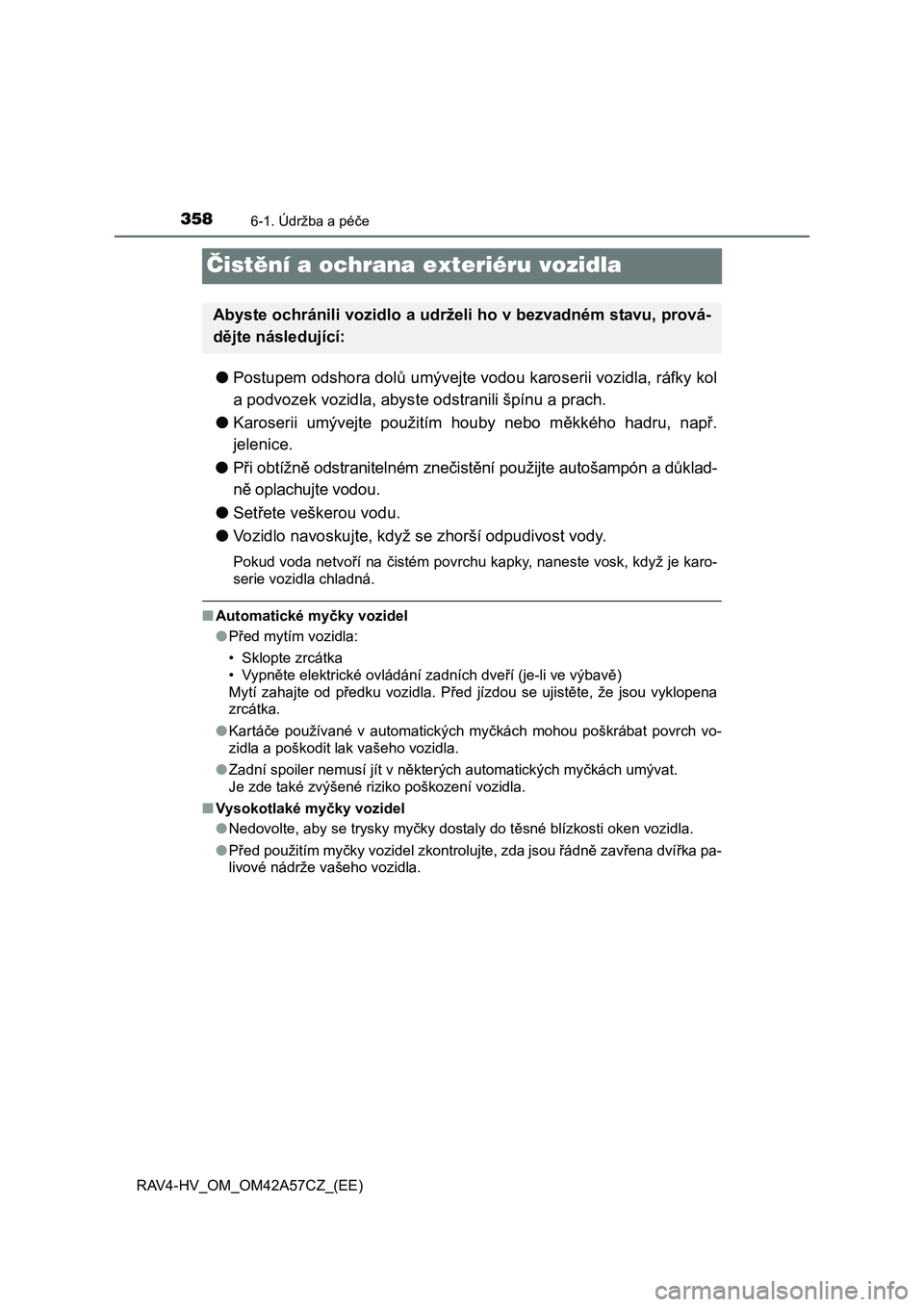

Čistění a ochrana exteriéru vozidla
●Postupem odshora dolů umývejte vodou karoserii vozidla, ráfky kol
a podvozek vozidla, abyste odstranili špínu a prach.
●Karoserii umývejte použitím houby nebo měkkého hadru, např.
jelenice.
●Při obtížně odstranitelném znečistění použijte autošampón a důklad-
ně oplachujte vodou.
●Setřete veškerou vodu.
●Vozidlo navoskujte, když se zhorší odpudivost vody.
Pokud voda netvoří na čistém povrchu kapky, naneste vosk, když je karo-
serie vozidla chladná.
■Automatické myčky vozidel
●Před mytím vozidla:
• Sklopte zrcátka
• Vypněte elektrické ovládání zadních dveří (je-li ve výbavě)
Mytí zahajte od předku vozidla. Před jízdou se ujistěte, že jsou vyklopena
zrcátka.
●Kartáče používané v automatických myčkách mohou poškrábat povrch vo-
zidla a poškodit lak vašeho vozidla.
●Zadní spoiler nemusí jít v některých automatických myčkách umývat.
Je zde také zvýšené riziko poškození vozidla.
■Vysokotlaké myčky vozidel
●Nedovolte, aby se trysky myčky dostaly do těsné blízkosti oken vozidla.
●Před použitím myčky vozidel zkontrolujte, zda jsou řádně zavřena dvířka pa-
livové nádrže vašeho vozidla.
Abyste ochránili vozidlo a udrželi ho v bezvadném stavu, prová-
dějte následující:
