2016 TOYOTA RAV4 HYBRID Návod na použití (in Czech)

4817-2. Postupy v případě nouze
RAV4-HV_OM_OM42A57CZ_(EE)
7
Když nastanou potíže
Pneumatiku nafoukněte, až do-
sáhnete předepsaného tlaku
vzduchu.
Těsnicí přípravek se vstříkne
a tlak vzroste na 300 kPa
(3,1 kgf/cm
2 nebo bar, 44 psi)
nebo 400 kPa (4,1 kgf/cm2
nebo bar, 58 psi), a pak po-
stupně klesne.
Tlakoměr bude ukazovat ak-
tuální tlak huštění pneumatiky
cca 1 minutu (při nízké teplotě
15 minut) po zapnutí spínače.
Nahustěte na požadovaný tlak
vzduchu.
•Vypněte spínač kompresoru a pak zkontrolujte tlak nahuštění pneuma-
tiky. Kontrolujte a opakujte postup huštění, až dosáhnete předepsané-
ho tlaku, přičemž dávejte pozor, abyste pneumatiku nepřehustili.
• Pokud je tlak huštění pneumatiky stále nižší než předepsaná hodnota
po huštění trvajícím 10 minut (40 minut při nízké teplotě) při zapnutém
spínači, pneumatika je poškozena příliš na to, aby mohla být oprave-
na. Vypněte spínač kompresoru a kontaktujte kteréhokoliv autorizova-
ného prodejce nebo servis Toyota, nebo jiného řádně kvalifikovaného
a vybaveného odborníka.
• Pokud tlak nahuštění pneumatiky překročí předepsaný tlak vzduchu,
vypusťte trochu vzduchu, abyste seřídili tlak huštění. (S. 484, 515)
Při vypnutém spínači kompresoru odpojte hadičku z ventilku na
pneumatice a pak vytáhněte napájecí zástrčku z napájecí zásuvky.
Při odpojování hadičky může malé množství těsnicího přípravku vytéct.
Nasaďte čepičku ventilku na ventilek nouzově opravené pneumatiky.
Připevněte vypouštěcí uzávěr
na konec hadičky.
Pokud není vypouštěcí uzávěr při-
pevněn, těsnicí přípravek může
unikat a znečistit tak vozidlo.
13
1
2
3
14
15
16

4827-2. Postupy v případě nouze
RAV4-HV_OM_OM42A57CZ_(EE)
Uložte lahev dočasně v zavazadlovém prostoru, když je připojena
ke kompresoru.
Aby došlo k rovnoměrnému nanesení tekutého těsnicího přípravku
uvnitř pneumatiky, jeďte ihned bezpečně přibližně 5 km rychlostí do
80 km/h.
Po ujetí cca 5 km zastavte vozi-
dlo na bezpečném místě s pev-
ným, rovným podkladem
asejměte vypouštěcí uzávěr
z hadičky předtím, než připojíte
opravnou sadu.
Zapněte spínač kompresoru a ně-
kolik
sekund počkejte, pak spí-
nač vypněte. Zkontrolujte tlak
huštění pneumatiky.
Když je tlak huštění pneuma-
tiky pod 130 kPa (1,3 kgf/cm
2
nebo bar, 19 psi): Defekt ne-
může být opraven. Kontaktujte
kteréhokoliv autorizovaného
prodejce nebo servis Toyota,
nebo jiného řádně kvalifikova-
ného a vybaveného odborníka.
Když je tlak huštění pneumatiky 130 kPa (1,3 kgf/cm
2 nebo bar,
19 psi) nebo vyšší, ale nižší než předepsaný tlak vzduchu: Pře-
jděte ke kroku .
Pokud je tlak huštění pneumatiky roven předepsanému tlaku
vzduchu: Přejděte ke kroku .
Zapněte spínač kompresoru, abyste pneumatiku nahustili, až do-
sáhnete předepsaného tlaku vzduchu. Jeďte cca 5 km a pak pro-
veďte krok .
17
18
19
20
1
2
21
3
22
21
19

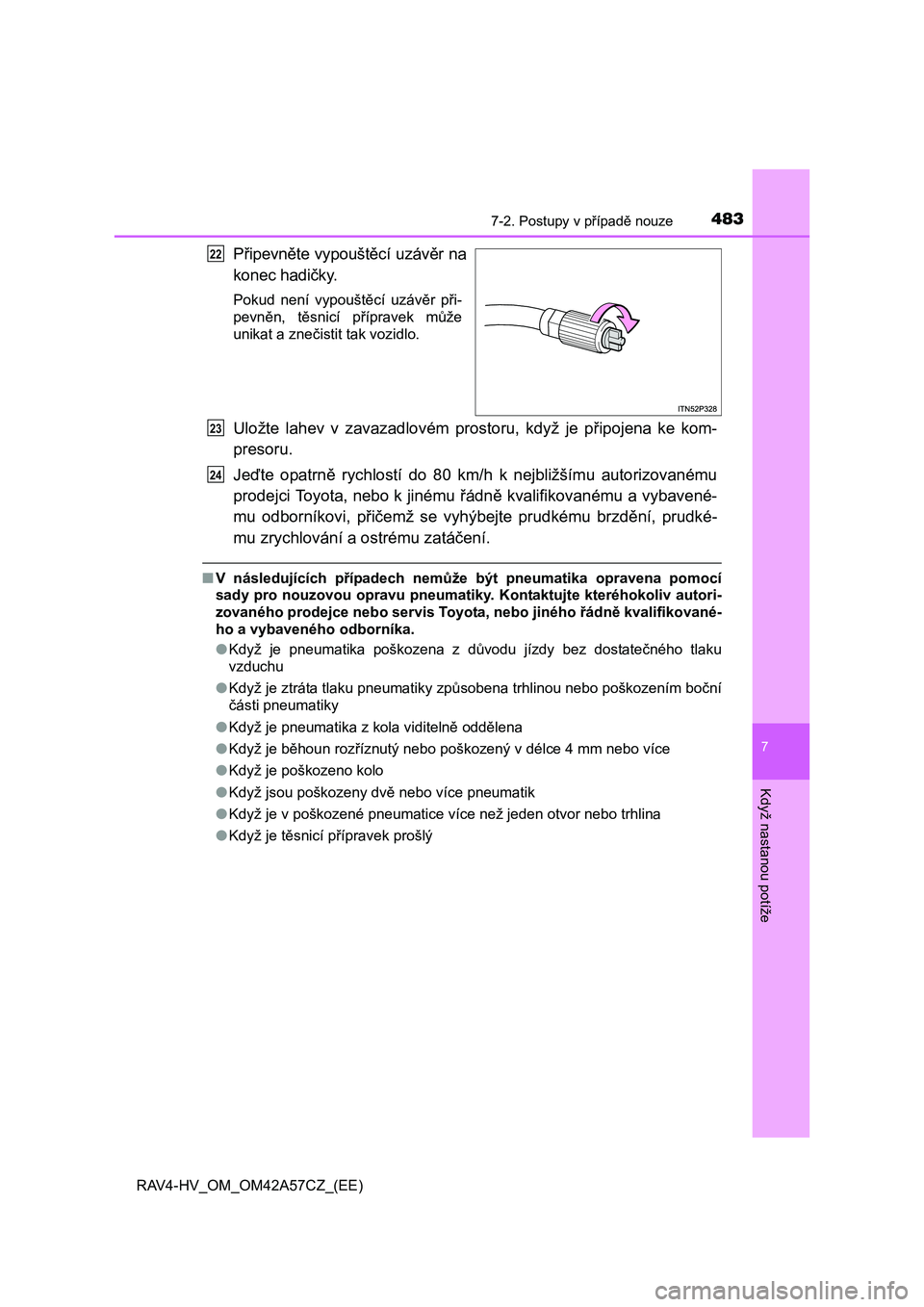

4837-2. Postupy v případě nouze
RAV4-HV_OM_OM42A57CZ_(EE)
7
Když nastanou potíže
Připevněte vypouštěcí uzávěr na
konec hadičky.
Pokud není vypouštěcí uzávěr při-
pevněn, těsnicí přípravek může
unikat a znečistit tak vozidlo.
Uložte lahev v zavazadlovém prostoru, když je připojena ke kom-
presoru.
Jeďte opatrně rychlostí do 80 km/h k nejbližšímu autorizovanému
prodejci Toyota, nebo k jinému řádně kvalifikovanému a vybavené-
mu odborníkovi, přičemž se vyhýbejte prudkému brzdění, prudké-
mu zrychlování a ostrému zatáčení.
■V následujících případech nemůže být pneumatika opravena pomocí
sady pro nouzovou opravu pneumatiky. Kontaktujte kteréhokoliv autori-
zovaného prodejce nebo servis Toyota, nebo jiného řádně kvalifikované-
ho a vybaveného odborníka.
●Když je pneumatika poškozena z důvodu jízdy bez dostatečného tlaku
vzduchu
●Když je ztráta tlaku pneumatiky způsobena trhlinou nebo poškozením boční
části pneumatiky
●Když je pneumatika z kola viditelně oddělena
●Když je běhoun rozříznutý nebo poškozený v délce 4 mm nebo více
●Když je poškozeno kolo
●Když jsou poškozeny dvě nebo více pneumatik
●Když je v poškozené pneumatice více než jeden otvor nebo trhlina
●Když je těsnicí přípravek prošlý
22
23
24

4847-2. Postupy v případě nouze
RAV4-HV_OM_OM42A57CZ_(EE)■Sada pro nouzovou opravu pneumatiky
●Těsnicí přípravek má omezenou dobu životnosti. Datum expirace je vyzna-
čeno na lahvi. Těsnicí přípravek by měl být před datem expirace vyměněn.
Pro výměnu kontaktujte kteréhokoliv autorizovaného prodejce nebo servis
Toyota, nebo jiného řádně kvalifikovaného a vybaveného odborníka.
●Těsnicí přípravek uložený v sadě pro nouzovou opravu pneumatiky může
být použit pouze jednou k dočasné opravě jedné pneumatiky. Pokud byl těs-
nicí přípravek použit a je potřeba ho koupit, kontaktujte kteréhokoliv autori-
zovaného prodejce nebo servis Toyota, nebo jiného řádně kvalifikovaného
a vybaveného odborníka.
●Těsnicí přípravek může být použit, když je venkovní teplota od -40C do
60C.
●Tato opravná sada je výhradně určena pro velikost a typ pneumatik původ-
ně instalovaných na vašem vozidle. Nepoužívejte ji pro pneumatiky jiných
rozměrů než těch původních, ani k jiným účelům.
●Když se těsnicí př
ípravek dostane na oděv, může způsobit skvrnu.
●Pokud těsnicí přípravek přilne ke kolu nebo povrchu karoserie vozidla, ne-
musí být skvrna odstranitelná, pokud není ihned odstraněna. Ihned setřete
těsnicí přípravek vlhkým hadrem.
●Při činnosti vydává opravná sada hlasitý provozní hluk. To neznamená po-
ruchu.
●Nepoužívejte sadu pro kontrolu nebo seřízení tlaku pneumatik.
■Pokud je pneumatika nahuštěna na vyšší než předepsaný tlak vzduchu
Odpojte hadičku od ventilku.
Odpojte hadičku od ventilku, vyjměte vypouštěcí uzávěr z hadičky a pak
znovu připojte hadičku.
Zapněte spínač kompresoru a několik sekund počkejte, pak spínač vypněte.
Zkontrolujte, zda tlakoměr ukazuje předepsaný tlak vzduchu.
Pokud je tlak vzduchu pod předepsaným tlakem, zapněte opět spínač kom-
presoru a opakujte postup huštění, až dosáhnete předepsaného tlaku
vzduchu. Nasaďte vypouštěcí uzávěr na konec
hadičky a zatlačte výstupek na vypouš-
těcím uzávěru do ventilku pneumatiky,
abyste vypustili trochu vzduchu.
1
2
3
4

4857-2. Postupy v případě nouze
RAV4-HV_OM_OM42A57CZ_(EE)
7
Když nastanou potíže
■Poté, co je pneumatika opravena pomocí sady pro nouzovou opravu
pneumatiky
●Ventilek a vysílač výstražného systému tlaku pneumatik by měl být vyměněn.
●I když je tlak huštění pneumatiky na doporučené hodnotě, výstražná kont-
rolka tlaku pneumatik se může rozsvítit/blikat.
■Poznámka ke kontrole sady pro nouzovou opravu pneumatiky
Příležitostně kontrolujte datum expirace těsnicího přípravku.
Datum expirace je vyznačeno na lahvi.
Nepoužívejte těsnicí přípravek, který má prošlý datum expirace. Nemusíte
být schopni dokončit opravu použitím sady pro nouzovou opravu pneumatiky.
VÝSTRAHA
■Pokyny pro používání těsnicího přípravku
●Požití těsnicího přípravku je zdraví nebezpečné. Pokud požijete těsnicí
přípravek, vypijte co nevíce vody a pak ihned vyhledejte lékaře.
●Pokud se těsnicí přípravek dostane do očí nebo se přilepí na kůži, ihned
ho smyjte vodou. Pokud potíže přetrvávají, poraďte se s lékařem.
■Když opravujete pneumatiku s defektem
●Zastavte vozidlo na bezpečném a rovném místě.
●
Ventilek a hadičku připojte bezpečně na pneumatiku instalovanou na vozidle.
●Pokud není hadička řádně připojena k ventilku, může dojít k úniku vzdu-
chu nebo vystříknutí těsnicího přípravku.
●Když hadička během huštění pneumatiky vypadne, hrozí nebezpečí neo-
čekávaného pohybu hadičky vlivem tlaku vzduchu.
●Po dokončení huštění pneumatiky může při odpojování hadičky vystříknout
těsnicí prostředek nebo dojít k úniku určitého množství vzduchu z pneuma-
tiky.
●Dodržujte postup pro opravu pneumatiky. Pokud nebude postup dodržen,
těsnicí přípravek může vystříknout ven.
●Během opravy udržujte bezpečnou vzdálenost od pneumatiky, protože bě-
hem provádění opravy hrozí možnost roztržení pneumatiky. Pokud si
všimnete jakýchkoliv prasklin nebo deformací na pneumatice, vypněte spí-
nač kompresoru a ihned zastavte opravu.
●Opravná sada se může přehřát, pokud je provozována delší dobu. Nepro-
vozujte opravnou sadu nepřetržitě déle než 60 minut.
●Části opravné sady se během
činnosti zahřívají. Během a po činnosti
opravné sady buďte opatrní při zacházení s ní. Nedotýkejte se kovové
části spojující lahev a kompresor. Bude extrémně horká.
●Nepřipevňujte výstražné nálepky o rychlosti na jiná místa ve vozidle, než
jsou ta určená. Pokud je nálepka připevněna do oblasti, kde jsou umístěny
SRS airbagy, např. střední část volantu, může to bránit správné funkci
SRS airbagů.

4867-2. Postupy v případě nouze
RAV4-HV_OM_OM42A57CZ_(EE)
VÝSTRAHA
■Jízda pro rovnoměrné nanesení tekutého těsnicího přípravku
●Jeďte s vozidlem opatrně nízkou rychlostí. Buďte zvlášť opatrní při zatáče-
ní a odbočování.
●Pokud vozidlo nejede přímo nebo cítíte, že volant táhne, zastavte vozidlo
a zkontrolujte následující:
• Stav pneumatik. Pneumatika se mohla oddělit od kola.
• Tlak huštění pneumatik. Pokud je tlak huštění pneumatiky 130 kPa
(1,3 kgf/cm
2 nebo bar; 19 psi) nebo nižší, pneumatika může být vážně
poškozena.
UPOZORNĚNÍ
■Když provádíte nouzovou opravu
●Pneumatika by měla být opravena pomocí sady pro nouzovou opravu pneu-
matiky pouze tehdy, pokud je poškození způsobeno ostrým předmětem,
např. hřebíkem nebo šroubem, který prošel skrz běhoun pneumatiky.
Nevytahujte tento ostrý předmět z pneumatiky. Vyjmutím předmětu se může
otvor rozšířit a znemožnit tak nouzovou opravu pomocí opravné sady.
●Opravná sada není vodotěsná. Ujistěte se, že opravná sada není vystave-
na vodě, například při jejím použití v dešti.
●Nepokládejte opravnou sadu přímo na prašný povrch vozovky, například
do písku na okraji vozovky. Pokud opravná sada nasaje prach, atd., může
nastat porucha.
■Zacházení se sadou pro nouzovou opravu pneumatiky
●Zdroj napájení opravné sady by měl být 12 V DC, vhodný pro použití ve
vozidlech. Nepřipojujte opravnou sadu k žádnému jinému zdroji.
●Pokud opravnou sadu potřísníte benzínem, může dojít k jejímu poškození.
Dbejte na to, aby sada nepřišla do kontaktu s benzínem.
●Uložte opravnou sadu v zavazadlovém prostoru mimo dosah dětí.
●Nerozebírejte nebo neupravujte opravnou sadu. Nevystavujte části sady
nárazům, např. tlakoměr. To by mohlo způsobit poruchu.
■Abyste zabránili poškození ventilků a vysílačů výstražného systému
tlaku pneumatik (vozidla s výstražným systémem tlaku pneumatik)
Když je pneumatika opravena pomocí těsnicích tekutin, ventilek a vysílač
výstražného systému tlaku pneumatik nemusí fungovat správně. Pokud je
použita těsnicí tekutina, co nejdříve kontaktujte kteréhokoliv autorizovaného
prodejce nebo servis Toyota, nebo jinou kvalifikovanou opravnu. Po použití
tekutého těsnicího přípravku se ujistěte, že jste vyměnili ventilek a vysílač
výstražného systému tlaku pneumatik, když opravujete nebo měníte pneu-
matiku. (S. 387)

4877-2. Postupy v případě nouze
RAV4-HV_OM_OM42A57CZ_(EE)
7
Když nastanou potíže
Když hybridní systém nestartuje
Příčinou problému může být jeden z následujících bodů:
●Elektronický klíč nemusí fungovat správně. (S. 490)
●V nádrži vozidla může být nedostatek paliva.
Natankujte vozidlo. (S. 82)
●Systém imobilizéru může mít poruchu. (S. 85)
●Systém zámku volantu může mít poruchu.
●Hybridní systém může mít poruchu z důvodu elektrického problému,
např. vybití baterie elektronického klíče nebo přepálená pojistka.
V závislosti na typu poruchy však lze pro nastartování hybridního
systému použít dočasné opatření. (S. 488)
Příčinou problému může být jeden z následujících bodů:
●12V akumulátor může být vybitý. (S. 493)
●Pólové svorky 12V akumulátoru mohou být povolené nebo zkoro-
dované. (S. 381)
Důvody, proč hybridní systém nestartuje, se mohou lišit v závis-
losti na situaci. Zkontrolujte následující a proveďte příslušný po-
stup:
Hybridní systém nelze nastartovat, ačkoliv postupujete správným
postupem při startování. (S. 197)
Osvětlení interiéru a světlomety svítí slabě, nebo houkačka
nehouká nebo houká slabě.

4887-2. Postupy v případě nouze
RAV4-HV_OM_OM42A57CZ_(EE)
Příčinou problému může být jeden z následujících bodů:
●12V akumulátor může být vybitý. (S. 493)
●Jeden nebo oba pólové vývody 12V akumulátoru mohou být odpo-
jeny. (S. 381)
Kontaktujte kteréhokoliv autorizovaného prodejce nebo servis Toyota,
nebo jiného řádně kvalifikovaného a vybaveného odborníka, pokud
nelze poruchu opravit, nebo neznáte postup opravy.
Když hybridní systém nestartuje, mohou být použity následující kroky
jako dočasné opatření pro nastartování hybridního systému, pokud
spínač POWER funguje normálně:
Nepoužívejte tento postup startování kromě případů nouze.
Zabrzděte parkovací brzdu.
Přesuňte řadicí páku do P.
Zapněte spínač POWER do režimu PŘÍSLUŠENSTVÍ.
St i sk něte a držte spínač POWER cca 15 sekund, přičemž držte
pevně sešlápnutý brzdový pedál.
I když lze hybridní systém pomocí výše uvedených kroků nastartovat,
systém může být vadný. Nechte vozidlo zkontrolovat kterýmkoliv au-
torizovaným prodejcem nebo servisem Toyota, nebo jiným řádně kva-
lifikovaným a vybaveným odborníkem.
Osvětlení interiéru a světlomety se nerozsvítí, nebo houkačka
nehouká.
Funkce nouzového startování
1
2
3
4
