2016 TOYOTA RAV4 HYBRID Návod na použití (in Czech)

811-2. Hybridní systém
1
RAV4-HV_OM_OM42A57CZ_(EE)
Bezpe
čnost a zabezpe
čení
Přívodní a výstupní větrací otvory
chlazení vzduchem pro hybridní
(trak ční) akumulátor jsou umístě-
ny pod zadními sedadly a mezi
zadními sedadly a podlahovou
deskou. Pokud jsou v ětrací otvo-
ry p řívodu vzduchu blokovány,
mohlo by to vést ke snížení výko-
nu hybridního (trak čního) akumu-
látoru.
Výkon hybridního (trak čního) aku-
mulátoru nebude snížen, i když
mezera mezi horní částí větracích
otvor ů výstupu vzduchu na zadní
č ásti zadního sedadla a podlaho-
vou deskou je blokována zavaza-
dly atd.
Systém nouzového vypnutí vypne vysokonap ěťový proud a zastaví pali-
vové čerpadlo, aby minimalizoval nebezpečí úrazu elektrickým proudem
a úniku paliva, pokud je detekována ur čitá úroveň nárazu pomocí sen-
zoru nárazu. Pokud je systém nouz ového vypnutí aktivován, vaše vozi-
dlo nelze znovu nastartovat. Pro op ětovné nastartování hybridního
systému kontaktujte kteréhokoliv autorizovaného prodejce nebo servis
Toyota, nebo jiného řádně kvalifikovaného a vybaveného odborníka.
Když dojde k poruše hybridního systému nebo je provedeno nespráv-
né ovládání, automaticky se zobrazí hlášení.
Pokud se na multiinforma čním
displeji zobrazí výstražné hlášení,
p řečtěte si hlášení a postupujte
podle pokyn ů. (S. 441)
Větrací otvory přívodu a výstupu vzduchu hybridního (trakčního)
akumulátoru
V ětrací otvory přívodu vzduchu
Větrací otvory výstupu vzduchu
Systém nouzového vypnutí
Výstražné hlášení hybridního systému

821-2. Hybridní systém
RAV4-HV_OM_OM42A57CZ_(EE)
■Když se rozsvítí výstražná kontrolka, zobrazí výstražné hlášení, nebo je
odpojen 12V akumulátor
Hybridní systém nemusí jít nastartovat. V tom případě zkuste systém nastar-
tovat znovu. Pokud se indikátor "READY" nerozsvítí, kontaktujte kteréhokoliv
autorizovaného prodejce nebo servis Toyota, nebo jiného řádně kvalifikova-
ného a vybaveného odborníka.
■Když dojde palivo
Když vozidlu dojde palivo a hybridní systém nelze nastartovat, natankujte do
vozidla alespoň tolik paliva, aby zhasla výstražná kontrolka nízké hladiny pa-
liva (S. 435). Pokud má vozidlo pouze malé množství paliva, hybridní sys-
tém nemusí jít nastartovat. (Standardní množství paliva je cca 10,1 litru, když
je vozidlo na rovném povrchu. Tato hodnota se může lišit, když je vozidlo ve
svahu. Přidejte další palivo, když je vozidlo nakloněno.)
■Elektromagnetické vlny
●Vysokonapěťové díly a kabely hybridních vozidel jsou elektromagneticky
odstíněny, a proto vysílají přibližně stejné množství elektromagnetických
vln, jako běžná motorová vozidla nebo domácí elektronické spotřebiče.
●Vaše vozidlo může způsobovat rušení zvuku u některých rádiových součástí
jiných výrobců.
■Hybridní (trakční) akumulátor
Hybridní (trakční) akumulátor má omezenou provozní životnost. Doba život-
nosti hybridního (trakčního) akumulátoru se mění podle stylu jízdy a jízdních
podmínek.
■Prohlášení o shodě
Tento model vyhovuje emisím vodíku podle směrnice EHK 100 (Bezpečnost
bateriových elektrických vozidel).

831-2. Hybridní systém
1
RAV4-HV_OM_OM42A57CZ_(EE)
Bezpečnost a zabezpečení
VÝSTRAHA
■Pokyny pro vysokonapěťové součásti
Vozidlo je vybaveno vysokonapěťovými systémy stejnosměrného a střída-
vého proudu a také 12V systémem. Stejnosměrné i střídavé vysoké napětí
je velmi nebezpečné a může způsobit vážná popálení a elektrický šok, což
může způsobit smrtelné nebo vážné zranění.
●Nikdy se nedotýkejte, nerozebírejte, neodstraňujte nebo nevyměňujte vy-
sokonapěťové součásti, kabely nebo jejich konektory.
●Hybridní systém bude po nastartování horký, protože systém používá vy-
soké napětí. Dávejte pozor jak na vysoké napětí, tak na vysokou teplotu,
a vždy se řiďte pokyny na výstražných štítcích připevněných na vozidle.
■Výstrahy při nehodě na silnici
Dodržujte následující pokyny, abyste snížili nebezpečí usmrcení nebo váž-
ného zranění:
●Zajeďte s vozidlem mimo silnici, zabrzděte parkovací brzdu, přesuňte řadi-
cí páku do P a vypněte hybridní systém.
●Nedotýkejte se vysokonapěťových součástí, kabelů a konektorů.
●Pokud jsou uvnitř
nebo mimo vozidlo odkryté nějaké kabely, může dojít
k zasažení elektrickým proudem. Nikdy se nedotýkejte odkrytých elektric-
kých drátů.
●Pokud se objeví únik kapaliny, nedotýkejte se této kapaliny, protože to
může být silný alkalický elektrolyt z hybridního (trakčního) akumulátoru.
Pokud se elektrolyt dostane do kontaktu s pokožkou nebo do očí, vymyjte
ho velkým množstvím vody, nebo, pokud je to možné, roztokem kyseliny
borové. Ihned vyhledejte lékařskou pomoc.
●Pokud se v hybridním vozidle vyskytne požár, opusťte co nejdříve vozidlo.
Nikdy nepoužívejte hasicí přístroj, který není určen pro hašení elektrických
zařízení. Použití i malého množství vody může být nebezpečné.
●Pokud je nutné vaše vozidlo odtáhnout, proveďte to se zdviženými přední-
mi koly (modely 2WD) nebo čtyřmi koly (modely AWD). Pokud jsou kola
připojená k elektrickému (trakčnímu) motoru na vozovce při tažení, elekt-
romotor může pokračovat ve vytváření elektrického proudu. To by mohlo
způsobit požár. (S. 426)
●Opatrně zkontrolujte povrch pod vozidlem. Pokud zjistíte únik kapaliny na
zem, může být poškozen palivový systém. Co nejdříve opusťte vozidlo.
●Nikdy nezkoušejte otevírat otvor pro
servisní zásuvku umístěný pod zadním
sedadlem. Servisní zásuvka se používá
pouze při opravě vozidla a je vystavena
vysokému napětí.

841-2. Hybridní systém
RAV4-HV_OM_OM42A57CZ_(EE)
VÝSTRAHA
■Hybridní (trakční) akumulátor
●Nikdy znovu neprodávejte, nepředávejte ani neupravujte hybridní akumu-
látor. Aby se předešlo nehodám, hybridní akumulátory, které byly vyjmuty
z likvidovaného vozidla, jsou shromažďovány u kteréhokoliv autorizované-
ho prodejce nebo v servisu Toyota, nebo u jiného řádně kvalifikovaného
a vybaveného odborníka. Nelikvidujte akumulátor sami.
Dokud není akumulátor řádně předán, může nastat následující, což může
mít za následek smrtelné nebo vážné zranění:
• Hybridní akumulátor může být nelegálně zlikvidován nebo uložen na
skládku, což je nebezpečné životnímu prostředí, a nebo se někdo může
dotknout vysokonapěťové části s následkem elektrického šoku.
• Hybridní akumulátor je určen pro použití výhradně ve vašem hybridním
vozidle. Pokud je hybridní akumulátor použit mimo vaše vozidlo nebo
jakkoliv upravován, může dojít k nehodám, jako jsou elektrický šok,
vznik tepla, vznik kouře, výbuch a únik elektrolytu.
Když znovu prodáváte nebo předáváte vaše vozidlo, je možnost nehody
mimořádně vysoká, protože osoba, která vozidlo přebírá, si nemusí být
vědoma těchto nebezpečí.
●Pokud je vaše vozidlo likvidováno bez toho, že byl vyjmut hybridní akumulá-
tor, hrozí při dotyku vysokonapěťových částí, kabelů a jejich konektorů ne-
bezpečí silného elektrického šoku. V případě
, že vaše vozidlo musí být
zlikvidováno, hybridní akumulátor musí být zlikvidován kterýmkoliv autorizo-
vaným prodejcem nebo servisem Toyota, nebo jiným řádně kvalifikovaným
a vybaveným odborníkem. Pokud není hybridní akumulátor zlikvidován
správně, může způsobit elektrický šok s následky smrti nebo vážného zra-
nění.
UPOZORNĚNÍ
■Větrací otvory přívodu vzduchu hybridního (trakčního) akumulátoru
●Neumísťujte žádné předměty, které blokují větrací otvory přívodu vzduchu.
Hybridní (trakční) akumulátor se může přehrát a může dojít k jeho poško-
zení.
●Čistěte větrací otvory přívodu vzduchu pravidelně, abyste předešli přehří-
vání hybridního (trakčního) akumulátoru.
●Zabraňte vniknutí vody nebo cizích látek do větracích otvorů přívodu vzdu-
chu, protože by to mohlo způsobit zkrat a poškození hybridního (trakční-
ho) akumulátoru.
●Nepřevážejte velké množství vody, např. lahve ochlazovače vody, ve vozid-
le. Pokud se voda rozlije do hybridního (trakčního) akumulátoru, akumulátor
se může poškodit. Nechte vozidlo zkontrolovat kterýmkoliv autorizovaným
prodejcem nebo servisem Toyota, nebo jiným řádně kvalifikovaným a vyba-
veným odborníkem.

85
1
1-3. Zabezpečovací systém
RAV4-HV_OM_OM42A57CZ_(EE)
Bezpečnost a zabezpečení

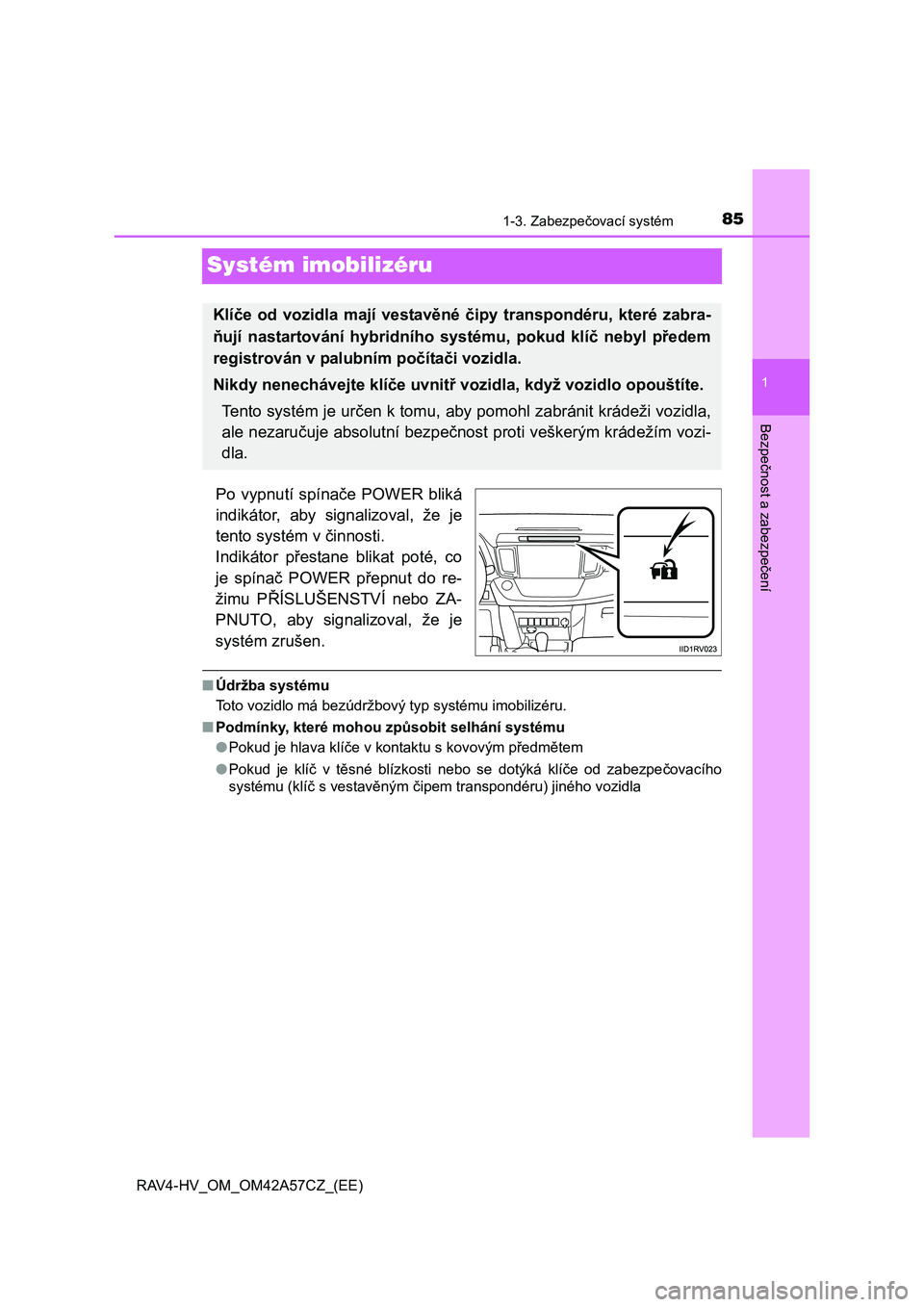

Systém imobilizéru
Po vypnutí spínače POWER bliká
indikátor, aby signalizoval, že je
tento systém v činnosti.
Indikátor přestane blikat poté, co
je spínač POWER přepnut do re-
žimu PŘÍSLUŠENSTVÍ nebo ZA-
PNUTO, aby signalizoval, že je
systém zrušen.
■Údržba systému
Toto vozidlo má bezúdržbový typ systému imobilizéru.
■Podmínky, které mohou způsobit selhání systému
●Pokud je hlava klíče v kontaktu s kovovým předmětem
●Pokud je klíč v těsné blízkosti nebo se dotýká klíče od zabezpečovacího
systému (klíč s vestavěným čipem transpondéru) jiného vozidla
Klíče od vozidla mají vestavěné čipy transpondéru, které zabra-
ňují nastartování hybridního systému, pokud klíč nebyl předem
registrován v palubním počítači vozidla.
Nikdy nenechávejte klíče uvnitř vozidla, když vozidlo opouštíte.
Tento systém je určen k tomu, aby pomohl zabránit krádeži vozidla,
ale nezaručuje absolutní bezpečnost proti veškerým krádežím vozi-
dla.

861-3. Zabezpečovací systém
RAV4-HV_OM_OM42A57CZ_(EE)
■ Certifikace pro systém imobilizéru

871-3. Zabezpečovací systém
1
RAV4-HV_OM_OM42A57CZ_(EE)
Bezpe
čnost a zabezpe
čení

881-3. Zabezpečovací systém
RAV4-HV_OM_OM42A57CZ_(EE)
UPOZORNĚNÍ
■Zajištění správné funkce systému
Neupravujte ani neodstra ňujte systém. Pokud je systém upravován nebo
odstran ěn, řádná funkce systému nemůže být zaručena.
