2016 TOYOTA RAV4 HYBRID Návod na použití (in Czech)

1934-1. Před jízdou
4
Jízda
RAV4-HV_OM_OM42A57CZ_(EE)■Pokud se přívěs rozhoupe
Jeden nebo více faktorů (boční vítr, míjející vozidla, nerovné vozovky, atd.)
mohou nepříznivě ovlivnit ovládání vašeho vozidla a přívěsu, což způsobí ne-
stabilitu.
●Pokud se přívěs rozhoupe:
• Uchopte pevně volant. Udržujte přímý směr.
Nezkoušejte ovládat houpání přívěsu otáčením volantu.
• Ihned začněte uvolňovat plynový pedál, ale velmi plynule, abyste snížili
rychlost.
Nezvyšujte rychlost. Nepoužívejte brzdy vozidla.
Pokud nebudete provádět extrémní korekce pomocí řízení nebo brzd, vaše
vozidlo a přívěs by se měly stabilizovat (také Trailer Sway Control, pokud je
zapnuto, může pomoci stabilizovat vozidlo a přívěs).
●Poté, co se houpání přívěsu zastaví:
• Zastavte na bezpečném místě. Nechte všechny cestující vystoupit z vozi-
dla.
• Zkontrolujte pneumatiky vozidla a přívěsu.
• Zkontrolujte náklad v přívěsu.
Ujistěte se, že se náklad neposunul.
Pokud je to možné, ujistěte se, že tlak př
ívěsové spojky je odpovídající.
• Zkontrolujte náklad ve vozidle.
Ujistěte se, že vozidlo není přetíženo poté, co cestující nastoupí dovnitř.
Pokud nenajdete žádné problémy, pak rychlost, při které došlo k rozhoupá-
ní přívěsu, je za limitem vaší konkrétní kombinace vozidlo-přívěs.
Jeďte nižší rychlostí, abyste předešli nestabilitě. Pamatujte si, že rozhoupá-
ní vozidla-přívěsu při tažení se zvyšuje se zvyšováním rychlosti.
UPOZORNĚNÍ
■Když je materiál výztuhy zadního nárazníku hliník
Zajistěte, aby část ocelového tažného zařízení nepřišla do přímého kontak-
tu s touto oblastí.
Když přijdou ocel a hliník do kontaktu, nastane reakce podobná korozi, kte-
rá může zeslabit příslušnou část, což může způsobit poškození. Při připev-
ňování ocelového tažného zařízení na tyto části, které přijdou do kontaktu,
naneste inhibitor koroze.

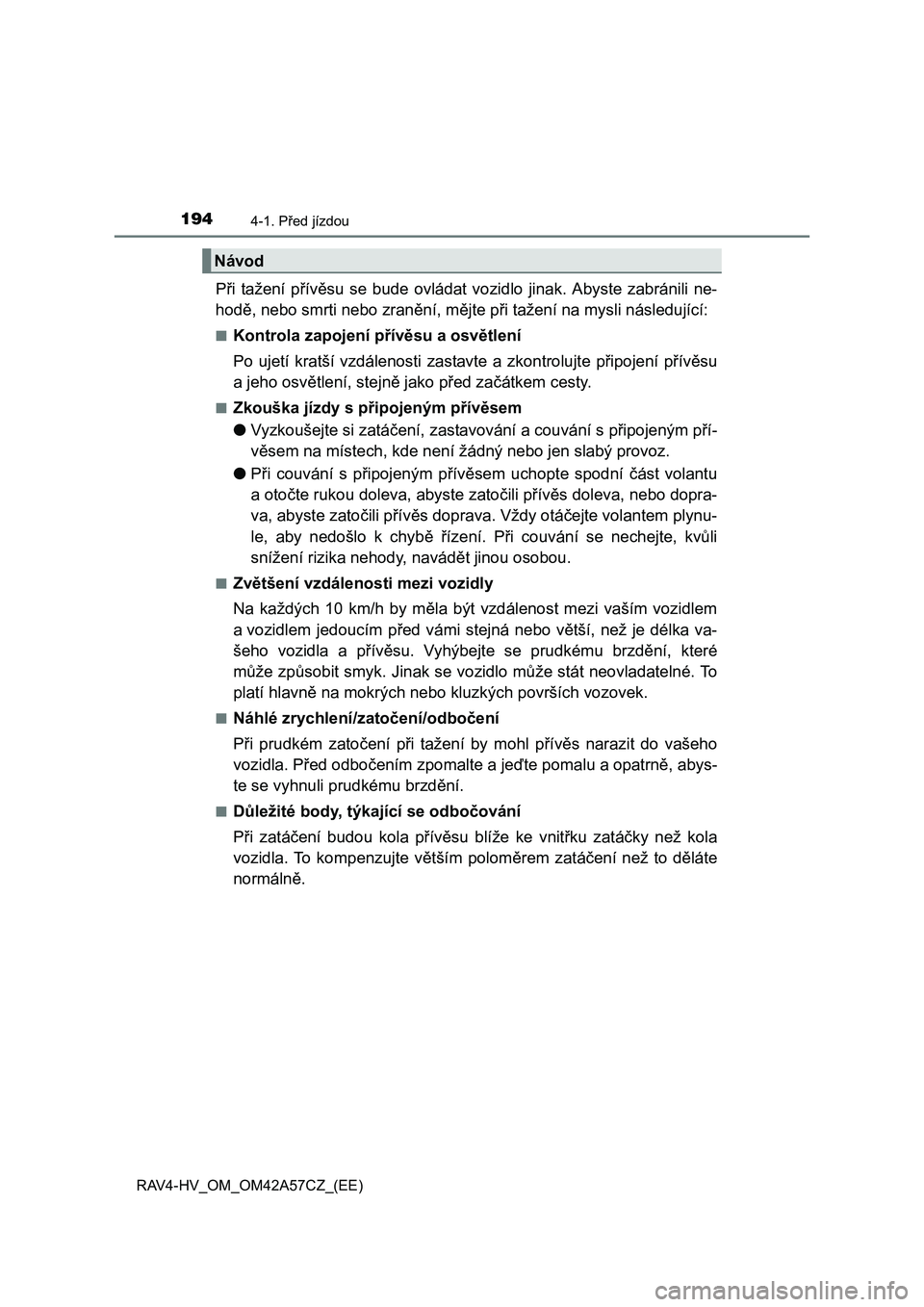

1944-1. Před jízdou
RAV4-HV_OM_OM42A57CZ_(EE)
Při tažení přívěsu se bude ovládat vozidlo jinak. Abyste zabránili ne-
hodě, nebo smrti nebo zranění, mějte při tažení na mysli následující:
■Kontrola zapojení přívěsu a osvětlení
Po ujetí kratší vzdálenosti zastavte a zkontrolujte připojení přívěsu
a jeho osvětlení, stejně jako před začátkem cesty.
■Zkouška jízdy s připojeným přívěsem
●Vyzkoušejte si zatáčení, zastavování a couvání s připojeným pří-
věsem na místech, kde není žádný nebo jen slabý provoz.
●Při couvání s připojeným přívěsem uchopte spodní část volantu
a otočte rukou doleva, abyste zatočili přívěs doleva, nebo dopra-
va, abyste zatočili přívěs doprava. Vždy otáčejte volantem plynu-
le, aby nedošlo k chybě řízení. Při couvání se nechejte, kvůli
snížení rizika nehody, navádět jinou osobou.
■Zvětšení vzdálenosti mezi vozidly
Na každých 10 km/h by měla být vzdálenost mezi vaším vozidlem
a vozidlem jedoucím před vámi stejná nebo větší, než je délka va-
šeho vozidla a přívěsu. Vyhýbejte se prudkému brzdění, které
může způsobit smyk. Jinak se vozidlo může stát neovladatelné. To
platí hlavně na mokrých nebo kluzkých površích vozovek.
■Náhlé zrychlení/zatočení/odbočení
Při prudkém zatočení při tažení by mohl přívěs narazit do vašeho
vozidla. Před odbočením zpomalte a jeďte pomalu a opatrně, abys-
te se vyhnuli prudkému brzdění.
■Důležité body, týkající se odbočování
Při zatáčení budou kola přívěsu blíže ke vnitřku zatáčky než kola
vozidla. To kompenzujte větším poloměrem zatáčení než to děláte
normálně.
Návod

1954-1. Před jízdou
4
Jízda
RAV4-HV_OM_OM42A57CZ_(EE)■
Důležité body, týkající se stability
Pohyb vozidla způsobený nerovným povrchem vozovky a silný boč-
ní vítr zhoršují ovládání. Vozidlo se může také rozhoupat při před-
jíždění autobusů nebo velkých kamionů. Často kontrolujte provoz
za vozidlem, když jedete vedle takových vozidel. Jakmile takový
pohyb vozidla nastane, ihned začněte plynule zpomalovat pomalým
brzděním. Při brzdění vždy udržujte přímý směr.
■Předjíždění jiných vozidel
Před změnou jízdního pruhu si ověřte celkovou délku vašeho vozidla
a přívěsu a ujistěte se, že vzdálenost mezi vozidly je dostatečná.
■Informace o řazení
Z důvodu udržení účinnosti brzdění motorem a výkonu systému do-
bíjení, když používáte brzdění motorem, nepoužívejte převodovku
v D. (S. 205)
■Pokud se přehřívá motor
Tažení naloženého přívěsu v táhlém a prudkém stoupání při tep-
lotách přes 30 C může způsobit přehřátí motoru. Pokud ukazatel
teploty chladicí kapaliny motoru signalizuje, že se motor přehřívá,
ihned vypněte klimatizaci, sjeďte ze silnice a zastavte vozidlo na
bezpečném místě. (S. 498)
■Když vozidlo parkujete
Vždy umístěte pod kola vozidla i přívěsu klíny. Pevně zabrzděte
parkovací brzdu a řadicí páku přesuňte do P.

1964-1. Před jízdou
RAV4-HV_OM_OM42A57CZ_(EE)
VÝSTRAHA
Řiďte se instrukcemi popsanými v této kapitole.
Jejich nedodržení může zapříčinit nehodu, mající za následek smrt nebo váž-
ná zranění.
■Pokyny pro tažení přívěsu
Při tažení se ujistěte, že není překročen žádný z hmotnostních limitů.
(S. 187)
■Abyste zabránili nehodě nebo zranění
●Vozidla s kompaktním rezervním kolem:
Netáhněte přívěs, když je na vozidle namontováno kompaktní rezervní
kolo.
●Vozidla se sadou pro nouzovou opravu pneumatiky:
Netáhněte přívěs, když je namontovaná pneumatika opravena pomocí
sady pro nouzovou opravu pneumatiky.
●Nepoužívejte tempomat nebo adaptivní tempomat (je-li ve výbavě), když
táhnete přívěs.
■Rychlost vozidla při tažení
Dodržujte maximální povolené rychlosti stanovené pro tažení přívěsu.
■Před prudkým nebo táhlým klesáním
Zpomalte a zařaďte nižší převodový stupeň. Nikdy však neřaďte nižší pře-
vodový stupeň náhle, když jedete z prudkého kopce nebo př
i dlouhém kle-
sání.
■Ovládání brzdového pedálu
Vyvarujte se častého nebo dlouhého sešlápnutí brzdového pedálu.
To by mohlo způsobit přehřátí brzd nebo snížení jejich účinnosti.
UPOZORNĚNÍ
■Nepřipojujte osvětlení přívěsu napřímo.
Napřímo připojené osvětlení přívěsu může poškodit elektrický systém vaše-
ho vozidla a způsobit tak poruchu.

197
4
4-2. Postupy pro jízdu
Jízda
RAV4-HV_OM_OM42A57CZ_(EE)
Spínač POWER (zapalování)
Zkontrolujte, zda je zabrzděna parkovací brzda.
Zkontrolujte, zda je řadicí páka v P.
Sešlápněte pevně brzdový pedál.
Na multiinformačním displeji se zobrazí .
Pokud se nezobrazí, hybridní systém nelze nastartovat.
St i sk něte spínač POWER.
Pokud se rozsvítí indikátor "READY",
hybridní systém bude fungovat nor-
málně.
Držte sešlápnutý brzdový pedál, až
se rozsvítí indikátor "READY".
Hybridní systém může být nastarto-
ván z kteréhokoliv režimu spínače
POWER.
Zkontrolujte, že indikátor "READY" svítí.
Vozidlo se nebude pohybovat, když indikátor "READY" nesvítí.
Provedením následujících činností, když máte u sebe elektronic-
ký klíč, startujete hybridní systém nebo přepínáte režimy spína-
če POWER.
Startování hybridního systému
1
2
3
4
5

1984-2. Postupy pro jízdu
RAV4-HV_OM_OM42A57CZ_(EE)
Úplně zastavte vozidlo.
Přesuňte řadicí páku do P.
Zabrzděte parkovací brzdu. (S. 210)
St i sk něte spínač POWER.
Uvolněte brzdový pedál a zkontrolujte, že zobrazení na přístrojové
desce je vypnuto.
Režimy je možné přepínat stisknutím spínače POWER při uvolněném
brzdovém pedálu. (Režim se přepne při každém stisknutí spínače.)
Vypnuto
*
Mohou být používána varovná
světla.
Multiinformační displej se nezobrazí.
Režim PŘÍSLUŠENSTVÍ
Některé elektrické součásti, jako je
audiosystém, je možné používat.
Na multiinformačním displeji se
zobrazí "POWER ON".
Režim ZAPNUTO
Všechny elektrické součásti je mož-
né používat.
Na multiinformačním displeji se
zobrazí "POWER ON".
*: Pokud je řadicí páka v poloze jiné
než P, když vypínáte hybridní sys-
tém, spínač POWER se přepne do
režimu PŘÍSLUŠENSTVÍ, nikoliv
do VYPNUTO.
Vypnutí hybridního systému
Přepínání režimů spínače POWER
1
2
3
4
5
1
2
3

1994-2. Postupy pro jízdu
4
Jízda
RAV4-HV_OM_OM42A57CZ_(EE)
Pokud vypnete hybridní systém s řadicí pákou v poloze jiné než P,
spínač POWER se nevypne, ale místo toho se přepne do režimu PŘÍ-
SLUŠENSTVÍ. Pro vypnutí spínače proveďte následující postup:
Zkontrolujte, zda je zabrzděna parkovací brzda.
Přesuňte řadicí páku do P.
Zkontrolujte, že je na multiinformačním displeji zobrazeno "Turn Off
Vehicle", a pak stiskněte jednou spínač POWER.
Zkontrolujte, že "Turn Off Vehicle" na multiinformačním displeji ne-
svítí.
■Funkce automatického vypnutí napájení
Pokud je vozidlo ponecháno v režimu PŘÍSLUŠENSTVÍ déle než 20 minut,
nebo ZAPNUTO (hybridní systém není v činnosti) více než jednu hodinu s řa-
dicí pákou v P, spínač POWER se automaticky vypne. Tato funkce však ne-
může zcela ochránit 12V akumulátor před vybitím. Nenechávejte vozidlo se
spínačem POWER v režimu PŘÍSLUŠENSTVÍ nebo ZAPNUTO po dlouhou
dobu, když není v činnosti hybridní systém.
■Zvuky a vibrace specifické pro hybridní vozidlo
S. 79
■Vybití baterie elektronického klíče
S. 140
■Když je okolní teplota nízká, např. během zimního období
Když startujete hybridní systém, doba blikání indikátoru "READY" může být
dlouhá. Neprovádějte s vozidlem žádnou činnost, dokud nebude indikátor
"READY" stále svítit, protože stálé svícení znamená, že je vozidlo schopno
jízdy.
■Podmínky ovlivňující činnost
S. 137
■Poznámky k funkci nastupování
S. 138
■Pokud hybridní systém nestartuje
●Systém imobilizéru nemusel být deaktivován. (S. 85)
Kontaktujte kteréhokoliv autorizovaného prodejce nebo servis Toyota, nebo
jiného řádně kvalifikovaného a vybaveného odborníka.
●Zkontrolujte, zda je řadicí páka bezpečně nastavena v P. Hybridní systém
nemusí jít nastartovat, pokud je řadicí páka přemístěna mimo P. Na multiin-
formačním displeji se zobrazí hlášení.
Když vypínáte hybridní systém s řadicí pákou v poloze jiné než P
1
2
3
4

2004-2. Postupy pro jízdu
RAV4-HV_OM_OM42A57CZ_(EE)
■ Zámek volantu
Po vypnutí spína če POWER a otevření a zavření dveří se uzamkne volant
pomocí funkce zámku volantu. Op ětovným ovládáním spínače POWER se
zámek volantu automaticky zruší.
■ Když nelze uvolnit zámek volantu
■ Předcházení přehřátí elektromotoru zámku volantu
Abyste p ředešli přehřátí elektromotoru zámku volantu, elektromotor může být
pozastaven, pokud je hybridní systém opakovan ě zapínán a vypínán během
krátké doby. V tom p řípadě ze zdržte používání hybridního systému. Po cca
10 sekundách za čne elektromotor zámku volantu opět fungovat.
■ Když se na multiinformačním displeji zobrazí "Check Entry & Start Sys-
tem" (Zkontrolujte systém nastupování a startování)
Systém m ůže mít poruchu. Nechte vozidlo ihned zkontrolovat kterýmkoliv au-
torizovaným prodejcem nebo servisem Toyota, nebo jiným řádně kvalifikova-
ným a vybaveným odborníkem.
■ Pokud se nerozsvítí indikátor "READY"
V p řípadě, že se indikátor "READY" nerozsvítí ani po provedení správných
postup ů pro startování vozidla, ihned kontaktujte kteréhokoliv autorizovaného
prodejce nebo servis Toyota, nebo jiného řádně kvalifikovaného a vybavené-
ho odborníka.
■ Pokud má hybridní systém poruchu
 S. 441
■ Pokud je vybitá baterie elektronického klíče
 S. 407
■ Ovládání spínače POWER
● Když ovládáte spínač POWER, postačí jeden krátký, pevný stisk. Pokud je
spína č stisknut nesprávně, hybridní systém se nemusí nastartovat nebo se
režim spína če POWER nemusí přepnout. Není nutné spínač stisknout a dr-
žet.
● Pokud se pokusíte znovu nastartovat hybridní systém ihned po vypnutí spí-
na če POWER, v určitých případech nemusí být možné hybridní systém na-
startovat. Po vypnutí spína če POWER počkejte několik sekund, než budete
znovu startovat hybridní systém.
Na multiinforma čním displeji se zobrazí
hlášení.
Zkontrolujte, zda je řadicí páka v nastave-
na v P. Stiskn ěte spínač POWER, přičemž
otá čejte volantem vlevo a vpravo.
