7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie561
7
Obs∏uga techniczna i konserwacja
W komorze silnikowej znajdujà si´ mechanizmy, które mogà niespodziewanie
zadzia∏aç, jak równie˝ p∏yny, które mogà byç goràce, a tak˝e urzàdzenia, które
mogà byç pod napi´ciem. W celu unikni´cia Êmierci lub powa˝nych obra˝eƒ
cia∏a nale˝y przestrzegaç poni˝szych zaleceƒ.
Podczas wykonywania czynnoÊci serwisowych w komorze silnikowej
Upewniç si´, czy na wyÊwietlaczu g∏ównym nie wyÊwietla si´ komunikat
„Accessory”, „Ignition ON” lub przebieg samochodu (
S. 208) i czy
lampka kontrolna stanu gotowoÊci „READY” jest wy∏àczona.
Trzymaç d∏onie, elementy odzie˝y oraz narz´dzia z dala od wentylatorów.
BezpoÊrednio po zatrzymaniu samochodu nie dotykaç silnika, sterowni-
ka mocy, ch∏odnicy, kolektora wydechowego ani innych elementów, które
mogà byç goràce. Równie˝ oleje i p∏yny mogà byç goràce.
Nie pozostawiaç w komorze silnikowej ˝adnych ∏atwopalnych materia∏ów,
np. papieru, szmat.
W pobli˝u elementów uk∏adu paliwowego nie wolno paliç i powodowaç
iskrzenia ani zbli˝aç si´ z otwar tym ogniem. Opary paliwa sà ∏atwopalne.
Podczas prac przy akumulatorze 12-woltowym nale˝y zachowaç maksy-
malnà ostro˝noÊç. Zawiera on trujàcy i ˝ràcy kwas siarkowy.
P∏yn hamulcowy jest niebezpieczny dla skóry i oczu, a tak˝e powoduje
uszkodzenia powierzchni lakierowanych. W przypadku dostania si´ p∏y-
nu do oczu lub na r´ce nale˝y je natychmiast przemyç czystà wodà.
W razie dalszego odczuwania dyskomfor tu nale˝y zg∏osiç si´ do lekarza.
Podczas wykonywania czynnoÊci serwisowych w pobli˝u wentylatorów
elektrycznych i ch∏odnicy
Upewniç si´, ˝e przyciskiem rozruchu wybrany jest stan wy∏àczony.
Elektrycznie nap´dzane wentylatory ch∏odnicy mogà samoczynnie ruszyç,
je˝eli przyciskiem rozruchu wybrany jest stan ON, w∏àczony jest uk∏ad klima-
tyzacji i/lub temperatura p∏ynu w uk∏adzie ch∏odzenia silnika jest wysoka.
(
S. 572)
Okulary ochronne
Nale˝y zak∏adaç okulary ochronne, aby os∏oniç oczy przed rozpryskami
p∏ynów i innymi niebezpiecznymi materia∏ami.
69 PRIUS Plug_in OM47A89E 9/2/17 8:42 Page 561 (Black plate)

5627-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Wyj´ty filtr powietrza
Jazda bez filtra powietrza doprowadzanego do silnika grozi przyspieszonym
zu˝yciem mechanicznym silnika, spowodowanym przez znajdujàce si´ w po-
wietrzu zanieczyszczenia.
Zbyt niski lub zbyt wysoki poziom p∏ynu hamulcowego
Poziom p∏ynu hamulcowego w zbiorniczku nieco obni˝a si´ w miar´ zu˝y-
wania si´ ok∏adzin ciernych, a tak˝e przy wysokim poziomie p∏ynu w aku-
mulatorze ciÊnienia.
Je˝eli poziom p∏ynu hamulcowego w zbiorniczku wymaga cz´stego uzupe∏-
niania, mo˝e to oznaczaç powa˝nà awari´.
69 PRIUS Plug_in OM47A89E 9/2/17 8:42 Page 562 (Black plate)

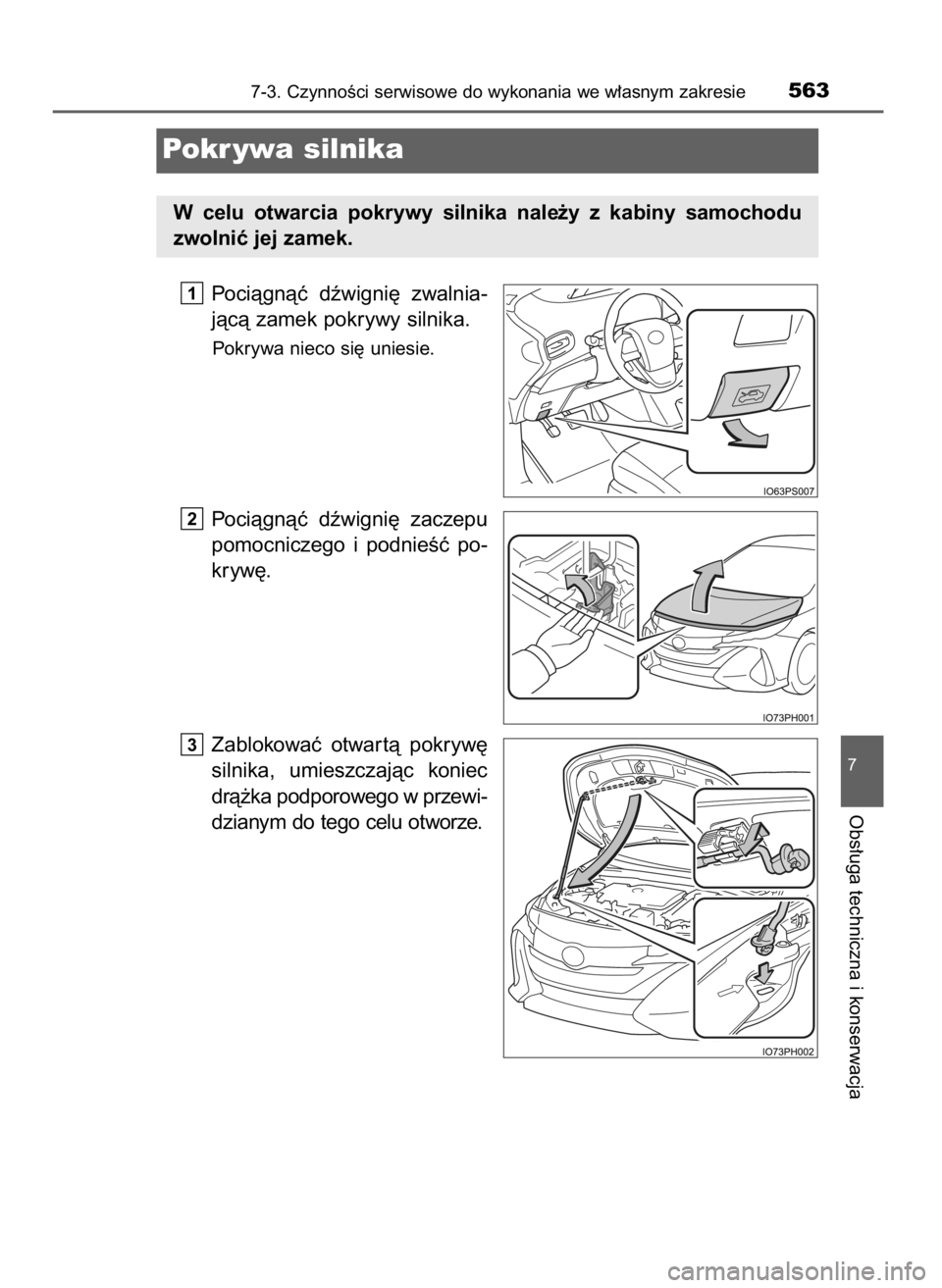

Pociàgnàç dêwigni´ zwalnia-
jàcà zamek pokrywy silnika.
Pokrywa nieco si´ uniesie.
Pociàgnàç dêwigni´ zaczepu
pomocniczego i podnieÊç po-
kryw´.
Zablokowaç otwar tà pokryw´
silnika, umieszczajàc koniec
drà˝ka podporowego w przewi-
dzianym do tego celu otworze.
3
2
1
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie563
7
Obs∏uga techniczna i konserwacja
Pokr ywa silnika
W celu otwarcia pokrywy silnika nale˝y z kabiny samochodu
zwolniç jej zamek.
69 PRIUS Plug_in OM47A89E 9/2/17 8:42 Page 563 (Black plate)

5647-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Przed rozpocz´ciem jazdy
Sprawdziç, czy pokrywa silnika jest prawid∏owo zamkni´ta i zablokowana.
Nieprawid∏owo zablokowana pokrywa mo˝e niespodziewanie unieÊç si´
podczas jazdy, doprowadzajàc do wypadku, w wyniku którego mo˝e dojÊç
do Êmierci lub powa˝nych obra˝eƒ cia∏a.
W celu unikni´cia ryzyka oparzenia
Nie dotykaç elementów uk∏adu klimatyzacji
podczas dzia∏ania spr´˝arki uk∏adu klimaty-
zacji lub bezpoÊrednio po jej zatrzymaniu,
poniewa˝ elementy uk∏adu klimatyzacji sà
goràce.
Dotkni´cie d∏oƒmi elementów uk∏adu klima-
tyzacji przed ich sch∏odzeniem, mo˝e spo-
wodowaç oparzenia.
Po podparciu pokrywy silnika drà˝kiem podporowym
Nale˝y upewniç si´, czy pokrywa silnika zosta∏a prawid∏owo podpar ta drà˝-
kiem podporowym i zabezpieczona przed przypadkowym opadni´ciem na
g∏ow´ lub innà cz´Êç cia∏a.
Podczas zamykania pokrywy silnika
Podczas zamykania pokrywy silnika nale-
˝y zachowaç szczególnà ostro˝noÊç, aby
nie dosz∏o do przytrzaÊni´cia, np. palców.
Podczas zamykania pokrywy silnika
Przed zamkni´ciem pokrywy silnika nale˝y upewniç si´, ˝e drà˝ek podpo-
rowy zosta∏ umieszczony w odpowiednim zaczepie. Zamkni´cie pokrywy
silnika z niezabezpieczonym drà˝kiem podporowym mo˝e doprowadziç do
jej wygi´cia.
69 PRIUS Plug_in OM47A89E 9/2/17 8:42 Page 564 (Black plate)

Z przodu
PodnoÊnik warsztatowy ustawiç przed przednim zawieszeniem.
Z ty∏u
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie565
7
Obs∏uga techniczna i konserwacja
Ustawienie podnoÊnika warsztatowego
Podczas u˝ywania podnoÊnika warsztatowego nale˝y post´po-
waç zgodnie z instrukcjà jego obs∏ugi, wykonujàc wszystkie
czynnoÊci w bezpieczny sposób.
Podczas podnoszenia samochodu nale˝y prawid∏owo ustawiç
podnoÊnik warsztatowy. Nieprawid∏owe ustawienie podnoÊnika
warsztatowego grozi uszkodzeniem samochodu i spowodowaniem
obra˝eƒ cia∏a.
69 PRIUS Plug_in OM47A89E 9/2/17 8:42 Page 565 (Black plate)

5667-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Komora silnikowa
Zbiornik wyrównawczy
w uk∏adzie ch∏odzenia silnika
(
S. 570)
Skrzynki bezpieczników
(
S. 619)
Miarka poziomu oleju
silnikowego (
S. 567)
Korek wlewu oleju do silnika
(
S. 568)
Zbiornik p∏ynu
do spryskiwaczy (
S. 578)Akumulator 12-woltowy
(
S. 573)
Zbiornik wyrównawczy
w uk∏adzie ch∏odzenia
sterownika mocy (
S. 570)
Ch∏odnica (
S. 572)
Skraplacz (
S. 572)
Elektryczne wentylatory
ch∏odnicy
69 PRIUS Plug_in OM47A89E 9/2/17 8:42 Page 566 (Black plate)

Poziom oleju sprawdza si´ za pomocà miarki przy wy∏àczonym silni-
ku, gdy jest on rozgrzany do temperatury roboczej.
Sprawdzanie poziomu oleju w silniku
Zatrzymaç samochód w bezpiecznym miejscu, na twardym
i p∏askim pod∏o˝u. Rozgrzaç silnik, a nast´pnie, po wy∏àczeniu
hybrydowego uk∏adu nap´dowego, odczekaç minimum 5 minut,
umo˝liwiajàc Êciekni´cie oleju na spód silnika.
Wyciàgnàç miark´, trzyma-
jàc szmatk´ pod jej koƒców-
kà.
Wytrzeç miark´ do sucha.
Z powrotem wsunàç ca∏kowicie miark´.
Ponownie wyciàgnàç miark´ i, trzymajàc szmatk´ pod jej koƒ-
cówkà, odczytaç poziom oleju.
Poziom minimalny
Poziom prawid∏owy
Poziom maksymalny
Wytrzeç miark´ do sucha i wsunàç jà ca∏kowicie z powrotem.
6
5
4
3
2
1
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie567
7
Obs∏uga techniczna i konserwacja
Olej w silniku
69 PRIUS Plug_in OM47A89E 9/2/17 8:42 Page 567 (Black plate)

Dolewanie oleju
Je˝eli Êlad oleju jest poni˝ej
lub prawie na poziomie kreski
oznaczajàcej poziom minimalny,
dolaç oleju silnikowego takiego
samego rodzaju, jaki znajduje
si´ w silniku.
Przed dolaniem oleju nale˝y sprawdziç jego rodzaj oraz przygotowaç
potrzebne narz´dzia.
Zdjàç korek wlewu oleju, odkr´cajàc go w kierunku przeciwnym do
ruchu wskazówek zegara.
Dolewaç olej ma∏ymi porcjami, kontrolujàc jego poziom za pomocà
miarki.
Na∏o˝yç korek wlewu oleju i dokr´ciç zgodnie z ruchem wskazówek
zegara.
Zu˝ycie oleju silnikowego
Podczas jazdy zu˝ywana jest pewna iloÊç oleju silnikowego. W nast´pujàcych
sytuacjach zu˝ycie oleju mo˝e wzrosnàç, a olej trzeba b´dzie uzupe∏niç po-
mi´dzy przeglàdami okresowymi.
Gdy silnik jest nowy, np. bezpoÊrednio po zakupie pojazdu lub po wymianie
silnika.
Je˝eli zostanie u˝yty olej o niskiej jakoÊci lub o niew∏aÊciwej lepkoÊci.
Podczas jazdy z du˝ymi pr´dkoÊciami, z du˝ym obcià˝eniem lub podczas
cz´stego przyspieszania i hamowania.
Je˝eli silnik pracuje przez d∏u˝szy czas na biegu ja∏owym lub podczas cz´stej
jazdy w ruchu ulicznym o du˝ym nat´˝eniu.
3
2
1
5687-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Gatunek olejuS. 700
Narz´dziaCzysty lejek IloÊç oleju (poziom minimalny
poziom maksymalny)1,5 L
