2016 TOYOTA C-HR Manuel du propriétaire (in French)

1292. Combiné d’instruments
2
Combiné d’instruments
C-HR_OM_Europe_OM10529K
Affichage des messages d’alerte
Sélectionnez pour afficher les messages d’alerte et les mesures à prendre si
une défaillance est détectée. ( P. 704)
Affichage des configurations
Sélectionnez pour configurer l’affichage de l’instrumentation et l’utilisation de
certaines fonctions du véhicule. ( P. 132)
Vous utilisez le sélecteur
d’instrumentation pour piloter l’écran
multifonctionnel.
Retour à l’écran précédent
Validation/programmation
Sélection d’un élément/
changement des pages
● Consommation instantanée de carburant (affichage graphique/affichage
numérique)*1
Affiche le niveau instantané de consommation de carburant.
● Consommation moyenne de carburant (après remise à zéro*2/après
démarrage/après ravitaillement en carburant)*1
Affiche la consommation moyenne de carburant depuis que la fonction a été remise
à zéro, depuis que le moteur a été démarré, et depuis que le véhicule a été
ravitaillé en carburant, respectivement
Utilisez la consommation moyenne de carburant affichée comme valeur de
référence.
● Vitesse moyenne du véhicule (après remise à zéro*2/après démarrage)*1
Affiche la vitesse moyenne du véhicule depuis que la fonction a été remise à zéro
et depuis que le moteur a été démarré, respectivement
● Temps écoulé (après remise à zéro*2/après démarrage)*1
Affiche le temps écoulé depuis que la fonction a été remise à zéro et depuis que le
moteur a été démarré, respectivement
Utilisation du sélecteu r d’instrumentation
1
2
3
Informations de parcours

1302. Combiné d’instruments
C-HR_OM_Europe_OM10529K
●Distance (autonomie restante/après démarrage)*1
Affiche la distance maximum estimée pouvoir être parcourue avec la quantité de
carburant restant, et la distance parcourue depuis que le moteur a été démarré,
respectivement
• Cette distance est calculée sur la base de la consommation moyenne de
carburant. Par conséquent, la distance pouvant être effectivement parcourue
peut varier par rapport à celle affichée.
• Si vous n’ajoutez qu’une petite quantité de carburant, l’affichage peut ne pas
être mis à jour.
Lorsque vous faites le plein de carburant, mettez le contacteur de démarrage
sur arrêt. Si vous faites le plein en carburant du véhicule sans mettre le
contacteur de démarrage sur arrêt, l’affichage peut ne pas être mis à jour.
● Durée d’action du système Stop & Start (sur modèles équipés)*3
Indique la durée totale pendant laquelle le moteur a été arrêté sur action du
système Stop & Start pendant le cycle actuel d’arrêt du moteur.
● Indicateur de plage d’écoconduite
P. 1 3 4
●Compteur de vitesse
Indique la vitesse du véhicule.
●Affichage du système 4RM à Commande dynamique de couple (modèles
4RM)
 P. 1 3 5

1312. Combiné d’instruments
2
Combiné d’instruments
C-HR_OM_Europe_OM10529K
●Alerte de louvoiement (sur modèles équipés)
Détecte le louvoiement du véhicule sur sa voie de circulation, lequel est souvent
associé à une baisse de la vigilance du conducteur, et indique cette baisse de
vigilance au moyen d’un barregraphe.
Plus la barre est courte, plus le conducteur est susceptible d’avoir besoin de se
reposer.
Cet affichage fait partie du système LDA (Alerte de sortie de voie) avec correction
active. L’affichage est actif lorsque les conditions d’intervention de l’alerte de
louvoiement du véhicule sont remplies. ( P. 315)
●Affichage éteint
Le système affiche un écran noir.
*1: Programmation possible comme Informations de parcours 1 et 2. (P. 132)
*2: Procédures de remise à zéro:
• Sélectionnez une fonction à remettre à zéro avec le sélecteur d’instrumentation,
puis appuyez longuement sur pour remettre à zéro.
• S’il y a plus d’une seule fonction pouvant être remise à zéro, des cases à cocher
sont affichées en regard de chacune d’elles.
*3: Programmation possible comme Informations de parcours 3. ( P. 132)

1322. Combiné d’instruments
C-HR_OM_Europe_OM10529K
Les options suivantes sont paramétrables, voir P. 776.
Pour les fonctions qu’il est possible d’activer ou désactiver, elles alternent entre les
états marche et arrêt chaque fois que vous appuyez sur .
● LDA (Alerte de sortie de voie) (P. 315)*1
Sélectionnez pour configurer les options suivantes.
• Marche/arrêt de la correction active
• Sensibilité d’alerte
• Marche/arrêt de l’alerte de louvoiement
• Sensibilité au louvoiement
● PCS (Système de sécurité de pré-collision) (P. 298)*1
Sélectionnez pour configurer les options suivantes.
• Marche/arrêt du système PCS
• Sensibilité du système PCS
● BSM (Surveillance de l’angle mort) (P. 392)*1
Sélectionnez pour configurer les options suivantes.
• Marche/arrêt de la fonction BSM
• Marche/arrêt de la fonction RCTA*
*: L’activation/désactivation de la fonction RCTA n’est possible que lorsque la
fonction BSM est active.
● Aide au stationnement Toyota à capteurs (P. 408)*1
Sélectionnez pour activer/désactiver l’aide au stationnement Toyota à
capteurs.
● RSA (Assistant de signalisation routière) (P. 330)*1
Sélectionnez pour configurer le RSA (Assistant de signalisation routière).
● Sélection du mode de conduite (P. 385)*1
● Éclairage du combiné d’instruments
Sélectionnez pour régler la luminosité de l’éclairage du combiné
d’instruments.
Affichage des configurations

1332. Combiné d’instruments
2
Combiné d’instruments
C-HR_OM_Europe_OM10529K
●Paramètres du véhicule
Sélectionnez le menu pour configurer les options suivantes.
• Configuration du RSA (Assistant de signalisation routière)
( P. 335)*1
Sélectionnez pour configurer le RSA (Assistant de signalisation routière).
• Configuration du système Stop & Start (P. 379)*1
Sélectionnez pour configurer la priorité du système Stop & Start.
• Configuration du système d’alerte de pression des pneus
( P. 634)
Sélectionnez pour initialiser le système d’alerte de pression des pneus.
●Paramètres de l’instrumentation
Sélectionnez le menu pour configurer les options suivantes.
• Langue
Sélectionnez pour changer la langue à l’affichage.
•Unités
Sélectionnez pour changer l’unité de mesure de consommation de carburant.
• Configuration du témoin indicateur d’écoconduite*1
Sélectionnez pour activer/désactiver le témoin indicateur d’écoconduite
• Informations de parcours 1 à 3
Sélectionnez pour choisir jusqu’à 2 éléments à afficher dans un écran
d’informations de parcours; il est possible de configurer jusqu’à 3 écrans
d’informations de parcours.
• Affichage contextuel
Sélectionnez pour activer/désactiver les affichages contextuels*2, lesquels
peuvent apparaître dans certaines situations.
• Paramètres par défaut
Les paramètres d’instrumentation programmés ou modifiés seront supprimés ou
rétablis à leur valeur par défaut.
*1: Sur modèles équipés
*2: Affichage de la durée d’action du système Stop & Start (sur modèles équipés),
affichage du guidage sur itinéraire du système de navigation (sur modèles
équipés) et affichage d’appel entrant du système téléphonique mains libres (sur
modèles équipés).

1342. Combiné d’instruments
C-HR_OM_Europe_OM10529K
■Affichage contextuel
Dans certaines situations, notamment lorsque vous appuyez sur un bouton, des
informations contextuelles s’affichent temporairement à l’écran multifonctionnel.
Vous pouvez activer/désactiver la fonction d’affichage contextuel.
■ Désactivation automatique de l’affichage de configuration
Dans les situations suivantes, l’affichage de configuration permettant de paramétrer
les fonctions via le sélecteur d’instrumentation est automatiquement désactivé.
● Si un message d’alerte apparaît alors que l’affichage de configuration occupe l’écran
● Lorsque le véhicule se met en mouvement alors que l’affichage de configuration
occupe l’écran
■ Écran à cristaux liquides
De petites taches ou des halos lumineux peuvent apparaître sur l’écran. Il s’agit d’un
phénomène normal pour un écran à cristaux liquides, et il n’y a aucun problème à
continuer à l’utiliser.
■ Lorsque vous débranchez et rebranchez les bornes de la batterie
Les informations de parcours sont remises à zéro.
■ Indicateur de plage d’écoconduite (sur modèles équipés)
Matérialise la plage d’écoconduite et le niveau
d’écoconduite en fonction de l’accélération.
Plage d’écoconduite
Rapport d’écoconduite en fonction de
l’accélération
Si le véhicule évolue en dehors de la
plage d’écoconduite, la zone verte
disparaît et le témoin indicateur
d’écoconduite s’éteint. ( P. 1 1 8 )
1
2

1352. Combiné d’instruments
2
Combiné d’instruments
C-HR_OM_Europe_OM10529K
■ Affichage du système 4RM à Commande dynamique de couple (modèles 4RM)
■ Navigation par guidage fléché (véhicules équipés d’un système de navigation)
Affiche l’état fonctionnel du système 4RM à
Commande dynamique de couple, le braquage
(angle) des roues avant et l’état des forces
d’accélération.
Affichage du braquage des roues avant
Indique le braquage estimé des roues
avant.
Affichage de la répartition de couple
Indique la quantité de couple moteur
appliqué.
Affichage des forces d’accélération
Indique en temps réel l’état des forces
d’accélération.
L’information de navigation par guidage fléché
n’est affichée que lorsque le système de
navigation fournit effectivement un guidage sur
itinéraire. À l’approche d’un virage, le système
affiche la distance jusqu’au virage et
l’orientation du virage.
Sens du changement de direction
L’image représentée peut être différente
de la véritable intersection.
Distance jusqu’au prochain changement
de direction
1
2
3
1
2

1362. Combiné d’instruments
C-HR_OM_Europe_OM10529K

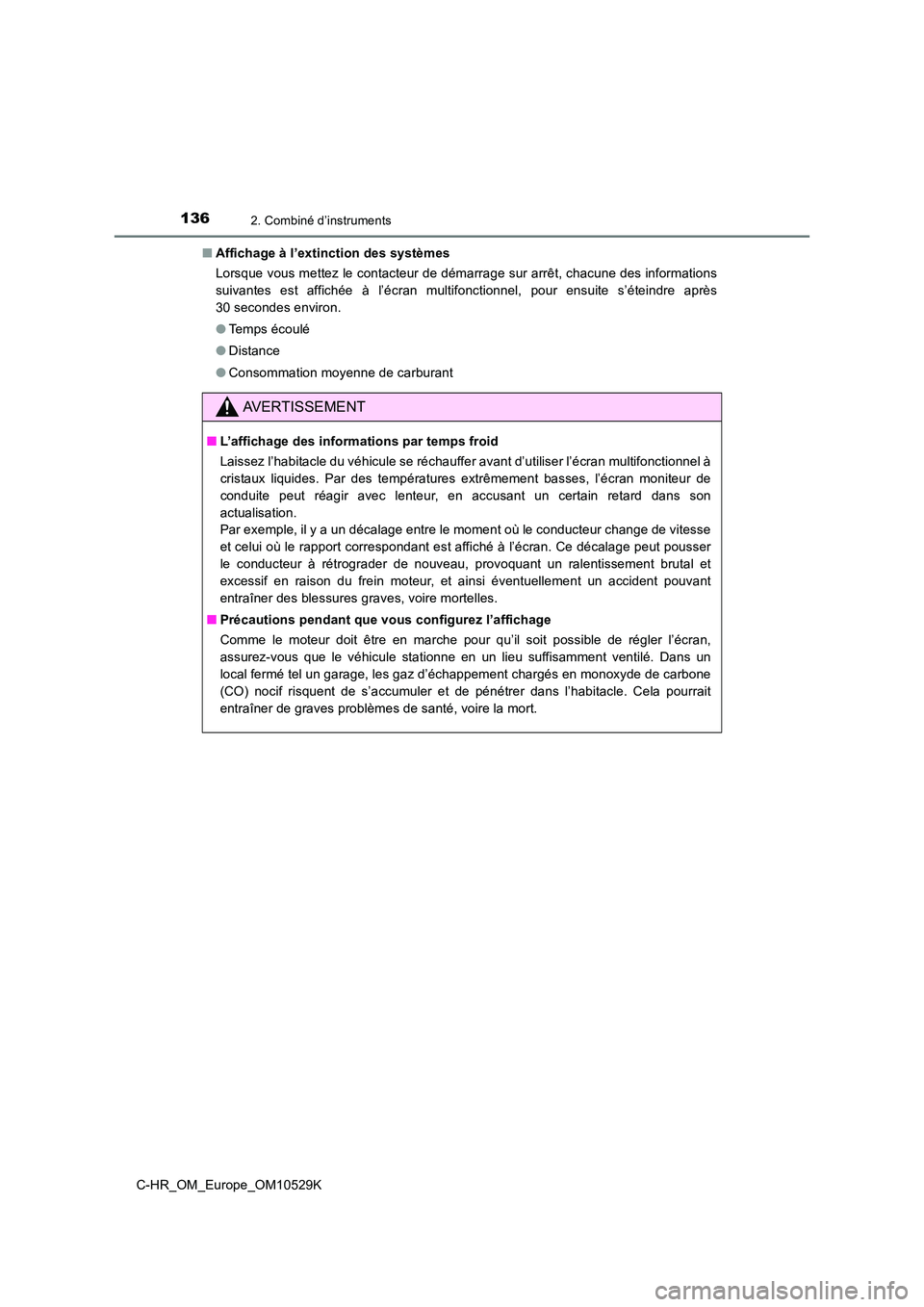

■ Affichage à l’extinction des systèmes
Lorsque vous mettez le contacteur de démarrage sur arrêt, chacune des informations
suivantes est affichée à l’écran multifonctionnel, pour ensuite s’éteindre après
30 secondes environ.
● Temps écoulé
● Distance
● Consommation moyenne de carburant
AVERTISSEMENT
■L’affichage des informations par temps froid
Laissez l’habitacle du véhicule se réchauffer avant d’utiliser l’écran multifonctionnel à
cristaux liquides. Par des températures extrêmement basses, l’écran moniteur de
conduite peut réagir avec lenteur, en accusant un certain retard dans son
actualisation.
Par exemple, il y a un décalage entre le moment où le conducteur change de vitesse
et celui où le rapport correspondant est affiché à l’écran. Ce décalage peut pousser
le conducteur à rétrograder de nouveau, provoquant un ralentissement brutal et
excessif en raison du frein moteur, et ainsi éventuellement un accident pouvant
entraîner des blessures graves, voire mortelles.
■ Précautions pendant que vous configurez l’affichage
Comme le moteur doit être en marche pour qu’il soit possible de régler l’écran,
assurez-vous que le véhicule stationne en un lieu suffisamment ventilé. Dans un
local fermé tel un garage, les gaz d’échappement chargés en monoxyde de carbone
(CO) nocif risquent de s’accumuler et de pénétrer dans l’habitacle. Cela pourrait
entraîner de graves problèmes de santé, voire la mort.
