5538-2. Stappen die genomen moeten worden in noodgevallen
AVENSIS_OM_OM20C20E_(EE)
8
Bij problemen

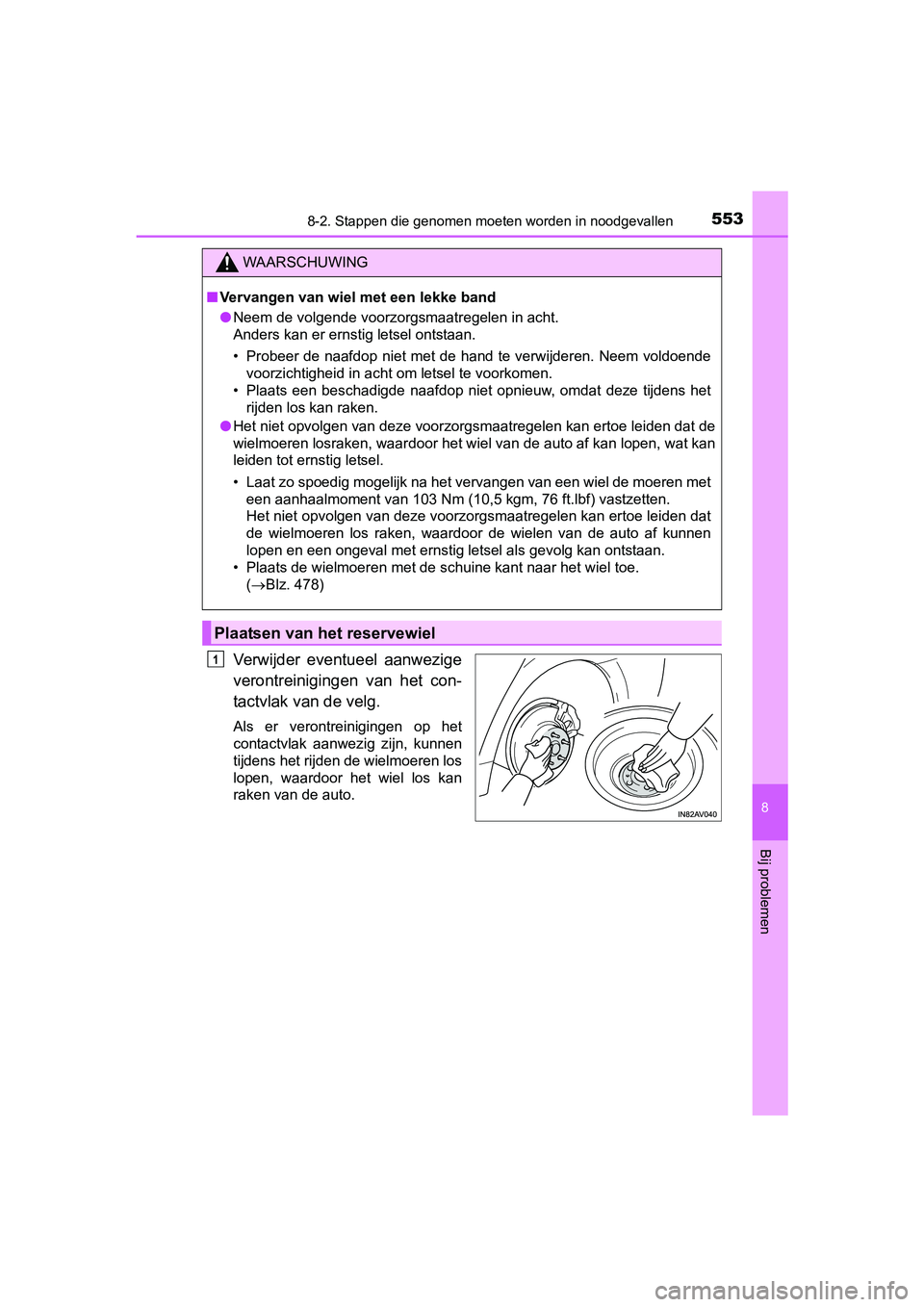

Verwijder eventueel aanwezige
verontreinigingen van het con-
tactvlak van de velg.
Als er verontreinigingen op het
contactvlak aanwezig zijn, kunnen
tijdens het rijden de wielmoeren los
lopen, waardoor het wiel los kan
raken van de auto.
WAARSCHUWING
■Vervangen van wiel met een lekke band
● Neem de volgende voorzorgsmaatregelen in acht.
Anders kan er ernstig letsel ontstaan.
• Probeer de naafdop niet met de hand te verwijderen. Neem voldoende
voorzichtigheid in acht om letsel te voorkomen.
• Plaats een beschadigde naafdop niet opnieuw, omdat deze tijdens het rijden los kan raken.
● Het niet opvolgen van deze voorzorgsmaatregelen kan ertoe leiden dat de
wielmoeren losraken, waardoor het wiel van de auto af kan lopen, wat kan
leiden tot ernstig letsel.
• Laat zo spoedig mogelijk na het vervangen van een wiel de moeren met
een aanhaalmoment van 103 Nm (10,5 kgm, 76 ft.lbf) vastzetten.
Het niet opvolgen van deze voorzorgsmaatregelen kan ertoe leiden dat
de wielmoeren los raken, waardoor de wielen van de auto af kunnen
lopen en een ongeval met ernstig letsel als gevolg kan ontstaan.
• Plaats de wielmoeren met de schuine kant naar het wiel toe. (Blz. 478)
Plaatsen van het reservewiel
1
AVENSIS_OM_OM20C20E_(EE).book Page 55 3 Tuesday, March 3, 2015 4:14 PM

5548-2. Stappen die genomen moeten worden in noodgevallen
AVENSIS_OM_OM20C20E_(EE)

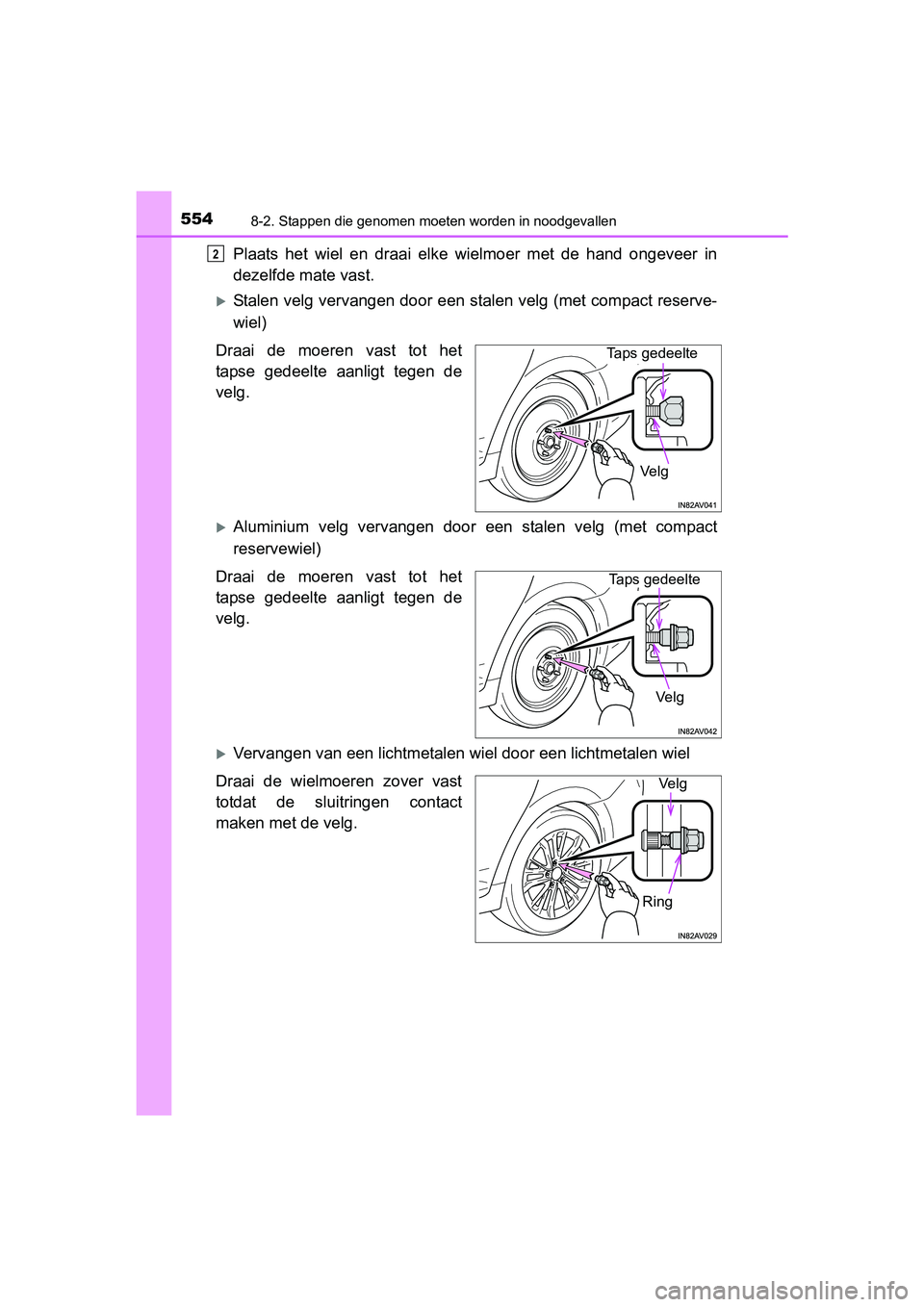

Plaats het wiel en draai elke wielmoer met de hand ongeveer in
dezelfde mate vast.
Stalen velg vervangen door een stalen velg (met compact reserve-
wiel)
Draai de moeren vast tot het
tapse gedeelte aanligt tegen de
velg.
Aluminium velg vervangen door een stalen velg (met compact
reservewiel)
Draai de moeren vast tot het
tapse gedeelte aanligt tegen de
velg.
Vervangen van een lichtmetalen wiel door een lichtmetalen wiel
Draai de wielmoeren zover vast
totdat de sluitringen contact
maken met de velg.
2
Ve l g
Taps gedeelte
Taps gedeelte
Ve l g
Ring
Ve l g
AVENSIS_OM_OM20C20E_(EE).book Page 55 4 Tuesday, March 3, 2015 4:14 PM

5558-2. Stappen die genomen moeten worden in noodgevallen
AVENSIS_OM_OM20C20E_(EE)
8
Bij problemen

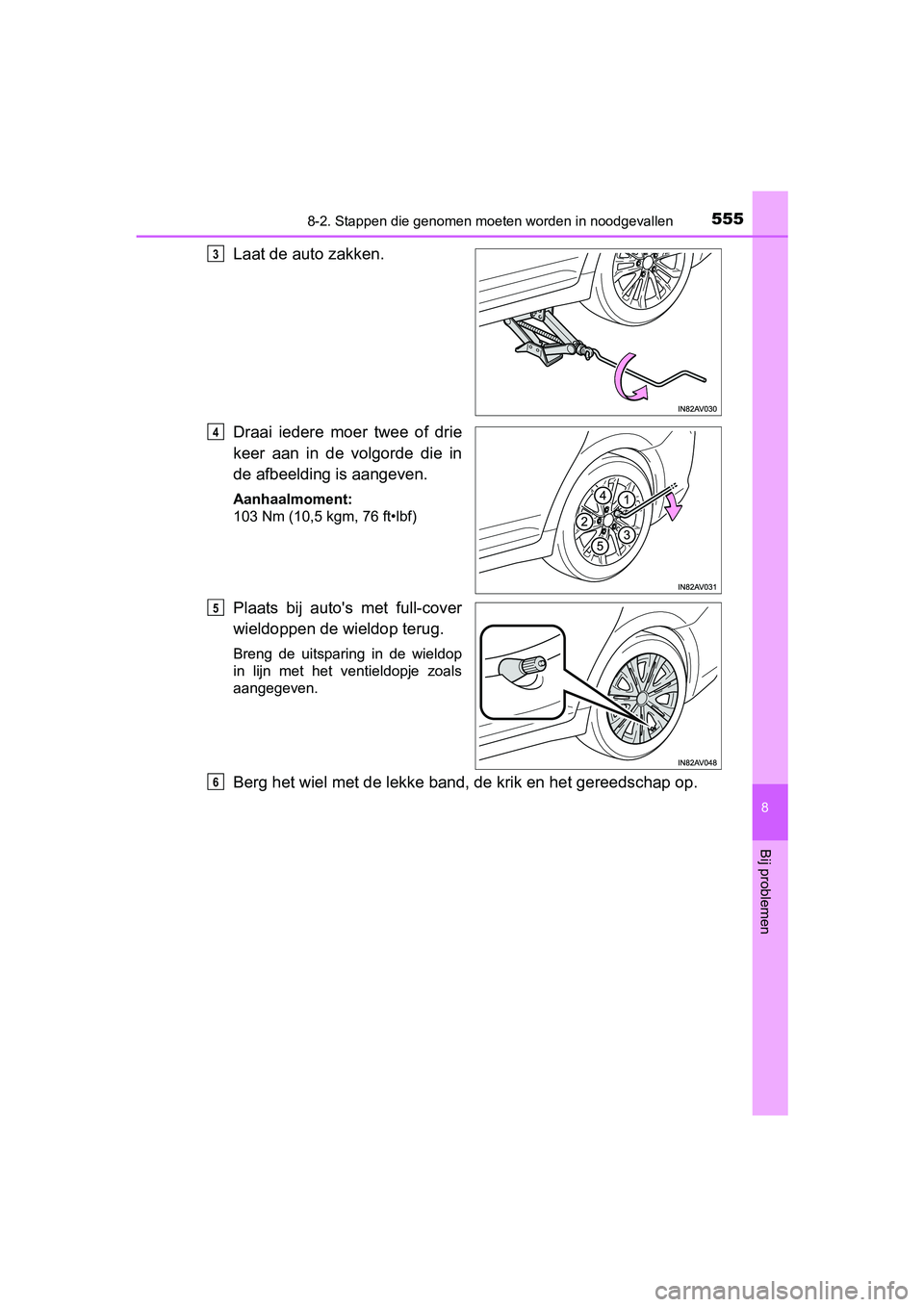

Laat de auto zakken.
Draai iedere moer twee of drie
keer aan in de volgorde die in
de afbeelding is aangeven.
Aanhaalmoment:
103 Nm (10,5 kgm, 76 ft•lbf)
Plaats bij auto's met full-cover
wieldoppen de wieldop terug.
Breng de uitsparing in de wieldop
in lijn met het ventieldopje zoals
aangegeven.
Berg het wiel met de lekke band, de krik en het gereedschap op.
3
4
5
6
AVENSIS_OM_OM20C20E_(EE).book Page 555 Tuesday, March 3, 2015 4:14 PM

5568-2. Stappen die genomen moeten worden in noodgevallen
AVENSIS_OM_OM20C20E_(EE)

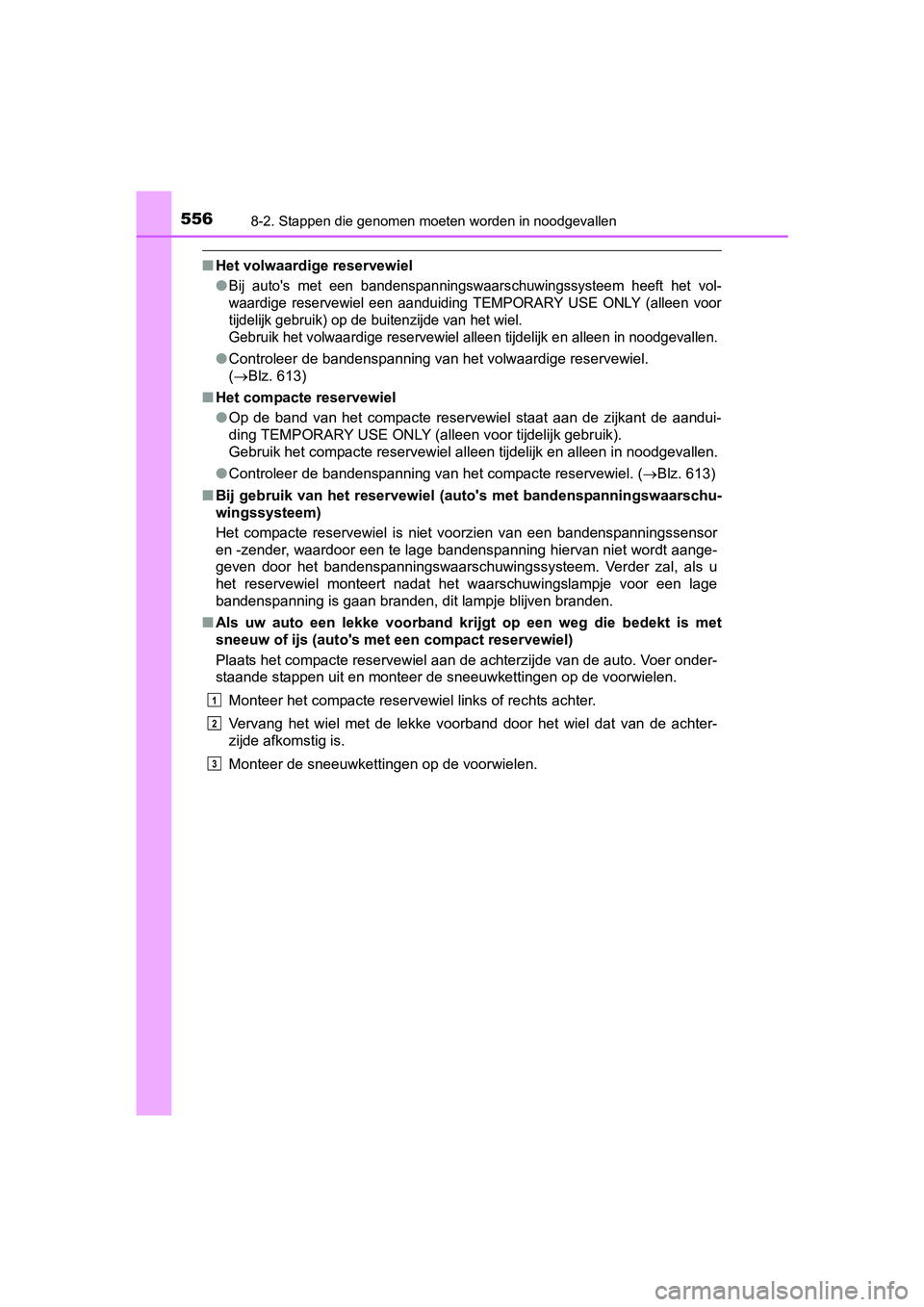

■Het volwaardige reservewiel
●
Bij auto's met een bandenspanningswaarschuwingssysteem heeft het vol-
waardige reservewiel een aanduiding TEMPORARY USE ONLY (alleen voor
tijdelijk gebruik) op de buitenzijde van het wiel.
Gebruik het volwaardige reservewiel alle en tijdelijk en alleen in noodgevallen.
●Controleer de bandenspanning van het volwaardige reservewiel.
(Blz. 613)
■ Het compacte reservewiel
●Op de band van het compacte reservewiel staat aan de zijkant de aandui-
ding TEMPORARY USE ONLY (alleen voor tijdelijk gebruik).
Gebruik het compacte reservewiel alleen tijdelijk en alleen in noodgevallen.
● Controleer de bandenspanning van het compacte reservewiel. ( Blz. 613)
■ Bij gebruik van het reservewiel (auto's met bandenspanningswaarschu-
wingssysteem)
Het compacte reservewiel is niet voorzien van een bandenspanningssensor
en -zender, waardoor een te lage bandenspanning hiervan niet wordt aange-
geven door het bandenspanningswaarschuwingssysteem. Verder zal, als u
het reservewiel monteert nadat het waarschuwingslampje voor een lage
bandenspanning is gaan branden, dit lampje blijven branden.
■ Als uw auto een lekke voorband krijgt op een weg die bedekt is met
sneeuw of ijs (auto's met een compact reservewiel)
Plaats het compacte reservewiel aan de achterzijde van de auto. Voer onder-
staande stappen uit en monteer de sneeuwkettingen op de voorwielen.
Monteer het compacte reservewiel links of rechts achter.
Vervang het wiel met de lekke voorband door het wiel dat van de achter-
zijde afkomstig is.
Monteer de sneeuwkettingen op de voorwielen.
1
2
3
AVENSIS_OM_OM20C20E_(EE).book Page 55 6 Tuesday, March 3, 2015 4:14 PM

5578-2. Stappen die genomen moeten worden in noodgevallen
AVENSIS_OM_OM20C20E_(EE)
8
Bij problemen

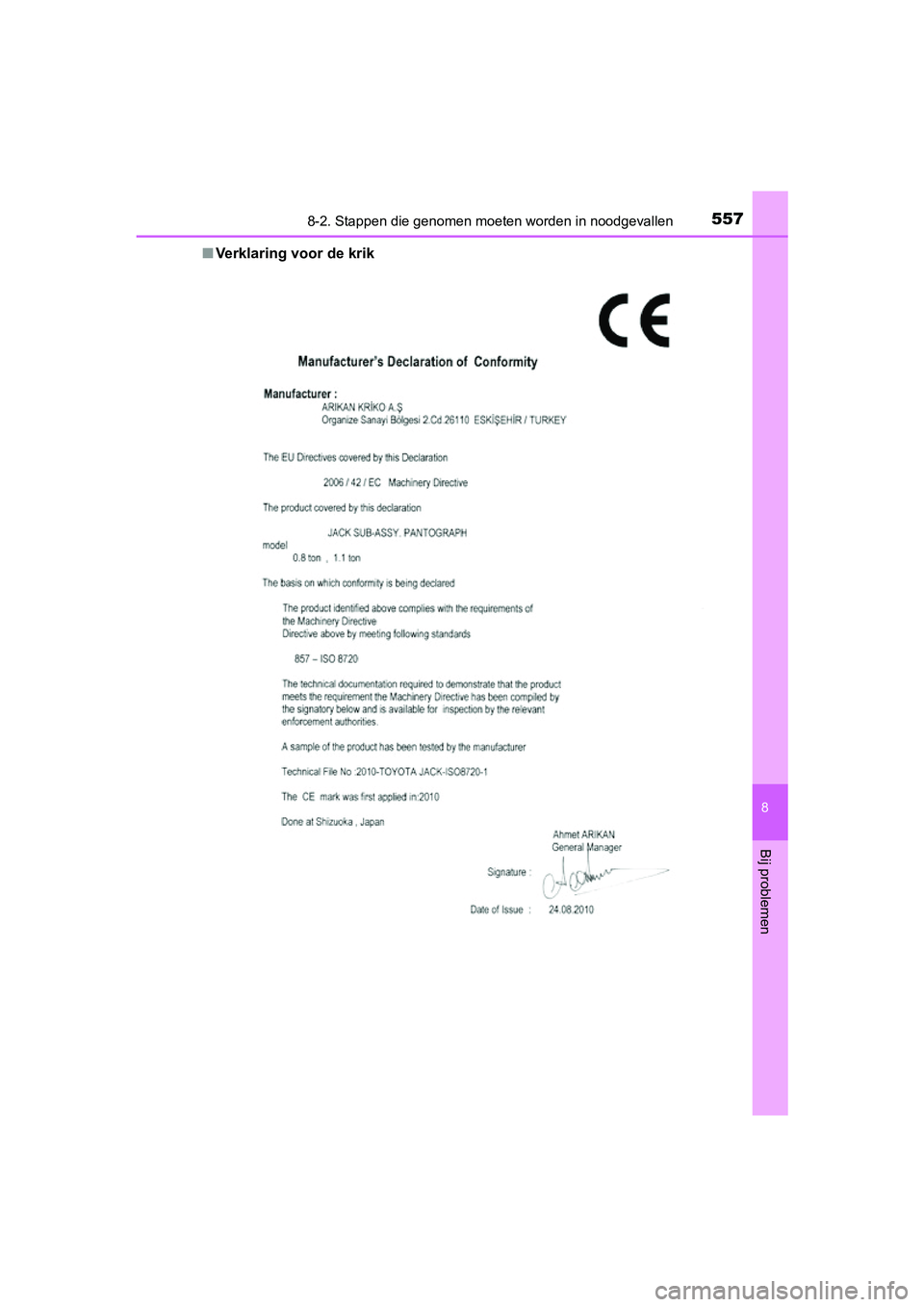

■Verklaring voor de krik
AVENSIS_OM_OM20C20E_(EE).book Page 55 7 Tuesday, March 3, 2015 4:14 PM

5588-2. Stappen die genomen moeten worden in noodgevallen
AVENSIS_OM_OM20C20E_(EE)
WAARSCHUWING
■Bij gebruik van het compacte reservewiel
● Houd er rekening mee dat het compacte reservewiel speciaal ontworpen
is voor gebruik onder uw auto. Gebruik uw reservewiel daarom niet onder
een andere auto.
● Monteer niet gelijktijdig meer dan één compact reservewiel onder uw auto.
● Vervang het reservewiel zo snel mogelijk door een wiel met een
standaardband.
● Vermijd plotseling accelereren, abrupte stuuracties, plotseling remmen en
schakelhandelingen die een plotselinge motorremwerking veroorzaken.
■ Snelheidsbeperking bij gebrui k van het compacte reservewiel
Rijd niet harder dan 80 km/h als er een compact reservewiel onder de auto
is gemonteerd.
Het compacte reservewiel is niet ontworpen voor gebruik bij hoge snel-
heden. Het niet opvolgen van deze voorzorgsmaatregel kan leiden tot een
ongeval, met ernstig letsel tot gevolg.
■ Bij gebruik van het compacte reservewiel
Het kan voorkomen dat de rijsnelheid niet goed wordt weergegeven en dat
de volgende systemen niet goed werken:
● ABS en Brake Assist
● VSC
● TRC
● Navigatiesysteem (indien aanwezig)
● Cruise control (indien aanwezig)
● PCS (Pre-Crash Safety-systeem) (indien aanwezig)
● LDA (Lane Departure Al ert) (indien aanwezig)
● Adaptive Front Lighting-systeem (AFS) (indien aanwezig)
● EPS (elektrische stuurbekrachtiging)
AVENSIS_OM_OM20C20E_(EE).book Page 55 8 Tuesday, March 3, 2015 4:14 PM

5598-2. Stappen die genomen moeten worden in noodgevallen
AVENSIS_OM_OM20C20E_(EE)
8
Bij problemen

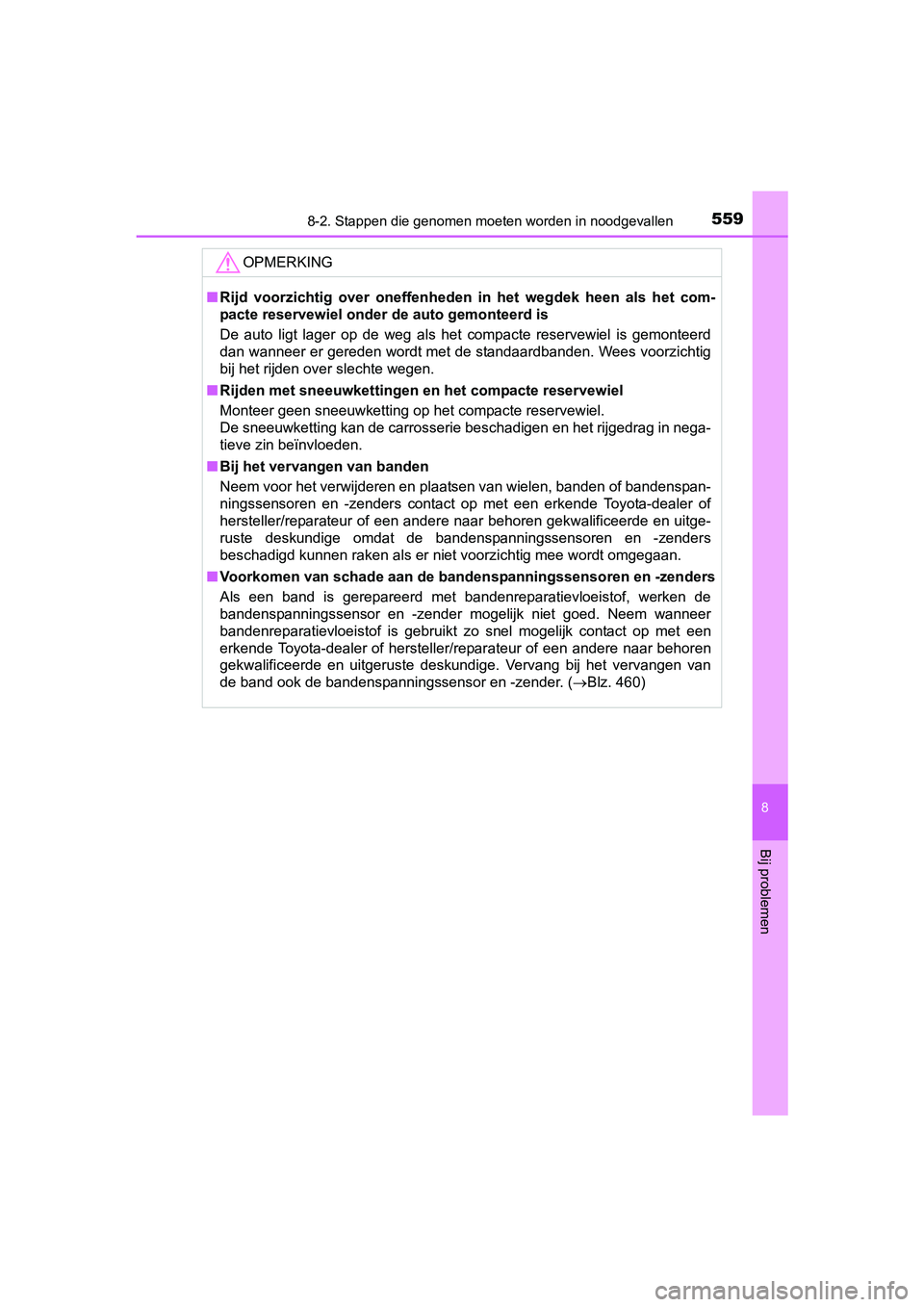

OPMERKING
■Rijd voorzichtig over oneffenheden in het wegdek heen als het com-
pacte reservewiel onder de auto gemonteerd is
De auto ligt lager op de weg als het compacte reservewiel is gemonteerd
dan wanneer er gereden wordt met de standaardbanden. Wees voorzichtig
bij het rijden over slechte wegen.
■ Rijden met sneeuwkettingen en het compacte reservewiel
Monteer geen sneeuwketting op het compacte reservewiel.
De sneeuwketting kan de carrosserie beschadigen en het rijgedrag in nega-
tieve zin beïnvloeden.
■ Bij het vervangen van banden
Neem voor het verwijderen en plaatsen van wielen, banden of bandenspan-
ningssensoren en -zenders contact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige omdat de bandenspanningssensoren en -zenders
beschadigd kunnen raken als er niet voorzichtig mee wordt omgegaan.
■ Voorkomen van schade aan de bandenspanningssensoren en -zenders
Als een band is gerepareerd met bandenreparatievloeistof, werken de
bandenspanningssensor en -zender mogelijk niet goed. Neem wanneer
bandenreparatievloeistof is gebruikt zo snel mogelijk contact op met een
erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige. Vervang bij het vervangen van
de band ook de bandenspanningssensor en -zender. ( Blz. 460)
AVENSIS_OM_OM20C20E_(EE).book Page 559 Tuesday, March 3, 2015 4:14 PM

5608-2. Stappen die genomen moeten worden in noodgevallen
AVENSIS_OM_OM20C20E_(EE)

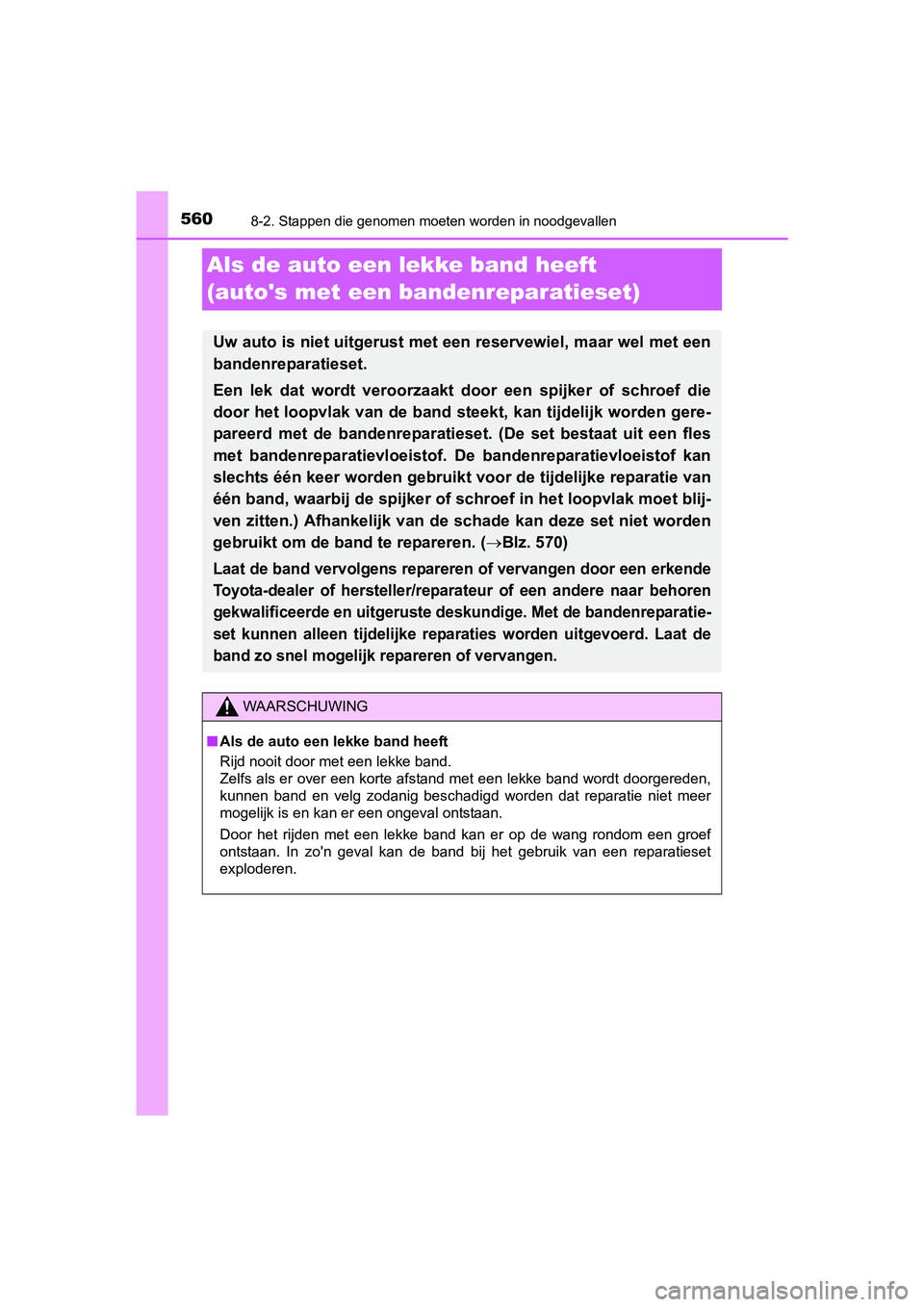

Als de auto een lekke band heeft
(auto's met een bandenreparatieset)
Uw auto is niet uitgerust met een reservewiel, maar wel met een
bandenreparatieset.
Een lek dat wordt veroorzaakt door een spijker of schroef die
door het loopvlak van de band steekt, kan tijdelijk worden gere-
pareerd met de bandenreparatieset . (De set bestaat uit een fles
met bandenreparatievloeistof. De bandenreparatievloeistof kan
slechts één keer worden gebruikt voor de tijdelijke reparatie van
één band, waarbij de spijker of sch roef in het loopvlak moet blij-
ven zitten.) Afha nkelijk van de schade kan deze set niet worden
gebruikt om de band te repareren. ( Blz. 570)
Laat de band vervolgens reparere n of vervangen door een erkende
Toyota-dealer of hersteller/reparate ur of een andere naar behoren
gekwalificeerde en uitgeruste d eskundige. Met de bandenreparatie-
set kunnen alleen tijdelijke repara ties worden uitgevoerd. Laat de
band zo snel mogelijk repareren of vervangen.
WAARSCHUWING
■ Als de auto een lekke band heeft
Rijd nooit door met een lekke band.
Zelfs als er over een korte afstand met een lekke band wordt doorgereden,
kunnen band en velg zodanig beschadigd worden dat reparatie niet meer
mogelijk is en kan er een ongeval ontstaan.
Door het rijden met een lekke band kan er op de wang rondom een groef
ontstaan. In zo'n geval kan de band bij het gebruik van een reparatieset
exploderen.
