2574-5. Toyota Safety Sense
4
Rijden
AVENSIS_OM_OM20C20E_(EE)

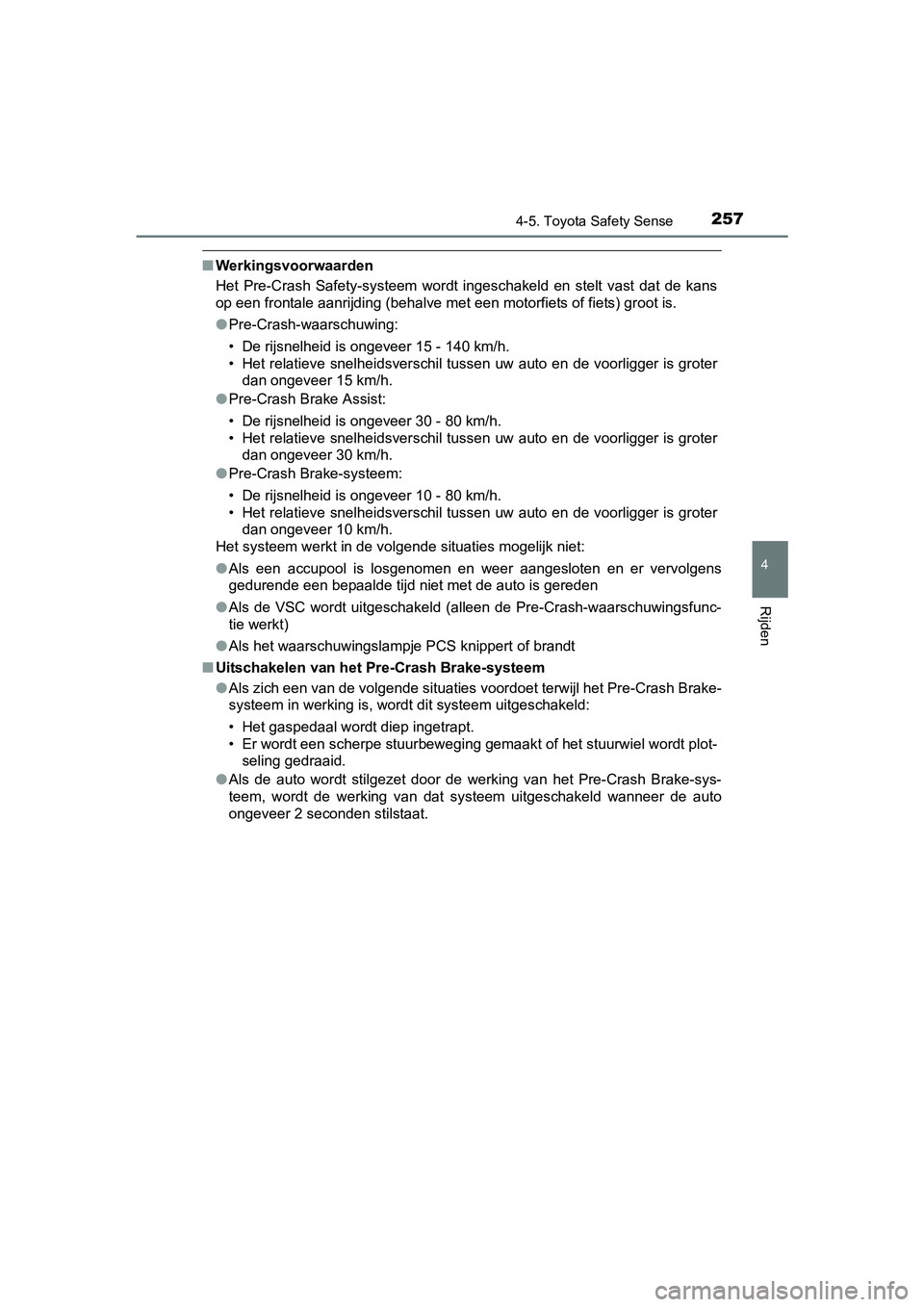

■Werkingsvoorwaarden
Het Pre-Crash Safety-systeem wordt ingeschakeld en stelt vast dat de kans
op een frontale aanrijding (behalve met een motorfiets of fiets) groot is.
●Pre-Crash-waarschuwing:
• De rijsnelheid is ongeveer 15 - 140 km/h.
• Het relatieve snelheidsverschil tussen uw auto en de voorligger is groter
dan ongeveer 15 km/h.
● Pre-Crash Brake Assist:
• De rijsnelheid is ongeveer 30 - 80 km/h.
• Het relatieve snelheidsverschil tussen uw auto en de voorligger is groter
dan ongeveer 30 km/h.
● Pre-Crash Brake-systeem:
• De rijsnelheid is ongeveer 10 - 80 km/h.
• Het relatieve snelheidsverschil tussen uw auto en de voorligger is groter
dan ongeveer 10 km/h.
Het systeem werkt in de volgende situaties mogelijk niet:
● Als een accupool is losgenomen en weer aangesloten en er vervolgens
gedurende een bepaalde tijd niet met de auto is gereden
● Als de VSC wordt uitgeschakeld (alleen de Pre-Crash-waarschuwingsfunc-
tie werkt)
● Als het waarschuwingslampje PCS knippert of brandt
■ Uitschakelen van het Pre-Crash Brake-systeem
●Als zich een van de volgende situaties v oordoet terwijl het Pre-Crash Brake-
systeem in werking is, wordt dit systeem uitgeschakeld:
• Het gaspedaal wordt diep ingetrapt.
• Er wordt een scherpe stuurbeweging gemaakt of het stuurwiel wordt plot- seling gedraaid.
● Als de auto wordt stilgezet door de werking van het Pre-Crash Brake-sys-
teem, wordt de werking van dat systeem uitgeschakeld wanneer de auto
ongeveer 2 seconden stilstaat.
AVENSIS_OM_OM20C20E_(EE).book Page 25 7 Tuesday, March 3, 2015 4:14 PM

2584-5. Toyota Safety Sense
AVENSIS_OM_OM20C20E_(EE)■
Omstandigheden waaronder het systeem mogelijk werkt, zelfs als er
geen kans op een aanrijding is
In de volgende gevallen signaleert de sensor mogelijk een voorwerp, waar-
door het systeem oordeelt dat er een kans op een frontale aanrijding is en in
werking treedt.
Als er bij het begin van een bocht een voorwerp (verkeersbord, vangrail,
enz.) naast de weg aanwezig is
Als u in een bocht een tegemoetkomende auto passeert
Als u bij het links of rechts afslaan een tegemoetkomende auto passeert
Wanneer u snel een voorligger nadert
Wanneer u snel een slagboom van een elektronisch tolpoortje, van een
parkeerterrein of een andere slagboom nadert
Wanneer u een viaduct, verkeersbord, billboard, enz. nadert
Wanneer de voorzijde van de auto is verhoogd of verlaagd
Als de sensor niet goed is uitgelijnd doordat de sensor, enz. is blootge-
steld aan hevige schokken
Wanneer zich bovenop een helling een groot, niet-bewegend voorwerp
(billboard, straatlantaarn, enz.) bevindt
Wanneer zich onderaan een helling een metalen voorwerp (putdeksel,
staalplaat, enz.) bevindt
1
2
3
4
5
6
7
8
9
10
AVENSIS_OM_OM20C20E_(EE).book Page 25 8 Tuesday, March 3, 2015 4:14 PM

2594-5. Toyota Safety Sense
4
Rijden
AVENSIS_OM_OM20C20E_(EE)Wanneer u een laaghangend voorwerp nadert dat de auto kan raken,
zoals een spandoek of boomtakken
Wanneer u door dichte mist of een rookwolk rijdt
Wanneer de auto wordt geraakt door water of sneeuw van een voorligger,
enz.
Wanneer op de weg een reflecterend voorwerp, hobbel, kuil, enz. aan-
wezig is
Wanneer de auto geparkeerd staat op een plaats waar zich een laaghan-
gend voorwerp bevindt ter hoogte van de sensor voor
Wanneer de auto een voorwerp (stilstaande auto, vangrail, enz.) zeer
dichtbij nadert
■ Situaties waarin het Pre-Crash Safety-systeem mogelijk niet goed werkt
Het systeem werkt in de volgende situaties mogelijk niet goed:
Bij het rijden op wegen met scherpe bochten of oneffenheden
Als een auto plotseling voor uw auto verschijnt, bijvoorbeeld op een krui-
sing
Als uw auto plotseling wordt gesneden
Als uw auto in een slip raakt
Wanneer de voorzijde van de auto is verhoogd of verlaagd
Als de voorruit vuil is of wanneer er regendruppels, damp of ijs op de
voorruit zit(ten)
Als de sensor niet goed is uitgelijnd doordat de sensor, enz. is blootge-
steld aan hevige schokken
Wanneer een voorligger een slechte reflector voor de laser is (het achter-
ste deel van de auto is verlaagd, zeer vuil, enz.)
11
12
13
14
15
16
1
2
3
4
5
6
7
8
AVENSIS_OM_OM20C20E_(EE).book Page 25 9 Tuesday, March 3, 2015 4:14 PM

2604-5. Toyota Safety Sense
AVENSIS_OM_OM20C20E_(EE)Wanneer een zeer fel licht, bijvoorbeeld de zon of de koplampen van
tegemoetkomend verkeer, rechtstreeks in de sensor voor schijnt
Bij het rijden onder barre weersomstandigheden, bijvoorbeeld bij zware
regenval, mist, sneeuw of een zandstorm
Wanneer de omgeving donker is, zoals in een tunnel of 's nachts
■ Als het waarschuwingslampje PCS kn ippert en er een waarschuwings-
melding wordt weergegeven op het multi-informatiedisplay
Het Pre-Crash Safety-systeem is mogelijk tijdelijk niet beschikbaar of er is
mogelijk een storing aanwezig in het systeem.
● In de volgende situaties dooft het controlelampje, verdwijnt de melding en
treedt het systeem weer in werki ng wanneer de normale werkingsvoorwaar-
den terugkeren:
• Wanneer het gebied rondom de sensor voor heet is, bijvoorbeeld nadat de auto in de zon geparkeerd heeft gestaan
• Wanneer de voorruit is beslagen of wanneer er damp of ijs op de voorruit zit
• Als het gebied vóór de sensor voor wordt geblokkeerd, bijvoorbeeld wan-
neer de motorkap is geopend
● Als het waarschuwingslampje PCS blijft knipperen of de waarschuwings-
melding niet verdwijnt, is er mogelijk een storing aanwezig in het systeem.
Laat uw auto direct controleren door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige.
■ Als de TRC en VSC zijn uitgeschakeld
●Als de TRC en VSC zijn uitgeschakeld ( Blz. 299), worden ook het Pre-
Crash Brake Assist en het Pre-Crash Brake-systeem uitgeschakeld. De
Pre-Crash-waarschuwingsfunctie werkt echter nog.
● Het waarschuwingslampje PCS gaat branden en er wordt een waarschu-
wingsmelding weergegeven op het multi-informatiedisplay. ( Blz. 534)
9
10
11
AVENSIS_OM_OM20C20E_(EE).book Page 260 Tuesday, March 3, 2015 4:14 PM

2614-5. Toyota Safety Sense
4
Rijden
AVENSIS_OM_OM20C20E_(EE)

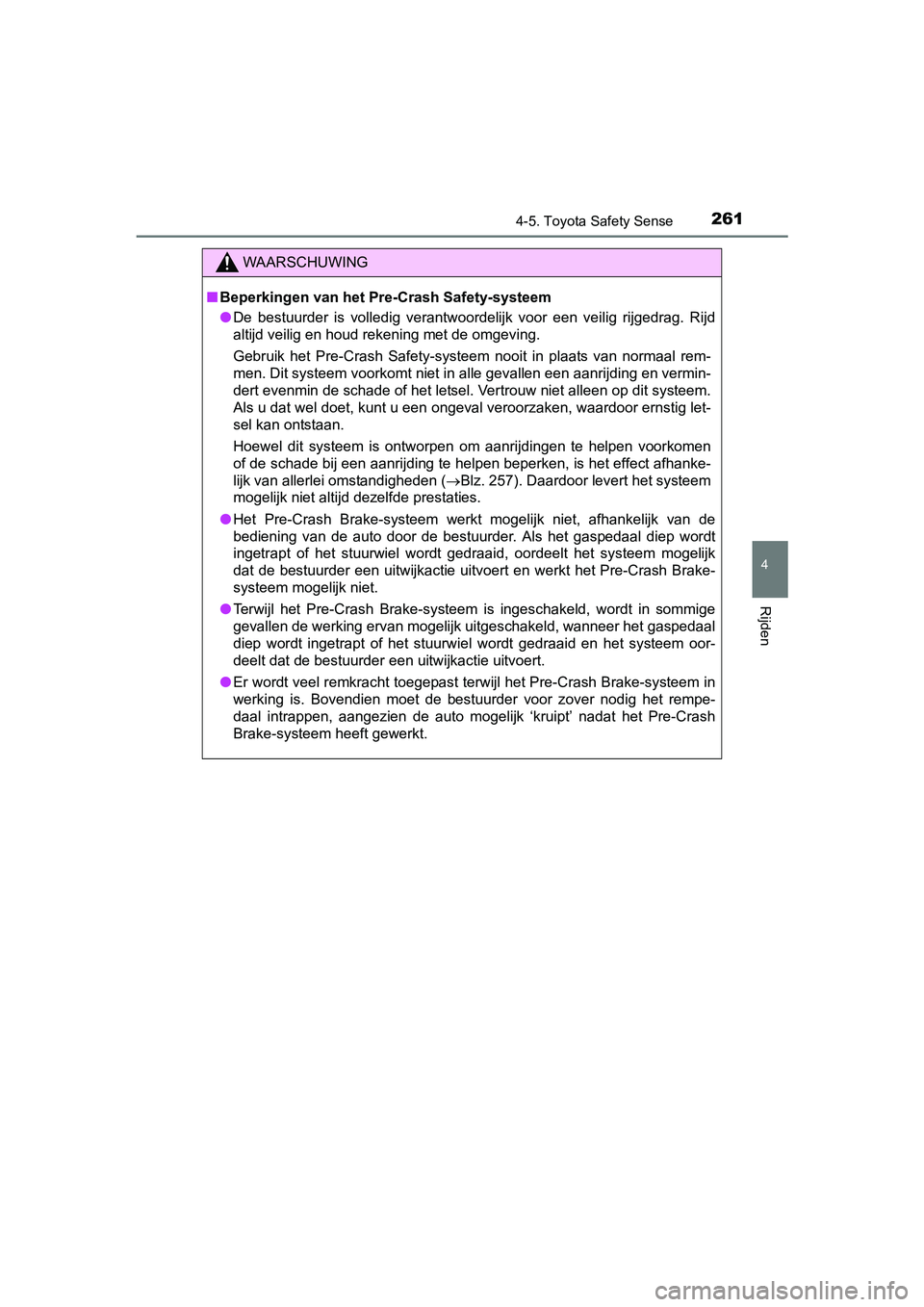

WAARSCHUWING
■Beperkingen van het Pre-Crash Safety-systeem
● De bestuurder is volledig verantwoordelijk voor een veilig rijgedrag. Rijd
altijd veilig en houd rekening met de omgeving.
Gebruik het Pre-Crash Safety-systeem nooit in plaats van normaal rem-
men. Dit systeem voorkomt niet in alle gevallen een aanrijding en vermin-
dert evenmin de schade of het letsel. Vertrouw niet alleen op dit systeem.
Als u dat wel doet, kunt u een ongeval veroorzaken, waardoor ernstig let\
-
sel kan ontstaan.
Hoewel dit systeem is ontworpen om aanrijdingen te helpen voorkomen
of de schade bij een aanrijding te helpen beperken, is het effect afhanke-
lijk van allerlei omstandigheden ( Blz. 257). Daardoor levert het systeem
mogelijk niet altijd dezelfde prestaties.
● Het Pre-Crash Brake-systeem werkt mogelijk niet, afhankelijk van de
bediening van de auto door de bestuurder. Als het gaspedaal diep wordt
ingetrapt of het stuurwiel wordt gedraaid, oordeelt het systeem mogelijk
dat de bestuurder een uitwijkactie uitvoert en werkt het Pre-Crash Brake-
systeem mogelijk niet.
● Terwijl het Pre-Crash Brake-systeem is ingeschakeld, wordt in sommige
gevallen de werking ervan mogelijk uitgeschakeld, wanneer het gaspedaal
diep wordt ingetrapt of het stuurwiel wordt gedraaid en het systeem oor-
deelt dat de bestuurder een uitwijkactie uitvoert.
● Er wordt veel remkracht toegepast terwijl het Pre-Crash Brake-systeem in
werking is. Bovendien moet de bestuurder voor zover nodig het rempe-
daal intrappen, aangezien de auto mogelijk ‘kruipt’ nadat het Pre-Crash
Brake-systeem heeft gewerkt.
AVENSIS_OM_OM20C20E_(EE).book Page 26 1 Tuesday, March 3, 2015 4:14 PM

2624-5. Toyota Safety Sense
AVENSIS_OM_OM20C20E_(EE)

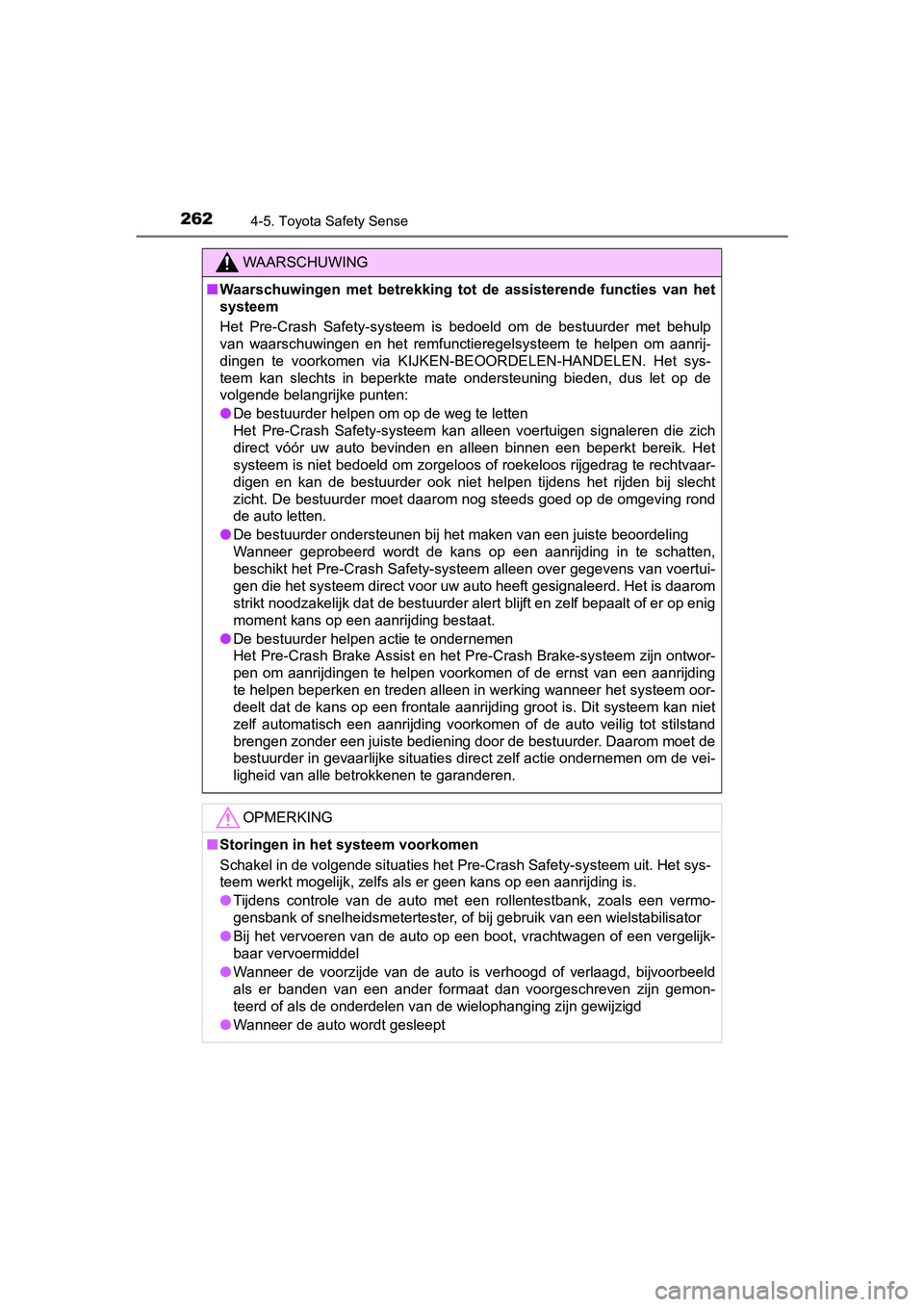

WAARSCHUWING
■Waarschuwingen met betrekking tot de assisterende functies van het
systeem
Het Pre-Crash Safety-systeem is bedoeld om de bestuurder met behulp
van waarschuwingen en het remfunctieregelsysteem te helpen om aanrij-
dingen te voorkomen via KIJKEN-BEOORDELEN-HANDELEN. Het sys-
teem kan slechts in beperkte mate ondersteuning bieden, dus let op de
volgende belangrijke punten:
● De bestuurder helpen om op de weg te letten
Het Pre-Crash Safety-systeem kan alleen voertuigen signaleren die zich
direct vóór uw auto bevinden en alleen binnen een beperkt bereik. Het
systeem is niet bedoeld om zorgeloos of roekeloos rijgedrag te rechtvaar-
digen en kan de bestuurder ook niet helpen tijdens het rijden bij slecht
zicht. De bestuurder moet daarom nog steeds goed op de omgeving rond
de auto letten.
● De bestuurder ondersteunen bij het maken van een juiste beoordeling
Wanneer geprobeerd wordt de kans op een aanrijding in te schatten,
beschikt het Pre-Crash Safety-systeem alleen over gegevens van voertui-
gen die het systeem direct voor uw auto heeft gesignaleerd. Het is daarom
strikt noodzakelijk dat de bestuurder alert blijft en zelf bepaalt of er op enig
moment kans op een aanrijding bestaat.
● De bestuurder helpen actie te ondernemen
Het Pre-Crash Brake Assist en het Pre-Crash Brake-systeem zijn ontwor-
pen om aanrijdingen te helpen voorkomen of de ernst van een aanrijding
te helpen beperken en treden alleen in werking wanneer het systeem oor-
deelt dat de kans op een frontale aanrijding groot is. Dit systeem kan niet
zelf automatisch een aanrijding voorkomen of de auto veilig tot stilstand
brengen zonder een juiste bediening door de bestuurder. Daarom moet de
bestuurder in gevaarlijke situaties direct zelf actie ondernemen om de vei-
ligheid van alle betrokkenen te garanderen.
OPMERKING
■Storingen in het systeem voorkomen
Schakel in de volgende situaties het Pre-Crash Safety-systeem uit. Het sys-
teem werkt mogelijk, zelfs als er geen kans op een aanrijding is.
● Tijdens controle van de auto met een rollentestbank, zoals een vermo-
gensbank of snelheidsmetertester, of bij gebruik van een wielstabilisator
● Bij het vervoeren van de auto op een boot, vrachtwagen of een vergelijk-
baar vervoermiddel
● Wanneer de voorzijde van de auto is verhoogd of verlaagd, bijvoorbeeld
als er banden van een ander formaat dan voorgeschreven zijn gemon-
teerd of als de onderdelen van de wielophanging zijn gewijzigd
● Wanneer de auto wordt gesleept
AVENSIS_OM_OM20C20E_(EE).book Page 26 2 Tuesday, March 3, 2015 4:14 PM

263
4
4-5. Toyota Safety Sense
Rijden
AVENSIS_OM_OM20C20E_(EE)
LDA (Lane Depar ture Alert)*
Bij het rijden op een weg met rijstrookmarkering herkent dit systeem
de rijstroken met behulp van een als sensor werkende camera die de
bestuurder waarschuwt als van de rijstrook wordt afgeweken.
Als het systeem vaststelt dat de auto afwijkt van zijn rijstrook, waar-
schuwt het de bestuurder door middel van een zoemer en meldingen
op het multi-informatiedisplay.
Sensor voor
Druk op de toets LDA om het sys-
teem te activeren.
Het controlelampje LDA gaat bran-
den.
Druk nogmaals op de toets om het
LDA-systeem uit te schakelen.
Het LDA-systeem blijft in- of uitge-
schakeld, ook als het contact AAN
wordt gezet.
: Indien van toepassing
Overzicht van de functie
Inschakelen van het LDA-systeem
AVENSIS_OM_OM20C20E_(EE).book Page 26 3 Tuesday, March 3, 2015 4:14 PM

2644-5. Toyota Safety Sense
AVENSIS_OM_OM20C20E_(EE)

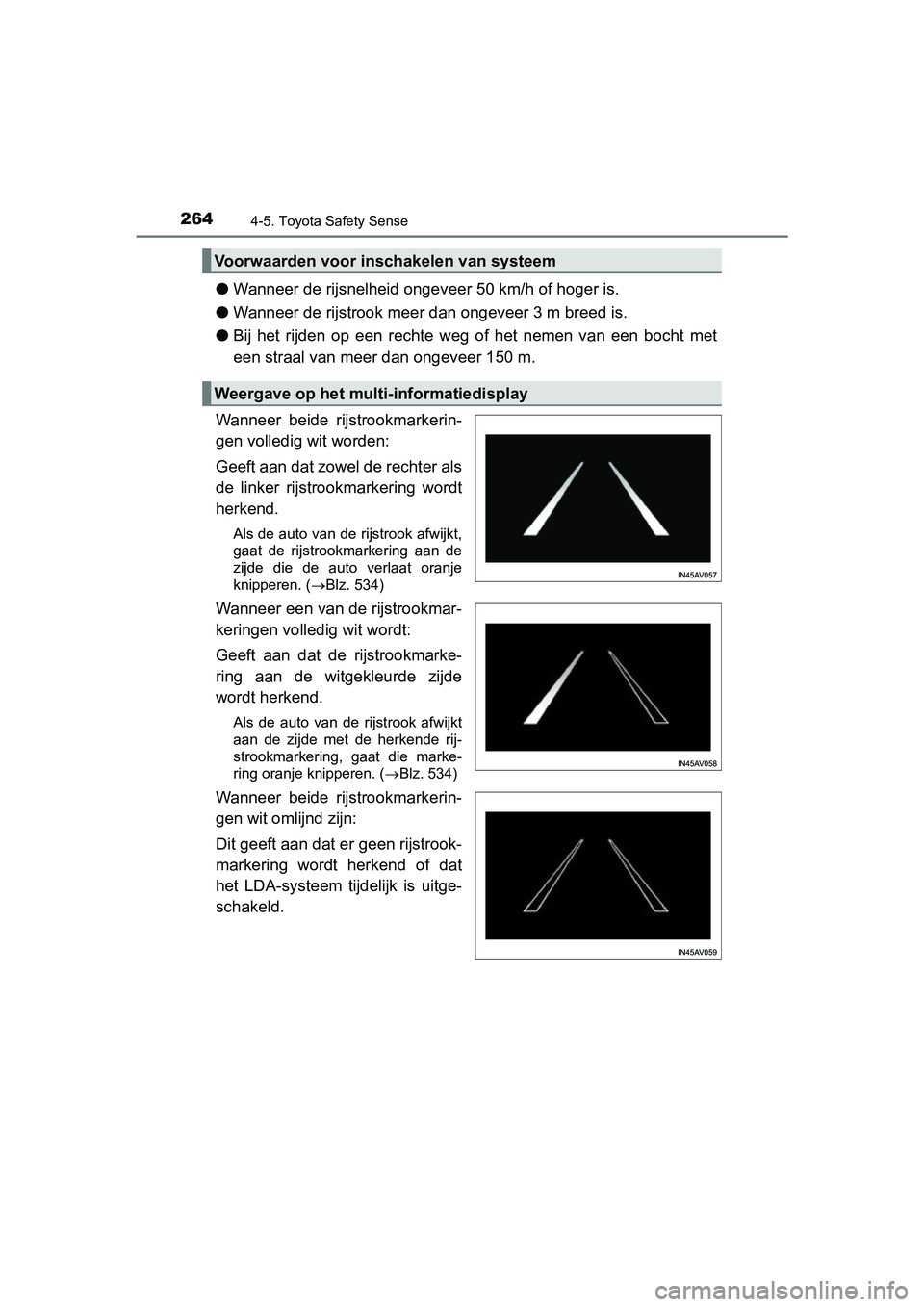

●Wanneer de rijsnelheid ongeveer 50 km/h of hoger is.
● Wanneer de rijstrook meer dan ongeveer 3 m breed is.
● Bij het rijden op een rechte weg of het nemen van een bocht met
een straal van meer dan ongeveer 150 m.
Wanneer beide rijstrookmarkerin-
gen volledig wit worden:
Geeft aan dat zowel de rechter als
de linker rijstrookmarkering wordt
herkend.
Als de auto van de rijstrook afwijkt,
gaat de rijstrookmarkering aan de
zijde die de auto verlaat oranje
knipperen. ( Blz. 534)
Wanneer een van de rijstrookmar-
keringen volledig wit wordt:
Geeft aan dat de rijstrookmarke-
ring aan de witgekleurde zijde
wordt herkend.
Als de auto van de rijstrook afwijkt
aan de zijde met de herkende rij-
strookmarkering, gaat die marke-
ring oranje knipperen. ( Blz. 534)
Wanneer beide rijstrookmarkerin-
gen wit omlijnd zijn:
Dit geeft aan dat er geen rijstrook-
markering wordt herkend of dat
het LDA-systeem tijdelijk is uitge-
schakeld.
Voorwaarden voor inschakelen van systeem
Weergave op het multi-informatiedisplay
AVENSIS_OM_OM20C20E_(EE).book Page 26 4 Tuesday, March 3, 2015 4:14 PM
