2016 TOYOTA AVENSIS Instructieboekje (in Dutch)

4497-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C20E_(EE)
7
Onderhoud en verzorging
■Na het verversen van de motorolie (dieselmotor)
Het indicatiesysteem motorolie verversen moet worden gereset. Ga als volgt
te werk:
Ga op het display naar de informatie over het benodigde onderhoud
(Blz. 107) wanneer het contact AAN staat.
Zet het contact UIT.
Zet het contact AAN terwijl u de toets ODO/TRIP indrukt. De in de afbeel-
ding getoonde melding verschijnt op het display.
Houd de toets ingedrukt tot de dagteller 00000 aangeeft. Het systeem is
gereset.
Auto's met monochroomdisplay
Auto's met kleurendisplay
1
2
3
4
AVENSIS_OM_OM20C20E_(EE).book Page 44 9 Tuesday, March 3, 2015 4:14 PM

4507-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C20E_(EE)
WAARSCHUWING
■Afgewerkte motorolie
● Afgewerkte motorolie bevat schadelijke stoffen die huidaandoeningen
zoals ontsteking of huidkanker kunnen veroorzaken. Wees daarom voor-
zichtig en vermijd langdurig en herhaaldelijk contact met de huid. Verwij-
der afgewerkte motorolie door goed met water en zeep te wassen.
● Voer afgewerkte motorolie en gebruikte oliefilters op een veilige en accep-
tabele manier af. Gooi afgewerkte motorolie en gebruikte oliefilters nooit
weg in de vuilnisbak, in het riool of zomaar ergens. Neem contact op met
een erkende Toyota-dealer of hersteller/reparateur, een andere naar beho-
ren gekwalificeerde en uitgeruste deskundige, tankstation of een automa-
terialenzaak voor meer informatie over recycling of afvoeren.
● Houd motorolie buiten het bereik van kinderen.
OPMERKING
■Voorkomen van ernstige schade aan de motor
Controleer regelmatig het oliepeil.
■ Bij het olie verversen of bijvullen
● Let erop dat er geen motorolie op onderdelen van de auto terechtkomt.
● Vul nooit te veel olie bij; het oliepeil mag nooit boven het bovenste merkte-
ken komen, aangezien de motor dan beschadigd kan raken.
● Controleer na het olie verversen altijd het oliepeil met de peilstok.
● Controleer of de olievuldop goed is vastgedraaid.
■ Motorolie (dieselmotor)
Wanneer u andere motorolie dan originele Toyota-motorolie 5W-30 Pre-
mium Fuel Economy voor 1WW/2WW motoren of een van de goedge-
keurde motoroliën gebruikt, kan de motor beschadigd raken.
Als originele Toyota-motorolie 5W- 30 Premium Fuel Economy voor 1WW/
2WW motoren of een van de goedgekeurde motoroliën niet beschikbaar
zijn, kunt u maximaal 1 liter ACEA C3 gebruiken om bij te vullen. Alleen olie
met viscositeit 0W-30, 5W-30, 0W-40 of 5W-40 is toegestaan. ( Blz. 606)
AVENSIS_OM_OM20C20E_(EE).book Page 450 Tuesday, March 3, 2015 4:14 PM

4517-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C20E_(EE)
7
Onderhoud en verzorging

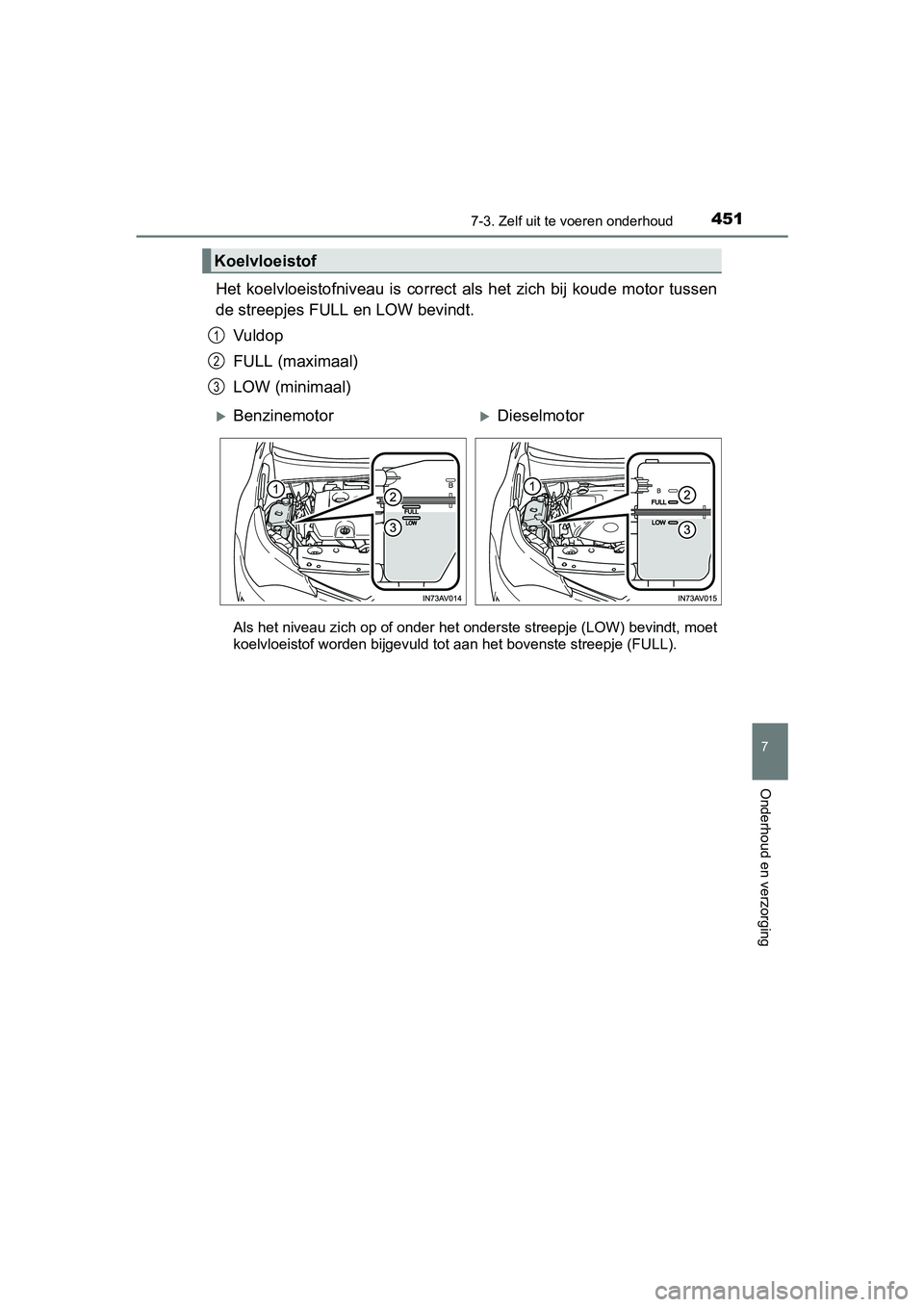

Het koelvloeistofniveau is correct als het zich bij koude motor tussen
de streepjes FULL en LOW bevindt.Vuldop
FULL (maximaal)
LOW (minimaal)
Als het niveau zich op of onder het onderste streepje (LOW) bevindt, moet
koelvloeistof worden bijgevuld tot aan het bovenste streepje (FULL).
Koelvloeistof
1
2
3
BenzinemotorDieselmotor
AVENSIS_OM_OM20C20E_(EE).book Page 45 1 Tuesday, March 3, 2015 4:14 PM

4527-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C20E_(EE)
■Als het koelvloeistofniveau korte tijd na het bijvullen weer is gezakt:
Controleer de radiateur, de slangen, de dop van het koelvloeistofreservoir, de
aftapkraan en de waterpomp visueel.
Als u geen lek kunt vinden, laat dan een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige de druk op de dop nakijken en controleren op lekkages in het koel-
systeem.
■ Selectie van koelvloeistof
Benzinemotor
Gebruik alleen “Toyota Super Long Life Coolant” of een gelijkwaardige hoog-
waardige koelvloeistof op basis van ethyleenglycol en organische zuren, zon-
der silicone, amine, nitraat en boraat.
Toyota Super Long Life Coolant is een mengsel van 50% koelvloeistof en
50% gedemineraliseerd water. (Bereik: tot -35 C)
Dieselmotor
Gebruik alleen originele Toyota Premium Long Life Coolant 1WW/2WW of
gelijkwaardig. Geconcentreerde originel e Toyota Premium Long Life Coolant
1WW/2WW moet worden gemengd in de volgende verhouding: 50% koel-
vloeistof en 50% gedemineraliseerd water. (Bereik: tot -35 C)
Neem voor meer informatie over koelvloeistof contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
WAARSCHUWING
■ Als de motor oververhit is
Draai de dop van het koelvloeistofreservoir niet los.
Als het koelsysteem nog onder druk staat, kan hete koelvloeistof uit de vul-
opening spuiten en brandwonden of ander letsel veroorzaken.
OPMERKING
■Bijvullen van koelvloeistof
Gebruik geen onverdunde antivries of alleen water. Een goede mengver-
houding van water en antivries zorgt voor een goede smering, corrosiebe-
scherming en koeling. Lees altijd de informatie op het etiket van de antivries
of koelvloeistof.
■ Als er koelvloeistof wordt gemorst bij het vullen
Verwijder de koelvloeistof met veel water om te voorkomen dat het de lak of
onderdelen aantast.
AVENSIS_OM_OM20C20E_(EE).book Page 45 2 Tuesday, March 3, 2015 4:14 PM

4537-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C20E_(EE)
7
Onderhoud en verzorging

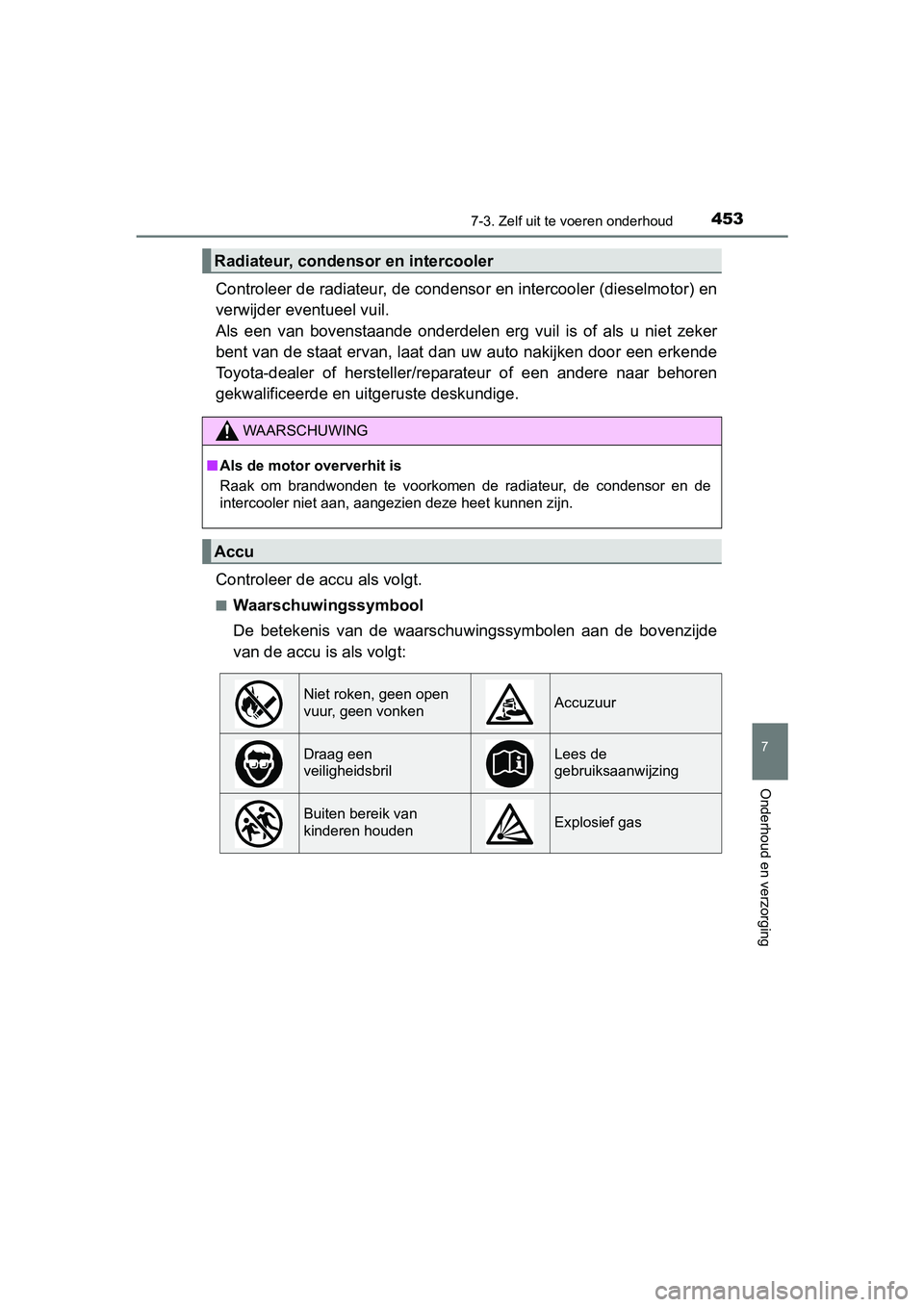

Controleer de radiateur, de condensor en intercooler (dieselmotor) en
verwijder eventueel vuil.
Als een van bovenstaande onderdelen erg vuil is of als u niet zeker
bent van de staat ervan, laat dan uw auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
Controleer de accu als volgt.
■Waarschuwingssymbool
De betekenis van de waarschuwingssymbolen aan de bovenzijde
van de accu is als volgt:
Radiateur, condensor en intercooler
WAARSCHUWING
■ Als de motor oververhit is
Raak om brandwonden te voorkomen de radiateur, de condensor en de
intercooler niet aan, aangezien deze heet kunnen zijn.
Accu
Niet roken, geen open
vuur, geen vonkenAccuzuur
Draag een
veiligheidsbrilLees de
gebruiksaanwijzing
Buiten bereik van
kinderen houdenExplosief gas
AVENSIS_OM_OM20C20E_(EE).book Page 45 3 Tuesday, March 3, 2015 4:14 PM

4547-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C20E_(EE)■

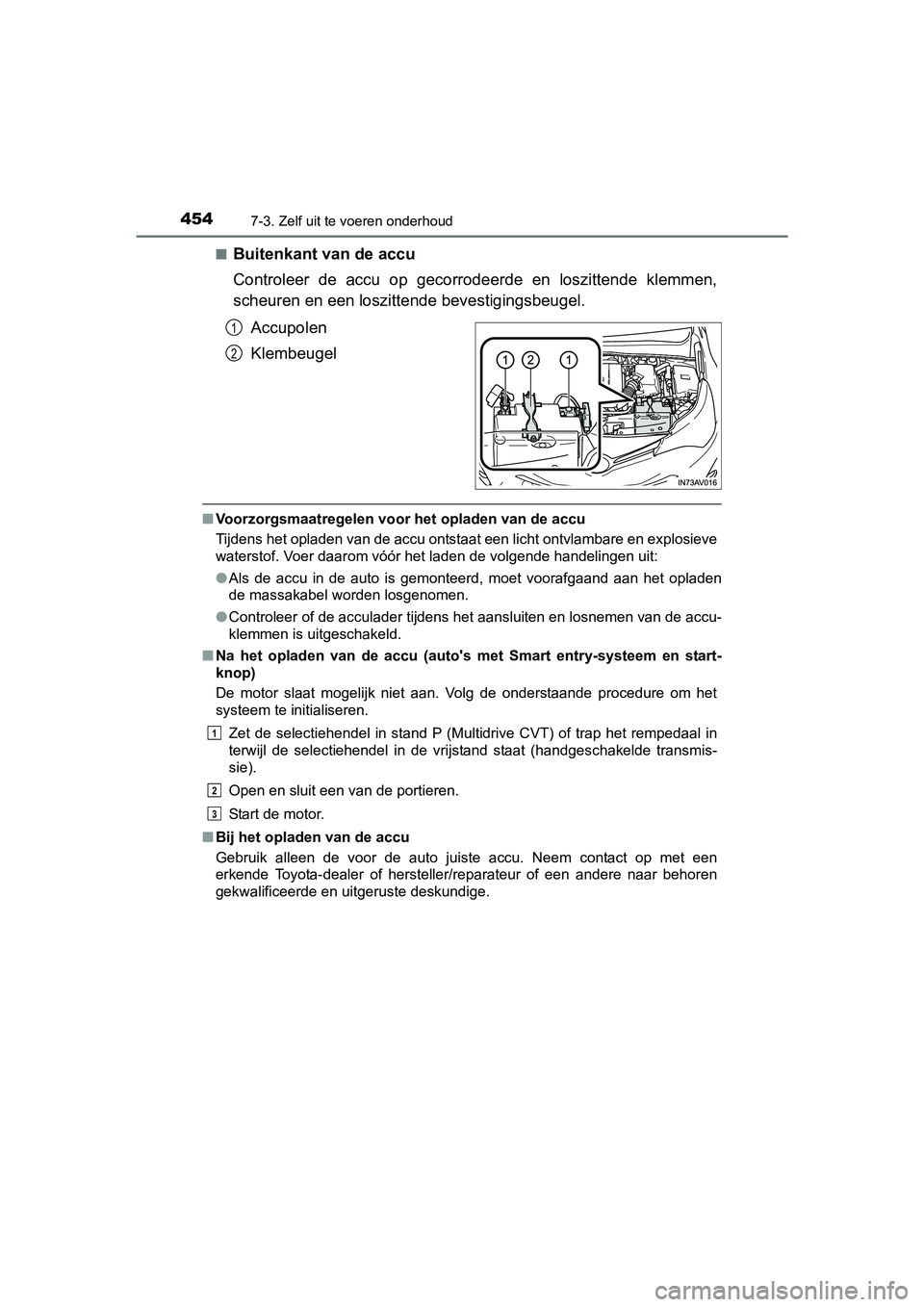

Buitenkant van de accu
Controleer de accu op gecorrodeerde en loszittende klemmen,
scheuren en een loszittende bevestigingsbeugel.
Accupolen
Klembeugel
■Voorzorgsmaatregelen voor het opladen van de accu
Tijdens het opladen van de accu ontstaat een licht ontvlambare en explosieve
waterstof. Voer daarom vóór het laden de volgende handelingen uit:
●Als de accu in de auto is gemonteerd, moet voorafgaand aan het opladen
de massakabel worden losgenomen.
● Controleer of de acculader tijdens het aansluiten en losnemen van de acc\
u-
klemmen is uitgeschakeld.
■ Na het opladen van de accu (auto' s met Smart entry-systeem en start-
knop)
De motor slaat mogelijk niet aan. Volg de onderstaande procedure om het
systeem te initialiseren.
Zet de selectiehendel in stand P (Multidrive CVT) of trap het rempedaal in
terwijl de selectiehendel in de vrijstand staat (handgeschakelde transmis-
sie).
Open en sluit een van de portieren.
Start de motor.
■ Bij het opladen van de accu
Gebruik alleen de voor de auto juiste accu. Neem contact op met een
erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
1
2
1
2
3
AVENSIS_OM_OM20C20E_(EE).book Page 45 4 Tuesday, March 3, 2015 4:14 PM

4557-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C20E_(EE)
7
Onderhoud en verzorging
WAARSCHUWING
■Chemicaliën in de accu
Accuzuur is giftig en bijtend en kan het ontstaan van een licht ontvlambare
en explosieve waterstof veroorzaken. Neem bij werkzaamheden bij of aan
de accu de volgende voorzorgsmaatregelen in acht om ernstig letsel te
voorkomen:
● Veroorzaak geen vonken met gereedschap.
● Rook nooit en steek nooit een lucifer of een aansteker aan bij de accu.
● Voorkom dat ogen, huid of kleren in contact komen met de elektrolyt.
● Adem of slik nooit elektrolyt in.
● Gebruik een veiligheidsbril als u bij de accu bezig bent.
● Laat kinderen niet in de buurt spelen als u met de accu bezig bent.
■ Een veilige plaats voor het opladen van de accu
Laad de accu altijd op in een open ruimte. Laad de accu niet op in een
garage of in een afgesloten ruimte waar onvoldoende ventilatie is.
■ Noodmaatregelen met betrekking tot elektrolyt
● Als er elektrolyt in uw ogen terechtkomt
Spoel de ogen minstens 15 minuten met water en schakel direct medische
hulp in. Blijf zo mogelijk water met een spons of doek op de ogen deppen,
terwijl u naar een arts of het ziekenhuis gaat.
● Als er elektrolyt op uw huid terechtkomt
Was de huid zorgvuldig met veel water. Als het pijn doet of brandt, roept u
meteen medische hulp in.
● Als er elektrolyt op uw kleding terechtkomt
De elektrolyt kan via de kleding op uw huid terechtkomen. Trek de kleding
waar deze op is terechtgekomen uit en handel indien nodig zoals hierbo-
ven beschreven.
● Als u per ongeluk elektrolyt binnenkrijgt
Drink zo veel mogelijk water of melk. Schakel zo snel mogelijk medische
hulp in.
AVENSIS_OM_OM20C20E_(EE).book Page 45 5 Tuesday, March 3, 2015 4:14 PM

4567-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C20E_(EE)

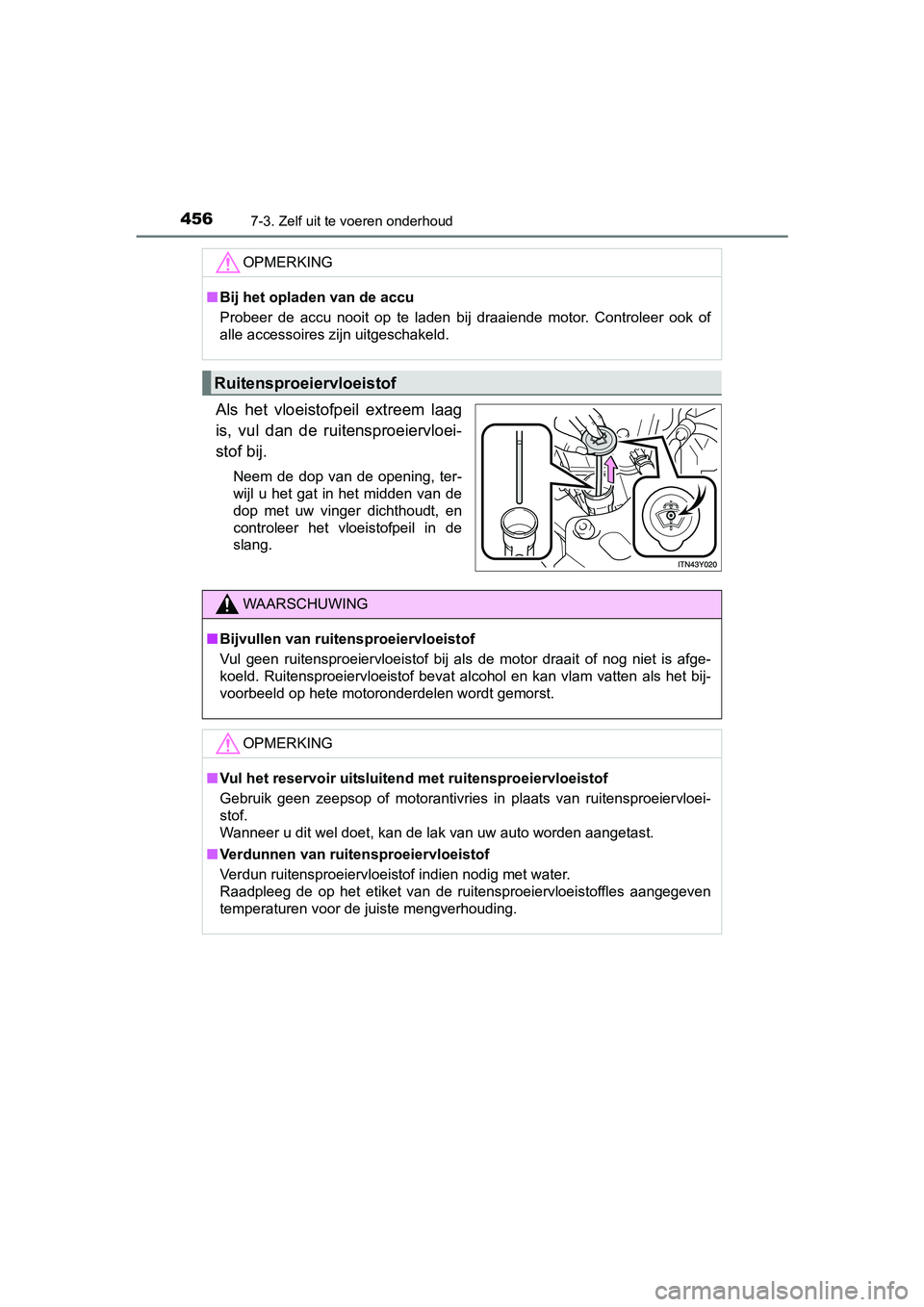

Als het vloeistofpeil extreem laag
is, vul dan de ruitensproeiervloei-
stof bij.
Neem de dop van de opening, ter-
wijl u het gat in het midden van de
dop met uw vinger dichthoudt, en
controleer het vloeistofpeil in de
slang.
OPMERKING
■Bij het opladen van de accu
Probeer de accu nooit op te laden bij draaiende motor. Controleer ook of
alle accessoires zijn uitgeschakeld.
Ruitensproeiervloeistof
WAARSCHUWING
■Bijvullen van ruitensproeiervloeistof
Vul geen ruitensproeiervloeistof bij als de motor draait of nog niet is afge-
koeld. Ruitensproeiervloeistof bevat alcohol en kan vlam vatten als het bij-
voorbeeld op hete motoronderdelen wordt gemorst.
OPMERKING
■Vul het reservoir uitsluitend met ruitensproeiervloeistof
Gebruik geen zeepsop of motorantivries in plaats van ruitensproeiervloei-
stof.
Wanneer u dit wel doet, kan de lak van uw auto worden aangetast.
■ Verdunnen van ruitensproeiervloeistof
Verdun ruitensproeiervloeistof indien nodig met water.
Raadpleeg de op het etiket van de ruitensproeiervloeistoffles aangegeven
temperaturen voor de juiste mengverhouding.
