2016 TOYOTA AVENSIS Instructieboekje (in Dutch)

4897-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C20E_(EE)
7
Onderhoud en verzorging

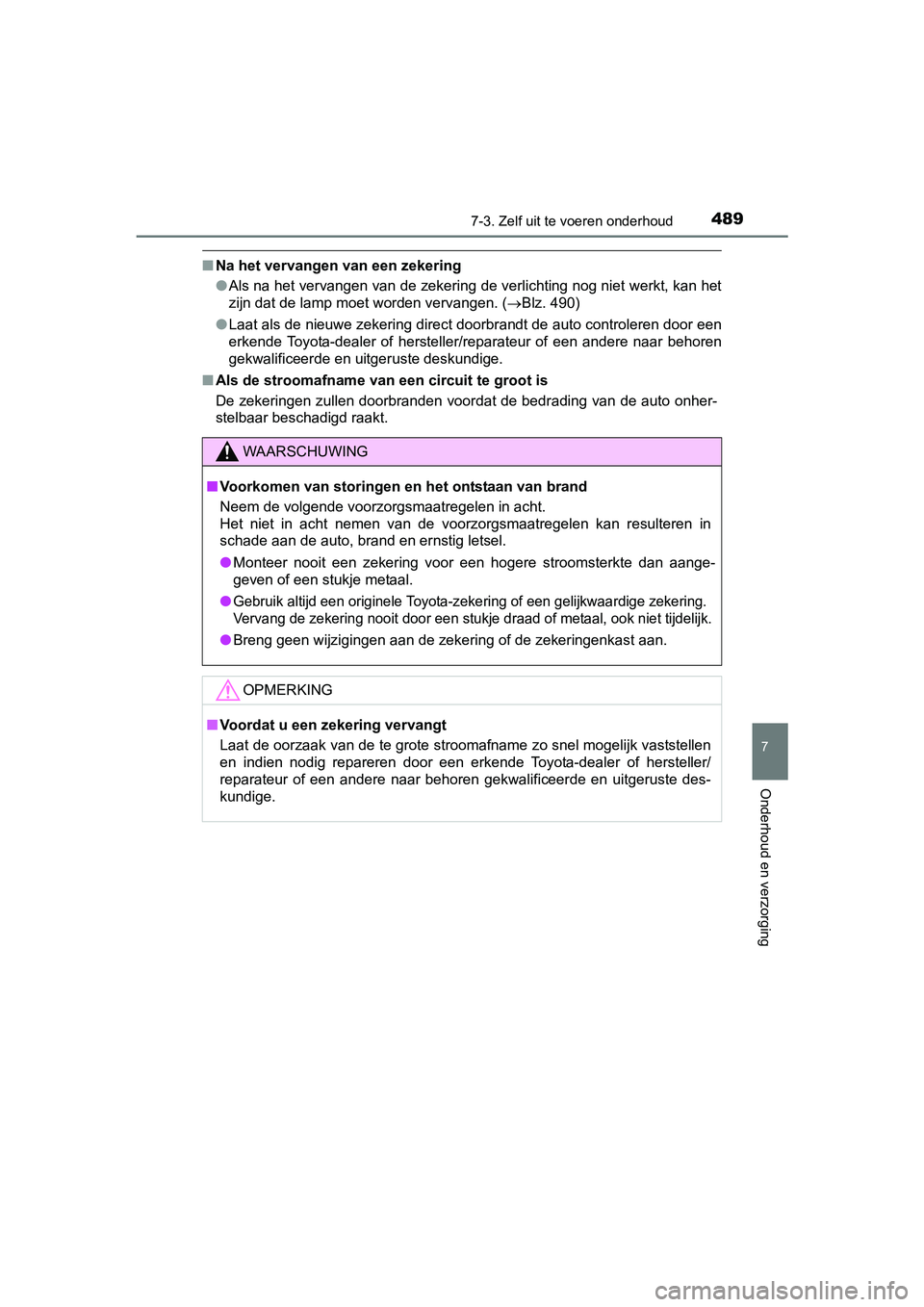

■Na het vervangen van een zekering
●Als na het vervangen van de zekering de verlichting nog niet werkt, kan het
zijn dat de lamp moet worden vervangen. ( Blz. 490)
● Laat als de nieuwe zekering direct doorbrandt de auto controleren door een
erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
■ Als de stroomafname van een circuit te groot is
De zekeringen zullen doorbranden voordat de bedrading van de auto onher-
stelbaar beschadigd raakt.
WAARSCHUWING
■Voorkomen van storingen en het ontstaan van brand
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan resulteren in
schade aan de auto, brand en ernstig letsel.
● Monteer nooit een zekering voor een hogere stroomsterkte dan aange-
geven of een stukje metaal.
●
Gebruik altijd een originele Toyota-zek ering of een gelijkwaardige zekering.
Vervang de zekering nooit doo r een stukje draad of metaal, ook niet tijdelijk.
●Breng geen wijzigingen aan de zekering of de zekeringenkast aan.
OPMERKING
■Voordat u een zekering vervangt
Laat de oorzaak van de te grote stroomafname zo snel mogelijk vaststellen
en indien nodig repareren door een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige.
AVENSIS_OM_OM20C20E_(EE).book Page 48 9 Tuesday, March 3, 2015 4:14 PM

4907-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C20E_(EE)

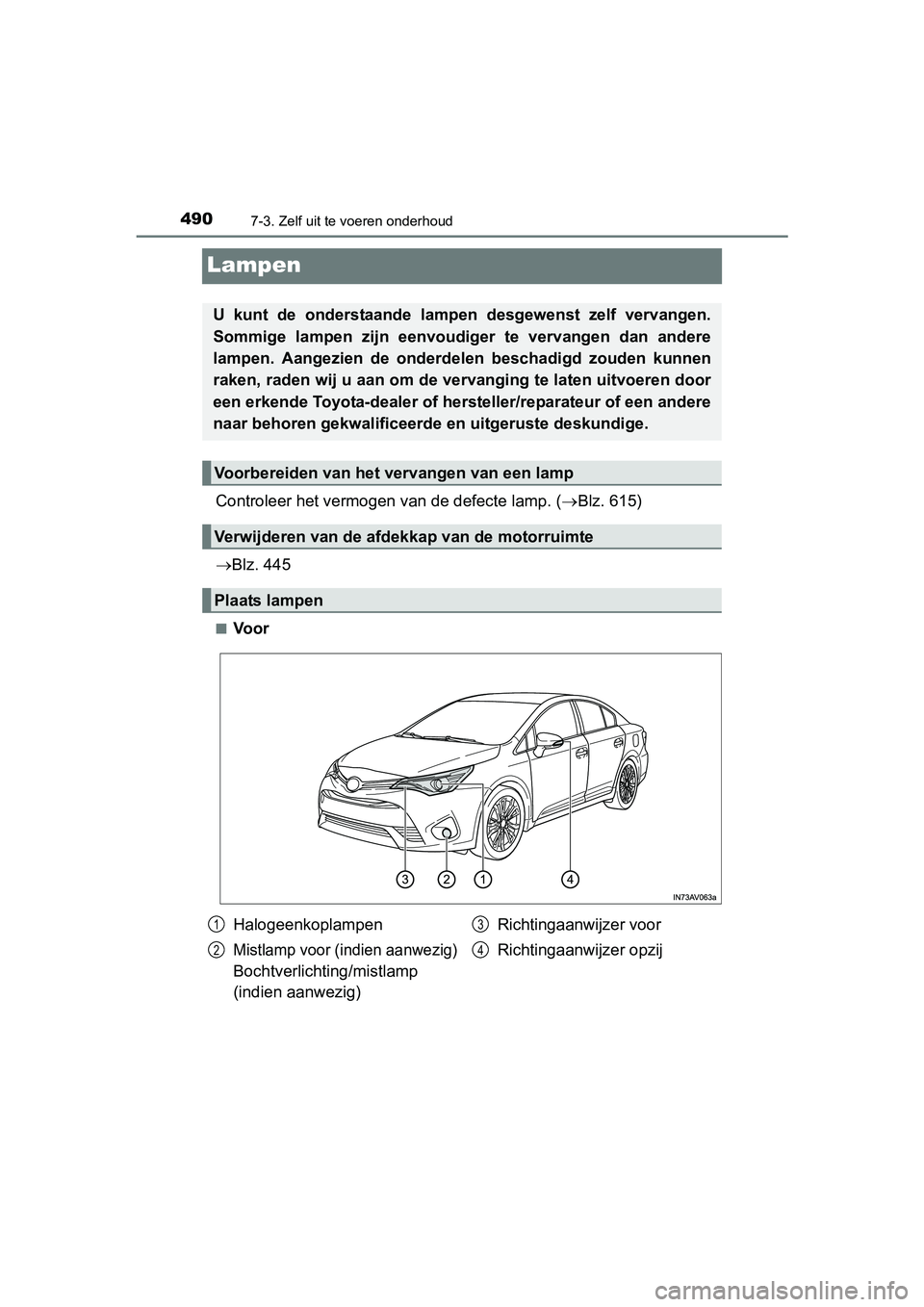

Lampen
Controleer het vermogen van de defecte lamp. (Blz. 615)
 Blz. 445
■Voor
U kunt de onderstaande lamp en desgewenst zelf vervangen.
Sommige lampen zijn eenvoudiger te vervangen dan andere
lampen. Aangezien de onderdelen beschadigd zouden kunnen
raken, raden wij u aan om de ve rvanging te laten uitvoeren door
een erkende Toyota-dealer of hers teller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige.
Voorbereiden van het vervangen van een lamp
Verwijderen van de afdekkap van de motorruimte
Plaats lampen
Halogeenkoplampen
Mistlamp voor (indien aanwezig)
Bochtverlichting/mistlamp
(indien aanwezig) Richtingaanwijzer voor
Richtingaanwijzer opzij
1
2
3
4
AVENSIS_OM_OM20C20E_(EE).book Page 49
0 Tuesday, March 3, 2015 4:14 PM

4917-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C20E_(EE)
7
Onderhoud en verzorging

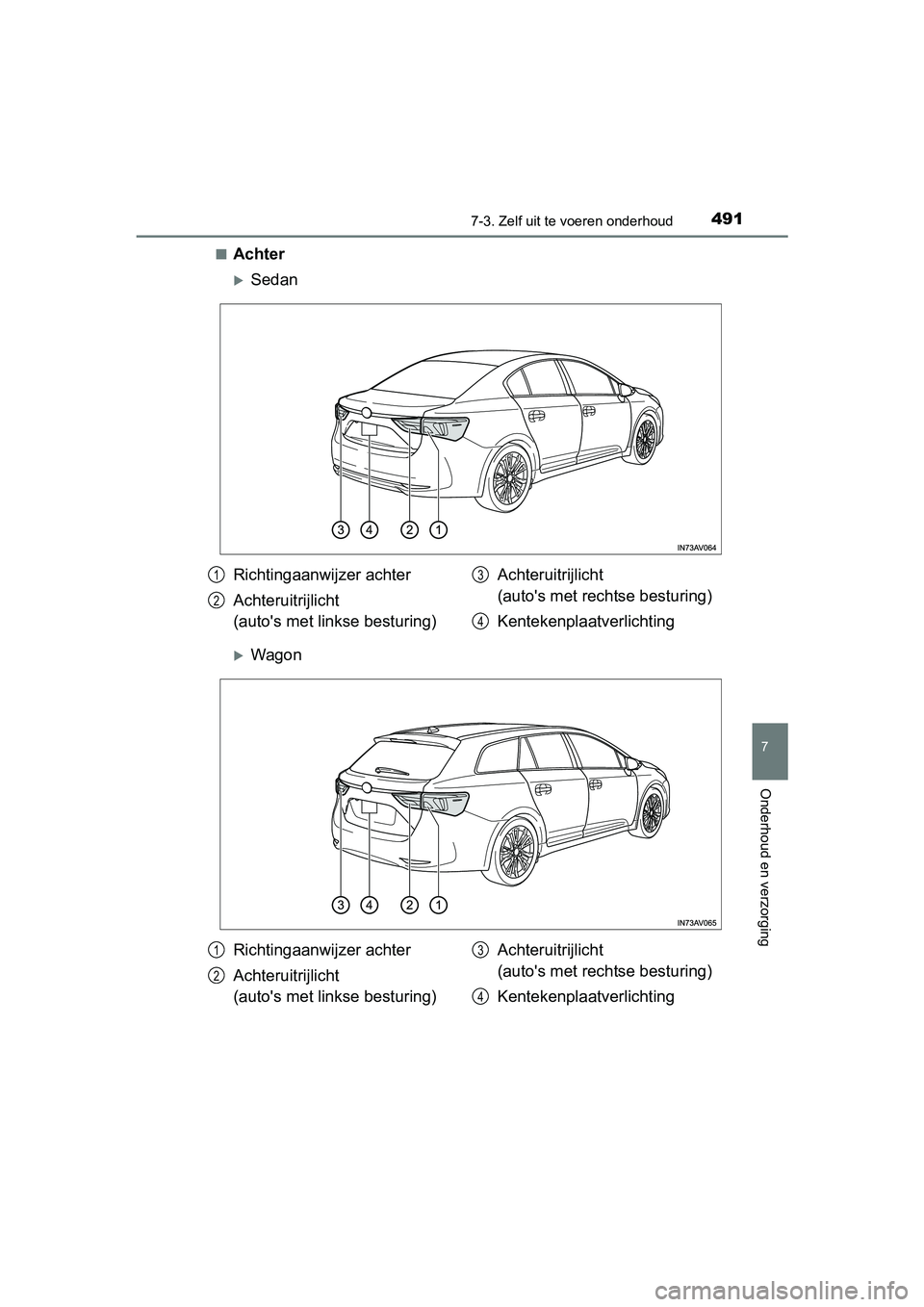

■Achter
Sedan
Wagon
Richtingaanwijzer achter
Achteruitrijlicht
(auto's met linkse besturing)Achteruitrijlicht
(auto's met rechtse besturing)
Kentekenplaatverlichting1
2
3
4
Richtingaanwijzer achter
Achteruitrijlicht
(auto's met linkse besturing)Achteruitrijlicht
(auto's met rechtse besturing)
Kentekenplaatverlichting1
2
3
4
AVENSIS_OM_OM20C20E_(EE).book Page 49
1 Tuesday, March 3, 2015 4:14 PM

4927-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C20E_(EE)■

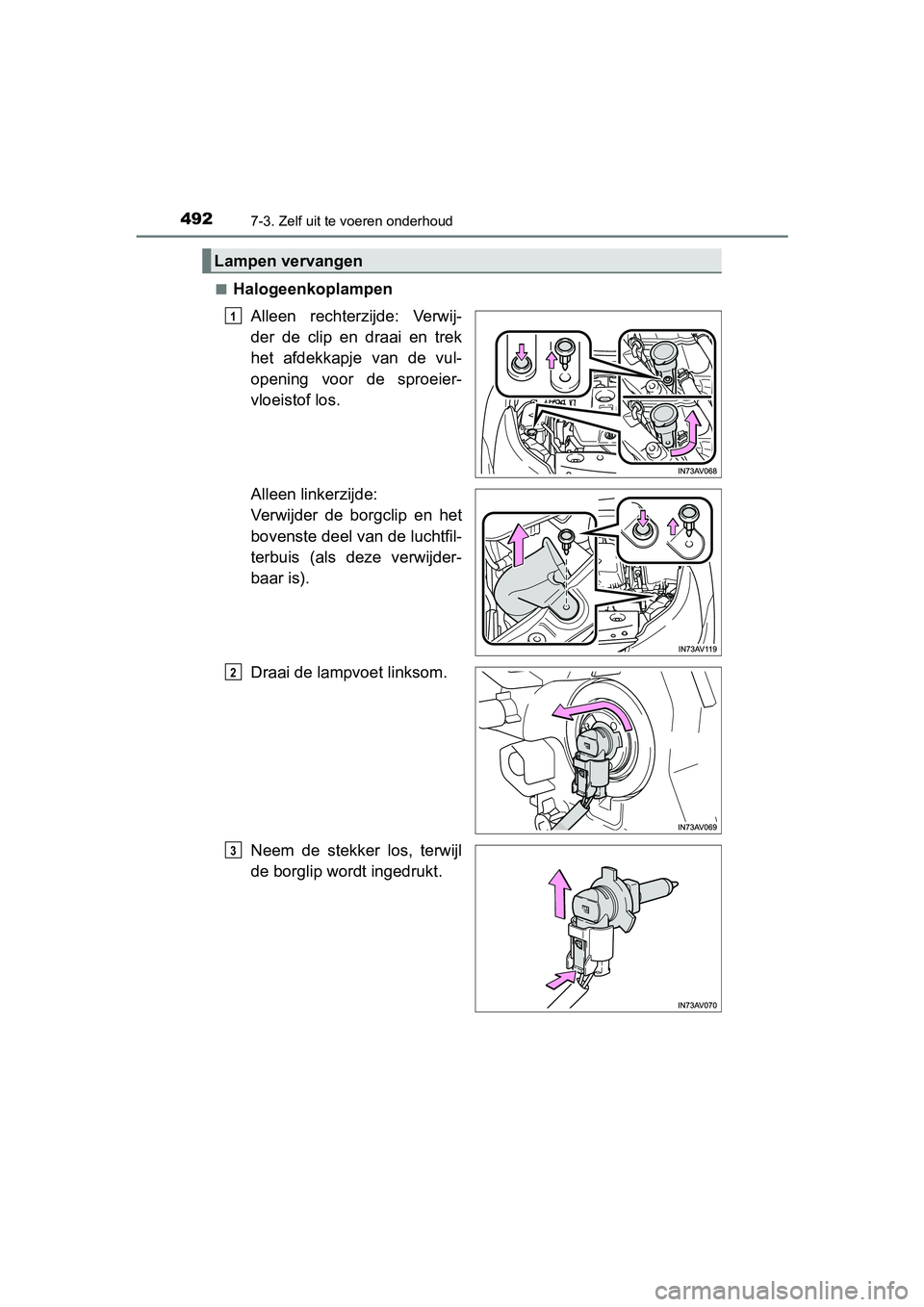

Halogeenkoplampen
Alleen rechterzijde: Verwij-
der de clip en draai en trek
het afdekkapje van de vul-
opening voor de sproeier-
vloeistof los.
Alleen linkerzijde:
Verwijder de borgclip en het
bovenste deel van de luchtfil-
terbuis (als deze verwijder-
baar is).
Draai de lampvoet linksom.
Neem de stekker los, terwijl
de borglip wordt ingedrukt.
Lampen vervangen
1
2
3
AVENSIS_OM_OM20C20E_(EE).book Page 49 2 Tuesday, March 3, 2015 4:14 PM

4937-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C20E_(EE)
7
Onderhoud en verzorging

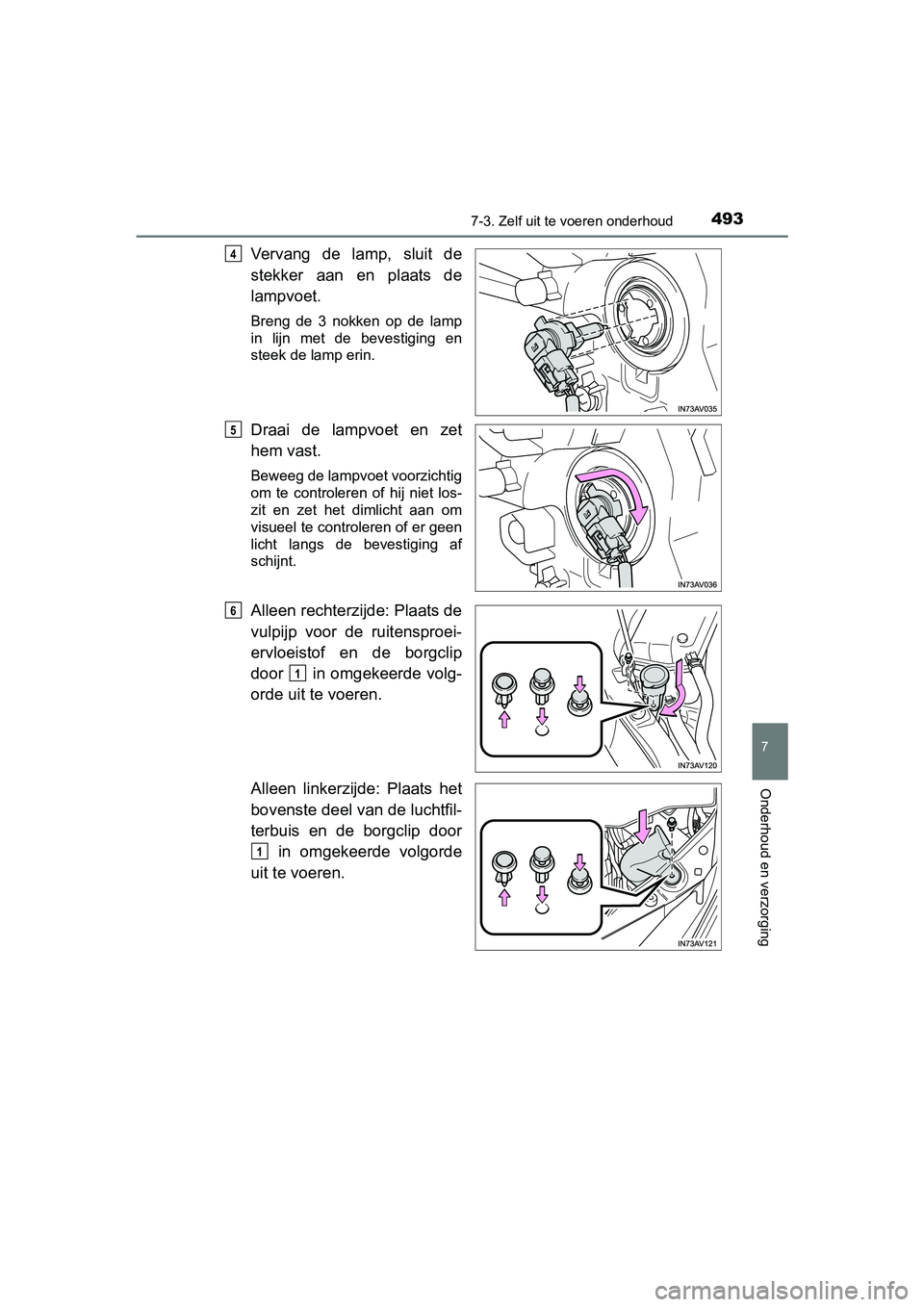

Vervang de lamp, sluit de
stekker aan en plaats de
lampvoet.
Breng de 3 nokken op de lamp
in lijn met de bevestiging en
steek de lamp erin.
Draai de lampvoet en zet
hem vast.
Beweeg de lampvoet voorzichtig
om te controleren of hij niet los-
zit en zet het dimlicht aan om
visueel te controleren of er geen
licht langs de bevestiging af
schijnt.
Alleen rechterzijde: Plaats de
vulpijp voor de ruitensproei-
ervloeistof en de borgclip
door in omgekeerde volg-
orde uit te voeren.
Alleen linkerzijde: Plaats het
bovenste deel van de luchtfil-
terbuis en de borgclip door in omgekeerde volgorde
uit te voeren.
4
5
6
1
1
AVENSIS_OM_OM20C20E_(EE).book Page 49 3 Tuesday, March 3, 2015 4:14 PM

4947-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C20E_(EE)■

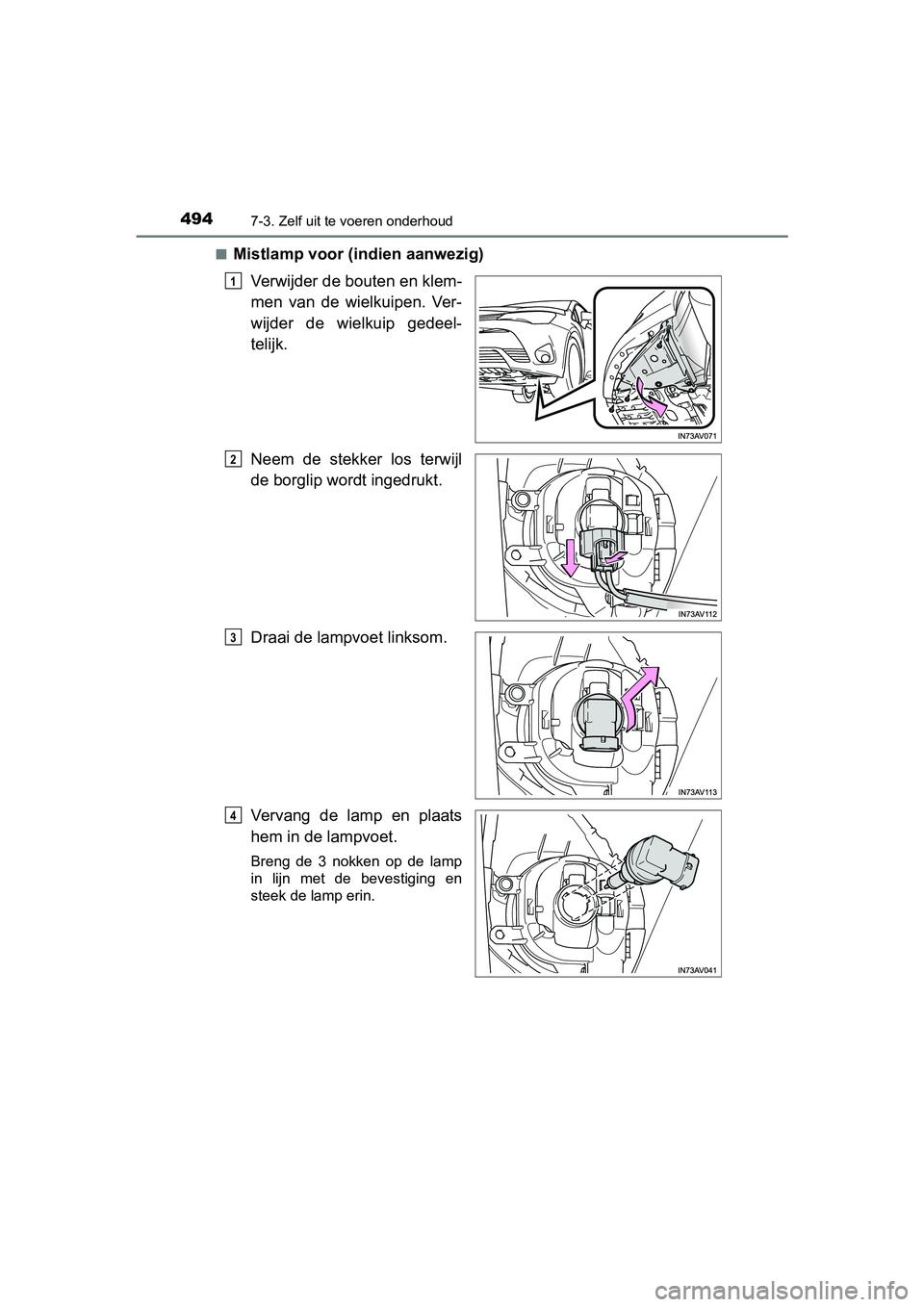

Mistlamp voor (indien aanwezig)
Verwijder de bouten en klem-
men van de wielkuipen. Ver-
wijder de wielkuip gedeel-
telijk.
Neem de stekker los terwijl
de borglip wordt ingedrukt.
Draai de lampvoet linksom.
Vervang de lamp en plaats
hem in de lampvoet.
Breng de 3 nokken op de lamp
in lijn met de bevestiging en
steek de lamp erin.
1
2
3
4
AVENSIS_OM_OM20C20E_(EE).book Page 49 4 Tuesday, March 3, 2015 4:14 PM

4957-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C20E_(EE)
7
Onderhoud en verzorging

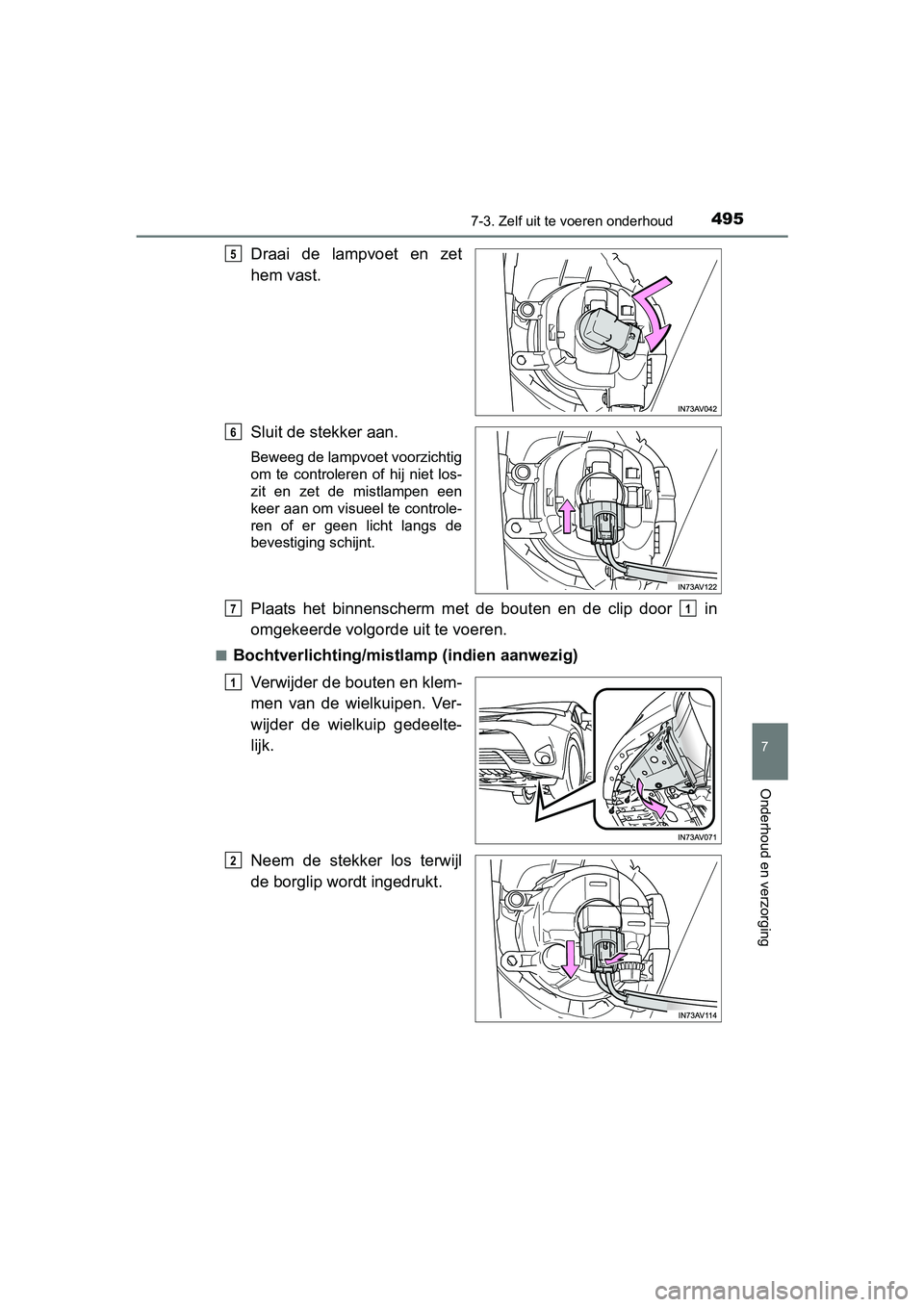

Draai de lampvoet en zet
hem vast.
Sluit de stekker aan.
Beweeg de lampvoet voorzichtig
om te controleren of hij niet los-
zit en zet de mistlampen een
keer aan om visueel te controle-
ren of er geen licht langs de
bevestiging schijnt.
Plaats het binnenscherm met de bouten en de clip door in
omgekeerde volgorde uit te voeren.
■Bochtverlichting/mistlamp (indien aanwezig)
Verwijder de bouten en klem-
men van de wielkuipen. Ver-
wijder de wielkuip gedeelte-
lijk.
Neem de stekker los terwijl
de borglip wordt ingedrukt.
5
6
71
1
2
AVENSIS_OM_OM20C20E_(EE).book Page 49 5 Tuesday, March 3, 2015 4:14 PM

4967-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C20E_(EE)

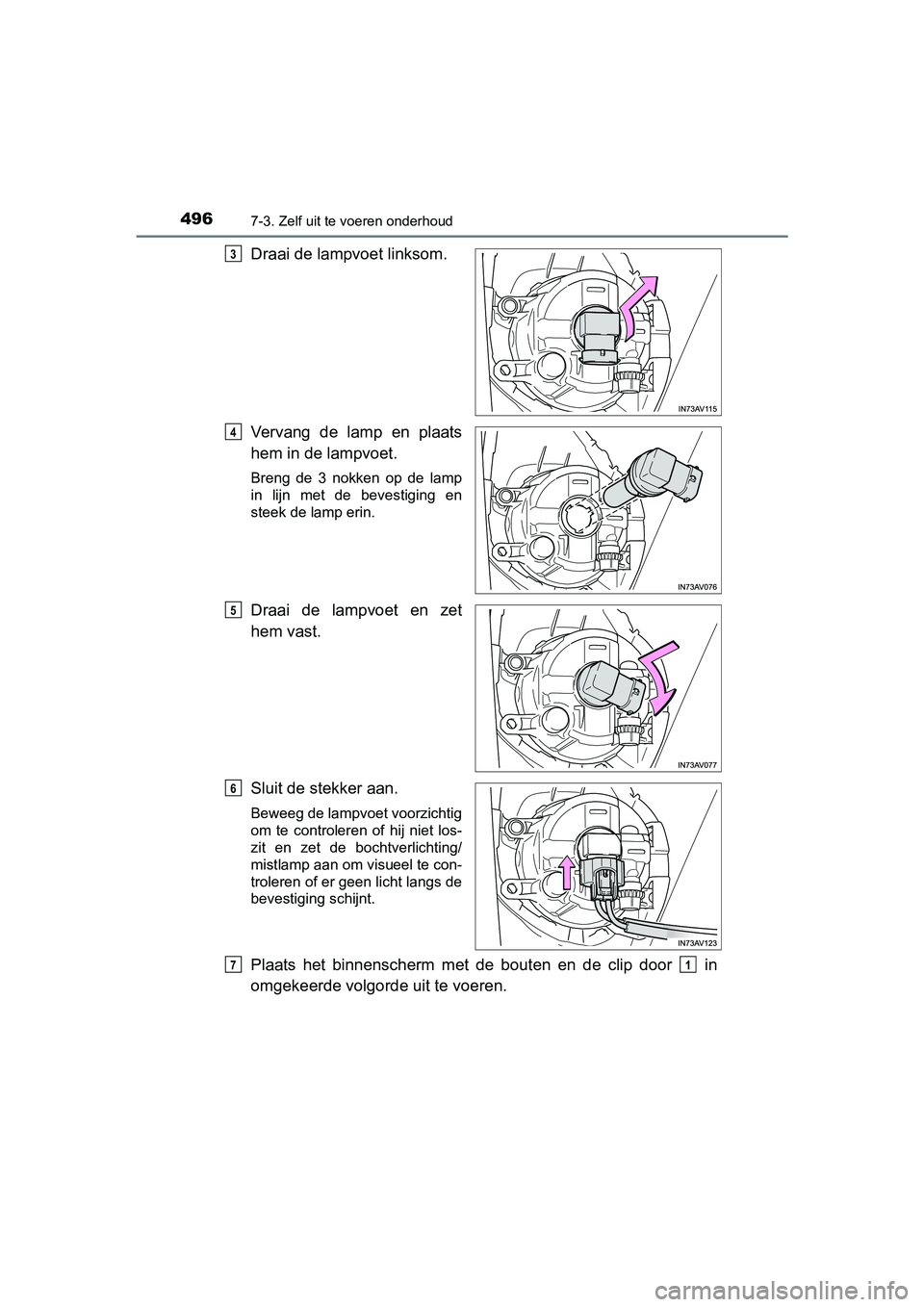

Draai de lampvoet linksom.
Vervang de lamp en plaats
hem in de lampvoet.
Breng de 3 nokken op de lamp
in lijn met de bevestiging en
steek de lamp erin.
Draai de lampvoet en zet
hem vast.
Sluit de stekker aan.
Beweeg de lampvoet voorzichtig
om te controleren of hij niet los-
zit en zet de bochtverlichting/
mistlamp aan om visueel te con-
troleren of er geen licht langs de
bevestiging schijnt.
Plaats het binnenscherm met de bouten en de clip door in
omgekeerde volgorde uit te voeren.
3
4
5
6
71
