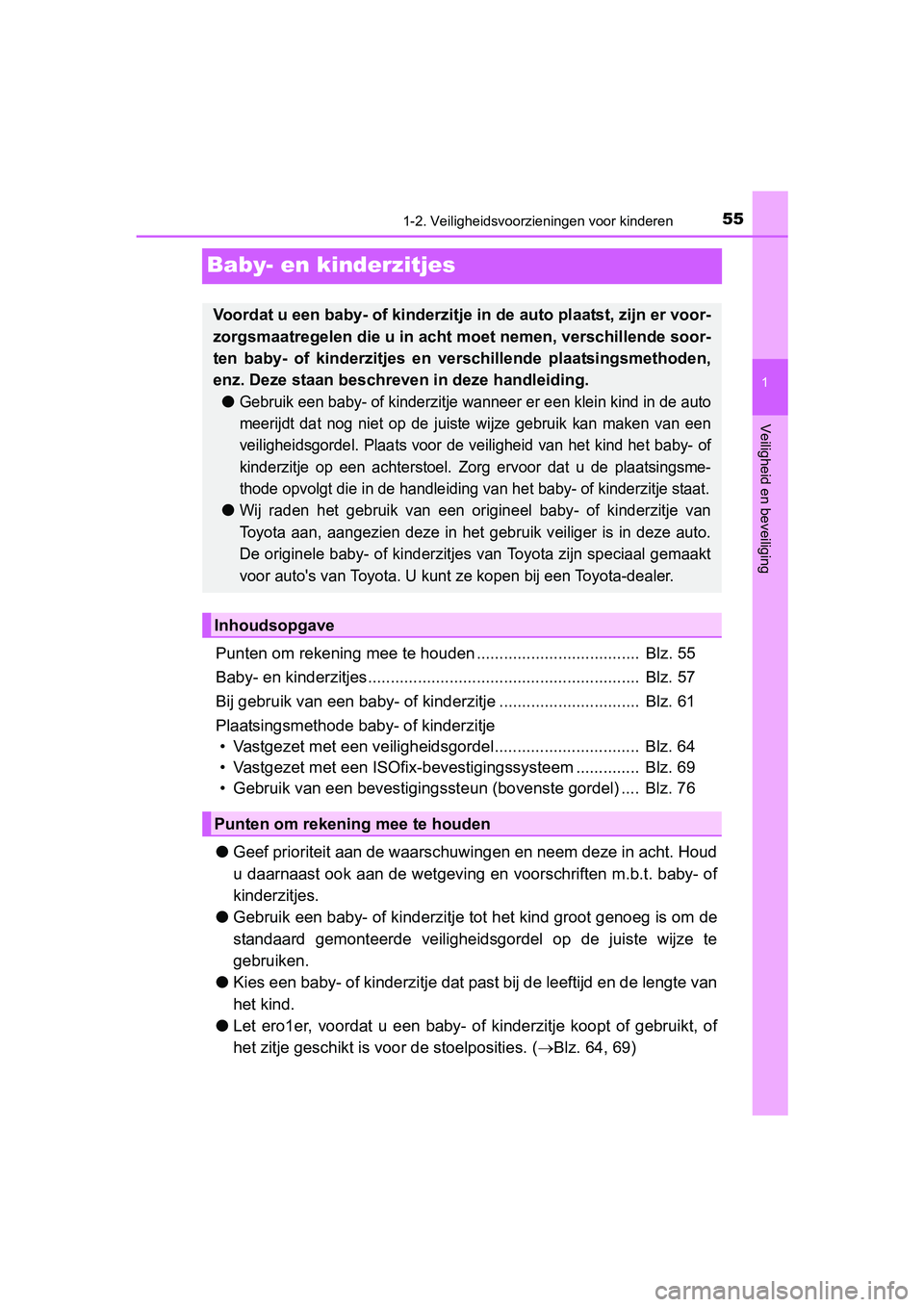

2016 TOYOTA AVENSIS isofix

55
1
1-2. Veiligheidsvoorzieningen voor kinderen
AVENSIS_OM_OM20C20E_(EE)
Veiligheid en beveiliging
Baby- en kinderzitjes
Punten om rekening mee te houden .................................... Blz. 55
Baby- en kinderzitjes............................................................ Blz. 57
Bij gebruik van een baby- of kinderzitje ............................... Blz. 61
Plaatsingsmethode baby- of kinderzitje• Vastgezet met een veiligheidsgorde l................................ Blz. 64
• Vastgezet met een ISOfix-bevesti gingssysteem .............. Blz. 69
• Gebruik van een bevestigingsste un (bovenste gordel) .... Blz. 76
● Geef prioriteit aan de waarschuwingen en neem deze in acht. Houd
u daarnaast ook aan de wetgeving en voorschriften m.b.t. baby- of
kinderzitjes.
● Gebruik een baby- of kinderzitje tot het kind groot genoeg is om de
standaard gemonteerde veiligheidsgordel op de juiste wijze te
gebruiken.
● Kies een baby- of kinderzitje dat past bij de leeftijd en de lengte van
het kind.
● Let ero1er, voordat u een baby- of kinderzitje koopt of gebruikt, of
het zitje geschikt is v oor de stoelposities. ( Blz. 64, 69)
Voordat u een baby- of kinderzitje in de auto plaatst, zijn er voor-
zorgsmaatregelen die u in acht mo et nemen, verschillende soor-
ten baby- of kinderzitjes en verschillende plaatsingsmethoden,
enz. Deze staan beschr even in deze handleiding.
●
Gebruik een baby- of kinderzitje wanneer er een klein kind in de auto
meerijdt dat nog niet op de juiste wijze gebruik kan maken van een
veiligheidsgordel. Plaats voor de veiligheid van het kind het baby- of
kinderzitje op een achterstoel. Zorg ervoor dat u de plaatsingsme-
thode opvolgt die in de handleiding van het baby- of kinderzitje staat.
●Wij raden het gebruik van een orig ineel baby- of kinderzitje van
Toyota aan, aangezien deze in het gebruik veiliger is in deze auto.
De originele baby- of kinderzitjes van Toyota zijn speciaal gemaakt
voor auto's van Toyota. U kunt ze kopen bij een Toyota-dealer.
Inhoudsopgave
Punten om rekening mee te houden
AVENSIS_OM_OM20C20E_(EE).book Page 55 Tuesday, March 3, 2015 4:14 PM

591-2. Veiligheidsvoorzieningen voor kinderen
1
AVENSIS_OM_OM20C20E_(EE)
Veiligheid en beveiliging
■Plaatsingsmethodes baby- of kinderzitje
Controleer aan de hand van de bij het baby- of kinderzitje bijgeslo-
ten handleiding de pl aatsing van het zitje.
PlaatsingsmethodeBlad-
zijde
Bevestiging met
veiligheidsgordels Blz. 64
Bevestiging met
ISOfix-bevestigings- systeem Blz. 69
AVENSIS_OM_OM20C20E_(EE).book Page 59
Tuesday, March 3, 2015 4:14 PM

651-2. Veiligheidsvoorzieningen voor kinderen
1
AVENSIS_OM_OM20C20E_(EE)
Veiligheid en beveiliging
Verklaring van lettercodes in de bovenstaande tabel:
X: Geen geschikte zitpositie voor kinderen in deze gewichtsgroep.
U: Geschikt voor een “universeel” baby- of kinderzitje dat is goedge-
keurd voor gebruik in deze gewichtsgroep.
UF: Geschikt voor een in de rijrichting geplaatst “universeel” baby- of kinderzitje dat is goedgekeurd vo or gebruik in deze gewichts-
groep.
*1: Zet de rugleuning zo veel mogelijk rechtop. Schuif de voorstoel helemaal naar achteren. Als de hoogte van de passagiersstoel kan worden versteld,
dan moet deze in de hoogste positie staan.
*2: Verwijder indien mogelijk de hoofdsteun indien deze de werking van hetbaby- of kinderzitje hindert.
Zet anders de hoofdsteun in de hoogste stand.
Gewichts-groepen
Zitpositie
Aanbevolen
baby- en kinderzitjes
Voorpassagiers- stoelAchterstoel
Aan/uit-schakelaar airbagBuiten-steMidden
AANUIT
0
Minder
dan 10 kg X
U
*1UU
TOYOTA G 0+,
BABY SAFE PLUS
TOYOTA MINI
0+
Minder
dan 13 kg X
U
*1UU
I
9 - 18 kg Tegen de
rijrichting in: X U
*1, 2U*2U*2TOYOTA DUO+
In de
rijrichting:
UF
*1, 2
II, III
15 - 36 kg UF*1, 2U*1, 2U*2U*2
TOYOTA KIDFIX
XP SICT
(Kan op de ISOfix-
bevestigingen wor-
den gemonteerd.)
AVENSIS_OM_OM20C20E_(EE).book Page 65
Tuesday, March 3, 2015 4:14 PM

691-2. Veiligheidsvoorzieningen voor kinderen
1
AVENSIS_OM_OM20C20E_(EE)
Veiligheid en beveiliging
■ISOfix-bevestigingssysteem (ISOfix-baby- of kinderzitje)
Voor de buitenste zitplaatsen
achter zijn lage bevestigings-
punten aanwezig. (Labels
geven aan waar de bevesti-
gingspunten zich in de stoelen
bevinden.)
Baby- of kinderzitje vastgezet met een ISOfix-bevestigings-
systeem
AVENSIS_OM_OM20C20E_(EE).book Page 69 Tuesday, March 3, 2015 4:14 PM

701-2. Veiligheidsvoorzieningen voor kinderen
AVENSIS_OM_OM20C20E_(EE)■
Controleren van de gewichtsgr
oep en grootteklasse voor ECE
R44 ISOFIX overeenkomstig de baby- of kinderzitjes
Controleer de desbetreffende [gewichtsgroep] aan de hand van
het gewicht van het kind ( Blz. 58)
(Voorbeeld 1)Bij een gewicht van 12 kg, [gewichtsgroep 0+]
(Voorbeeld 2)Bij een gewicht van 15 kg, [gewichtsgroep I]
Controleren van de grootteklasse
Selecteer de grootteklasse die overeenkomt met de [gewichts-
groep] die u hebt gecontroleerd in stap van de [Tabel m.b.t.
geschiktheid en aanbevolen baby- en kinderzitjes (baby- of
kinderzitje vastgezet met ISOfix (ECE R44))] ( Blz. 71)
*.
(Voorbeeld 1) Bij [gewichtsgroep 0+] is de overeenkomstige
grootteklasse [C], [D] of [E].
(Voorbeeld 2) Bij [gewichtsgroep I] is de overeenkomstige
grootteklasse [A], [B], [B1], [C] of [D].
*: Onderdelen uit de lijst met een [X] kunnen echter niet worden geselec- teerd, ondanks dat ze de overeenkomstige grootteklasse hebben in de
geschiktheidstabel van de [zitpositie]. Selecteer ook het product aange-
geven door [Aanbevolen baby- en kinderzitjes] ( Blz. 72) als het
onderdeel uit de lijst de aanduiding [IL] heeft.
1
2
1
AVENSIS_OM_OM20C20E_(EE).book Page 70 Tuesday, March 3, 2015 4:14 PM

711-2. Veiligheidsvoorzieningen voor kinderen
1
AVENSIS_OM_OM20C20E_(EE)
Veiligheid en beveiliging
■Tabel m.b.t. geschiktheid en aanbevolen baby- en kinderzitjes
(baby- of kinderzitje vastgezet met ISOfix (ECE R44))
ISOfix-baby- of kinderzitjes worden onderverdeeld in verschillende
“grootteklassen”. Overeenkomstig deze “grootteklassen” mag u het
zitje gebruiken op de in de onderstaande tabel aangegeven zitposi-
tie. Raadpleeg de handleiding van het baby- of kinderzitje voor de
“grootteklasse” en “gewichtsgroep” van uw zitje.
Als uw baby- of kinderzitje geen “grootteklasse” heeft (of wanneer u
de informatie niet in de onderstaande tabel kunt vinden), raadpleeg
dan de “voertuiglijst” van het baby - of kinderzitje voor informatie
over de geschiktheid of informee r bij de verkoper van uw kinder-
zitje.
GrootteklasseBeschrijving
A In de rijrichting geplaatst baby- of kinderzitje, volledige
hoogte
B In de rijrichting geplaatst baby- of kinderzitje, verlaagd
B1 In de rijrichting geplaatst baby- of kinderzitje, verlaagd
C Tegen de rijrichting in geplaatst baby- of kinderzitje,
volledig formaat
D Tegen de rijrichting in geplaatst baby- of kinderzitje,
kleiner formaat
E Tegen de rijrichting in geplaatst babyzitje F Naar links gericht babyzitje (reiswieg)
G Naar rechts gericht babyzitje (reiswieg)
AVENSIS_OM_OM20C20E_(EE).book Page 71 Tuesday, March 3, 2015 4:14 PM

721-2. Veiligheidsvoorzieningen voor kinderen
AVENSIS_OM_OM20C20E_(EE)
Verklaring van lettercodes in de bovenstaande tabel:
X: Zitpositie niet geschikt voor ISOfix-baby- of kinderzitjes in deze
gewichtsgroep en/of grootteklasse.
IUF: Geschikt voor een in de rijric hting geplaatst universeel ISOfix-
baby- of kinderzitje dat is goedgekeurd voor gebruik in deze
gewichtsgroep.
IL: Geschikt voor een ISOfix-baby- of kinderzitje uit de categorie “specifieke voertuigen”, “beper kt” of “semi-universeel” dat is
goedgekeurd voor gebruik in deze gewichtsgroep.
Gewichts- groepenGrootte- klasse
Zitpositie
Aanbevolen
baby- en kinder-
zitjesVoorstoelAchterstoel
Passa-
giersstoelBuitensteMidden
Reiswieg FXXX
—
GXXX
0
Minder
dan 10 kg EX IL X
TOYOTA G 0+,
BABYSAFE
PLUS met ISO- FIX-BEVESTI- GING, BASE
PLATFORM
TOYOTA MINI
TOYOTA MIDI
0+
Minder
dan 13 kg EX IL X
DX IL X TOYOTA MINI
TOYOTA MIDI
CX IL X
I
9 - 18 kg DX IL X
—
CX IL X
BX IUF
*
IL*XTOYOTA MIDI
B1 X IUF
*
IL*X
TOYOTA DUO+
TOYOTA MIDI
AX IUF
*
IL*XTOYOTA MIDI
AVENSIS_OM_OM20C20E_(EE).book Page 72
Tuesday, March 3, 2015 4:14 PM

731-2. Veiligheidsvoorzieningen voor kinderen
1
AVENSIS_OM_OM20C20E_(EE)
Veiligheid en beveiliging
*: Verwijder indien mogelijk de hoofdsteun indien deze de werking van hetbaby- of kinderzitje hindert.
Zet anders de hoofdsteun in de hoogste stand.
Bij het vastzetten van sommige typen baby- of kinderzitjes op de
achterstoel kunnen de veiligheidsgor dels op de plaatsen naast het
zitje mogelijk niet goed worden gebruikt en komen ze mogelijk in aan-
raking met het zitje. Ook kan de werking van de veiligheidsgordel
negatief worden beïnvloe d. Draag uw veiligheidsgordel goed aanslui-
tend over uw schouder en laag over uw heupen. Wanneer dit niet het
geval is of wanneer hij in aanraking komt met het zitje, ga dan ergens
anders zitten. Het niet in acht nemen van de voorzorgsmaatregelen
kan ernstig letsel tot gevolg hebben.
De in de tabel genoemde baby- en kinderzitjes zijn mogelijk niet ver-
krijgbaar buiten de EU.
● Verstel bij het plaatsen van een baby- of kinderzitje op de achter-
stoelen de voorstoel zodanig dat deze niet in aanraking komt met
het kind of het baby- of kinderzitje.
● Vergrendel bij gebruik van een
zitje van het type TOYOTA G
0+, BABYSAFE PLUS met ISO-
FIX-BEVESTIGING, BASE
PLATFORM de steunpoot op
het punt waar de 4e opening
gedeeltelijk zichtbaar is.
● Wanneer een TOYOTA MINI- of TOYO TA MIDI-zitje wordt gebruikt,
past u de steunpoot en de ISOfix-koppelingen als volgt aan:
Vergrendel de ISOfix-koppe-
lingen bij nr. 4.
Vergrendel de steunpoot op
het punt waar 4 openingen
zichtbaar zijn.
1
2
AVENSIS_OM_OM20C20E_(EE).book Page 73 Tuesday, March 3, 2015 4:14 PM
