2016 TOYOTA AVENSIS Instructieboekje (in Dutch)

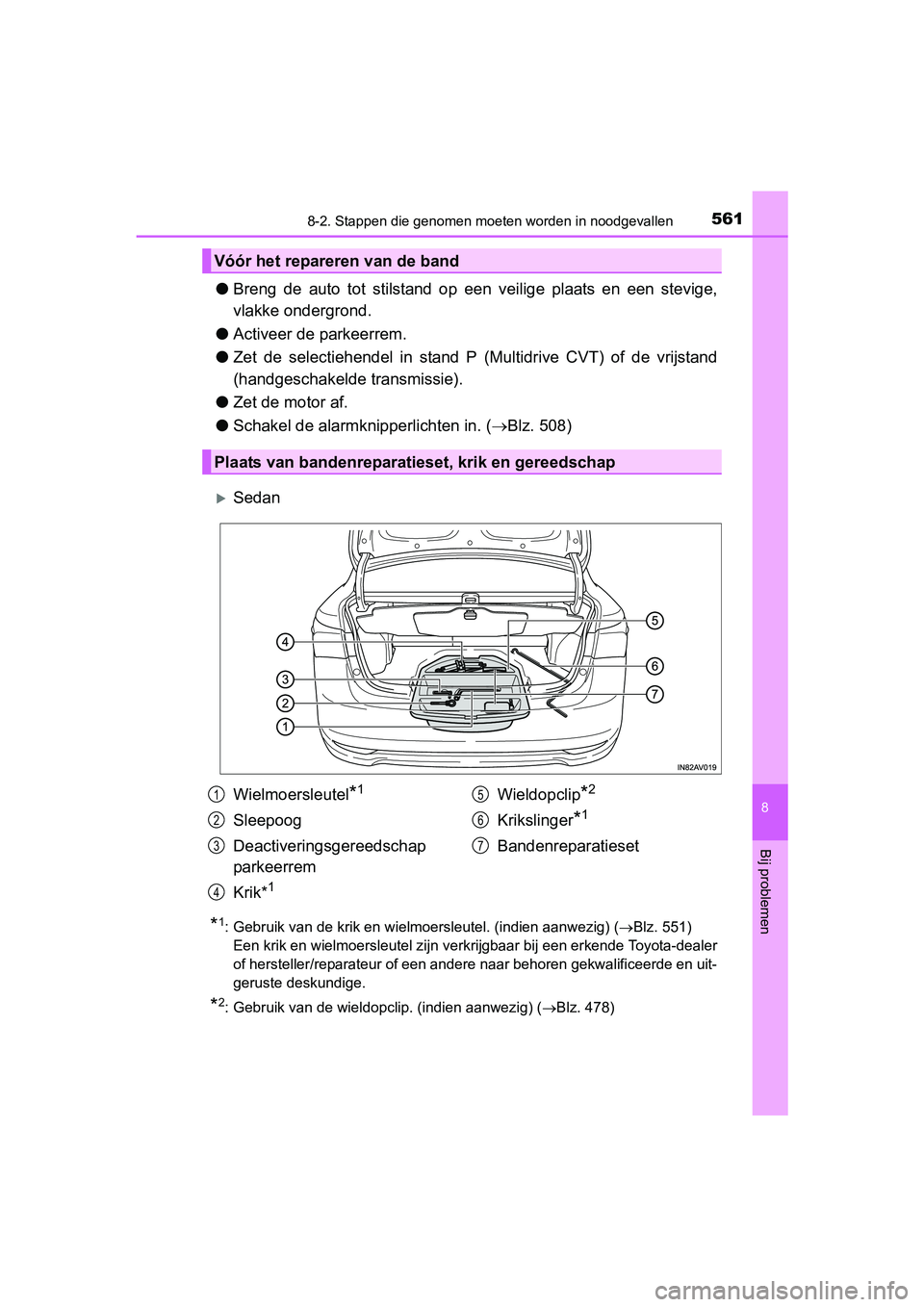

5618-2. Stappen die genomen moeten worden in noodgevallen
AVENSIS_OM_OM20C20E_(EE)
8
Bij problemen
●Breng de auto tot stilstand op een veilige plaats en een stevige,
vlakke ondergrond.
● Activeer de parkeerrem.
● Zet de selectiehendel in stand P (Multidrive CVT) of de vrijstand
(handgeschakelde transmissie).
● Zet de motor af.
● Schakel de alarmknipperlichten in. ( Blz. 508)
Sedan
*1: Gebruik van de krik en wielmoersleutel. (indien aanwezig) ( Blz. 551)
Een krik en wielmoersleutel zijn verkrijgbaar bij een erkende Toyota-dealer
of hersteller/reparateur of een andere naar behoren gekwalificeerde en uit-
geruste deskundige.
*2: Gebruik van de wieldopclip. (indien aanwezig) ( Blz. 478)
Vóór het repareren van de band
Plaats van bandenreparatieset, krik en gereedschap
Wielmoersleutel*1
Sleepoog
Deactiveringsgereedschap
parkeerrem
Krik*
1
Wieldopclip*2
Krikslinger*1
Bandenreparatieset
1
2
3
4
5
6
7
AVENSIS_OM_OM20C20E_(EE).book Page 561 Tuesday, March 3, 2015 4:14 PM

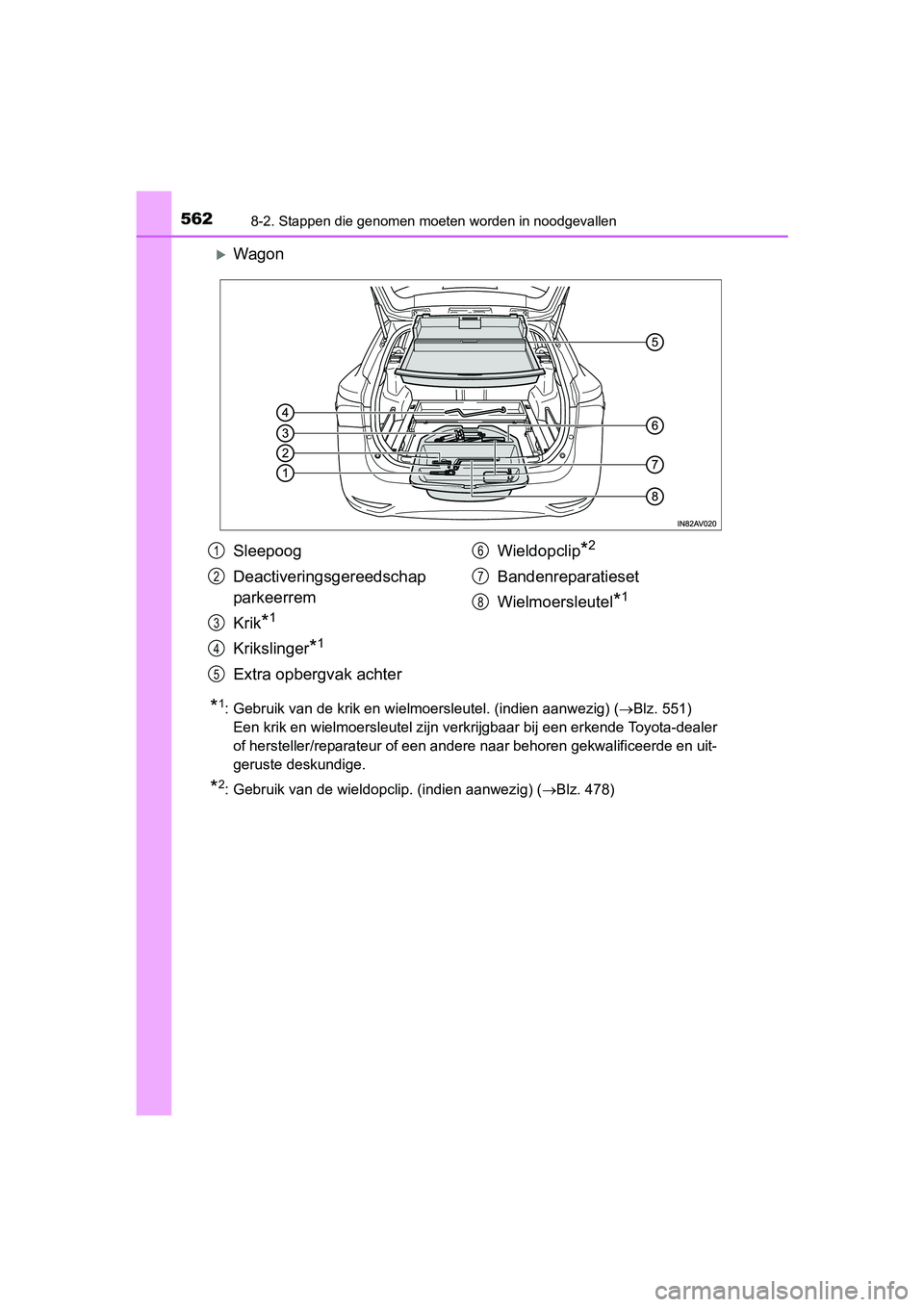

5628-2. Stappen die genomen moeten worden in noodgevallen
AVENSIS_OM_OM20C20E_(EE)
Wagon
*1: Gebruik van de krik en wielmoersleutel. (indien aanwezig) (Blz. 551)
Een krik en wielmoersleutel zijn verkrijgbaar bij een erkende Toyota-dealer
of hersteller/reparateur of een andere naar behoren gekwalificeerde en uit-
geruste deskundige.
*2: Gebruik van de wieldopclip. (indien aanwezig) ( Blz. 478)
Sleepoog
Deactiveringsgereedschap
parkeerrem
Krik
*1
Krikslinger*1
Extra opbergvak achterWieldopclip
*2
Bandenreparatieset
Wielmoersleutel
*1
1
2
3
4
5
6
7
8
AVENSIS_OM_OM20C20E_(EE).book Page 56
2 Tuesday, March 3, 2015 4:14 PM

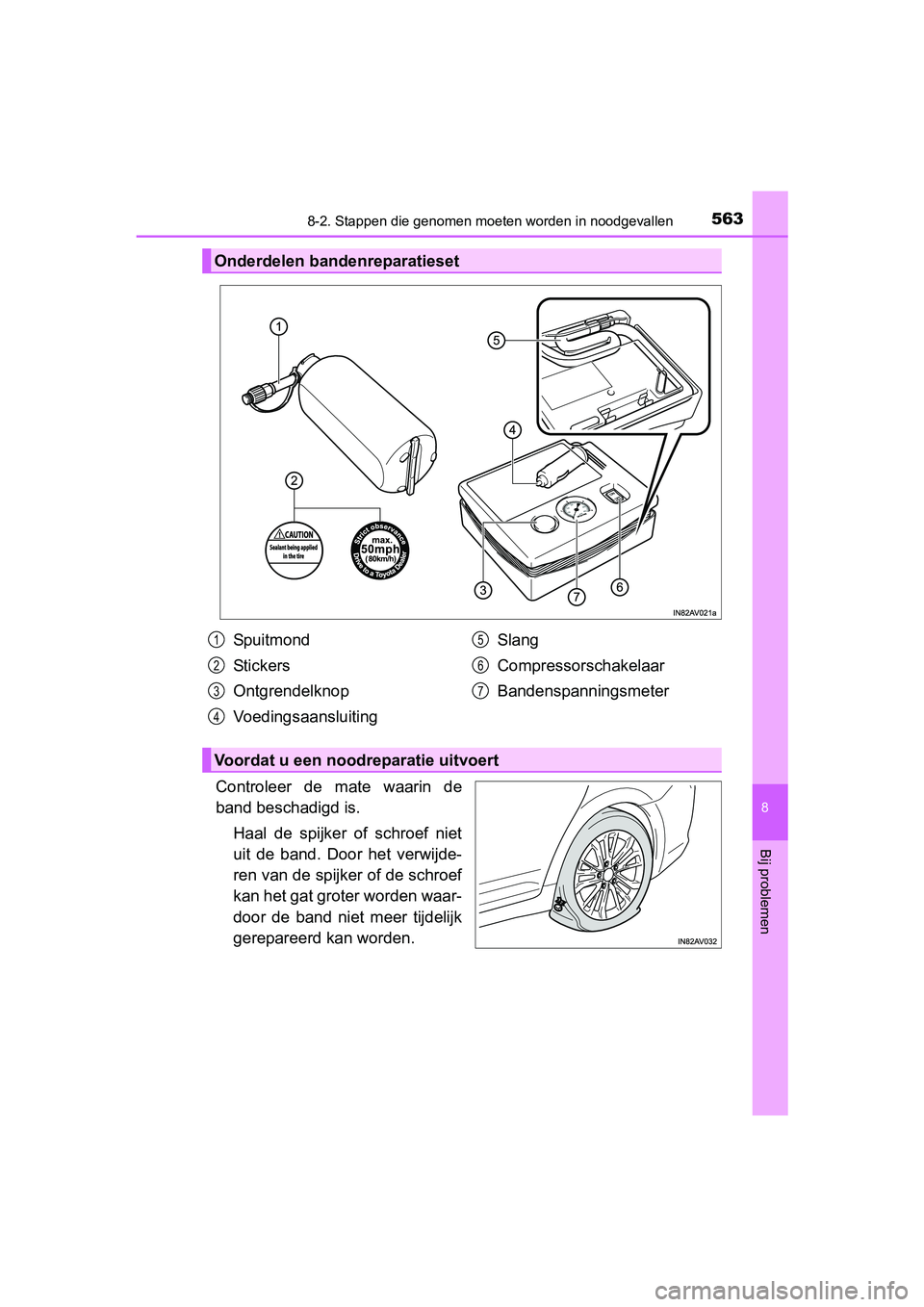

5638-2. Stappen die genomen moeten worden in noodgevallen
AVENSIS_OM_OM20C20E_(EE)
8
Bij problemen
Controleer de mate waarin de
band beschadigd is.Haal de spijker of schroef niet
uit de band. Door het verwijde-
ren van de spijker of de schroef
kan het gat groter worden waar-
door de band niet meer tijdelijk
gerepareerd kan worden.
Onderdelen bandenreparatieset
Sp ui t mo nd
St i ck ers
Ontgrendelknop
Voedingsaansluiting Slang
Compressorschakelaar
Bandenspanningsmeter1
2
3
4
5
6
7
Voordat u een noodreparatie uitvoert
AVENSIS_OM_OM20C20E_(EE).book Page 56
3 Tuesday, March 3, 2015 4:14 PM

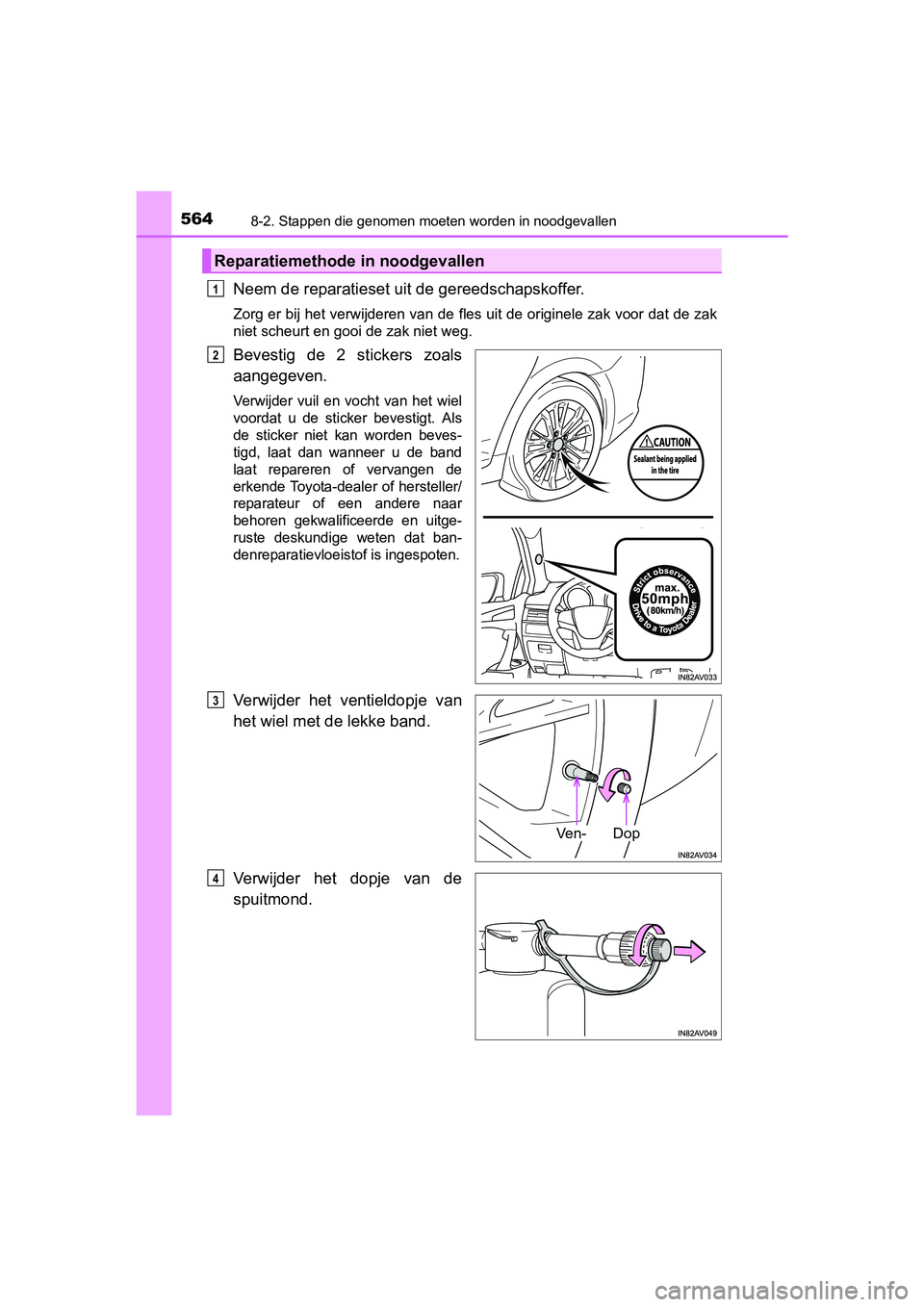

5648-2. Stappen die genomen moeten worden in noodgevallen
AVENSIS_OM_OM20C20E_(EE)
Neem de reparatieset uit de gereedschapskoffer.
Zorg er bij het verwijderen van de fles uit de originele zak voor dat de zak
niet scheurt en gooi de zak niet weg.
Bevestig de 2 stickers zoals
aangegeven.
Verwijder vuil en vocht van het wiel
voordat u de sticker bevestigt. Als
de sticker niet kan worden beves-
tigd, laat dan wanneer u de band
laat repareren of vervangen de
erkende Toyota-dealer of hersteller/
reparateur of een andere naar
behoren gekwalificeerde en uitge-
ruste deskundige weten dat ban-
denreparatievloeistof is ingespoten.
Verwijder het ventieldopje van
het wiel met de lekke band.
Verwijder het dopje van de
spuitmond.
Reparatiemethode in noodgevallen
1

2
Ven-Dop
3
4
AVENSIS_OM_OM20C20E_(EE).book Page 564 Tuesday, March 3, 2015 4:14 PM

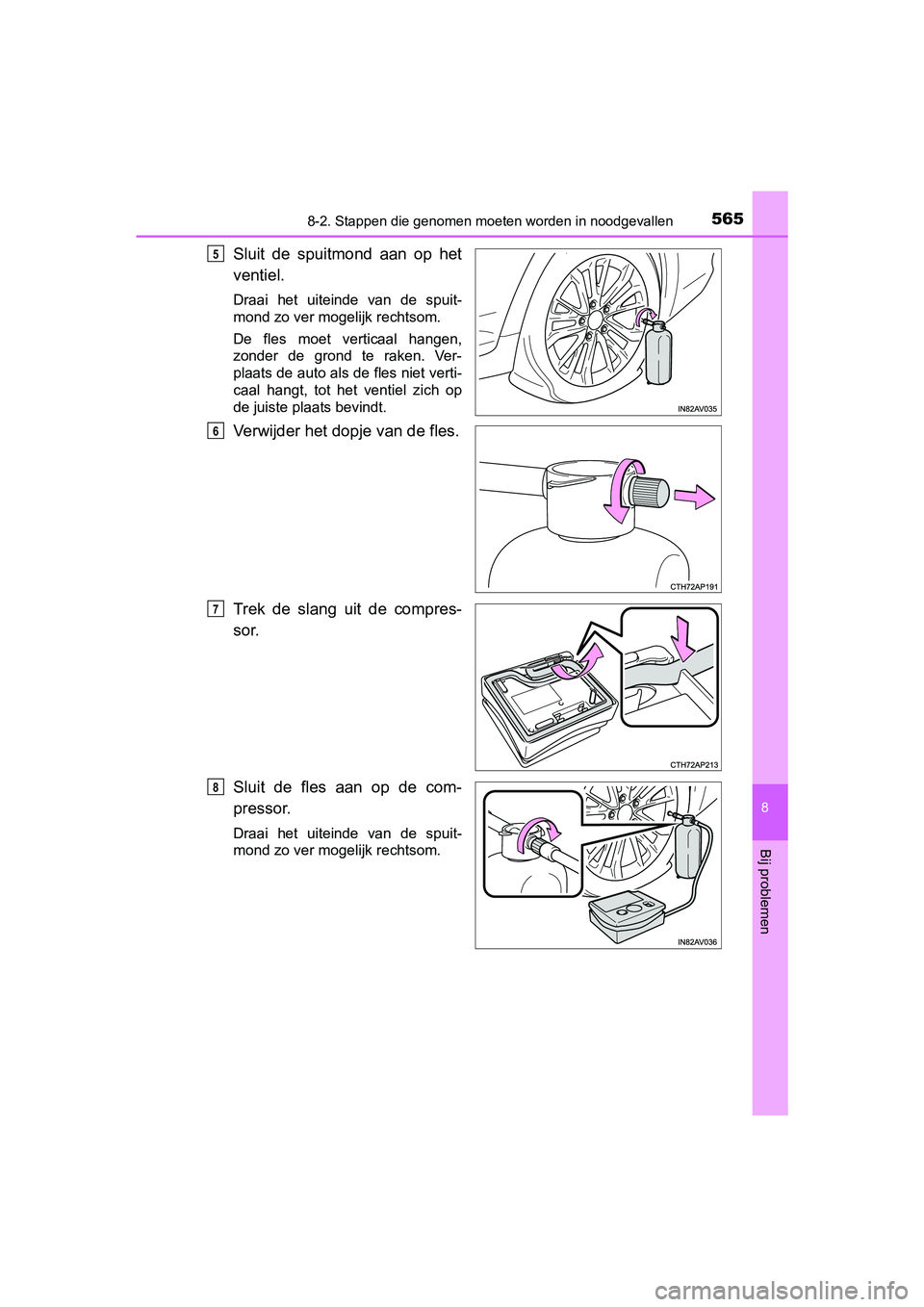

5658-2. Stappen die genomen moeten worden in noodgevallen
AVENSIS_OM_OM20C20E_(EE)
8
Bij problemen
Sluit de spuitmond aan op het
ventiel.
Draai het uiteinde van de spuit-
mond zo ver mogelijk rechtsom.
De fles moet verticaal hangen,
zonder de grond te raken. Ver-
plaats de auto als de fles niet verti-
caal hangt, tot het ventiel zich op
de juiste plaats bevindt.
Verwijder het dopje van de fles.
Trek de slang uit de compres-
sor.
Sluit de fles aan op de com-
pressor.
Draai het uiteinde van de spuit-
mond zo ver mogelijk rechtsom.
5
6
7
8
AVENSIS_OM_OM20C20E_(EE).book Page 565 Tuesday, March 3, 2015 4:14 PM

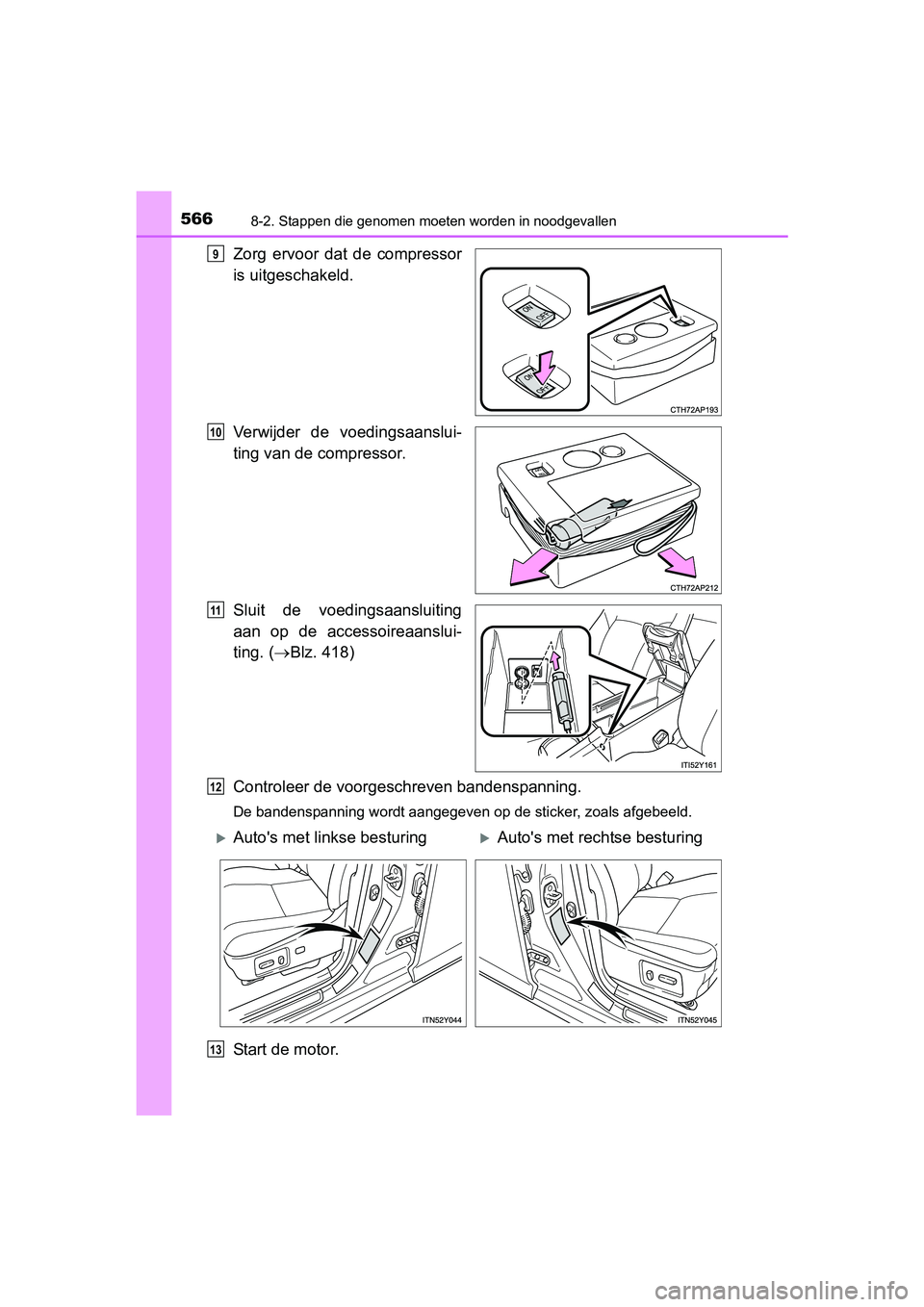

5668-2. Stappen die genomen moeten worden in noodgevallen
AVENSIS_OM_OM20C20E_(EE)
Zorg ervoor dat de compressor
is uitgeschakeld.
Verwijder de voedingsaanslui-
ting van de compressor.
Sluit de voedingsaansluiting
aan op de accessoireaanslui-
ting. (Blz. 418)
Controleer de voorgeschreven bandenspanning.
De bandenspanning wordt aangegeven op de sticker, zoals afgebeeld.
Start de motor.
9
10
11
12
Auto's met linkse besturingAuto's met rechtse besturing
13
AVENSIS_OM_OM20C20E_(EE).book Page 56 6 Tuesday, March 3, 2015 4:14 PM

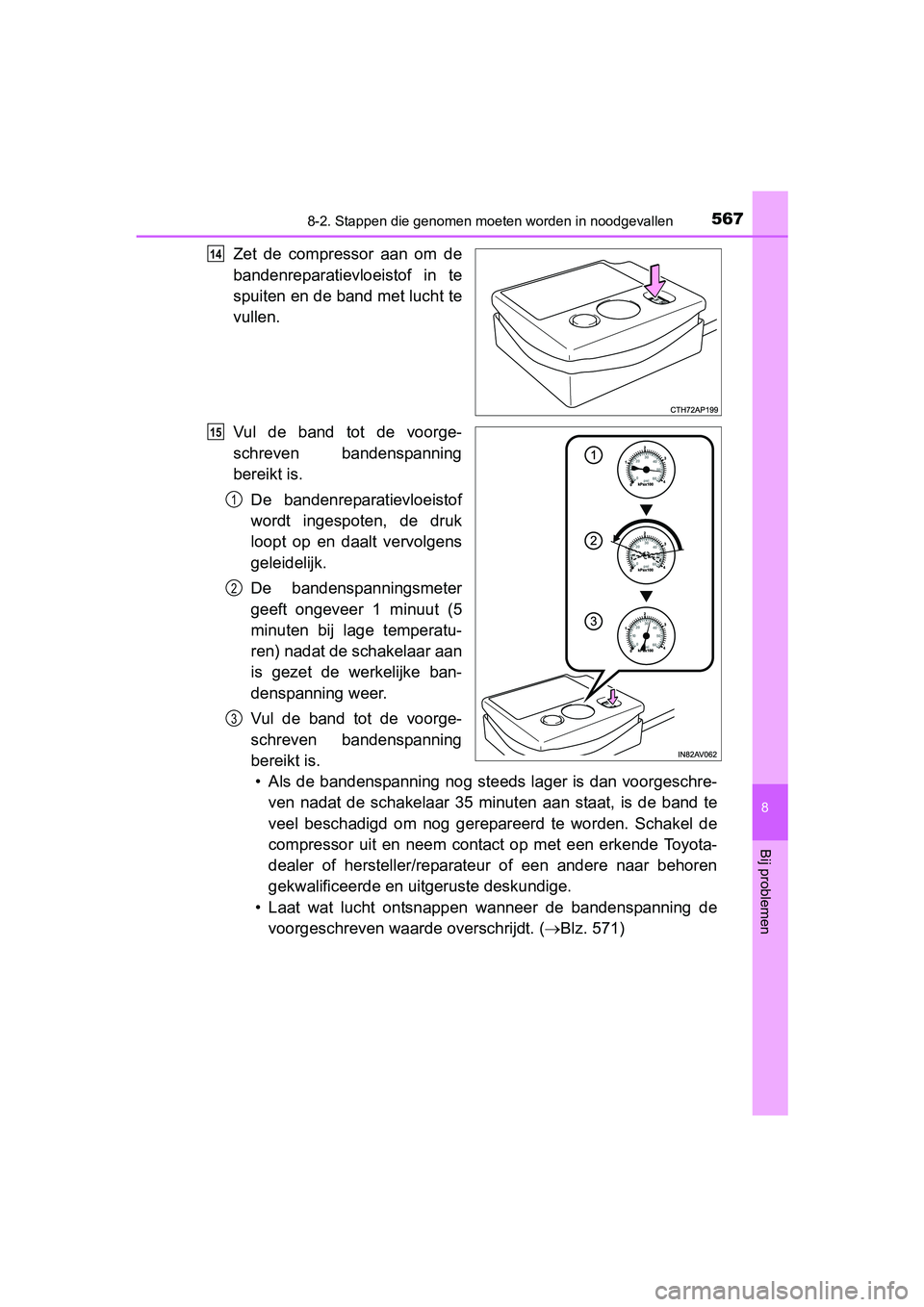

5678-2. Stappen die genomen moeten worden in noodgevallen
AVENSIS_OM_OM20C20E_(EE)
8
Bij problemen
Zet de compressor aan om de
bandenreparatievloeistof in te
spuiten en de band met lucht te
vullen.
Vul de band tot de voorge-
schreven bandenspanning
bereikt is.De bandenreparatievloeistof
wordt ingespoten, de druk
loopt op en daalt vervolgens
geleidelijk.
De bandenspanningsmeter
geeft ongeveer 1 minuut (5
minuten bij lage temperatu-
ren) nadat de schakelaar aan
is gezet de werkelijke ban-
denspanning weer.
Vul de band tot de voorge-
schreven bandenspanning
bereikt is.• Als de bandenspanning nog steeds lager is dan voorgeschre- ven nadat de schakelaar 35 minut en aan staat, is de band te
veel beschadigd om nog gerepa reerd te worden. Schakel de
compressor uit en neem contact op met een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
• Laat wat lucht ontsnappen wanneer de bandenspanning de voorgeschreven waarde overschrijdt. ( Blz. 571)14
15
1
2
3
AVENSIS_OM_OM20C20E_(EE).book Page 56 7 Tuesday, March 3, 2015 4:14 PM

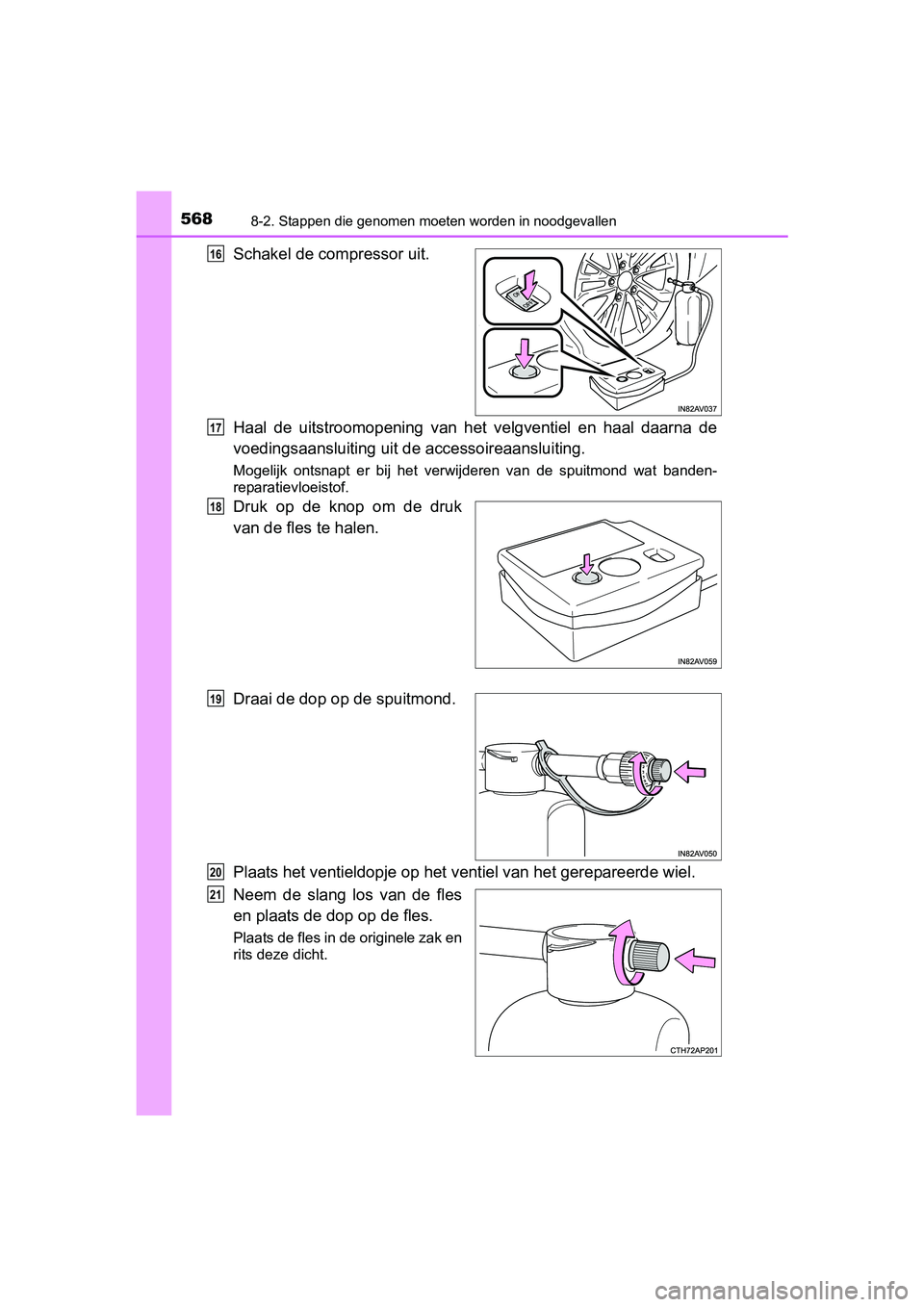

5688-2. Stappen die genomen moeten worden in noodgevallen
AVENSIS_OM_OM20C20E_(EE)
Schakel de compressor uit.
Haal de uitstroomopening van het velgventiel en haal daarna de
voedingsaansluiting uit de accessoireaansluiting.
Mogelijk ontsnapt er bij het verwijderen van de spuitmond wat banden-
reparatievloeistof.
Druk op de knop om de druk
van de fles te halen.
Draai de dop op de spuitmond.
Plaats het ventieldopje op het ventiel van het gerepareerde wiel.
Neem de slang los van de fles
en plaats de dop op de fles.
Plaats de fles in de originele zak en
rits deze dicht.
16
17
18
19
20
21
AVENSIS_OM_OM20C20E_(EE).book Page 56 8 Tuesday, March 3, 2015 4:14 PM
