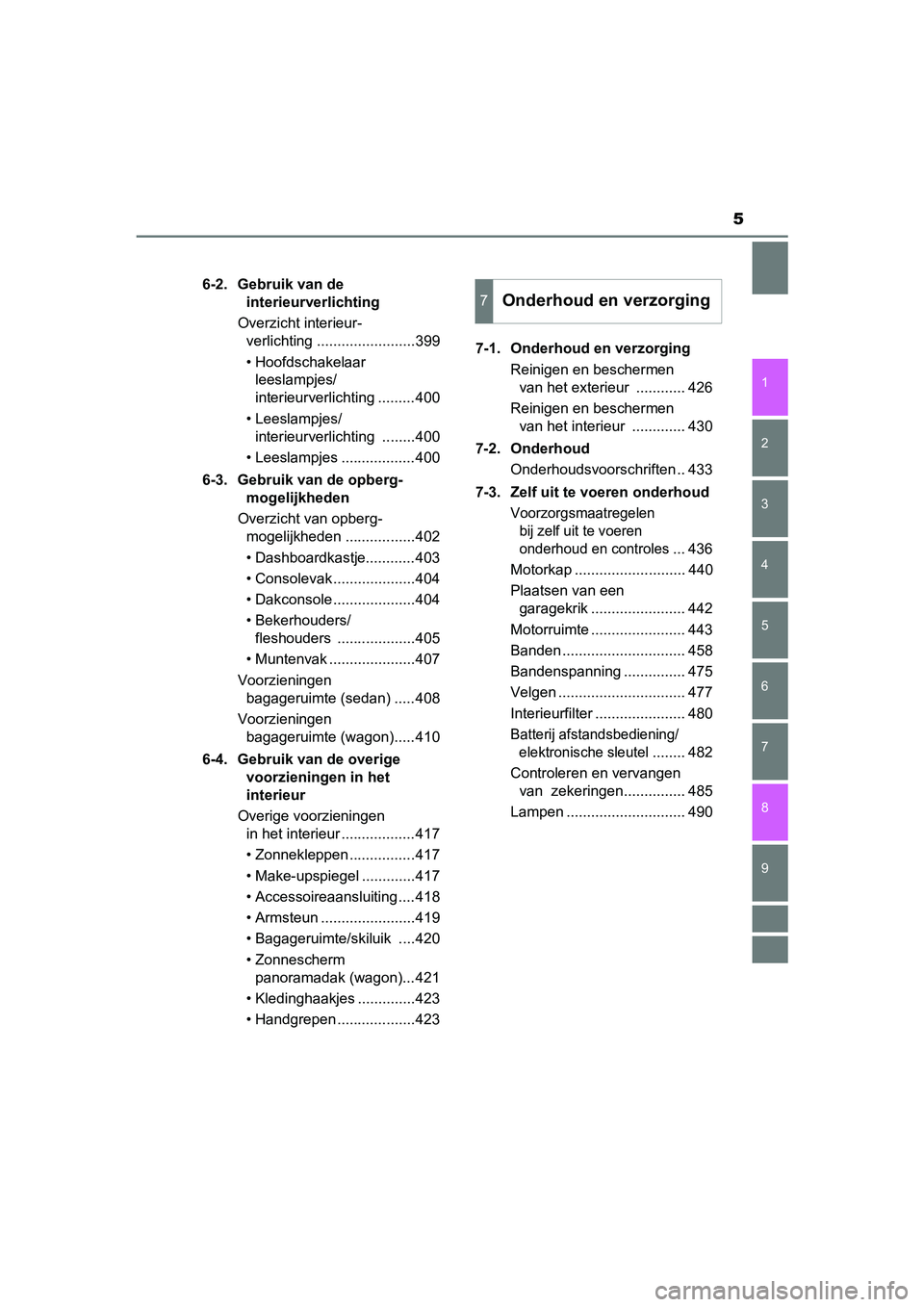

6-2. Gebruik van de interieurverlichting
Overzicht interieur- verlichting ........................399
• Hoofdschakelaar leeslampjes/
interieurverlichting .........400
• Leeslampjes/ interieurverlichting ........400
• Leeslampjes ..................400
6-3. Gebruik van de opberg- mogelijkheden
Overzicht van opberg- mogelijkheden .................402
• Dashboardkastje............403
• Consolevak ....................404
• Dakconsole ....................404
• Bekerhouders/fleshouders ...................405
• Muntenvak .....................407
Voorzieningen bagageruimte (sedan) .....408
Voorzieningen bagageruimte (wagon).....410
6-4. Gebruik van de overige voorzieningen in het
interieur
Overige voorzieningen in het interieur ..................417
• Zonnekleppen ................417
• Make-upspiegel .............417
• Accessoireaansluiting ....418
• Armsteun .......................419
• Bagageruimte/skiluik ....420
• Zonnescherm
panoramadak (wagon)...421
• Kledinghaakjes ..............423
• Handgrepen ...................423 7-1. Onderhoud en verzorging
Reinigen en beschermen van het exterieur ............ 426
Reinigen en beschermen van het interieur ............. 430
7-2. Onderhoud Onderhoudsvoorschriften .. 433
7-3. Zelf uit te voeren onderhoud
Voorzorgsmaatregelen
bij zelf uit te voeren
onderhoud en controles
... 436
Motorkap ........................... 440
Plaatsen van een garagekrik ....................... 442
Motorruimte ....................... 443
Banden .............................. 458
Bandenspanning ............... 475
Velgen ............................... 477
Interieurfilter ...................... 480
Batterij afstandsbediening/ elektronische sleutel
........ 482
Controleren en vervangen van zekeringen............... 485
Lampen ............................. 490
7Onderhoud en verzorging
AVENSIS_OM_OM20C20E_(EE).book Page 5 Tuesday, March 3, 2015 4:14 PM

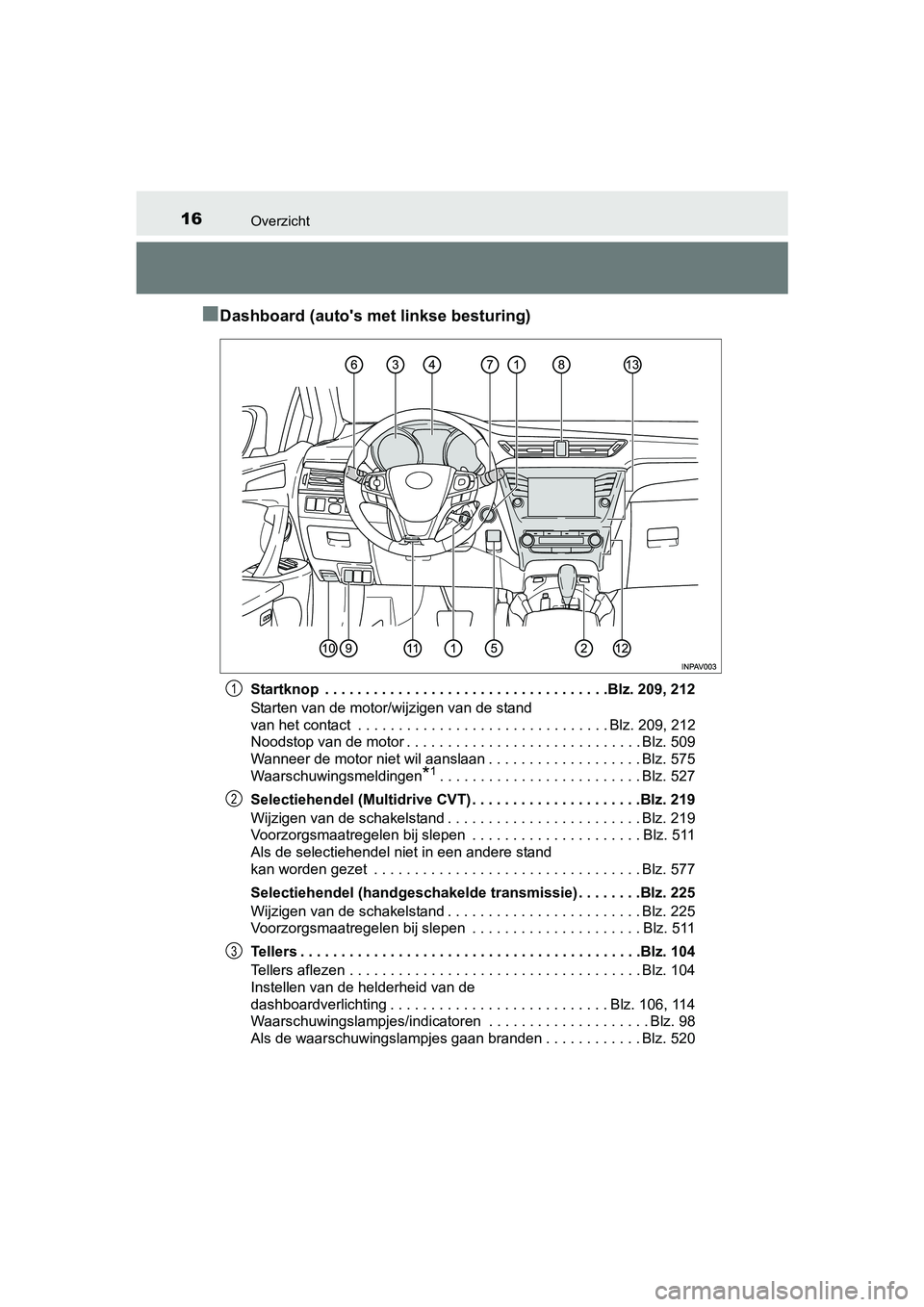

16Overzicht
AVENSIS_OM_OM20C20E_(EE)
■Dashboard (auto's met linkse besturing)
Startknop . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Blz. 209, 212
Starten van de motor/wijzigen van de stand
van het contact . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 209, 212
Noodstop van de motor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 509
Wanneer de motor niet wil aanslaan . . . . . . . . . . . . . . . . . . . Blz. 575
Waarschuwingsmeldingen
*1. . . . . . . . . . . . . . . . . . . . . . . . . Blz. 527
Selectiehendel (Multidrive CVT) . . . . . . . . . . . . . . . . . . . . .Blz. 219
Wijzigen van de schakelstand . . . . . . . . . . . . . . . . . . . . . . . . Blz. 219
Voorzorgsmaatregelen bij slepen . . . . . . . . . . . . . . . . . . . . . Blz. 511
Als de selectiehendel niet in een andere stand
kan worden gezet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 577
Selectiehendel (handgeschakelde transmissie) . . . . . . . .Blz. 225
Wijzigen van de schakelstand . . . . . . . . . . . . . . . . . . . . . . . . Blz. 225
Voorzorgsmaatregelen bij slepen . . . . . . . . . . . . . . . . . . . . . Blz. 511
Tellers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Blz. 104
Tellers aflezen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 104
Instellen van de helderheid van de
dashboardverlichting . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 106, 114
Waarschuwingslampjes/indicatoren . . . . . . . . . . . . . . . . . . . . Blz. 98
Als de waarschuwingslampjes gaan branden . . . . . . . . . . . . Blz. 520
1
2
3
AVENSIS_OM_OM20C20E_(EE).book Page 16 Tuesday, March 3, 2015 4:14 PM

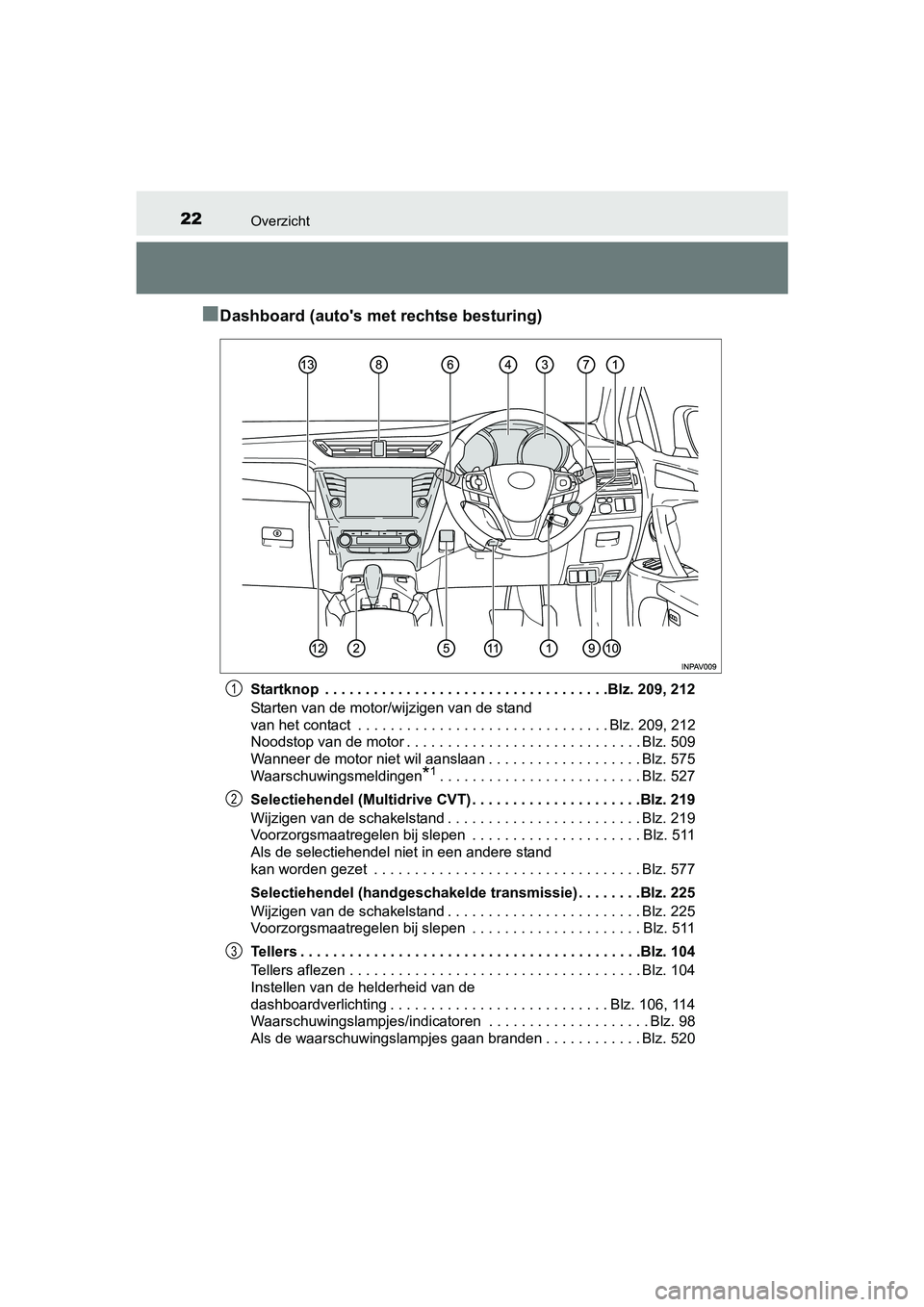

22Overzicht
AVENSIS_OM_OM20C20E_(EE)
■Dashboard (auto's met rechtse besturing)
Startknop . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Blz. 209, 212
Starten van de motor/wijzigen van de stand
van het contact . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 209, 212
Noodstop van de motor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 509
Wanneer de motor niet wil aanslaan . . . . . . . . . . . . . . . . . . . Blz. 575
Waarschuwingsmeldingen
*1. . . . . . . . . . . . . . . . . . . . . . . . . Blz. 527
Selectiehendel (Multidrive CVT) . . . . . . . . . . . . . . . . . . . . .Blz. 219
Wijzigen van de schakelstand . . . . . . . . . . . . . . . . . . . . . . . . Blz. 219
Voorzorgsmaatregelen bij slepen . . . . . . . . . . . . . . . . . . . . . Blz. 511
Als de selectiehendel niet in een andere stand
kan worden gezet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 577
Selectiehendel (handgeschakelde transmissie) . . . . . . . .Blz. 225
Wijzigen van de schakelstand . . . . . . . . . . . . . . . . . . . . . . . . Blz. 225
Voorzorgsmaatregelen bij slepen . . . . . . . . . . . . . . . . . . . . . Blz. 511
Tellers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Blz. 104
Tellers aflezen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 104
Instellen van de helderheid van de
dashboardverlichting . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 106, 114
Waarschuwingslampjes/indicatoren . . . . . . . . . . . . . . . . . . . . Blz. 98
Als de waarschuwingslampjes gaan branden . . . . . . . . . . . . Blz. 520
1
2
3
AVENSIS_OM_OM20C20E_(EE).book Page 22 Tuesday, March 3, 2015 4:14 PM

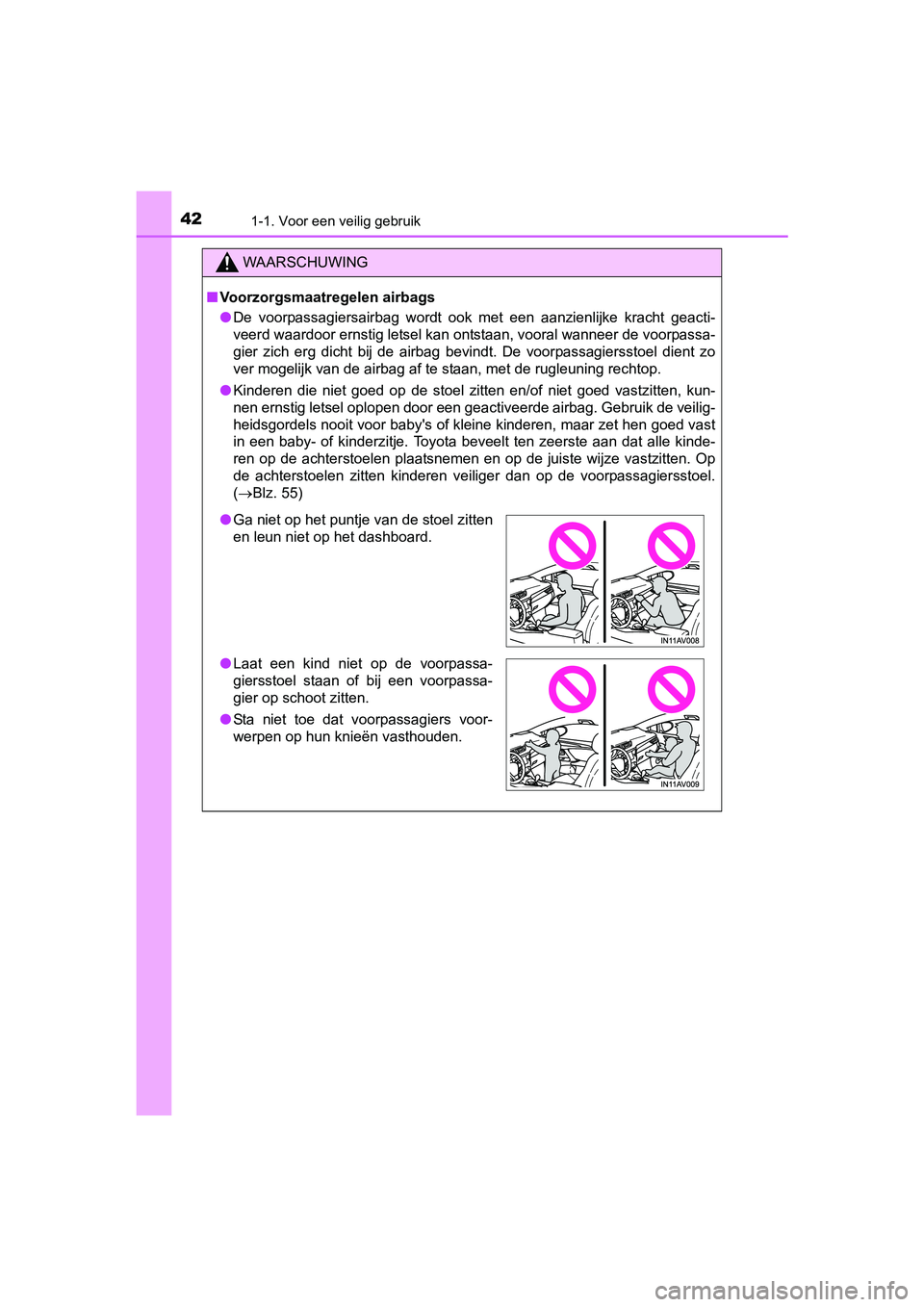

421-1. Voor een veilig gebruik
AVENSIS_OM_OM20C20E_(EE)
WAARSCHUWING
■Voorzorgsmaatregelen airbags
● De voorpassagiersairbag wordt ook met een aanzienlijke kracht geacti-
veerd waardoor ernstig letsel kan ontstaan, vooral wanneer de voorpassa-
gier zich erg dicht bij de airbag bevindt. De voorpassagiersstoel dient zo
ver mogelijk van de airbag af te staan, met de rugleuning rechtop.
● Kinderen die niet goed op de stoel zitten en/of niet goed vastzitten, ku\
n-
nen ernstig letsel oplopen door een geactiveerde airbag. Gebruik de veilig-
heidsgordels nooit voor baby's of kleine kinderen, maar zet hen goed vast
in een baby- of kinderzitje. Toyota beveelt ten zeerste aan dat alle kinde-
ren op de achterstoelen plaatsnemen en op de juiste wijze vastzitten. Op
de achterstoelen zitten kinderen veiliger dan op de voorpassagiersstoel.
(Blz. 55)
● Ga niet op het puntje van de stoel zitten
en leun niet op het dashboard.
● Laat een kind niet op de voorpassa-
giersstoel staan of bij een voorpassa-
gier op schoot zitten.
● Sta niet toe dat voorpassagiers voor-
werpen op hun knieën vasthouden.
AVENSIS_OM_OM20C20E_(EE).book Page 42 Tuesday, March 3, 2015 4:14 PM

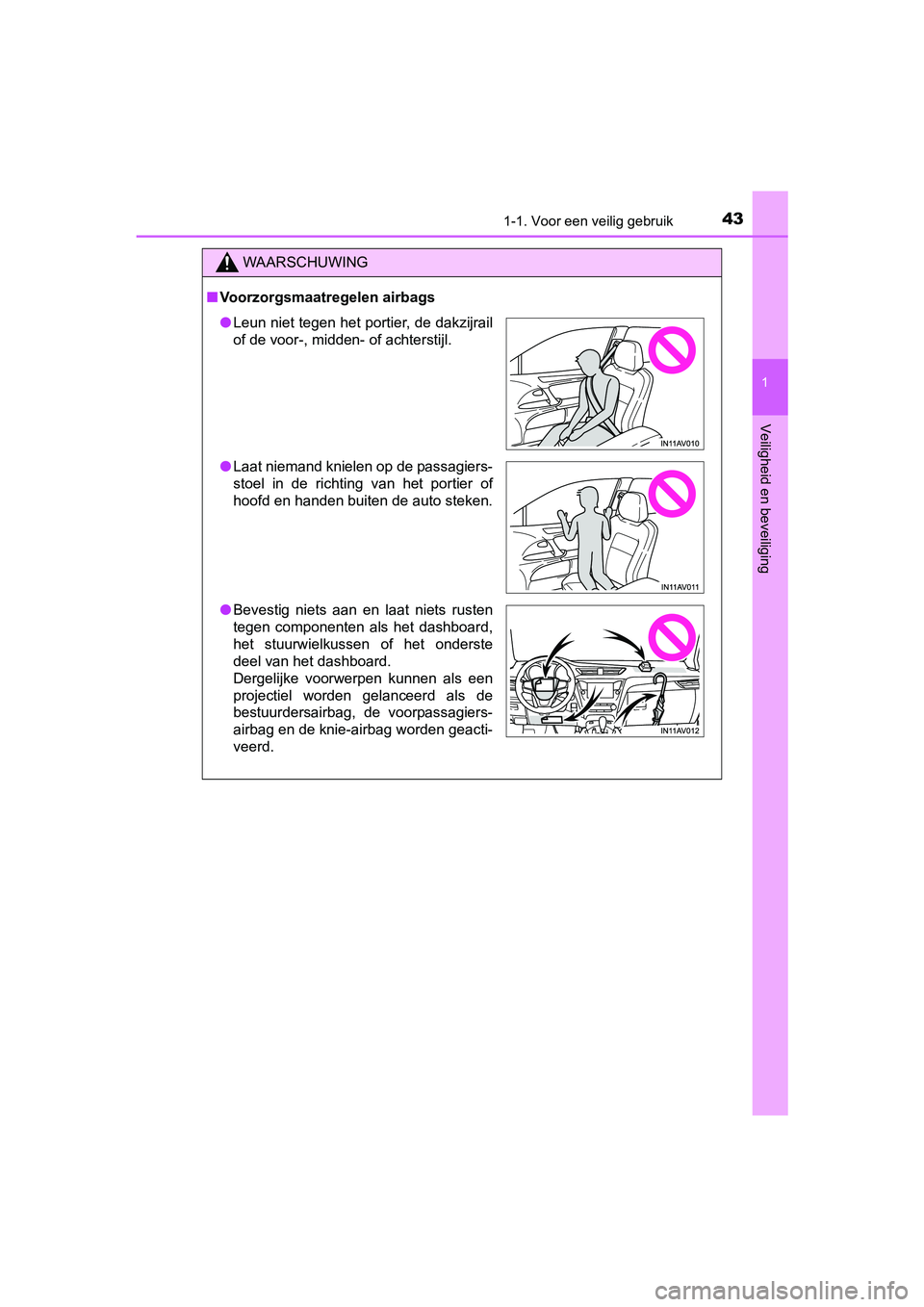

431-1. Voor een veilig gebruik
1
AVENSIS_OM_OM20C20E_(EE)
Veiligheid en beveiliging
WAARSCHUWING
■Voorzorgsmaatregelen airbags
● Leun niet tegen het portier, de dakzijrail
of de voor-, midden- of achterstijl.
● Laat niemand knielen op de passagiers-
stoel in de richting van het portier of
hoofd en handen buiten de auto steken.
● Bevestig niets aan en laat niets rusten
tegen componenten als het dashboard,
het stuurwielkussen of het onderste
deel van het dashboard.
Dergelijke voorwerpen kunnen als een
projectiel worden gelanceerd als de
bestuurdersairbag, de voorpassagiers-
airbag en de knie-airbag worden geacti-
veerd.
AVENSIS_OM_OM20C20E_(EE).book Page 43 Tuesday, March 3, 2015 4:14 PM

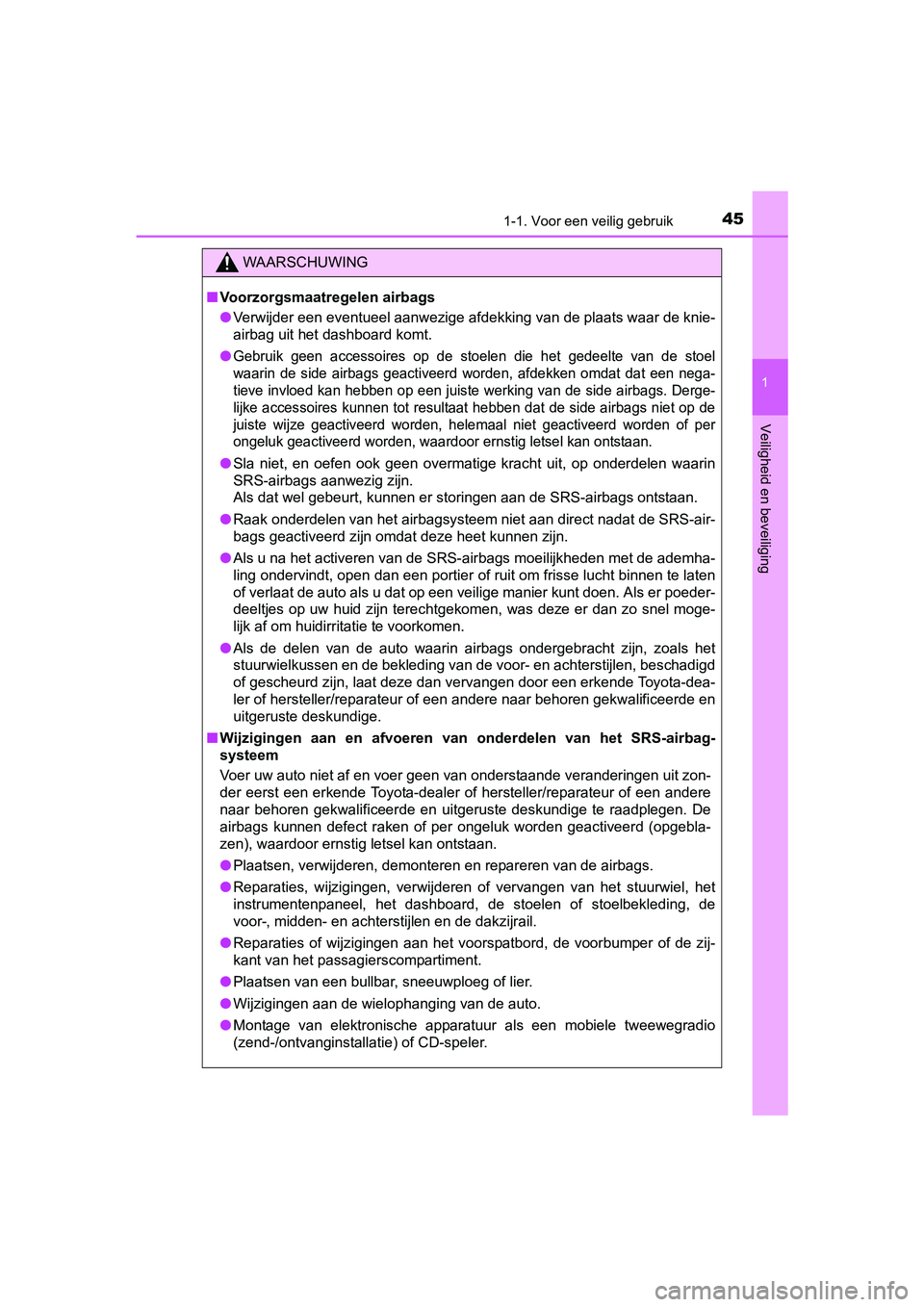

451-1. Voor een veilig gebruik
1
AVENSIS_OM_OM20C20E_(EE)
Veiligheid en beveiliging
WAARSCHUWING
■Voorzorgsmaatregelen airbags
● Verwijder een eventueel aanwezige afdekking van de plaats waar de knie-
airbag uit het dashboard komt.
●
Gebruik geen accessoires op de stoelen die het gedeelte van de stoel
waarin de side airbags geactiveerd worden, afdekken omdat dat een nega-
tieve invloed kan hebben op een juiste werking van de side airbags. Derge-
lijke accessoires kunnen tot resultaat hebben dat de side airbags niet op de
juiste wijze geactiveerd worden, helemaal niet geactiveerd worden of per
ongeluk geactiveerd worden, waardoor ernstig letsel kan ontstaan.
● Sla niet, en oefen ook geen overmatige kracht uit, op onderdelen waarin
SRS-airbags aanwezig zijn.
Als dat wel gebeurt, kunnen er storingen aan de SRS-airbags ontstaan.
● Raak onderdelen van het airbagsysteem niet aan direct nadat de SRS-air-
bags geactiveerd zijn omdat deze heet kunnen zijn.
● Als u na het activeren van de SRS-airbags moeilijkheden met de ademha-
ling ondervindt, open dan een portier of ruit om frisse lucht binnen te laten
of verlaat de auto als u dat op een veilige manier kunt doen. Als er poeder-
deeltjes op uw huid zijn terechtgekomen, was deze er dan zo snel moge-
lijk af om huidirritatie te voorkomen.
● Als de delen van de auto waarin airbags ondergebracht zijn, zoals het
stuurwielkussen en de bekleding van de voor- en achterstijlen, beschadig\
d
of gescheurd zijn, laat deze dan vervangen door een erkende Toyota-dea-
ler of hersteller/reparateur of een andere naar behoren gekwalificeerde en
uitgeruste deskundige.
■ Wijzigingen aan en afvoeren van onderdelen van het SRS-airbag-
systeem
Voer uw auto niet af en voer geen van onderstaande veranderingen uit zon-
der eerst een erkende Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige te raadplegen. De
airbags kunnen defect raken of per ongeluk worden geactiveerd (opgebla-
zen), waardoor ernstig letsel kan ontstaan.
● Plaatsen, verwijderen, demonteren en repareren van de airbags.
● Reparaties, wijzigingen, verwijderen of vervangen van het stuurwiel, het
instrumentenpaneel, het dashboard, de stoelen of stoelbekleding, de
voor-, midden- en achterstijlen en de dakzijrail.
● Reparaties of wijzigingen aan het voorspatbord, de voorbumper of de zij-
kant van het passagierscompartiment.
● Plaatsen van een bullbar, sneeuwploeg of lier.
● Wijzigingen aan de wielophanging van de auto.
● Montage van elektronische apparatuur als een mobiele tweewegradio
(zend-/ontvanginstallatie) of CD-speler.
AVENSIS_OM_OM20C20E_(EE).book Page 45 Tuesday, March 3, 2015 4:14 PM

491-1. Voor een veilig gebruik
1
AVENSIS_OM_OM20C20E_(EE)
Veiligheid en beveiliging
■Wanneer moet u contact opnemen met een erkende Toyota-dealer of her-
steller/reparateur of een andere n aar behoren gekwalificeerde en uitge-
ruste deskundige?
In de volgende gevallen kan controle en/of reparatie van de auto nodig zijn.
Neem zo snel mogelijk contact op met een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige.
● Nadat een of meer SRS-airbags zijn geactiveerd.
● De voorzijde van de auto is beschadigd
of vervormd of de auto was betrokken bij
een aanrijding die niet van zodanige
aard was dat de airbags vóór werden
geactiveerd.
● Bij beschadiging of vervorming van een
gedeelte van een portier of het omlig-
gende gebied of bij een aanrijding die
niet van zodanige aard was dat de side
airbags en curtain airbags werden geac-
tiveerd.
● Bij krassen, scheuren of andere bescha-
digingen aan het stuurwielkussen of het
dashboard bij de voorpassagiersairbag
of het onderste gedeelte van het instru-
mentenpaneel.
● Bij krassen, scheuren of andere bescha-
digingen aan de zijkant van de leuning
van een voorstoel met een side airbag.
AVENSIS_OM_OM20C20E_(EE).book Page 49 Tuesday, March 3, 2015 4:14 PM

1062. Instrumentenpaneel
AVENSIS_OM_OM20C20E_(EE)
Weergave kilometerteller en dagteller
Geeft de volgende zaken weer.
●Kilometerteller
Geeft de totale afstand weer die met de auto gereden is.
●Dagteller
Geeft de afstand weer die met de auto gereden is sinds de teller de laat-
ste keer op nul is gezet. Dagteller A en B kunnen onafhankelijk van
elkaar worden gebruikt en verschillende afstanden weergeven.
●Informatie over benodigd onderhoud (1WW en 2WW motor)
Geeft de afstand aan tot de motorolie moet worden ververst. Als “-”
wordt weergegeven vóór de afstand, betekent dat dat de olie al ververst
had moeten zijn. Laat de motorolie verversen door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
• Geeft de informatie over het benodigde onderhoud weer wanneer het contact AAN staat.
• Methode voor resetten van de informatie over het benodigde onder- houd ( Blz. 449)
●Werkingsduur Stop & Start-systeem (1WW en 2WW motor met
monochroomdisplay)
Geeft de tijd aan dat de motor is gestopt door werking van het Stop &
Start-systeem tijdens de huidige rit.
●Totale werkingsduur Stop & Start-systeem (1WW en 2WW motor
met monochroomdisplay)
Geeft de totale tijd aan dat de motor is gestopt door werking van het
Stop & Start-systeem sinds het systeem voor het laatst is gereset.
●Werkingsduur Stop & Start-systeem (1WW en 2WW motor met
kleurendisplay)
Geeft de verstreken tijd weer sinds het stoppen van de motor tot het
herstarten van de motor door het Stop & Start-systeem.
●Display dimmer dashboardverlichting (auto's met monochroom-
display)
Geeft het display voor de regeling van de instrumentenverlichting weer.
Koelvloeistoftemperatuurmeter
Geeft de koelvloeistoftemperatuur weer.
7
8
AVENSIS_OM_OM20C20E_(EE).book Page 10 6 Tuesday, March 3, 2015 4:14 PM
