2016 TOYOTA AVENSIS Instructieboekje (in Dutch)

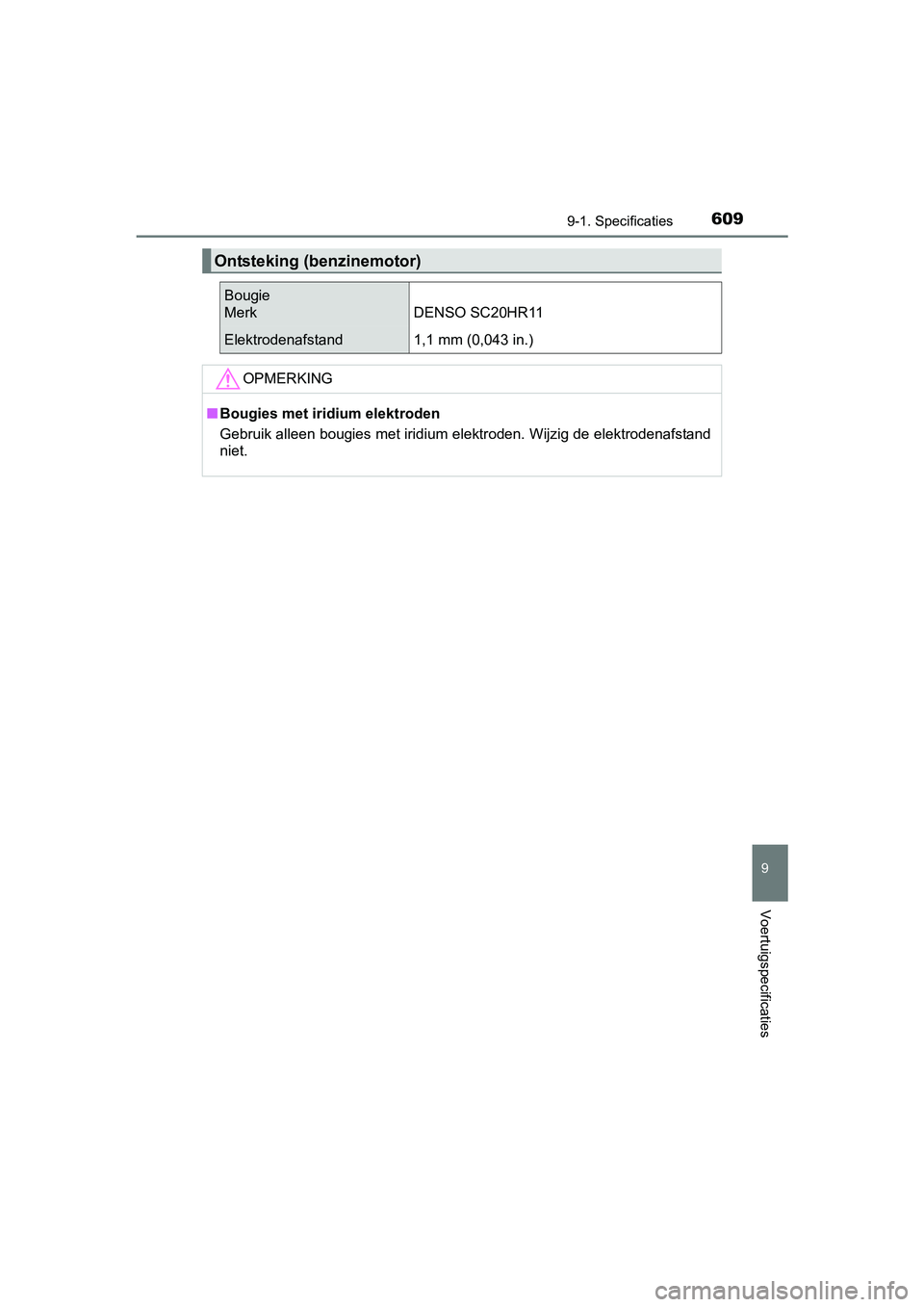

6099-1. Specificaties
AVENSIS_OM_OM20C20E_(EE)
9
Voertuigspecificaties
Ontsteking (benzinemotor)
Bougie
Merk DENSO SC20HR11
Elektrodenafstand 1,1 mm (0,043 in.)
OPMERKING
■Bougies met iridium elektroden
Gebruik alleen bougies met iridium elektroden. Wijzig de elektrodenafstand
niet.
AVENSIS_OM_OM20C20E_(EE).book Page 60 9 Tuesday, March 3, 2015 4:14 PM

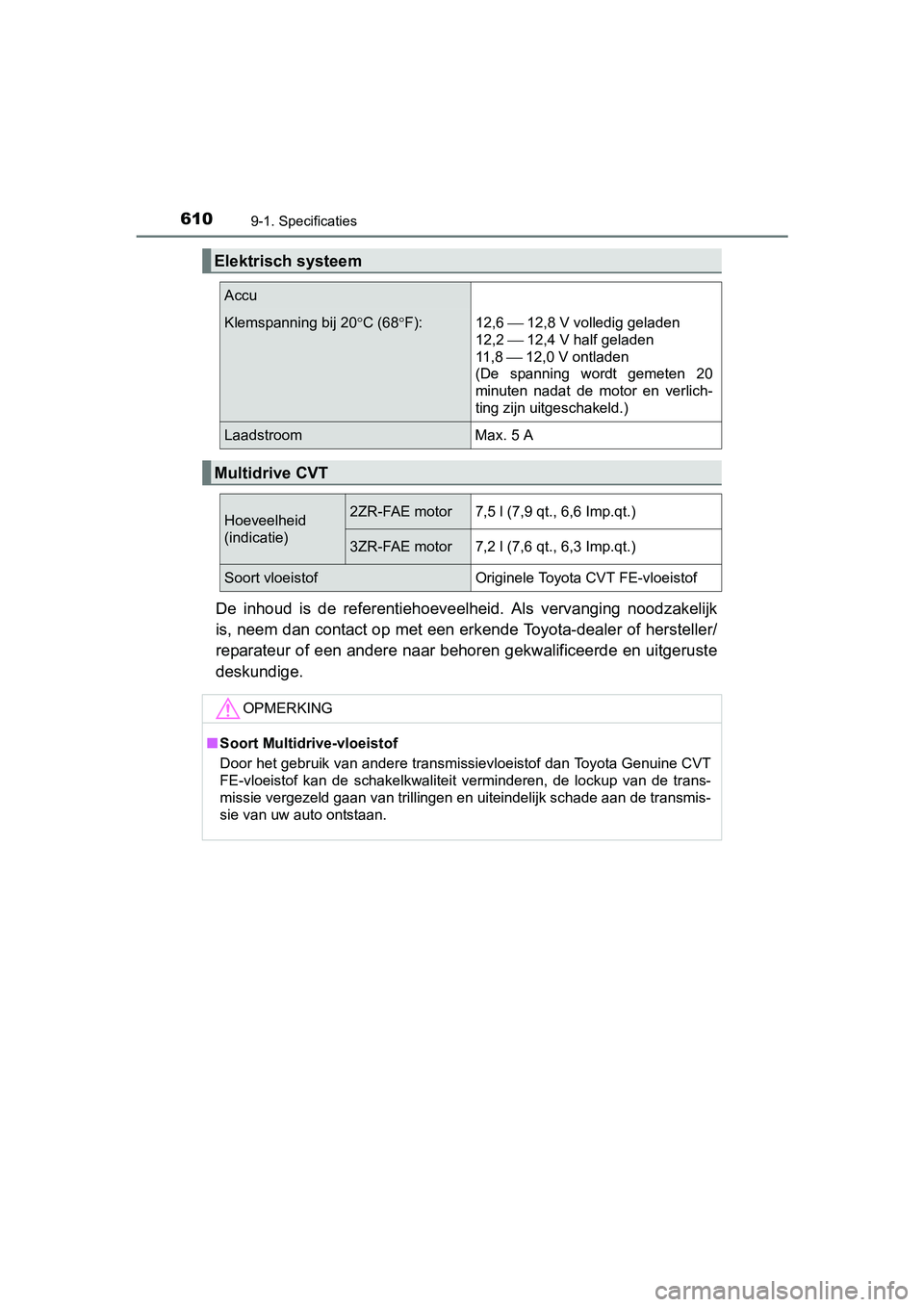

6109-1. Specificaties
AVENSIS_OM_OM20C20E_(EE)
De inhoud is de referentiehoeveelheid. Als vervanging noodzakelijk
is, neem dan contact op met een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige.
Elektrisch systeem
Accu
Klemspanning bij 20 C (68 F): 12,6  12,8 V volledig geladen
12,2  12,4 V half geladen
11 , 8  12,0 V ontladen
(De spanning wordt gemeten 20
minuten nadat de motor en verlich-
ting zijn uitgeschakeld.)
Laadstroom Max. 5 A
Multidrive CVT
Hoeveelheid
(indicatie)2ZR-FAE motor7,5 l (7,9 qt., 6,6 Imp.qt.)
3ZR-FAE motor7,2 l (7,6 qt., 6,3 Imp.qt.)
Soort vloeistofOriginele Toyota CVT FE-vloeistof
OPMERKING
■Soort Multidrive-vloeistof
Door het gebruik van andere transmissievloeistof dan Toyota Genuine CVT
FE-vloeistof kan de schakelkwaliteit verminderen, de lockup van de trans-
missie vergezeld gaan van trillingen en uiteindelijk schade aan de transmis-
sie van uw auto ontstaan.
AVENSIS_OM_OM20C20E_(EE).book Page 61 0 Tuesday, March 3, 2015 4:14 PM

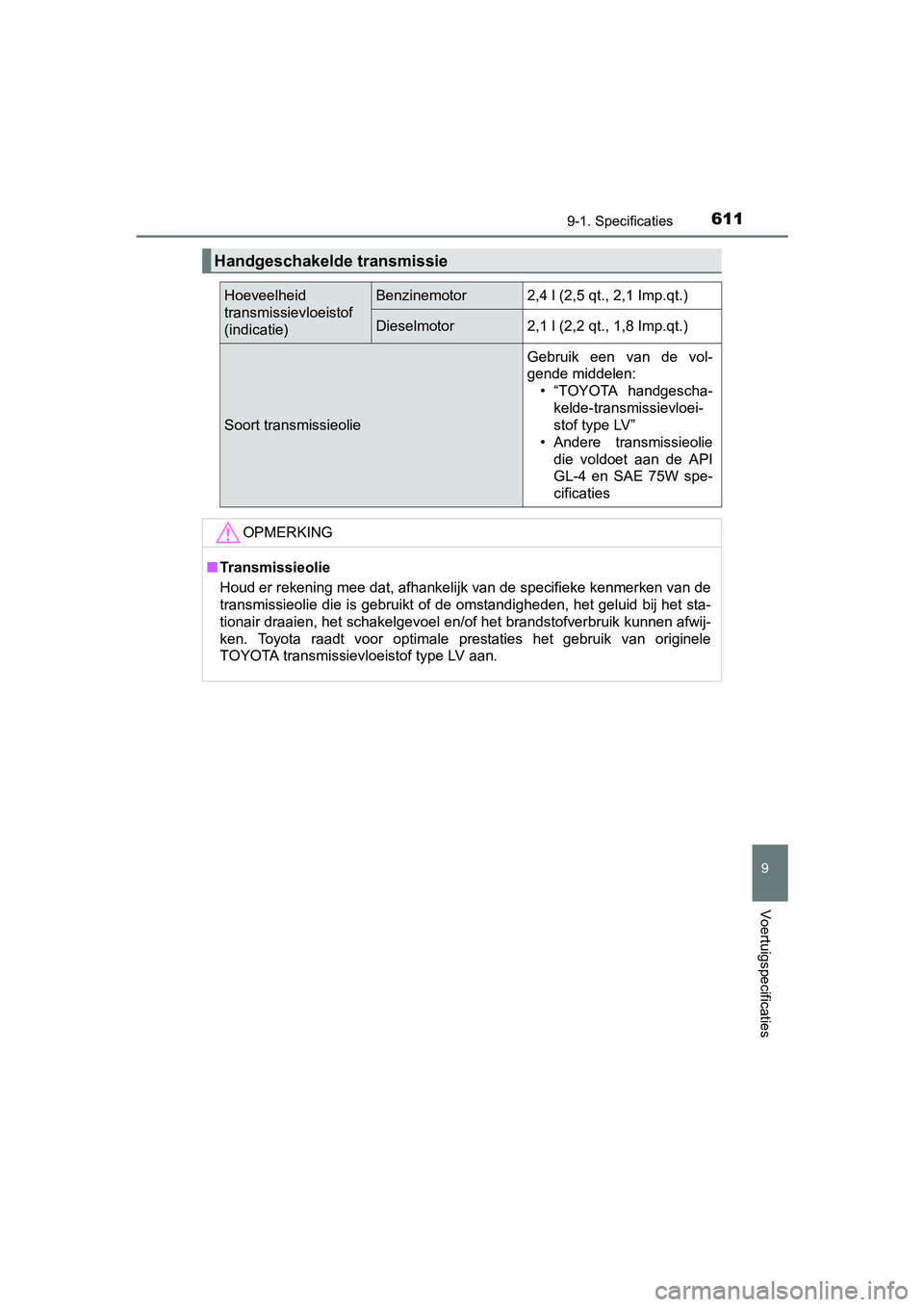

6119-1. Specificaties
AVENSIS_OM_OM20C20E_(EE)
9
Voertuigspecificaties
Handgeschakelde transmissie
Hoeveelheid
transmissievloeistof
(indicatie)Benzinemotor2,4 l (2,5 qt., 2,1 Imp.qt.)
Dieselmotor2,1 l (2,2 qt., 1,8 Imp.qt.)
Soort transmissieolie
Gebruik een van de vol-
gende middelen:• “TOYOTA handgescha-
kelde-transmissievloei-
stof type LV”
• Andere transmissieolie die voldoet aan de API
GL-4 en SAE 75W spe-
cificaties
OPMERKING
■Transmissieolie
Houd er rekening mee dat, afhankelijk van de specifieke kenmerken van de
transmissieolie die is gebruikt of de omstandigheden, het geluid bij het sta-
tionair draaien, het schakelgevoel en/of het brandstofverbruik kunnen afwij-
ken. Toyota raadt voor optimale prestaties het gebruik van originele
TOYOTA transmissievloeistof type LV aan.
AVENSIS_OM_OM20C20E_(EE).book Page 61 1 Tuesday, March 3, 2015 4:14 PM

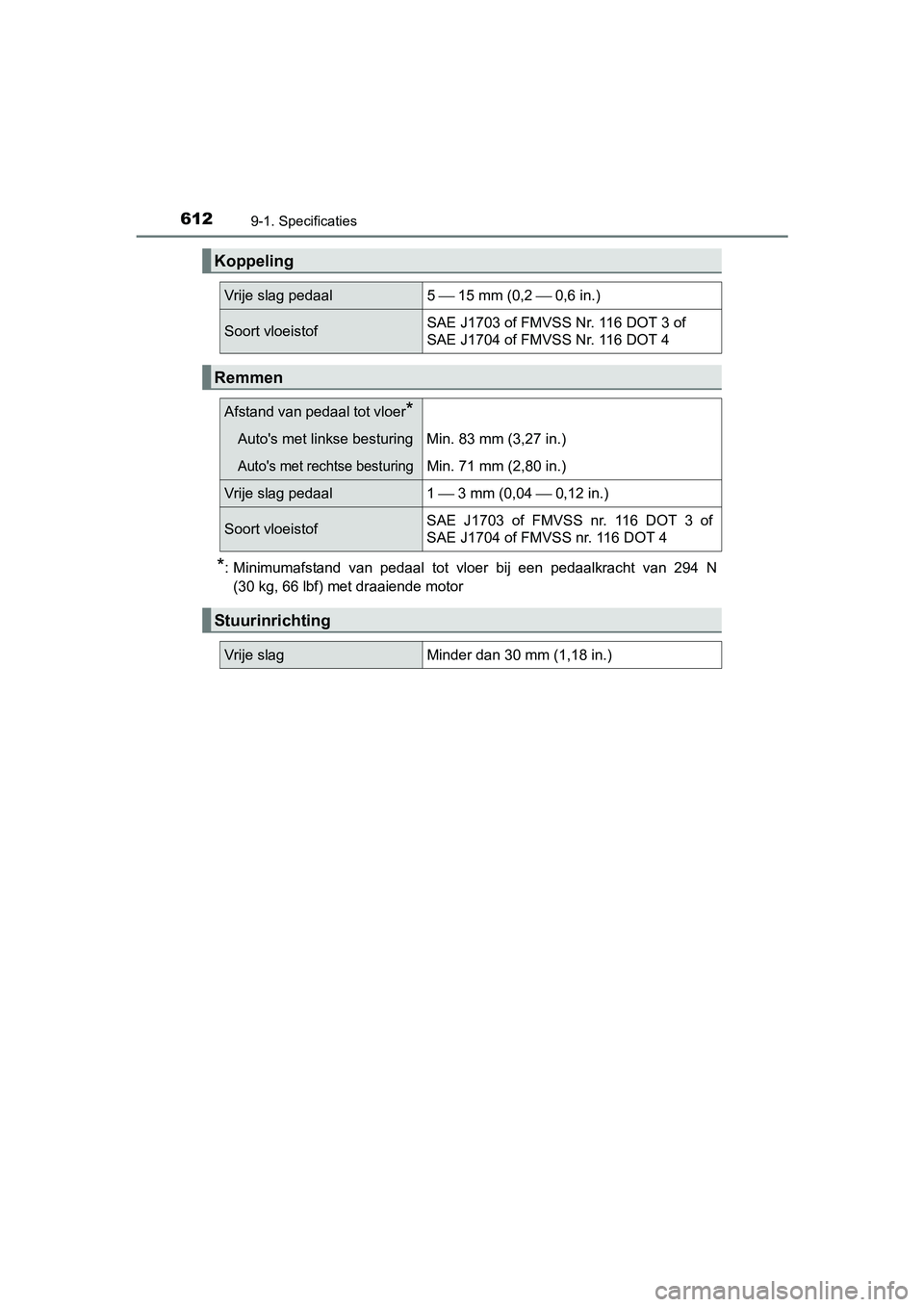

6129-1. Specificaties
AVENSIS_OM_OM20C20E_(EE)
*: Minimumafstand van pedaal tot vloer bij een pedaalkracht van 294 N(30 kg, 66 lbf) met draaiende motor
Koppeling
Vrije slag pedaal5  15 mm (0,2  0,6 in.)
Soort vloeistofSAE J1703 of FMVSS Nr. 116 DOT 3 of
SAE J1704 of FMVSS Nr. 116 DOT 4
Remmen
Afstand van pedaal tot vloer*
Auto's met linkse besturing Min. 83 mm (3,27 in.)
Auto's met rechtse besturingMin. 71 mm (2,80 in.)
Vrije slag pedaal 1  3 mm (0,04  0,12 in.)
Soort vloeistof SAE J1703 of FMVSS nr. 116 DOT 3 of
SAE J1704 of FMVSS nr. 116 DOT 4
Stuurinrichting
Vrije slagMinder dan 30 mm (1,18 in.)
AVENSIS_OM_OM20C20E_(EE).book Page 61
2 Tuesday, March 3, 2015 4:14 PM

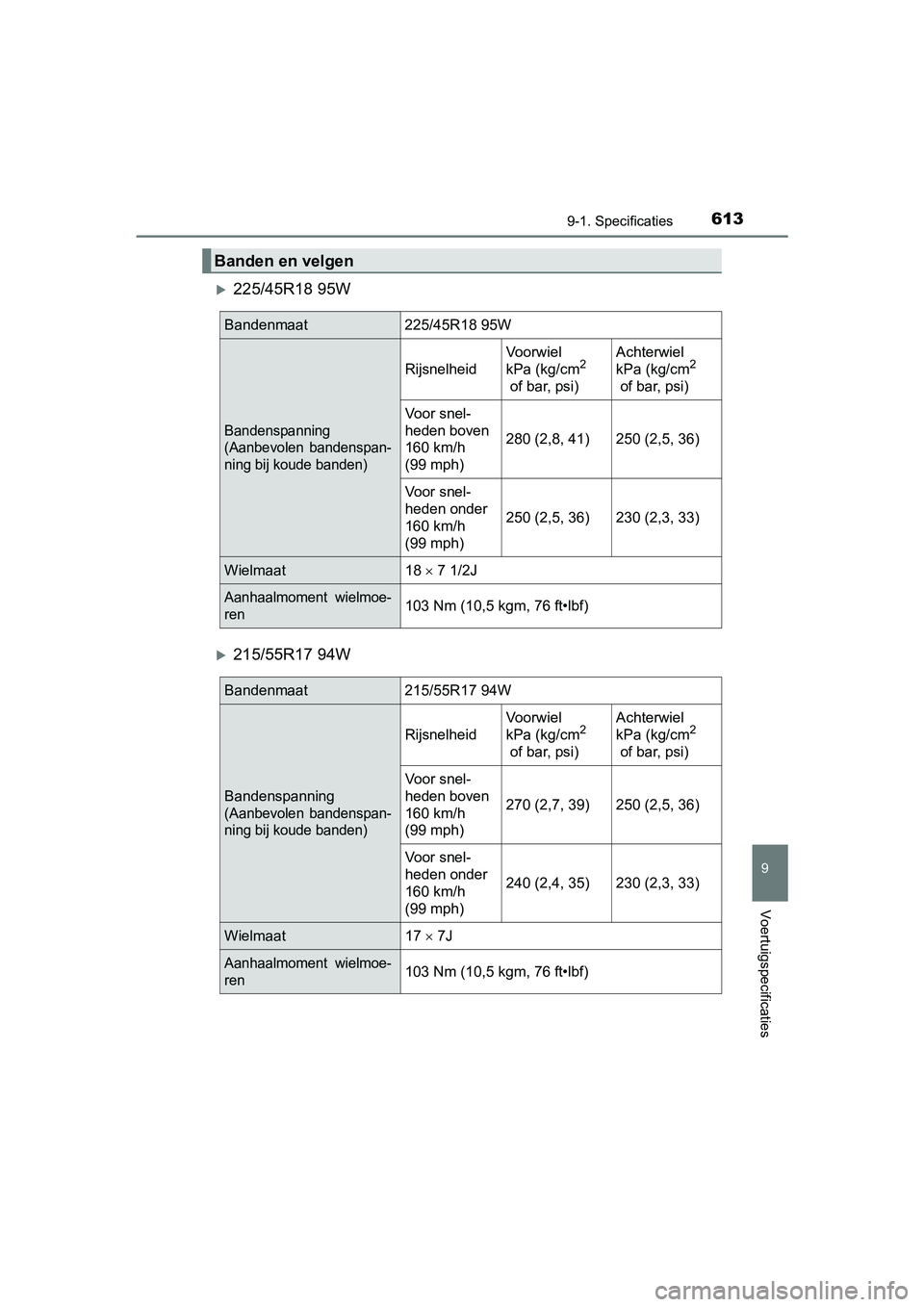

6139-1. Specificaties
AVENSIS_OM_OM20C20E_(EE)
9
Voertuigspecificaties
225/45R18 95W
215/55R17 94W
Banden en velgen
Bandenmaat225/45R18 95W
Bandenspanning
(Aanbevolen bandenspan-
ning bij koude banden)
RijsnelheidVoorwiel
kPa (kg/cm2
of bar, psi) Achterwiel
kPa (kg/cm2
of bar, psi)
Voor snel-
heden boven
160 km/h
(99 mph) 280 (2,8, 41) 250 (2,5, 36)
Voor snel-
heden onder
160 km/h
(99 mph) 250 (2,5, 36) 230 (2,3, 33)
Wielmaat
18  7 1/2J
Aanhaalmoment wielmoe-
ren103 Nm (10,5 kgm, 76 ft•lbf)
Bandenmaat 215/55R17 94W
Bandenspanning
(
Aanbevolen bandenspan-
ning bij koude banden)
Rijsnelheid Voorwiel
kPa (kg/cm2
of bar, psi) Achterwiel
kPa (kg/cm2
of bar, psi)
Voor snel-
heden boven
160 km/h
(99 mph) 270 (2,7, 39) 250 (2,5, 36)
Voor snel-
heden onder
160 km/h
(99 mph) 240 (2,4, 35) 230 (2,3, 33)
Wielmaat
17  7J
Aanhaalmoment wielmoe-
ren103 Nm (10,5 kgm, 76 ft•lbf)
AVENSIS_OM_OM20C20E_(EE).book Page 61 3 Tuesday, March 3, 2015 4:14 PM

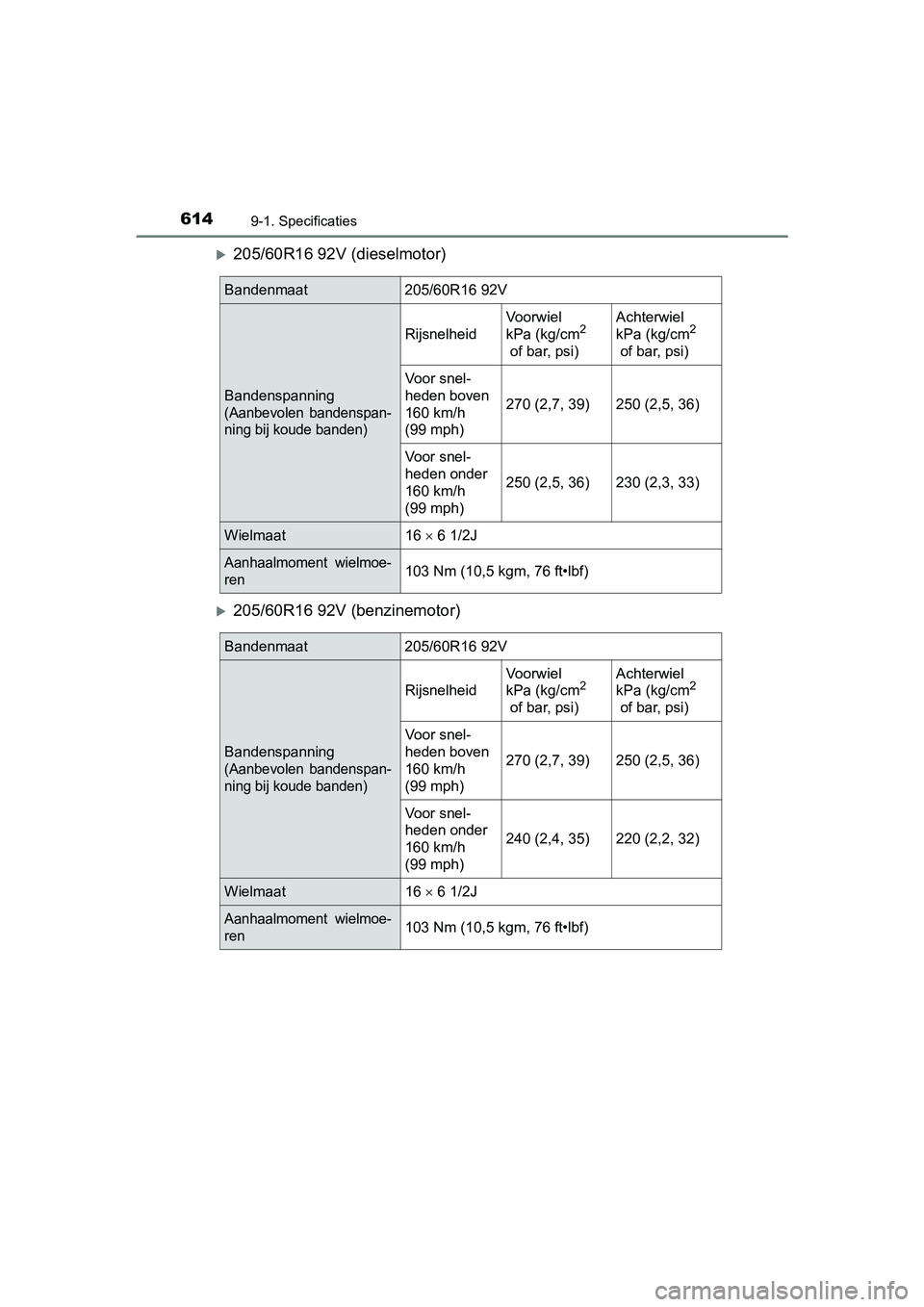

6149-1. Specificaties
AVENSIS_OM_OM20C20E_(EE)
205/60R16 92V (dieselmotor)
205/60R16 92V (benzinemotor)
Bandenmaat205/60R16 92V
Bandenspanning
(Aanbevolen bandenspan-
ning bij koude banden)
RijsnelheidVoorwiel
kPa (kg/cm2
of bar, psi) Achterwiel
kPa (kg/cm2
of bar, psi)
Voor snel-
heden boven
160 km/h
(99 mph) 270 (2,7, 39) 250 (2,5, 36)
Voor snel-
heden onder
160 km/h
(99 mph) 250 (2,5, 36) 230 (2,3, 33)
Wielmaat
16  6 1/2J
Aanhaalmoment wielmoe-
ren103 Nm (10,5 kgm, 76 ft•lbf)
Bandenmaat 205/60R16 92V
Bandenspanning
(Aanbevolen bandenspan-
ning bij koude banden)
RijsnelheidVoorwiel
kPa (kg/cm2
of bar, psi) Achterwiel
kPa (kg/cm2
of bar, psi)
Voor snel-
heden boven
160 km/h
(99 mph) 270 (2,7, 39) 250 (2,5, 36)
Voor snel-
heden onder
160 km/h
(99 mph) 240 (2,4, 35) 220 (2,2, 32)
Wielmaat
16  6 1/2J
Aanhaalmoment wielmoe-
ren103 Nm (10,5 kgm, 76 ft•lbf)
AVENSIS_OM_OM20C20E_(EE).book Page 61 4 Tuesday, March 3, 2015 4:14 PM

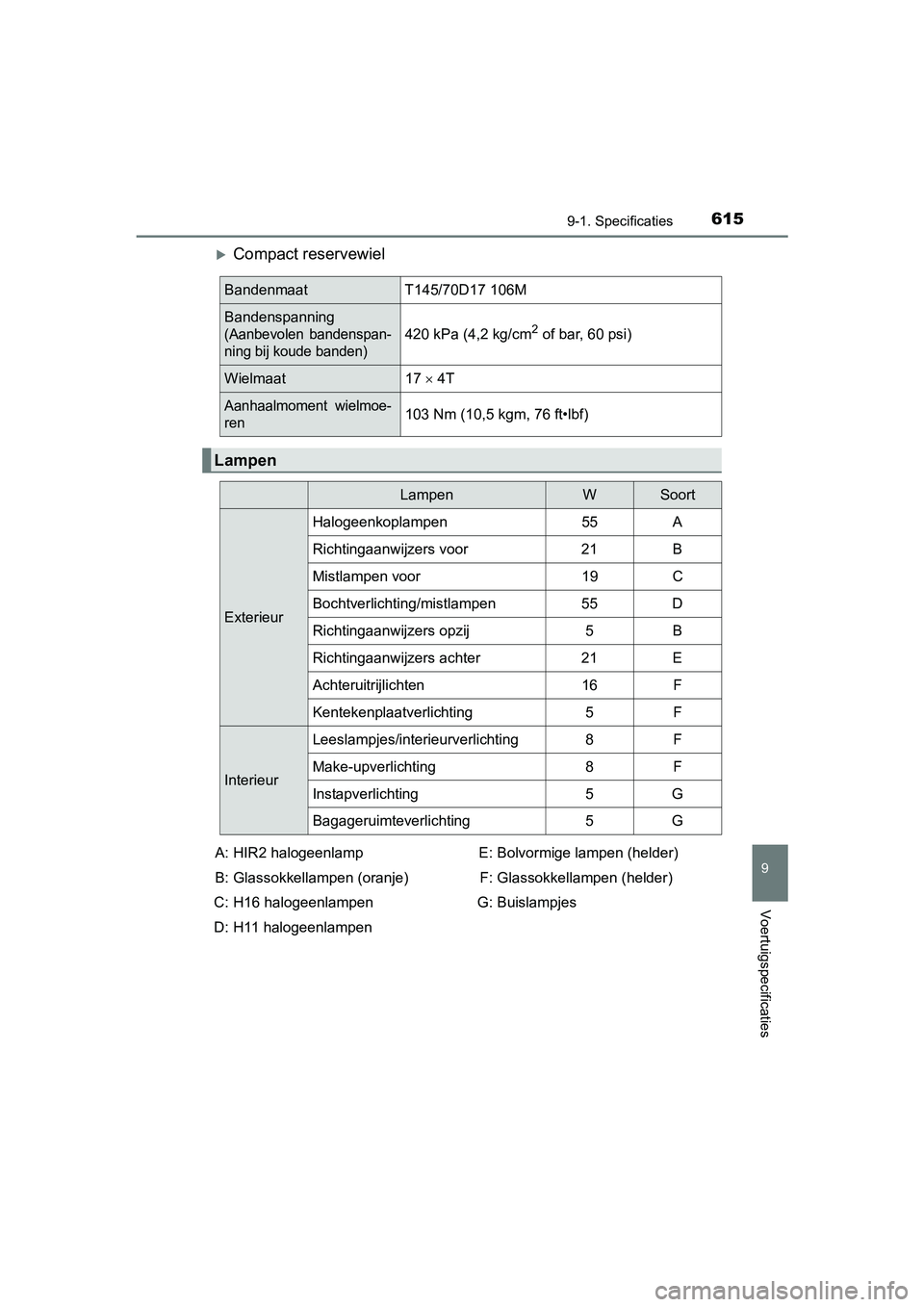

6159-1. Specificaties
AVENSIS_OM_OM20C20E_(EE)
9
Voertuigspecificaties
Compact reservewiel
BandenmaatT145/70D17 106M
Bandenspanning
(Aanbevolen bandenspan-
ning bij koude banden)420 kPa (4,2 kg/cm2 of bar, 60 psi)
Wielmaat 17  4T
Aanhaalmoment wielmoe-
ren103 Nm (10,5 kgm, 76 ft•lbf)
Lampen
LampenWSoort
Exterieur Halogeenkoplampen 55 A
Richtingaanwijzers voor 21 B
Mistlampen voor 19 C
Bochtverlichting/mistlampen
55D
Richtingaanwijzers opzij 5B
Richtingaanwijzers achter 21E
Achteruitrijlichten 16F
Kentekenplaatverlichting 5F
Interieur Leeslampjes/interieurverlichting 8
F
Make-upverlichting 8F
Instapverlichting 5G
Bagageruimteverlichting 5 G
A: HIR2 halogeenlamp
B: Glassokkellampen (oranje)
C: H16 halogeenlampen
D: H11 halogeenlampen E: Bolvormige lampen (helder)
F: Glassokkellampen (helder)
G: Buislampjes
AVENSIS_OM_OM20C20E_(EE).book Page 61 5 Tuesday, March 3, 2015 4:14 PM

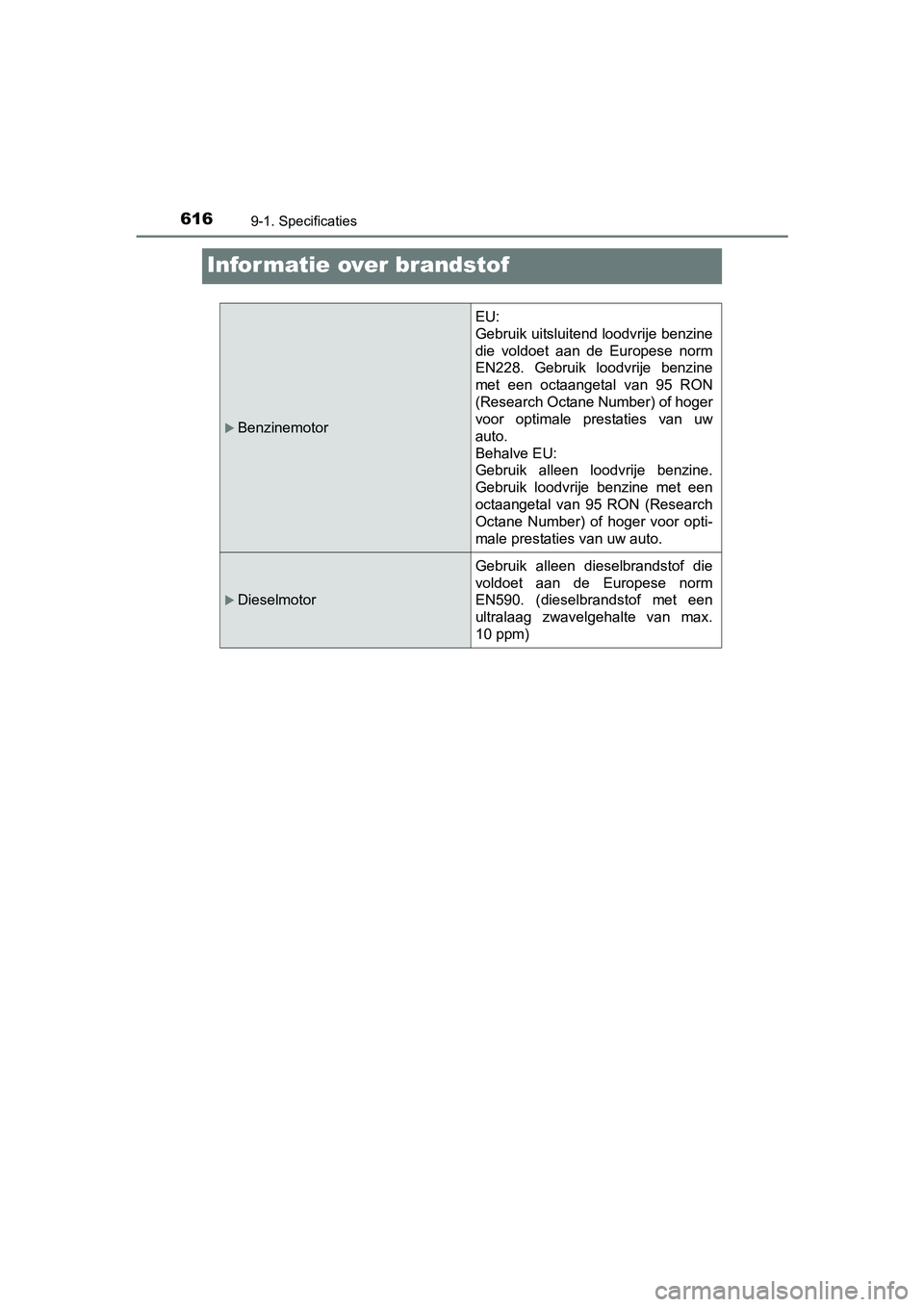

6169-1. Specificaties
AVENSIS_OM_OM20C20E_(EE)
Informatie over brandstof
Benzinemotor
EU:
Gebruik uitsluitend loodvrije benzine
die voldoet aan de Europese norm
EN228. Gebruik loodvrije benzine
met een octaangetal van 95 RON
(Research Octane Number) of hoger
voor optimale prestaties van uw
auto.
Behalve EU:
Gebruik alleen loodvrije benzine.
Gebruik loodvrije benzine met een
octaangetal van 95 RON (Research
Octane Number) of hoger voor opti-
male prestaties van uw auto.
Dieselmotor
Gebruik alleen dieselbrandstof die
voldoet aan de Europese norm
EN590. (dieselbrandstof met een
ultralaag zwavelgehalte van max.
10 ppm)
AVENSIS_OM_OM20C20E_(EE).book Page 616 Tuesday, March 3, 2015 4:14 PM
