2016 TOYOTA AVENSIS Instructieboekje (in Dutch)

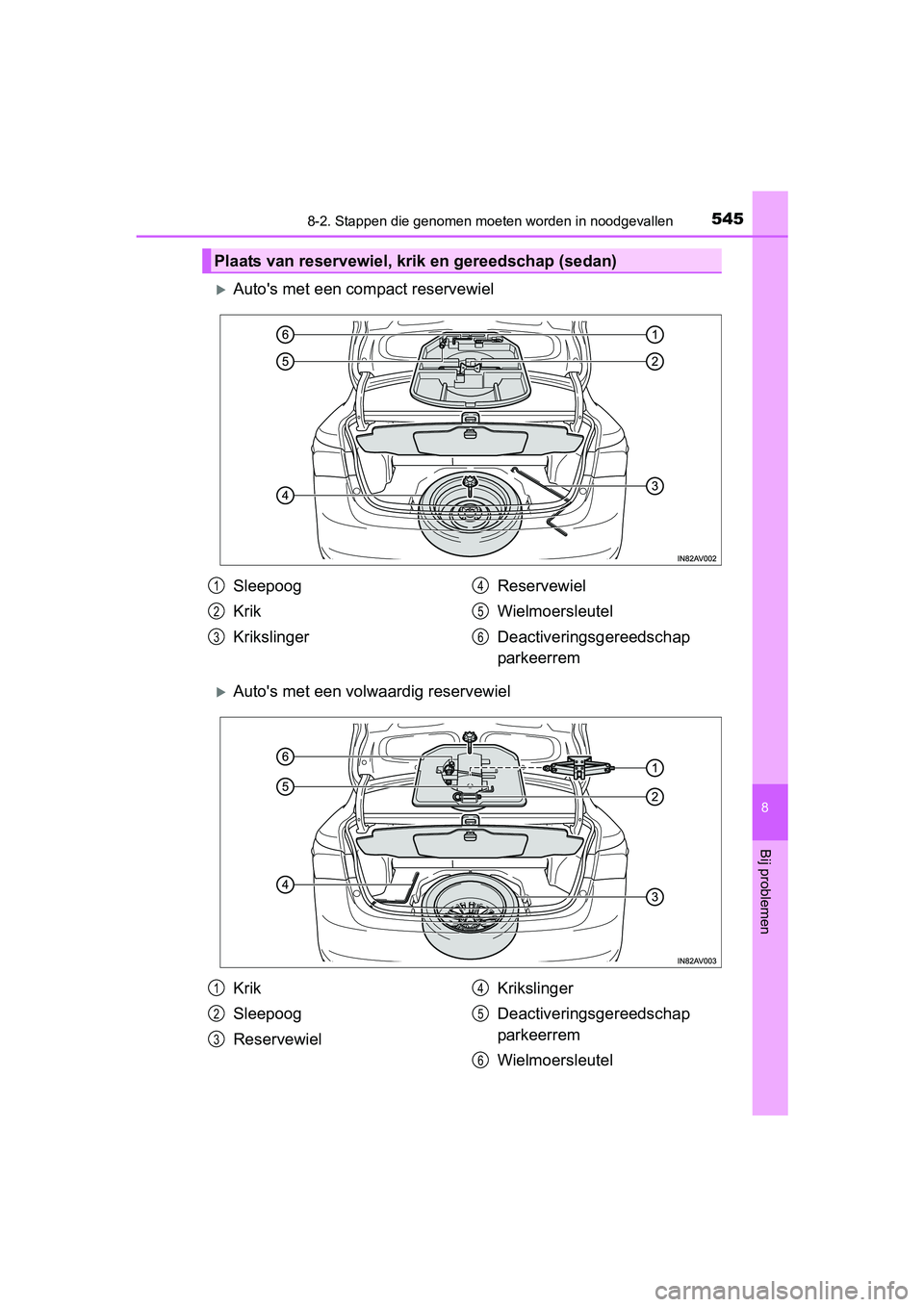

5458-2. Stappen die genomen moeten worden in noodgevallen
AVENSIS_OM_OM20C20E_(EE)
8
Bij problemen
Auto's met een compact reservewiel
Auto's met een volwaardig reservewiel
Plaats van reservewiel, krik en gereedschap (sedan)
Sleepoog
Krik
KrikslingerReservewiel
Wielmoersleutel
Deactiveringsgereedschap
parkeerrem1
2
3
4
5
6
Krik
Sleepoog
ReservewielKrikslinger
Deactiveringsgereedschap
parkeerrem
Wielmoersleutel1
2
3
4
5
6
AVENSIS_OM_OM20C20E_(EE).book Page 54
5 Tuesday, March 3, 2015 4:14 PM

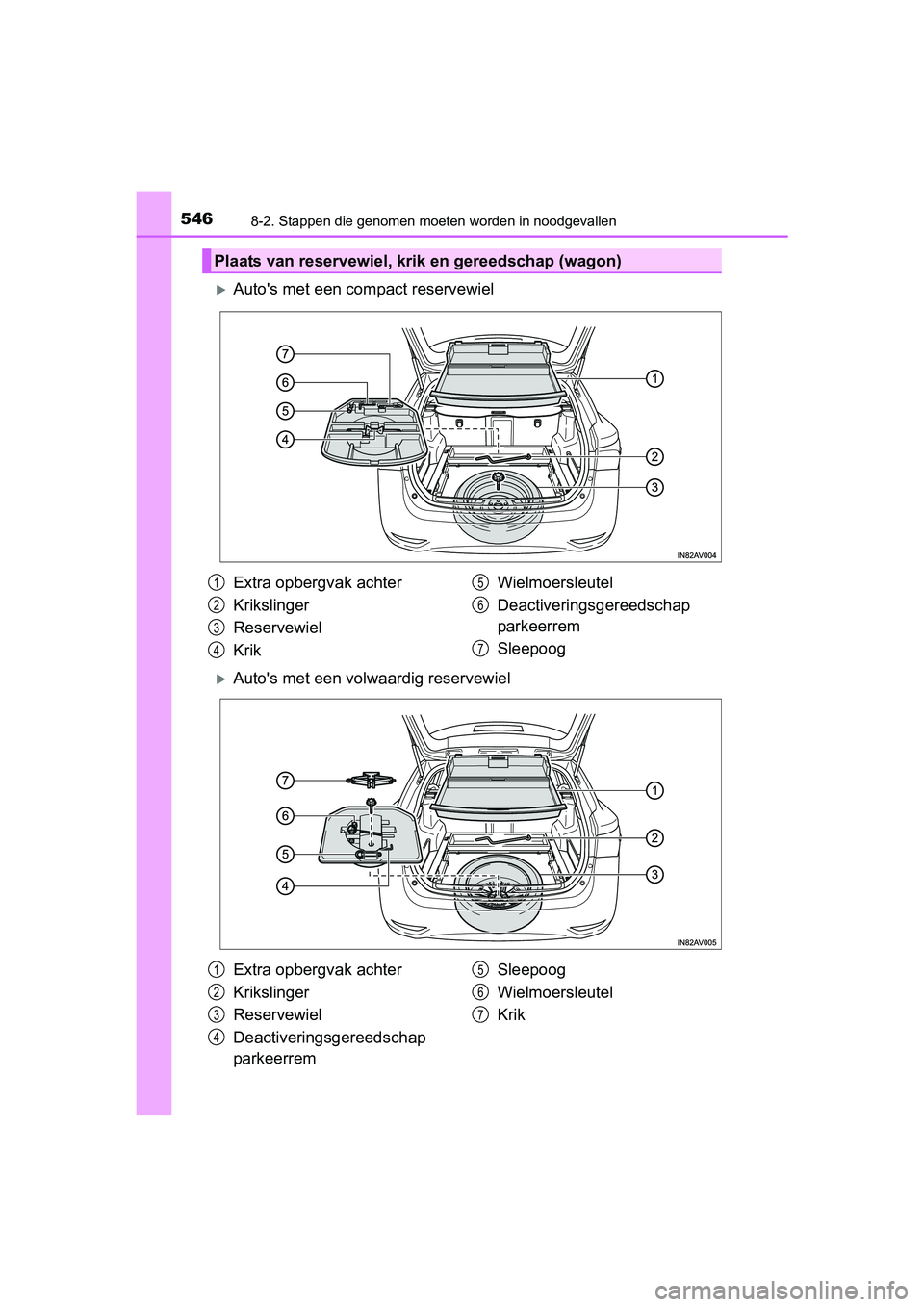

5468-2. Stappen die genomen moeten worden in noodgevallen
AVENSIS_OM_OM20C20E_(EE)
Auto's met een compact reservewiel
Auto's met een volwaardig reservewiel
Plaats van reservewiel, krik en gereedschap (wagon)
Extra opbergvak achter
Krikslinger
Reservewiel
KrikWielmoersleutel
Deactiveringsgereedschap
parkeerrem
Sleepoog1
2
3
4
5
6
7
Extra opbergvak achter
Krikslinger
Reservewiel
Deactiveringsgereedschap
parkeerremSleepoog
Wielmoersleutel
Krik1
2
3
4
5
6
7
AVENSIS_OM_OM20C20E_(EE).book Page 54
6 Tuesday, March 3, 2015 4:14 PM

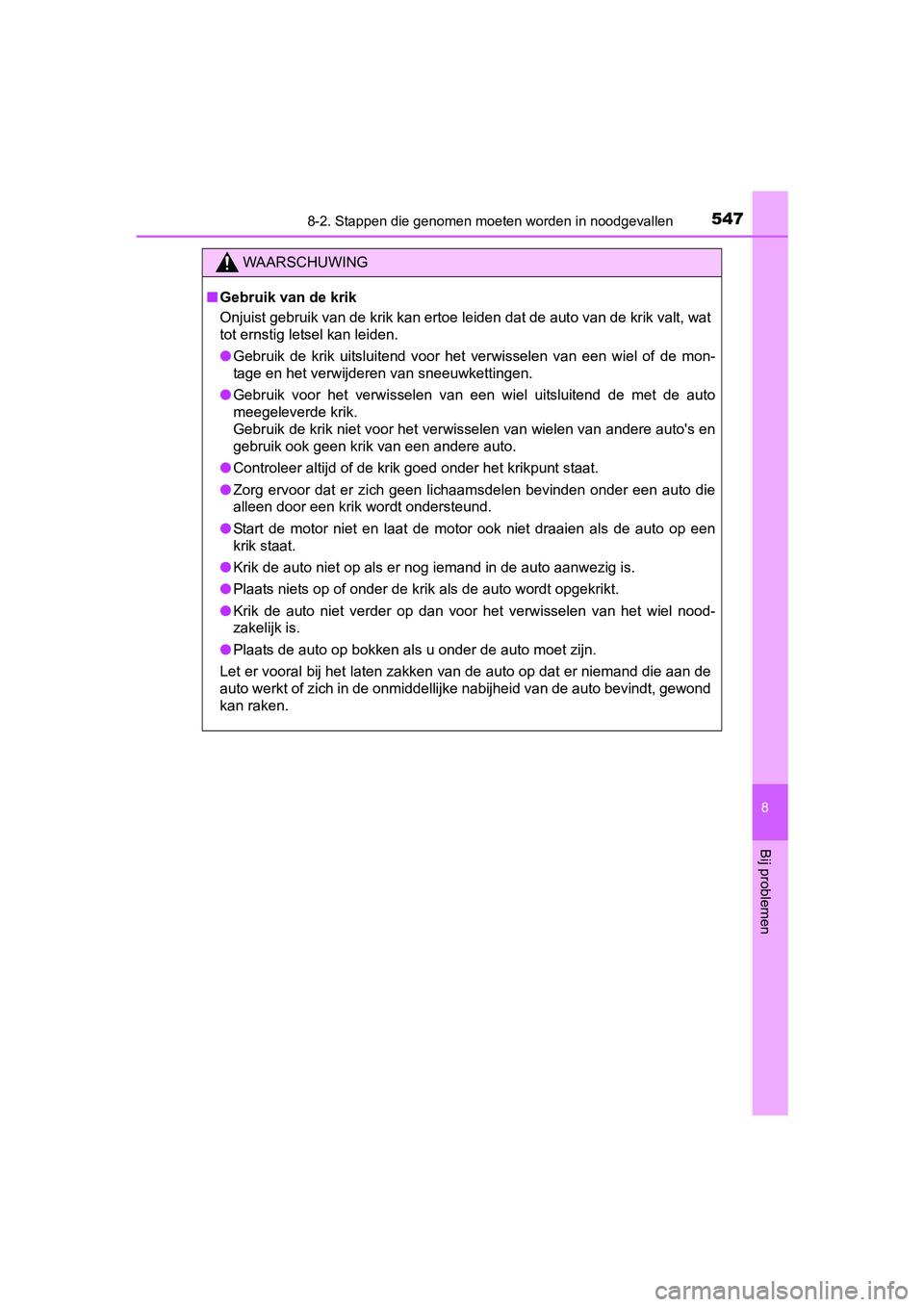

5478-2. Stappen die genomen moeten worden in noodgevallen
AVENSIS_OM_OM20C20E_(EE)
8
Bij problemen
WAARSCHUWING
■Gebruik van de krik
Onjuist gebruik van de krik kan ertoe leiden dat de auto van de krik valt, wat
tot ernstig letsel kan leiden.
● Gebruik de krik uitsluitend voor het verwisselen van een wiel of de mon-
tage en het verwijderen van sneeuwkettingen.
● Gebruik voor het verwisselen van een wiel uitsluitend de met de auto
meegeleverde krik.
Gebruik de krik niet voor het verwisselen van wielen van andere auto's en
gebruik ook geen krik van een andere auto.
● Controleer altijd of de krik goed onder het krikpunt staat.
● Zorg ervoor dat er zich geen lichaamsdelen bevinden onder een auto die
alleen door een krik wordt ondersteund.
● Start de motor niet en laat de motor ook niet draaien als de auto op een
krik staat.
● Krik de auto niet op als er nog iemand in de auto aanwezig is.
● Plaats niets op of onder de krik als de auto wordt opgekrikt.
● Krik de auto niet verder op dan voor het verwisselen van het wiel nood-
zakelijk is.
● Plaats de auto op bokken als u onder de auto moet zijn.
Let er vooral bij het laten zakken van de auto op dat er niemand die aan de
auto werkt of zich in de onmiddellijke nabijheid van de auto bevindt, gewond
kan raken.
AVENSIS_OM_OM20C20E_(EE).book Page 54 7 Tuesday, March 3, 2015 4:14 PM

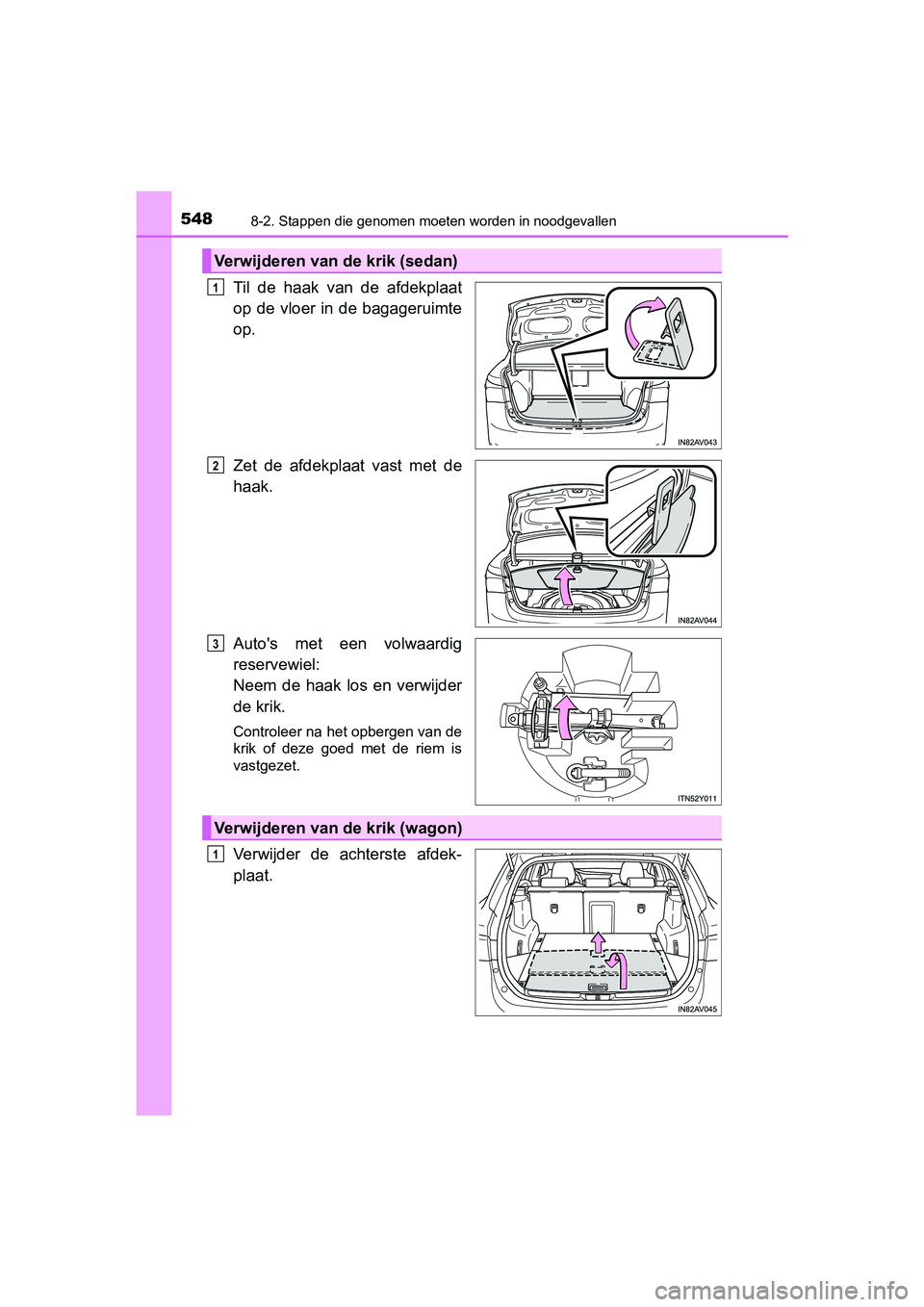

5488-2. Stappen die genomen moeten worden in noodgevallen
AVENSIS_OM_OM20C20E_(EE)
Til de haak van de afdekplaat
op de vloer in de bagageruimte
op.
Zet de afdekplaat vast met de
haak.
Auto's met een volwaardig
reservewiel:
Neem de haak los en verwijder
de krik.
Controleer na het opbergen van de
krik of deze goed met de riem is
vastgezet.
Verwijder de achterste afdek-
plaat.
Verwijderen van de krik (sedan)
1
2
3
Verwijderen van de krik (wagon)
1
AVENSIS_OM_OM20C20E_(EE).book Page 548 Tuesday, March 3, 2015 4:14 PM

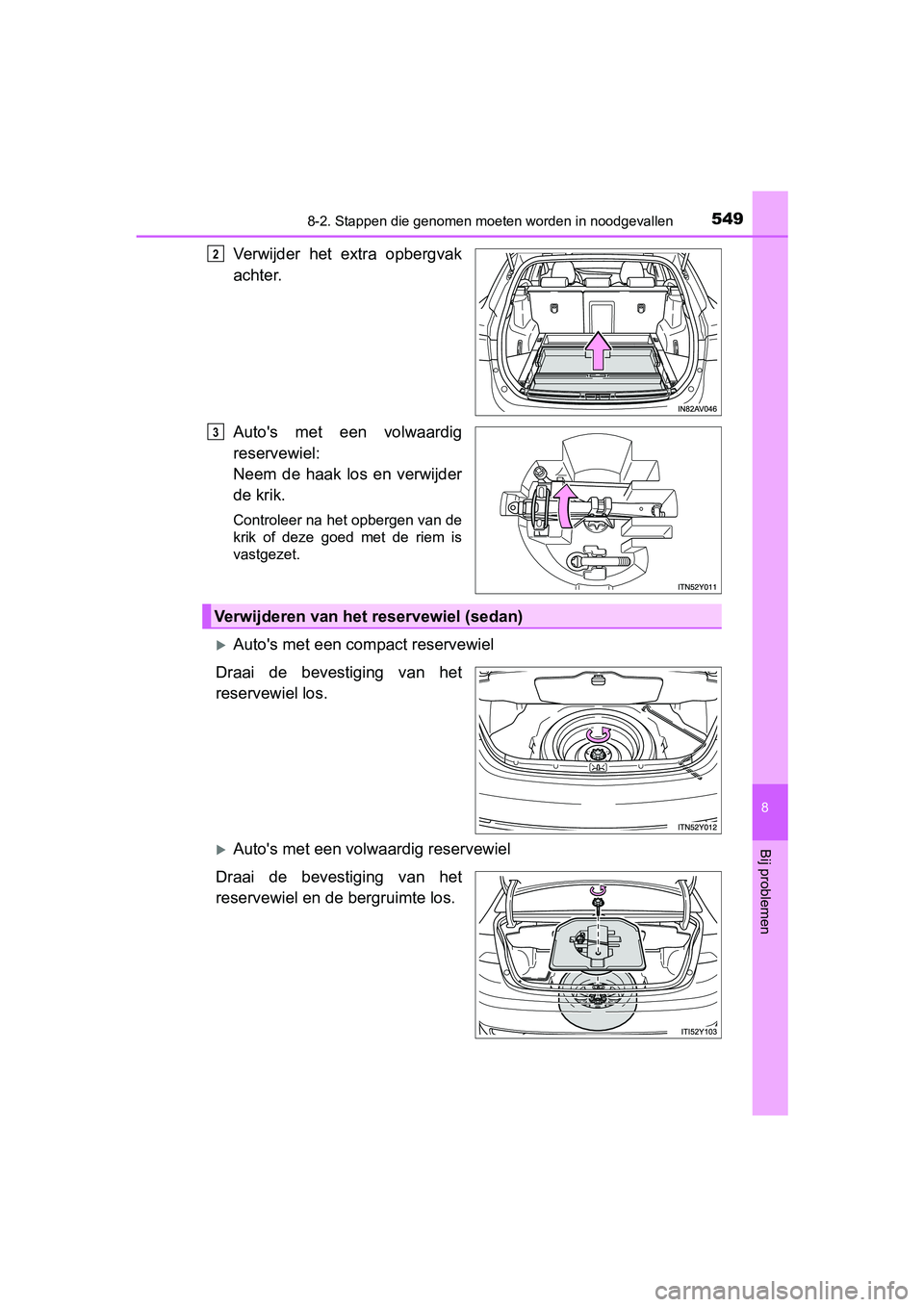

5498-2. Stappen die genomen moeten worden in noodgevallen
AVENSIS_OM_OM20C20E_(EE)
8
Bij problemen
Verwijder het extra opbergvak
achter.
Auto's met een volwaardig
reservewiel:
Neem de haak los en verwijder
de krik.
Controleer na het opbergen van de
krik of deze goed met de riem is
vastgezet.
Auto's met een compact reservewiel
Draai de bevestiging van het
reservewiel los.
Auto's met een volwaardig reservewiel
Draai de bevestiging van het
reservewiel en de bergruimte los.
2
3
Verwijderen van het reservewiel (sedan)
AVENSIS_OM_OM20C20E_(EE).book Page 54 9 Tuesday, March 3, 2015 4:14 PM

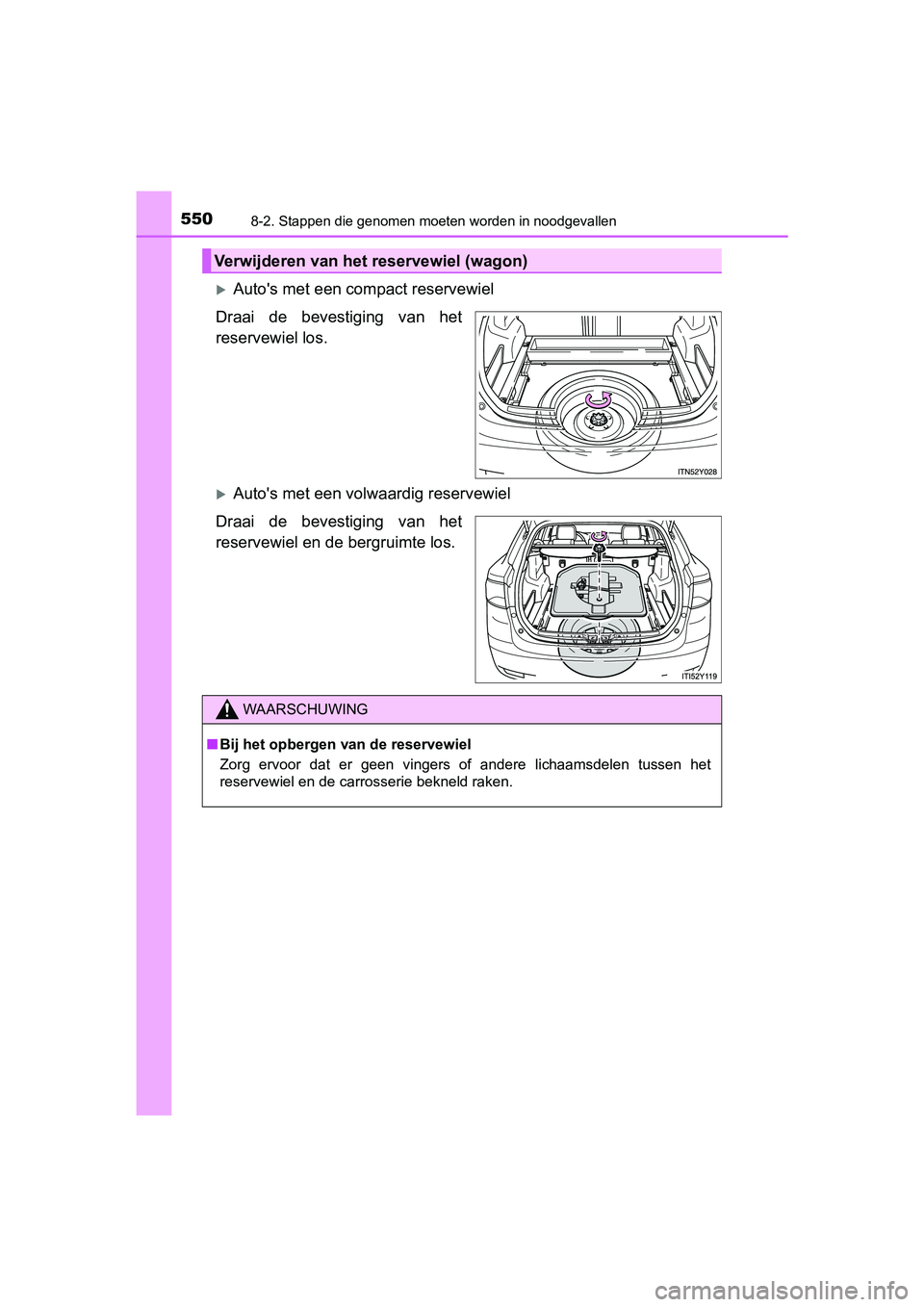

5508-2. Stappen die genomen moeten worden in noodgevallen
AVENSIS_OM_OM20C20E_(EE)
Auto's met een compact reservewiel
Draai de bevestiging van het
reservewiel los.
Auto's met een volwaardig reservewiel
Draai de bevestiging van het
reservewiel en de bergruimte los.
Verwijderen van het reservewiel (wagon)
WAARSCHUWING
■ Bij het opbergen van de reservewiel
Zorg ervoor dat er geen vingers of andere lichaamsdelen tussen het
reservewiel en de carrosserie bekneld raken.
AVENSIS_OM_OM20C20E_(EE).book Page 55 0 Tuesday, March 3, 2015 4:14 PM

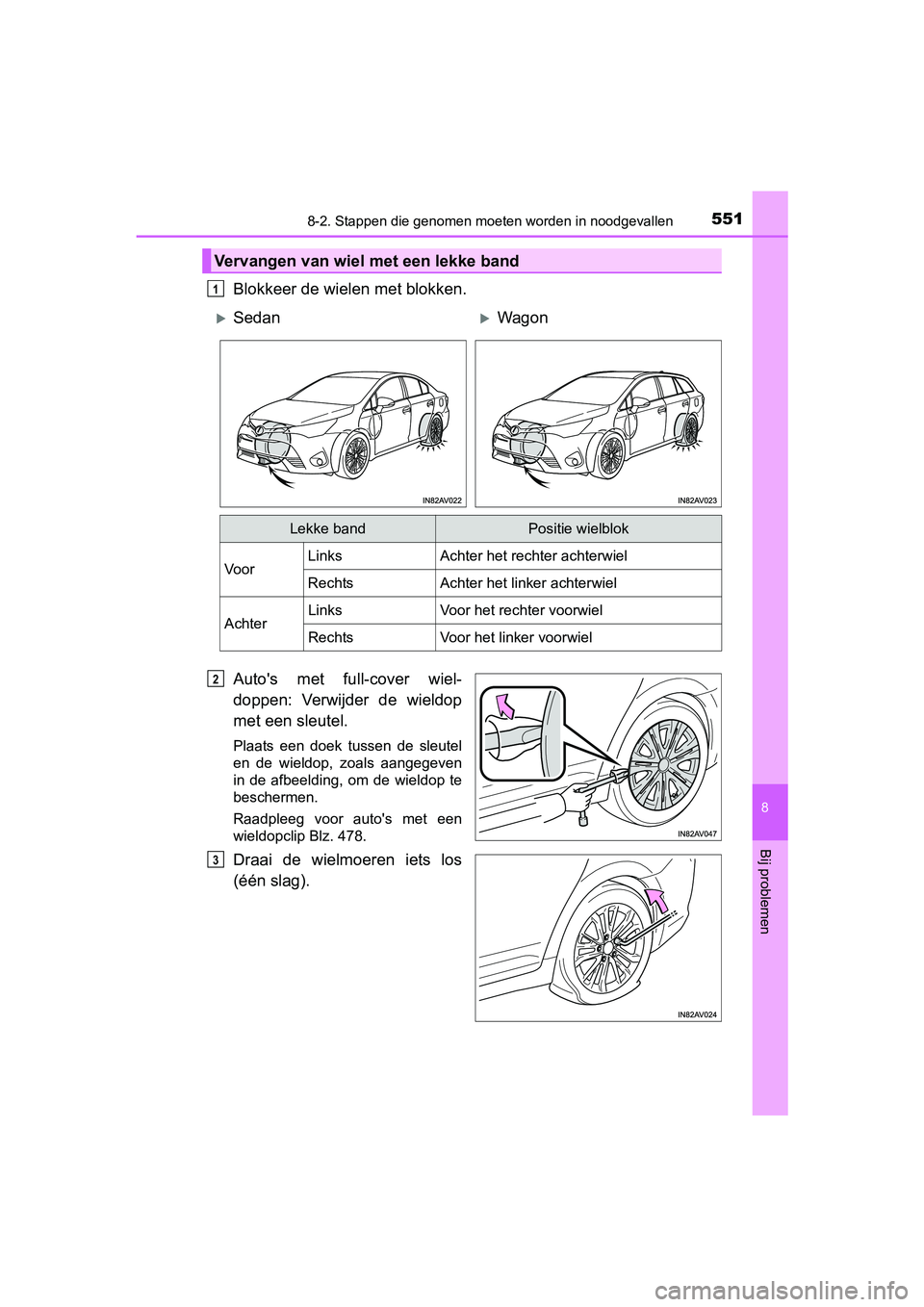

5518-2. Stappen die genomen moeten worden in noodgevallen
AVENSIS_OM_OM20C20E_(EE)
8
Bij problemen
Blokkeer de wielen met blokken.
Auto's met full-cover wiel-
doppen: Verwijder de wieldop
met een sleutel.
Plaats een doek tussen de sleutel
en de wieldop, zoals aangegeven
in de afbeelding, om de wieldop te
beschermen.
Raadpleeg voor auto's met een
wieldopclip Blz. 478.
Draai de wielmoeren iets los
(één slag).
Vervangen van wiel met een lekke band
1
SedanWagon
Lekke bandPositie wielblok
Voor Links
Achter het rechter achterwiel
Rechts Achter het linker achterwiel
AchterLinksVoor het rechter voorwiel
RechtsVoor het linker voorwiel
2
3
AVENSIS_OM_OM20C20E_(EE).book Page 55 1 Tuesday, March 3, 2015 4:14 PM

5528-2. Stappen die genomen moeten worden in noodgevallen
AVENSIS_OM_OM20C20E_(EE)
Draai deel van de krik met de hand aan totdat de uitsparing in de
kop van de krik in contact komt met het kriksteunpunt.
Draai de krik vervolgens verder
omhoog totdat het wiel vrij van
de grond is.
Verwijder alle wielmoeren en
het wiel.
Leg het wiel met de buitenzijde
omhoog op de grond, om krassen
op de velg te voorkomen.
4A
SedanWagon
5
6
AVENSIS_OM_OM20C20E_(EE).book Page 55 2 Tuesday, March 3, 2015 4:14 PM
