2016 TOYOTA AVENSIS Instructieboekje (in Dutch)

4977-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C20E_(EE)
7
Onderhoud en verzorging

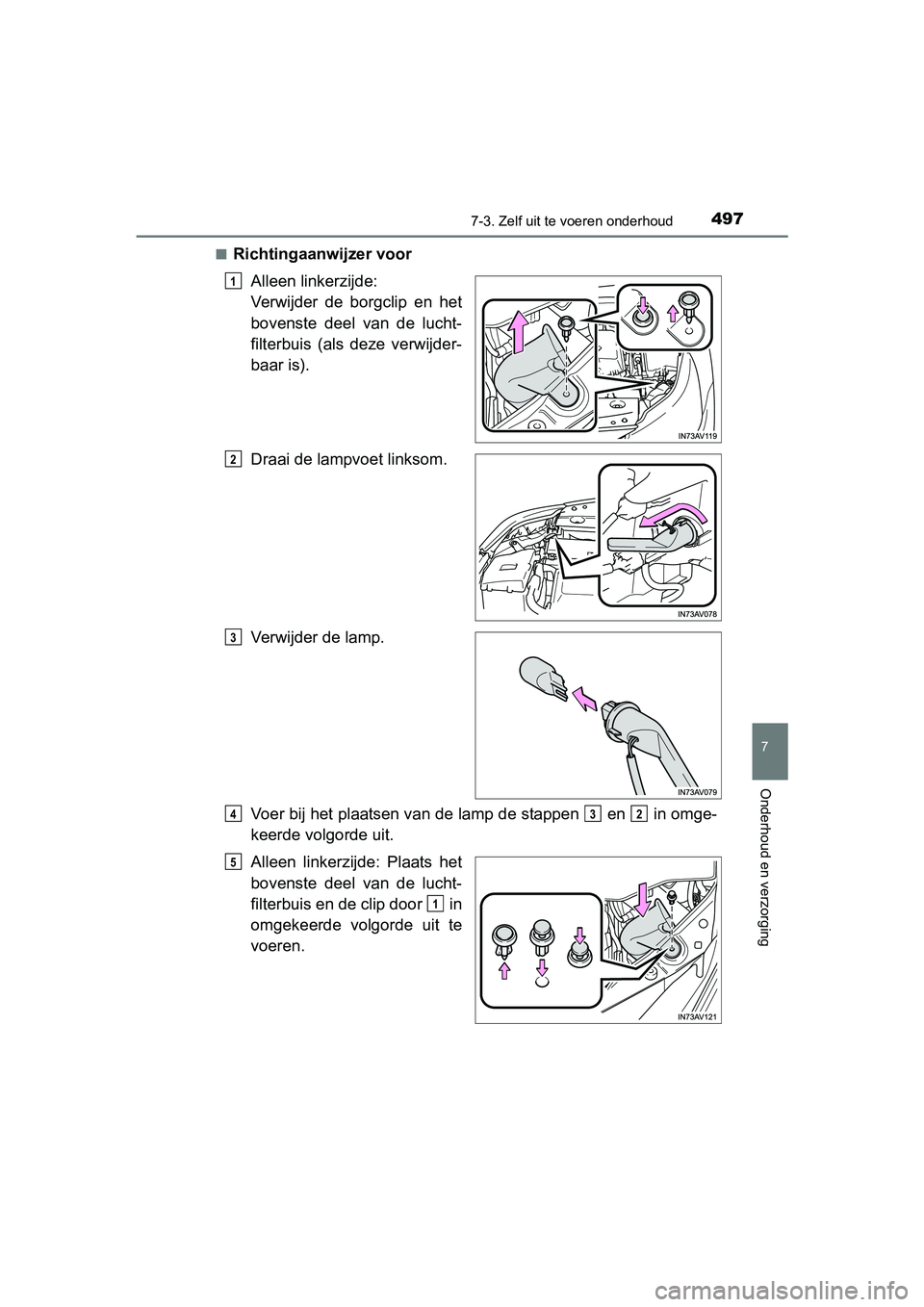

■Richtingaanwijzer voorAlleen linkerzijde:
Verwijder de borgclip en het
bovenste deel van de lucht-
filterbuis (als deze verwijder-
baar is).
Draai de lampvoet linksom.
Verwijder de lamp.
Voer bij het plaatsen van de lamp de stappen en in omge-
keerde volgorde uit.
Alleen linkerzijde: Plaats het
bovenste deel van de lucht-
filterbuis en de clip door in
omgekeerde volgorde uit te
voeren.
1
2
3
432
5
1
AVENSIS_OM_OM20C20E_(EE).book Page 49 7 Tuesday, March 3, 2015 4:14 PM

4987-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C20E_(EE)■

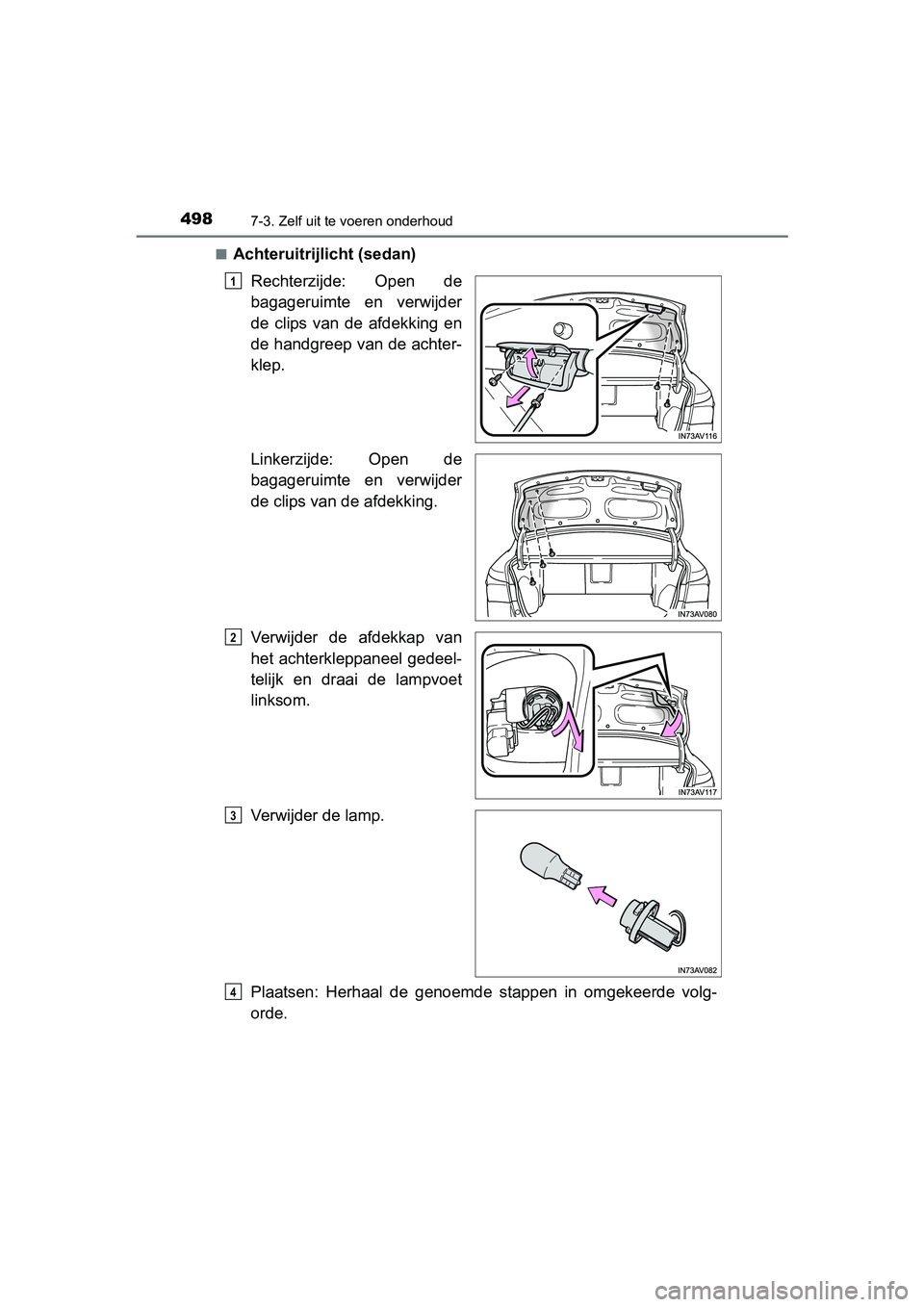

Achteruitrijlicht (sedan)
Rechterzijde: Open de
bagageruimte en verwijder
de clips van de afdekking en
de handgreep van de achter-
klep.
Linkerzijde: Open de
bagageruimte en verwijder
de clips van de afdekking.
Verwijder de afdekkap van
het achterkleppaneel gedeel-
telijk en draai de lampvoet
linksom.
Verwijder de lamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volg-
orde.
1
2
3
4
AVENSIS_OM_OM20C20E_(EE).book Page 49 8 Tuesday, March 3, 2015 4:14 PM

4997-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C20E_(EE)
7
Onderhoud en verzorging

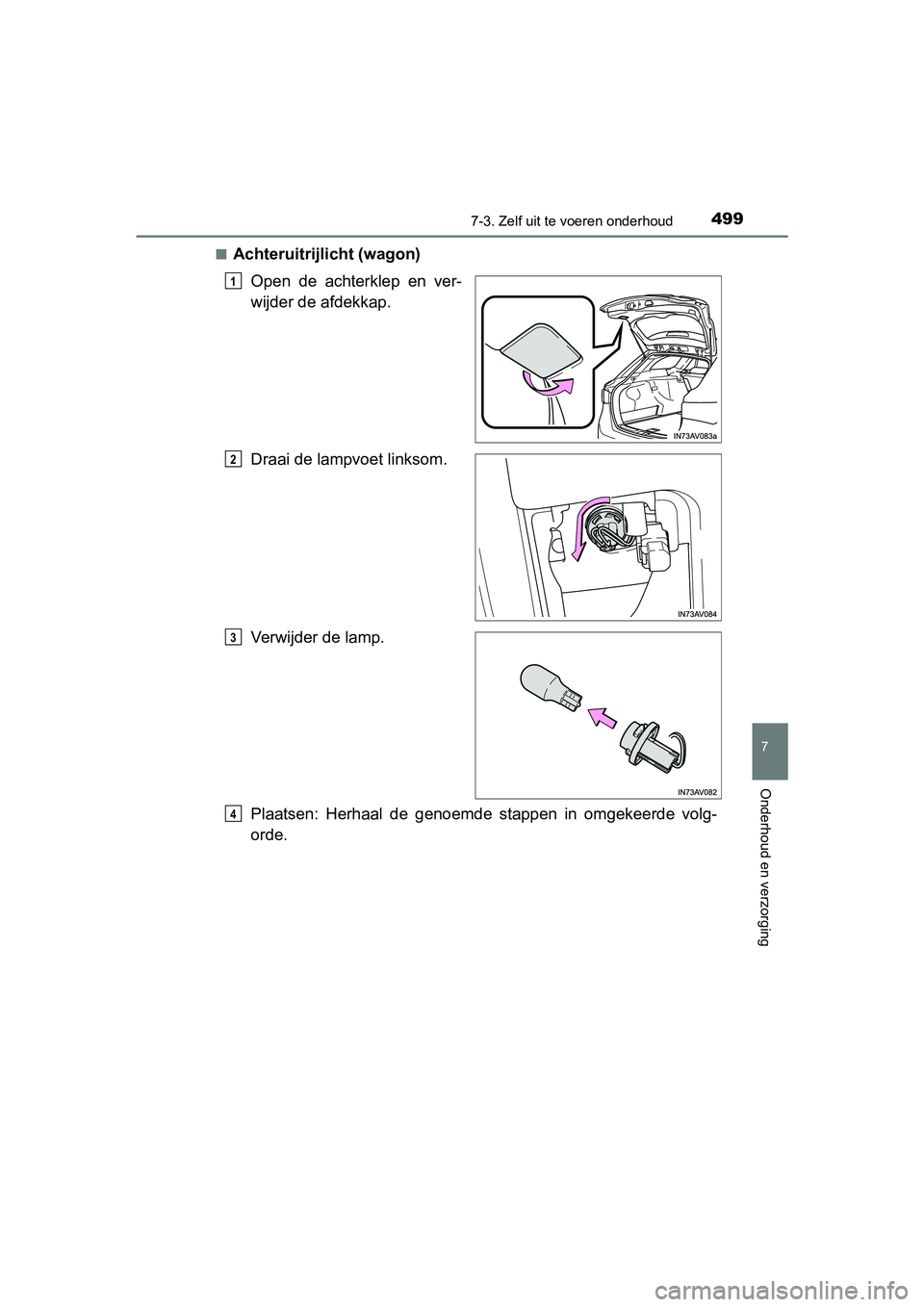

■Achteruitrijlicht (wagon)Open de achterklep en ver-
wijder de afdekkap.
Draai de lampvoet linksom.
Verwijder de lamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volg-
orde.
1
2
3
4
AVENSIS_OM_OM20C20E_(EE).book Page 49 9 Tuesday, March 3, 2015 4:14 PM

5007-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C20E_(EE)■

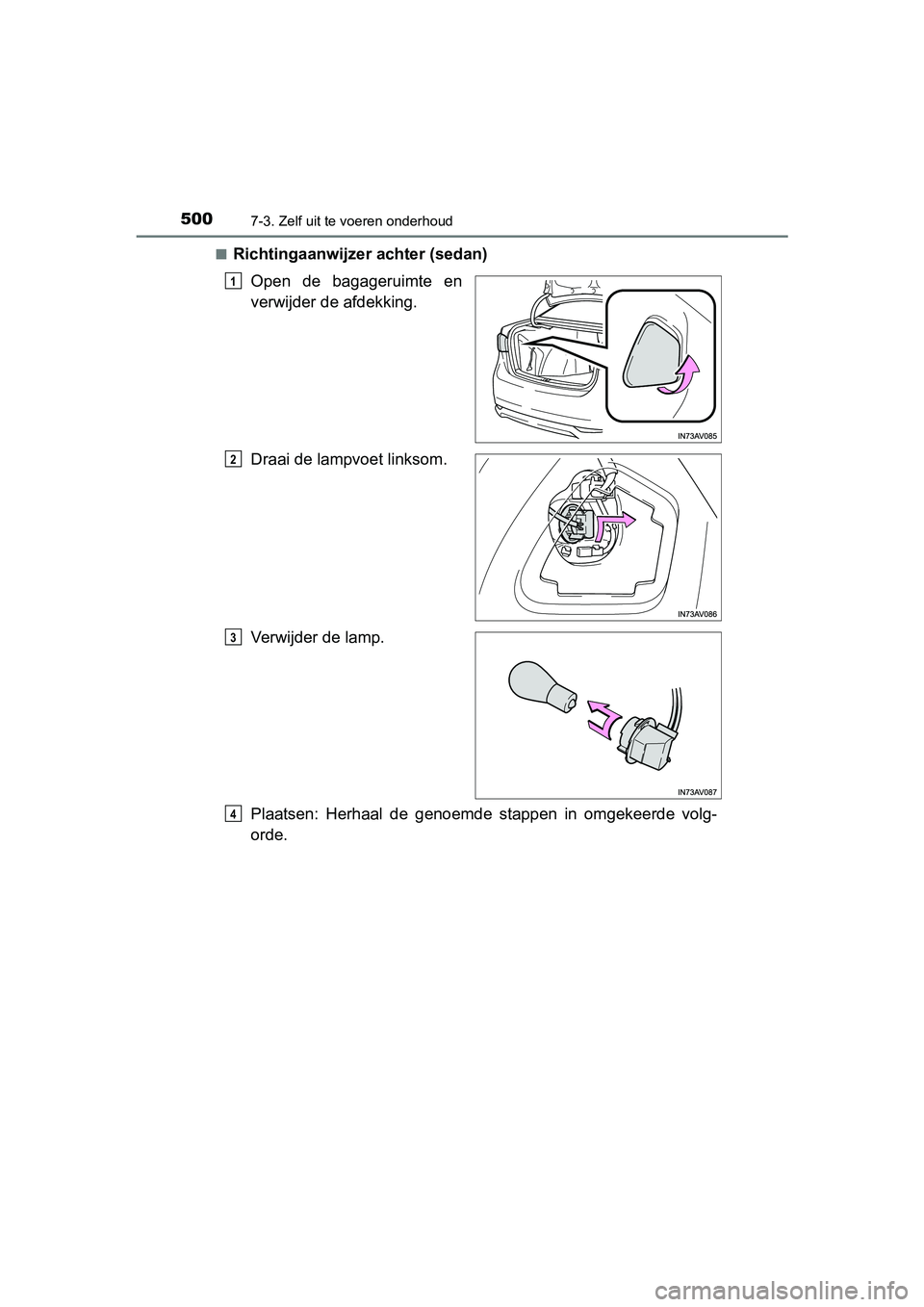

Richtingaanwijzer achter (sedan)
Open de bagageruimte en
verwijder de afdekking.
Draai de lampvoet linksom.
Verwijder de lamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volg-
orde.
1
2
3
4
AVENSIS_OM_OM20C20E_(EE).book Page 50 0 Tuesday, March 3, 2015 4:14 PM

5017-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C20E_(EE)
7
Onderhoud en verzorging

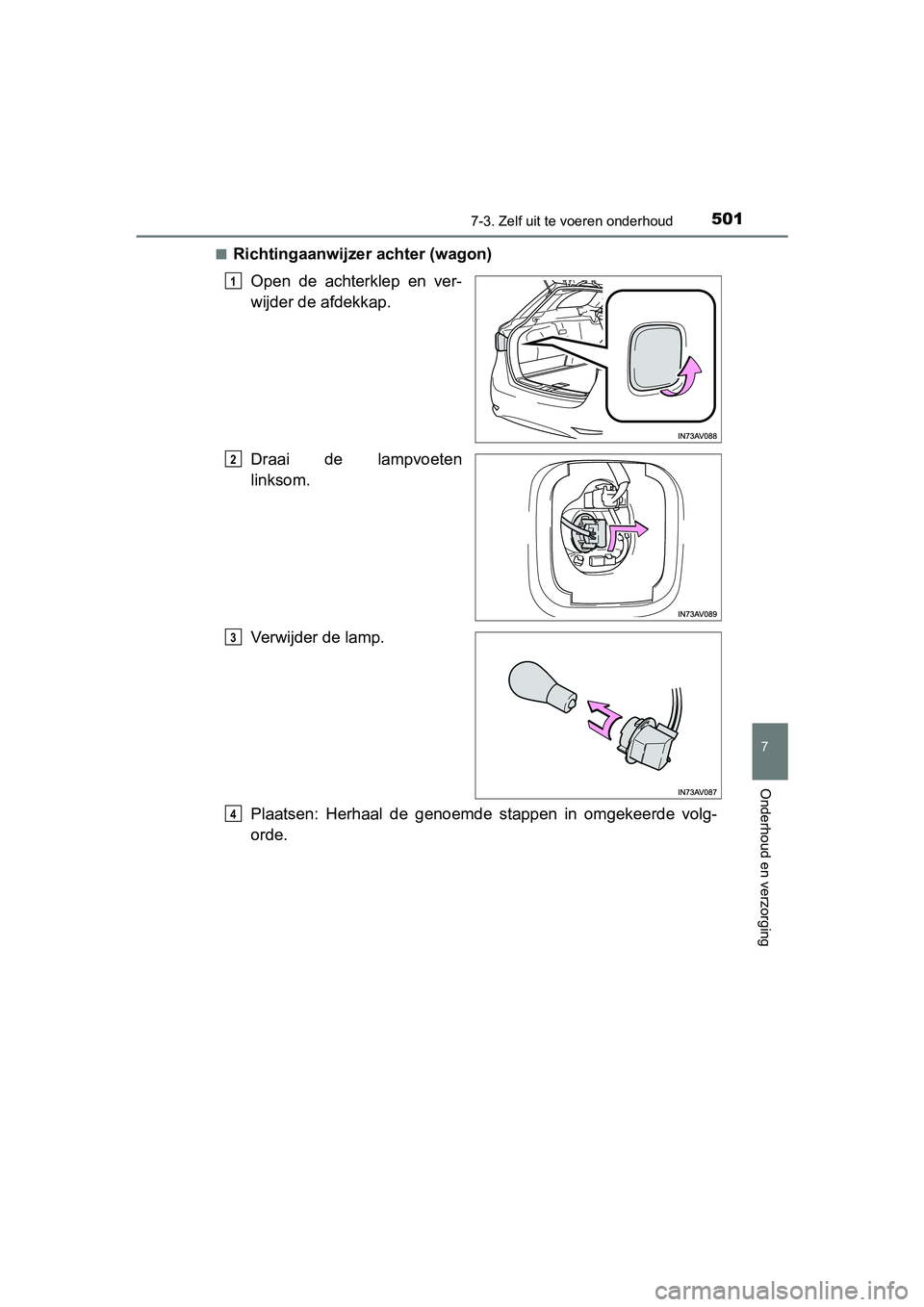

■Richtingaanwijzer achter (wagon)Open de achterklep en ver-
wijder de afdekkap.
Draai de lampvoeten
linksom.
Verwijder de lamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volg-
orde.
1
2
3
4
AVENSIS_OM_OM20C20E_(EE).book Page 50 1 Tuesday, March 3, 2015 4:14 PM

5027-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C20E_(EE)■

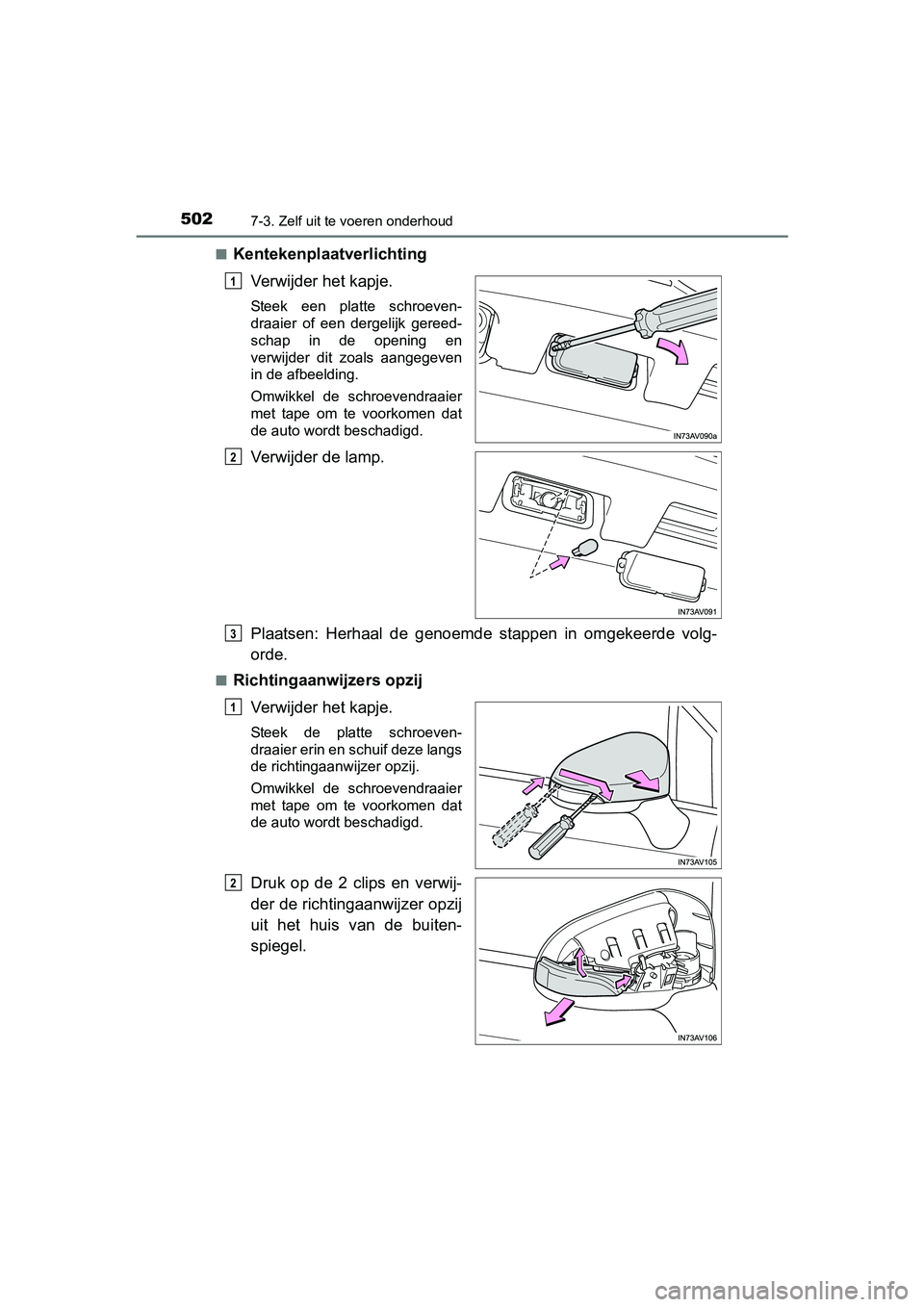

Kentekenplaatverlichting
Verwijder het kapje.
Steek een platte schroeven-
draaier of een dergelijk gereed-
schap in de opening en
verwijder dit zoals aangegeven
in de afbeelding.
Omwikkel de schroevendraaier
met tape om te voorkomen dat
de auto wordt beschadigd.
Verwijder de lamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volg-
orde.
■Richtingaanwijzers opzijVerwijder het kapje.
Steek de platte schroeven-
draaier erin en schuif deze langs
de richtingaanwijzer opzij.
Omwikkel de schroevendraaier
met tape om te voorkomen dat
de auto wordt beschadigd.
Druk op de 2 clips en verwij-
der de richtingaanwijzer opzij
uit het huis van de buiten-
spiegel.
1
2
3
1
2
AVENSIS_OM_OM20C20E_(EE).book Page 50 2 Tuesday, March 3, 2015 4:14 PM

5037-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C20E_(EE)
7
Onderhoud en verzorging

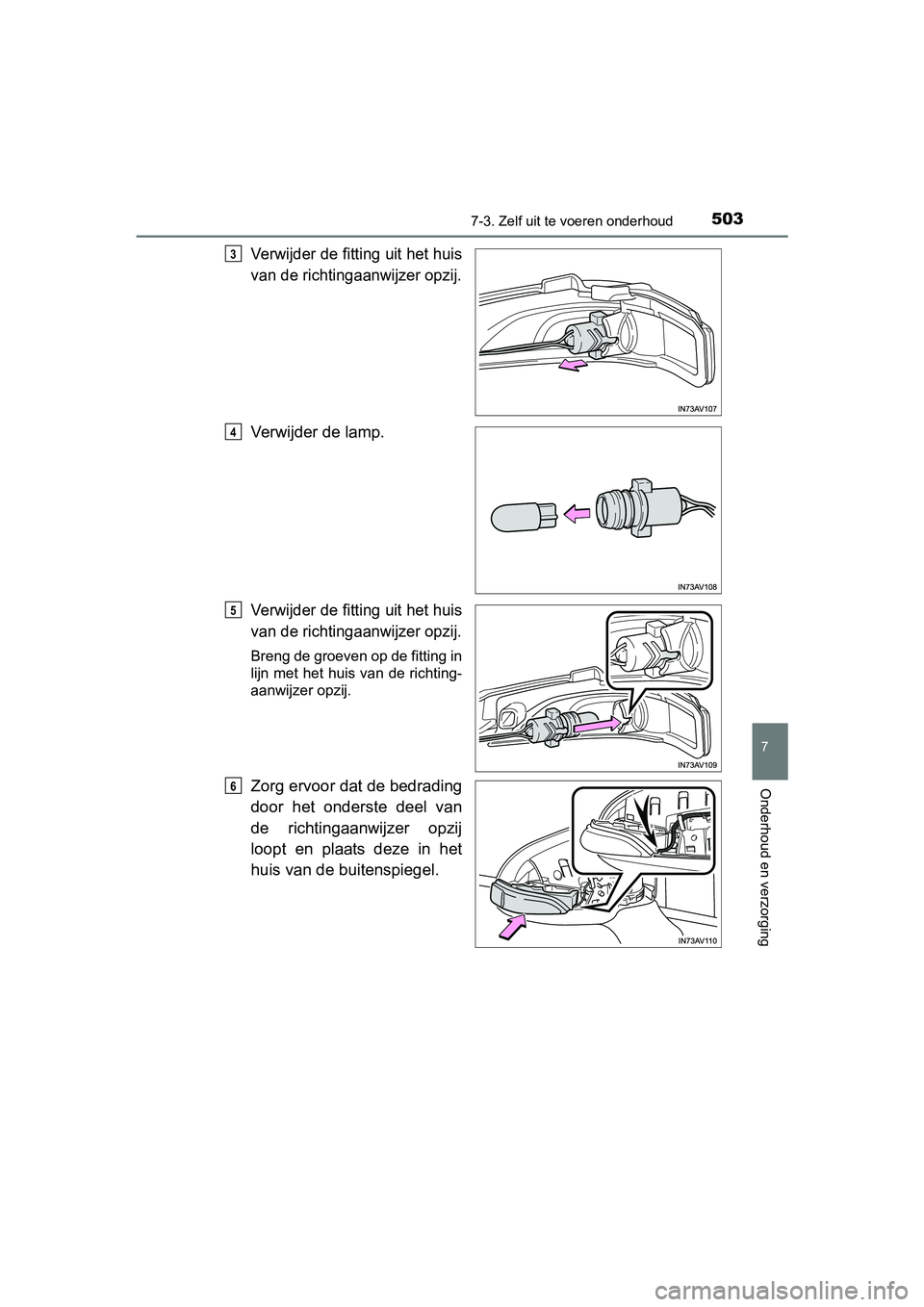

Verwijder de fitting uit het huis
van de richtingaanwijzer opzij.
Verwijder de lamp.
Verwijder de fitting uit het huis
van de richtingaanwijzer opzij.
Breng de groeven op de fitting in
lijn met het huis van de richting-
aanwijzer opzij.
Zorg ervoor dat de bedrading
door het onderste deel van
de richtingaanwijzer opzij
loopt en plaats deze in het
huis van de buitenspiegel.
3
4
5
6
AVENSIS_OM_OM20C20E_(EE).book Page 503 Tuesday, March 3, 2015 4:14 PM

5047-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C20E_(EE)
Breng de 6 lippen in lijn en
plaats de afdekkap.
Let op of u een klikgeluid hoort
en controleer vervolgens of de
afdekkap goed op zijn plaats zit.
■
Vervangen van de volgende lampen
Laat de onderstaande lampen vervangen door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekwali-
ficeerde en uitgeruste deskundige.
● LED-koplampen
● Parkeerlichten voor/dagrijverlichting
● Mistachterlicht
● Remlichten
● Achterlichten
● Derde remlicht
■Condensvorming in de koplampen
Het tijdelijk beslaan van de binnenzijde van het koplampglas is normaal.
Neem in de volgende gevallen contact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige voor meer informatie:
●Als er erg veel condens aan de binnenzijde van het koplampglas zit.
● Als zich een plasje water in de lamp heeft gevormd.
■ LED-lampen
De LED-koplampen, de parkeerlichten voor/dagrijverlichting, het mistachter-
licht, de remlichten, de achterlichten en het derde remlicht bestaan uit een
serie LED's. Laat een defecte LED vervangen door een erkende Toyota-dea-
ler of hersteller/reparateur of een andere naar behoren gekwalificeerde en
uitgeruste deskundige.
