2016 TOYOTA AVENSIS Instructieboekje (in Dutch)

97
2Instrumentenpaneel
AVENSIS_OM_OM20C20E_(EE)2. Instrumentenpaneel
Waarschuwingslampjes en controlelampjes ............ 98
Meters en tellers ................ 104
Multi-informatiedisplay (met monochroom-
display) ........................... 108
Multi-informatiedisplay (met kleurendisplay) ........ 111
Informatie over brandstofverbruik ............. 117
AVENSIS_OM_OM20C20E_(EE).book Page 97 Tuesday, March 3, 2015 4:14 PM

982. Instrumentenpaneel
AVENSIS_OM_OM20C20E_(EE)
Waarschuwingslampjes en controlelampjes
Auto's met monochroomdisplay
Auto's met kleurendisplay
De eenheden die op de snelheidsmeter, de toerenteller en enkele
controlelampjes worden aangegeven, kunnen per motor, transmissie,
enz. verschillend zijn.
De waarschuwingslampjes en c ontrolelampjes op het instru-
mentenpaneel en middenpaneel informeren de bestuurder over
de status van de diverse systemen in de auto.
Om de functie van alle lampjes ui t te leggen, zijn in de volgende
afbeelding alle controle- en waarschuwingslampjes brandend
afgebeeld.
AVENSIS_OM_OM20C20E_(EE).book Page 98 Tuesday, March 3, 2015 4:14 PM

992. Instrumentenpaneel
2
Instrumentenpaneel
AVENSIS_OM_OM20C20E_(EE)
Waarschuwingslampjes informeren de bestuurder over storingen in
de systemen van de auto.
Waarschuwingslampjes
*1
(rood)
Waarschuwingslampje
remsysteem (
Blz. 520)
*1, 2
(Diesel-motor)
Controlelampje uitge-
schakeld Stop & Start-
systeem ( Blz. 522)
*1Motorcontrolelampje
(Blz. 520)*1Waarschuwingslampje
elektrische stuurbe-
krachtiging ( Blz. 521)
*1Waarschuwingslampje
SRS ( Blz. 520) Waarschuwingslampje
laag brandstofniveau
(
Blz. 522)
*1Waarschuwingslampje
ABS ( Blz. 521) Controlelampje veilig-
heidsgordel (
Blz. 522)
*1
(geel)
Waarschuwingslampje
remsysteem (
Blz. 521)
Controlelampje
achterpassagiersgordel
(in het centrale paneel)
(Blz. 522)
*1, 2
(indien
aanwezig)
Waarschuwingslampje
PCS ( Blz. 521) Waarschuwingslampje
parkeerrem (
Blz. 522)
*1, 2
(indien
aanwezig)
Controlelampje
AFS OFF ( Blz. 522)
*1
Centraal waarschuwings-
lampje (
Blz. 523)
*1
Controlelampje Traction
Control (Blz. 522)
*1
(indien
aanwezig)
Waarschuwingslampje
lage bandenspanning
( Blz. 523)
AVENSIS_OM_OM20C20E_(EE).book Page 99 Tuesday, March 3, 2015 4:14 PM

1002. Instrumentenpaneel
AVENSIS_OM_OM20C20E_(EE)

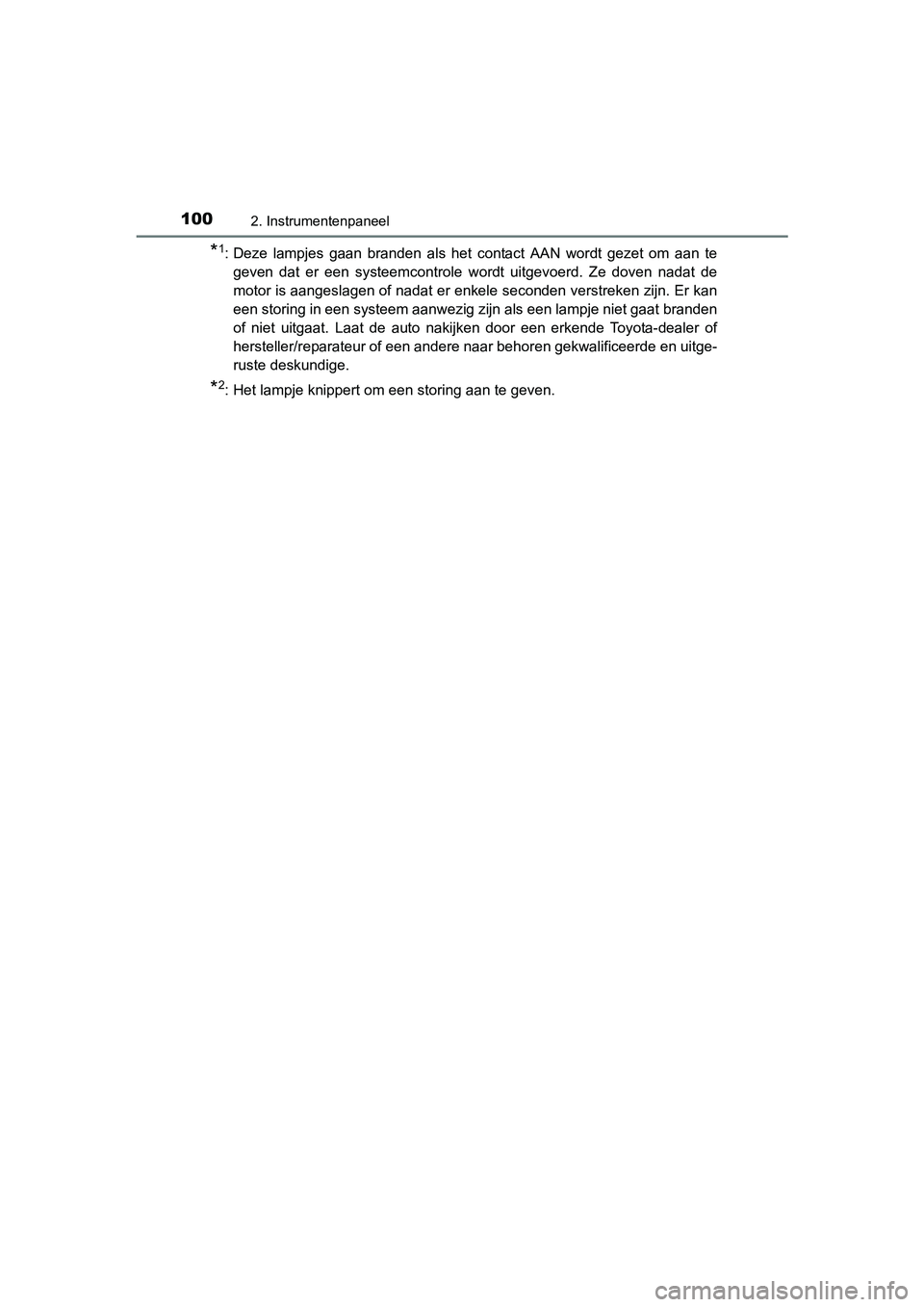

*1: Deze lampjes gaan branden als het contact AAN wordt gezet om aan tegeven dat er een systeemcontrole wordt uitgevoerd. Ze doven nadat de
motor is aangeslagen of nadat er enkele seconden verstreken zijn. Er kan
een storing in een systeem aanwezig zijn als een lampje niet gaat branden
of niet uitgaat. Laat de auto nakijken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige.
*2: Het lampje knippert om een storing aan te geven.
AVENSIS_OM_OM20C20E_(EE).book Page 10 0 Tuesday, March 3, 2015 4:14 PM

1012. Instrumentenpaneel
2
Instrumentenpaneel
AVENSIS_OM_OM20C20E_(EE)
De controlelampjes informeren de bestuurder over de bedrijfsstatus
van de verschillende systemen van de auto.
‘
Controlelampjes
Controlelampje richting-
aanwijzers (Blz. 228) Controlelampje antidief-
stalsysteem (in het cen-
trale paneel) (
Blz. 78)
Controlelampje
grootlicht ( Blz. 233)
(indien
aanwezig)
Controlelampje cruise
control ( Blz. 280)
Controlelampje achter-
licht ( Blz. 232)
*4
(indien
aanwezig)
Controlelampje cruise
control SET
( Blz. 280)
(indien
aanwezig)
Controlelampje mistlam-
pen voor ( Blz. 240)
*4
(indien
aanwezig)
Controlelampje
snelheidsbegrenzer
( Blz. 283)
Controlelampje mist-
achterlicht ( Blz. 240)
*4
(indien
aanwezig)
Controlelampje LDA
(Lane Departure Alert)
( Blz. 263)
(indien
aanwezig)
Controlelampje
Automatic High Beam-
systeem ( Blz. 269)*1, 3
(indien
aanwezig)
Controlelampje
AFS OFF ( Blz. 234)
*1, 2
Controlelampje Traction
Control (Blz. 298)
*1, 4
(indien
aanwezig)
ECO-controlelampje
( Blz. 103)
*1, 3
Controlelampje VSC
OFF ( Blz. 298)
*1, 4
(Diesel-
motor)
Controlelampje Stop &
Start-systeem
( Blz. 286)
(Diesel-
motor)
Controlelampje
voorgloeien ( Blz. 209)
*1, 3, 5
(Diesel-
motor)
Controlelampje uitge-
schakeld Stop & Start-
systeem ( Blz. 286)
AVENSIS_OM_OM20C20E_(EE).book Page 10 1 Tuesday, March 3, 2015 4:14 PM

1022. Instrumentenpaneel
AVENSIS_OM_OM20C20E_(EE)
*1: Deze lampjes gaan branden als het contact AAN wordt gezet om aan tegeven dat er een systeemcontrole wordt uitgevoerd. Ze doven nadat de
motor is aangeslagen of nadat er enkele seconden verstreken zijn. Er kan
een storing in een systeem aanwezig zijn als een lampje niet gaat branden
of niet uitgaat. Laat de auto nakijken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige.
*2: Het lampje knippert om aan te geven dat het systeem in werking is.
*3: Het lampje gaat branden wanneer het systeem wordt uitgeschakeld.
*4: Dit lampje brandt op het multi-informatiedisplay.
*5: Bij auto's met een kleurendisplay brandt dit lampje op het multi-informatie-display.
*1
(indien
aanwezig)
Controlelampje
Auto P UIT ( Blz. 230)
*1, 3
(indien
aanwezig)
Waarschuwingslampje
PCS ( Blz. 256)
*4
(indien
aanwezig)
Schakelstandindicator
( Blz. 222)
*5
(indien
aanwezig)
Controlelampje SPORT
( Blz. 220)
*4
(indien
aanwezig)
Schakelstandindicator
( Blz. 222) Waarschuwingslampje
parkeerrem
(
Blz. 229)
*1, 4
(indien
aanwezig)
Schakeladviesindicator
( Blz. 225)
(indien
aanwezig)
Controlelampje lage
buitentemperatuur
( Blz. 107)
Controlelampje
PASSENGER AIR-
BAG (in het centrale
paneel) (
Blz. 52)
AVENSIS_OM_OM20C20E_(EE).book Page 10 2 Tuesday, March 3, 2015 4:14 PM

1032. Instrumentenpaneel
2
Instrumentenpaneel
AVENSIS_OM_OM20C20E_(EE)

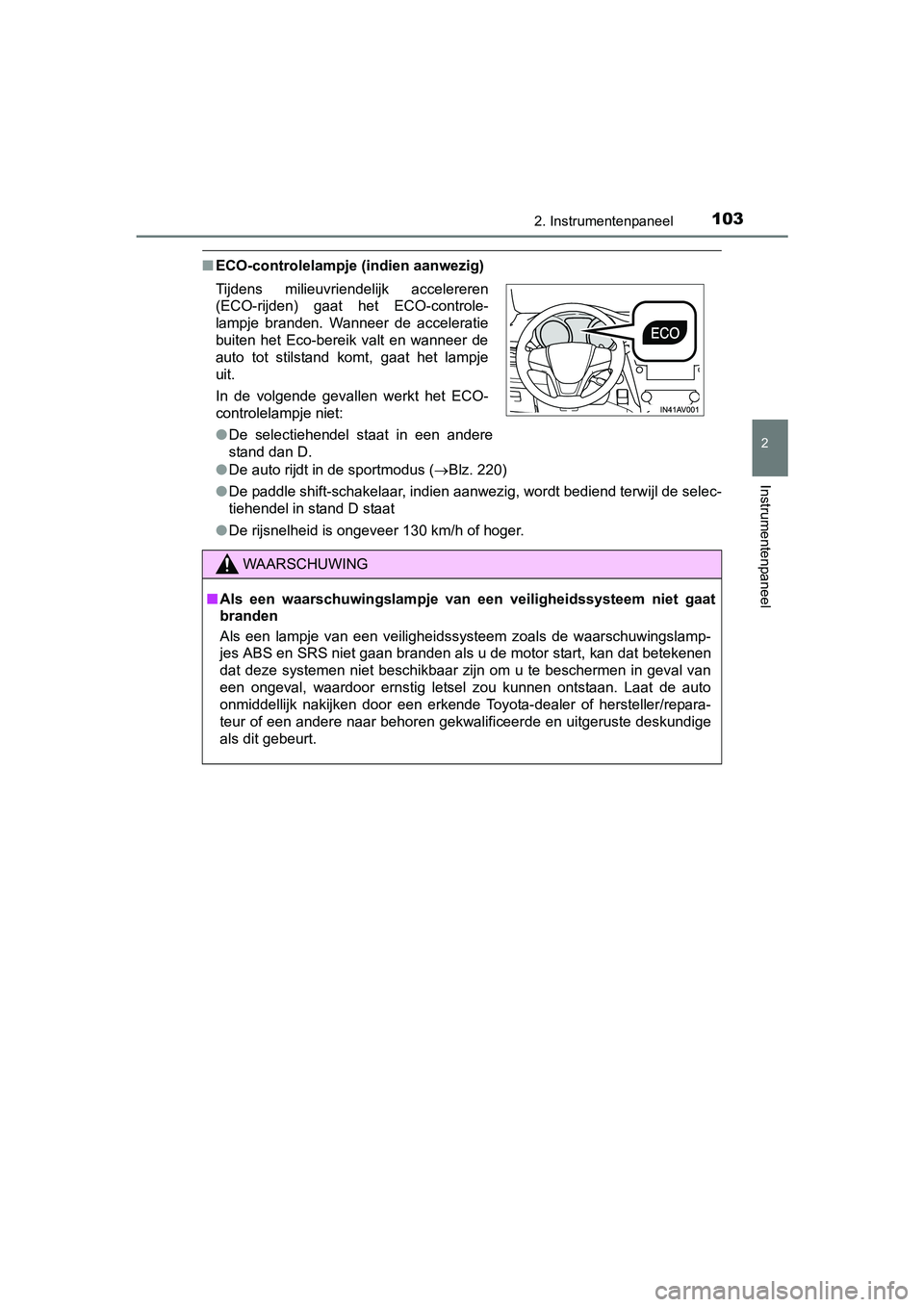

■ECO-controlelampje (indien aanwezig)
●De auto rijdt in de sportmodus ( Blz. 220)
● De paddle shift-schakelaar, indien aanwezig, wordt bediend terwijl de selec-
tiehendel in stand D staat
● De rijsnelheid is ongeveer 130 km/h of hoger.
Tijdens milieuvriendelijk accelereren
(ECO-rijden) gaat het ECO-controle-
lampje branden. Wanneer de acceleratie
buiten het Eco-bereik valt en wanneer de
auto tot stilstand komt, gaat het lampje
uit.
In de volgende gevallen werkt het ECO-
controlelampje niet:
●
De selectiehendel staat in een andere
stand dan D.
WAARSCHUWING
■Als een waarschuwingslampje van een veiligheidssysteem niet gaat
branden
Als een lampje van een veiligheidssysteem zoals de waarschuwingslamp-
jes ABS en SRS niet gaan branden als u de motor start, kan dat betekenen
dat deze systemen niet beschikbaar zijn om u te beschermen in geval van
een ongeval, waardoor ernstig letsel zou kunnen ontstaan. Laat de auto
onmiddellijk nakijken door een erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste deskundige
als dit gebeurt.
AVENSIS_OM_OM20C20E_(EE).book Page 10 3 Tuesday, March 3, 2015 4:14 PM

1042. Instrumentenpaneel
AVENSIS_OM_OM20C20E_(EE)
Meters en tellers
Auto's met monochroomdisplay
Auto's met kleurendisplay
De eenheden die op de snelheidsm eter zijn aangegeven, kunnen
afhankelijk van het beoogde la nd van aflevering, afwijken.
AVENSIS_OM_OM20C20E_(EE).book Page 10 4 Tuesday, March 3, 2015 4:14 PM
