2016 TOYOTA AURIS Manuale de Empleo (in Spanish)

5057-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
UK_AURIS_Touring_Sport_ES (OM12J34S)
Compruebe el voltaje de la bombilla que va a sustituir. (→P. 620)
■Delantera
XVehículos con faros halógenos

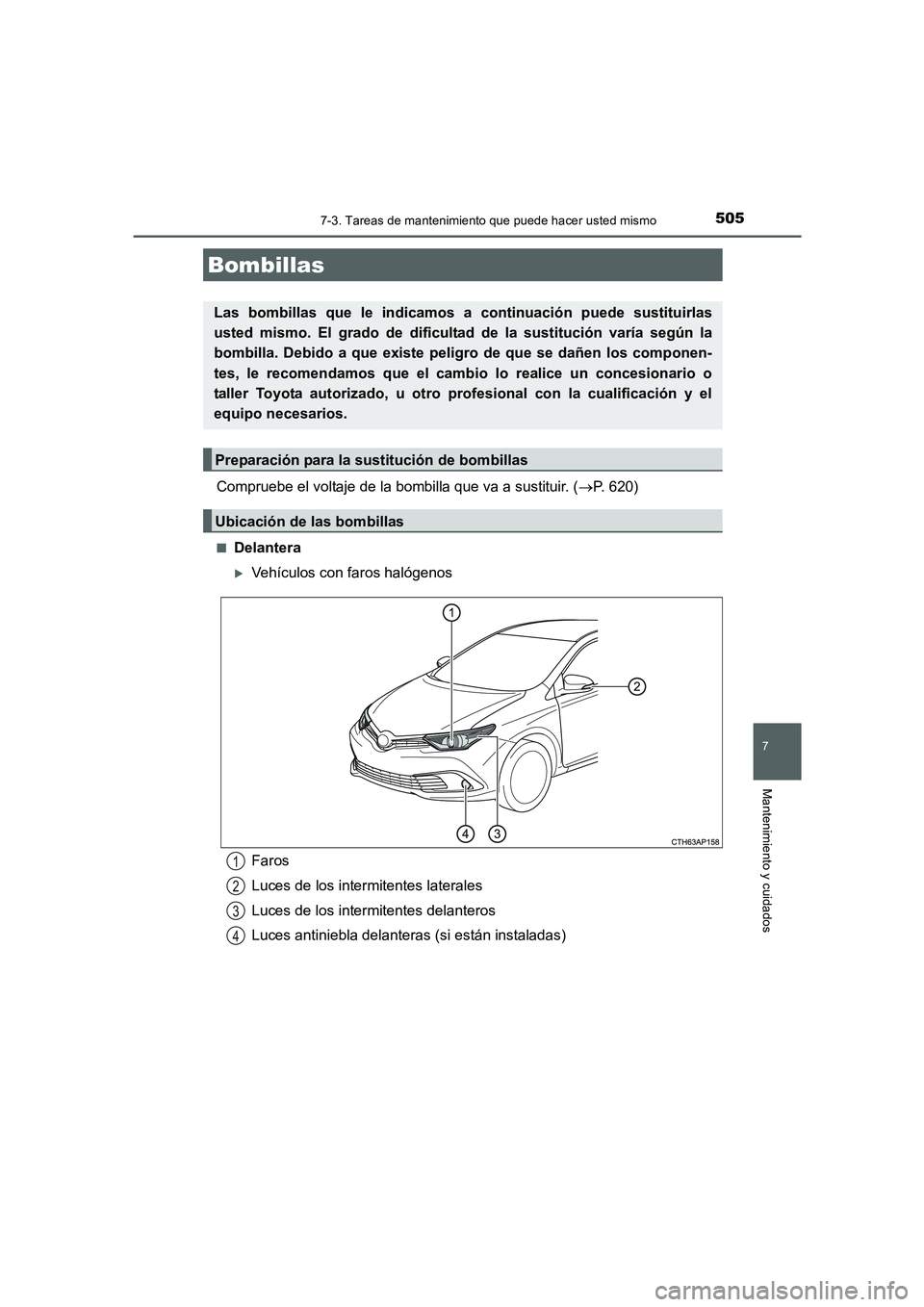

Bombillas
Las bombillas que le indicamos a continuación puede sustituirlas
usted mismo. El grado de dificultad de la sustitución varía según la
bombilla. Debido a que existe peligro de que se dañen los componen-
tes, le recomendamos que el cambio lo realice un concesionario o
taller Toyota autorizado, u otro profesional con la cualificación y el
equipo necesarios.
Preparación para la sustitución de bombillas
Ubicación de las bombillas
Faros
Luces de los intermitentes laterales
Luces de los intermitentes delanteros
Luces antiniebla delanteras (si están instaladas)1
2
3
4
AURIS Touring Sports_OM_ES_OM12J34S.book 505 ページ ２０１５年３月３日　火曜日　午後２時６分

5067-3. Tareas de mantenimiento que puede hacer usted mismo
UK_AURIS_Touring_Sport_ES (OM12J34S)
XVehículos con faros LED
■Traseras (vehículos con dirección a la izquierda)
Luces de los intermitentes laterales
Luces de los intermitentes delanteros
Luces antiniebla delanteras (si están instaladas)1
2
3
Luz de marcha atrás
Luces de freno
Luces de los intermitentes traseros
Luces de la matrícula1
2
3
4
AURIS Touring Sports_OM_ES_OM12J34S.book 506 ページ ２０１５年３月３日　火曜日　午後２時６分

5077-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
UK_AURIS_Touring_Sport_ES (OM12J34S)■

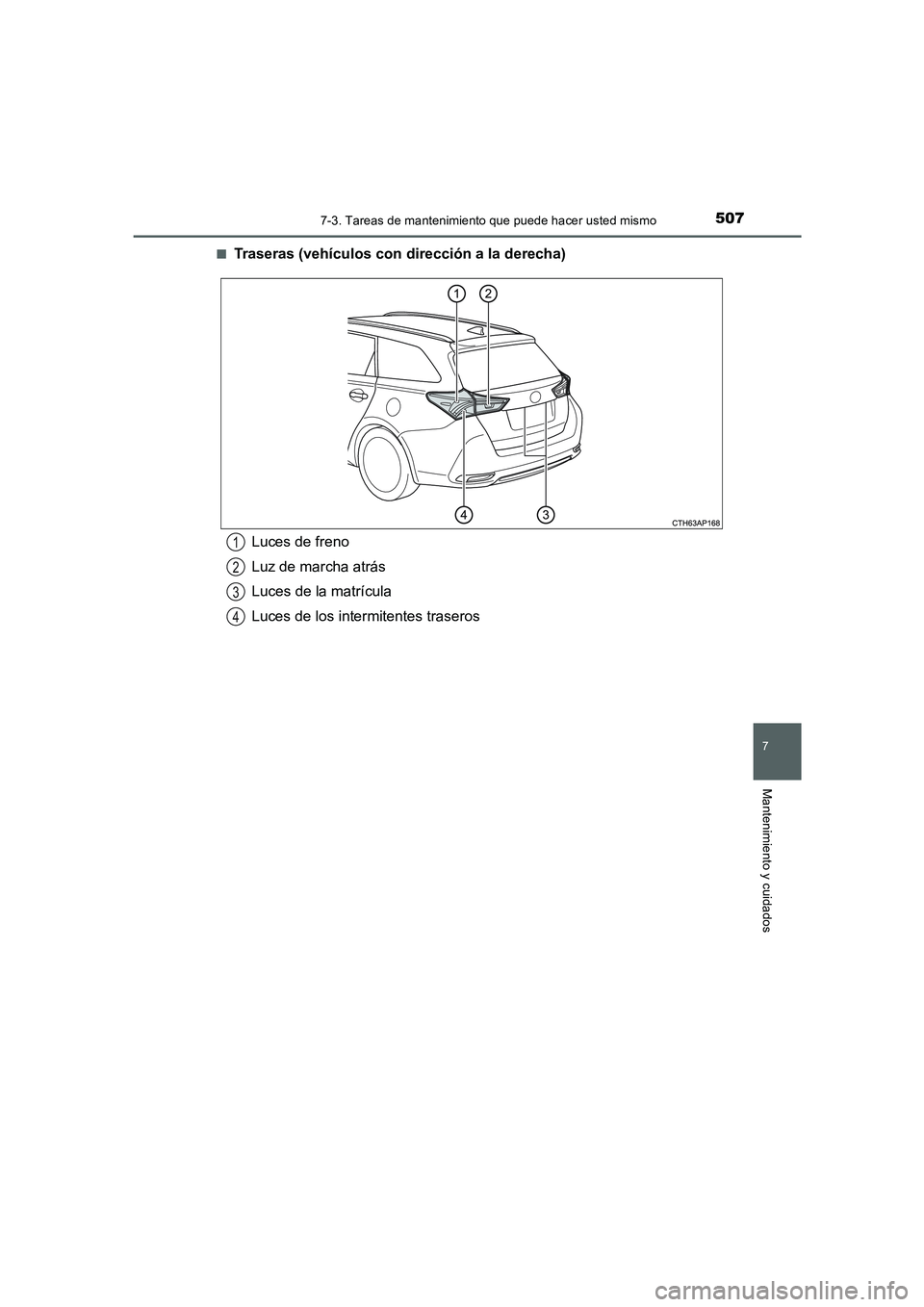

Traseras (vehículos con dirección a la derecha)
Luces de freno
Luz de marcha atrás
Luces de la matrícula
Luces de los intermitentes traseros1
2
3
4
AURIS Touring Sports_OM_ES_OM12J34S.book 507 ページ ２０１５年３月３日　火曜日　午後２時６分

5087-3. Tareas de mantenimiento que puede hacer usted mismo
UK_AURIS_Touring_Sport_ES (OM12J34S)■

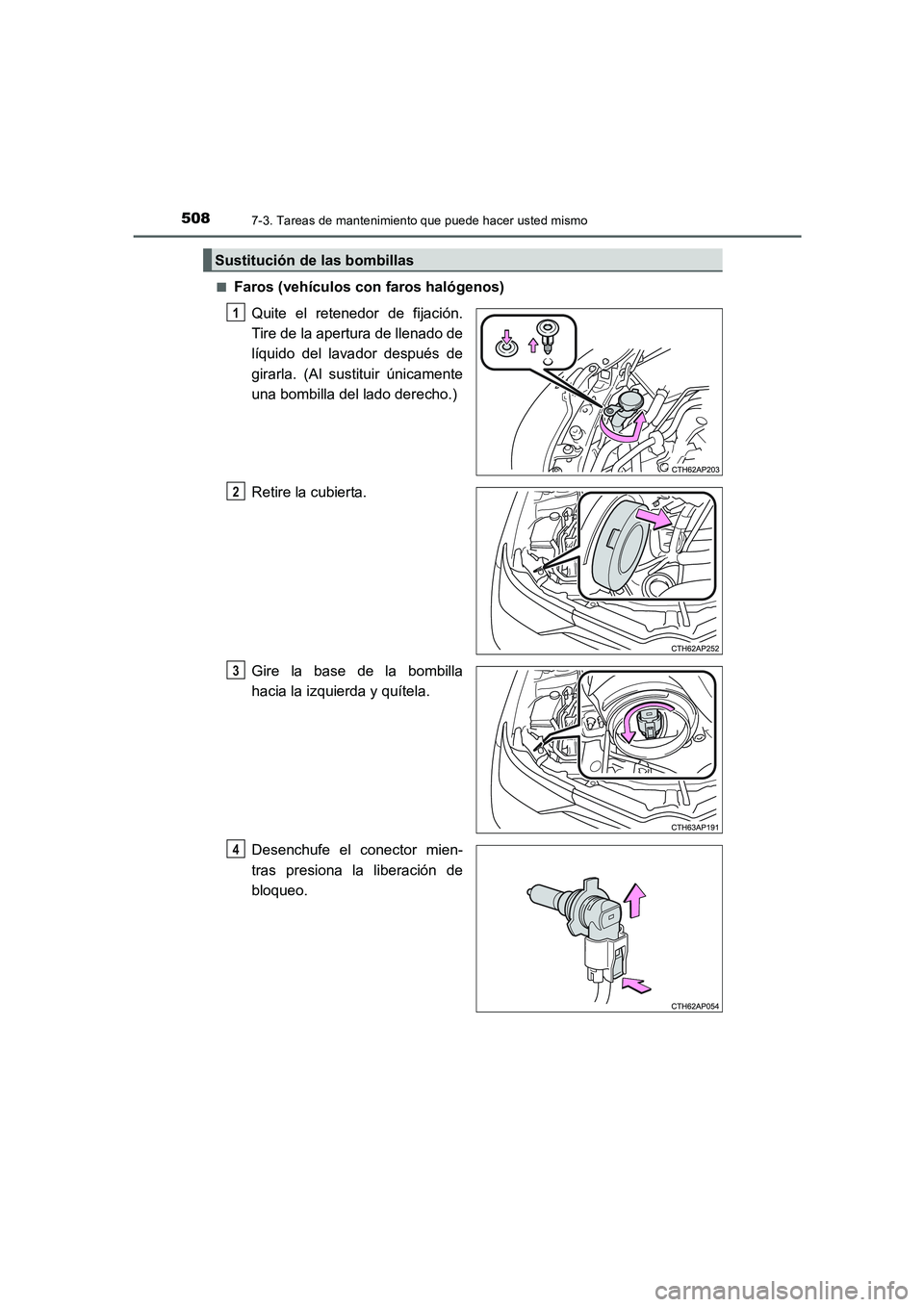

Faros (vehículos con faros halógenos)
Quite el retenedor de fijación.
Tire de la apertura de llenado de
líquido del lavador después de
girarla. (Al sustituir únicamente
una bombilla del lado derecho.)
Retire la cubierta.
Gire la base de la bombilla
hacia la izquierda y quítela.
Desenchufe el conector mien-
tras presiona la liberación de
bloqueo.
Sustitución de las bombillas
1
2
3
4
AURIS Touring Sports_OM_ES_OM12J34S.book 508 ページ ２０１５年３月３日　火曜日　午後２時６分

5097-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
UK_AURIS_Touring_Sport_ES (OM12J34S)

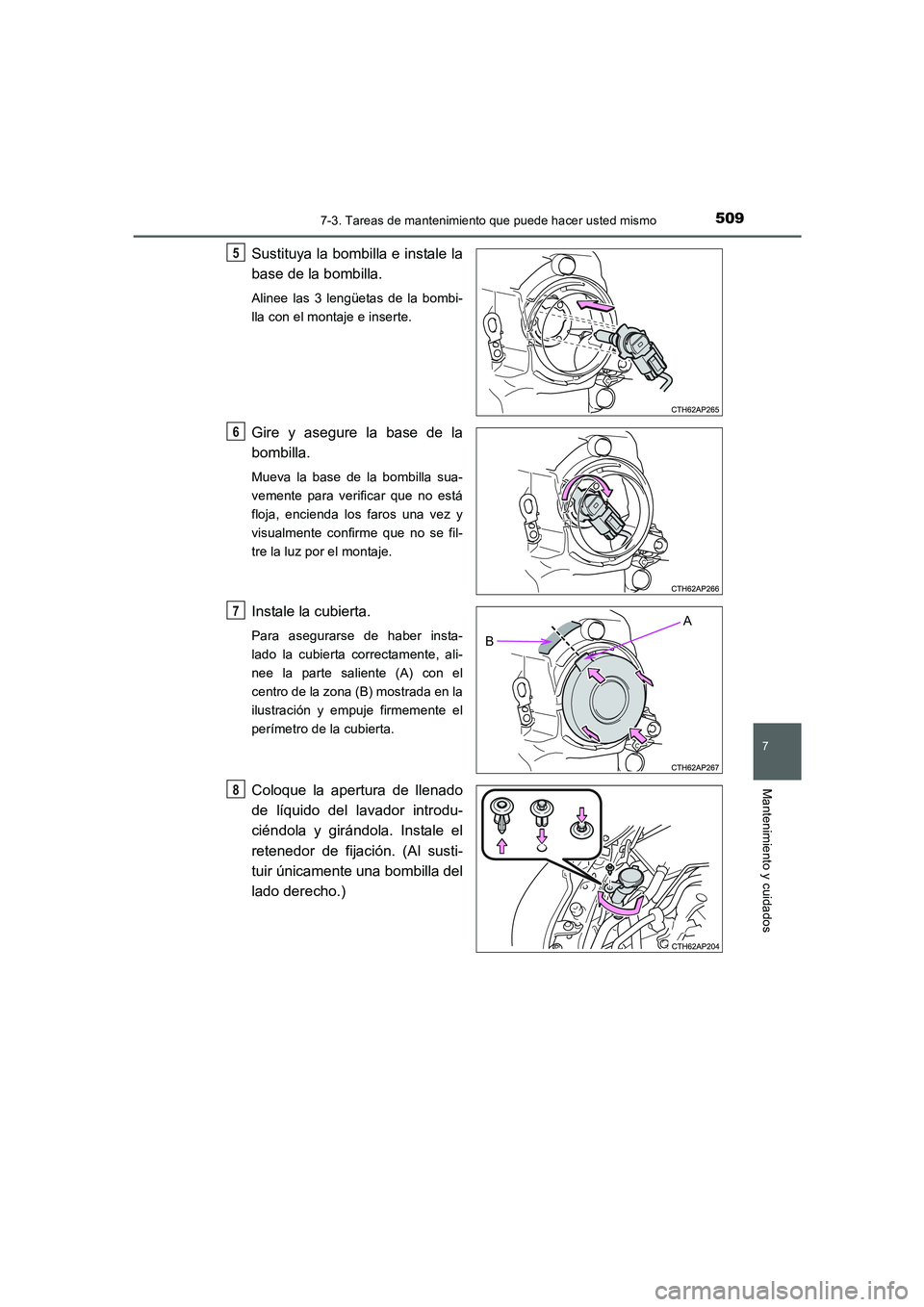

Sustituya la bombilla e instale la
base de la bombilla.
Alinee las 3 lengüetas de la bombi-
lla con el montaje e inserte.
Gire y asegure la base de la
bombilla.
Mueva la base de la bombilla sua-
vemente para verificar que no está
floja, encienda los faros una vez y
visualmente confirme que no se fil-
tre la luz por el montaje.
Instale la cubierta.
Para asegurarse de haber insta-
lado la cubierta correctamente, ali-
nee la parte saliente (A) con el
centro de la zona (B) mostrada en la
ilustración y empuje firmemente el
perímetro de la cubierta.
Coloque la apertura de llenado
de líquido del lavador introdu-
ciéndola y girándola. Instale el
retenedor de fijación. (Al susti-
tuir únicamente una bombilla del
lado derecho.)
5
6
A
B7
8
AURIS Touring Sports_OM_ES_OM12J34S.book 509 ページ ２０１５年３月３日　火曜日　午後２時６分

5107-3. Tareas de mantenimiento que puede hacer usted mismo
UK_AURIS_Touring_Sport_ES (OM12J34S)■

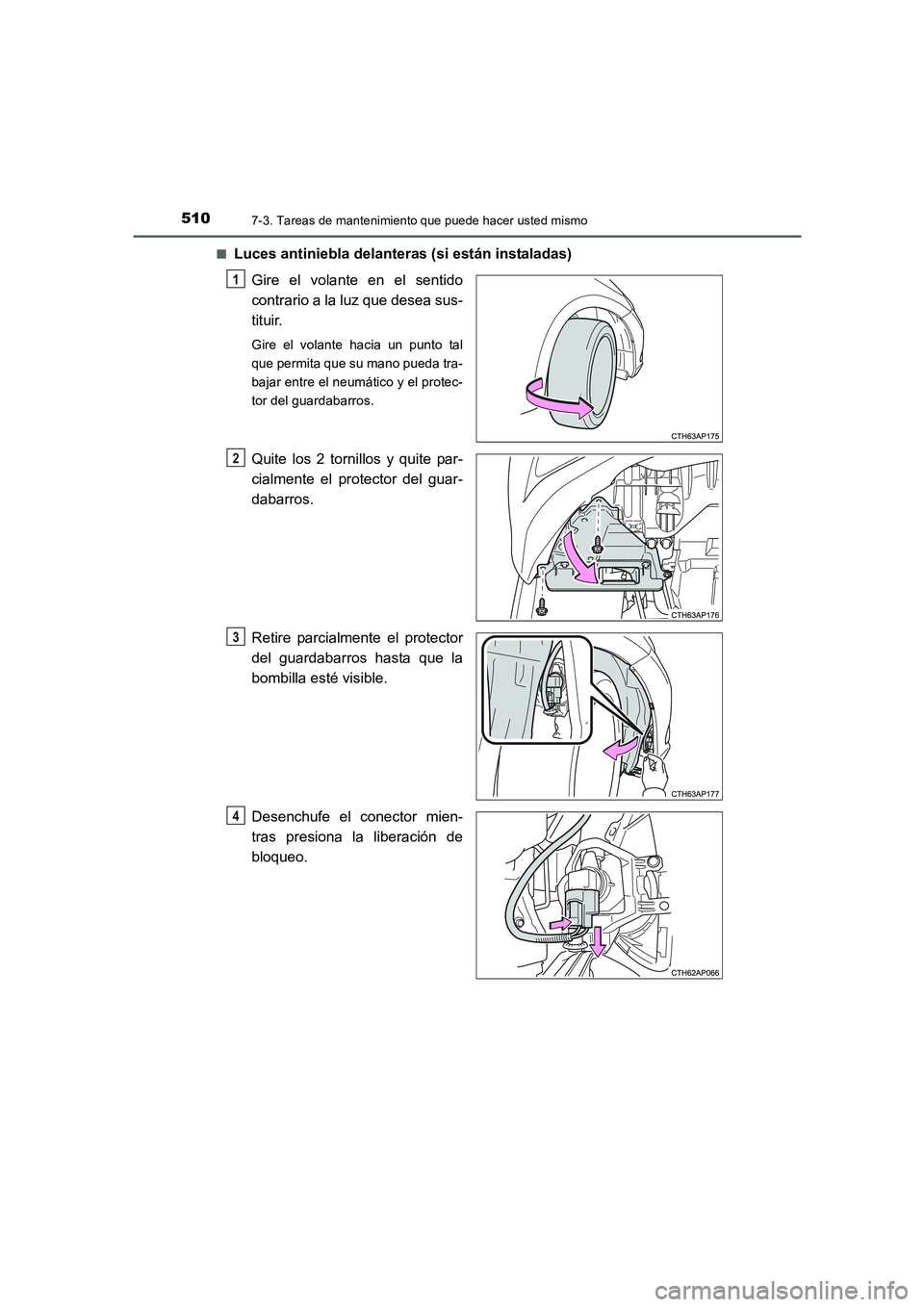

Luces antiniebla delanteras (si están instaladas)
Gire el volante en el sentido
contrario a la luz que desea sus-
tituir.
Gire el volante hacia un punto tal
que permita que su mano pueda tra-
bajar entre el neumático y el protec-
tor del guardabarros.
Quite los 2 tornillos y quite par-
cialmente el protector del guar-
dabarros.
Retire parcialmente el protector
del guardabarros hasta que la
bombilla esté visible.
Desenchufe el conector mien-
tras presiona la liberación de
bloqueo.
1
2
3
4
AURIS Touring Sports_OM_ES_OM12J34S.book 510 ページ ２０１５年３月３日　火曜日　午後２時６分

5117-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
UK_AURIS_Touring_Sport_ES (OM12J34S)

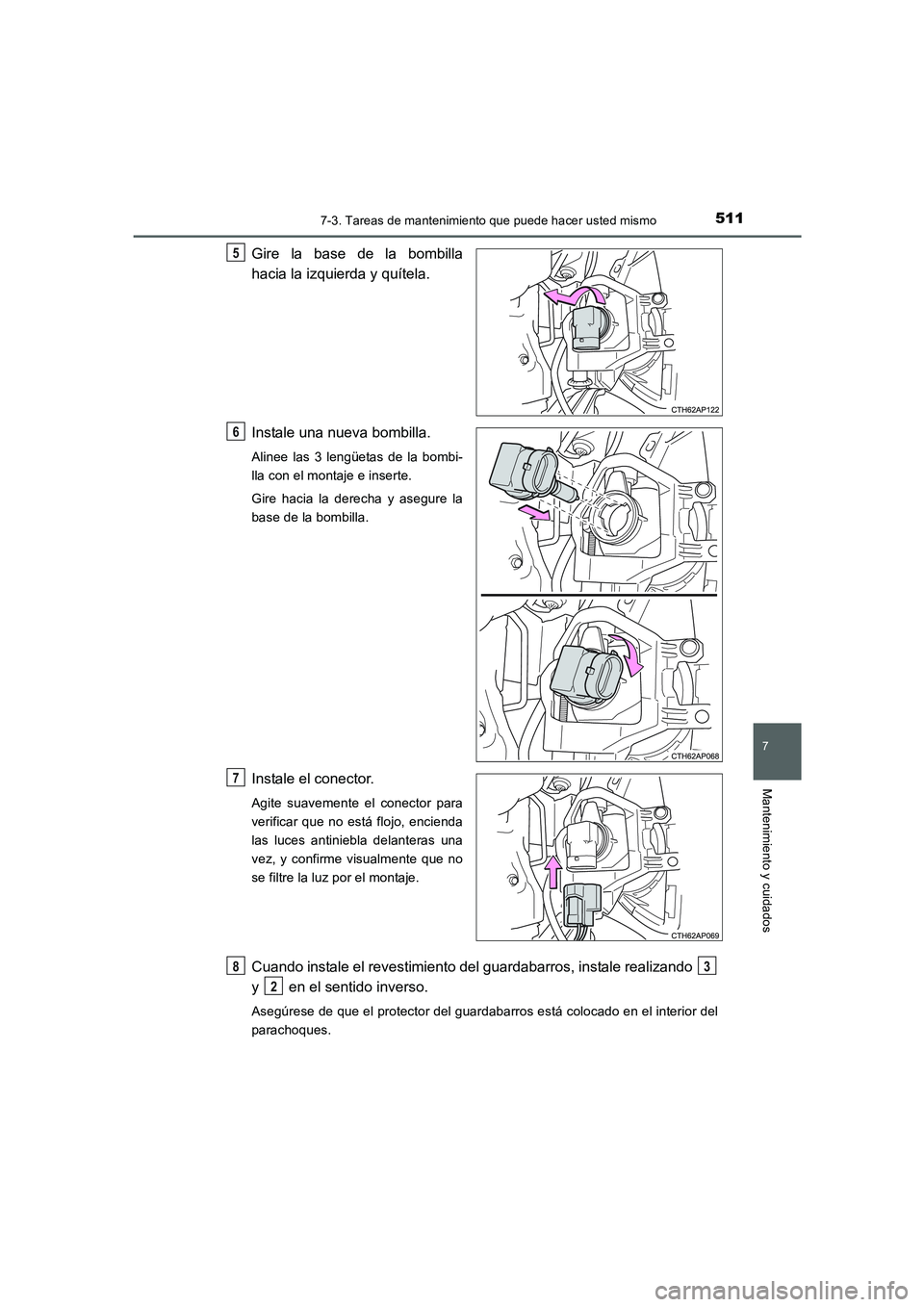

Gire la base de la bombilla
hacia la izquierda y quítela.
Instale una nueva bombilla.
Alinee las 3 lengüetas de la bombi-
lla con el montaje e inserte.
Gire hacia la derecha y asegure la
base de la bombilla.
Instale el conector.
Agite suavemente el conector para
verificar que no está flojo, encienda
las luces antiniebla delanteras una
vez, y confirme visualmente que no
se filtre la luz por el montaje.
Cuando instale el revestimiento del guardabarros, instale realizando
y en el sentido inverso.
Asegúrese de que el protector del guardabarros está colocado en el interior del
parachoques.
5
6
7
83
2
AURIS Touring Sports_OM_ES_OM12J34S.book 511 ページ ２０１５年３月３日　火曜日　午後２時６分

5127-3. Tareas de mantenimiento que puede hacer usted mismo
UK_AURIS_Touring_Sport_ES (OM12J34S)■

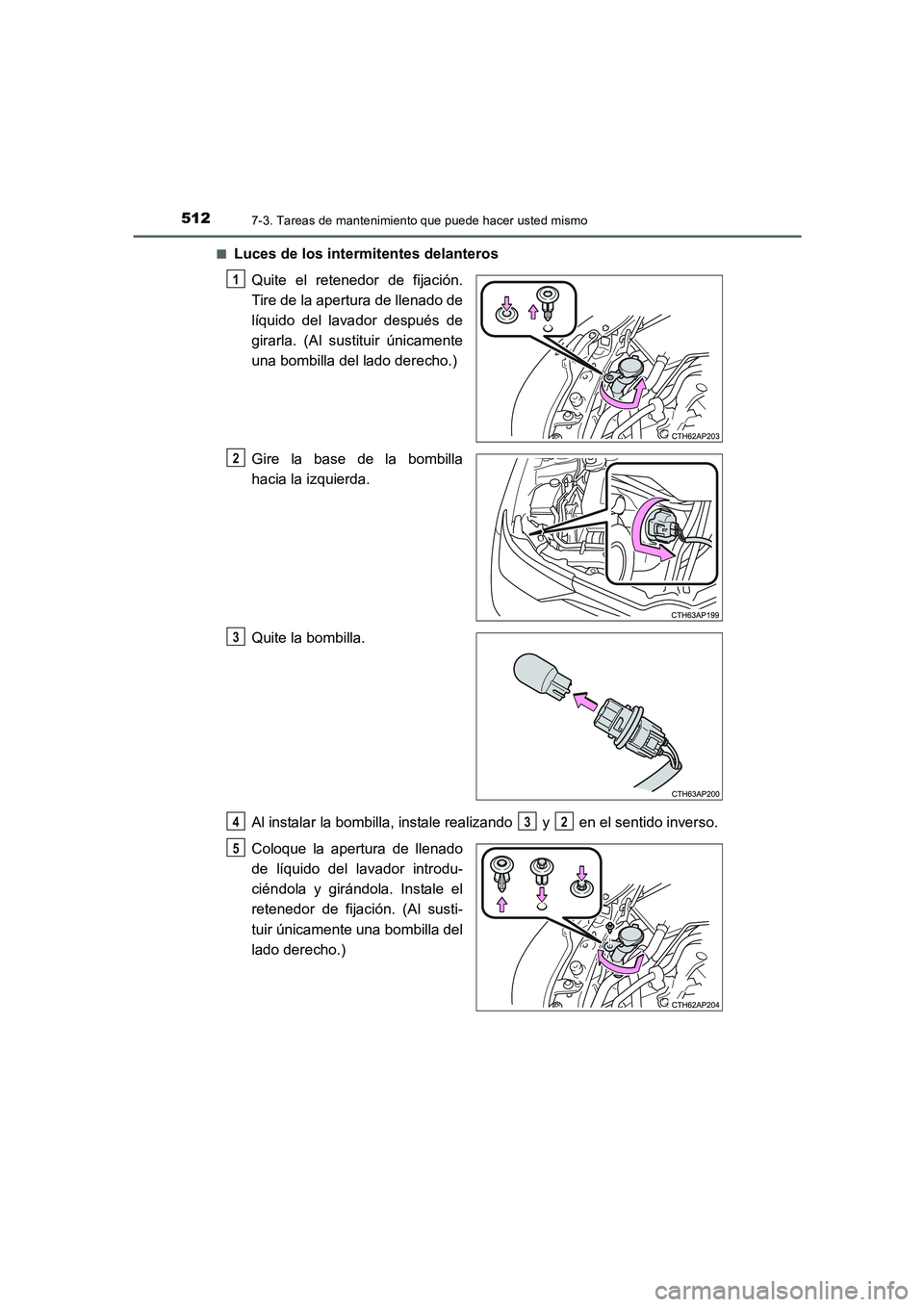

Luces de los intermitentes delanteros
Quite el retenedor de fijación.
Tire de la apertura de llenado de
líquido del lavador después de
girarla. (Al sustituir únicamente
una bombilla del lado derecho.)
Gire la base de la bombilla
hacia la izquierda.
Quite la bombilla.
Al instalar la bombilla, instale realizando y en el sentido inverso.
Coloque la apertura de llenado
de líquido del lavador introdu-
ciéndola y girándola. Instale el
retenedor de fijación. (Al susti-
tuir únicamente una bombilla del
lado derecho.)
1
2
3
432
5
AURIS Touring Sports_OM_ES_OM12J34S.book 512 ページ ２０１５年３月３日　火曜日　午後２時６分
