2016 TOYOTA AURIS Kezelési útmutató (in Hungarian)

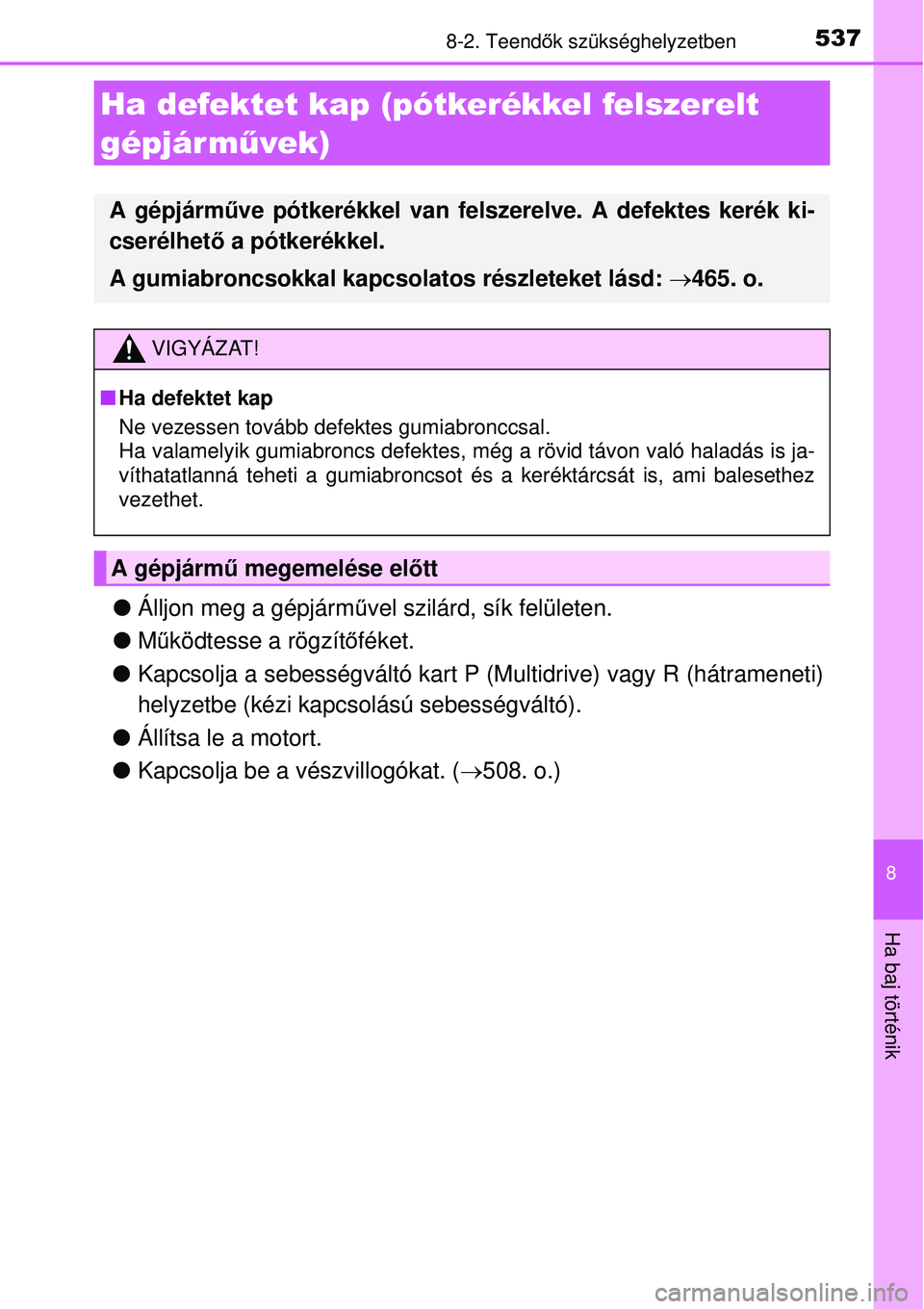

5378-2. Teendők szükséghelyzetben
8
Ha baj történik
 Álljon meg a gépjárm űvel szilárd, sík felületen.
 Működtesse a rögzít őféket.
 Kapcsolja a sebességváltó kart P (M ultidrive) vagy R (hátrameneti)
helyzetbe (kézi kapcsolású sebességváltó).
 Állítsa le a motort.
 Kapcsolja be a vészvillogókat. ( 508. o.)
Ha defektet kap (pótkerékkel felszerelt
gépjár m űvek)
A gépjárm űve pótkerékkel van felszerelve. A defektes kerék ki-
cserélhet ő a pótkerékkel.
A gumiabroncsokkal kapcsolatos részleteket lásd: 465. o.
VIGYÁZAT!
Ha defektet kap
Ne vezessen tovább defektes gumiabronccsal.
Ha valamelyik gumiabroncs defektes, még a rövid távon való h\
aladás is ja-
víthatatlanná teheti a gumiabroncsot és a keréktárcsát is, ami \
balesethez
vezethet.
A gépjárm ű megemelése előtt

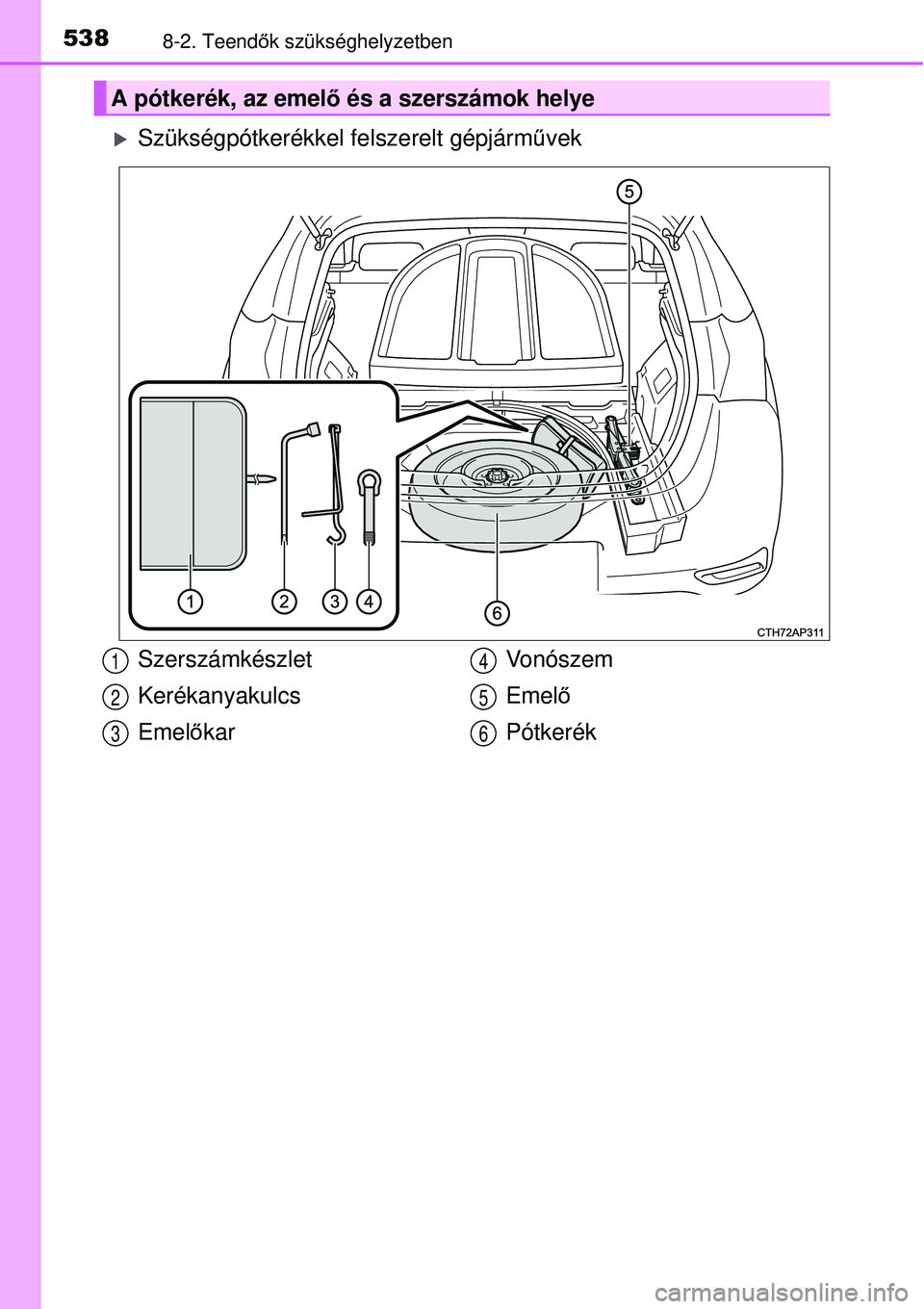

5388-2. Teendők szükséghelyzetben
Szükségpótkerékkel felszerelt gépjármű vek
A pótkerék, az emelő és a szerszámok helye
Szerszámkészlet
Kerékanyakulcs
Emelőkar Vonószem
Emel
ő
Pótkerék1
2
3
4
5
6

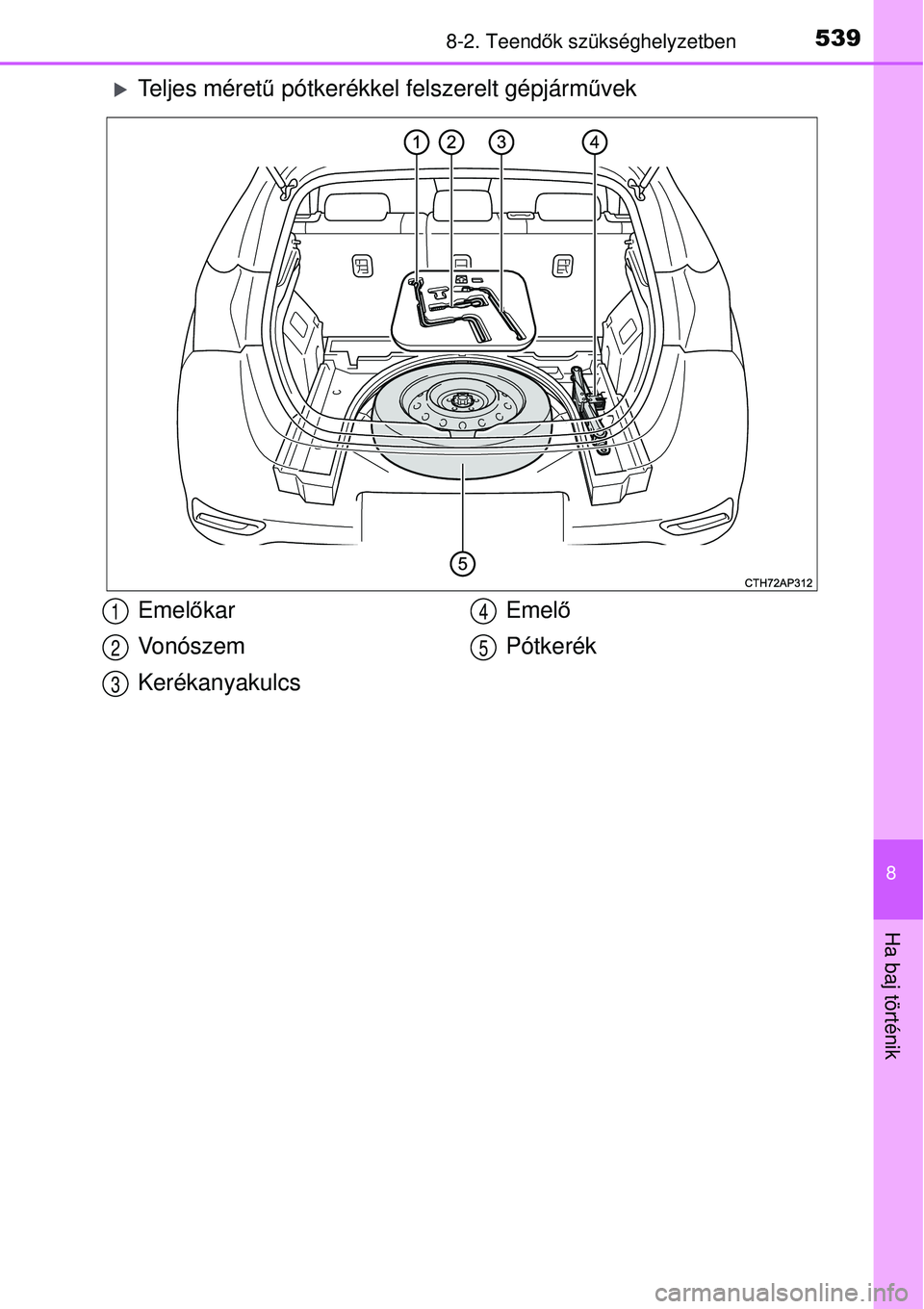

5398-2. Teendők szükséghelyzetben
8
Ha baj történik
Teljes méretű pótkerékkel felszerelt gépjárm űvek
Emelő kar
Vonószem
Kerékanyakulcs Emel
ő
Pótkerék1
2
3
4
5

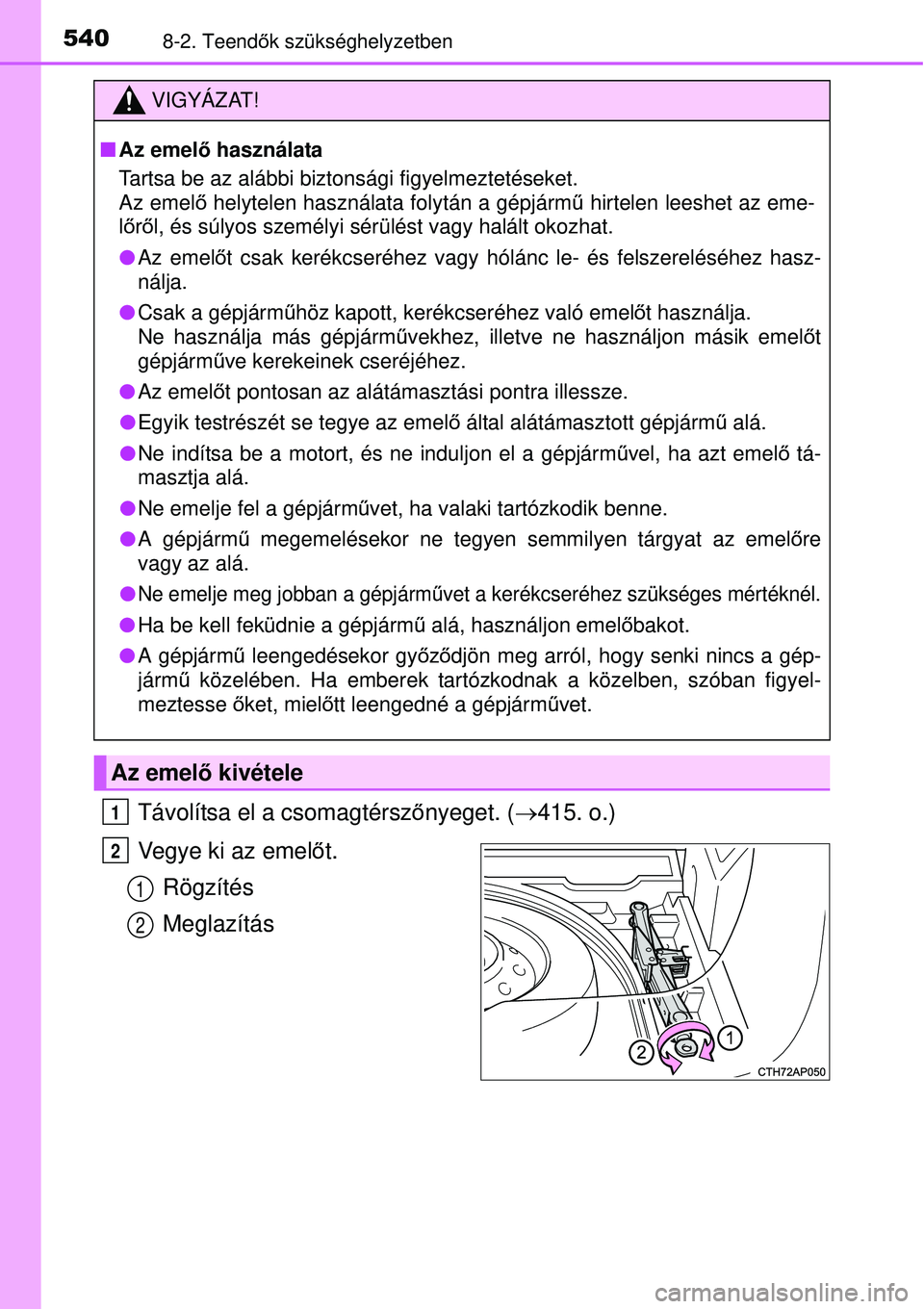

5408-2. Teendők szükséghelyzetben
Távolítsa el a csomagtérsz őnyeget. ( 415. o.)
Vegye ki az emel őt.
Rögzítés
Meglazítás
VIGYÁZAT!
 Az emelő használata
Tartsa be az alábbi biztonsági figyelmeztetéseket.
Az emel ő helytelen használata folytán a gépjárm ű hirtelen leeshet az eme-
l ő rő l, és súlyos személyi sérülést vagy halált okozhat.\
 Az emel őt csak kerékcseréhez vagy hólánc le- és felszerelésé\
hez hasz-
nálja.
 Csak a gépjárm űhöz kapott, kerékcseréhez való emel őt használja.
Ne használja más gépjárm űvekhez, illetve ne használjon másik emel őt
gépjármű ve kerekeinek cseréjéhez.
 Az emel őt pontosan az alátámasztási pontra illessze.
 Egyik testrészét se tegye az emel ő által alátámasztott gépjármű alá.
 Ne indítsa be a motort, és ne induljon el a gépjármű vel, ha azt emelő tá-
masztja alá.
 Ne emelje fel a gépjárm űvet, ha valaki tartózkodik benne.
 A gépjárm ű megemelésekor ne tegyen semmilyen tárgyat az emel őre
vagy az alá.

Ne emelje meg jobban a gépjárm űvet a kerékcseréhez szükséges mértéknél.
 Ha be kell feküdnie a gépjárm ű alá, használjon emel őbakot.
 A gépjárm ű leengedésekor gy őző djön meg arról, hogy senki nincs a gép-
járm ű közelében. Ha emberek tartózk odnak a közelben, szóban figyel-
meztesse ő ket, mielőtt leengedné a gépjárm űvet.
Az emel ő kivétele
1
2
1
2

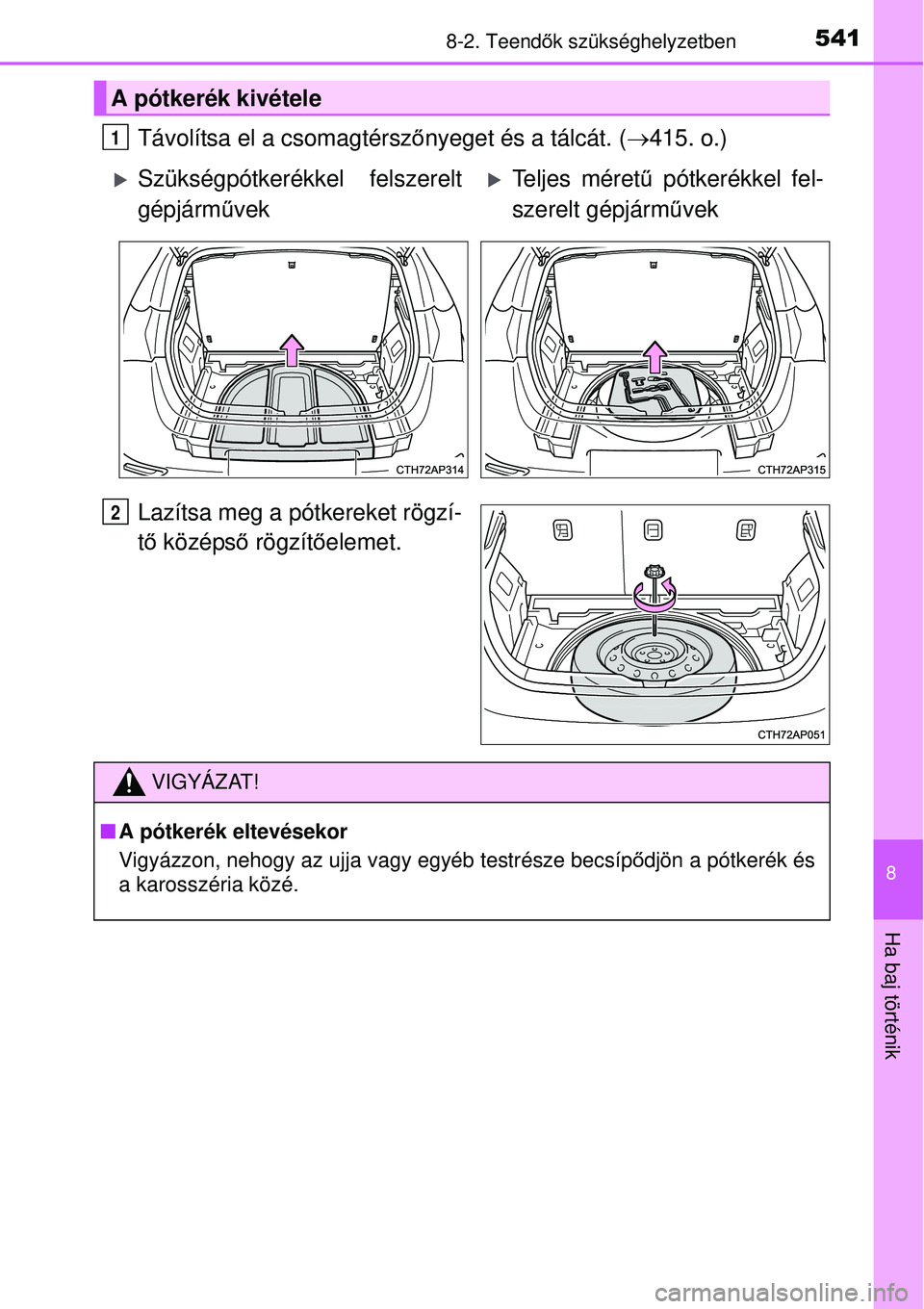

5418-2. Teendők szükséghelyzetben
8
Ha baj történik
Távolítsa el a csomagtérsz őnyeget és a tálcát. ( 415. o.)
Lazítsa meg a pótkereket rögzí-
t ő középs ő rögzít őelemet.
A pótkerék kivétele
1
Szükségpótkerékkel felszerelt
gépjárm űvekTeljes méretű pótkerékkel fel-
szerelt gépjárm űvek
2
VIGYÁZAT!
 A pótkerék eltevésekor
Vigyázzon, nehogy az ujja vagy egyéb testrésze becsíp ődjön a pótkerék és
a karosszéria közé.

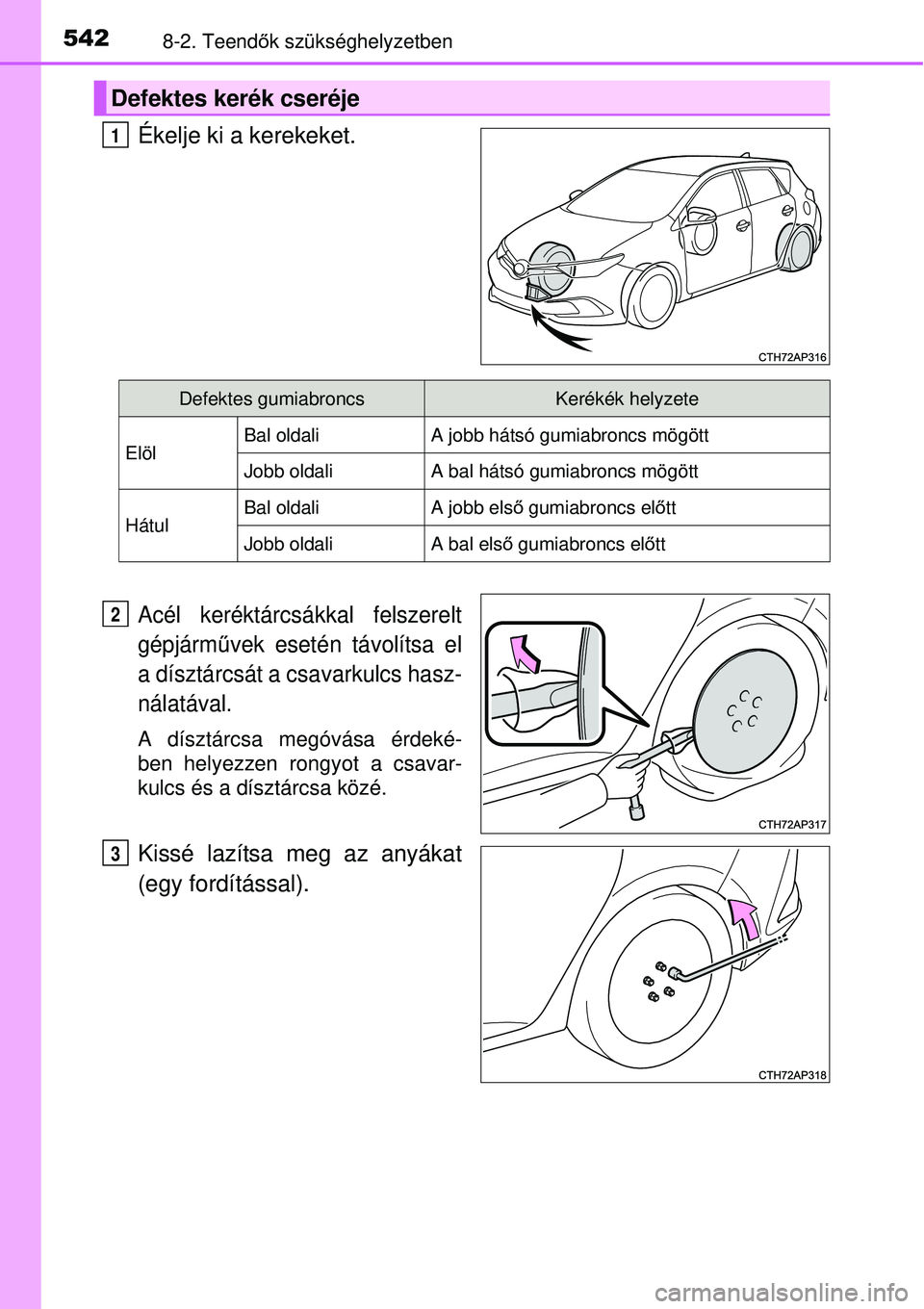

5428-2. Teendők szükséghelyzetben
Ékelje ki a kerekeket.
Acél keréktárcsákkal felszerelt
gépjárm űvek esetén távolítsa el
a dísztárcsát a csavarkulcs hasz-
nálatával.
A dísztárcsa megóvása érdeké-
ben helyezzen rongyot a csavar-
kulcs és a dísztárcsa közé.
Kissé lazítsa meg az anyákat
(egy fordítással).
Defektes kerék cseréje
1
Defektes gumiabroncsKerékék helyzete
ElölBal oldaliA jobb hátsó gumiabroncs mögött
Jobb oldaliA bal hátsó gumiabroncs mögött
HátulBal oldaliA jobb els ő gumiabroncs el őtt
Jobb oldaliA bal els ő gumiabroncs el őtt
2
3

5438-2. Teendők szükséghelyzetben
8
Ha baj történik
Forgassa az emelő „A” részét
egészen addig, amíg az eme-
l ő n lév ő horony hozzá nem ér
az emelési ponthoz.
Az emelési pontok jelzései a kü-
szöblemez alatt találhatók. Az
emelési pontok helyét mutatják.
Emelje meg a gépjárm űvet úgy, hogy a kerék éppen a talaj felett le-
gyen.
Távolítsa el a kerékanyákat és
a kereket.
A kereket a felszerelt állapotban
látható oldalával felfelé helyezze a
földre, nehogy megkarcolódjon a
keréktárcsa felülete.
4
5
Szükségpótkerékkel felszerelt
gépjárm űvekTeljes méretű pótkerékkel fel-
szerelt gépjárm űvek
6

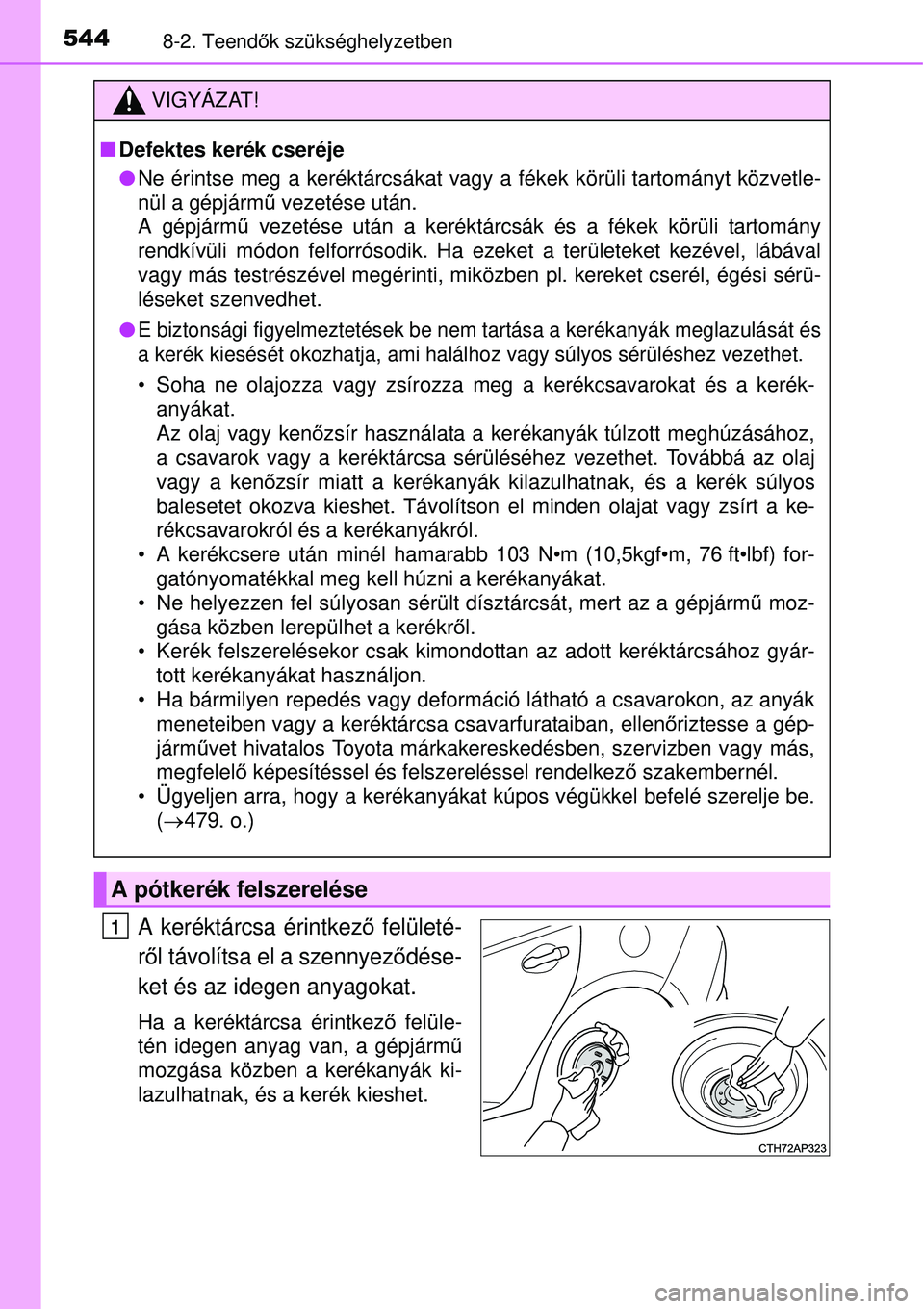

5448-2. Teendők szükséghelyzetben
A keréktárcsa érintkez ő felületé-
r ő l távolítsa el a szennyez ődése-
ket és az idegen anyagokat.
Ha a keréktárcsa érintkez ő felüle-
tén idegen anyag van, a gépjármű
mozgása közben a kerékanyák ki-
lazulhatnak, és a kerék kieshet.
VIGYÁZAT!
 Defektes kerék cseréje
Ne érintse meg a keréktárcsákat vagy a fékek körüli tartományt közvetle-
nül a gépjárm ű vezetése után.
A gépjárm ű vezetése után a keréktárcsák és a fékek körü\
li tartomány
rendkívüli módon felforrósodik. Ha ezeket a területeket k\
ezével, lábával
vagy más testrészével megérinti, miközben pl. kereket cse\
rél, égési sérü-
léseket szenvedhet.

E biztonsági figyelmeztetések be nem tartása a kerékanyák meglazulását és
a kerék kiesését okozhatja, ami halálh oz vagy súlyos sérüléshez vezethet.
• Soha ne olajozza vagy zsírozza meg a kerékcsavarokat és a keré\
k-
anyákat.
Az olaj vagy kenő zsír használata a kerékanyák túlzott meghúzásához,
a csavarok vagy a keréktárcsa sérüléséhez vezethet. Továbbá az olaj
vagy a ken őzsír miatt a kerékanyák kilazulhatnak, és a kerék súly\
os
balesetet okozva kieshet. Távolítson el minden olajat vagy zsírt a ke-
rékcsavarokról és a kerékanyákról.
• A kerékcsere után minél hamarabb 103 N•m (10,5kgf•m, 76 ft•lbf) for-
gatónyomatékkal meg kell húzni a kerékanyákat.
• Ne helyezzen fel súlyosan sérült dísztárcsát, mert az a\
gépjárm ű moz-
gása közben lerepülhet a kerékr ől.
• Kerék felszerelésekor csak kimondottan az adott keréktárcsához gyár- tott kerékanyákat használjon.
• Ha bármilyen repedés vagy deformáció látható a csavarok\
on, az anyák meneteiben vagy a keréktárcsa csavarfurataiban, ellen őriztesse a gép-
járm űvet hivatalos Toyota márkakereskedésben, szervizben vagy más,
megfelel ő képesítéssel és felszereléssel rendelkez ő szakembernél.
• Ügyeljen arra, hogy a kerékanyákat kúpos végükkel befelé\
szerelje be. ( 479. o.)
A pótkerék felszerelése
1
