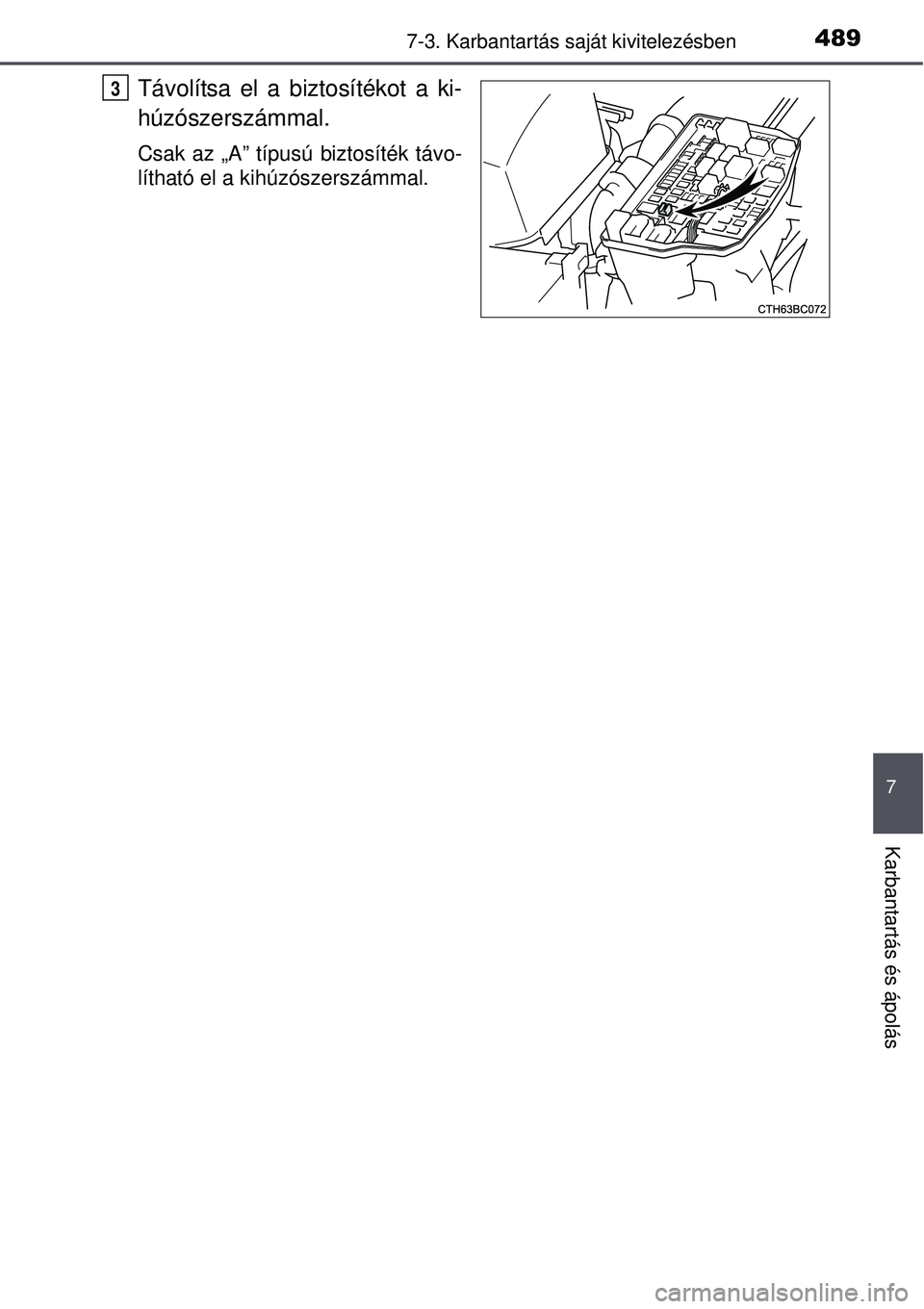

Page 489 of 640
4897-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás
Távolítsa el a biztosítékot a ki-
húzószerszámmal.
Csak az „A” típusú biztosíték távo-
lítható el a kihúzószerszámmal.
3

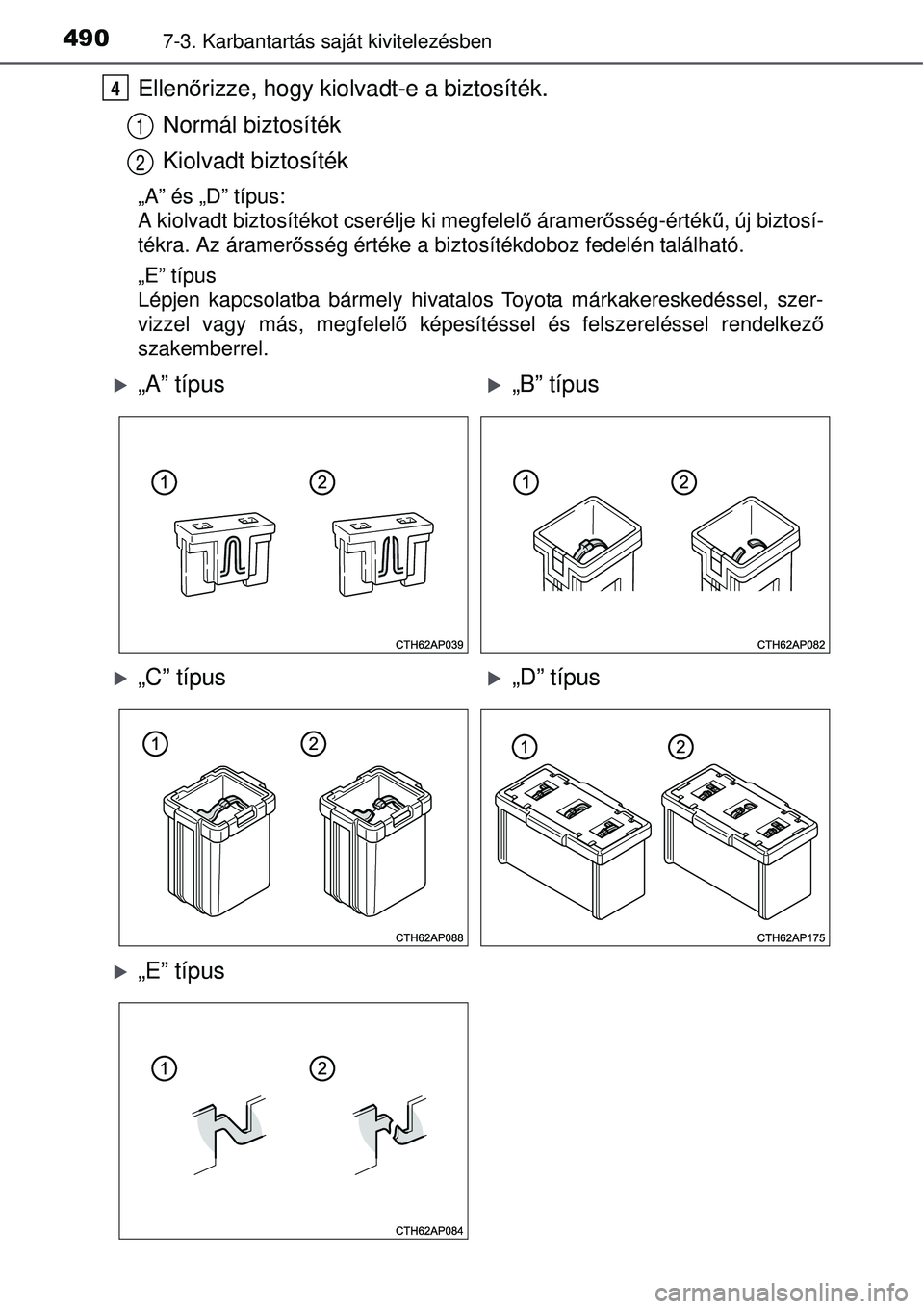

Page 490 of 640
4907-3. Karbantartás saját kivitelezésben
Ellenőrizze, hogy kiolvadt-e a biztosíték.
Normál biztosíték
Kiolvadt biztosíték
„A” és „D” típus:
A kiolvadt biztosítékot cserélje ki megfelel ő áramer ősség-értékű , új biztosí-
tékra. Az áramer ősség értéke a biztosítékdoboz fedelén található.
„E” típus
Lépjen kapcsolatba bármely hivatalos Toyota márkakereskedéssel, szer-
vizzel vagy más, megfelel ő képesítéssel és felszereléssel rendelkez ő
szakemberrel.
4
1
2
„A” típus„B” típus
„C” típus„D” típus
„E” típus

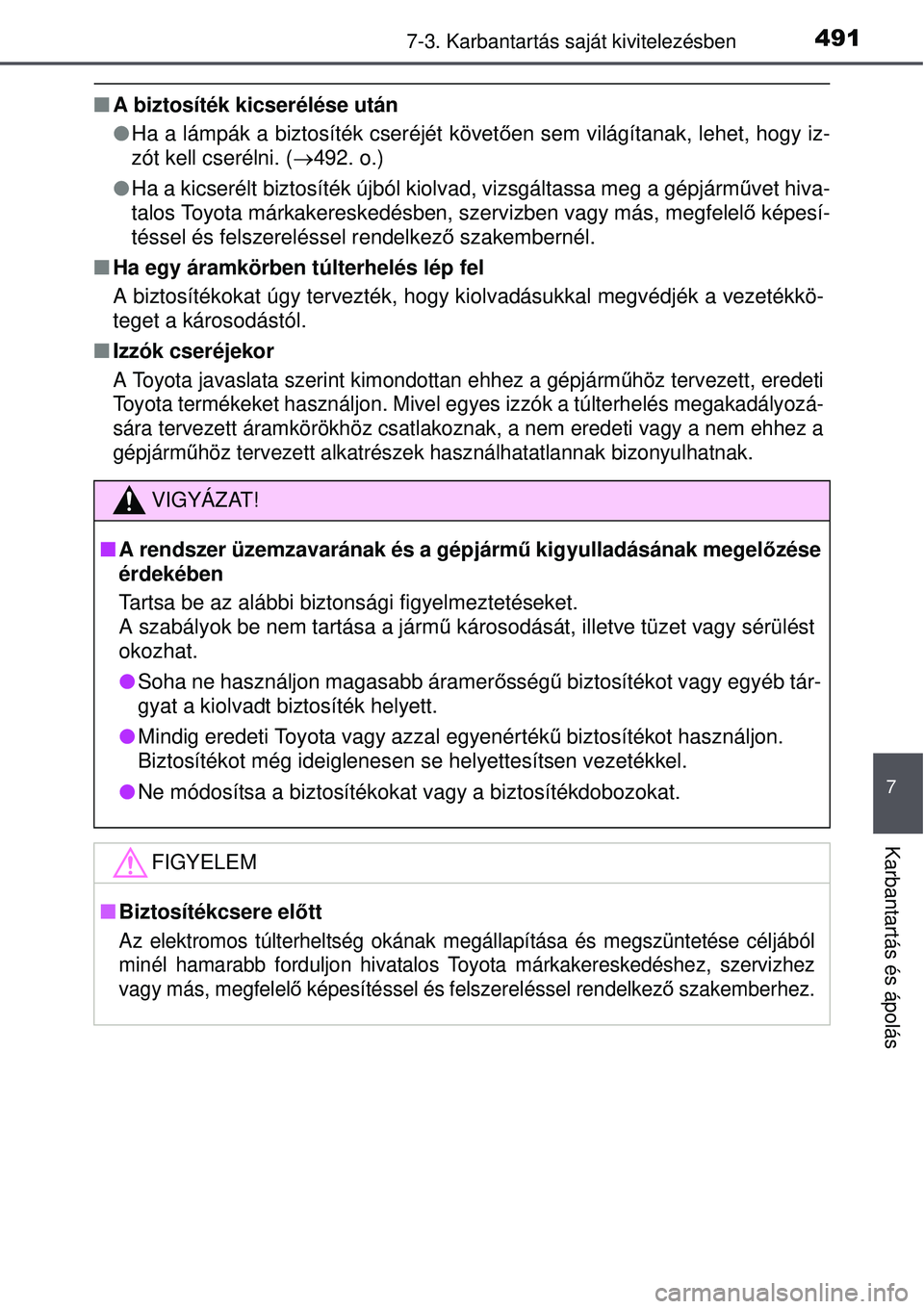

Page 491 of 640

4917-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás
A biztosíték kicserélése után
Ha a lámpák a biztosíték cseréjét követ ően sem világítanak, lehet, hogy iz-
zót kell cserélni. ( 492. o.)
Ha a kicserélt biztosíték újból kiolvad, vizsgáltassa meg a gépjárm űvet hiva-
talos Toyota márkakereskedésben, szervizben vagy más, megfelel ő képesí-
téssel és felszereléssel rendelkez ő szakembernél.
Ha egy áramkörben túlterhelés lép fel
A biztosítékokat úgy tervezték, hogy kiolvadásukkal megvé\
djék a vezetékkö-
teget a károsodástól.
Izzók cseréjekor
A Toyota javaslata szerint kimondottan ehhez a gépjárm űhöz tervezett, eredeti
Toyota termékeket használjon. Mivel egy es izzók a túlterhelés megakadályozá-
sára tervezett áramkörökhöz csatlakoz nak, a nem eredeti vagy a nem ehhez a
gépjárm űhöz tervezett alkatrészek használhatatlannak bizonyulhatnak.
VIGYÁZAT!
A rendszer üzemzavarának és a gépjárm ű kigyulladásának megelőzése
érdekében
Tartsa be az alábbi biztonsági figyelmeztetéseket.
A szabályok be nem tartása a járm ű károsodását, illetve tüzet vagy sérülést
okozhat.
Soha ne használjon magasabb áramer ősség ű biztosítékot vagy egyéb tár-
gyat a kiolvadt biztosíték helyett.
Mindig eredeti Toyota vagy azzal egyenérték ű biztosítékot használjon.
Biztosítékot még ideiglenesen se helyettesítsen vezetékkel.
Ne módosítsa a biztosítékokat vagy a biztosítékdobozokat.
FIGYELEM
Biztosítékcsere előtt
Az elektromos túlterheltség okának megállapítása és megszüntetése céljából
minél hamarabb forduljon hivatalos Toyota márkakereskedéshez, szervizhez
vagy más, megfelel ő képesítéssel és felszereléssel rendelkez ő szakemberhez.

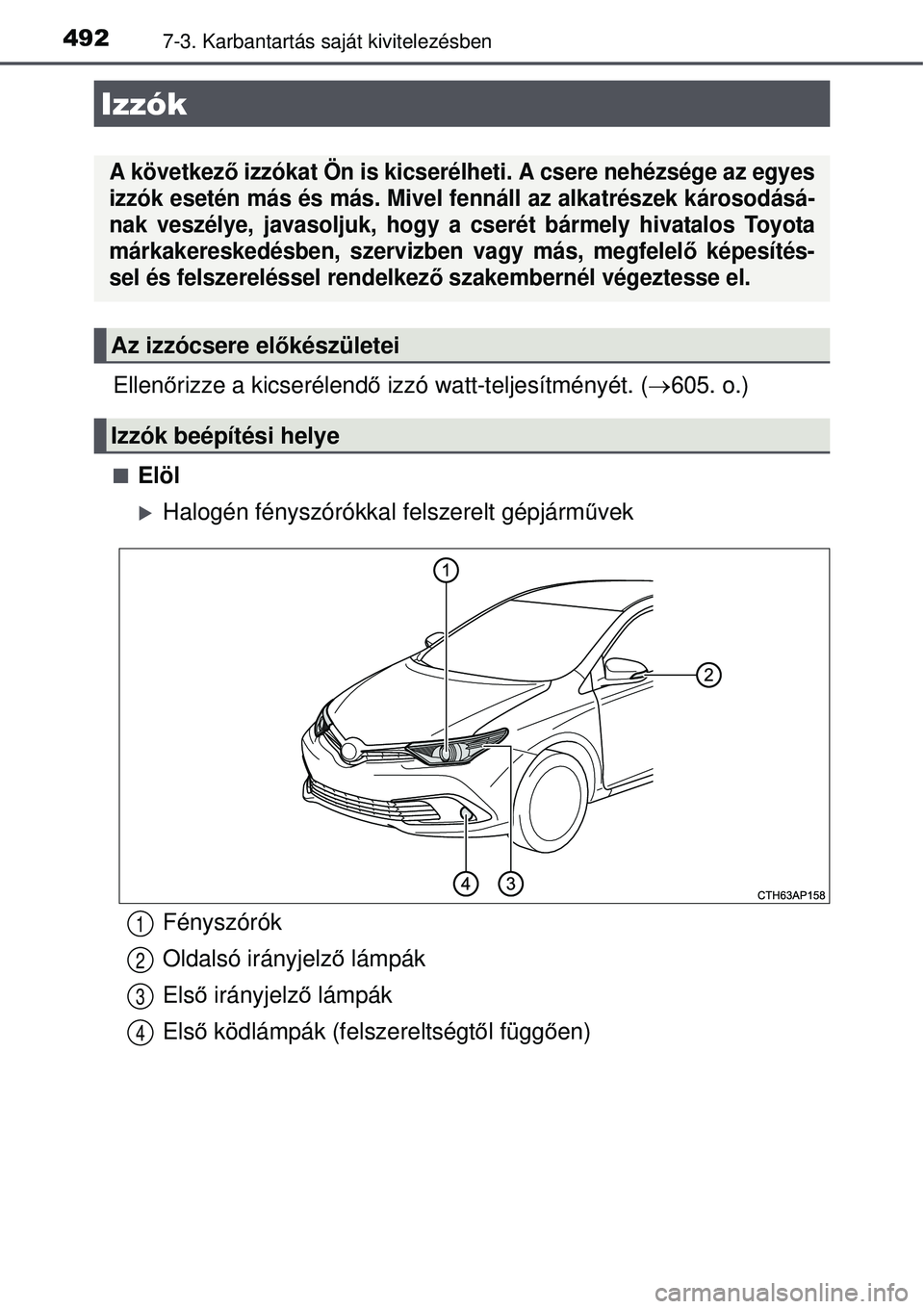

Page 492 of 640
4927-3. Karbantartás saját kivitelezésben
Ellenőrizze a kicserélend ő izzó watt-teljesítményét. ( 605. o.)
Elöl
Halogén fényszórókkal felszerelt gépjárm űvek
Izzók
A következ ő izzókat Ön is kicserélheti. A csere nehézsége az egyes
izzók esetén más és más. Mivel fennáll az alkatrészek károsodásá-
nak veszélye, javasoljuk, hogy a cserét bármely hivatalos Toyota
márkakereskedésben, szervizben vagy más, megfelel ő képesítés-
sel és felszereléssel rendelkez ő szakembernél végeztesse el.
Az izzócsere el őkészületei
Izzók beépítési helye
Fényszórók
Oldalsó irányjelz ő lámpák
Első irányjelz ő lámpák
Első ködlámpák (felszereltségt ől függő en)1
2
3
4

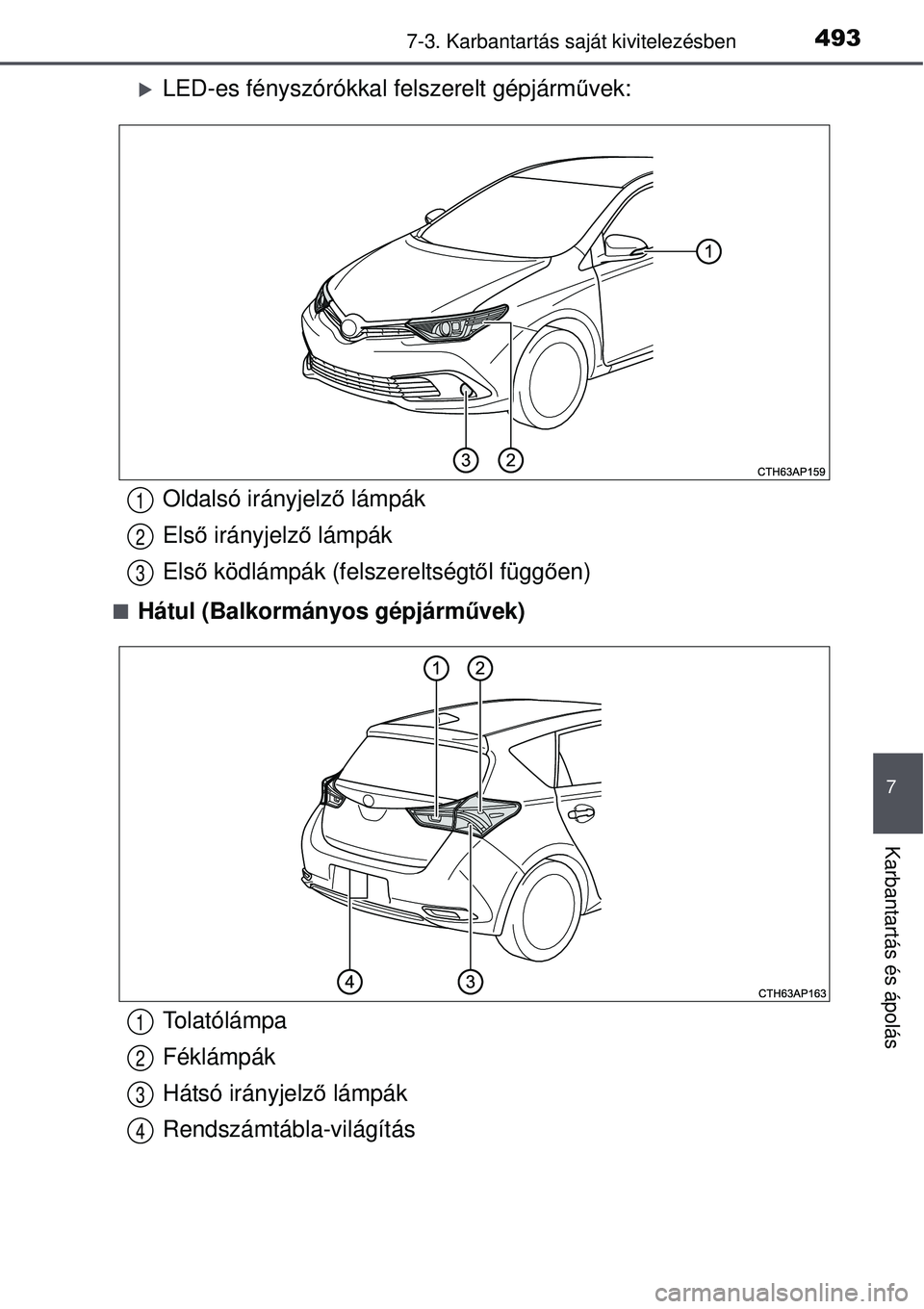

Page 493 of 640
4937-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás
LED-es fényszórókkal felszerelt gépjárm űvek:
Hátul (Balkormányos gépjárm űvek)
Oldalsó irányjelző lámpák
Első irányjelz ő lámpák
Első ködlámpák (felszereltségt ől függő en)1
2
3
Tolatólámpa
Féklámpák
Hátsó irányjelző lámpák
Rendszámtábla-világítás1
2
3
4

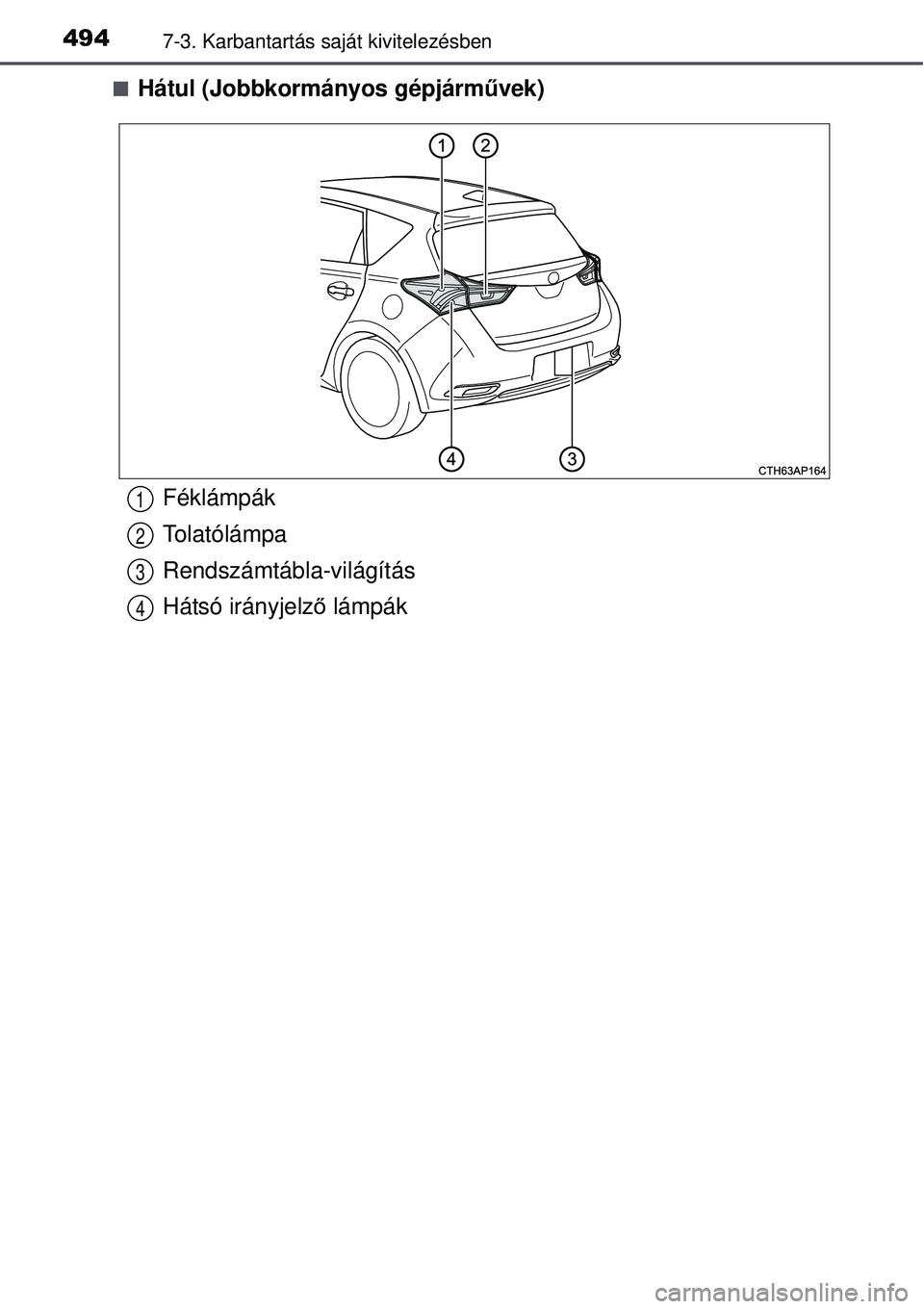

Page 494 of 640
4947-3. Karbantartás saját kivitelezésben
Hátul (Jobbkormányos gépjárm űvek)
Féklámpák
Tolatólámpa
Rendszámtábla-világítás
Hátsó irányjelző lámpák1
2
3
4

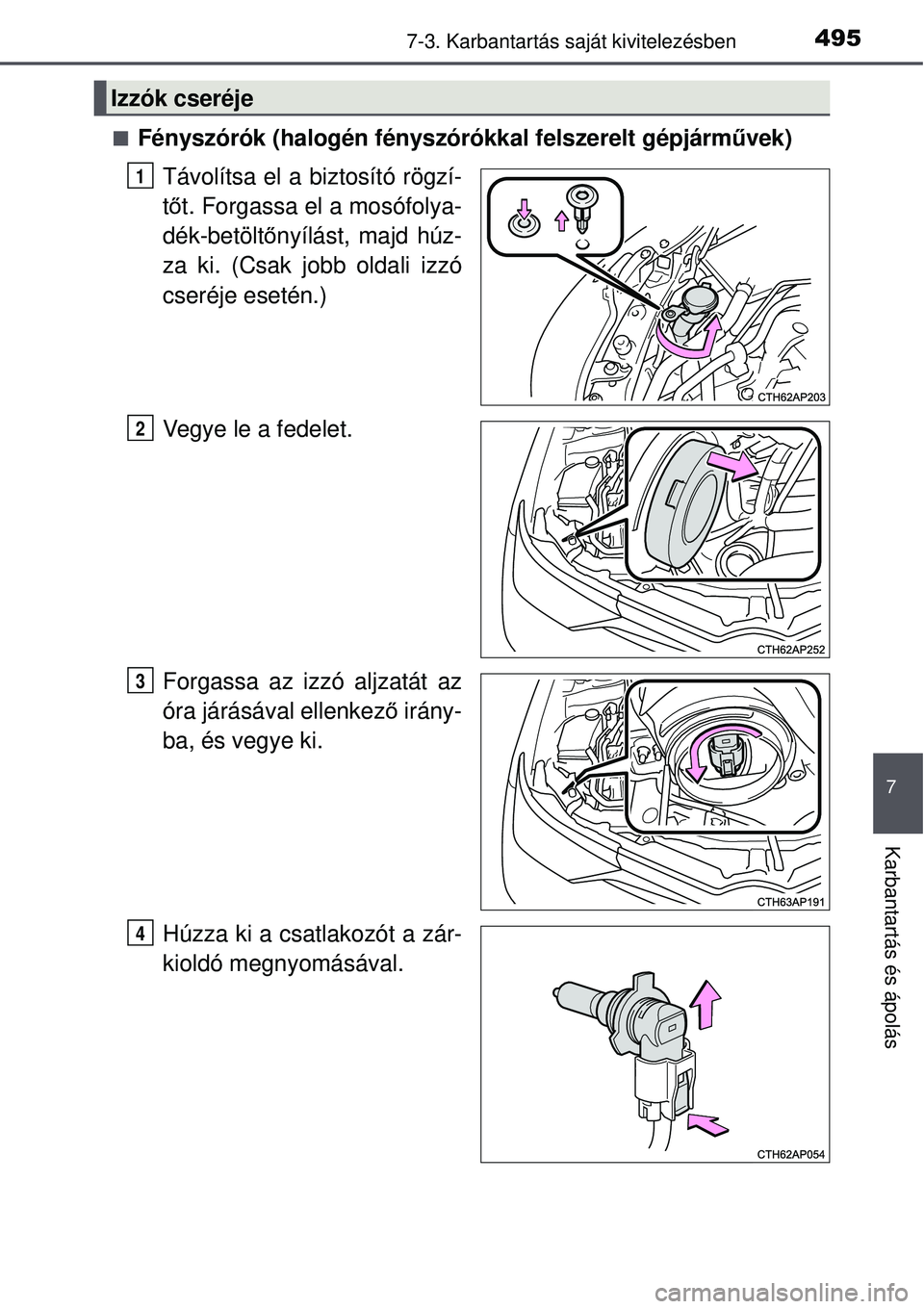

Page 495 of 640
4957-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás
Fényszórók (halogén fényszórókkal felszerelt gépjárművek)
Távolítsa el a biztosító rögzí-
tő t. Forgassa el a mosófolya-
dék-betöltő nyílást, majd húz-
za ki. (Csak jobb oldali izzó
cseréje esetén.)
Vegye le a fedelet.
Forgassa az izzó aljzatát az
óra járásával ellenkez ő irány-
ba, és vegye ki.
Húzza ki a csatlakozót a zár-
kioldó megnyomásával.
Izzók cseréje
1
2
3
4

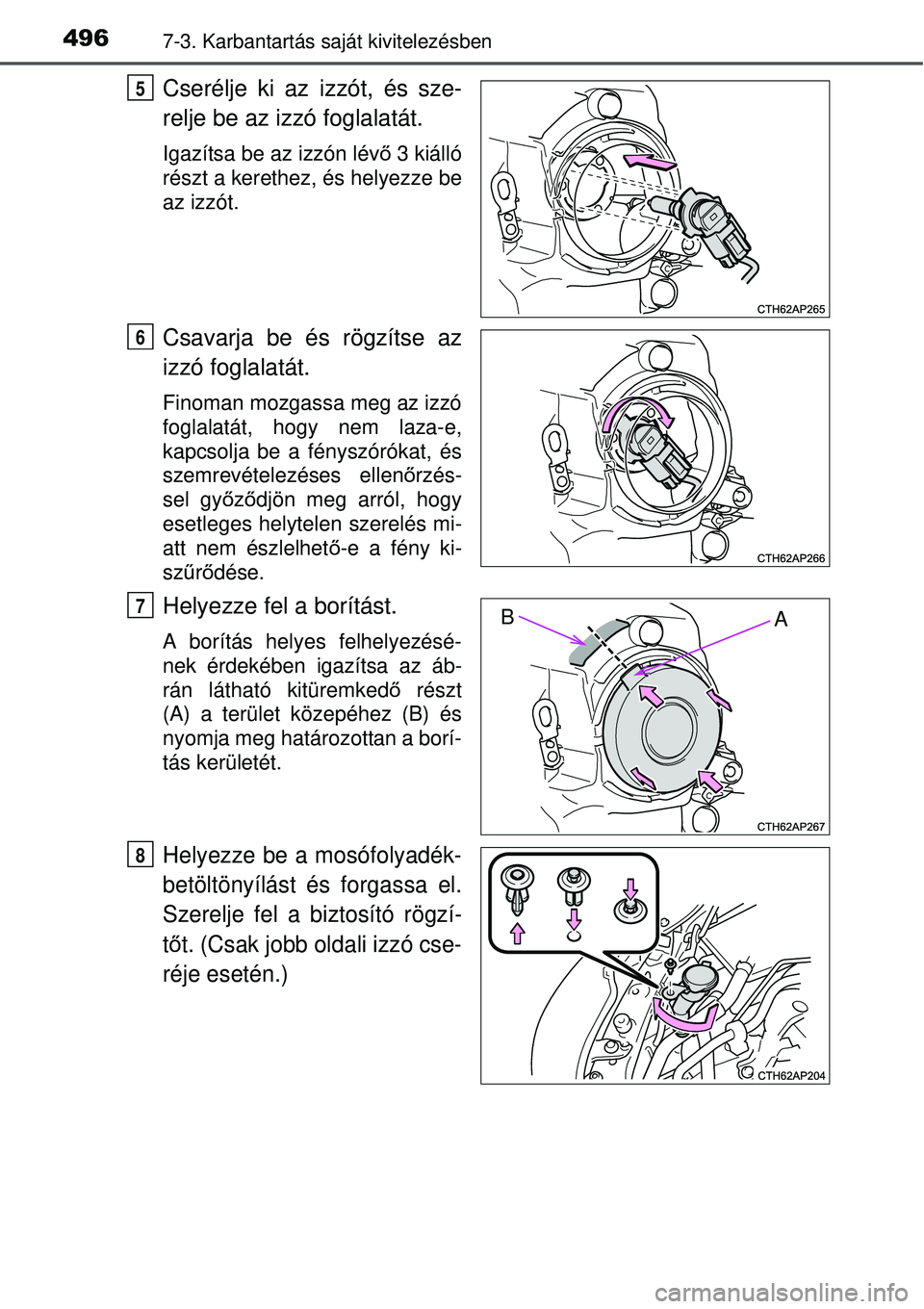

Page 496 of 640
4967-3. Karbantartás saját kivitelezésben
Cserélje ki az izzót, és sze-
relje be az izzó foglalatát.
Igazítsa be az izzón lév ő 3 kiálló
részt a kerethez, és helyezze be
az izzót.
Csavarja be és rögzítse az
izzó foglalatát.
Finoman mozgassa meg az izzó
foglalatát, hogy nem laza-e,
kapcsolja be a fényszórókat, és
szemrevételezéses ellen őrzés-
sel győ ződjön meg arról, hogy
esetleges helytelen szerelés mi-
att nem észlelhet ő-e a fény ki-
szű rő dése.
Helyezze fel a borítást.
A borítás helyes felhelyezésé-
nek érdekében igazítsa az áb-
rán látható kitüremked ő részt
(A) a terület közepéhez (B) és
nyomja meg határozottan a borí-
tás kerületét.
Helyezze be a mosófolyadék-
betöltönyílást és forgassa el.
Szerelje fel a biztosító rögzí-
tő t. (Csak jobb oldali izzó cse-
réje esetén.)
5
6
AB7
8
