2016 TOYOTA AURIS Kezelési útmutató (in Hungarian)

4977-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás

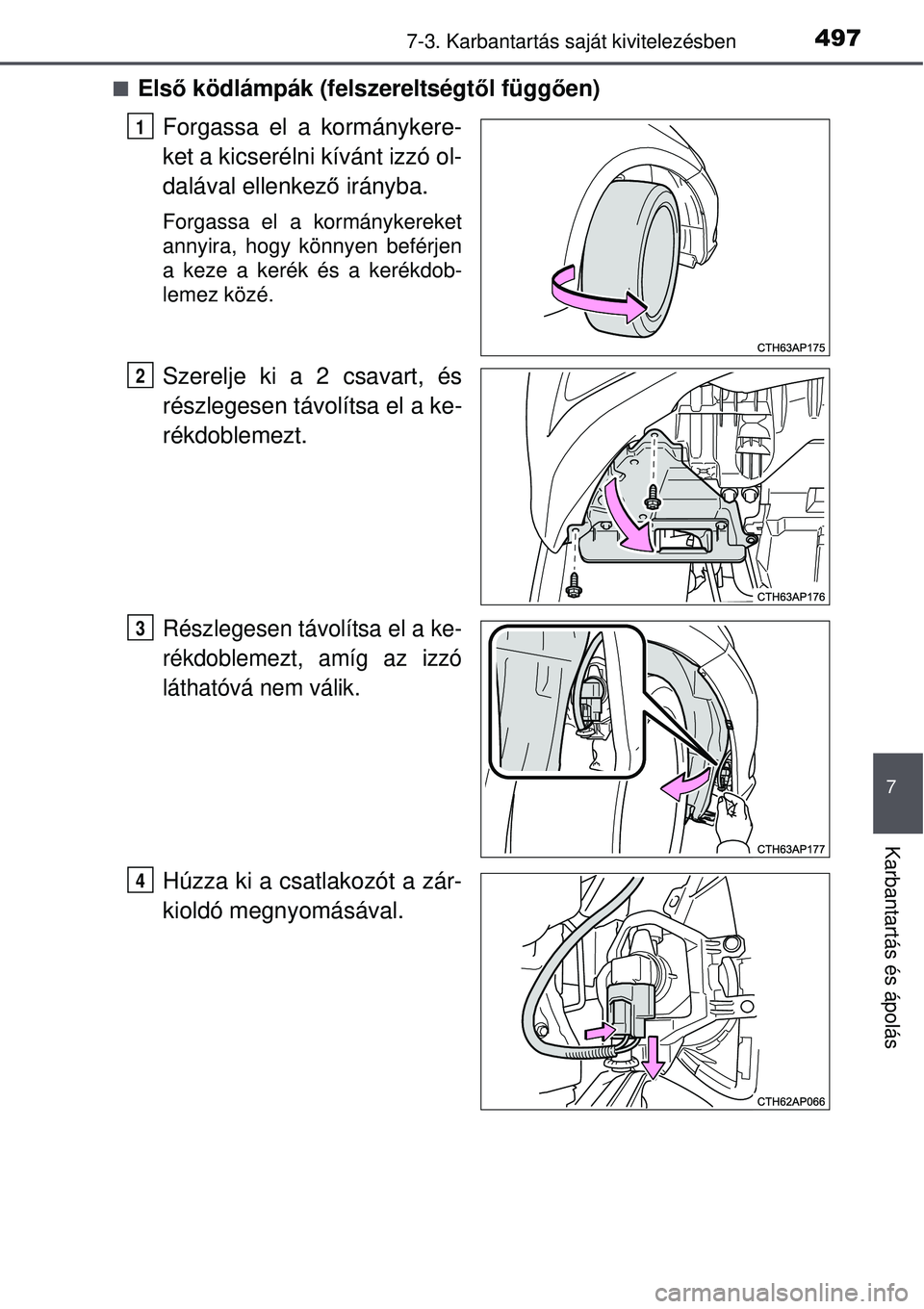

Első ködlámpák (felszereltségt ől függ ően)
Forgassa el a kormánykere-
ket a kicserélni kívánt izzó ol-
dalával ellenkez ő irányba.
Forgassa el a kormánykereket
annyira, hogy könnyen beférjen
a keze a kerék és a kerékdob-
lemez közé.
Szerelje ki a 2 csavart, és
részlegesen távolítsa el a ke-
rékdoblemezt.
Részlegesen távolítsa el a ke-
rékdoblemezt, amíg az izzó
láthatóvá nem válik.
Húzza ki a csatlakozót a zár-
kioldó megnyomásával.
1
2
3
4

4987-3. Karbantartás saját kivitelezésben

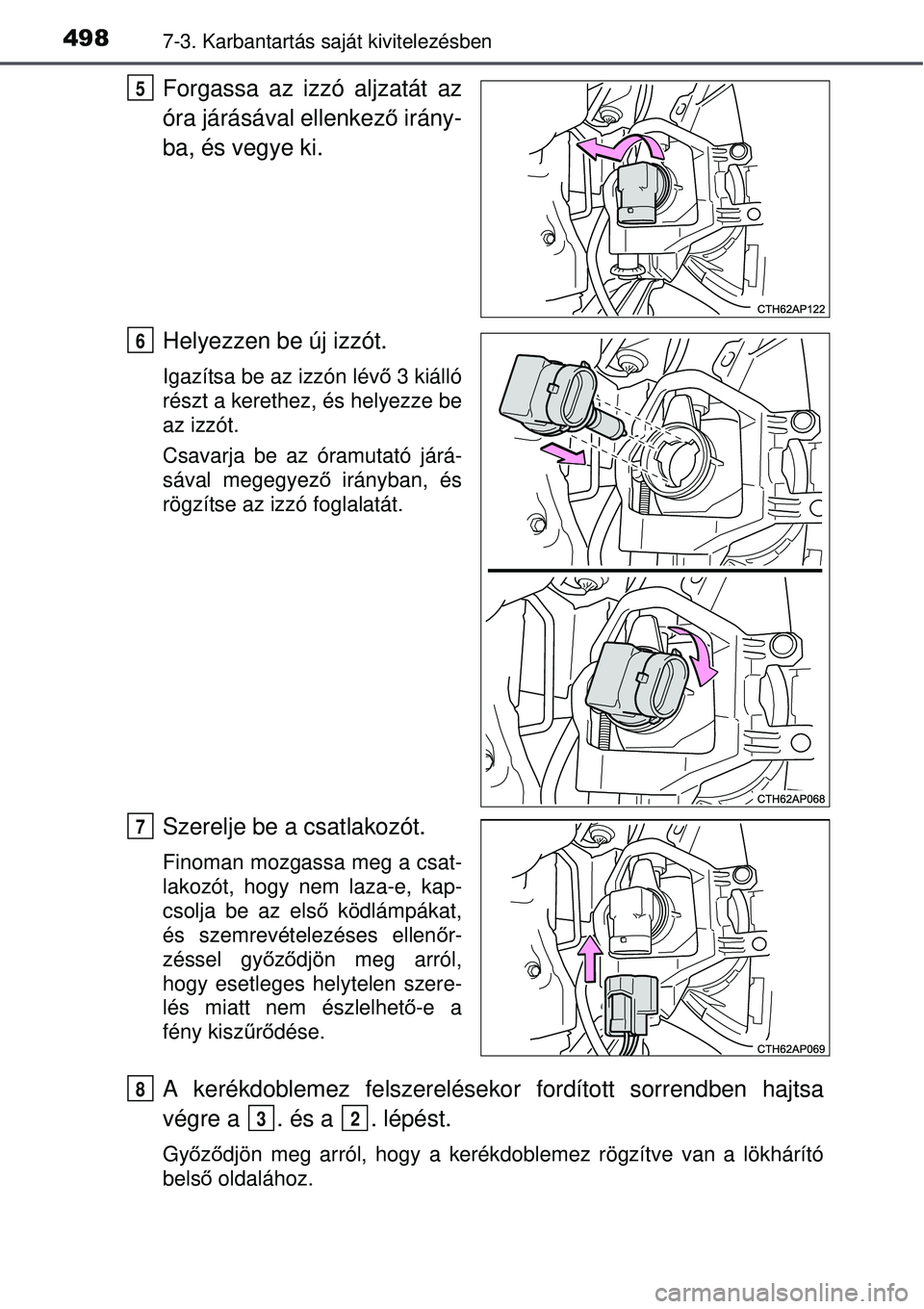

Forgassa az izzó aljzatát az
óra járásával ellenkez ő irány-
ba, és vegye ki.
Helyezzen be új izzót.
Igazítsa be az izzón lév ő 3 kiálló
részt a kerethez, és helyezze be
az izzót.
Csavarja be az óramutató járá-
sával megegyez ő irányban, és
rögzítse az izzó foglalatát.
Szerelje be a csatlakozót.
Finoman mozgassa meg a csat-
lakozót, hogy nem laza-e, kap-
csolja be az első ködlámpákat,
és szemrevételezéses ellen őr-
zéssel gy őző djön meg arról,
hogy esetleges helytelen szere-
lés miatt nem észlelhet ő-e a
fény kisz űrő dése.
A kerékdoblemez felszerelésekor fordított sorrendben hajtsa
végre a . és a . lépést.
Gy őző djön meg arról, hogy a kerékdoblemez rögzítve van a lö\
khárító
bels ő oldalához.
5
6
7
8
32

4997-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás

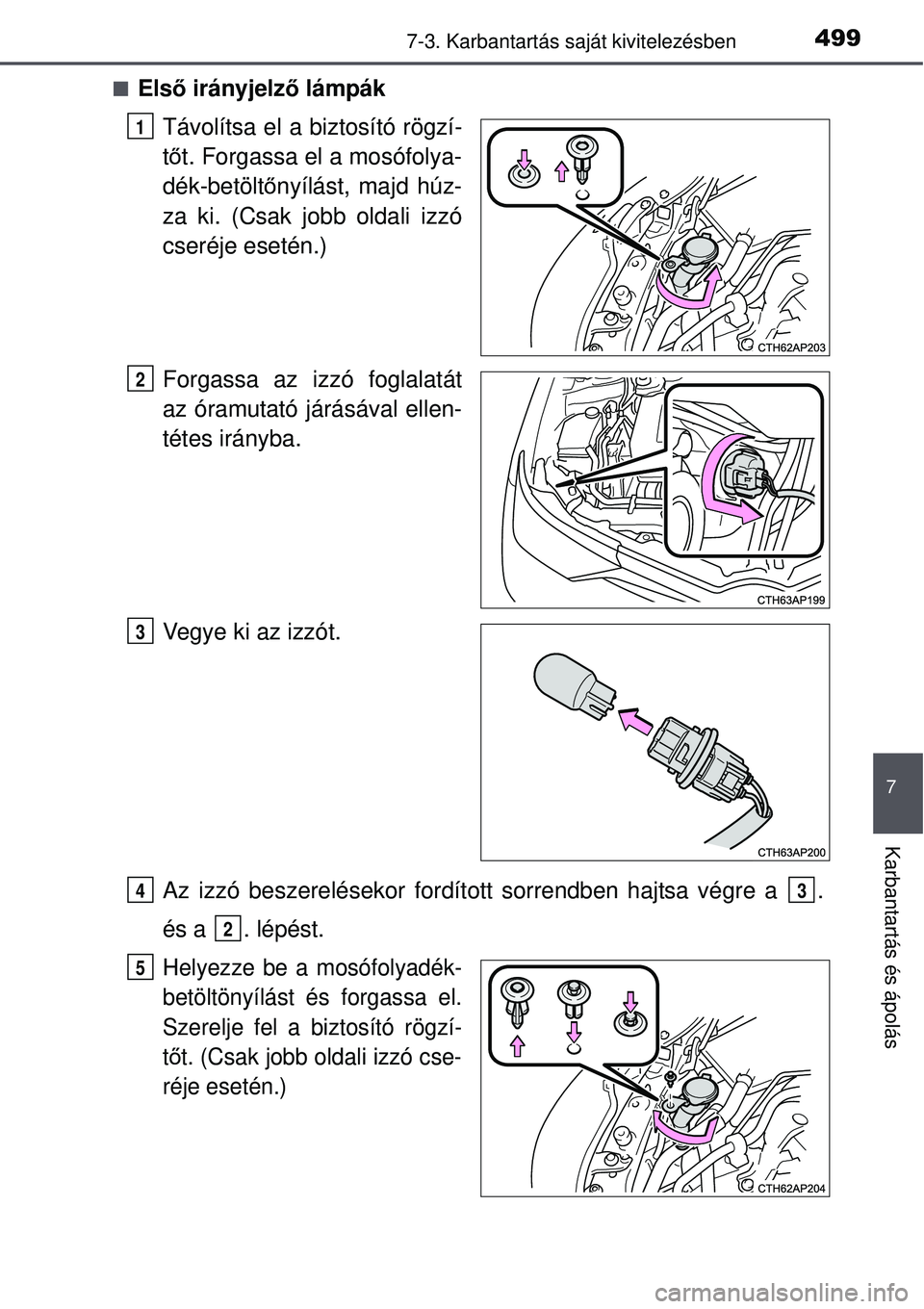

Első irányjelző lámpák
Távolítsa el a biztosító rögzí-
t ő t. Forgassa el a mosófolya-
dék-betölt őnyílást, majd húz-
za ki. (Csak jobb oldali izzó
cseréje esetén.)
Forgassa az izzó foglalatát
az óramutató járásával ellen-
tétes irányba.
Vegye ki az izzót.
Az izzó beszerelésekor fordított sorrendben hajtsa végre a .
és a . lépést.
Helyezze be a mosófolyadék-
betöltönyílást és forgassa el.
Szerelje fel a biztosító rögzí-
t ő t. (Csak jobb oldali izzó cse-
réje esetén.)
1
2
3
43
2
5

5007-3. Karbantartás saját kivitelezésben

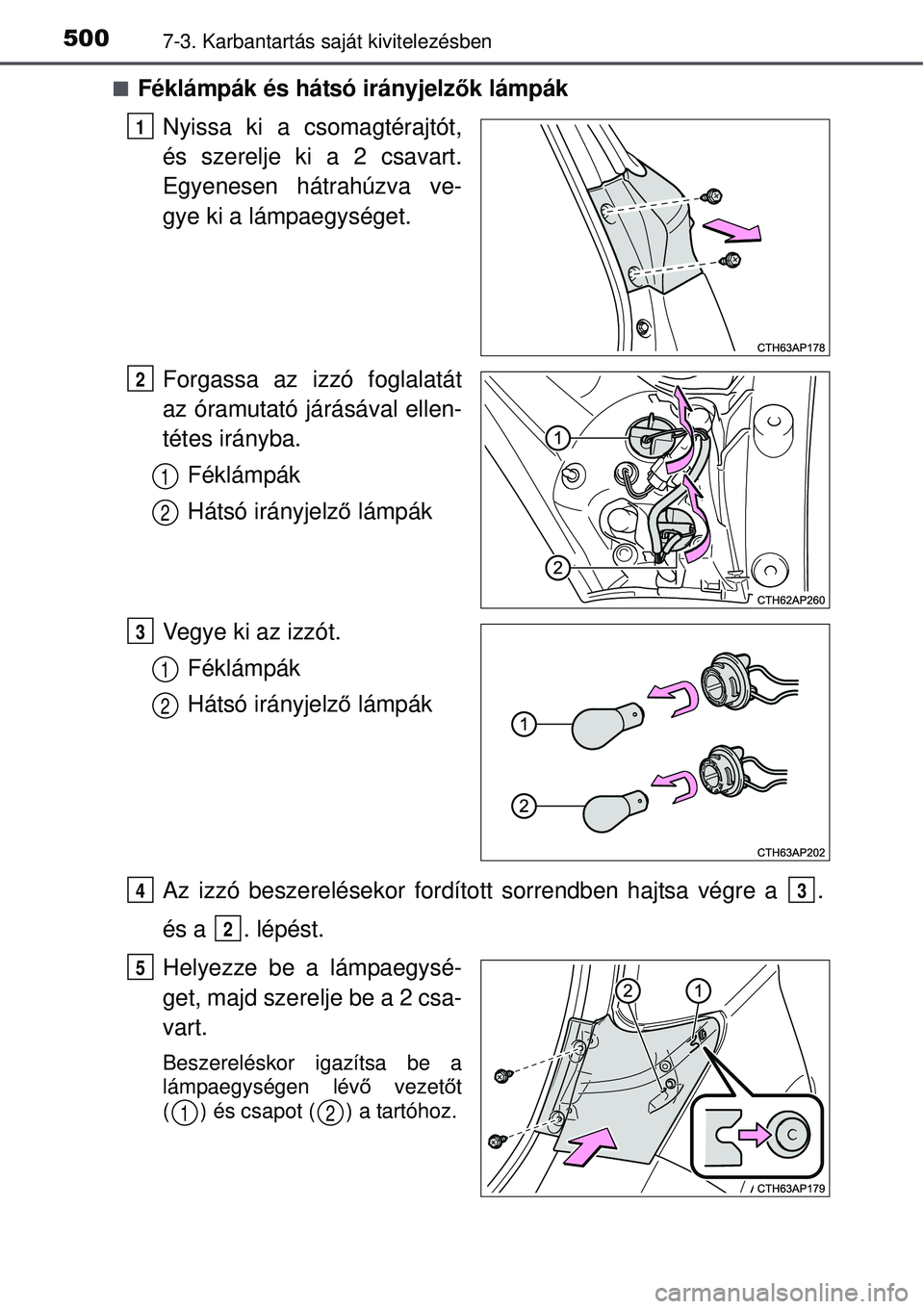

Féklámpák és hátsó irányjelz ők lámpák
Nyissa ki a csomagtérajtót,
és szerelje ki a 2 csavart.
Egyenesen hátrahúzva ve-
gye ki a lámpaegységet.
Forgassa az izzó foglalatát
az óramutató járásával ellen-
tétes irányba. Féklámpák
Hátsó irányjelző lámpák
Vegye ki az izzót. Féklámpák
Hátsó irányjelző lámpák
Az izzó beszerelésekor fordított sorrendben hajtsa végre a .
és a . lépést.
Helyezze be a lámpaegysé-
get, majd szerelje be a 2 csa-
vart.
Beszereléskor igazítsa be a
lámpaegységen lév ő vezető t
( ) és csapot ( ) a tartóhoz.
1
2
1
2
3
1
2
43
2
5
12

5017-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás

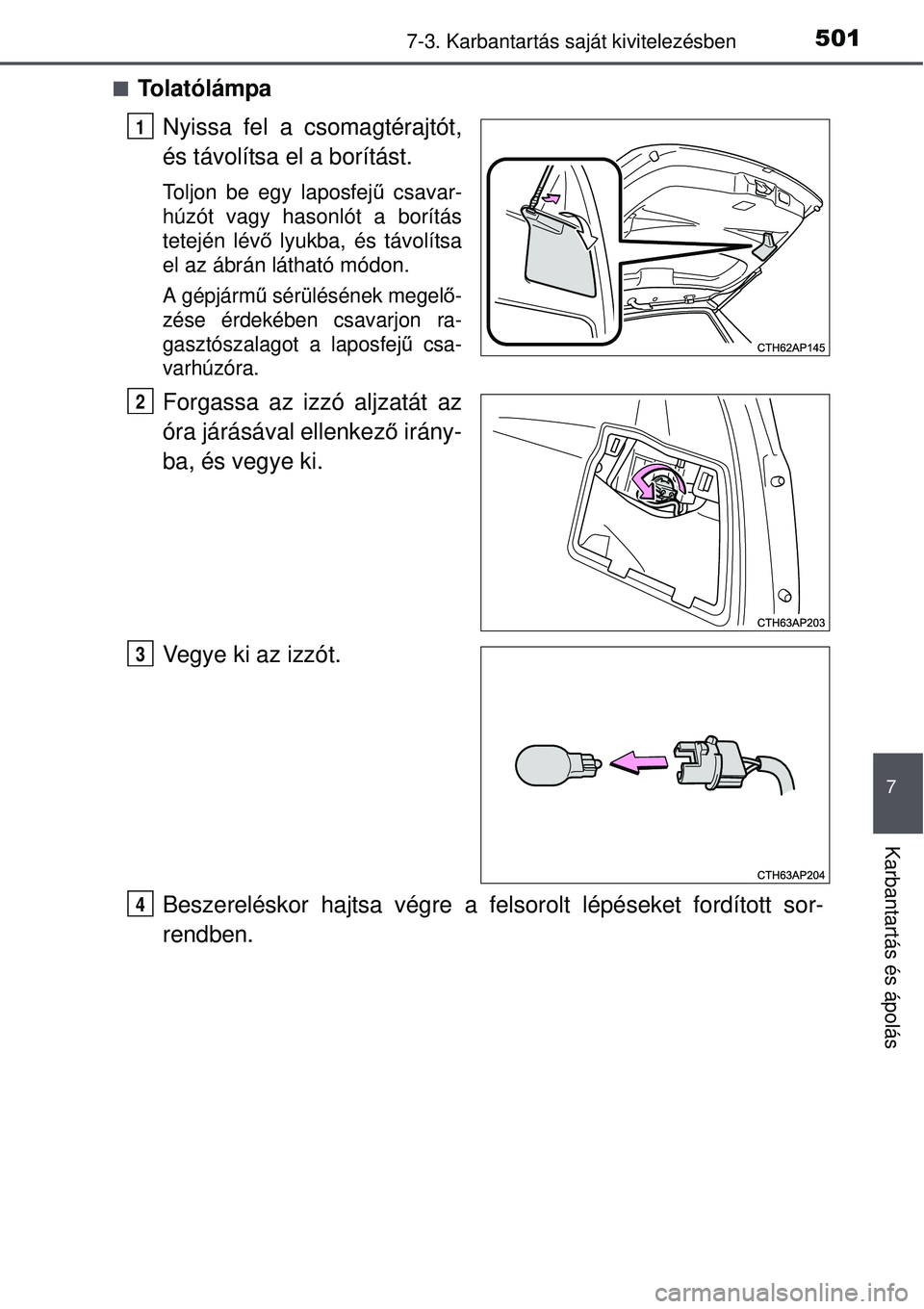

To l a t ó l á m p a
Nyissa fel a csomagtérajtót,
és távolítsa el a borítást.
Toljon be egy laposfej ű csavar-
húzót vagy hasonlót a borítás
tetején lév ő lyukba, és távolítsa
el az ábrán látható módon.
A gépjárm ű sérülésének megel ő-
zése érdekében csavarjon ra-
gasztószalagot a laposfej ű csa-
varhúzóra.
Forgassa az izzó aljzatát az
óra járásával ellenkez ő irány-
ba, és vegye ki.
Vegye ki az izzót.
Beszereléskor hajtsa végre a felsorolt lépéseket fordított sor-
rendben.
1
2
3
4

5027-3. Karbantartás saját kivitelezésben
Rendszámtábla-világítás
Vegye ki a lámpaegységet
Helyezzen be egy laposfej ű csa-
varhúzót vagy hasonlót a lámpa
melletti lyukba, és távolítsa el az
ábrán látható módon.
A gépjárm ű sérülésének megel ő-
zése érdekében csavarjon ra-
gasztószalagot a laposfej ű csa-
varhúzóra.
Forgassa az izzó aljzatát az
óra járásával ellenkez ő irány-
ba, és vegye ki.
Vegye ki az izzót.
Beszereléskor hajtsa végre a felsorolt lépéseket fordított sor-
rendben.
1
2
3
4

5037-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás

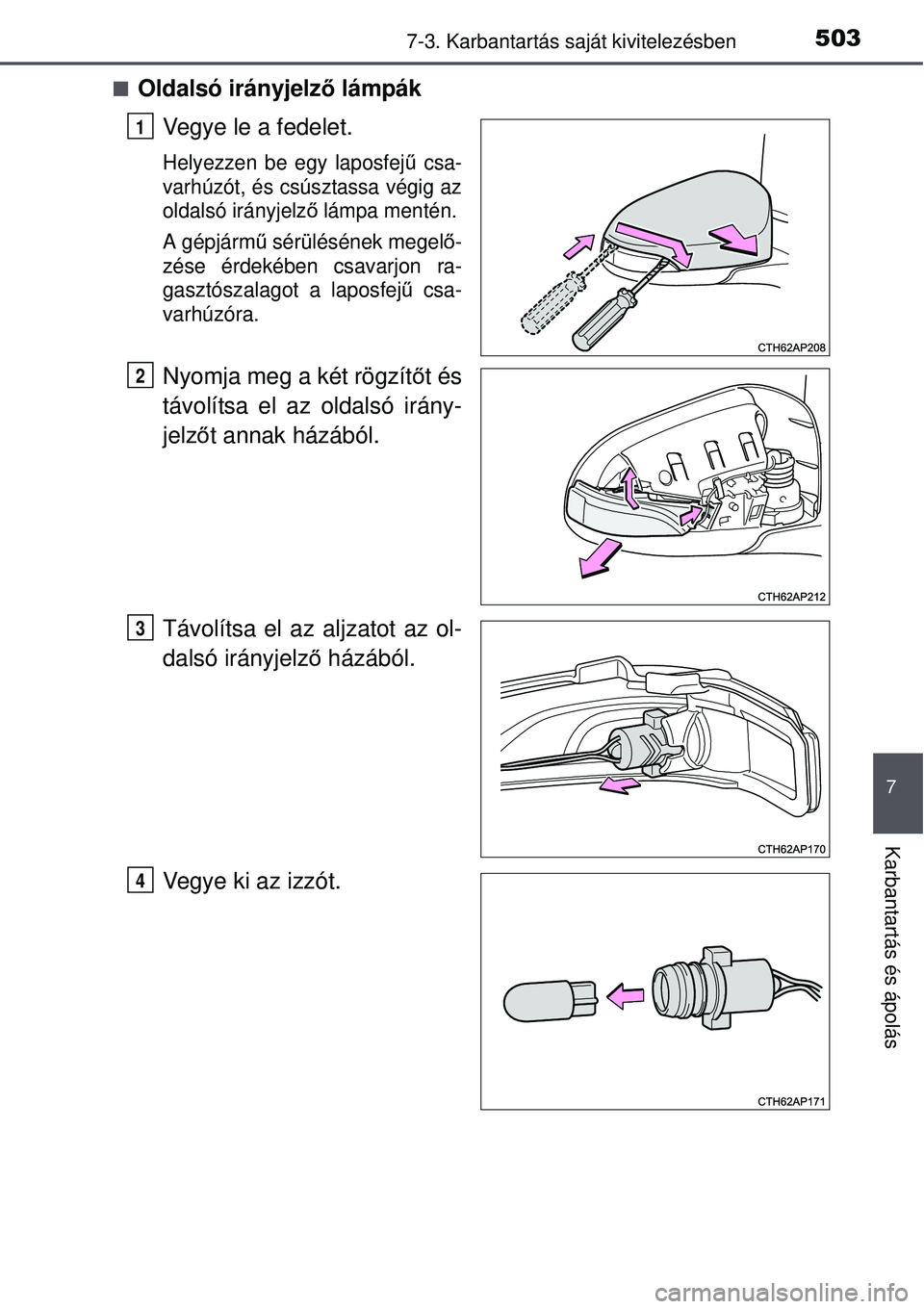

Oldalsó irányjelző lámpák
Vegye le a fedelet.
Helyezzen be egy laposfej ű csa-
varhúzót, és csúsztassa végig az
oldalsó irányjelz ő lámpa mentén.
A gépjárm ű sérülésének megel ő-
zése érdekében csavarjon ra-
gasztószalagot a laposfej ű csa-
varhúzóra.
Nyomja meg a két rögzít őt és
távolítsa el az oldalsó irány-
jelz őt annak házából.
Távolítsa el az aljzatot az ol-
dalsó irányjelz ő házából.
Vegye ki az izzót.
1
2
3
4

5047-3. Karbantartás saját kivitelezésben

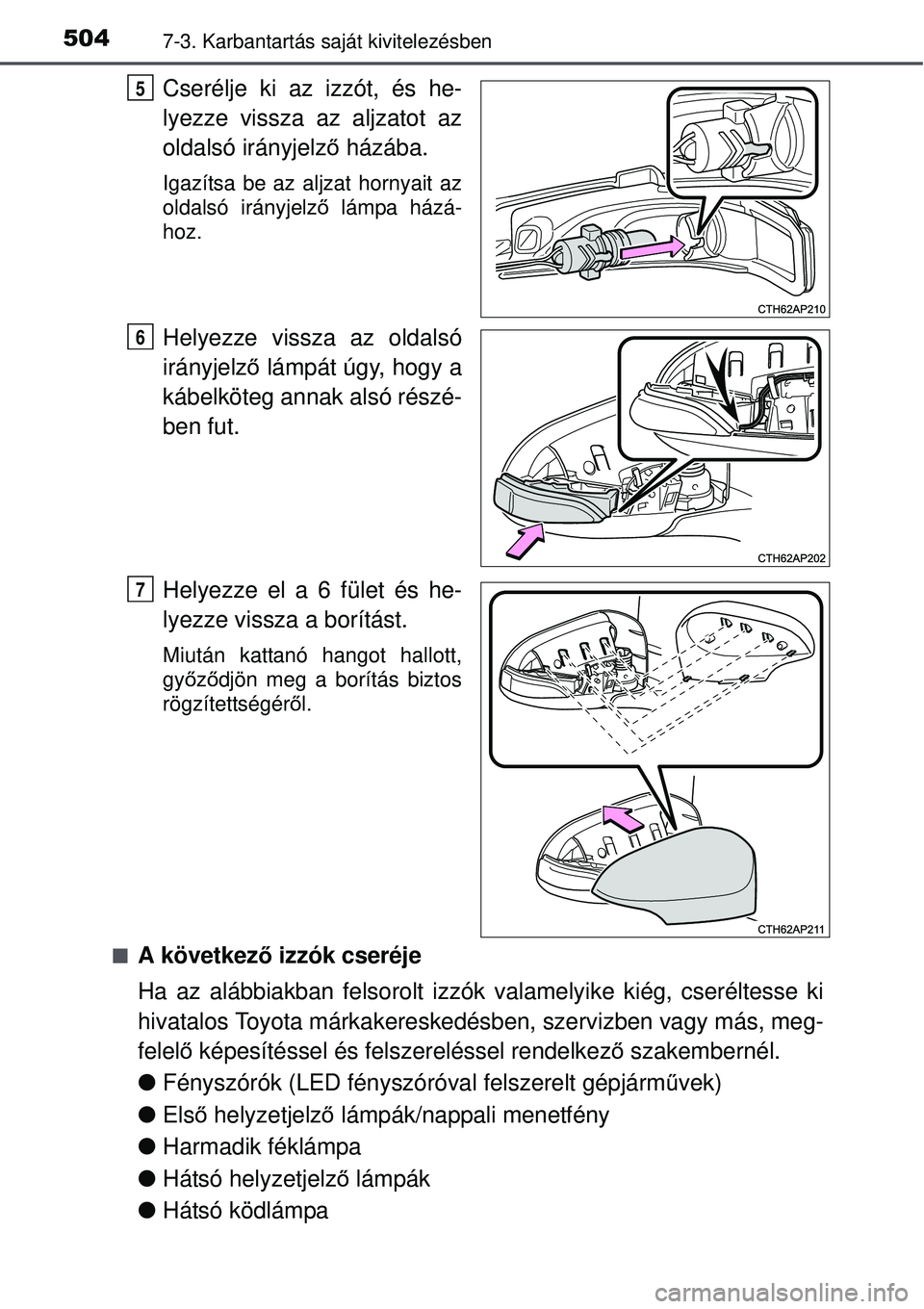

Cserélje ki az izzót, és he-
lyezze vissza az aljzatot az
oldalsó irányjelző házába.
Igazítsa be az aljzat hornyait az
oldalsó irányjelz ő lámpa házá-
hoz.
Helyezze vissza az oldalsó
irányjelz ő lámpát úgy, hogy a
kábelköteg annak alsó részé-
ben fut.
Helyezze el a 6 fület és he-
lyezze vissza a borítást.
Miután kattanó hangot hallott,
gy őző djön meg a borítás biztos
rögzítettségér ől.

A következ ő izzók cseréje
Ha az alábbiakban felsorolt izzók valamelyike kiég, cserélte\
sse ki
hivatalos Toyota márkakereskedésben, szervizben vagy más, meg-
felel ő képesítéssel és felszereléssel rendelkez ő szakembernél.
 Fényszórók (LED fényszóró val felszerelt gépjárművek)
 Első helyzetjelz ő lámpák/nappali menetfény
 Harmadik féklámpa
 Hátsó helyzetjelz ő lámpák
 Hátsó ködlámpa
5
6
7
