Page 105 of 352

Fusibili e lampadine
Per procedere al montaggio agire nel
sen so op
posto.
Verificare il funzionamento della lampa-
dina. Avvertenza
A causa della difficoltà di accesso alla lampa-
dine del f
aro fendinebbia, per la loro sostitu-
zione si raccomanda di rivolgersi a un Service
Center o ad un'officina specializzata. Sostituzione delle lampadine a
inc
ande
scenza posteriori

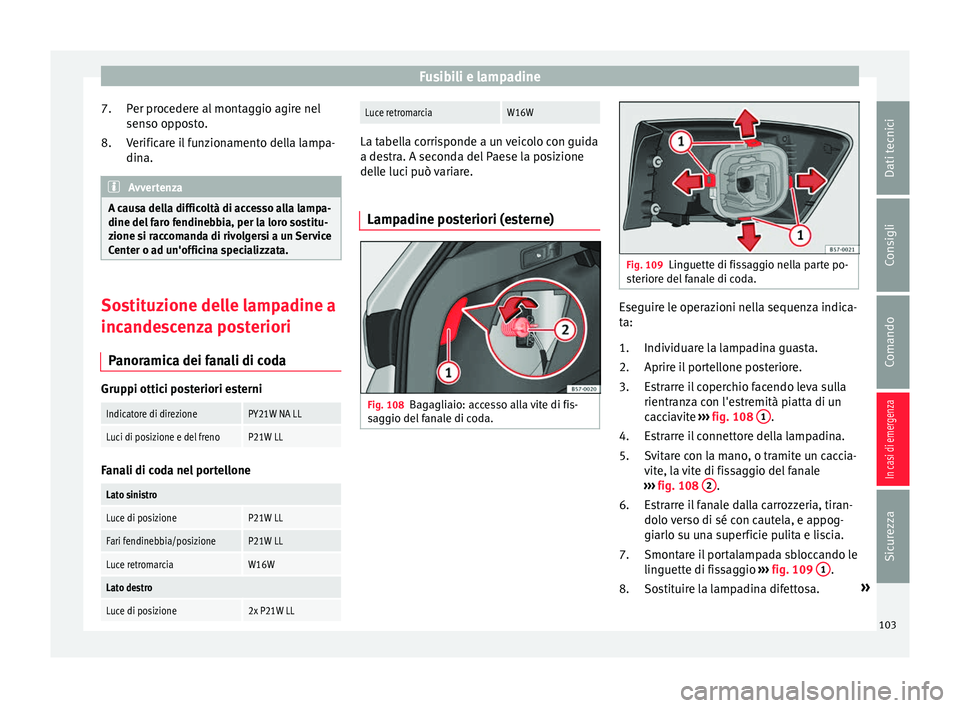

Panoramica dei fanali di coda Gruppi ottici posteriori esterni
Indicatore di direzionePY21W NA LL
Luci di posizione e del frenoP21W LL
Fanali di coda nel portellone
Lato sinistro
Luce di posizioneP21W LL
Fari fendinebbia/posizioneP21W LL
Luce retromarciaW16W
Lato destro
Luce di posizione2x P21W LL7.
8.
Luce retromarciaW16W
La tabella corrisponde a un veicolo con guida
a de
s
tra. A seconda del Paese la posizione
delle luci può variare.
Lampadine posteriori (esterne) Fig. 108
Bagagliaio: accesso alla vite di fis-
s ag
gio del fanale di coda. Fig. 109
Linguette di fissaggio nella parte po-
s t
eriore del fanale di coda. Eseguire le operazioni nella sequenza indica-
t
a:
Indiv
iduare la lampadina guasta.
Aprire il portellone posteriore.
Estrarre il coperchio facendo leva sulla
rientranza con l'estremità piatta di un
cacciavite ››› fig. 108 1 .
E s
trarre il connettore della lampadina.
Svitare con la mano, o tramite un caccia-
vite, la vite di fissaggio del fanale
››› fig. 108 2 .
E s
trarre il fanale dalla carrozzeria, tiran-
dolo verso di sé con cautela, e appog-
giarlo su una superficie pulita e liscia.
Smontare il portalampada sbloccando le
linguette di fissaggio ››› fig. 109 1 .
So s
tituire la lampadina difettosa. »
1.
2.
3.
4.
5.
6.
7.
8.
103
Dati tecnici
Consigli
Comando
In casi di emergenza
Sicurezza
Page 106 of 352

In casi di emergenza
Per il montaggio procedere secondo la
sequen z
a inversa e prestare particolare
attenzione al giusto posizionamento del
portalampade. Le linguette di fissaggio
devono incastrarsi con un "clic". ATTENZIONE
Durante lo smontaggio dei fanali di coda pro-
c eder
e con estrema prudenza per evitare di
danneggiare i fanali stessi, componenti adia-
centi o la vernice. Avvertenza
● Pr ep
arare un panno morbido da porre sotto
il fanale di coda per evitare che si graffi.
● Se si tratta di fanali a LED, sostituire solo la
luce del
l'indicatore di direzione. 9.

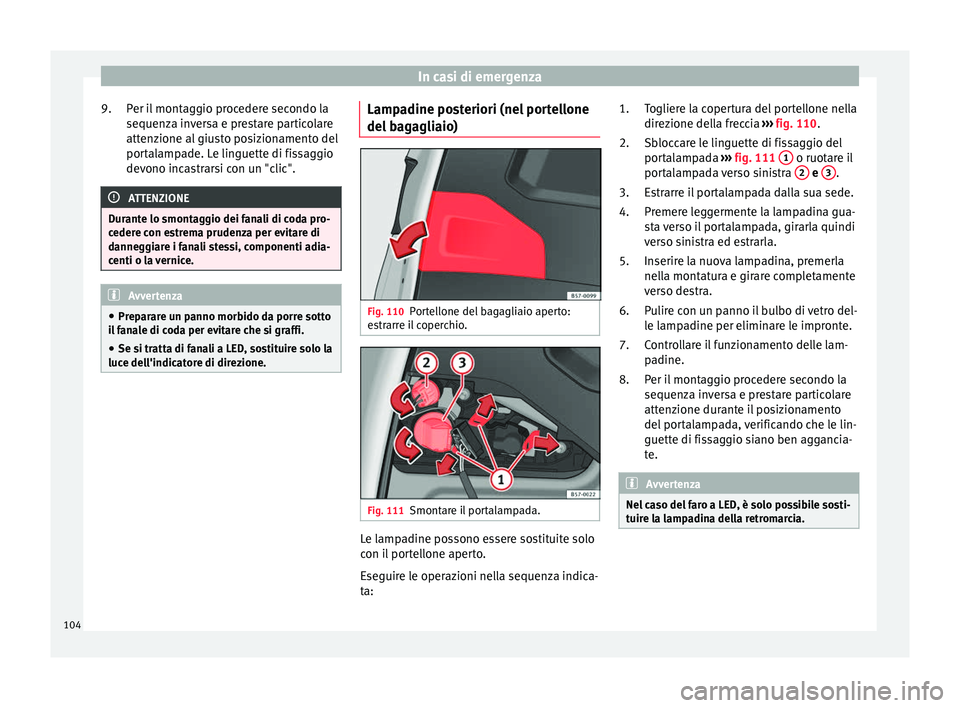

Lampadine posteriori (nel portellone
del b
agagliaio) Fig. 110
Portellone del bagagliaio aperto:
e s
trarre il coperchio. Fig. 111
Smontare il portalampada. Le lampadine possono essere sostituite solo
c
on i
l portellone aperto.
Eseguire le operazioni nella sequenza indica-
ta: Togliere la copertura del portellone nella
direz
ione della freccia ››› fig. 110.
Sbloccare le linguette di fissaggio del
portalampada ››› fig. 111 1 o ruotare il
por t
alampada verso sinistra 2 e
3 .
E s
trarre il portalampada dalla sua sede.
Premere leggermente la lampadina gua-
sta verso il portalampada, girarla quindi
verso sinistra ed estrarla.
Inserire la nuova lampadina, premerla
nella montatura e girare completamente
verso destra.
Pulire con un panno il bulbo di vetro del-
le lampadine per eliminare le impronte.
Controllare il funzionamento delle lam-
padine.
Per il montaggio procedere secondo la
sequenza inversa e prestare particolare
attenzione durante il posizionamento
del portalampada, verificando che le lin-
guette di fissaggio siano ben aggancia-
te. Avvertenza
Nel caso del faro a LED, è solo possibile sosti-
t uir
e la lampadina della retromarcia. 1.
2.
3.
4.
5.
6.
7.
8.
104
Page 107 of 352

Fusibili e lampadine

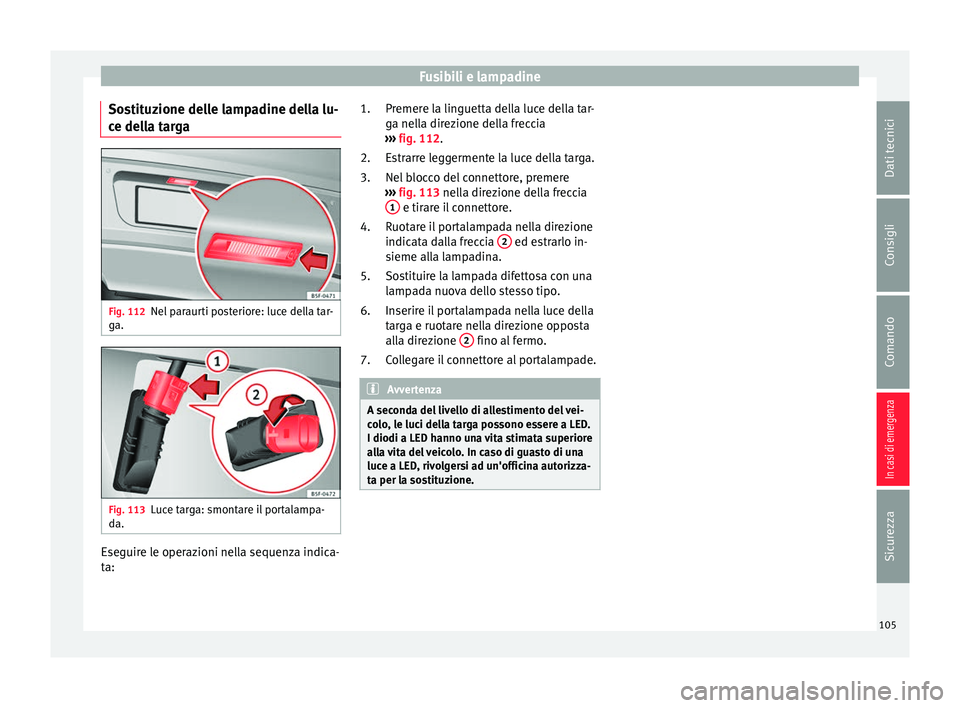

Sostituzione delle lampadine della lu-
c e del
la targa Fig. 112
Nel paraurti posteriore: luce della tar-
g a. Fig. 113
Luce targa: smontare il portalampa-
d a. Eseguire le operazioni nella sequenza indica-
t
a: Pr
emere la linguetta della luce della tar-
ga nel
la direzione della freccia
››› fig. 112.
Estrarre leggermente la luce della targa.
Nel blocco del connettore, premere
››› fig. 113 nella direzione della freccia
1 e tirare il connettore.
R uot
are il portalampada nella direzione
indicata dalla freccia 2 ed estrarlo in-
s ieme al
la lampadina.
Sostituire la lampada difettosa con una
lampada nuova dello stesso tipo.
Inserire il portalampada nella luce della
targa e ruotare nella direzione opposta
alla direzione 2 fino al fermo.
C o
llegare il connettore al portalampade. Avvertenza
A seconda del livello di allestimento del vei-
c o
lo, le luci della targa possono essere a LED.
I diodi a LED hanno una vita stimata superiore
alla vita del veicolo. In caso di guasto di una
luce a LED, rivolgersi ad un'officina autorizza-
ta per la sostituzione. 1.
2.
3.
4.
5.
6.
7.
105
Dati tecnici
Consigli
Comando
In casi di emergenza
Sicurezza
Page 108 of 352
Comando

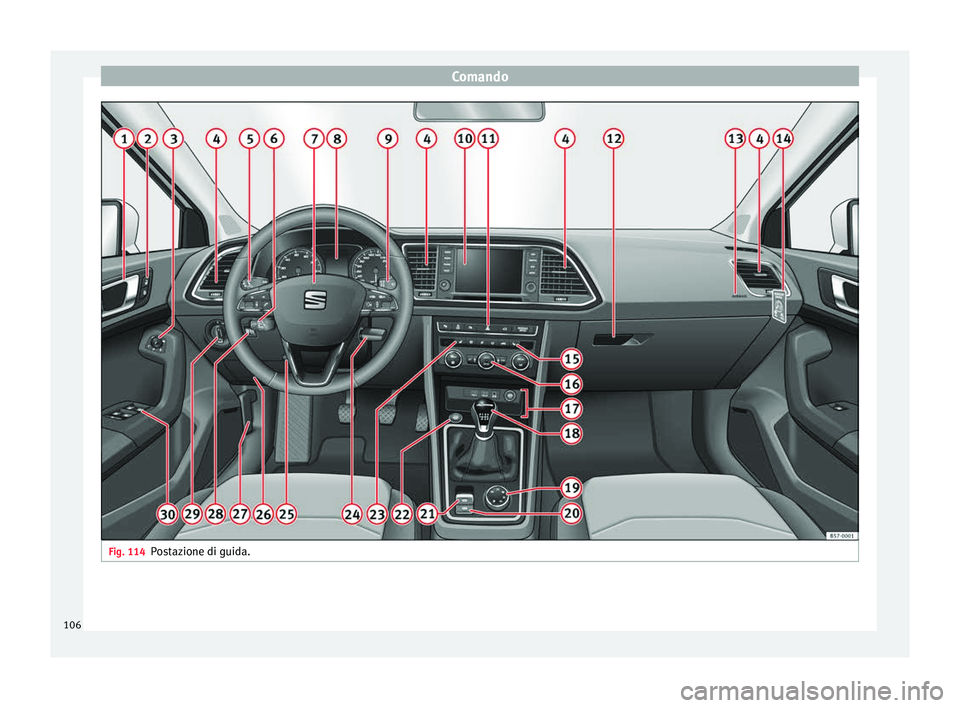

Fig. 114
Postazione di guida.106
Page 109 of 352

Posto di guida
Comando
P o
sto di guida
Panoramica Maniglia della porta
Int
errutt
ore chiusura centralizza-
ta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 122
Comando di regolazione elettrica
degli s
pecchietti retrovisori ester-
ni . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 151
Bocchetta di ventilazione . . . . . . . . .170
Leva di comando per:
– Indic at
ori di direzione e abba-
glianti . . . . . . . . . . . . . . . . . . . . . . . . . . 140
– Di s
positivo di assistenza per il
mantenimento della corsia (Lane
Assist) . . . . . . . . . . . . . . . . . . . . . . . . . 229
– Com
ando automatico abbaglian-
ti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 141
– Re
golatore di velocità (GRA) . . . . .206
A seconda dell'equipaggiamento
s c
elto:
– Leva del regolatore di velocità . . .206
Volante con clacson e – Airbag l
ato conducente . . . . . . . . .15
– Com
andi per il computer di bor-
do . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
1 2
3
4
5
6
7 –
Com
andi per radio, telefono, navi-
gatore e sistema di comando vo-
cale ››› fascicolo Radio
– Pulsanti a slitta tiptronic (cambio
automatico) . . . . . . . . . . . . . . . . . . . . 192
Quadro strumenti . . . . . . . . . . . . . . . . . 109
Leva di comando per: – Impiant
o tergilavacristalli . . . . . . .148
– Impiant
o tergilavalunotto . . . . . . .148
– Comp
uter di bordo . . . . . . . . . . . . . . 30
A seconda dell'equipaggiamento
sc
elto: radio o display per Easy Con-
nect (navigatore, radio,
TV/video) . . . . . . . . . . . . . . . . . . . . . . . . 115
In base all'equipaggiamento, co-
mandi per:
– Si
stema Start/Stop . . . . . . . . . . . . .201
– Si s
tema di assistenza al parcheg-
gio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 262
– Lampeg
gio di emergenza . . . . . . .145
– Interrutt
ore pressione pneumati-
ci . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 319
– Spi
a disattivazione airbag . . . . . .83
In base all'equipaggiamento, cas-
sett o por
taoggetti con: . . . . . . . . . . .158
– Lett
ore CD* e/o scheda SD* ››› fa-
scicolo Radio
Airbag del passeggero anteriore . .15
8 9
10
11
12
13 interruttore degli airbag del pas-
se
g
gero. . . . . . . . . . . . . . . . . . . . . . . . . . 83
Comando riscaldamento sedile del
pa
sseggero . . . . . . . . . . . . . . . . . . . . . . 154
In base all'equipaggiamento, co-
mandi per: – Impi
anto di riscaldamento e ven-
tilazione o climatizzatore manua-
le . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48, 46
– Clim
atizzatore automatico . . . . . .44
In base all'equipaggiamento: – Por
ta USB/AUX-IN . . . . . . . . . . . . . . 118
– Ac
cendisigari/presa elettrica . . . .158
– Caric
abatterie wireless . . . . . . . . . .118
– Ca
ssetto portaoggetti
Leva del cambio per:
– Cambio manuale . . . . . . . . . . . . . . . 188
– Camb
io automatico . . . . . . . . . . . . . 189
Manopola di comando (Driving
Experienc e b
utton) per le modalità
di guida . . . . . . . . . . . . . . . . . . . . . . . . . . 241
Interruttore dell'Auto Hold . . . . . . . .205
Interruttore del freno di staziona-
mento el
ettronico . . . . . . . . . . . . . . . . 182
Pulsante di avviamento (sistema di
chiu
sura e avviamento senza chiave
Keyless Access) . . . . . . . . . . . . . . . . . . 178
Comando riscaldamento sedile del
conduc
ente. . . . . . . . . . . . . . . . . . . . . . . 154»
14 15
16
17
18
19
20
21
22
23
107
Dati tecnici
Consigli
Comando
In casi di emergenza
Sicurezza
Page 110 of 352

Comando

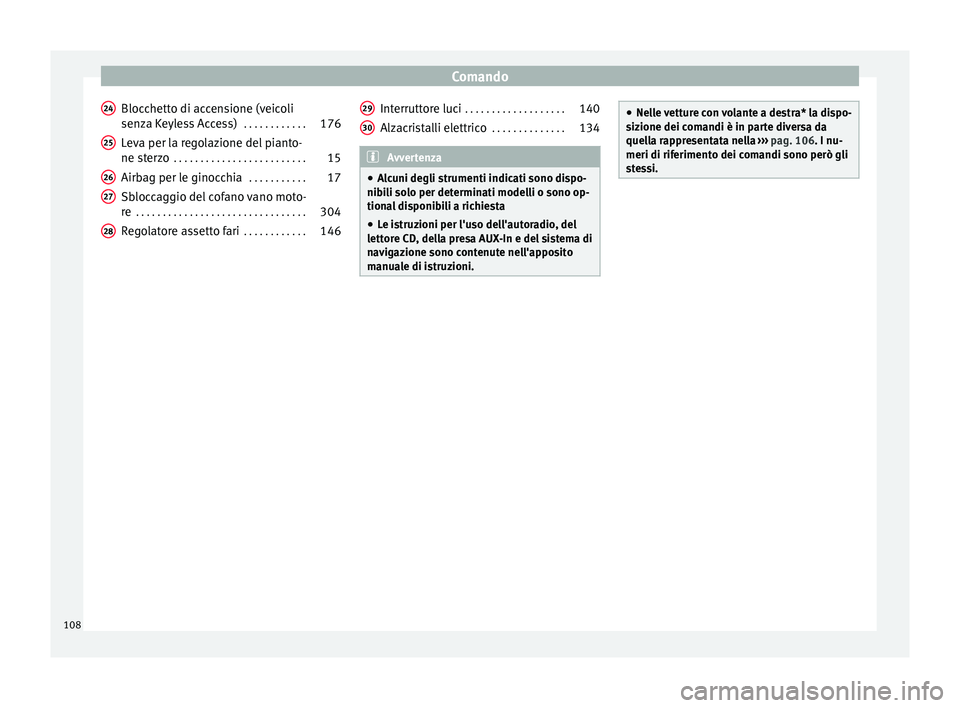

Blocchetto di accensione (veicoli
sen z
a Keyless Access) . . . . . . . . . . . .176
Leva per la regolazione del pianto-
ne st
erzo . . . . . . . . . . . . . . . . . . . . . . . . . 15
Airbag per le ginocchia . . . . . . . . . . .17
Sbloccaggio del cofano vano moto-
re . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 304
R
egolatore assetto fari . . . . . . . . . . . .146
24 25
26
27
28 Interruttore luci
. . . . . . . . . . . . . . . . . . . 140
Alzacristalli elettrico . . . . . . . . . . . . . .134 Avvertenza
● Alc
uni degli strumenti indicati sono dispo-
nibili solo per determinati modelli o sono op-
tional disponibili a richiesta
● Le istruzioni per l'uso dell'autoradio, del
lett
ore CD, della presa AUX-In e del sistema di
navigazione sono contenute nell'apposito
manuale di istruzioni. 29
30 ●
Nel l
e vetture con volante a destra* la dispo-
sizione dei comandi è in parte diversa da
quella rappresentata nella ››› pag. 106. I nu-
meri di riferimento dei comandi sono però gli
stessi. 108
Page 111 of 352

Strumentazione e spie di controllo
Strumentazione e spie di controllo
Strument az
ione

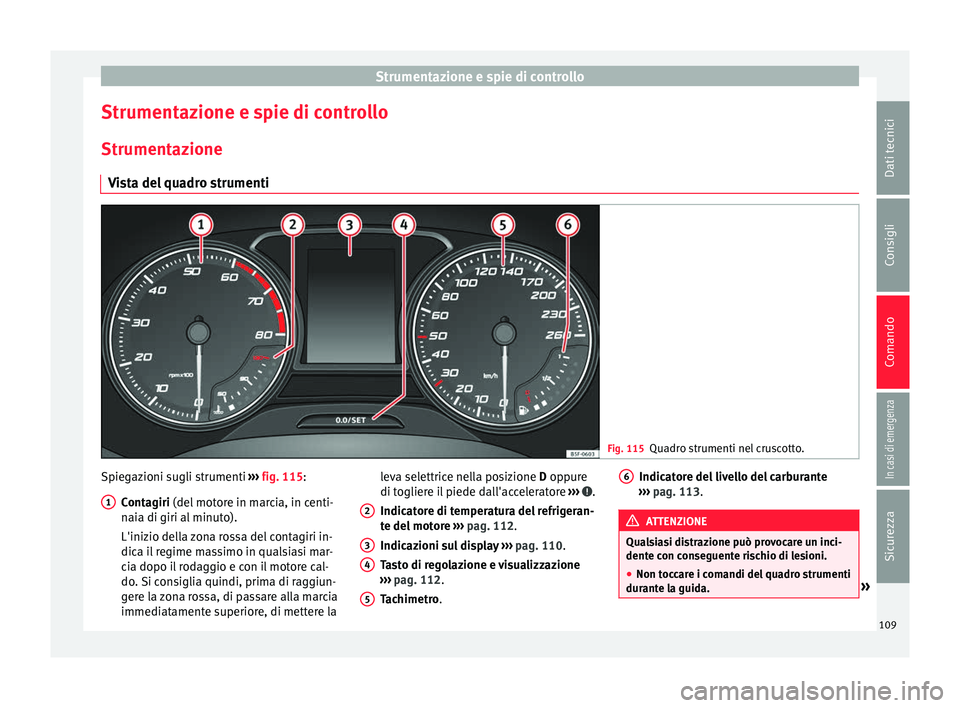

Vista del quadro strumenti Fig. 115
Quadro strumenti nel cruscotto. Spiegazioni sugli strumenti
››
› fig. 115:
Contagiri (del motore in marcia, in centi-
naia di giri al minuto).
L'inizio della zona rossa del contagiri in-
dica il regime massimo in qualsiasi mar-
cia dopo il rodaggio e con il motore cal-
do. Si consiglia quindi, prima di raggiun-
gere la zona rossa, di passare alla marcia
immediatamente superiore, di mettere la
1 leva selettrice nella posizione D op
p
ure
di togliere il piede dall'acceleratore ››› .
Indic at
ore di temperatura del refrigeran-
te del motore ››› pag. 112.
Indicazioni sul display ››› pag. 110.
Tasto di regolazione e visualizzazione
››› pag. 112.
Tachimetro.
2 3
4
5 Indicatore del livello del carburante
› ›
› pag. 113. ATTENZIONE
Qualsiasi distrazione può provocare un inci-
dent e c
on conseguente rischio di lesioni.
● Non toccare i comandi del quadro strumenti
durant
e la guida. » 6
109
Dati tecnici
Consigli
Comando
In casi di emergenza
Sicurezza
Page 112 of 352

Comando
ATTENZIONE
● Per non d
anneggiare il motore, l'ago del
contagiri deve restare nella zona rossa solo
per un breve periodo di tempo.
● A motore freddo, evitare regimi elevati, non
acc
elerare a pieno gas e non sollecitare trop-
po il motore. Per il rispetto dell'ambiente
Passando in anticipo a una marcia superiore
s i riduc
ono il consumo di carburante e i rumo-
ri. Contagiri
Il contagiri indica il numero di giri del motore
al
minut
o ›››
fig. 115 1 .
Il c
ontagiri offre, insieme all'assistente cam-
bio marce, la possibilità d utilizzare il motore
del veicolo ad un regime di giri adeguato.
Quando la lancetta del contagiri entra nel
settore rosso, significa che il motore, rodato
e caldo, ha raggiunto il numero di giri massi-
mo per la marcia inserita. Prima di raggiunge-
re tale livello, si dovrà passare ad un rappor-
to superiore, in caso di veicoli con cambio
manuale, mentre per i veicoli con cambio au-
tomatico si dovrà posizionare la leva selettri-
ce in posizione “D” o togliere il piede dal pe-
dale dell'acceleratore. Si raccomanda di evitare regimi elevati del
motor
e e di attenersi all'assistente cambio
marce. Consultare le informazioni aggiuntive
nel ›››
pag. 32, Assistente cambio marce. ATTENZIONE
La lancetta del contagiri 1
› ›› fig. 115
do-
vrebbe rimanere il meno possibile nel settore
rosso, altrimenti si rischia di danneggiare il
motore. Per il rispetto dell'ambiente
Per ridurre il consumo di carburante, le emis-
s ioni e l
a rumorosità del veicolo si consiglia
di passare relativamente presto alla marcia
immediatamente più alta. Indicazioni sul display
All'accensione del quadro strumenti, sul di-
s
p
lay ›››
fig. 115 3 vengono visualizzate in-
f orm
azioni differenti, a seconda dell'equi-
paggiamento del veicolo:
● Cofano, portellone posteriore e porte aper-
te ›
›› pag. 33.
● Messaggi di avvertenza e di informazioni
››
› pag. 33.
● Chilometraggio ››
›
pag. 112.
● Ora ››
›
pag. 111.
● Istruzioni di navigazione. ●
Temper
atura esterna ›››
pag. 32.
● Bussola ››› p
ag. 111.
● Posizione della leva selettrice ››
› pag. 189.
● Marcia consigliata (cambio manuale)
››
› pag. 32.
● Indicatore multifunzione (MFA) e menu con
diver
se opzioni di regolazione
››› pag. 30.
● Indicatore di intervalli Service
››
› pag. 37.
● Secondo indicatore di velocità
››
› pag. 30.
● Controllo automatico della velocità
››
› pag. 36.
● Indicatore dello stato del sistema
Star
t/Stop ››› pag. 201.
● Indicazione dello stato di gestione attiva
dei ci
lindri (ACT ®
)* ››› pag. 198
● Segnali riconosciuti dal sistema di ricono-
sc
imento dei segnali stradali ››› pag. 244
● Stato di marcia a basso consumo (ECO)
››
› pag. 111
● Lettere distintive del motore (MKB).
Chilometr
aggio
Il contachilometri totale indica i chilometri
percorsi complessivamente dal veicolo.
Il contachilometri parziale (trip ) indica il nu-
mero di chilometri o miglia percorsi dall'ulti-
mo azzeramento. L'ultima cifra indica la
110
