2016 Peugeot 508 Betriebsanleitung (in German)

215
508_de_Chap07_info-pratiques_ed01-2016
1. Behälter für Servolenkungsflüssigkeit
2. Behälter für Scheiben- und
Scheinwerferwaschanlagenflüssigkeit
3.
B

ehälter für Kühlflüssigkeit
4.
B

ehälter für Bremsflüssigkeit
5.
B

atterie / Sicherungen
6.


Sicherungskasten
7.
S

eparater (-) Massepunkt
8.


Luftfilter
9.


Ölmessstab
10.


Öleinfüllöffnung

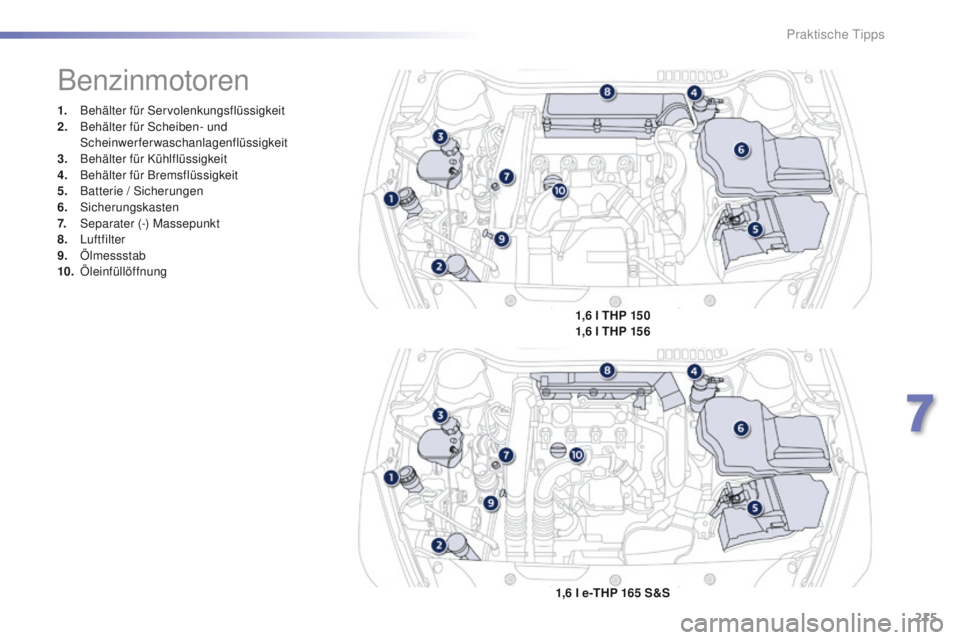

Benzinmotoren
1,6 l THP 1501,6 l THP 156
1,6 l e-THP 165 S&S
7
Praktische tipps

216
508_de_Chap07_info-pratiques_ed01-2016
1. Behälter für Servolenkungsflüssigkeit
2. Behälter für Flüssigkeit der Scheiben- und
Scheinwerferwaschanlage
3.
B

ehälter für Kühlflüssigkeit
4.
B

ehälter für Bremsflüssigkeit
5.
B

atterie / Sicherungen
6.


Sicherungskasten
7.
M

assepunkt (Minuspol "-").
8.


Luftfilter
9.


Ölmessstab
10.


Öleinfüllöffnung
11.
en

tlüftungspumpe*
12 .
en

tlüftungsschraube*
* Je nach Motorversion

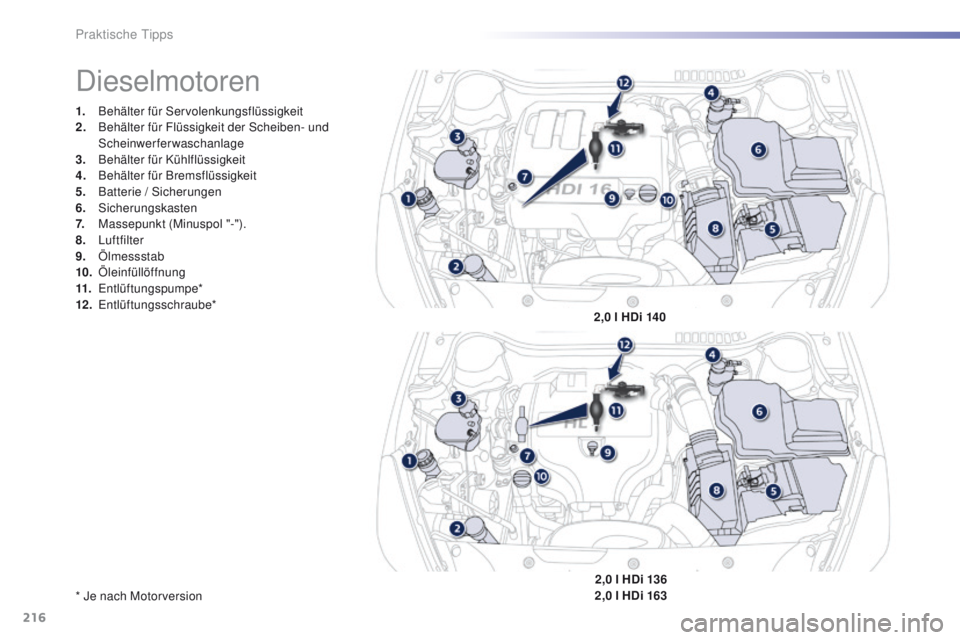

Dieselmotoren
2,0 l HDi 140 2,0 l HDi 136
2,0 l HDi 163
Praktische tipps

217
508_de_Chap07_info-pratiques_ed01-2016

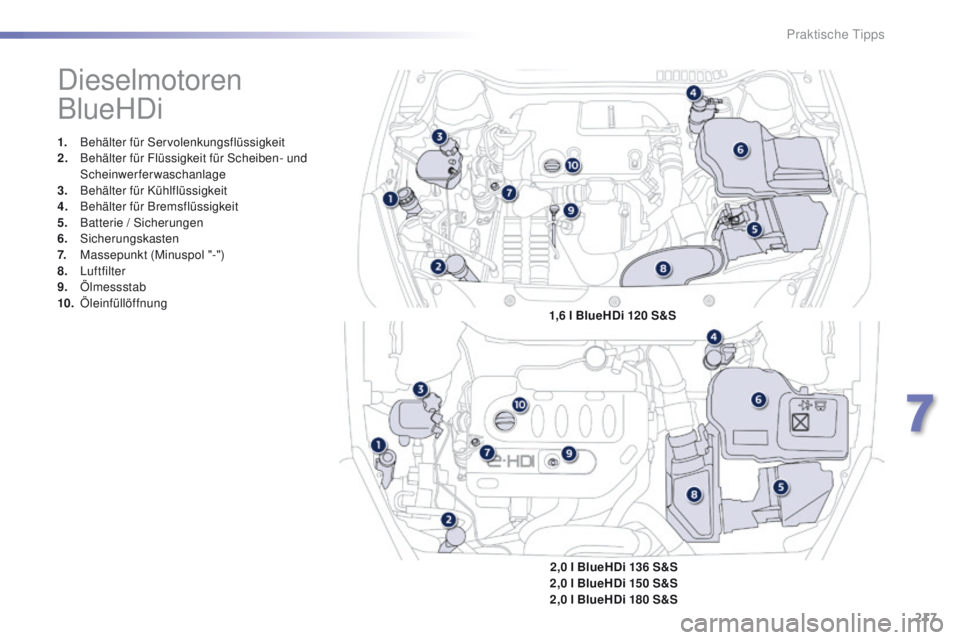

Dieselmotoren
BlueHDi
1. Behälter für Servolenkungsflüssigkeit
2. Behälter für Flüssigkeit für Scheiben- und
Scheinwerferwaschanlage
3.
B

ehälter für Kühlflüssigkeit
4.
B

ehälter für Bremsflüssigkeit
5.
B

atterie / Sicherungen
6.


Sicherungskasten
7.
M

assepunkt (Minuspol "-")
8.


Luftfilter
9.


Ölmessstab
10.


Öleinfüllöffnung
2,0 l BlueHDi 136 S&S
2,0 l BlueHDi 150 S&S
2,0 l BlueHDi 180 S&S
1,6 l BlueHDi 120 S&S
7
Praktische tipps

218
508_de_Chap07_info-pratiques_ed01-2016
Füllstandskontrollen
Bei einem eingriff im Motorraum ist
Vorsicht geboten, da einige Bereiche
des Motors extrem heiß sein können
(Verbrennungsgefahr) und sich der
Motorventilator jederzeit einschalten
kann (auch bei ausgeschalteter
Zündung).
Motorölstand
Bei Fahrzeugen mit einem elektrischen
Ölmessstab können Sie den Ölstand
entweder beim
e
i
nschalten der
Zündung anhand der Ölstandsanzeige
im Kombiinstrument ablesen oder mit
dem Ölmessstab kontrollieren.
um d

ie Zuverlässigkeit der Messung
sicherzustellen, muss Ihr Fahrzeug
auf einer waagerechten Fläche stehen
und der Motor seit mehr als 30 Minuten
ausgeschaltet sein.
es

ist normal, zwischen zwei Wartungen (oder
Ölwechseln) Öl nachzufüllen. P
e

uge
Ot

empfiehlt Ihnen alle 5000 km eine Kontrolle,
wenn nötig mit Nachfüllen.
Überprüfen Sie regelmäßig die nachstehenden Füllstände, die im Wartungsplan des Herstellers angegeben sind. Füllen Sie falls erforderlich, außer bei anderslautenden Angaben, die betreffenden Betriebsstoffe nach.
Lassen Sie bei stark abgesunkenem Füllstand den betreffenden Kreislauf von einem Vertreter des Pe ugeOt- Händlernetzes oder von einer qualifizierten Fachwerkstatt überprüfen.
Kontrolle mit Ölmessstab
Die Position des Ölmessstabs ist in dem
entsprechenden Schema, abhängig von
Motorisierung und Fahrzeug, dargestellt.
F
g
r
eifen Sie den Ölmessstab an seinem
farbigen
e
n
dstück und ziehen Sie ihn
vollständig heraus.
F

R
einigen Sie den Ölmessstab mit Hilfe
eines sauberen und fusselfreien
t
u
chs.
F

S
chieben Sie den Ölmessstab bis zum
Anschlag wieder ein, dann ziehen Sie ihn
nochmals heraus, um eine Sichtkontrolle
durchzuführen: der korrekte Füllstand muss
sich zwischen den Markierungen A und B
befinden.
A = MA XI
B = MINI Wenn Sie feststellen, dass sich der Füllstand
oberhalb der Markierung A oder unterhalb der
Markierung B befindet, star ten Sie den Motor
nicht
.
-

W
enn das Niveau MAXI überschritten ist
(
ge

fahr von Motorschaden), wenden Sie
sich an das P
e

uge
Ot-
Händlernetz oder
eine qualifizierte Fachwerkstatt.
-

W
enn das Niveau MINI nicht erreicht wird,
unbedingt Motoröl nachfüllen.
Ölqualität
Bevor Sie Öl nachfüllen oder einen Ölwechsel
vornehmen, ist zu prüfen, ob das Öl für den
Motor Ihres Fahrzeugs geeignet ist und den
em

pfehlungen des Herstellers entspricht.
Praktische tipps

219
508_de_Chap07_info-pratiques_ed01-2016

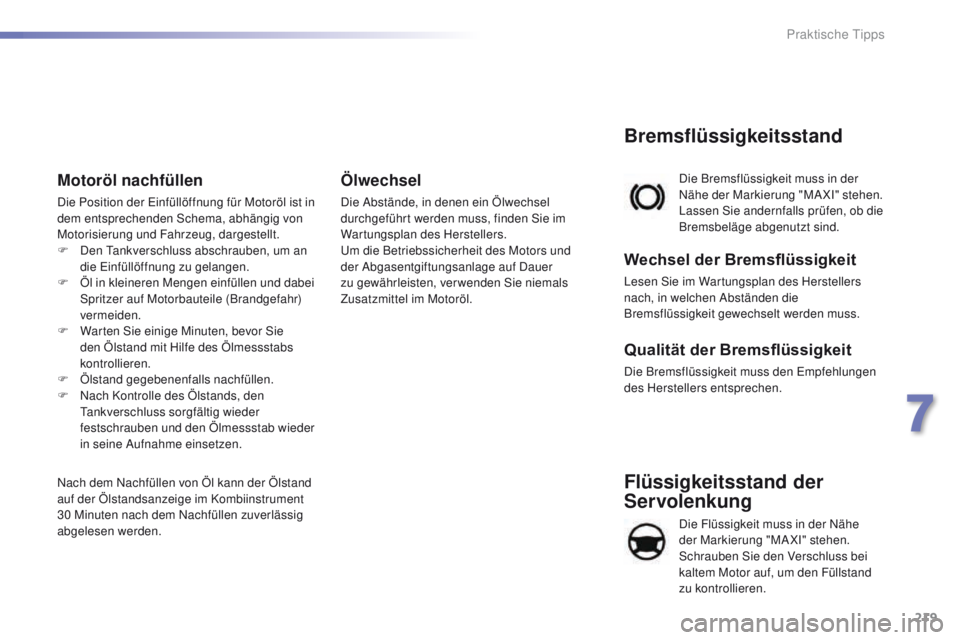

Flüssigkeitsstand der
Servolenkung
Die Flüssigkeit muss in der Nähe
der Markierung "MAXI" stehen.
Schrauben Sie den Verschluss bei
kaltem Motor auf, um den Füllstand
zu kontrollieren. Die Bremsflüssigkeit muss in der
Nähe der Markierung "MAXI" stehen.
Lassen Sie andernfalls prüfen, ob die
Bremsbeläge abgenutzt sind.
Bremsflüssigkeitsstand
Wechsel der Bremsflüssigkeit
Lesen Sie im Wartungsplan des Herstellers
nach, in welchen Abständen die
Bremsflüssigkeit gewechselt werden muss.
Qualität der Bremsflüssigkeit
Die Bremsflüssigkeit muss den empfehlungen
des Herstellers entsprechen.
Motoröl nachfüllen
Die Position der ei nfüllöffnung für Motoröl ist in
dem entsprechenden Schema, abhängig von
Motorisierung und Fahrzeug, dargestellt.
F

D
en t
a
nkverschluss abschrauben, um an
die
e
i
nfüllöffnung zu gelangen.
F

Ö
l in kleineren Mengen einfüllen und dabei
Spritzer auf Motorbauteile (Brandgefahr)
vermeiden.
F

W
arten Sie einige Minuten, bevor Sie
den Ölstand mit Hilfe des Ölmessstabs
kontrollieren.
F

Ö
lstand gegebenenfalls nachfüllen.
F

N
ach Kontrolle des Ölstands, den
ta

nkverschluss sorgfältig wieder
festschrauben und den Ölmessstab wieder
in seine Aufnahme einsetzen.
Nach dem Nachfüllen von Öl kann der Ölstand
auf der Ölstandsanzeige im Kombiinstrument
30 Minuten nach dem Nachfüllen zuverlässig
abgelesen werden.
Ölwechsel
Die Abstände, in denen ein Ölwechsel
durchgeführt werden muss, finden Sie im
Wartungsplan des Herstellers.
um d

ie Betriebssicherheit des Motors und
der Abgasentgiftungsanlage auf Dauer
zu gewährleisten, verwenden Sie niemals
Zusatzmittel im Motoröl.
7
Praktische tipps

220
508_de_Chap07_info-pratiques_ed01-2016

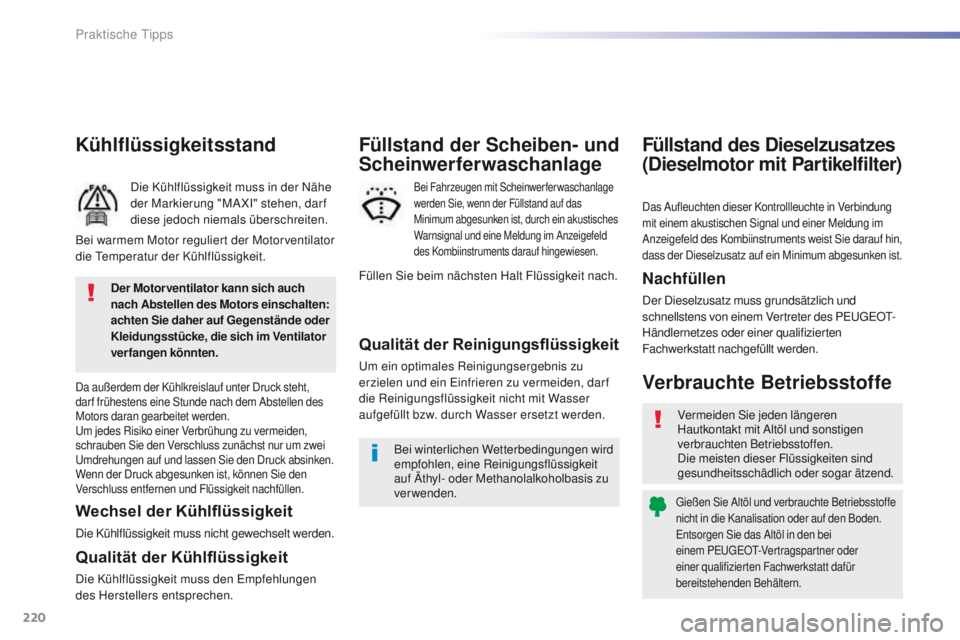

Kühlflüssigkeitsstand
Die Kühlflüssigkeit muss in der Nähe
der Markierung "MAXI" stehen, darf
diese jedoch niemals überschreiten.
Da außerdem der Kühlkreislauf unter Druck steht,
dar f frühestens eine Stunde nach dem Abstellen des
Motors daran gearbeitet werden.
um
jedes Risiko einer Verbrühung zu vermeiden,
schrauben Sie den Verschluss zunächst nur um zwei
um

drehungen auf und lassen Sie den Druck absinken.
Wenn der Druck abgesunken ist, können Sie den
Verschluss entfernen und Flüssigkeit nachfüllen.
Wechsel der Kühlflüssigkeit
Die Kühlflüssigkeit muss nicht gewechselt werden.
Qualität der Kühlflüssigkeit
Die Kühlflüssigkeit muss den em pfehlungen
des Herstellers entsprechen.
Qualität der Reinigungsflüssigkeit
um ein optimales Reinigungsergebnis zu
erzielen und ein ei nfrieren zu vermeiden, darf
die Reinigungsflüssigkeit nicht mit Wasser
aufgefüllt bzw. durch Wasser ersetzt werden.
Füllstand der Scheiben- und
Scheinwerferwaschanlage
Bei Fahrzeugen mit Scheinwerferwaschanlage
werden Sie, wenn der Füllstand auf das
Minimum abgesunken ist, durch ein akustisches
Warnsignal und eine Meldung im Anzeigefeld
des Kombiinstruments darauf hingewiesen.
Vermeiden Sie jeden längeren
Hautkontakt mit Altöl und sonstigen
verbrauchten Betriebsstoffen.
Die meisten dieser Flüssigkeiten sind
gesundheitsschädlich oder sogar ätzend.
gießen Sie Altöl und verbrauchte Betriebsstoffe
nicht in die Kanalisation oder auf den Boden.
en

tsorgen Sie das Altöl in den bei
einem P
e

uge
Ot-
Vertragspartner oder
einer qualifizierten Fachwerkstatt dafür
bereitstehenden Behältern.
Verbrauchte Betriebsstoffe
Das Aufleuchten dieser Kontrollleuchte in Verbindung
mit einem akustischen Signal und einer Meldung im
Anzeigefeld des Kombiinstruments weist Sie darauf hin,
dass der Dieselzusatz auf ein Minimum abgesunken ist.
Füllstand des Dieselzusatzes
(Dieselmotor mit Partikelfilter)
Bei warmem Motor reguliert der Motorventilator
die te mperatur der Kühlflüssigkeit.
Füllen Sie beim nächsten Halt Flüssigkeit nach.
Bei winterlichen Wetterbedingungen wird
empfohlen, eine Reinigungsflüssigkeit
auf Äthyl- oder Methanolalkoholbasis zu
verwenden.
Der Motorventilator kann sich auch
nach Abstellen des Motors einschalten:
achten Sie daher auf Gegenstände oder
Kleidungsstücke, die sich im Ventilator
verfangen könnten.Nachfüllen
Der Dieselzusatz muss grundsätzlich und
schnellstens von einem Vertreter des Pe ugeOt-
H
ändlernetzes oder einer qualifizierten
Fachwerkstatt nachgefüllt werden.
Praktische tipps

221
508_de_Chap07_info-pratiques_ed01-2016

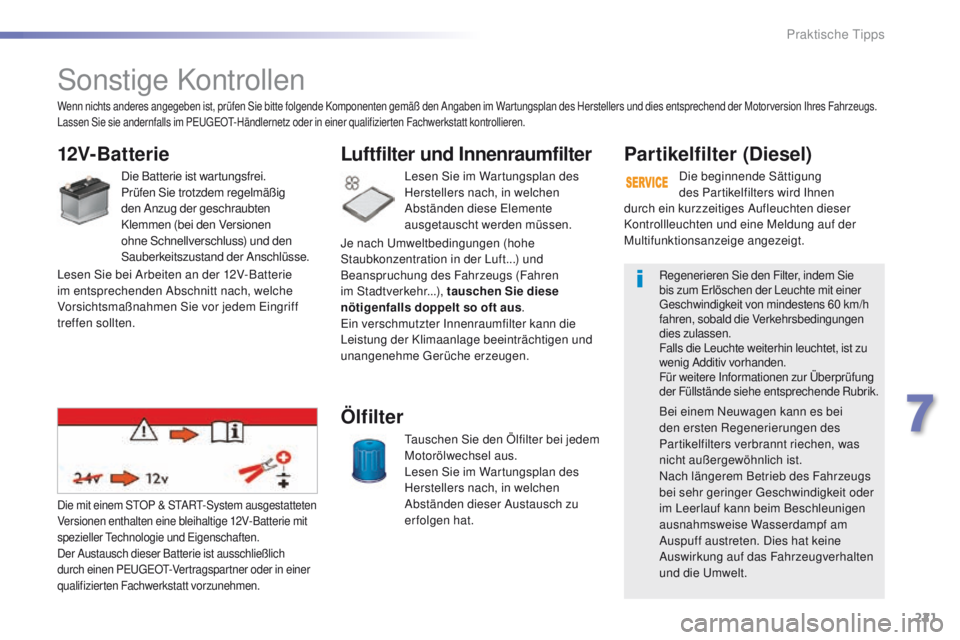

Sonstige Kontrollen
12V-Batterie
Die Batterie ist wartungsfrei.
Prüfen Sie trotzdem regelmäßig
den Anzug der geschraubten
Klemmen (bei den Versionen
ohne Schnellverschluss) und den
Sauberkeitszustand der Anschlüsse.Lesen Sie im Wartungsplan des
Herstellers nach, in welchen
Abständen diese
e
l
emente
ausgetauscht werden müssen.
Luftfilter und Innenraumfilter
tauschen Sie den Ölfilter bei jedem
Motorölwechsel aus.
Lesen Sie im Wartungsplan des
Herstellers nach, in welchen
Abständen dieser Austausch zu
erfolgen hat.
Ölfilter
Die mit einem StO P & StA Rt- System ausgestatteten
Versionen enthalten eine bleihaltige 12V-Batterie mit
spezieller
t
ec
hnologie und e
i
genschaften.
Der Austausch dieser Batterie ist ausschließlich
durch einen P
e

uge
Ot-
Vertragspartner oder in einer
qualifizierten Fachwerkstatt vorzunehmen.
Par tikelfilter (Diesel)
Die beginnende Sättigung
des Partikelfilters wird Ihnen
Regenerieren Sie den Filter, indem Sie
bis zum er löschen der Leuchte mit einer
ge

schwindigkeit von mindestens 60 km/h
fahren, sobald die Verkehrsbedingungen
dies zulassen.
Falls die Leuchte weiterhin leuchtet, ist zu
wenig Additiv vorhanden.
Für weitere Informationen zur Überprüfung
der Füllstände siehe entsprechende Rubrik.
Bei einem Neuwagen kann es bei
den ersten Regenerierungen des
Partikelfilters verbrannt riechen, was
nicht außergewöhnlich ist.
Nach längerem Betrieb des Fahrzeugs
bei sehr geringer
g
e
schwindigkeit oder
im Leerlauf kann beim Beschleunigen
ausnahmsweise Wasserdampf am
Auspuff austreten. Dies hat keine
Auswirkung auf das Fahrzeugverhalten
und die
u
m
welt.
Wenn nichts anderes angegeben ist, prüfen Sie bitte folgende Komponenten gemäß den Angaben im Wartungsplan des Herstellers und dies entsprechend der Motorversion Ihres Fahrzeugs.
Lassen Sie sie andernfalls im Pe ugeOt- Händlernetz oder in einer qualifizierten Fachwerkstatt kontrollieren.
Lesen Sie bei Arbeiten an der 12V-Batterie
im entsprechenden Abschnitt nach, welche
Vorsichtsmaßnahmen Sie vor jedem
e
i
ngriff
treffen sollten. Je nach
u
m
weltbedingungen (hohe
Staubkonzentration in der Luft...) und
Beanspruchung des Fahrzeugs (Fahren
im Stadtverkehr...), tauschen Sie diese
nötigenfalls doppelt so oft aus .
ei

n verschmutzter Innenraumfilter kann die
Leistung der Klimaanlage beeinträchtigen und
unangenehme
g
er
üche erzeugen.durch ein kurzzeitiges Aufleuchten dieser
Kontrollleuchten und eine Meldung auf der
Multifunktionsanzeige angezeigt.
7
Praktische tipps

222
508_de_Chap07_info-pratiques_ed01-2016
Schaltgetriebe
Das getriebe ist wartungsfrei (kein
Ölwechsel).
Lesen Sie im Wartungsplan des
Herstellers nach, in welchen
Abständen das g
e
triebe kontrolliert
werden muss.
Automatikgetriebe
Das Automatikgetriebe ist
wartungsfrei (kein Ölwechsel).
Lesen Sie im Wartungsplan des
Herstellers nach, in welchen
Abständen das
g
e
triebe kontrolliert
werden muss.
Der Verschleiß der Bremsen ist vom Fahrstil
abhängig, vor allem bei Fahrzeugen, die
im Stadtverkehr und auf kurzen Strecken
eingesetzt werden. Deshalb kann eine
Kontrolle der Bremsen auf ihren Zustand auch zwischen
den Wartungen des Fahrzeugs erforderlich sein.
Neben einem Leck im Bremskreis weist ein Absinken
des Bremsflüssigkeitsstandes auf eine Abnutzung der
Bremsbeläge hin.
Bremsbeläge
Bezüglich der Kontrolle
des Abnutzungsgrades der
Bremsscheiben wenden Sie sich
bitte an das P
e

uge
Ot-
Händlernetz
oder eine qualifizierte Fachwerkstatt.
Abnutzung der
Bremsscheiben Elektrische Feststellbremse
Die elektrische Feststellbremse erfordert keine besondere
Kontrolle. Bei Auftreten eines Problems (siehe Kapitel
"Fahrbetrieb - Abschnitt
e
l
ektrische Feststellbremse -
Funktionsstörungen"), sollten Sie jedoch das System
von einem Vertreter des P
e

uge
Ot-
Händlernetzes oder
durch eine qualifizierte Fachwerkstatt überprüfen lassen.
Ver wenden Sie nur von Pe ugeOt
empfohlene Produkte oder solche von
gleicher Qualität und mit gleichwertigen
ei

genschaften.
um d

en Betrieb so wichtiger Bauteile
wie der Bremsanlage zu optimieren,
hat P
e

uge
Ot
spezielle Produkte
ausgewählt und hält diese für Sie bereit.
Nach einer Autowäsche, bei
Feuchtigkeit oder bei winterlichen
Bedingungen können Bremsscheiben
und Bremsbeläge mit Raureif oder
e
i
s
beschlagen: die Bremsleistung kann
dadurch beeinträchtigt sein.
t
r
eten Sie
wiederholt leicht auf die Bremse, um
diese zu enteisen und zu trocknen.
Feststellbremse
Wenn die Feststellbremse zu viel
Spiel hat oder wenn man feststellt,
dass sie an Wirksamkeit verloren
hat, muss sie auch zwischen zwei
Wartungen neu eingestellt werden.
Die Feststellbremse muss von einem Vertreter
des P
e

uge
Ot-
Händlernetzes oder durch eine
qualifizierte Fachwerkstatt überprüft werden. Für weitere Informationen zur elektrischen
Feststellbremse siehe entsprechende Rubrik.
Praktische tipps
