176 Fahrzeugpflege
Warnhinweis
Bedeutung der Symbole:
.Funken, offene Flammen oder
Rauch vermeiden.
. Augenschutz tragen. Explosive
Gase können Erblindung oder
Verletzungen verursachen.
. Fahrzeugbatterie außerhalb der
Reichweite von Kindern halten.
. Die Fahrzeugbatterie enthält
Schwefelsäure, die zu Erblin-
dung oder ernsten Verätzungen
führen kann.
. Für weitere Informationen siehe
Betriebsanleitung. .
Rund um die Fahrzeugbatterie
können explosive Gase
auftreten.
Wischblatt ersetzen
Wischerblätter an der
Windschutzscheibe
Wischerarm anheben. Entriege-
lungshebel drücken und Wischer-
blatt abnehmen.
Wischerblatt leicht abgewinkelt am
Wischerarm ansetzen und drücken,
bis es einrastet.
Wischerarm vorsichtig absenken.
Wischerblatt an der
Heckscheibe
Wischerarm anheben. Wischerblatt
im leichten Winkel zum Wischerarm
nach unten drücken, bis es freige-
geben wird.
Wischerblatt in leichtem Winkel am
Wischerarm befestigen und
drücken, bis es einrastet.
Wischerarm vorsichtig absenken.

OPEL Karl Owner Manual (GMK-Localizing-Germany-9231165) - 2016 - crc -
9/10/15
Fahrzeugpflege 177
Glühlampenwechsel
Zündung ausschalten und betreff-
enden Schalter ausschalten bzw.
Türen schließen.
Neue Glühlampe nur am Sockel
halten! Den Glaskolben der
Glühlampe nicht mit bloßen Händen
berühren.
Zum Wechseln nur den gleichen
Glühlampentyp verwenden.
Scheinwerferlampen von innen im
Motorraum austauschen.
Lampenkontrolle
Nach dem Auswechseln einer
Glühlampe Zündung einschalten,
Licht betätigen und dieses kontrol-
lieren.

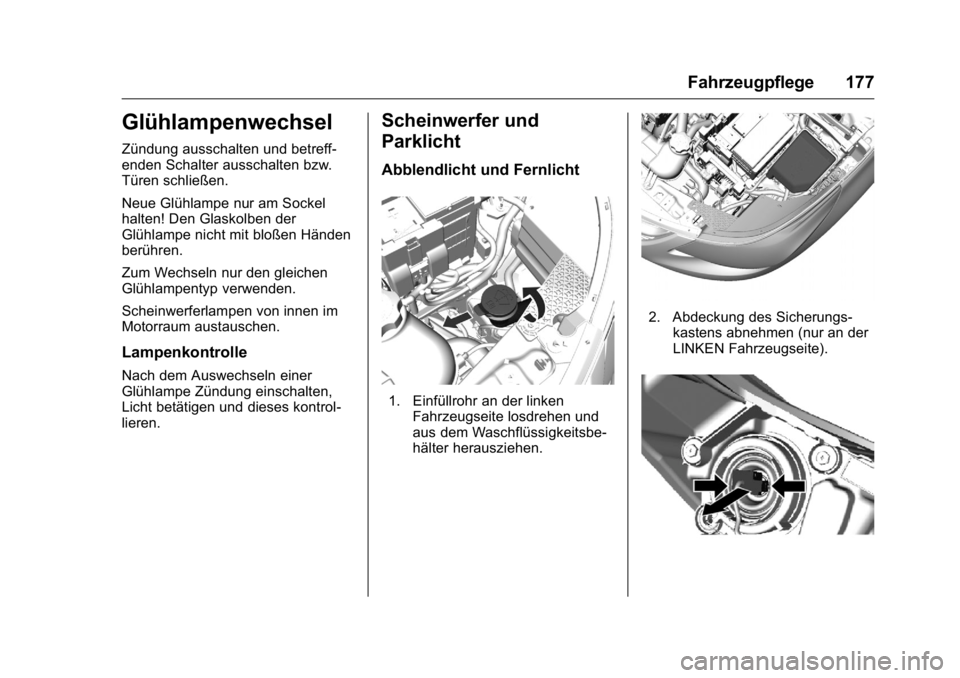

Scheinwerfer und
Parklicht

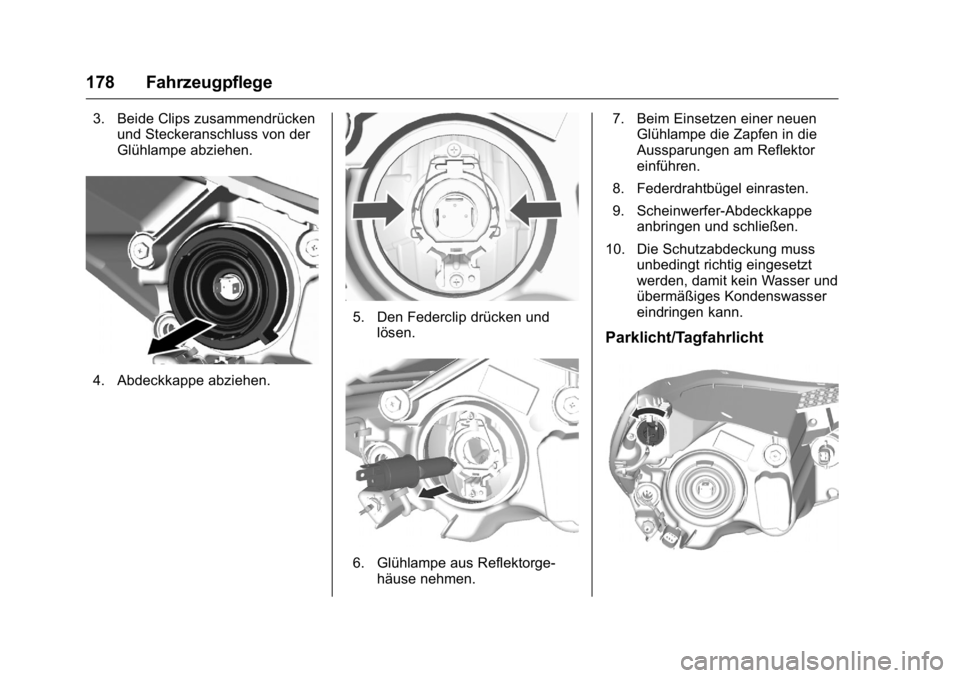

Abblendlicht und Fernlicht
1. Einfüllrohr an der linkenFahrzeugseite losdrehen und
aus dem Waschflüssigkeitsbe-
hälter herausziehen.
2. Abdeckung des Sicherungs-kastens abnehmen (nur an der
LINKEN Fahrzeugseite).

OPEL Karl Owner Manual (GMK-Localizing-Germany-9231165) - 2016 - crc -
9/10/15
178 Fahrzeugpflege
3. Beide Clips zusammendrückenund Steckeranschluss von der
Glühlampe abziehen.
4. Abdeckkappe abziehen.
5. Den Federclip drücken und
lösen.
6. Glühlampe aus Reflektorge-häuse nehmen. 7. Beim Einsetzen einer neuen
Glühlampe die Zapfen in die
Aussparungen am Reflektor
einführen.
8. Federdrahtbügel einrasten.
9. Scheinwerfer-Abdeckkappe anbringen und schließen.
10. Die Schutzabdeckung muss unbedingt richtig eingesetzt
werden, damit kein Wasser und
übermäßiges Kondenswasser
eindringen kann.
Parklicht/Tagfahrlicht

OPEL Karl Owner Manual (GMK-Localizing-Germany-9231165) - 2016 - crc -
9/10/15
Fahrzeugpflege 179
1. Abdeckung des Sicherungs-kastens abnehmen (nur an der
LINKEN Fahrzeugseite).
2. Die Lampenfassung nach links drehen und herausnehmen.
3. Die Lampe aus der Fassunglösen und austauschen.
4. Die Lampenfassung in den Reflektor setzen und rechts-
herum drehen.

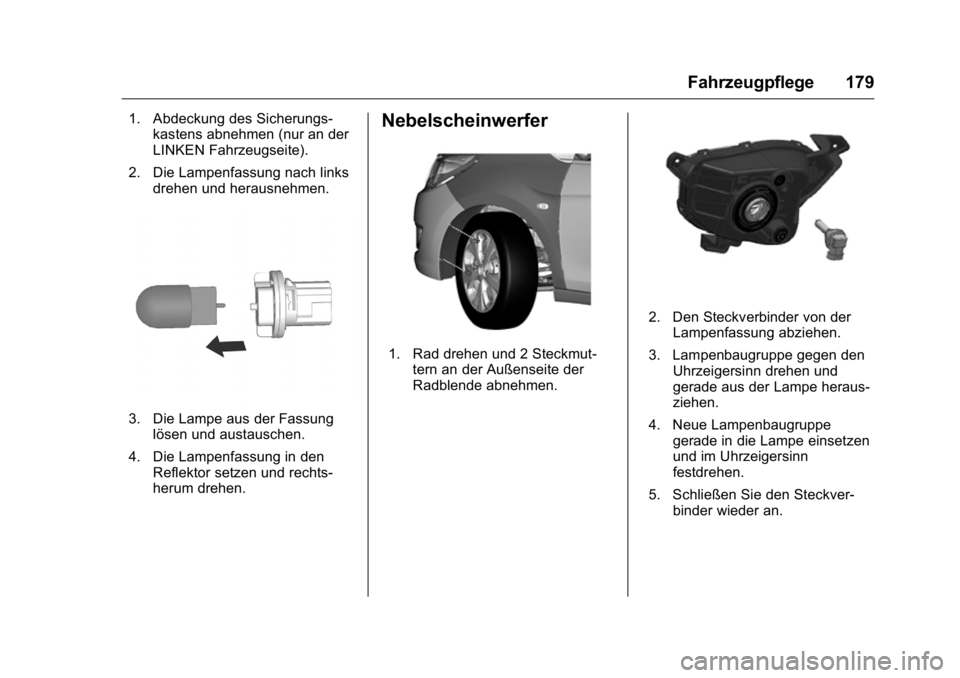

Nebelscheinwerfer
1. Rad drehen und 2 Steckmut-tern an der Außenseite der
Radblende abnehmen.
2. Den Steckverbinder von der
Lampenfassung abziehen.
3. Lampenbaugruppe gegen den Uhrzeigersinn drehen und
gerade aus der Lampe heraus-
ziehen.
4. Neue Lampenbaugruppe gerade in die Lampe einsetzen
und im Uhrzeigersinn
festdrehen.
5. Schließen Sie den Steckver- binder wieder an.

OPEL Karl Owner Manual (GMK-Localizing-Germany-9231165) - 2016 - crc -
9/10/15
180 Fahrzeugpflege

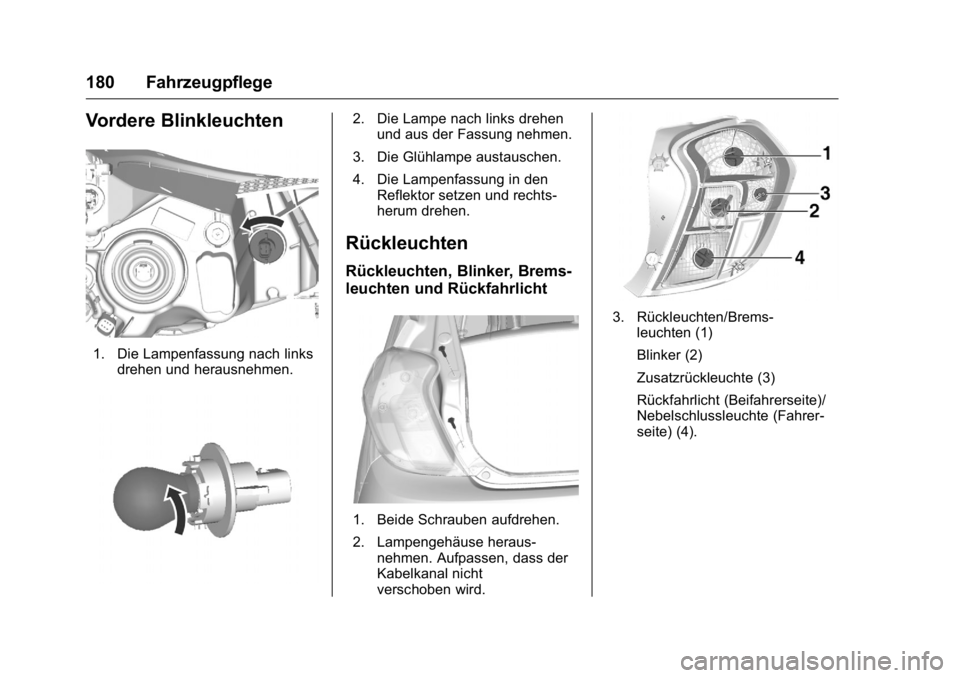

Vordere Blinkleuchten
1. Die Lampenfassung nach linksdrehen und herausnehmen.
2. Die Lampe nach links drehenund aus der Fassung nehmen.
3. Die Glühlampe austauschen.
4. Die Lampenfassung in den Reflektor setzen und rechts-
herum drehen.
Rückleuchten
Rückleuchten, Blinker, Brems-
leuchten und Rückfahrlicht
1. Beide Schrauben aufdrehen.
2. Lampengehäuse heraus-nehmen. Aufpassen, dass der
Kabelkanal nicht
verschoben wird.
3. Rückleuchten/Brems-leuchten (1)
Blinker (2)
Zusatzrückleuchte (3)
Rückfahrlicht (Beifahrerseite)/
Nebelschlussleuchte (Fahrer-
seite) (4).

OPEL Karl Owner Manual (GMK-Localizing-Germany-9231165) - 2016 - crc -
9/10/15
Fahrzeugpflege 181

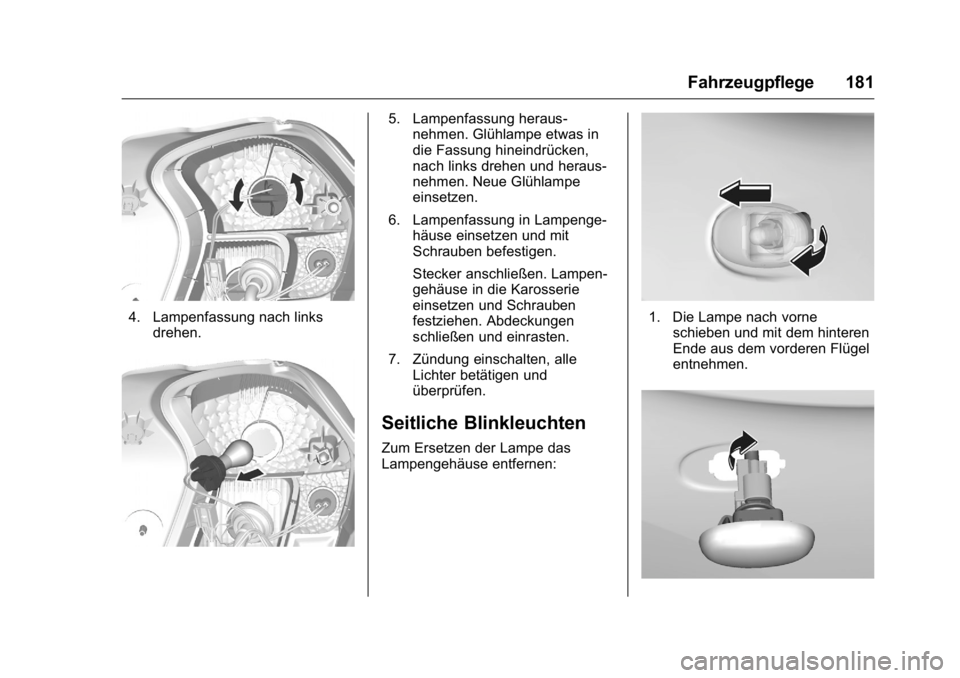

4. Lampenfassung nach linksdrehen.
5. Lampenfassung heraus-nehmen. Glühlampe etwas in
die Fassung hineindrücken,
nach links drehen und heraus-
nehmen. Neue Glühlampe
einsetzen.
6. Lampenfassung in Lampenge- häuse einsetzen und mit
Schrauben befestigen.
Stecker anschließen. Lampen-
gehäuse in die Karosserie
einsetzen und Schrauben
festziehen. Abdeckungen
schließen und einrasten.
7. Zündung einschalten, alle Lichter betätigen und
überprüfen.
Seitliche Blinkleuchten
Zum Ersetzen der Lampe das
Lampengehäuse entfernen:
1. Die Lampe nach vorneschieben und mit dem hinteren
Ende aus dem vorderen Flügel
entnehmen.

OPEL Karl Owner Manual (GMK-Localizing-Germany-9231165) - 2016 - crc -
9/10/15
182 Fahrzeugpflege
2. Lampenfassung linksherumdrehen, um sie aus dem
Gehäuse zu entfernen.
3. Die Lampe aus der Fassung
ziehen und ersetzen.
4. Lampenfassung einsetzen und nach rechts drehen.
5. Das vordere Ende in den vorderen Flügel einsetzen,
nach vorne schieben und das
hintere Ende einsetzen.
Dritte Bremsleuchte
(CHMSL)
LEDs nur in einer Werkstatt
ersetzen lassen.

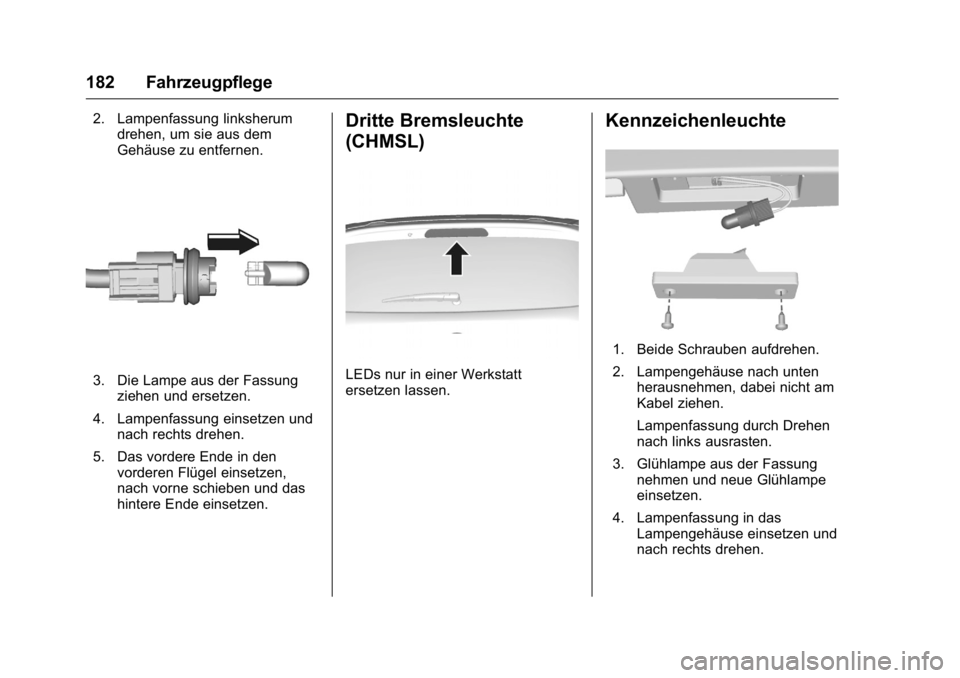

Kennzeichenleuchte
1. Beide Schrauben aufdrehen.
2. Lampengehäuse nach untenherausnehmen, dabei nicht am
Kabel ziehen.
Lampenfassung durch Drehen
nach links ausrasten.
3. Glühlampe aus der Fassung nehmen und neue Glühlampe
einsetzen.
4. Lampenfassung in das Lampengehäuse einsetzen und
nach rechts drehen.

OPEL Karl Owner Manual (GMK-Localizing-Germany-9231165) - 2016 - crc -
9/10/15
Fahrzeugpflege 183
5. Lampengehäuse einsetzen undmit einem Schraubendreher
befestigen.
Innenbeleuchtung
Innenleuchten
1. Zum Ausbauen mit einemSchraubendreher mit flachem
Blatt die gegenüberliegende
Seite des Lichtschalters aushe-
beln (dabei darauf achten, dass
keine Kratzer entstehen).
2. Die Glühbirne herausnehmen.
3. Die Glühbirne ersetzen.
4. Die Lampenbaugruppe wieder einbauen.

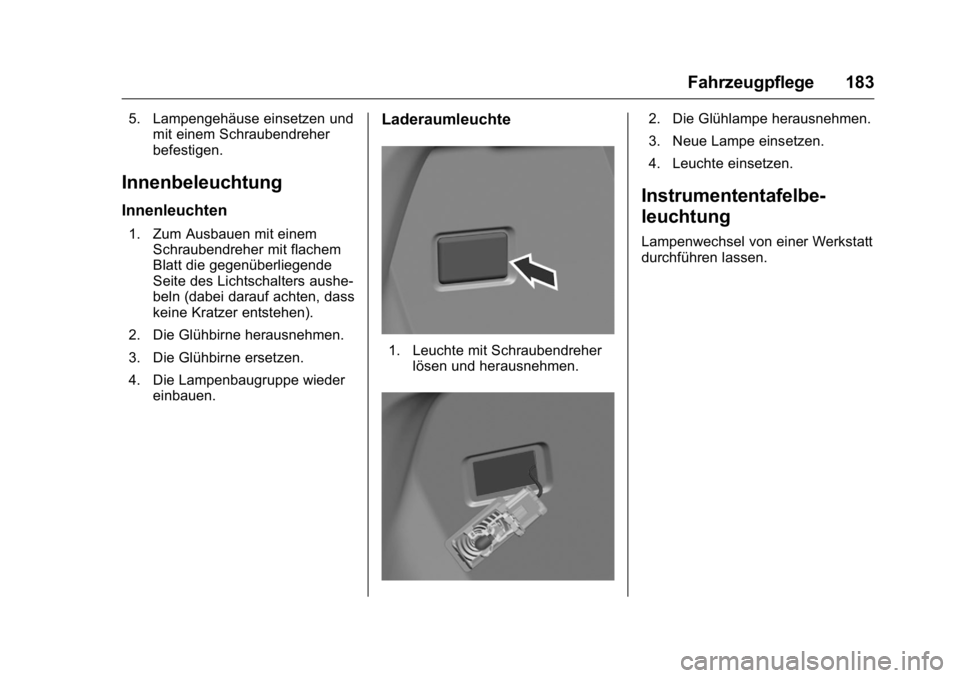

Laderaumleuchte
1. Leuchte mit Schraubendreherlösen und herausnehmen.
2. Die Glühlampe herausnehmen.
3. Neue Lampe einsetzen.
4. Leuchte einsetzen.
Instrumententafelbe-
leuchtung
Lampenwechsel von einer Werkstatt
durchführen lassen.
