104 Infotainment System
1.P
.Bei ausgeschaltetem Gerät
drücken, um das Gerät
einzuschalten.
. Bei eingeschaltetem Gerät
gedrückt halten, um das
Gerät auszuschalten.
. Bei eingeschaltetem Gerät
kurz drücken, um die
Stummschaltung ein- bzw.
auszuschalten.
. Zur Lautstärkeregelung
drehen.
2. RADIO
Radiomodus auswählen. Mit
jedem Drücken auf RADIO
wechselt das System in den
jeweils nächsten Modus
(AM-Radio →FM-Radio →
AM-Radio →….).
3. MEDIA
Ruft den Zubehörmodus auf. 4. Anzeige
Display zur Anzeige von
Wiedergabe-, Empfangs- und
Menüstatus und von Informa-
tionen.
5.
g/d(Suchlauf)
Kurz drücken, um automatisch
einen Sender mit besserem
Empfang zu suchen.
goderdgedrückt halten,
um den Sender kontinuierlich
zu wechseln, bis die Taste
wieder losgelassen wird. Beim
Loslassen wird die aktuell
angezeigte Frequenz beibe-
halten oder der nächste Sender
gesucht.
6. TONE (Klang)
Ruft den Modus Klangeinstel-
lungen auf.
7. ZURÜCK
Bricht die Eingabe ab oder
kehrt zum vorigen Menü
zurück. 8.
MENÜ
.
Drehen, um einen Sender
auf dem Listenbildschirm zu
suchen oder die Einstel-
lungen/Werte zu ändern
oder zu verschieben.
. Drücken, um das aktuelle
Menü anzuzeigen oder
Konfigurationseinstellungen
und -werte zu bestätigen.
9. AUX -Anschluss Zum Anschließen eines
externen Audiogeräts.
10. –Tasten
. Im Radiomodus:
Kurz drücken, um den
zuletzt gespeicherten
Radiosender aufzurufen.
Gedrückt halten, um den
aktuellen Radiosender auf
der Favoritenseite zu
speichern.
. Im Menümodus:
Drücken, um die mit –
verknüpfte Funktion auszu-
wählen.

OPEL Karl Owner Manual (GMK-Localizing-Germany-9231165) - 2016 - crc -
9/10/15
Infotainment System 105
11.FAV(Favoriten)
Wählt die Seite der gespei-
cherten Favoritenkanäle aus.
Audiofernbedienung am
Lenkrad: Option
R300 BT
1.b(Wählen): bei vorhandener
Bluetooth-Funktion
. Drücken, um einen Anruf
anzunehmen oder die
zuletzt gewählten Nummern
aufzurufen. Bei aktivierter
Siri-Funktion wird Siri
wieder aktiviert. .
Gedrückt halten, um die
Liste der gewählten
Rufnummern zu öffnen oder
während eines Gespräches
zwischen Freisprechfunk-
tion und privatem Modus
umzuschalten.
. Wenn das iPhone
angeschlossen ist, gedrückt
halten, um die Siri-Funktion
aufzurufen.
2. SRC (Quelle) /
_/^(Suchen)
.
_/^nach oben bzw. unten
drehen:
Im Radiomodus wird
zwischen den unter den
Speichertasten –gespei-
cherten Sendern
gewechselt.
In den Modi USB/iPod/
Bluetooth-Audio wird die
Datei gewechselt.
.
_/^drehen und halten:
Im Radiomodus wird ein
Sendersuchlauf ausgeführt. In den Modi USB/iPod/
Bluetooth-Audio wird ein
schneller Rück- oder
Vorlauf in der Datei ausge-
führt.
. SRC drücken, um die
Audioquelle zu wechseln.
3. +
x-(Lautstärke)
. Drücken, um die Lautstärke
zu erhöhen oder zu
verringern.
. Gedrückt halten, um die
Lautstärke schnell zu
erhöhen oder zu verringern.
4.
$(Stummschaltung) /c
(Auflegen)
.
$/cwährend der
Musikwiedergabe drücken,
um die Stummschaltung
ein- oder auszuschalten.
.
$/cgedrückt halten,
um den Anruf abzuweisen
oder zu beenden (bei
vorhandener Bluetooth-
Funktion).

OPEL Karl Owner Manual (GMK-Localizing-Germany-9231165) - 2016 - crc -
9/10/15
106 Infotainment System

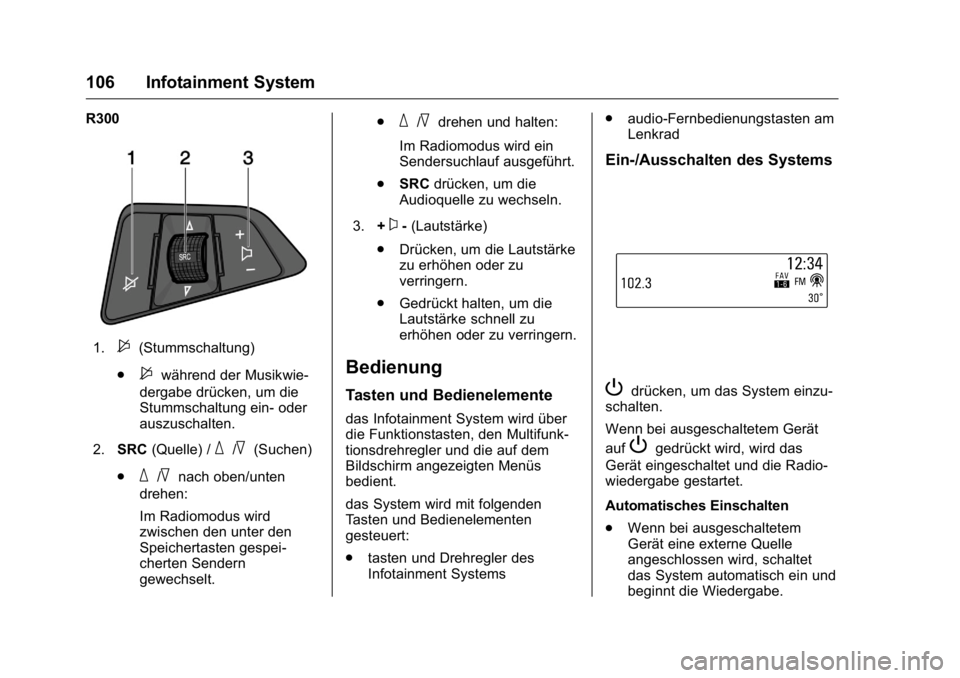

R300
1.$(Stummschaltung)
.
$während der Musikwie-
dergabe drücken, um die
Stummschaltung ein- oder
auszuschalten.
2. SRC (Quelle) /
_/^(Suchen)
.
_/^nach oben/unten
drehen:
Im Radiomodus wird
zwischen den unter den
Speichertasten gespei-
cherten Sendern
gewechselt. .
_/^drehen und halten:
Im Radiomodus wird ein
Sendersuchlauf ausgeführt.
. SRC drücken, um die
Audioquelle zu wechseln.
3. +
x-(Lautstärke)
. Drücken, um die Lautstärke
zu erhöhen oder zu
verringern.
. Gedrückt halten, um die
Lautstärke schnell zu
erhöhen oder zu verringern.
Bedienung
Tasten und Bedienelemente
das Infotainment System wird über
die Funktionstasten, den Multifunk-
tionsdrehregler und die auf dem
Bildschirm angezeigten Menüs
bedient.
das System wird mit folgenden
Tasten und Bedienelementen
gesteuert:
.tasten und Drehregler des
Infotainment Systems .
audio-Fernbedienungstasten am
Lenkrad
Ein-/Ausschalten des Systems
Pdrücken, um das System einzu-
schalten.
Wenn bei ausgeschaltetem Gerät
auf
Pgedrückt wird, wird das
Gerät eingeschaltet und die Radio-
wiedergabe gestartet.
Automatisches Einschalten
. Wenn bei ausgeschaltetem
Gerät eine externe Quelle
angeschlossen wird, schaltet
das System automatisch ein und
beginnt die Wiedergabe.

OPEL Karl Owner Manual (GMK-Localizing-Germany-9231165) - 2016 - crc -
9/10/15
Infotainment System 107
Wenn die Verbindung getrennt
wird, schaltet das Gerät automa-
tisch wieder aus.
. Wenn ein Anruf empfangen oder
initiiert wird, wird das Gerät
eingeschaltet und die angefor-
derte Aktion ausgeführt.
Wenn die Aktion beendet wird,
schaltet das Gerät automatisch
wieder aus.
. Wenn eine Taste des HLK-Sys-
tems (Heizung, Lüftung, Klima)
betätigt wird, schaltet das Gerät
automatisch ein und führt den
angeforderten Vorgang aus.
Wenn innerhalb von 5 Sekunden
keine Aktion ausgewählt wird,
schaltet das Gerät automatisch
wieder aus.

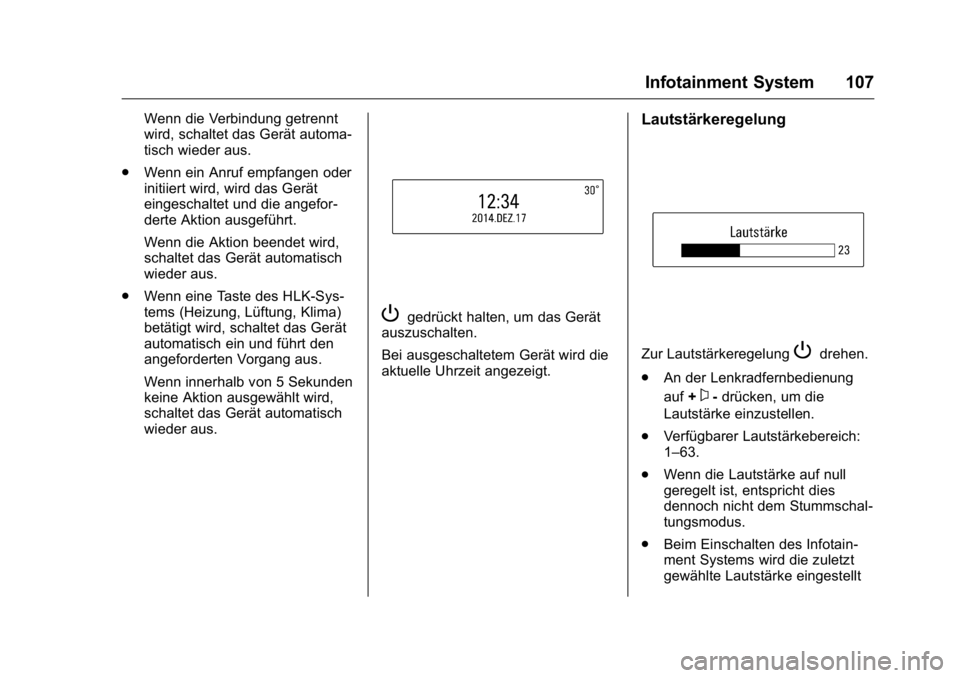

Pgedrückt halten, um das Gerät
auszuschalten.
Bei ausgeschaltetem Gerät wird die
aktuelle Uhrzeit angezeigt.
Lautstärkeregelung
Zur LautstärkeregelungPdrehen.
. An der Lenkradfernbedienung
auf +
x-drücken, um die
Lautstärke einzustellen.
. Verfügbarer Lautstärkebereich:
1–63.
. Wenn die Lautstärke auf null
geregelt ist, entspricht dies
dennoch nicht dem Stummschal-
tungsmodus.
. Beim Einschalten des Infotain-
ment Systems wird die zuletzt
gewählte Lautstärke eingestellt

OPEL Karl Owner Manual (GMK-Localizing-Germany-9231165) - 2016 - crc -
9/10/15
108 Infotainment System
(sofern diese nicht die zulässige
Lautstärke beim Einschalten
überschreitet).

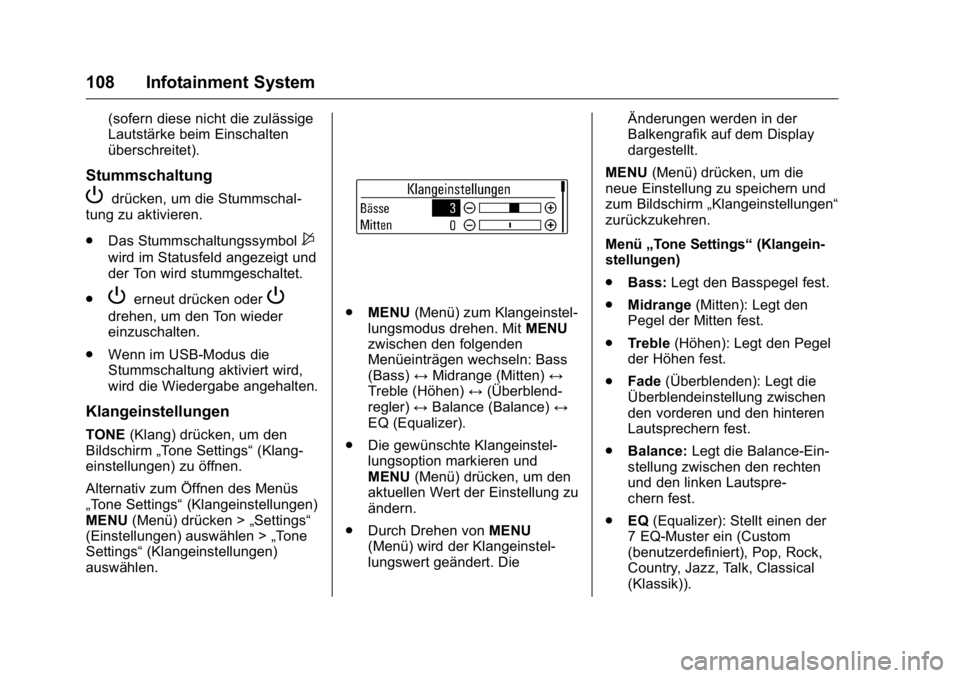

Stummschaltung
Pdrücken, um die Stummschal-
tung zu aktivieren.
. Das Stummschaltungssymbol
$
wird im Statusfeld angezeigt und
der Ton wird stummgeschaltet.
.
Perneut drücken oderP
drehen, um den Ton wieder
einzuschalten.
. Wenn im USB-Modus die
Stummschaltung aktiviert wird,
wird die Wiedergabe angehalten.
Klangeinstellungen
TONE (Klang) drücken, um den
Bildschirm „Tone Settings“ (Klang-
einstellungen) zu öffnen.
Alternativ zum Öffnen des Menüs
„Tone Settings“ (Klangeinstellungen)
MENU (Menü) drücken > „Settings“
(Einstellungen) auswählen > „Tone
Settings“ (Klangeinstellungen)
auswählen.
. MENU (Menü) zum Klangeinstel-
lungsmodus drehen. Mit MENU
zwischen den folgenden
Menüeinträgen wechseln: Bass
(Bass) ↔Midrange (Mitten) ↔
Treble (Höhen) ↔(Überblend-
regler) ↔Balance (Balance) ↔
EQ (Equalizer).
. Die gewünschte Klangeinstel-
lungsoption markieren und
MENU (Menü) drücken, um den
aktuellen Wert der Einstellung zu
ändern.
. Durch Drehen von MENU
(Menü) wird der Klangeinstel-
lungswert geändert. Die Änderungen werden in der
Balkengrafik auf dem Display
dargestellt.
MENU (Menü) drücken, um die
neue Einstellung zu speichern und
zum Bildschirm „Klangeinstellungen“
zurückzukehren.
Menü „Tone Settings“ (Klangein-
stellungen)
. Bass: Legt den Basspegel fest.
. Midrange (Mitten): Legt den
Pegel der Mitten fest.
. Treble (Höhen): Legt den Pegel
der Höhen fest.
. Fade (Überblenden): Legt die
Überblendeinstellung zwischen
den vorderen und den hinteren
Lautsprechern fest.
. Balance: Legt die Balance-Ein-
stellung zwischen den rechten
und den linken Lautspre-
chern fest.
. EQ (Equalizer): Stellt einen der
7 EQ-Muster ein (Custom
(benutzerdefiniert), Pop, Rock,
Country, Jazz, Talk, Classical
(Klassik)).

OPEL Karl Owner Manual (GMK-Localizing-Germany-9231165) - 2016 - crc -
9/10/15
Infotainment System 109
.Der Bereich für die Klangeinstel-
lungswerte liegt zwischen -12
und +12.
Funktionsauswahl
AM-/FM-Radio und DAB
RADIO drücken, um die AM-, FM-
oder DAB-Funktion auszuwählen.
MENU (Menü) drücken, um das
AM-, FM- oder DAB-Menü mit den
Optionen zur Auswahl der Radio-
sender zu öffnen. Wiedergabe im Modus USB/iPod/
Bluetooth-Musik oder AUX
(externe Audioquelle)
MEDIA
drücken, um die Funktionen
des Audio-Players auszuwählen.
Mit jedem Drücken auf MEDIA
wechselt das System zwischen den
verschiedenen Modi: USB/iPod →
AUX →Bluetooth-Musik →USB/
iPod →...
MENU (Menü) drücken, um das
Menü mit Optionen zur jeweiligen
Funktion bzw. das betreffende
Gerätemenü zu öffnen. Bluetooth-Freisprecheinrichtung
PHONE
(Telefon) drücken, um die
Bluetooth-Freisprechfunktion aufzu-
rufen.

OPEL Karl Owner Manual (GMK-Localizing-Germany-9231165) - 2016 - crc -
9/10/15
110 Infotainment System

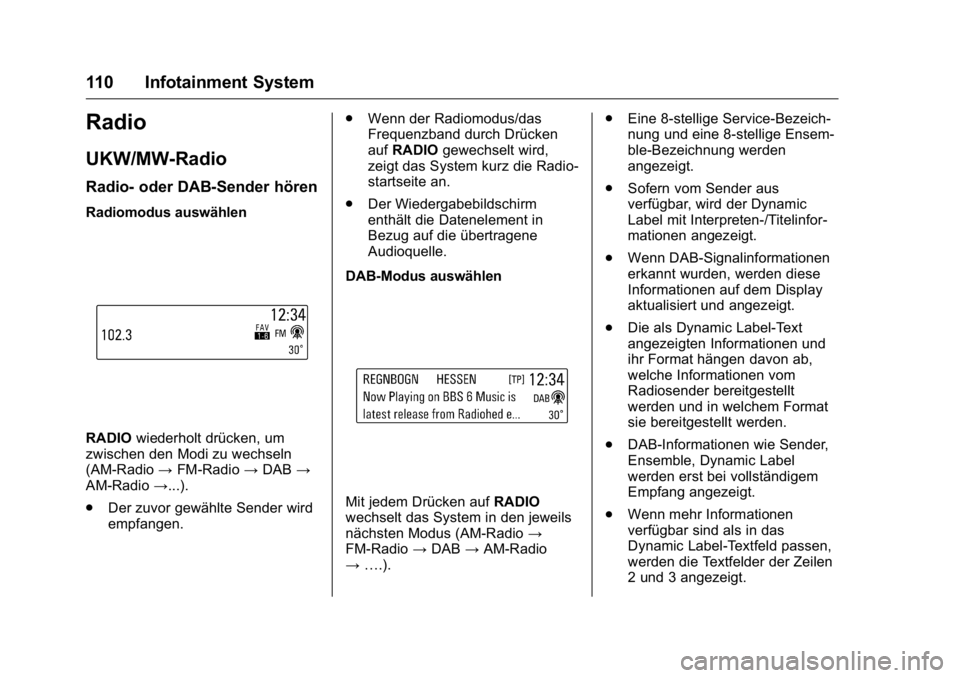

Radio
UKW/MW-Radio
Radio- oder DAB-Sender hören
Radiomodus auswählen
RADIOwiederholt drücken, um
zwischen den Modi zu wechseln
(AM-Radio →FM-Radio →DAB →
AM-Radio →...).
. Der zuvor gewählte Sender wird
empfangen. .
Wenn der Radiomodus/das
Frequenzband durch Drücken
auf RADIO gewechselt wird,
zeigt das System kurz die Radio-
startseite an.
. Der Wiedergabebildschirm
enthält die Datenelement in
Bezug auf die übertragene
Audioquelle.
DAB-Modus auswählen
Mit jedem Drücken auf RADIO
wechselt das System in den jeweils
nächsten Modus (AM-Radio →
FM-Radio →DAB →AM-Radio
→ ….). .
Eine 8-stellige Service-Bezeich-
nung und eine 8-stellige Ensem-
ble-Bezeichnung werden
angezeigt.
. Sofern vom Sender aus
verfügbar, wird der Dynamic
Label mit Interpreten-/Titelinfor-
mationen angezeigt.
. Wenn DAB-Signalinformationen
erkannt wurden, werden diese
Informationen auf dem Display
aktualisiert und angezeigt.
. Die als Dynamic Label-Text
angezeigten Informationen und
ihr Format hängen davon ab,
welche Informationen vom
Radiosender bereitgestellt
werden und in welchem Format
sie bereitgestellt werden.
. DAB-Informationen wie Sender,
Ensemble, Dynamic Label
werden erst bei vollständigem
Empfang angezeigt.
. Wenn mehr Informationen
verfügbar sind als in das
Dynamic Label-Textfeld passen,
werden die Textfelder der Zeilen
2 und 3 angezeigt.

OPEL Karl Owner Manual (GMK-Localizing-Germany-9231165) - 2016 - crc -
9/10/15
Infotainment System 111
.Wenn keine Senderinforma-
tionen verfügbar sind, das
Ensemble aber bekannt ist, wird
die Senderbeschriftung durch
den Text „No Label “(keine
Bezeichnung) ersetzt.
. Wenn keine Ensemble-Informa-
tionen verfügbar sind, der
Sender aber bekannt ist, wird
die Ensemble-Beschriftung
durch den Text „No Label“
(keine Bezeichnung) ersetzt.
. Wenn keine Sender- oder
Ensemble-Informationen
verfügbar sind, wird auf dem
Display die DAB-Blocknummer
und Frequenz angezeigt (z. B.
„10C, 213.360).
. Wenn ein DAB+-Sender einge-
stellt ist, werden dem Benutzer
standardmäßig der Dynamic
Label-Text und eine Variante für
Interpret und Lied angezeigt. Es
werden keine weiteren Varia-
tionen des Dynamic Label Plus
angezeigt.
. Wenn ein DAB+-Sender einge-
stellt ist und vom Radiosender
keine Informationen verfügbar sind, wird der Dynamic Label-
Text mit dem standardmäßigen
Dynamic Label-Text aufgefüllt.
Sendersuche
g/ddrücken, um automatisch
nach einem Radiosender mit
besserem Empfang zu suchen.
g/dgedrückt halten, um den
Sender kontinuierlich zu wechseln,
bis die Taste wieder losgelassen
wird. Nach dem Loslassen sucht
das System nach dem nächsten
Sender.
DAB-Servicekomponente suchen
g/ddrücken, um automatisch
einen Sender des Ensembles mit
besserem Empfang zu suchen.
g/dgedrückt halten, um
fortwährend den Sender und das
Ensemble zu wechseln, bis die
Taste wieder losgelassen wird. Nach
dem Loslassen wird der aktuell
angezeigte Sender beibehalten oder
der nächste Sender gesucht.
. Wenn der nächste oder vorige
Sender in einem anderen
Ensemble enthalten ist, wird der erste oder letzte gut empfang-
bare Sender dieses Ensembles
eingestellt.
. Wenn keine Sender mit gutem
Empfang verfügbar sind, wird
auf dem Display „No DAB
Stations Available “(Keine
DAB-Sender verfügbar)
angezeigt.
Verknüpfen des DAB-Service
Im DAB-Modus auf MENU(Menü)
drücken > MENU(Menü) zur
DAB-Linking-Funktion drehen >
MENU drücken, um die DAB-Lin-
king-Funktion ein- oder auszu-
schalten.
. DAB-Linking-Funktion:
DAB to DAB linking
(DAB-DAB-Linking): Ein
oder Aus
DAB-FM-Linking: Ein oder Aus
. Wenn das DAB-DAB-Linking auf
den Status „On“(Ein) gesetzt ist
und der Empfang des aktuell
eingestellten DAB-Senders zu
