2016 OPEL KARL stop start

OPEL Karl Owner Manual (GMK-Localizing-Germany-9231165) - 2016 - crc -
9/10/15
10 Kurz und bündig
1. Elektrische Fensterbetätigungauf Seite Elektrische Fenster-
betätigung 027
ii.
Zentralverriegelung auf Seite
Zentralverriegelung 021
ii.
2. Außenspiegel auf Seite Konvexspiegel 026
ii.
3. Geschwindigkeitsregler, Geschwindigkeitsbegrenzer auf
Seite Fahrerassistenzsysteme
0 161
ii.
Lenkradheizung auf Seite
Lenkradheizung 060
ii.
4. Blinker, Lichthupe, Abblendlicht und Fernlicht auf Seite Blinker
0 93
ii.
Beleuchtung beim Aussteigen
auf Seite Beleuchtung beim
Aussteigen 097
ii.
Parklicht auf Seite Parklicht
0 94
ii.
5. Seitliche Belüftungsdüsen auf Seite Starre Belüftungsdüsen
0 144
ii.
6. Instrumente auf Seite Lenkrad-
einstellung 060
ii. 7. Driver Information Center auf
Seite Driver Information Center
(DIC) 076
ii.
8. Fernbedienung am Lenkrad auf Seite Fernbedienung am
Lenkrad 060
ii.
9. Windschutzscheibenwischer, Windschutzscheibenwaschan-
lage, Heckwischer, Heckschei-
benwaschanlage auf Seite
Scheibenwischer und Wasch-
anlage 061
ii.
10. Mittlere Belüftungsdüsen auf Seite Verstellbare Belüftungs-
düsen 0144
ii.
11. Warnblinker auf Seite Warnblinker 093
ii.
12. Info-Display auf Seite Übersicht
0 100
ii.
13. Infotainment System auf Seite Bedienung 0106
ii.
14. Handschuhfach auf Seite Handschuhfach 053
ii.
15. Klimatisierungssystem auf Seite Elektronische Klimatisie-
rungsautomatik 0140
ii. 16. Schalthebel, Schaltgetriebe auf
Seite Schaltgetriebe 0154
ii.
17. Parkbremse auf Seite Parkbremse 0155
ii.
18. Zündschloss mit Lenkradsperre auf Seite Zündschlossstel-
lungen 0148
ii.
19. Hupe auf Seite Hupe061
ii.
Fahrer-Airbag auf Seite
Airbag-System 038
ii.
20. Lenkradeinstellung auf Seite Lenkradeinstellung 060
ii.
21. Motorhaubenentriegelungsgriff auf Seite Motorhaube 0171
ii.
22. Sicherungskasten auf Seite Sicherungen 0184
ii.
23. Traktionskontrolle auf Seite Traktionskontrolle 0156
ii.
Stopp-Start-System auf Seite
Stopp-Start-System 0149
ii.
City-Modus auf Seite Elektroni-
sche Stabilitätsregelung (ESC)
0 157
ii.
Spurassistent auf Seite
Spurassistent 0164
ii.

OPEL Karl Owner Manual (GMK-Localizing-Germany-9231165) - 2016 - crc -
9/10/15
Kurz und bündig 15
Motor anlassen
Vor dem Losfahren prüfen
.Reifendruck und -zustand0
Reifendruck 0190ii.
. Motorölstand und Flüssigkeits-
stände
0Motoröl 0172ii.
. Alle Scheiben, Spiegel, Außen-
beleuchtung und Kennzeichen
sind funktionsfähig und frei von
Schmutz, Schnee und Eis.
. Spiegel, Sitze und Sicherheits-
gurte sind richtig eingestellt
0
Konvexspiegel 026ii,Sitzposition
0 32ii,Dreipunkt-Sicherheitsgurt
0 36ii.
. Bremsfunktion bei geringer
Geschwindigkeit prüfen, beson-
ders wenn die Bremsen
nass sind.
Starten des Motors
.Schlüssel in Stellung 1 drehen.
. Um die Lenkradsperre zu lösen,
Lenkrad etwas bewegen.
. Kupplung und Bremse betätigen.
. Automatikgetriebe auf P oder N.
. Gaspedal nicht betätigen.
. Schlüssel in Position 3 drehen
und loslassen.
0Motor
anlassen 0148
ii.
Stopp-Start-Automatik
Bei geringer Fahrgeschwindigkeit
oder im Stillstand lässt sich der
Autostopp unter bestimmten Bedin-
gungen folgendermaßen aktivieren:
.
kupplungspedal betätigen
. Wählhebel auf Neutral stellen
. Kupplungspedal loslassen
Ein Autostopp wird auf dem
Drehzahlmesser mit der Nadel in
Position „AUTOSTOP“ angezeigt.
Kupplungspedal erneut betätigen,
um den Motor wieder zu starten.

OPEL Karl Owner Manual (GMK-Localizing-Germany-9231165) - 2016 - crc -
9/10/15
16 Kurz und bündig
Stopp-Start-Automatik0Stopp-
Start-System 0149
ii.
Parkmöglichkeiten
{Warnung
.
Stellen Sie das Fahrzeug
nicht auf leicht entzündli-
chen Oberflächen ab. Der
Untergrund könnte sich
durch die hohen Tempera-
turen der Abgasanlage
entzünden.
. Parkbremse immer
anziehen. Schalter
Y
etwa eine Sekunde lang
ziehen.
. Motor ausschalten.
(Fortsetzung)
Warnung
(Fortsetzung)
. Auf ebener Fläche oder an
einem Anstieg vor dem
Abziehen des Zündschlüs-
sels den ersten Gang
einlegen bzw. den
Wählhebel in Position P
bringen. An einer Steigung
zusätzlich Vorderräder vom
Bordstein wegdrehen.
Wenn das Fahrzeug in
einem Gefälle steht, vor
dem Abziehen des
Zündschlüssels den
Rückwärtsgang einlegen
bzw. den Wählhebel auf P
stellen. Zusätzlich Vorder-
räder zum Bordstein
hindrehen.
(Fortsetzung)
Warnung
(Fortsetzung)
. Zündschlüssel vom
Zündschloss abziehen.
Lenkrad drehen, bis
Lenkradsperre spürbar
einrastet.
Bei Fahrzeugen mit
Automatikgetriebe lässt sich
der Schlüssel nur abziehen,
wenn der Wählhebel in
Stellung P ist.
. Schließen Sie die Fenster.
. Fahrzeug durch Drücken auf
Q
an der Funkfernbedienung
verriegeln.
. Diebstahlwarnanlage aktivieren
0Diebstahlwarnanlage 025ii.
. Motorkühlgebläse können auch
nach Abstellen des Motors
laufen
0Altfahrzeugrücknahme
0 171
ii.

OPEL Karl Owner Manual (GMK-Localizing-Germany-9231165) - 2016 - crc -
9/10/15
Sitze und Rückhaltesysteme 35
Stopp-Start-Automatik0Stopp-
Start-System 0149.Sicherheitsgurte
Bei starker Beschleunigung oder
Verzögerung des Fahrzeugs
blockieren die Sicherheitsgurte, um
die Insassen in Sitzposition zu
halten. Dadurch wird die Verlet-
zungsgefahr deutlich verringert.
{Warnung
Den Sicherheitsgurt vor jeder
Fahrt anlegen.
(Fortsetzung)
Warnung
(Fortsetzung)
Nicht angeschnallte Personen
gefährden bei Unfällen die
anderen Fahrzeuginsassen und
sich selbst.
Sicherheitsgurte dürfen immer nur
von einer Person verwendet
werden, nicht von mehreren
Personen gleichzeitig.
0Kindersi-
cherheitssystem 044.
Alle Teile des Gurtsystems regel-
mäßig auf Beschädigungen,
Verschmutzung und ordnungsge-
mäße Funktion überprüfen.
Beschädigte Teile ersetzen lassen.
Nach einem Unfall Gurte und
ausgelöste Gurtstraffer in einer
Werkstatt ersetzen lassen.
Anmerkung
Sicherstellen, dass die Gurte nicht
durch Schuhe oder scharfkantige
Gegenstände beschädigt oder
eingeklemmt werden. Darauf
achten, dass kein Schmutz in die
Gurtaufroller gelangt.

OPEL Karl Owner Manual (GMK-Localizing-Germany-9231165) - 2016 - crc -
9/10/15
Instrumente und Bedienelemente 61
Die Griffbereiche des Lenkrads
werden schneller und auf eine
höhere Temperatur als die anderen
Bereiche geheizt.
Die Heizung ist nur bei laufendem
Motor bzw. einem Autostopp aktiv.
Stopp-Start-System
0Stopp-
Start-System 0149
ii.
Hupe
adrücken.
Windschutzscheibenwi-
scher/wascher
Windschutzscheibenwischer
2 : Dauerbetrieb, hohe Geschwin-
digkeit. Aus.
1 : Dauerbetrieb, niedrige
Geschwindigkeit.
3: Intervallbetrieb.
O : System ausgeschaltet.
Zum einmaligen Wischen bei ausge-
schaltetem Scheibenwischer den
Hebel nach unten in die Position 1x
drücken.

OPEL Karl Owner Manual (GMK-Localizing-Germany-9231165) - 2016 - crc -
9/10/15

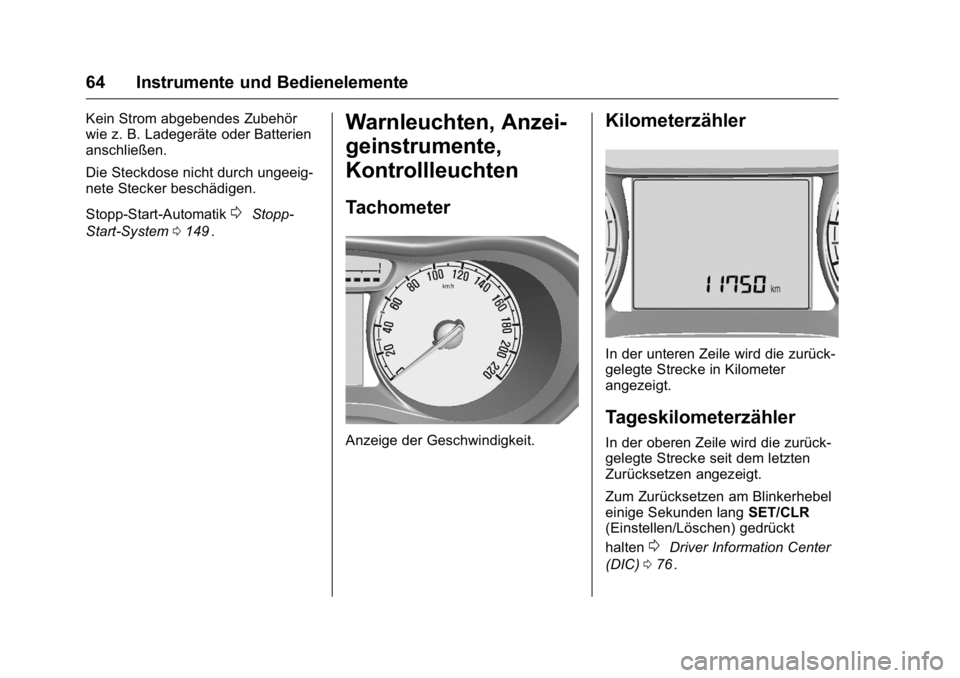

64 Instrumente und Bedienelemente
Kein Strom abgebendes Zubehör
wie z. B. Ladegeräte oder Batterien
anschließen.
Die Steckdose nicht durch ungeeig-
nete Stecker beschädigen.
Stopp-Start-Automatik
0Stopp-
Start-System 0149
ii.
Warnleuchten, Anzei-
geinstrumente,
Kontrollleuchten
Tachometer
Anzeige der Geschwindigkeit.
Kilometerzähler
In der unteren Zeile wird die zurück-
gelegte Strecke in Kilometer
angezeigt.
Tageskilometerzähler
In der oberen Zeile wird die zurück-
gelegte Strecke seit dem letzten
Zurücksetzen angezeigt.
Zum Zurücksetzen am Blinkerhebel
einige Sekunden lang SET/CLR
(Einstellen/Löschen) gedrückt
halten
0Driver Information Center
(DIC) 076
ii.

OPEL Karl Owner Manual (GMK-Localizing-Germany-9231165) - 2016 - crc -
9/10/15
72 Instrumente und Bedienelemente
Leuchtet nach Einschalten der
Zündung auf und erlischt kurz nach
Starten des Motors.
Leuchten bei laufendem Motor
Störung in der Abgasreinigungsan-
lage. Die zulässigen Abgaswerte
können überschritten werden. Sofort
Hilfe einer Werkstatt in Anspruch
nehmen.
Blinken bei laufendem Motor
Störung, die zur Beschädigung des
Katalysators führen kann. Gas
zurücknehmen, bis das Blinken
endet. Sofort Hilfe einer Werkstatt in
Anspruch nehmen.
Fehlfunktion, Service
B
leuchtet gelb.
Zusätzlich wird ein Warncode
angezeigt.
Das Fahrzeug benötigt einen
Service.
Hilfe einer Werkstatt in Anspruch
nehmen.
Fahrzeugmeldungen
0Fahrzeug-
Meldungen 081
ii.
Warnleuchte Brems- und
Kupplungssystem
$
leuchtet rot.
Der Brems- und Kupplungsflüssig-
keitsstand ist zu niedrig
0Brems-
flüssigkeit 0174
ii.
{Warnung
Halten Sie an. Setzen Sie die
Fahrt nicht fort. Hilfe einer
Werkstatt in Anspruch nehmen.
Pedal betätigen
#leuchtet oder blinkt gelb.
Um dem Motor im Autostopp-Modus
zu starten, muss das Kupplungs-
pedal betätigt werden.
Stopp-Start-Automatik
0Stopp-
Start-System 0149
ii.
Blinken
Für den Hauptstart des Motors muss
das Kupplungspedal betätigt werden
0Stopp-Start-System 0149ii,0Einfahren 0147ii.
Antiblockiersystem-Warn-
leuchte
!
leuchtet gelb.
Leuchtet nach Einschalten der
Zündung für einige Sekunden. Das
System ist nach Erlöschen der
Kontrollleuchte betriebsbereit.
Erlischt die Kontrollleuchte nicht
nach wenigen Sekunden oder
leuchtet sie während der Fahrt, liegt
eine Störung im ABS vor. Die
Bremsanlage ist weiterhin funktions-
fähig, aber ohne ABS-Regelung.
Antiblockiersystem
0Antiblockier-
system 0155
ii.
Gangwechselleuchte
Wenn sich aus Gründen der Kraft-
stoffersparnis ein Hochschalten
empfiehlt, wird
*zusammen mit
der Nummer des nächsthöheren
Gangs angezeigt.
Leuchte der variablen
Lenkunterstützung
m
leuchtet gelb.

OPEL Karl Owner Manual (GMK-Localizing-Germany-9231165) - 2016 - crc -
9/10/15
Instrumente und Bedienelemente 73
Störung in der elektrischen Servo-
lenkung (EPS-System). Das kann
einen höheren oder geringeren
Kraftaufwand zur Betätigung der
Lenkung nach sich ziehen. Hilfe
einer Werkstatt in Anspruch
nehmen.
Stopp-Start-Automatik
0Stopp-
Start-System 0149
ii.
Leuchte Spurassistent
@
leuchtet grün oder blinkt gelb.
Leuchtet grün
Das System ist eingeschaltet und
betriebsbereit.
Blinkt gelb
Das System erkennt einen unbeab-
sichtigten Spurwechsel.
Kontrollleuchte Ultra-
schall-Einparksensor
X
leuchtet gelb.
Störung im System
oder Störung durch verschmutzte oder
mit Eis oder Schnee verdeckte
Sensoren
oder
Störungen durch externe Ultra-
schallquellen. Sobald die Störung
behoben ist, arbeitet das System
wie gewohnt.
Ursache der Systemstörung
umgehend von einer Werkstatt
beheben lassen.
Ultraschall-Einparkhilfe
0Einpark-
hilfe 0159
ii.
Elektronische Stabilitäts-
regelung
d
leuchtet oder blinkt gelb.
Leuchten
Es liegt eine Störung im System vor.
Weiterfahrt ist möglich. Die Fahrsta-
bilität kann sich jedoch je nach
Fahrbahnbeschaffenheit
verschlechtern.
Störungsursache umgehend von
einer Werkstatt beheben lassen. Blinken
Das System ist aktiv im Einsatz.
Die Motorleistung kann reduziert
und das Fahrzeug automatisch
etwas abgebremst werden.
Anzeigeleuchte ESC aus
(Elektronische Stabilitäts-
kontrolle)
g
leuchtet gelb.
Das System ist deaktiviert.
Leuchte Traktionskon-
trolle AUS
i
leuchtet gelb.
Das System ist deaktiviert.
Warnleuchte Motorkühl-
mitteltemperatur
C
leuchtet rot.
Diese Leuchte zeigt ein Überhitzen
des Motorkühlmittels an.
Wenn Sie Ihr Fahrzeug unter
normalen Fahrbedingungen
betreiben, müssen Sie rechts heran-
