2016 OPEL KARL Betriebsanleitung (in German)

OPEL Karl Owner Manual (GMK-Localizing-Germany-9231165) - 2016 - crc -
9/10/15
8 Kurz und bündig
Außenspiegel
Entsprechenden Außenspiegel
auswählen und einstellen.
Konvexaußenspiegel
0Elektrisch
verstellbare Außenspiegel 026
ii.
Lenkradeinstellung
Den Griff entriegeln, das Lenkrad
einstellen, den Griff einrasten und
darauf achten, dass er komplett
verriegelt ist.
Das Lenkrad nur bei stehendem
Fahrzeug und gelöster Lenkrad-
sperre einstellen.
Airbag-System
0Airbag-System
0 38
ii,
Zündschlossstellungen
0
Zündschlossstellungen 0148ii.

OPEL Karl Owner Manual (GMK-Localizing-Germany-9231165) - 2016 - crc -
9/10/15
Kurz und bündig 9

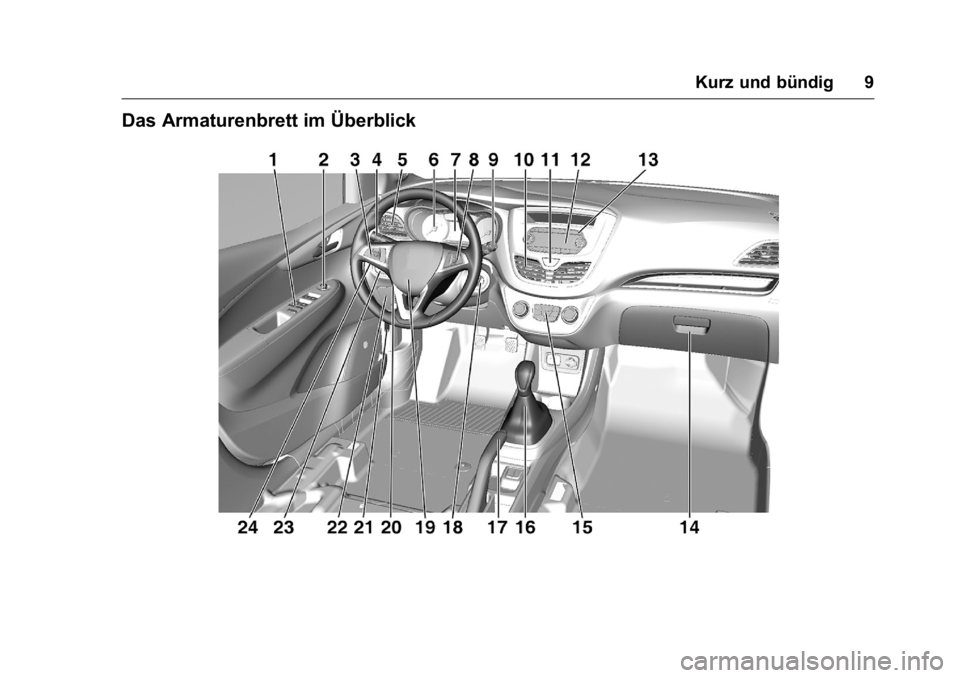

Das Armaturenbrett im Überblick

OPEL Karl Owner Manual (GMK-Localizing-Germany-9231165) - 2016 - crc -
9/10/15
10 Kurz und bündig
1. Elektrische Fensterbetätigungauf Seite Elektrische Fenster-
betätigung 027
ii.
Zentralverriegelung auf Seite
Zentralverriegelung 021
ii.
2. Außenspiegel auf Seite Konvexspiegel 026
ii.
3. Geschwindigkeitsregler, Geschwindigkeitsbegrenzer auf
Seite Fahrerassistenzsysteme
0 161
ii.
Lenkradheizung auf Seite
Lenkradheizung 060
ii.
4. Blinker, Lichthupe, Abblendlicht und Fernlicht auf Seite Blinker
0 93
ii.
Beleuchtung beim Aussteigen
auf Seite Beleuchtung beim
Aussteigen 097
ii.
Parklicht auf Seite Parklicht
0 94
ii.
5. Seitliche Belüftungsdüsen auf Seite Starre Belüftungsdüsen
0 144
ii.
6. Instrumente auf Seite Lenkrad-
einstellung 060
ii. 7. Driver Information Center auf
Seite Driver Information Center
(DIC) 076
ii.
8. Fernbedienung am Lenkrad auf Seite Fernbedienung am
Lenkrad 060
ii.
9. Windschutzscheibenwischer, Windschutzscheibenwaschan-
lage, Heckwischer, Heckschei-
benwaschanlage auf Seite
Scheibenwischer und Wasch-
anlage 061
ii.
10. Mittlere Belüftungsdüsen auf Seite Verstellbare Belüftungs-
düsen 0144
ii.
11. Warnblinker auf Seite Warnblinker 093
ii.
12. Info-Display auf Seite Übersicht
0 100
ii.
13. Infotainment System auf Seite Bedienung 0106
ii.
14. Handschuhfach auf Seite Handschuhfach 053
ii.
15. Klimatisierungssystem auf Seite Elektronische Klimatisie-
rungsautomatik 0140
ii. 16. Schalthebel, Schaltgetriebe auf
Seite Schaltgetriebe 0154
ii.
17. Parkbremse auf Seite Parkbremse 0155
ii.
18. Zündschloss mit Lenkradsperre auf Seite Zündschlossstel-
lungen 0148
ii.
19. Hupe auf Seite Hupe061
ii.
Fahrer-Airbag auf Seite
Airbag-System 038
ii.
20. Lenkradeinstellung auf Seite Lenkradeinstellung 060
ii.
21. Motorhaubenentriegelungsgriff auf Seite Motorhaube 0171
ii.
22. Sicherungskasten auf Seite Sicherungen 0184
ii.
23. Traktionskontrolle auf Seite Traktionskontrolle 0156
ii.
Stopp-Start-System auf Seite
Stopp-Start-System 0149
ii.
City-Modus auf Seite Elektroni-
sche Stabilitätsregelung (ESC)
0 157
ii.
Spurassistent auf Seite
Spurassistent 0164
ii.

OPEL Karl Owner Manual (GMK-Localizing-Germany-9231165) - 2016 - crc -
9/10/15
Kurz und bündig 11
24. Lichtschalter,Leuchtweitenregulierung,
Nebelscheinwerfer,
Nebelschlussleuchte,
Instrumentenbeleuchtung auf
Seite Lichtschalter 091
ii.

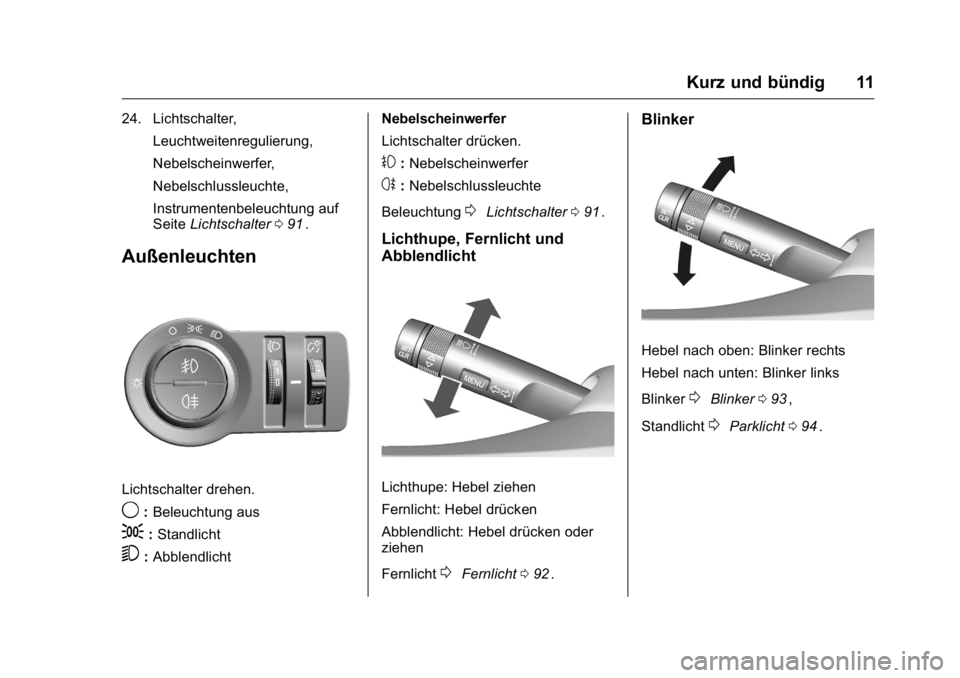

Außenleuchten
Lichtschalter drehen.
9:Beleuchtung aus
;:Standlicht
5:Abblendlicht Nebelscheinwerfer
Lichtschalter drücken.
#:
Nebelscheinwerfer
s:Nebelschlussleuchte
Beleuchtung
0Lichtschalter 091ii.
Lichthupe, Fernlicht und
Abblendlicht
Lichthupe: Hebel ziehen
Fernlicht: Hebel drücken
Abblendlicht: Hebel drücken oder
ziehen
Fernlicht
0Fernlicht 092ii.
Blinker
Hebel nach oben: Blinker rechts
Hebel nach unten: Blinker links
Blinker
0Blinker 093ii,
Standlicht
0Parklicht 094ii.

OPEL Karl Owner Manual (GMK-Localizing-Germany-9231165) - 2016 - crc -
9/10/15
12 Kurz und bündig

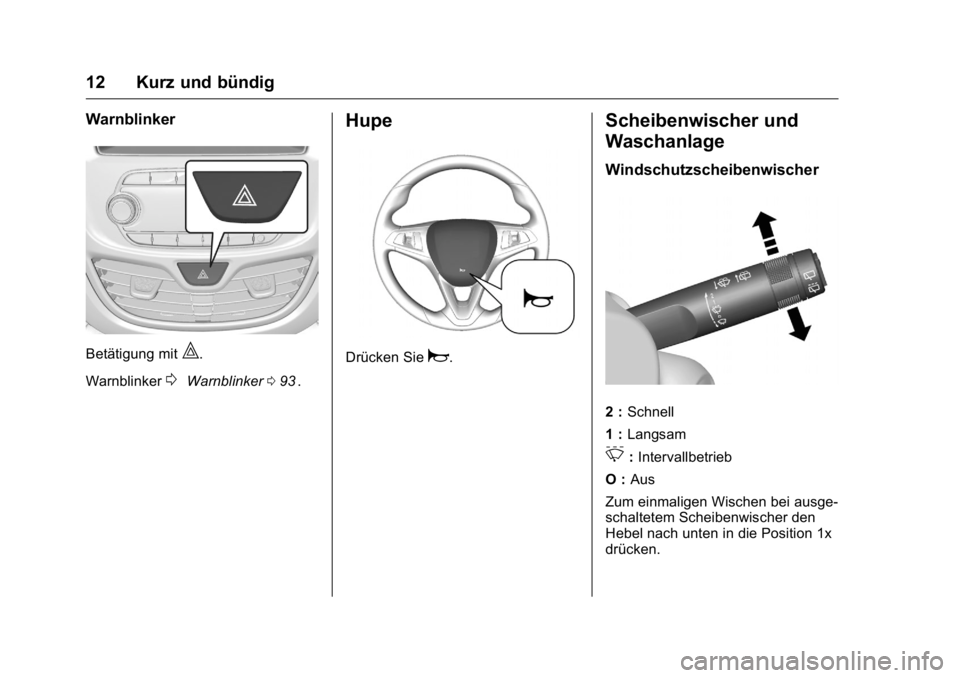

Warnblinker
Betätigung mit|.
Warnblinker
0Warnblinker 093ii.
Hupe
Drücken Siea.
Scheibenwischer und
Waschanlage
Windschutzscheibenwischer
2 : Schnell
1 : Langsam
3:Intervallbetrieb
O : Aus
Zum einmaligen Wischen bei ausge-
schaltetem Scheibenwischer den
Hebel nach unten in die Position 1x
drücken.

OPEL Karl Owner Manual (GMK-Localizing-Germany-9231165) - 2016 - crc -
9/10/15
Kurz und bündig 13

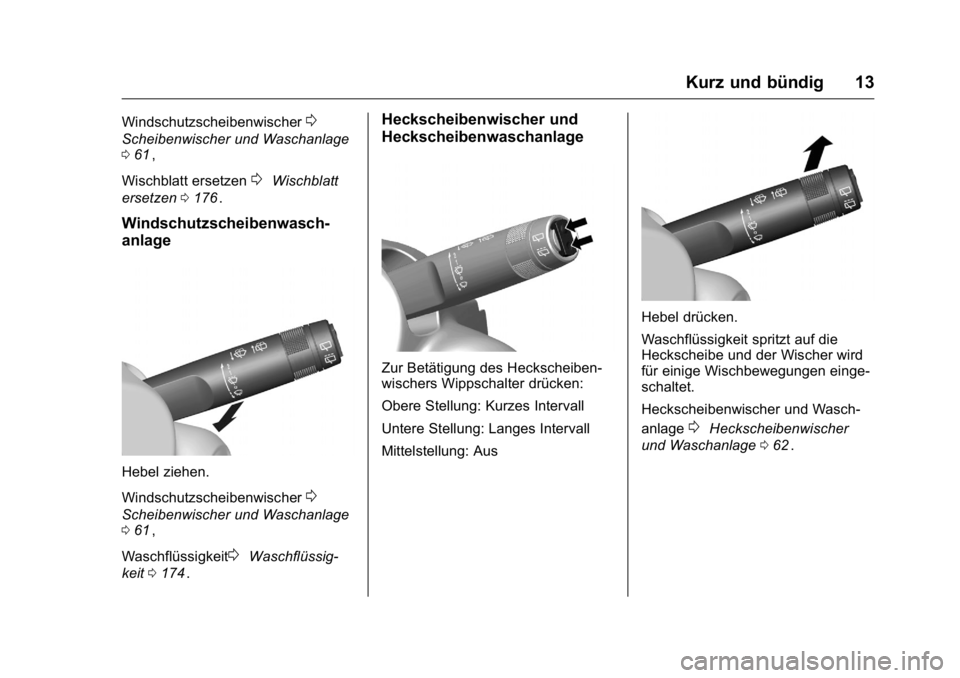

Windschutzscheibenwischer0
Scheibenwischer und Waschanlage
061ii,
Wischblatt ersetzen
0Wischblatt
ersetzen 0176
ii.
Windschutzscheibenwasch-
anlage
Hebel ziehen.
Windschutzscheibenwischer
0
Scheibenwischer und Waschanlage
061ii,
Waschflüssigkeit
0Waschflüssig-
keit 0174
ii.
Heckscheibenwischer und
Heckscheibenwaschanlage
Zur Betätigung des Heckscheiben-
wischers Wippschalter drücken:
Obere Stellung: Kurzes Intervall
Untere Stellung: Langes Intervall
Mittelstellung: Aus
Hebel drücken.
Waschflüssigkeit spritzt auf die
Heckscheibe und der Wischer wird
für einige Wischbewegungen einge-
schaltet.
Heckscheibenwischer und Wasch-
anlage
0Heckscheibenwischer
und Waschanlage 062
ii.

OPEL Karl Owner Manual (GMK-Localizing-Germany-9231165) - 2016 - crc -
9/10/15
14 Kurz und bündig

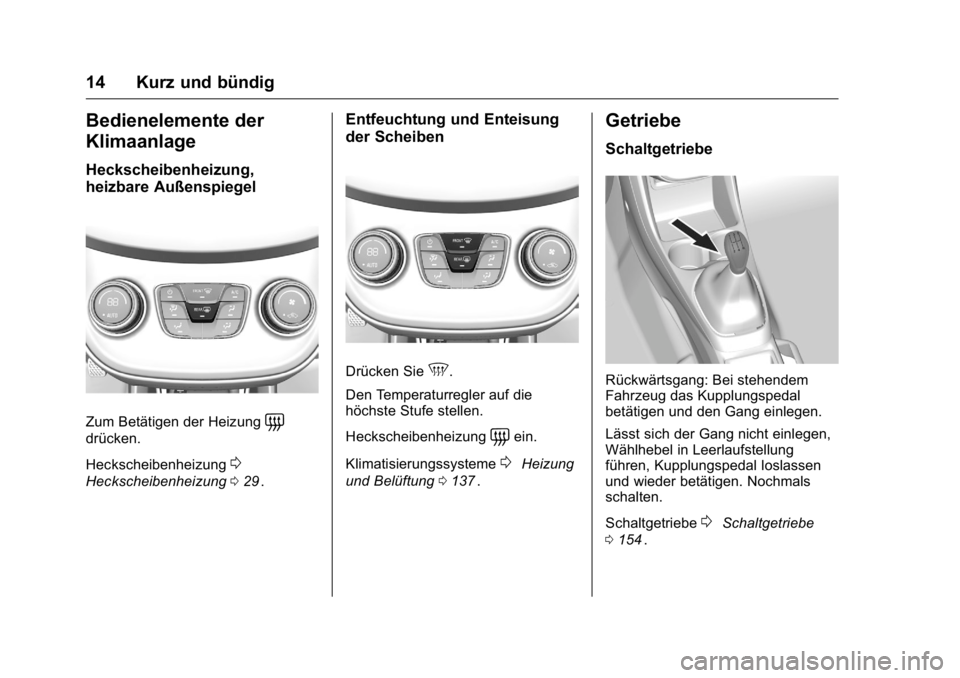

Bedienelemente der
Klimaanlage
Heckscheibenheizung,
heizbare Außenspiegel
Zum Betätigen der Heizung=
drücken.
Heckscheibenheizung
0
Heckscheibenheizung029ii.
Entfeuchtung und Enteisung
der Scheiben
Drücken Sie5.
Den Temperaturregler auf die
höchste Stufe stellen.
Heckscheibenheizung
=ein.
Klimatisierungssysteme
0Heizung
und Belüftung 0137
ii.
Getriebe
Schaltgetriebe
Rückwärtsgang: Bei stehendem
Fahrzeug das Kupplungspedal
betätigen und den Gang einlegen.
Lässt sich der Gang nicht einlegen,
Wählhebel in Leerlaufstellung
führen, Kupplungspedal loslassen
und wieder betätigen. Nochmals
schalten.
Schaltgetriebe
0Schaltgetriebe
0 154
ii.

OPEL Karl Owner Manual (GMK-Localizing-Germany-9231165) - 2016 - crc -
9/10/15
Kurz und bündig 15
Motor anlassen
Vor dem Losfahren prüfen
.Reifendruck und -zustand0
Reifendruck 0190ii.
. Motorölstand und Flüssigkeits-
stände
0Motoröl 0172ii.
. Alle Scheiben, Spiegel, Außen-
beleuchtung und Kennzeichen
sind funktionsfähig und frei von
Schmutz, Schnee und Eis.
. Spiegel, Sitze und Sicherheits-
gurte sind richtig eingestellt
0
Konvexspiegel 026ii,Sitzposition
0 32ii,Dreipunkt-Sicherheitsgurt
0 36ii.
. Bremsfunktion bei geringer
Geschwindigkeit prüfen, beson-
ders wenn die Bremsen
nass sind.
Starten des Motors
.Schlüssel in Stellung 1 drehen.
. Um die Lenkradsperre zu lösen,
Lenkrad etwas bewegen.
. Kupplung und Bremse betätigen.
. Automatikgetriebe auf P oder N.
. Gaspedal nicht betätigen.
. Schlüssel in Position 3 drehen
und loslassen.
0Motor
anlassen 0148
ii.
Stopp-Start-Automatik
Bei geringer Fahrgeschwindigkeit
oder im Stillstand lässt sich der
Autostopp unter bestimmten Bedin-
gungen folgendermaßen aktivieren:
.
kupplungspedal betätigen
. Wählhebel auf Neutral stellen
. Kupplungspedal loslassen
Ein Autostopp wird auf dem
Drehzahlmesser mit der Nadel in
Position „AUTOSTOP“ angezeigt.
Kupplungspedal erneut betätigen,
um den Motor wieder zu starten.
