2016 MAZDA MODEL CX-9 Manuel du propriétaire (in French)

4–135
En cours de conduite
i-ACTIVSENSE
PRUDENCE
Le système d'assistance de frein intelligent Ville (SCBS) ne remplace pas une conduite
prudente:
Le système d'assistance de frein intelligent Ville (SCBS) ne peut pas compenser une
conduite imprudente et dangereuse, une vitesse excessive, une conduite trop proche du
véhicule qui précède, les glissements sur des chaussées glissantes telles que mouillées,
verglacées et enneigées (friction du pneu et contact avec la route réduits due à la
présence d'eau sur la chaussée). Un accident est toujours possible.

Ne pas compter totalement sur le système d'assistance de frein intelligent Ville (SCBS):




 Le système d'assistance de frein intelligent Ville (SCBS) n'est conçu que pour réduire
les dommages en cas de collision. Trop compter sur le système peut résulter en ce que
la pédale d'accélérateur ou la pédale de frein soit enfoncée par erreur, ce qui peut
entraîner un accident.
 


 L'assistance de freinage intelligent Ville (SCBS) est un système qui s'active en réponse
à un véhicule qui se trouve devant vous. Il est possible que le système ne puisse pas
détecter ou réagir quand il s'agit de véhicules à deux roues ou des piétons.
 


 Le capteur laser (avant) du système d'assistance de frein intelligent Ville (SCBS) est
installé près du rétroviseur intérieur. Adhérer aux mises en garde suivantes pour
assurer le fonctionnement correct du système d'assistance de frein intelligent Ville
(SCBS).
 


 Ne pas apposer d'autocollants sur la surface du pare-brise près du capteur laser
(avant) (même des autocollants transparents). Sinon, il est possible que le capteur
laser (avant) ne puisse pas détecter des véhicules devant vous, ce qui peut entraîner
un accident.
 


 Ne pas appliquer d'agent de revêtement sur le pare-brise. Sinon, il est possible que
le capteur laser (avant) ne puisse pas détecter des véhicules ou des obstacles devant
vous, ce qui peut entraîner un accident.
 


 Ne pas démonter le capteur laser (avant).



 Si des fi ssures ou des dommages dus à des projections de gravier ou de débris sont
visibles près du capteur laser (avant), arrêter immédiatement d'utiliser le système
d'assistance de frein intelligent Ville (SCBS) et faire inspecter votre véhicule par
un concessionnaire agréé Mazda. Si vous continuez de conduire le véhicule avec
des fi ssures ou des rayures sur le pare-brise à proximité du capteur laser (avant), il
est possible que le système se mette à fonctionner inutilement et qu'il entraîne un
accident inattendu.
  Se référer à “Arrêt du fonctionnement du système d'assistance de frein intelligent
Ville (SCBS) ” à la page 4-138 .
 


 Pour remplacer les essuie-glaces du pare-brise ou le pare-brise, s'adresser à un
concessionnaire agréé Mazda.


CX-9_8FD7-FC-16B_Edition3.indb 135CX-9_8FD7-FC-16B_Edition3.indb 1352017/02/15 16:20:112017/02/15 16:20:11

4–136
En cours de conduite
i-ACTIVSENSE
Ne pas modifi er la suspension:
Si la hauteur ou l'inclinaison du véhicule change, le système ne pourra pas
détecter correctement les véhicules se trouvant devant vous. Ceci entraînera un
dysfonctionnement ou une opération erronée du système d'assistance de freinage
intelligent Ville (SCBS), ce qui pourrait causer un accident grave.

Désactiver le système d'assistance de frein intelligent Ville (SCBS) lorsque le véhicule
roule sur une remorque-châssis ou qu'il est remorqué:
Désactiver le système d'assistance de frein intelligent Ville (SCBS) pour éviter un
fonctionnement erroné lorsque le véhicule roule sur une remorque-châssis ou qu'il est
remorqué.
Se référer à la section Arrêt du fonctionnement du système d'assistance de frein intelligent
Ville (SCBS) à la page 4-138 pour les instructions d'arrêt de ce système.

ATTENTION
 


 Lorsque vous roulez sur des pistes dans des zones où il y a de l'herbe ou des feuilles, il est
conseillé de désactiver le système d'assistance de frein intelligent Ville (SCBS).
 


 Toujours utiliser des pneus qui soient de la taille spécifi ée et de même fabricant, marque
et conception de bande de roulement sur toutes les roues. De plus ne pas utiliser de pneus
ayant des motifs d'usure sensiblement diff érents sur le même véhicule, car le système
d'assistance de frein intelligent Ville (SCBS) risquera de ne pas fonctionner normalement.
 


 Le capteur laser (avant) inclut une fonction qui détecte un pare-brise sale et en informe le
conducteur; toutefois, selon les conditions, il est possible qu'il ne détecte pas les sacs de
courses en plastique, la glace ou la neige sur le pare-brise. Dans ce cas, le système ne peut
pas déterminer précisément la présence d'un véhicule devant vous et il est possible qu'il ne
fonctionne pas normalement. Toujours conduire prudemment et faire attention à la route
devant soi.

CX-9_8FD7-FC-16B_Edition3.indb 136CX-9_8FD7-FC-16B_Edition3.indb 1362017/02/15 16:20:112017/02/15 16:20:11

4–137
En cours de conduite
i-ACTIVSENSE
REMARQUE
 


 Le système d'assistance de frein intelligent Ville (SCBS) ne fonctionnera pas si le
conducteur effectue délibérément des opérations de conduite (pédale d'accélérateur et
volant).
 


 Le système d'assistance de frein intelligent Ville (SCBS) fonctionnera dans les conditions
suivantes.
 


 Le moteur tourne.



 “Dysfonct.Smart City Brake Support Avant” n'apparaît pas sur l'affi chage multi-
informations.
 


 La vitesse du véhicule est environ de 4 à 30 km/h (2 à 18 mi/h).



 Le système d'assistance de frein intelligent Ville (SCBS) n'est pas désactivé.



 Le DSC fonctionne normalement. 



 L'assistance de freinage intelligent Ville (SCBS) détecte un véhicule devant vous en
émettant un rayon laser proche de l'infrarouge et en recevant le rayon réfl échi par le
réfl ecteur de ce véhicule, et il l'utilise ensuite pour effectuer les mesures. Par conséquent,
l'assistance de freinage intelligent Ville (SCBS) peut ne pas fonctionner dans les
conditions suivantes:
 


 Le réfl échissement du rayon laser est faible en raison de la forme du véhicule devant
vous.
 


 Le véhicule devant vous est très sale.



 Dans des conditions météorologiques néfastes comme la pluie, le brouillard ou la neige.



 Le lave-glace est utilisé ou les essuie-glaces du pare-brise ne sont pas utilisés quand il
pleut.
 


 Le pare-brise est sale.



 Le volant est tourné complètement à gauche ou à droite, ou le véhicule accélère
rapidement et se rapproche du véhicule devant vous.
 


 Des camions équipés de plateaux de chargement, des véhicules se déplaçant très
lentement et des véhicules avec un profi l élevé.




 Des véhicules de formes particulières, comme un transporteur de véhicules. 



 Dans les conditions suivantes, il est possible que le système d'assistance de frein
intelligent Ville (SCBS) ne fonctionne pas normalement.
 


 Des bagages lourds sont chargés dans le compartiment à bagages ou sur le siège arrière.



 S'il y a la possibilité d'un contact partiel avec un véhicule devant vous.



 Lors de la conduite sur des routes sinueuses de façon continue, et lors d'entrée ou de
sortie de routes.
 


 Des bagages ou une cargaison allongés sont chargés sur les longerons du toit et
recouvrent le capteur laser (avant).
 


 Gaz d'échappement du véhicule devant vous, sable, neige et vapeur d'eau émanant de
bouches d'égout et de grilles, et eau projetée en l'air.
 


 Lors du remorquage d'un véhicule en panne.



 Lors de la conduite avec des pneus ayant une usure sensiblement différente.
CX-9_8FD7-FC-16B_Edition3.indb 137CX-9_8FD7-FC-16B_Edition3.indb 1372017/02/15 16:20:112017/02/15 16:20:11

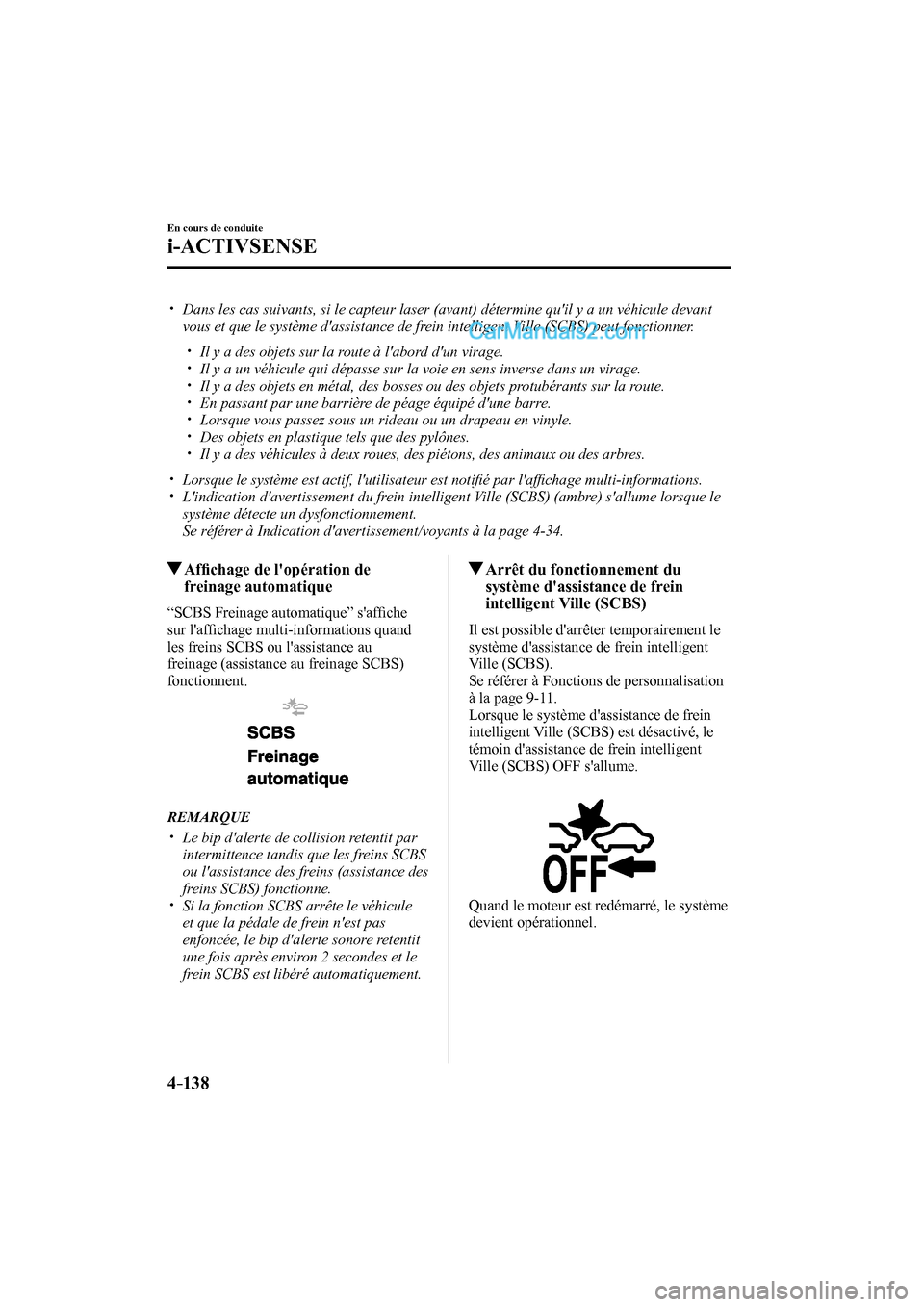

4–138
En cours de conduite
i-ACTIVSENSE
 


 Dans les cas suivants, si le capteur laser (avant) détermine qu'il y a un véhicule devant
vous et que le système d'assistance de frein intelligent Ville (SCBS) peut fonctionner.
 


 Il y a des objets sur la route à l'abord d'un virage.



 Il y a un véhicule qui dépasse sur la voie en sens inverse dans un virage.



 Il y a des objets en métal, des bosses ou des objets protubérants sur la route.



 En passant par une barrière de péage équipé d'une barre.



 Lorsque vous passez sous un rideau ou un drapeau en vinyle.



 Des objets en plastique tels que des pylônes.



 Il y a des véhicules à deux roues, des piétons, des animaux ou des arbres. 



 Lorsque le système est actif, l'utilisateur est notifi é par l'affi chage multi-informations.



 L'indication d'avertissement du frein intelligent Ville (SCBS) (ambre) s'allume lorsque le
système détecte un dysfonctionnement.
  Se référer à Indication d'avertissement/voyants à la page 4-34 .
Affi chage de l'opération de
freinage automatique
“SCBS Freinage automatique” s'affi che
sur l'affi chage multi-informations quand
les freins SCBS ou l'assistance au
freinage (assistance au freinage SCBS)
fonctionnent.


REMARQUE
 


 Le bip d'alerte de collision retentit par
intermittence tandis que les freins SCBS
ou l'assistance des freins (assistance des
freins SCBS) fonctionne.
 


 Si la fonction SCBS arrête le véhicule
et que la pédale de frein n'est pas
enfoncée, le bip d'alerte sonore retentit
une fois après environ 2 secondes et le
frein SCBS est libéré automatiquement.

Arrêt du fonctionnement du
système d'assistance de frein
intelligent Ville (SCBS)
Il est possible d'arrêter temporairement le
système d'assistance de frein intelligent
Ville (SCBS).
Se référer à Fonctions de personnalisation
à la page 9-11 .
Lorsque le système d'assistance de frein
intelligent Ville (SCBS) est désactivé, le
témoin d'assistance de frein intelligent
Ville (SCBS) OFF s'allume.



Quand le moteur est redémarré, le système
devient opérationnel.
CX-9_8FD7-FC-16B_Edition3.indb 138CX-9_8FD7-FC-16B_Edition3.indb 1382017/02/15 16:20:112017/02/15 16:20:11

4–139
En cours de conduite
i-ACTIVSENSE
*Certains modèles.
Assistance au freinage intelligent (SBS) *
L'assistance au freinage intelligent (SBS) est un système qui avertit le conducteur d'une
collision possible grâce à un témoin et un alarme sonore sur le tableau de bord lorsque le
véhicule roule à environ 15 km/h (10 mi/h) ou plus et le capteur radar (avant) du système
détermine que votre véhicule peut heurter un véhicule devant vous. De plus, si le capteur
radar (avant) détermine qu'une collision est inévitable, la commande automatique de
freinage s'active pour réduire les dommages en cas de collision.
En outre, lorsque le conducteur enfonce la pédale de frein, les freins s'actionnent plus
rapidement pour aider le conducteur.
PRUDENCE
Ne pas compter totalement sur le système d'assistance au freinage intelligent (SBS) et
toujours conduire prudemment:
Le système d'assistance au freinage intelligent (SBS) est conçu pour réduire les dommages
en cas de collision pas pour éviter un accident. La capacité à détecter un obstacle est
limitée selon l'obstacle, les conditions climatiques ou de circulation. Donc si la pédale
d'accélérateur ou la pédale de frein est enfoncée par erreur, cela peut entraîner un
accident. Toujours vérifi er la sécurité de la zone environnante et appuyer sur la pédale de
frein ou d'accélérateur tout en maintenant une distance de sécurité suffi sante avec les
véhicules qui précèdent ou qui suivent.

ATTENTION
Si le véhicule est remorqué ou que vous remorquiez quelque chose, éteignez le système
d'assistance au freinage intelligent (SBS) pour éviter une anomalie du fonctionnement.

CX-9_8FD7-FC-16B_Edition3.indb 139CX-9_8FD7-FC-16B_Edition3.indb 1392017/02/15 16:20:112017/02/15 16:20:11

4–14 0
En cours de conduite
i-ACTIVSENSE
REMARQUE
 


 Le système d'assistance au freinage intelligent (SBS) fonctionne lorsque les conditions
suivantes sont réunies:
 


 Le contacteur est activé.



 Le système d'assistance au freinage intelligent (SBS) est allumé.



 La vitesse du véhicule est d'environ 15 km/h (10 mi/h) ou plus.



 La vitesse relative entre votre véhicule et le véhicule devant vous est d'environ 15 km/h
(10 mi/h) ou plus.
 


 La commande dynamique de stabilité (DSC) ne fonctionne pas. 



 Le système d'assistance au freinage intelligent (SBS) peut ne pas fonctionner dans les
conditions suivantes:
 


 Si le véhicule accélère rapidement et s'approche du véhicule devant vous.



 Le véhicule roule à la même vitesse que le véhicule devant vous.



 La pédale de frein est enfoncée.



 La pédale de frein est enfoncée.



 Le volant est utilisé.



 Le levier sélecteur est utilisé.



 Le clignotant est utilisé.



 Lorsque le véhicule qui se trouve devant n'est pas équipé de feux arrière ou ces
derniers sont éteints.
 


 Lorsque des avertissements et messages, comme par exemple un pare-brise sale, liés
à la caméra de détection avant (FSC)/capteur laser (avant) s'affi chent à l'affi chage
multi-informations.
 


 Bien que les objets qui activent le système soient les véhicules à quatre roues, le capteur
radar (avant) pourrait détecter les objets suivants, les déterminer comme étant un
obstacle et activer le système d'assistance au freinage intelligent (SBS).
 


 Il y a des objets sur la route à l'abord d'un virage (y compris les rails de sécurité et les
amas de neige).
 


 Un véhicule apparaît dans la voie opposée dans un virage ou dans une courbe.



 Lors de la traversée d'un pont étroit.



 Lors du franchissement d'un portail bas ou étroit ou en traversant un tunnel.



 Lors de l'entrée dans un parking souterrain.



 Il y a des objets en métal, des bosses ou des objets protubérants sur la route.



 Si vous vous approchez soudainement du véhicule devant vous.



 Lorsque vous conduisez dans des zones de hautes herbes ou de fourrage.



 Des véhicules à deux roues comme par exemple des motos ou des bicyclettes.



 Les piétons ou objets non métalliques tels que les arbres se tenant debout. 



 Lorsque le système est actif, l'utilisateur est notifi é par l'affi chage multi-informations.



 L'indication d'avertissement d'assistance au freinage intelligent (SBS) (ambre) s'allume
lorsque le système a une anomalie.
  Se référer à Voyants/témoins à la page 4-33 .
CX-9_8FD7-FC-16B_Edition3.indb 140CX-9_8FD7-FC-16B_Edition3.indb 1402017/02/15 16:20:112017/02/15 16:20:11

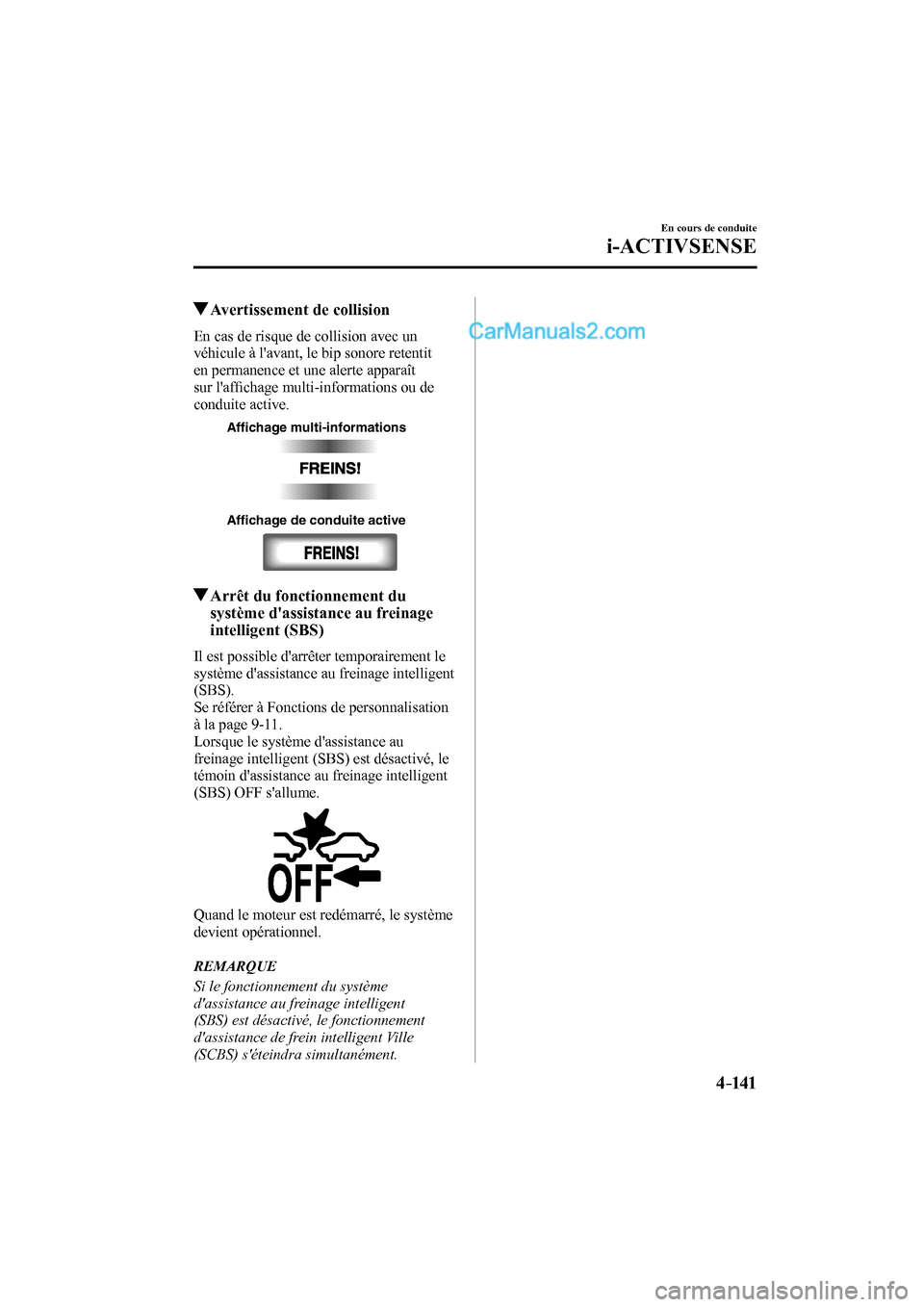

4–141
En cours de conduite
i-ACTIVSENSE
Avertissement de collision
En cas de risque de collision avec un
véhicule à l'avant, le bip sonore retentit
en permanence et une alerte apparaît
sur l'affi chage multi-informations ou de
conduite active.

Affichage multi-informations
Affichage de conduite active

Arrêt du fonctionnement du
système d'assistance au freinage
intelligent (SBS)
Il est possible d'arrêter temporairement le
système d'assistance au freinage intelligent
(SBS).
Se référer à Fonctions de personnalisation
à la page 9-11 .
Lorsque le système d'assistance au
freinage intelligent (SBS) est désactivé, le
témoin d'assistance au freinage intelligent
(SBS) OFF s'allume.


Quand le moteur est redémarré, le système
devient opérationnel.
REMARQUE
Si le fonctionnement du système
d'assistance au freinage intelligent
(SBS) est désactivé, le fonctionnement
d'assistance de frein intelligent Ville
(SCBS) s'éteindra simultanément.

CX-9_8FD7-FC-16B_Edition3.indb 141CX-9_8FD7-FC-16B_Edition3.indb 1412017/02/15 16:20:112017/02/15 16:20:11

4–142
En cours de conduite
i-ACTIVSENSE
*Certains modèles.
Caméra de détection avant (FSC) *
Votre véhicule est équipé d'une caméra de détection avant (FSC). La caméra de détection
avant (FSC) est située près du rétroviseur et est utilisée par les systèmes suivants.
 


 Système de commande des feux de route (HBC)



 Systèmes d'assistance au maintien de trajectoire (LAS) et de suivi de voie (LDWS)



 Assistance au freinage intelligent (SBS)

La caméra de détection avant (FSC) détermine les conditions devant le véhicule lorsque
vous voyagez de nuit et détecte les voies de circulation. La distance à laquelle la caméra de
détection avant (FSC) peut détecter les objets varie selon les conditions environnantes.
CX-9_8FD7-FC-16B_Edition3.indb 142CX-9_8FD7-FC-16B_Edition3.indb 1422017/02/15 16:20:122017/02/15 16:20:12
