2016 MAZDA MODEL CX-9 Manuel du propriétaire (in French)

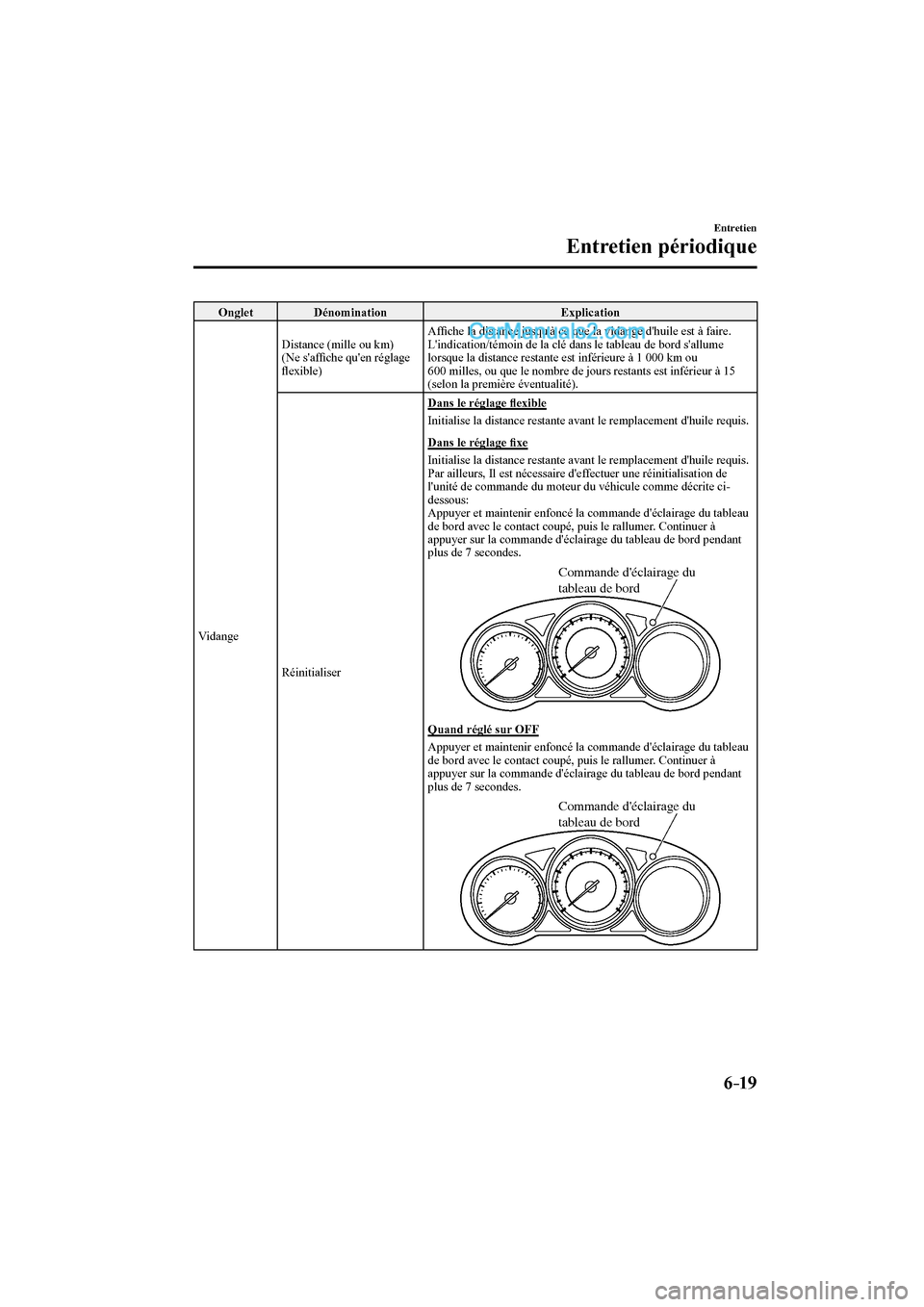

6–19
Entretien
Entretien périodique
Onglet
Dénomination Explication
Vidange Distance (mille ou km)
(Ne s'affi che qu'en réglage
fl exible) Affi che la distance jusqu'à ce que la vidange d'huile est à faire.
L'indication/témoin de la clé dans le tableau de bord s'allume
lorsque la distance restante est inférieure à 1 000 km ou
600 milles, ou que le nombre de jours restants est inférieur à 15
(selon la première éventualité).
Réinitialiser
Dans le réglage fl exible
Initialise la distance restante avant le remplacement d'huile requis.
Dans le réglage fi xe
Initialise la distance restante avant le remplacement d'huile requis.
Par ailleurs, Il est nécessaire d'effectuer une réinitialisation de
l'unité de commande du moteur du véhicule comme décrite ci-
dessous:
Appuyer et maintenir enfoncé la commande d'éclairage du tableau
de bord avec le contact coupé, puis le rallumer. Continuer à
appuyer sur la commande d'éclairage du tableau de bord pendant
plus de 7 secondes.

Commande d'éclairage du
tableau de bord
Quand réglé sur OFF
Appuyer et maintenir enfoncé la commande d'éclairage du tableau
de bord avec le contact coupé, puis le rallumer. Continuer à
appuyer sur la commande d'éclairage du tableau de bord pendant
plus de 7 secondes.

Commande d'éclairage du
tableau de bord


CX-9_8FD7-FC-16B_Edition3.indb 19CX-9_8FD7-FC-16B_Edition3.indb 192017/02/15 16:20:502017/02/15 16:20:50

6–20
Entretien
Entretien réalisable par le propriétaire
Précautions concernant l'entretien réalisable par le
propriétaire
Le propriétaire ou un mécanicien qualifi é doit faire ces inspections à la périodicité décrite de
manière à assurer un fonctionnement sécuritaire et sans problème.

Notifi er au plus tôt un concessionnaire agréé Mazda ou un mécanicien qualifi é de tout
problème.
Au moment de faire le plein
 




 Niveau de liquide de frein (page 6-30 )



 Niveau de liquide de refroidissement du moteur (page 6-28 )



 Niveau d'huile moteur (page 6-28 )



 Niveau de liquide de lave-glace (page 6-31 )
Au moins une fois par mois
Pression de gonfl age des pneus (page 6-43 )

Au moins deux fois par an (Par exemple, au printemps et en automne)
Les opérations suivantes peuvent être réalisées si l'on a une certaine connaissance mécanique
et quelques outils élémentaires, et en suivant à la lettre les instructions de ce manuel.
 


 Liquide de refroidissement du moteur (page 6-28 )



 Huile moteur (page 6-25 )
Un entretien inadéquat ou incomplet peut causer des problèmes. Cette section donne les
instructions concernant les opérations facilement réalisables.

Tel qu'indiqué à l'Introduction (page 6-2 ), plusieurs de ces opérations ne peuvent être
réalisées que par un mécanicien qualifi é à l'aide d'outils spéciaux.

Un entretien incorrect effectué par le propriétaire pendant la période de garantie peut
affecter la validité de la garantie. Reportez-vous à l'introduction (page 6-2 ) pour ce qui
concerne la responsabilité du propriétaire en matière de protection de votre investissement.
Pour plus de détails, se référer au manuel de garantie fourni avec le véhicule. Si l'on n'est
pas certain de la marche à suivre pour l'opération d'entretien ou de réparation, faire faire
l'opération par un concessionnaire agréé Mazda.

La mise au rebut des huiles et liquides usés est réglementée par de strictes lois de protection
de l'environnement. Veiller à les mettre au rebut de manière adéquate avec égards pour
l'environnement.

Il est recommandé de confi er les changements d'huile et de liquide à un concessionnaire
agréé Mazda.
CX-9_8FD7-FC-16B_Edition3.indb 20CX-9_8FD7-FC-16B_Edition3.indb 202017/02/15 16:20:502017/02/15 16:20:50

6–21
Entretien
Entretien réalisable par le propriétaire
PRUDENCE
Ne pas eff ectuer les travaux d'entretien si vous n'avez pas les connaissances ou
l'expérience nécessaire, ou que vous ne disposez pas des outils appropriés. Confi er
l'entretien à un technicien qualifi é:
Faire l'entretien d'un véhicule est dangereux s'il n'est pas fait correctement. On risque
d'être gravement blessé lorsqu'on réalise certaines opérations d'entretien.

Si l'on doit travailler dans le compartiment moteur alors que le moteur tourne, retirer
tous ses bijoux (en particulier les bagues, bracelets, montres et colliers) et toute
cravate, écharpe et tout vêtement ample, avant de s'approcher du moteur ou du
ventilateur de refroidissement qui risque de se mettre en marche soudainement:
Travailler dans le compartiment moteur lorsque le moteur tourne est dangereux. Cela est
encore plus dangereux si l'on porte des bijoux ou des vêtements amples.
Ces derniers peuvent être pris par des pièces en mouvement et causer des blessures.

Stationner le véhicule dans un endroit sûr, puis couper le contact et s'assurer que le
ventilateur ne tourne pas avant d'entreprendre des travaux à proximité du ventilateur
de refroidissement:
Il est dangereux de travailler à proximité du ventilateur de refroidissement lorsque celui-
ci fonctionne. Le ventilateur pourrait continuer à fonctionner indéfi niment, même si le
moteur s'est arrêté et que la température du compartiment moteur est élevée. On risque
d'être blessé gravement par les ailettes tournantes du ventilateur.

Ne rien laisser dans le compartiment moteur:
Une fois la vérifi cation ou l'entretien dans le compartiment moteur terminé, ne pas laisser
d'éléments tels que des outils ou des chiff ons dans le compartiment moteur.
Les outils et autres éléments laissés dans le compartiment moteur peuvent endommager
le moteur ou entraîner un incendie occasionnant un accident inattendu.

CX-9_8FD7-FC-16B_Edition3.indb 21CX-9_8FD7-FC-16B_Edition3.indb 212017/02/15 16:20:502017/02/15 16:20:50

6–22
Entretien
Entretien réalisable par le propriétaire
Capot
PRUDENCE
Toujours s'assurer que le capot est
fermé et correctement verrouillé:
Un capot qui n'est pas fermé et
correctement verrouillé est dangereux
car il risque de s'ouvrir lorsque le
véhicule roule et bloquer la vue du
conducteur, ce qui peut causer un
grave accident.

Ouvrir le capot
1. Tirer sur la poignée de déverrouillage
pour déverrouiller le capot.


Poignée de déverrouillage 2. Glisser la main dans l'ouverture du
capot, pousser le levier de la gâche vers
la droite et soulever le capot.


Levier

3. Saisir la tige de support à l'endroit du
caoutchouc et l'engager dans le trou de
la tige de support indiqué par la fl èche
pour maintenir le capot ouvert.


Plaquette
Tige de support
CX-9_8FD7-FC-16B_Edition3.indb 22CX-9_8FD7-FC-16B_Edition3.indb 222017/02/15 16:20:502017/02/15 16:20:50

6–23
Entretien
Entretien réalisable par le propriétaire
Fermer le capot
1. Vérifi er, sous le capot, que tous les
bouchons de remplissage sont en place
et que tous les éléments non fi xés (par
ex. outils, contenant d'huile, etc.) ont
été retirés.
2. Soulever le capot, saisir l'endroit du
caoutchouc sur la tige de support et le
fi xer la tige de support dans l'attache.
Vérifi er que la tige de support est fi xée
dans l'attache avant de fermer le capot.


Attache
AttacheAttache

3. Abaisser le capot lentement d'environ
20 cm (7,9 po.) au-dessus de sa
position fermée et puis le laisser
retomber.

ATTENTION
Lors de la fermeture du capot, ne pas
trop le pousser comme en faisant
pression avec votre poids. Sinon le
capot pourrait se déformer.

CX-9_8FD7-FC-16B_Edition3.indb 23CX-9_8FD7-FC-16B_Edition3.indb 232017/02/15 16:20:512017/02/15 16:20:51

6–24
Entretien
Entretien réalisable par le propriétaire
Vue générale du compartiment moteur

Jauge d'huile moteur
Réservoir du liquide de frein
Bouchon de remplissage d'huile moteur
Porte-fusiblesBatterie
Bouchon du circuit de refroidissementRéservoir de liquide de refroidissement du moteur
Réservoir de liquide de lave-glace de pare-brise

CX-9_8FD7-FC-16B_Edition3.indb 24CX-9_8FD7-FC-16B_Edition3.indb 242017/02/15 16:20:512017/02/15 16:20:51

6–25
Entretien
Entretien réalisable par le propriétaire
Huile moteur
REMARQUE
Les changements d'huile moteur devraient
être faits par un concessionnaire agréé
Mazda.
Reportez-vous à l'introduction (page
6-2 ) pour ce qui concerne la
responsabilité du propriétaire en matière
de protection de votre investissement.

Huile moteur recommandée
Etats-Unis, Canada et Puerto Rico
Utiliser l'huile moteur SAE 5W-30.
L'huile Mazda d'origine est utilisée pour
votre véhicule Mazda. L'huile 5W-30
Mazda d'origine est requise pour des
économies de carburant optimales .

Pour un service d'entretien, Mazda
recommande des pièces authentiques
Mazda et Castrol
® (Etats-Unis
uniquement).





(ILSAC)
Utiliser uniquement l'huile SAE 5W-30
“certifi ées pour moteurs à essence” par le
American Petroleum Institute (API).
Une huile affi chant cette marque de
commerce est conforme aux normes de
protection du système antipollution et
du moteur actuel ainsi qu'aux exigences
d'économie de carburant de l'International
Lubricant Standardization and Approval
Committee (ILSAC), englobant les
fabricants d'automobiles japonais et
américains.


80
60
40 20
0 –40 –20
30
100
40 20
10 0
–10 –20
–30 –40

CX-9_8FD7-FC-16B_Edition3.indb 25CX-9_8FD7-FC-16B_Edition3.indb 252017/02/15 16:20:512017/02/15 16:20:51

6–26
Entretien
Entretien réalisable par le propriétaire
Sauf les États-Unis, le Canada et Puerto
Rico
Utiliser l'huile moteur SAE 5W-30.
Les étiquettes sur les contenants d'huile
moteur comportent une information
importante.
Elles améliorent l'économie de carburant
en réduisant la quantité de carburant
consommée par la friction du moteur.

Pour un service d'entretien, Mazda
recommande des pièces authentiques
Mazda et Castrol
® (Mexique uniquement).





(ILSAC)
(Mexique)
Utiliser l'huile moteur SAE 5W-30. Si
l'huile moteur SAE 5W-30 n'est pas
disponible, utiliser de l'huile moteur SAE
0W-30 ou SAE 10W-30.

La désignation de qualité SM ou SN, ou
ILSAC doit être indiquée sur l'étiquette.


80
60
40 20
0 –40 –20
30
100
40 20
10 0
–10 –20
–30 –40

CX-9_8FD7-FC-16B_Edition3.indb 26CX-9_8FD7-FC-16B_Edition3.indb 262017/02/15 16:20:512017/02/15 16:20:51
