2016 MAZDA MODEL CX-9 Manuel du propriétaire (in French)

4–119
En cours de conduite
i-ACTIVSENSE
REMARQUE
 


 Le système peut ne pas être en mesure
de maintenir la vitesse réglée de
manière constante selon les conditions
de conduite telles que sur des pentes
raides montantes ou descendantes.
  La vitesse continuera à augmenter tant
que vous appuyez et maintenez
l'interrupteur SET
. La vitesse
continuera à diminuer tant que vous
appuyez et maintenez l'interrupteur
SET
.

Comment augmenter la vitesse réglée
Il est possible d'augmenter la vitesse réglée
en effectuant les opérations suivantes:
Pour augmenter la vitesse en utilisant
l'interrupteur SET

Appuyer et maintenir l'interrupteur SET

et le relâcher à la vitesse désirée.
La vitesse réglée peut être ajustée par
incréments (1 km/h (1 mi/h)) à la fois
en appuyant sur l'interrupteur et en le
relâchant immédiatement. Par exemple,
si vous appuyer 4 fois de suite sur
l'interrupteur, la vitesse réglée du véhicule
augmenter d'environ 4 km/h (4 mi/h).
Pour augmenter la vitesse en utilisant la
pédale d'accélérateur
Enfoncer la pédale d'accélérateur et
appuyer sur l'interrupteur SET
ou SET
à la vitesse désirée.
Si l'interrupteur ne peut pas être actionné,
le système revient à la vitesse réglée
lorsque vous levez le pied de la pédale
d'accélérateur.
Comment diminuer la vitesse réglée
Appuyer sur l'interrupteur SET
de façon
continue et le relâcher à la vitesse désirée.
La vitesse réglée peut être ajustée par
incréments (1 km/h (1 mi/h)) à la fois
en appuyant sur l'interrupteur et en le
relâchant immédiatement. Par exemple,
si vous appuyer 4 fois de suite sur
l'interrupteur la vitesse défi nie du véhicule
diminue d'environ 4 km/h (4 mi/h).
Annulation de la fonction
Annulation de l'utilisation de
l'interrupteur OFF/CAN
Lorsque l'interrupteur OFF/CAN est
appuyé une fois, la fonction de régulateur
de vitesse de croisière est annulée.
Annulation de l'utilisation de
l'interrupteur MODE
Lorsque l'interrupteur MODE est appuyé,
les fonctions de régulateur de vitesse de
croisière et de commande d'espacement
sont prêtes à être utilisées.
La fonction de commande de vitesse de
croisière s'annule automatiquement dans
les cas suivants. Si l'interrupteur RES est
enfoncé lorsque la vitesse du véhicule est
de 25 km/h (16 mi/h) ou plus, la vitesse
revient à celle précédemment réglée.
 


 L'interrupteur OFF/CAN est appuyé une
fois.
 


 La pédale de frein est enfoncée.



 Le frein de stationnement est enclenché.







 Le levier sélecteur est passé en position
P ou N.

CX-9_8FD7-FC-16B_Edition3.indb 119CX-9_8FD7-FC-16B_Edition3.indb 1192017/02/15 16:20:082017/02/15 16:20:08

4–120
En cours de conduite
i-ACTIVSENSE
REMARQUE
 


 Si la vitesse du véhicule diminue
d'environ 15 km/h (9,4 mi/h) ou plus
que la vitesse réglée, la fonction de
commande de vitesse de croisière peut
se désactiver.
 


 Si la vitesse du véhicule est inférieure
à 21 km/h (13 mi/h), la fonction de
commande de vitesse de croisière est
désactivée. Dans ce cas, la vitesse du
véhicule ne reviendra pas à la vitesse
réglée d'origine, même si le véhicule
avait accéléré à 25 km/h (16 mi/h)
ou plus et que l'interrupteur RES est
enfoncé. Réinitialiser la fonction de
commande de vitesse de croisière.

CX-9_8FD7-FC-16B_Edition3.indb 120CX-9_8FD7-FC-16B_Edition3.indb 1202017/02/15 16:20:082017/02/15 16:20:08

4–121
En cours de conduite
i-ACTIVSENSE
*Certains modèles.
Systèmes d'assistance au maintien de trajectoire (LAS) et
de suivi de voie (LDWS)
*
Les systèmes d'assistance au maintien de trajectoire (LAS) et de suivi de voie (LDWS)
alertent le conducteur lorsque le véhicule risque de dévier de sa voie et fournit une
assistance directionnelle pour l'aider à rester dans les voies réservées à la circulation des
véhicules.
La caméra de détection avant (FSC) détecte les lignes blanches (lignes jaunes) de la voie du
véhicule dans laquelle il se déplace et, si le système détermine qu'il peut s'écarter de sa voie,
il va utiliser la direction assistée électrique pour aider le conducteur à rester dans la voie. Le
système alerte également le conducteur en cas de sortie de voie en activant un bip sonore, en
faisant vibrer le volant, et en affi chant une alerte sur l'affi chage.
Se référer à Caméra de détection avant (FSC) à la page 4-142 .

Caméra de détection
avant (FSC)

CX-9_8FD7-FC-16B_Edition3.indb 121CX-9_8FD7-FC-16B_Edition3.indb 1212017/02/15 16:20:082017/02/15 16:20:08

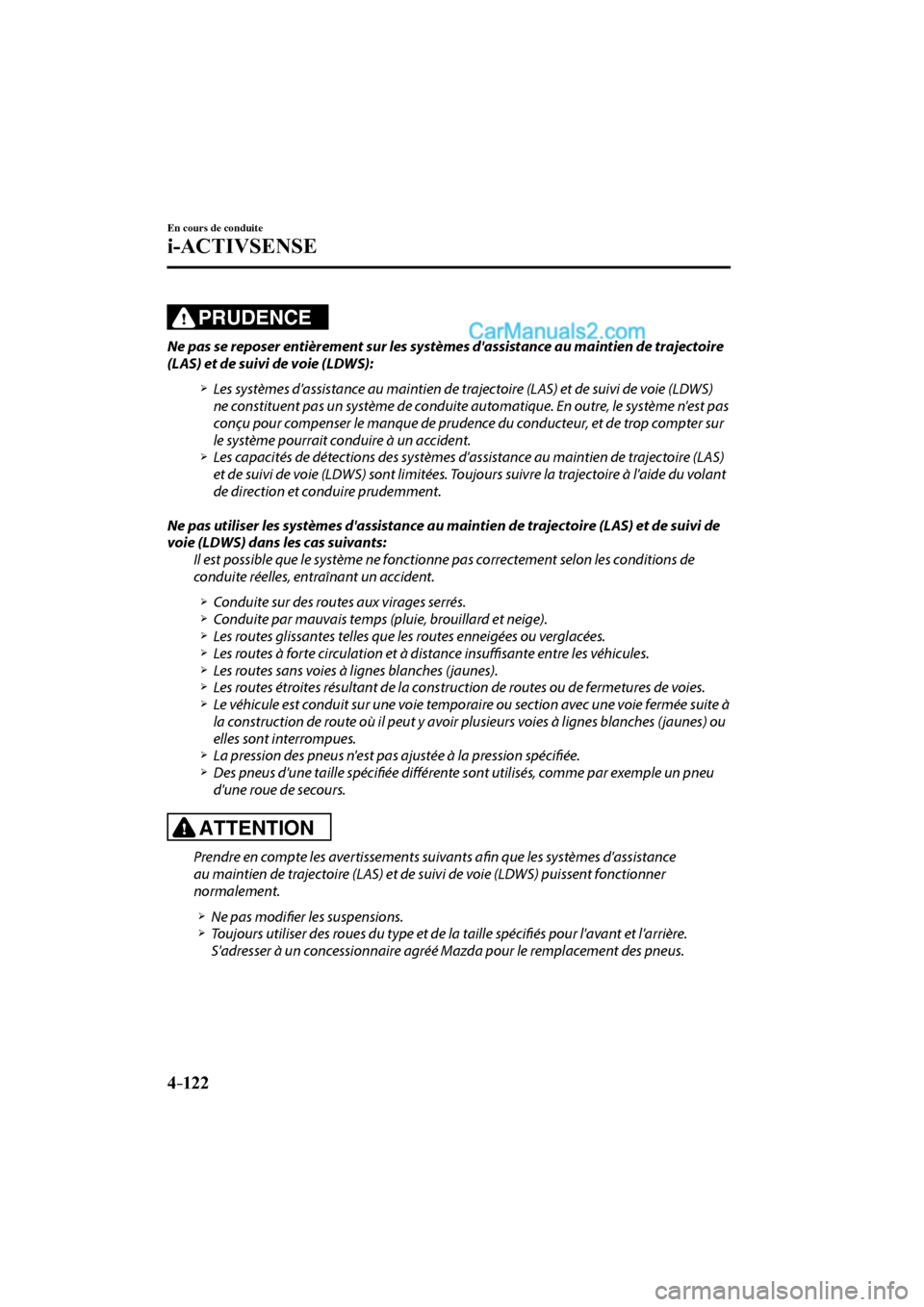

4–122
En cours de conduite
i-ACTIVSENSE
PRUDENCE
Ne pas se reposer entièrement sur les systèmes d'assistance au maintien de trajectoire
(LAS) et de suivi de voie (LDWS):
 


 Les systèmes d'assistance au maintien de trajectoire (LAS) et de suivi de voie (LDWS)
ne constituent pas un système de conduite automatique. En outre, le système n'est pas
conçu pour compenser le manque de prudence du conducteur, et de trop compter sur
le système pourrait conduire à un accident.
 


 Les capacités de détections des systèmes d'assistance au maintien de trajectoire (LAS)
et de suivi de voie (LDWS) sont limitées. Toujours suivre la trajectoire à l'aide du volant
de direction et conduire prudemment.

Ne pas utiliser les systèmes d'assistance au maintien de trajectoire (LAS) et de suivi de
voie (LDWS) dans les cas suivants:
Il est possible que le système ne fonctionne pas correctement selon les conditions de
conduite réelles, entraînant un accident.
 


 Conduite sur des routes aux virages serrés.



 Conduite par mauvais temps (pluie, brouillard et neige).



 Les routes glissantes telles que les routes enneigées ou verglacées.



 Les routes à forte circulation et à distance insuffi sante entre les véhicules.



 Les routes sans voies à lignes blanches (jaunes).



 Les routes étroites résultant de la construction de routes ou de fermetures de voies.



 Le véhicule est conduit sur une voie temporaire ou section avec une voie fermée suite à
la construction de route où il peut y avoir plusieurs voies à lignes blanches (jaunes) ou
elles sont interrompues.
 


 La pression des pneus n'est pas ajustée à la pression spécifi ée.



 Des pneus d'une taille spécifi ée diff érente sont utilisés, comme par exemple un pneu
d'une roue de secours.

ATTENTION
Prendre en compte les avertissements suivants afi n que les systèmes d'assistance
au maintien de trajectoire (LAS) et de suivi de voie (LDWS) puissent fonctionner
normalement.
 


 Ne pas modifi er les suspensions.



 Toujours utiliser des roues du type et de la taille spécifi és pour l'avant et l'arrière.
S'adresser à un concessionnaire agréé Mazda pour le remplacement des pneus.

CX-9_8FD7-FC-16B_Edition3.indb 122CX-9_8FD7-FC-16B_Edition3.indb 1222017/02/15 16:20:092017/02/15 16:20:09

4–123
En cours de conduite
i-ACTIVSENSE
REMARQUE
 


 Lorsque le levier de clignotants est utilisé pour un changement de voie, les systèmes
d'assistance au maintien de trajectoire (LAS) et de suivi de voie (LDWS) sont
automatiquement désactivés. Les systèmes d'assistance au maintien de trajectoire (LAS)
et de suivi de voie (LDWS) redeviennent opérationnels lorsque le levier est retourné à
sa position d'origine et que le système détecte les lignes de circulation blanches (jaunes)
quand le véhicule roule dans sa voie de circulation.
 


 Si le volant de direction, la pédale d'accélérateur ou la pédale de frein sont actionnés de
façon abrupte et que le véhicule se rapproche d'une ligne de circulation blanche (jaune),
le système détermine que le conducteur change de voie et les systèmes d'assistance
au maintien de trajectoire (LAS) et de suivi de voie (LDWS) sont temporairement
interrompus. Les systèmes d'assistance au maintien de trajectoire (LAS) et de suivi
de voie (LDWS) redeviennent opérationnels lorsque le système détecte les lignes de
circulation blanches (jaunes) lorsque le véhicule circule dans sa voie de circulation.
 


 Si le véhicule s'écarte de sa voie de circulation de manière répétée pendant une courte
période de temps, il est possible que les systèmes d'assistance au maintien de trajectoire
(LAS) et de suivi de voie (LDWS) ne fonctionnent pas.
CX-9_8FD7-FC-16B_Edition3.indb 123CX-9_8FD7-FC-16B_Edition3.indb 1232017/02/15 16:20:092017/02/15 16:20:09

4–124
En cours de conduite
i-ACTIVSENSE
 


 Lorsqu'aucune ligne de circulation blanche (jaune) n'est détectée, les systèmes
d'assistance au maintien de trajectoire (LAS) et de suivi de voie (LDWS) ne fonctionnent
pas.
 


 Dans les situations suivantes, il est possible que les systèmes d'assistance au maintien de
trajectoire (LAS) et de suivi de voie (LDWS) ne puissent pas détecter les lignes des voies
de circulation blanches (jaunes) et qu’ils ne fonctionnent pas normalement.
 


 Si un objet placé sur le tableau de bord se refl ète sur le pare-brise et est détecté par la
caméra.
 


 Des bagages lourds sont chargés dans le compartiment à bagages ou sur le siège
arrière et le véhicule est incliné.
 


 La pression des pneus n'est pas ajustée à la pression spécifi ée.



 Équipés de pneus autres que des pneus classiques.



 Lorsque l'on conduit le véhicule sur la bretelle d'accès ou de sortie d'une aire de repos
ou d'un péage sur une autoroute.
 


 Les lignes blanches (jaunes) sont moins visibles à cause de saletés ou de peinture
écaillée/éparse.
 


 Le véhicule devant le vôtre roule près d'une ligne blanche (jaune) et la rend moins
visible.
 


 Une ligne blanche (jaune) est moins visible à cause de mauvais temps (pluie,
brouillard ou neige).
 


 Le véhicule roule sur une voie ou section temporaire avec une voie fermée suite à la
construction de route où il peut y avoir plusieurs voies à lignes blanches (jaunes) ou
elles sont interrompues.
 


 Une ligne de confusion est considérée sur la route comme une ligne temporaire pour
des travaux, une ombre, de la neige ou des rainures remplies d'eau.
 


 La luminosité environnante change soudainement, comme lors de l'entrée dans un
tunnel ou de la sortie d'un tunnel.
 


 L'allumage des phares est affaibli à cause de saletés ou l'axe optique est dévié.



 Le pare-brise est sale ou embué.



 Le pare-brise, la caméra sont embués (gouttelettes d'eau).



 Les feux arrière se refl ètent sur la surface de la route.



 La surface de la route est mouillée et brille après la pluie ou il y a des fl aques sur la
route.
 


 L'ombre d'une rambarde parallèle à une ligne blanche (jaune) est projetée sur la route.



 La largeur de la voie de circulation est étroite (inférieure à environ 2,5 m (98 po.)) ou
large (plus de 4,5 m (178 po.))
 


 Conduite sur des routes aux virages serrés.



 La route est trop accidentée.



 Le véhicule est secoué après avoir heurté une bosse sur la route.



 Il y a deux ou plus lignes blanches (jaunes) adjacentes ou plus.



 Il y a des marquages routiers ou de voie divers de formes variées à proximité d'une
intersection.


CX-9_8FD7-FC-16B_Edition3.indb 124CX-9_8FD7-FC-16B_Edition3.indb 1242017/02/15 16:20:092017/02/15 16:20:09

4–125
En cours de conduite
i-ACTIVSENSE
Fonctionnement du système
S'assurer que le témoin d'interrupteur
OFF des systèmes d'assistance au
maintien de trajectoire (LAS) et de suivi
de voie (LDWS) sont éteints. Lorsque le
témoin d'interrupteur OFF des systèmes
d'assistance au maintien de trajectoire
(LAS) et de suivi de voie (LDWS) est
allumé, appuyer sur l'interrupteur et
s'assurer que le témoin correspondant
s'éteint.

Témoin

L'indication (blanche) des systèmes
d'assistance au maintien de trajectoire
(LAS) et de suivi de voie (LDWS) apparaît
dans l'affi chage multi-informations et le
système se met en veille.

(Blanc) Conduire le véhicule au centre de la
voie lorsque le système est en stand-
by. Lorsque toutes les conditions sont
remplies, l'indication (verte) des systèmes
d'assistance au maintien de trajectoire
(LAS) et de suivi de voie (LDWS) apparaît
dans l'affi chage multi-informations et le
système devient opérationnel.

(Vert)  


 Le moteur tourne.



 La vitesse du véhicule est d'au moins 60
km/h (37 mi/h).
 


 Le système détecte les lignes de
circulation blanches (jaunes) à la fois du
côté gauche et droit.
 


 Le conducteur est au volant.



 La voie de circulation n'est ni étroite ni
large.


Les systèmes d'assistance au maintien
de trajectoire (LAS) et de suivi de voie
(LDWS) se mettent en veille dans les cas
suivants:
 


 Le système ne parvient pas à détecter
des lignes blanches (jaunes).
 


 La vitesse du véhicule inférieure à
environ 60 km/h (37 mi/h).
 


 L'ABS/TCS/DSC fonctionne.



 Le TCS est désactivé.
 (Si le TCS est éteint alors que le système
est opérationnel, un bip d'avertissement
retentit et le système se met en veille.)
 


 Le véhicule s'engage dans un virage serré.



 Le véhicule s'engage dans un virage à
une vitesse inappropriée.
 


 Le conducteur enlève ses mains du
volant (ne tient pas le volant).
 


 Accélération/décélération soudaine



 Conduire sur des routes sinueuses.
CX-9_8FD7-FC-16B_Edition3.indb 125CX-9_8FD7-FC-16B_Edition3.indb 1252017/02/15 16:20:092017/02/15 16:20:09

4–126
En cours de conduite
i-ACTIVSENSE
REMARQUE
 


 Les systèmes d'assistance au maintien
de trajectoire (LAS) et de suivi de voie
(LDWS) ne fonctionnent pas tant que
le système n'a pas détecté des lignes de
circulation blanches (jaunes) sur le côté
gauche ou droit.
 


 Lorsque le système ne détecte une ligne
blanche (jaune) de la voie que d'un côté,
le système n'activera pas les alertes
pour la ligne qui n'a pas été détectée.
L'avertissement n'est valable que pour
un écart de la voie de circulation sur le
côté ayant été détecté.
 


 Si le conducteur enlève ses mains du
volant (ne tient pas le volant) un bip
sonore retentit et une alerte s'affi che sur
l'affi chage multi-informations.



  Si le volant est tenu de façon légère,
ou en fonction de l'état de la route, le
système peut détecter que le conducteur
l'a lâché (qu'il ne tient plus le volant)
même si ce n'est pas le cas, et affi che
un message sur l'affi chage multi-
informations.
 


 Le moment auquel l'avertissement de
sortie de voie s'active et l'assistance de
manœuvre du volant s'effectue varie.
 


 Les paramètres suivants des systèmes
d'assistance au maintien de trajectoire
(LAS) et de suivi de voie (LDWS)
peuvent être modifi és. Se référer à
Fonctions de personnalisation à la page
9-11 .
 


 L'assistance de manœuvre du volant
opérationnelle/non-opérationnelle
 


 Annuler la sensibilité (probabilité de
l'assistance de manœuvre du volant)


Affi chage de la ligne de la voie de
circulation du véhicule
Lorsque les systèmes d'assistance au
maintien de trajectoire (LAS) et de suivi
de voie (LDWS) deviennent opérationnels
alors qu'ils sont en veille, les lignes de
circulation du véhicule apparaissent
sur l'affi chage multi-informations et de
conduite active. Sur l'affi chage des lignes
de circulation du véhicule indiquant l'état
de fonctionnement, la couleur des lignes
de conduite du véhicule détectées passe en
blanc.
CX-9_8FD7-FC-16B_Edition3.indb 126CX-9_8FD7-FC-16B_Edition3.indb 1262017/02/15 16:20:092017/02/15 16:20:09
