2016 MAZDA MODEL CX-9 Manuel du propriétaire (in French)

7–17
En cas de problèmes
Pneu à plat
PRUDENCE
Ne pas appliquer d'huile ou de graisse
aux boulons des écrous de roue et ne
pas serrer les écrous de roue à un couple
dépassant celui spécifi é:
Le fait d'appliquer de l'huile ou de la
graisse aux boulons des écrous de
roue est dangereux. Les écrous de
roue peuvent se desserrer lors de la
conduite et la roue peut se détacher
du moyeu, causant un accident. De
plus, les écrous de roue risquent de
s'endommager s'ils sont trop serrés.

4. Tourner la clé à écrou de roue dans
le sens contraire des aiguilles d'une
montre et abaisser le véhicule.
5. Utiliser la clé à écrou de roue pour
serrer les écrous de roue dans l'ordre
indiqué.



Si l'on n'est pas certain du serrage des
écrous de roue, les faire vérifi er par un
concessionnaire agréé Mazda.

Couple de serrage des écrous
N·m (kgf·m, ft·lbf) 108—147 (12—14, 80—108)

PRUDENCE
Toujours serrer les écrous de roue
correctement:
Des écrous de roue incorrectement
serrés ou desserrés sont dangereux.
La roue peut ne pas tourner droit ou
se détacher. Ceci peut faire perdre le
contrôle du véhicule et causer un grave
accident.

S'assurer d'installer les écrous que l'on
a retirés ou de les remplacer par des
écrous à pas métrique identiques:
Les boulons et écrous de roue de ce
véhicule Mazda sont à pas métrique,
l'utilisation d'un écrou à pas non
métrique sur un boulon à pas métrique
est dangereuse. Un écrou non métrique
monté sur un boulon métrique ne
fi xera pas la roue et endommagera le
boulon, ceci peut faire que la roue se
détache et causer un accident.

CX-9_8FD7-FC-16B_Edition3.indb 17CX-9_8FD7-FC-16B_Edition3.indb 172017/02/15 16:21:062017/02/15 16:21:06

7–18
En cas de problèmes
Pneu à plat
6. (Véhicules avec haut-parleur de
basses)
Sécuriser le haut-parleur de basses au
pneu à plat en utilisant une courroie de
pneu à plat.

1. Passer la courroie de pneu à plat à
travers la roue du pneu crevé.



2. Installer le haut-parleur de basses
contre le pneu crevé.


3. Passer la courroie de pneu à plat à
travers la boucle.



4. Tirer l'extrémité de la courroie de
pneu à plat et sécuriser le haut-
parleur de basses et le faisceau de
câblage au pneu crevé.



ATTENTION
En tirant sur la courroie de pneu à
plat, veiller à protéger la boucle avec
un tissu. Si la boucle entre en contact
direct avec le haut-parleur de basses,
celui-ci pourrait être endommagé.

CX-9_8FD7-FC-16B_Edition3.indb 18CX-9_8FD7-FC-16B_Edition3.indb 182017/02/15 16:21:062017/02/15 16:21:06

7–19
En cas de problèmes
Pneu à plat
7 . (Véhicules à l'exception du Mexique)
Sécuriser le pneu crevé dans le
compartiment à bagages en utilisant
une courroie de pneu à plat.

1. Tirer les courroies de pneu à plat
hors de la boucle pour les diviser en
deux courroies.



2. Accrocher les agrafes des courroies
de pneu à plat aux crochets situés
sous la troisième rangée de siège.


3. Placer le pneu crevé dans le
compartiment à bagages de façon à
ce qu'il repose contre le panneau du
compartiment.



4. Passer les courroies de pneu à plat à
travers la roue du pneu crevé.



CX-9_8FD7-FC-16B_Edition3.indb 19CX-9_8FD7-FC-16B_Edition3.indb 192017/02/15 16:21:072017/02/15 16:21:07

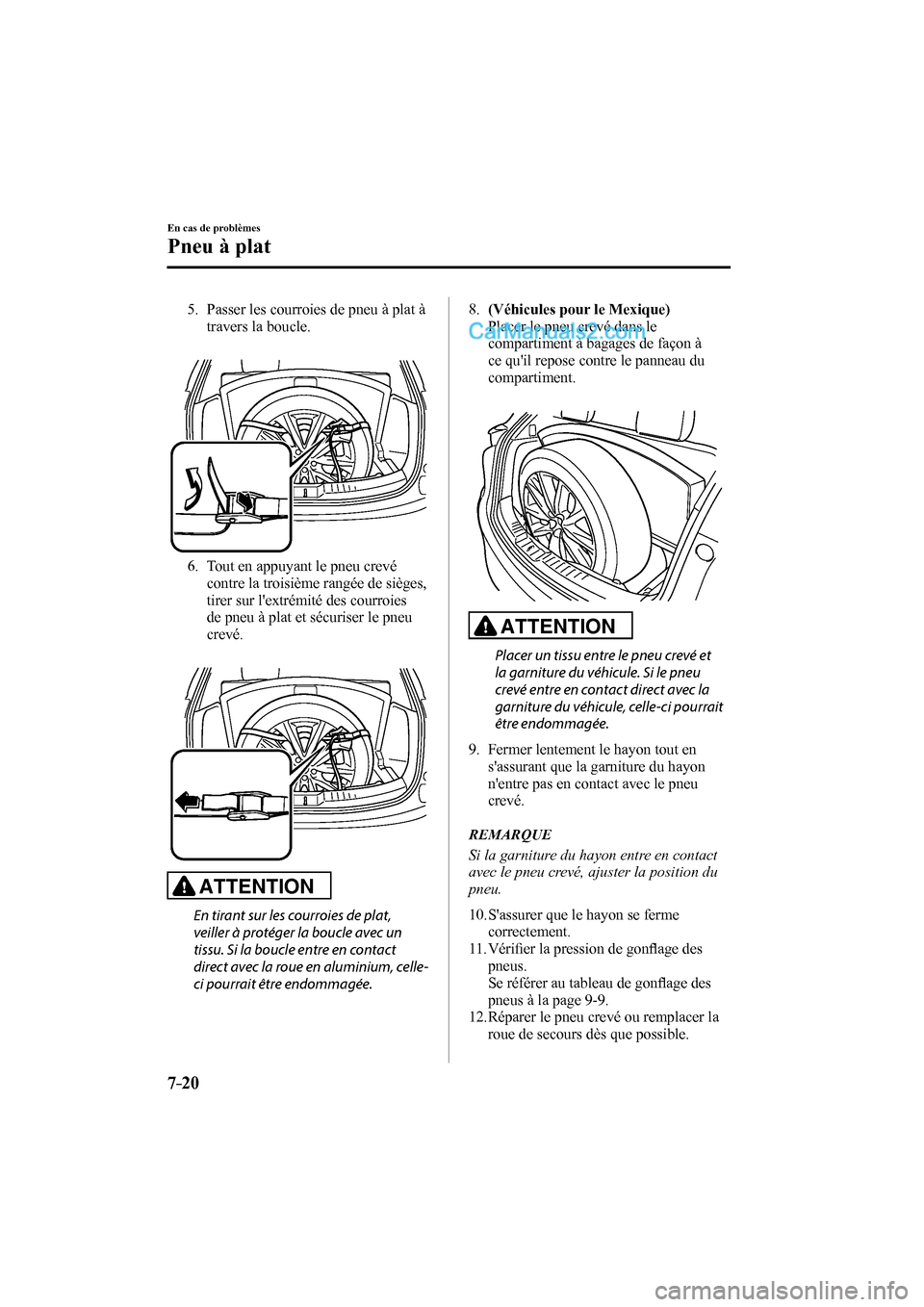

7–20
En cas de problèmes
Pneu à plat
5. Passer les courroies de pneu à plat à
travers la boucle.



6. Tout en appuyant le pneu crevé
contre la troisième rangée de sièges,
tirer sur l'extrémité des courroies
de pneu à plat et sécuriser le pneu
crevé.



ATTENTION
En tirant sur les courroies de plat,
veiller à protéger la boucle avec un
tissu. Si la boucle entre en contact
direct avec la roue en aluminium, celle-
ci pourrait être endommagée.

8 . (Véhicules pour le Mexique)
Placer le pneu crevé dans le
compartiment à bagages de façon à
ce qu'il repose contre le panneau du
compartiment.



ATTENTION
Placer un tissu entre le pneu crevé et
la garniture du véhicule. Si le pneu
crevé entre en contact direct avec la
garniture du véhicule, celle-ci pourrait
être endommagée.

9. Fermer lentement le hayon tout en
s'assurant que la garniture du hayon
n'entre pas en contact avec le pneu
crevé.
REMARQUE
Si la garniture du hayon entre en contact
avec le pneu crevé, ajuster la position du
pneu.

10. S'assurer que le hayon se ferme
correctement.
11. Vérifi er la pression de gonfl age des
pneus.
Se référer au tableau de gonfl age des
pneus à la page 9-9 .
12. Réparer le pneu crevé ou remplacer la
roue de secours dès que possible.

CX-9_8FD7-FC-16B_Edition3.indb 20CX-9_8FD7-FC-16B_Edition3.indb 202017/02/15 16:21:082017/02/15 16:21:08

7–21
En cas de problèmes
Pneu à plat
REMARQUE
(Avec système de surveillance de pression
des pneus)
Ne pas appuyer sur l'interrupteur de
l'ensemble du système de surveillance de
la pression des pneus après l'installation
du pneu de rechange. Il ne faut appuyer
sur l'interrupteur qu'après l'installation du
pneu réparé ou du pneu de rechange (page
4-160 ).

PRUDENCE
Ne pas conduire avec un pneu dont la
pression de gonfl age est incorrecte:
Le fait de conduire avec des pneus
gonfl és à une pression incorrecte est
dangereux. Des pneus gonfl és à une
pression incorrecte peuvent aff ecter
la conduite et entraîner un accident.
Lorsque la pression de gonfl age des
roues conventionnelles est vérifi ée,
vérifi er aussi la pression de gonfl age de
la roue de secours.

REMARQUE
Pour éviter que le cric et la trousse à
outils ne fassent du bruit, les ranger
correctement.

CX-9_8FD7-FC-16B_Edition3.indb 21CX-9_8FD7-FC-16B_Edition3.indb 212017/02/15 16:21:082017/02/15 16:21:08

7–22
En cas de problèmes
La batterie est faible
Démarrage avec batterie de secours
Le démarrage avec une batterie de secours est dangereux s'il n'est pas fait correctement.
Suivre prudemment les instructions suivantes. Si l'on est pas certain de comment réaliser un
démarrage avec une batterie de secours, s'adresser à un mécanicien compétent.
PRUDENCE
Suivre ces précautions soigneusement:
Pour une manipulation sûre et correcte de la batterie, lire soigneusement les précautions
suivantes avant d'utiliser ou inspecter la batterie.


Ne pas laisser la borne positive ( ) entrer en contact avec tout objet métallique
qui risquerait de produire des étincelles:
Des fl ammes ou des étincelles près de cellules ouvertes de la batterie sont dangereuses.
De l'hydrogène, qui est produit lors du fonctionnement normal de la batterie, peut
s'enfl ammer et faire exploser la batterie. Une batterie qui explose peut causer de graves
brûlures et blessures. Lorsque l'on travaille près d'une batterie, ne pas laisser des outils en
métal entrer en contact avec la borne positive (
) ou négative ( ) de la batterie.


Garder les fl ammes, y compris les cigarettes, et étincelles éloignées des cellules
ouvertes de la batterie:
Des fl ammes ou des étincelles près de cellules ouvertes de la batterie sont dangereuses.
De l'hydrogène, qui est produit lors du fonctionnement normal de la batterie, peut
s'enfl ammer et faire exploser la batterie. Une batterie qui explose peut causer de graves
brûlures et blessures.

Ne pas connecter de batterie de secours à une batterie gelée ou à une batterie dont le
niveau est bas:
Le fait de connecter une batterie de secours à une batterie gelée ou à une batterie dont
le niveau d'électrolyte est bas, est dangereux. Elle risque de se fi ssurer ou d'exploser, et de
causer de graves blessures.

Raccorder le câble négatif à un point de masse approprié éloigné de la batterie:
Le fait de brancher l'extrémité du deuxième câble de démarrage à la borne négative (
)
de la batterie déchargée est dangereux.
Une étincelle pourrait faire exploser le gaz se trouvant autour de la batterie et causer de
graves blessures.

CX-9_8FD7-FC-16B_Edition3.indb 22CX-9_8FD7-FC-16B_Edition3.indb 222017/02/15 16:21:082017/02/15 16:21:08

7–23
En cas de problèmes
La batterie est faible
Acheminer les câbles de batterie à l'écart des pièces mobiles:
Le fait de connecter un câble de secours près de ou à une composante qui se déplace
(ventilateurs de refroidissement, courroies) est dangereux. Le câble peut être heurté
lorsque le moteur démarre et causer de graves blessures.

ATTENTION
N'utiliser qu'un dispositif de secours de 12 V. L'utilisation d'une alimentation de 24 V (deux
batteries connectées en série ou un générateur de 24 V) peut causer des dommages
graves au moteur 12 V du démarreur, au système d'allumage et aux autres pièces du
circuit électrique.



Brancher les câbles dans l'ordre numérique et les débrancher dans l'ordre contraire.
Câbles de dépannage
Batterie de secours
Batterie déchargée

CX-9_8FD7-FC-16B_Edition3.indb 23CX-9_8FD7-FC-16B_Edition3.indb 232017/02/15 16:21:082017/02/15 16:21:08

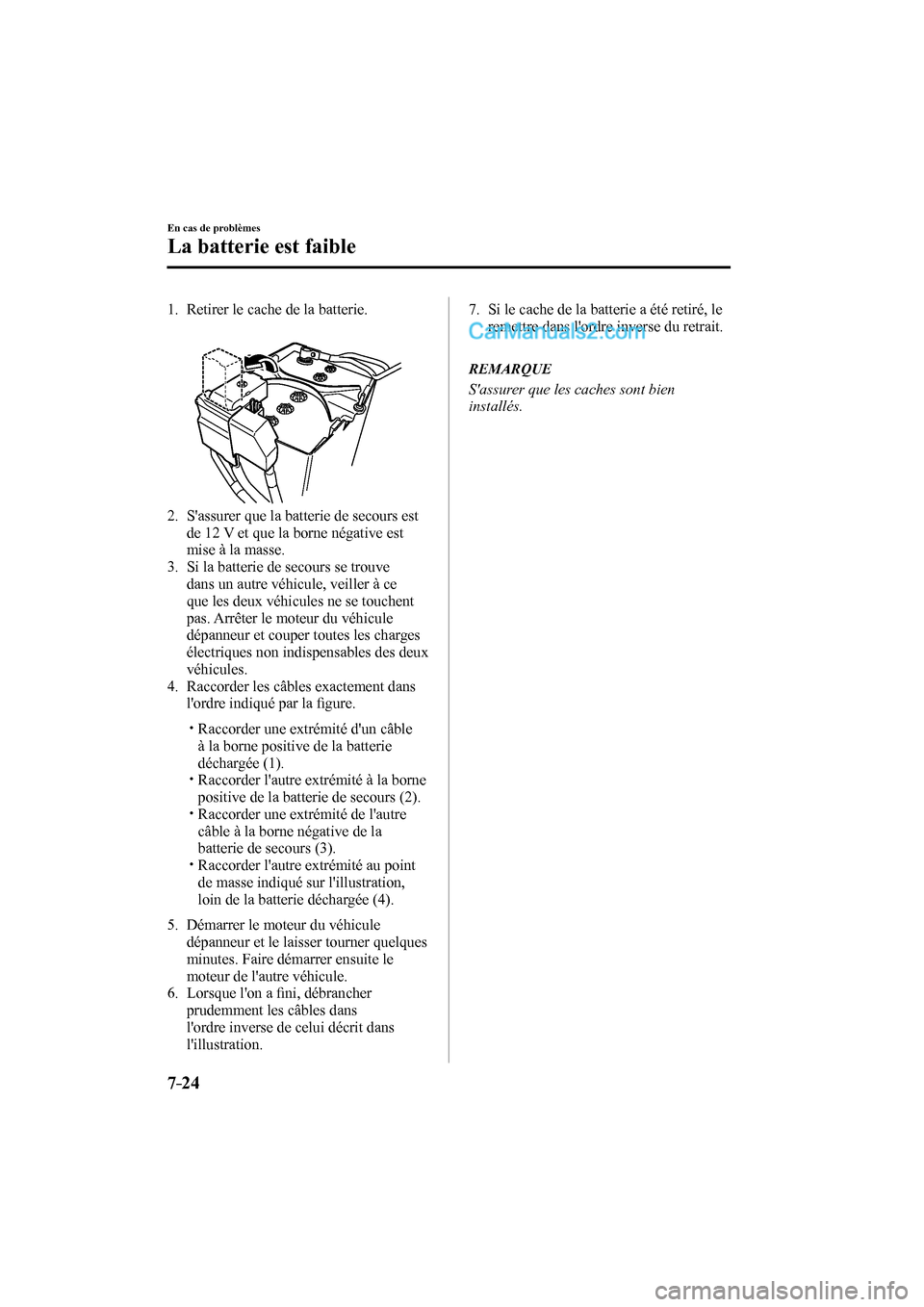

7–24
En cas de problèmes
La batterie est faible
1. Retirer le cache de la batterie.



2. S'assurer que la batterie de secours est
de 12 V et que la borne négative est
mise à la masse.
3. Si la batterie de secours se trouve
dans un autre véhicule, veiller à ce
que les deux véhicules ne se touchent
pas. Arrêter le moteur du véhicule
dépanneur et couper toutes les charges
électriques non indispensables des deux
véhicules.
4. Raccorder les câbles exactement dans
l'ordre indiqué par la fi gure.




 Raccorder une extrémité d'un câble
à la borne positive de la batterie
déchargée (1).
 


 Raccorder l'autre extrémité à la borne
positive de la batterie de secours (2).
 


 Raccorder une extrémité de l'autre
câble à la borne négative de la
batterie de secours (3).
 


 Raccorder l'autre extrémité au point
de masse indiqué sur l'illustration,
loin de la batterie déchargée (4).

5. Démarrer le moteur du véhicule
dépanneur et le laisser tourner quelques
minutes. Faire démarrer ensuite le
moteur de l'autre véhicule.
6. Lorsque l'on a fi ni, débrancher
prudemment les câbles dans
l'ordre inverse de celui décrit dans
l'illustration. 7. Si le cache de la batterie a été retiré, le
remettre dans l'ordre inverse du retrait.

REMARQUE
S'assurer que les caches sont bien
installés.
