2016 MAZDA MODEL CX-9 Manuel du propriétaire (in French)

5–95
Fonctions intérieures
Equipement intérieur
Arrière
Deuxième rangée de siège
Les porte-verres se trouve dans
l'accoudoir.


Troisième rangée de siège
Dans la troisième rangée, les porte-verres
se trouvent sur les cotés du siège.
Côté droit

Côté gauche


CX-9_8FD7-FC-16B_Edition3.indb 95CX-9_8FD7-FC-16B_Edition3.indb 952017/02/15 16:20:462017/02/15 16:20:46

5–96
Fonctions intérieures
Equipement intérieur
Porte-bouteilles
Les porte-bouteilles se trouvent sur
l'intérieur des portières.

Porte-bouteille
ATTENTION
Ne pas utiliser les porte-bouteilles pour
des contenants non fermés. Le liquide
risque de se renverser lorsqu'une
portière est ouverte ou fermée.

Compartiments de
rangement
PRUDENCE
Garder les boîtes de rangement fermées
pendant qu'on conduit:
Le fait de conduire avec les
compartiments de rangement ouverts
est dangereux. Pour réduire les
risques de blessures en cas d'accident
ou de freinage brusque, garder les
compartiments de rangement fermés
lors de la conduite.

Ne mettez pas d'articles dans des
espaces de stockage sans couvercle:
Il est dangereux de mettre des articles
dans des espaces de stockage sans
couvercle, car si vous accélérez
brusquement ils risqueraient d'être
projetés dans l'habitacle et de causer
des blessures, selon la manière dont ils
sont rangés.

ATTENTION
Ne pas laisser de lunettes ou de briquet
dans la boîte de rangement lorsque
le véhicule est stationné au soleil. La
température élevée, risque de faire
exploser un briquet ou de déformer ou
craquer le plastique de lunettes.

CX-9_8FD7-FC-16B_Edition3.indb 96CX-9_8FD7-FC-16B_Edition3.indb 962017/02/15 16:20:462017/02/15 16:20:46

5–97
Fonctions intérieures
Equipement intérieur
*Certains modèles.
Console supérieure
Ce compartiment de console est conçu
pour y ranger des lunettes et autres
accessoires.
Pousser sur le verrou pour l'ouvrir.


Boîte à gants
Pour ouvrir la boîte à gants, tirer la
poignée vers soi.


Pour fermer la boîte à gants, appuyer
fermement sur le centre du couvercle de la
boîte à gants.
Console centrale
Pour ouvrir, appuyer sur le bouton.


Boîte d'accoudoir *
Pour l'ouvrir, appuyer sur le bouton et tirer
le couvercle vers le haut.


CX-9_8FD7-FC-16B_Edition3.indb 97CX-9_8FD7-FC-16B_Edition3.indb 972017/02/15 16:20:462017/02/15 16:20:46

5–98
Fonctions intérieures
Equipement intérieur
*Certains modèles.

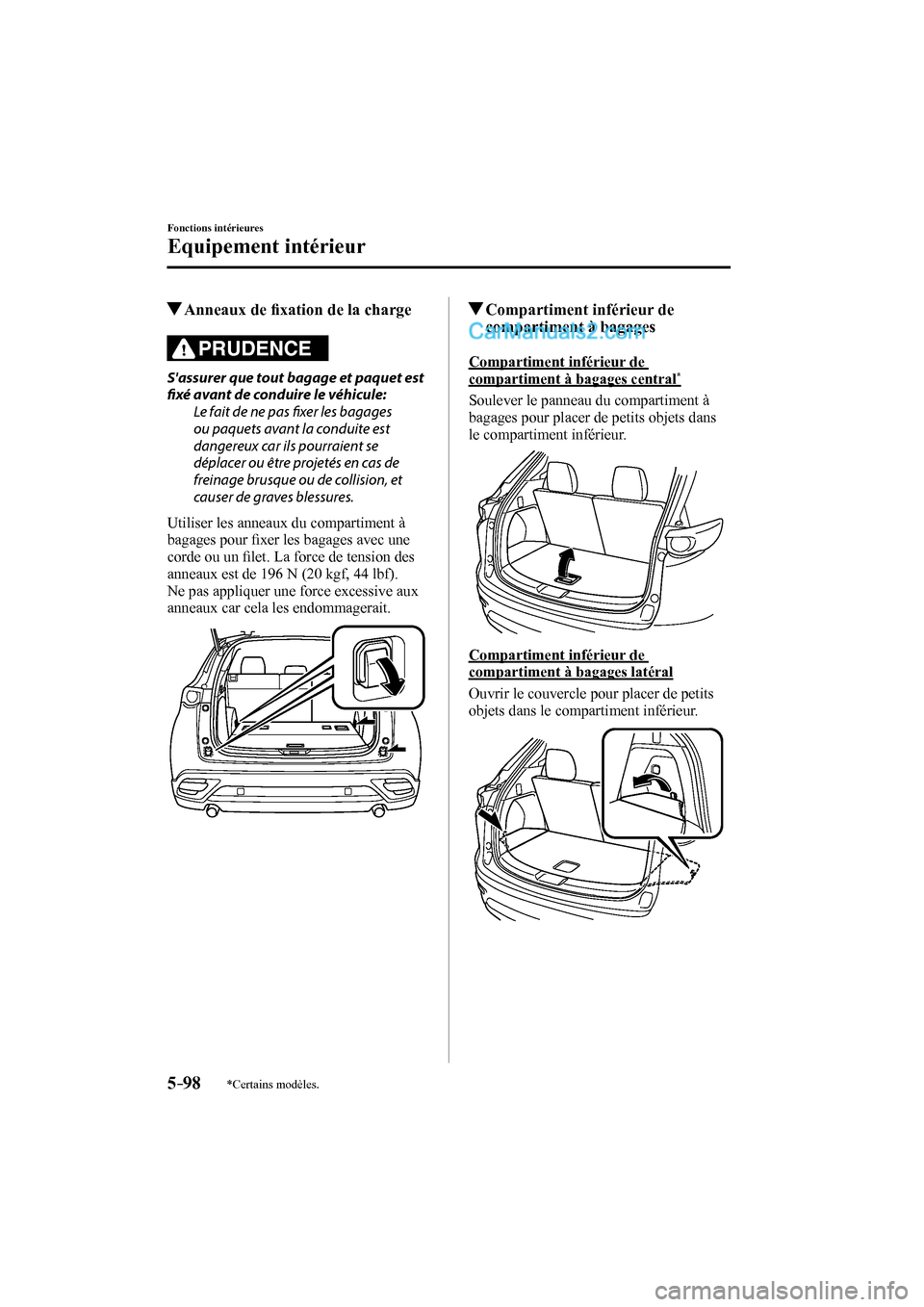

Anneaux de fi xation de la charge
PRUDENCE
S'assurer que tout bagage et paquet est
fi xé avant de conduire le véhicule:
Le fait de ne pas fi xer les bagages
ou paquets avant la conduite est
dangereux car ils pourraient se
déplacer ou être projetés en cas de
freinage brusque ou de collision, et
causer de graves blessures.

Utiliser les anneaux du compartiment à
bagages pour fi xer les bagages avec une
corde ou un fi let. La force de tension des
anneaux est de 196 N (20 kgf, 44 lbf).
Ne pas appliquer une force excessive aux
anneaux car cela les endommagerait.


Compartiment inférieur de
compartiment à bagages
Compartiment inférieur de
compartiment à bagages central *
Soulever le panneau du compartiment à
bagages pour placer de petits objets dans
le compartiment inférieur.


Compartiment inférieur de
compartiment à bagages latéral
Ouvrir le couvercle pour placer de petits
objets dans le compartiment inférieur.


CX-9_8FD7-FC-16B_Edition3.indb 98CX-9_8FD7-FC-16B_Edition3.indb 982017/02/15 16:20:472017/02/15 16:20:47

5–99
Fonctions intérieures
Equipement intérieur
Crochet pour sac à provision
Le crochet pour sac à provisions peut
servir à accrocher les sacs à provisions.
ATTENTION
Ne pas mettre trop de poids dessus
le crochet, parce que cela risque de
l'endommager.


Crochet pour sac à
provision (force
d'élasticité: 3 kg (6,6 lb))

Crochets à manteau arrière
PRUDENCE
Ne jamais suspendre d'objets lourds ou
pointus aux poignées d'assistance et
aux crochets à manteau:
Il est dangereux de suspendre des
objets lourds ou pointus tels qu'un
porte-manteau aux poignées
d'assistance ou aux crochets à
manteau, car ces objets risqueraient
d'être projetés et de percuter un
occupant dans l'habitacle au cas où
un rideau de sécurité gonfl able se
déploierait, ce qui pourrait causer des
blessures graves ou mortelles.

Toujours suspendre les vêtements aux
crochets à manteau et aux poignées
d'assistance sans utiliser de porte-
manteaux.

Crochet à manteau
CX-9_8FD7-FC-16B_Edition3.indb 99CX-9_8FD7-FC-16B_Edition3.indb 992017/02/15 16:20:472017/02/15 16:20:47

5–10 0
Fonctions intérieures
Equipement intérieur
*Certains modèles.
Pare-soleil (Vitre de
portière arrière)
*
Les pare-soleils sont installés sur les vitres
de chaque côté de la deuxième rangée de
sièges.

Tenir la languette, tirer le pare-soleil vers
le haut et accrocher les encoches.

Languette
Crochet
Panneau
pare-soleil

Pour ramener le pare-soleil à sa position
d'origine, le décrocher et le rétracter
lentement.
ATTENTION
 
 Bien accrocher le pare-soleil. Sinon,
le pare-soleil pourrait se rétracter
brusquement et provoquer des blessures,
comme par exemple des pincements de
doigts.
 

 N'utilisez les pare-soleils que lorsque
les vitres sont totalement fermées.
Utiliser un pare-soleil alors qu'une vitre
est ouverte pourrait le décrocher, et
il pourrait alors battre à l'intérieur de
l'habitacle et frapper une personne
assise près de la vitre, entraînant des
blessures.


CX-9_8FD7-FC-16B_Edition3.indb 100CX-9_8FD7-FC-16B_Edition3.indb 1002017/02/15 16:20:482017/02/15 16:20:48

6–1

6Entretien
Comment maintenir votre véhicule Mazda en condition optimale.


Informations essentielles ................................................................... 6-2
Introduction ................................................................................... 6-2

Entretien périodique .......................................................................... 6-4
Entretien périodique (Etats-Unis, le Canada et Puerto Rico)........ 6-4
Entretien périodique (Mexique) .................................................. 6-11
Contrôle d'entretien ..................................................................... 6-18

Entretien réalisable par le propriétaire ......................................... 6-20
Précautions concernant l'entretien réalisable par le
propriétaire .................................................................................. 6-20
Capot ........................................................................................... 6-22
Vue générale du compartiment moteur ....................................... 6-24
Huile moteur ............................................................................... 6-25
Liquide de refroidissement du moteur ........................................ 6-28
Liquide de frein ........................................................................... 6-30
Liquide de lave-glace .................................................................. 6-31
Lubrifi cation de la carrosserie ..................................................... 6-32
Balais d'essuie-glace ................................................................... 6-32
Batterie ........................................................................................ 6-38
Remplacement de la pile de la clé ............................................... 6-40
Pneus ........................................................................................... 6-43
Ampoules .................................................................................... 6-48
Fusibles ....................................................................................... 6-57

Soins à apporter ............................................................................... 6-63
Entretien extérieur ....................................................................... 6-63
Entretien de l'habitacle ................................................................ 6-69
CX-9_8FD7-FC-16B_Edition3.indb 1CX-9_8FD7-FC-16B_Edition3.indb 12017/02/15 16:20:482017/02/15 16:20:48

6–2
Entretien
Informations essentielles
Introduction
Procéder à l'inspection du véhicule, au remplacement d'un pneu ou à tout type de
maintenance (comme le nettoyage du véhicule) avec prudence afi n d'éviter toute blessure.
En particulier, porter des gants de travail épais tels que des gants en coton en cas de contact
avec des zones hors de vue lors de l'inspection ou de travaux sur le véhicule. Inspecter le
véhicule ou effectuer d'autres procédures avec les mains nues peut entraîner des blessures.

Si l'on n'est pas certain de la marche à suivre décrite, il est fortement conseillé de faire faire
l'opération par un garage spécialisé, de préférence chez un concessionnaire agréé Mazda.

Des techniciens formés à l'usine Mazda et des pièces d'origine Mazda garantissent le
meilleur résultat. Sans cette expertise et des pièces spécialement conçues et fabriquées
pour ce véhicule Mazda, un entretien inadéquat, incomplet et insuffi sant peut causer des
problèmes. Ceci peut endommager le véhicule et causer un accident et des blessures.

Pour des conseils d'experts et un entretien de qualité, s'adresser à un concessionnaire agréé
Mazda.

Pour continuer à bénéfi cier de votre garantie et protéger votre investissement, il est de votre
responsabilité de bien entretenir votre véhicule selon les services recommandés d'usine
décrits dans ce manuel. Dans ce cadre vous devez conserver votre carnet d'entretien, les
reçus, les demandes de réparation et tout autre document comme preuve que cet entretien a
bien été effectué. Vous devez présenter ces documents en cas de désaccord sur la couverture
de garantie. Ne pas le faire peut rendre votre garantie nulle et non avenue soit en totalité ou
en partie.

Cette preuve peut consister de ce qui suit:
 


 Le carnet d'entretien des services prévus de Mazda, se reporter à la brochure de garantie,
doit être entièrement rempli montrant le kilométrage, le numéro de commande de
réparation, la date de chaque service, et signé par un technicien d'entretien automobile
qualifi é qui effectue l'entretien des véhicules.




 Les copies originales des ordres de réparation ou autres reçus qui incluent le kilométrage
et la date à laquelle le service du véhicule a été effectué. Chaque reçu doit être signé par
un technicien d'entretien automobile qualifi é.




 Pour l'entretien que vous avez fait, une déclaration mentionnant que vous l'avez bien
effectué, affi chant le kilométrage et la date à laquelle le travail a été fait. Également,
les reçus des pièces de rechange (fl uide, fi ltres, etc.) indiquant la date et le kilométrage
doivent être joints à cette déclaration.
