2016 MAZDA MODEL CX-9 Manuel du propriétaire (in French)

7–33
En cas de problèmes
Voyants/témoins et carillons d'alarme
Signal Prudence


Avertisseur du système
électronique de
distribution de force de
freinage Si l'unité de commande du système électronique de distribution de force de freinage
détermine que certaines composantes du système ne fonctionnent pas correctement,
l'unité de commande peut allumer simultanément le voyant du système de freinage
et le voyant d'ABS. Le problème est probablement dû au système électronique de
distribution de force de freinage. PRUDENCE
Ne pas conduire lorsque le voyant d'ABS et le voyant du système de freinage sont
allumés. Faire remorquer le véhicule chez un concessionnaire agréé Mazda dès
que possible pour une inspection des freins:
Le fait de conduire le véhicule lorsque le voyant d'ABS et le voyant du système de
freinage sont tous les deux allumés est dangereux.
Lorsque les deux voyants sont allumés, les roues arrière risquent de se bloquer plus
rapidement en cas de freinage brusque que dans les conditions normales.


Indication
d'avertissement/voyant
du circuit de charge Si le voyant s'allume pendant la conduite, cela indique une anomalie de l'alternateur ou
du système de charge.
Garer prudemment le véhicule sur le bord de la route. S'adresser à un concessionnaire
agréé Mazda.
ATTENTION
Ne pas continuer de conduire le véhicule lorsque le voyant du circuit de charge est
allumé, car le moteur pourrait s'arrêter inopinément.


Voyant d'huile moteur Ce voyant indique que la pression de l'huile moteur est basse.
ATTENTION
Ne pas faire tourner le moteur si la pression d'huile moteur est basse. Sinon, il
pourrait entraîner de graves dommages au moteur.
Si le voyant s'allume ou l'indication d'avertissement s'affi che durant la conduite:
1. Garer prudemment le véhicule sur le bord de la route en terrain plat.
2. Arrêter le moteur et attendre 5 minutes afi n de laisser l'huile retourner dans le carter
d'huile.
3. Vérifi er le niveau d'huile moteur 6-28 . S'il est faible, ajouter la quantité adaptée
d'huile moteur (veiller à ne pas ajouter une quantité trop importante).
ATTENTION
Ne pas faire tourner le moteur si la niveau d'huile est bas. Sinon, il pourrait entraîner
de graves dommages au moteur.
4. Démarrer le moteur et regarder le voyant.

S'il reste allumé même si le niveau d'huile est normal ou après avoir ajouté de
l'huile, arrêter le moteur immédiatement et faire remorquer le véhicule jusqu'à un
concessionnaire agréé Mazda.
CX-9_8FD7-FC-16B_Edition3.indb 33CX-9_8FD7-FC-16B_Edition3.indb 332017/02/15 16:21:102017/02/15 16:21:10

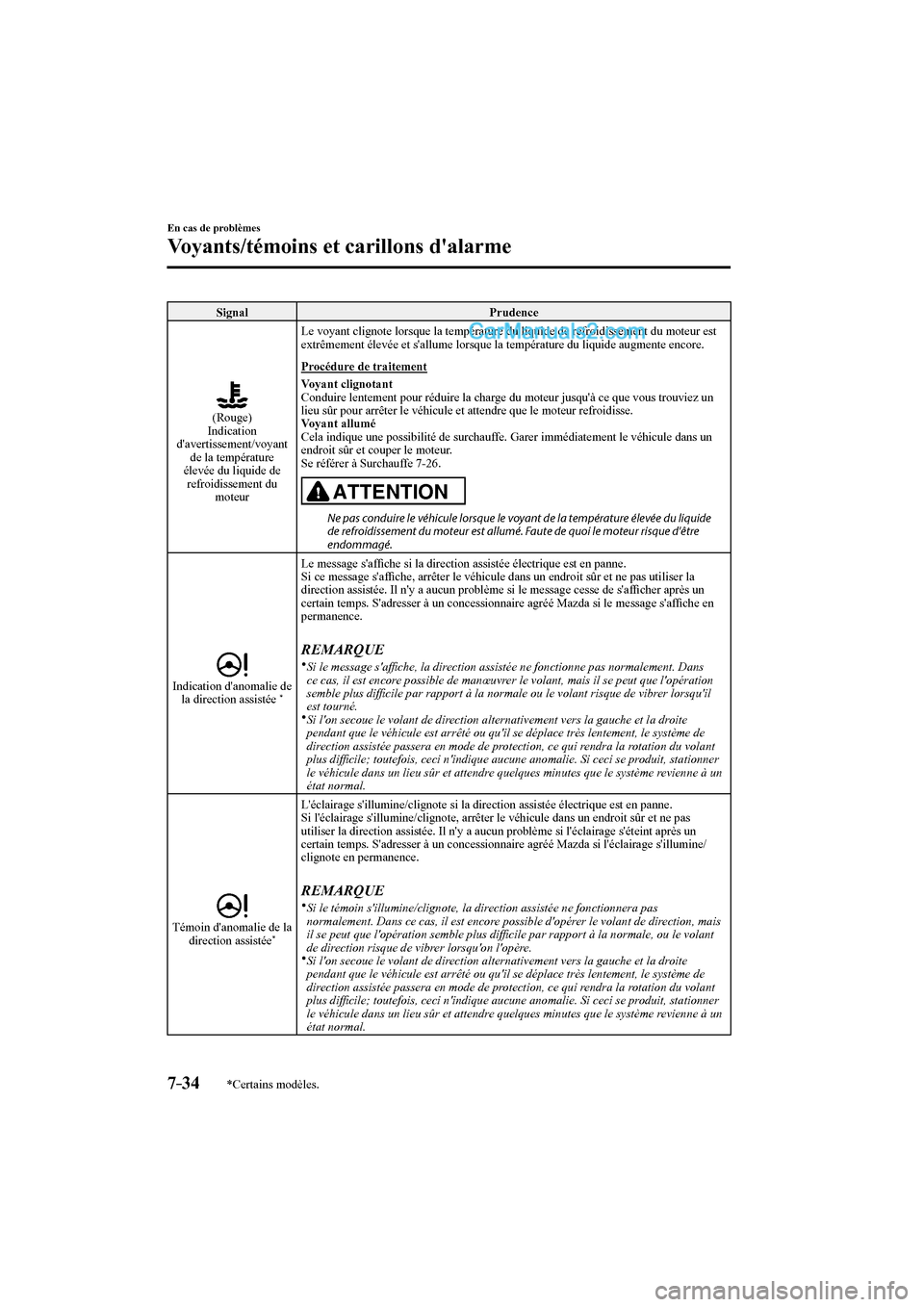

7–34
En cas de problèmes
Voyants/témoins et carillons d'alarme
*Certains modèles.
Signal Prudence


(Rouge)
Indication
d'avertissement/voyant
de la température
élevée du liquide de
refroidissement du
moteur
Le voyant clignote lorsque la température du liquide de refroidissement du moteur est
extrêmement élevée et s'allume lorsque la température du liquide augmente encore.
Procédure de traitement
Voyant clignotant
Conduire lentement pour réduire la charge du moteur jusqu'à ce que vous trouviez un
lieu sûr pour arrêter le véhicule et attendre que le moteur refroidisse.
Voyant allumé
Cela indique une possibilité de surchauffe. Garer immédiatement le véhicule dans un
endroit sûr et couper le moteur.
Se référer à Surchauffe 7-26 .
ATTENTION
Ne pas conduire le véhicule lorsque le voyant de la température élevée du liquide
de refroidissement du moteur est allumé. Faute de quoi le moteur risque d'être
endommagé.


Indication d'anomalie de
la direction assistée
* Le message s'affi che si la direction assistée électrique est en panne.
Si ce message s'affi che, arrêter le véhicule dans un endroit sûr et ne pas utiliser la
direction assistée. Il n'y a aucun problème si le message cesse de s'affi cher après un
certain temps. S'adresser à un concessionnaire agréé Mazda si le message s'affi che en
permanence.
REMARQUE

Si le message s'affi che, la direction assistée ne fonctionne pas normalement. Dans
ce cas, il est encore possible de manœuvrer le volant, mais il se peut que l'opération
semble plus diffi cile par rapport à la normale ou le volant risque de vibrer lorsqu'il
est tourné.

Si l'on secoue le volant de direction alternativement vers la gauche et la droite
pendant que le véhicule est arrêté ou qu'il se déplace très lentement, le système de
direction assistée passera en mode de protection, ce qui rendra la rotation du volant
plus diffi cile; toutefois, ceci n'indique aucune anomalie. Si ceci se produit, stationner
le véhicule dans un lieu sûr et attendre quelques minutes que le système revienne à un
état normal.


Témoin d'anomalie de la
direction assistée
* L'éclairage s'illumine/clignote si la direction assistée électrique est en panne.
Si l'éclairage s'illumine/clignote, arrêter le véhicule dans un endroit sûr et ne pas
utiliser la direction assistée. Il n'y a aucun problème si l'éclairage s'éteint après un
certain temps. S'adresser à un concessionnaire agréé Mazda si l'éclairage s'illumine/
clignote en permanence.
REMARQUE

Si le témoin s'illumine/clignote, la direction assistée ne fonctionnera pas
normalement. Dans ce cas, il est encore possible d'opérer le volant de direction, mais
il se peut que l'opération semble plus diffi cile par rapport à la normale, ou le volant
de direction risque de vibrer lorsqu'on l'opère.

Si l'on secoue le volant de direction alternativement vers la gauche et la droite
pendant que le véhicule est arrêté ou qu'il se déplace très lentement, le système de
direction assistée passera en mode de protection, ce qui rendra la rotation du volant
plus diffi cile; toutefois, ceci n'indique aucune anomalie. Si ceci se produit, stationner
le véhicule dans un lieu sûr et attendre quelques minutes que le système revienne à un
état normal.

CX-9_8FD7-FC-16B_Edition3.indb 34CX-9_8FD7-FC-16B_Edition3.indb 342017/02/15 16:21:112017/02/15 16:21:11

7–35
En cas de problèmes
Voyants/témoins et carillons d'alarme
S'adresser à un concessionnaire agréé Mazda pour faire inspecter le véhicule
Si l'un des voyants ou du témoin suivants s'allume/clignote, il est possible qu'il y ait une
panne dans le système. S'adresser à un concessionnaire agréé Mazda pour faire inspecter le
véhicule.

Signal Prudence


Voyant du système
d'antiblocage de
frein (ABS) Si le voyant d'ABS reste allumé lors de la conduite, cela indique que l'unité d'ABS a détecté
une anomalie dans le système. Dans ce cas, les freins fonctionnent normalement comme si
le véhicule n'avait pas d'ABS.
Si cela se produisait, consulter un concessionnaire agréé Mazda dès que possible. REMARQUE

Lorsque le moteur est démarré à l'aide d'une batterie de secours, un régime moteur
irrégulier se produit et il est possible que le voyant d'ABS s'allume. Si c'est le cas, la
batterie est faible. Cela n'indique cependant pas une anomalie de fonctionnement du
système ABS.
Faire recharger la batterie dès que possible.

Le système d'assistance des freins ne fonctionne pas lorsque le voyant ABS est allumé.


Indication
d'avertissement/
voyant principal
Tableau de bord de type A
S'affi che quand la notifi cation des dysfonctionnements du système est requise.
Vérifi er le message indiqué sur l'affi chage et consulter un concessionnaire agréé Mazda.

Voyant
principal

L'indication dans l'affi chage et le voyant principal dans le tableau de bord sont allumés en
même temps.
Ceci indique une anomalie du système du véhicule. Vérifi er le message indiqué sur
l'affi chage et consulter un concessionnaire agréé Mazda.
Pour plus de détails, reportez-vous aux explications pour les voyants/témoins, dans la
section voyants/témoins, qui correspondent au symbole dans la partie supérieure de l'écran.
Si un message n'est pas indiqué à l'écran, utiliser l'interrupteur INFO pour affi cher l'écran
“Avertissement”.
Se référer à Message indiqué dans l'affi chage multi-informations et interrupteur INFO à la
page 4-21 .
Tableau de bord de type B
L'éclairage s'allume en continu dans l'un quelconque des cas suivants. S'adresser à un
concessionnaire agréé Mazda.

Il y a une anomalie dans le système de gestion de la batterie.

Il y a une anomalie dans le contacteur de frein.


Voyant du frein
de stationnement
électrique Le voyant s'allume lorsque le système présente une anomalie. Faire inspecter votre véhicule
par un concessionnaire agréé Mazda.
CX-9_8FD7-FC-16B_Edition3.indb 35CX-9_8FD7-FC-16B_Edition3.indb 352017/02/15 16:21:112017/02/15 16:21:11

7–36
En cas de problèmes
Voyants/témoins et carillons d'alarme
*Certains modèles.
Signal Prudence


Indication
d'avertissement
de niveau d'huile
moteur
* Le message est affi ché quand le système détecte un dysfonctionnement. Faire inspecter
votre véhicule par un concessionnaire agréé Mazda.


Voyant d'anomalie
du moteur Si ce voyant s'allume pendant la conduite, cela peut indiquer un problème du véhicule. Il est
important de noter les conditions de conduite lorsque le voyant s'est allumé et s'adresser à
un concessionnaire agréé Mazda.
Le voyant d'anomalie du moteur peut s'allumer dans les conditions suivantes:

Le niveau de carburant dans le réservoir de carburant est très bas ou le réservoir est
presque vide.

Il y a une anomalie du système électrique du moteur.

Il y a une anomalie du système antipollution.

Le bouchon du réservoir de carburant est manquant ou pas assez serré.
Si le voyant d'anomalie du moteur reste allumé ou clignote continuellement, ne pas
conduire à une vitesse élevée et s'adresser à un concessionnaire agréé Mazda dès que
possible.


Indication
d'avertissement/
voyant de la
boîte de vitesses
automatique L'indication/éclairage s'allume pour indiquer un problème de la boîte de vitesses. ATTENTION
Si l'indication d'avertissement/voyant de boîte de vitesses automatique clignote, cela
indique un problème électrique de la boîte de vitesses. Si l'on continue de conduire dans
ces conditions cela peut endommager la boîte de vitesses. Consulter un concessionnaire
agréé Mazda dès que possible.


Indication
d'avertissement
AWD
*
“Défaillance du système 4WD” s'affi che
L'indication s'affi che dans les conditions suivantes. Cela pourrait indiquer une anomalie du
système. Faire vérifi er le véhicule chez un concessionnaire agréé Mazda.
 En cas de dysfonctionnement du système AWD.
 En cas de différence importante entre la taille des pneus des roues avant et arrière.
“Charge du système 4WD trop élevée” s'affi che
L'indication s'affi che dans les conditions suivantes. Garer le véhicule dans un endroit sûr
et contrôler que les indications d'avertissement s'éteignent, puis reprendre la conduite.
Contacter un concessionnaire agréé Mazda si l'indication s'affi che en permanence.

Si la température de l'huile du différentiel surchauffe de façon excessive.

En cas de différence importante entre la rotation des roues avant et arrière, comme par
exemple lorsque l'on essaye d'extraire le véhicule de la boue.
CX-9_8FD7-FC-16B_Edition3.indb 36CX-9_8FD7-FC-16B_Edition3.indb 362017/02/15 16:21:112017/02/15 16:21:11

7–37
En cas de problèmes
Voyants/témoins et carillons d'alarme
*Certains modèles.
Signal Prudence


Voyant du système
toutes roues
motrices (AWD)
*
Quand l'éclairage est allumé
L'éclairage s'allume dans les conditions suivantes. Cela pourrait indiquer une anomalie du
système. Faire vérifi er le véhicule chez un concessionnaire agréé Mazda.
 En cas de dysfonctionnement du système AWD.
 En cas de différence importante entre la taille des pneus des roues avant et arrière.
Quand le voyant clignote
Garer le véhicule dans un endroit sûr. Après quelques moments, si le voyant arrête de
clignoter, la conduite peut être reprise. Si le témoin ne cesse pas de clignoter, s'adresser à un
concessionnaire agréé Mazda.

Si la température de l'huile du différentiel surchauffe de façon excessive.

En cas de différence importante entre la rotation des roues avant et arrière, comme par
exemple lorsque l'on essaye d'extraire le véhicule de la boue.


(S'allume)
Témoin TCS/DSC Si le témoin reste allumé, cela peut indiquer une anomalie du système de commande de
traction, du système de commande dynamique de stabilité ou du système d'assistance
des freins et ils peuvent ne pas fonctionner correctement. Faire vérifi er le véhicule par un
concessionnaire agréé Mazda.


Voyant du système
de coussins d'air/
dispositif de
prétension de
ceinture de sécurité
avant Une anomalie du système est indiquée par le fait que le voyant reste clignoté, allumé ou ne
s'allume pas du tout lorsque le contacteur est mis à ON. Dans un de ces cas, s'adresser à un
concessionnaire agréé Mazda dès que possible. Le système risque de ne pas fonctionner en
cas d'accident.
PRUDENCE
Ne jamais toucher au systèmes de coussin d'air/dispositif de prétension, et toujours
confi er tous les travaux l'entretien et de réparation à un concessionnaire agréé Mazda:
Le fait de faire l'entretien soi-même ou de toucher au système est dangereux. Les
coussins d'air/dispositif de prétension peuvent se déclencher accidentellement ou être
désactivés causant des blessures graves ou mortelles.
CX-9_8FD7-FC-16B_Edition3.indb 37CX-9_8FD7-FC-16B_Edition3.indb 372017/02/15 16:21:122017/02/15 16:21:12

7–38
En cas de problèmes
Voyants/témoins et carillons d'alarme
*Certains modèles.
Signal Prudence


(Clignotant)
Voyant du système
de surveillance de
pression des pneus
* Si le système de surveillance de pression des pneus présente une anomalie, le voyant de
pression des pneus clignote pendant environ 1 minute lorsque le contacteur est placé sur
ON, puis il continue à s'allumer. Faire inspecter le véhicule par un concessionnaire agréé
Mazda dès que possible.
PRUDENCE
Si le voyant du système de surveillance de pression des pneus s'allume ou clignote, ou
si l'avertisseur sonore de pression des pneus retentit, ralentir immédiatement et éviter
de manœuvrer et freiner brusquement:
Si le voyant du système de surveillance de pression des pneus s'allume ou clignote, ou
si l'avertisseur sonore de pression des pneus retentit, il est dangereux de conduire le
véhicule à hautes vitesses, ou de manœuvrer ou freiner brusquement. Le contrôle du
véhicule peut être aff ecté, ce qui peut causer un accident.
Pour déterminer s'il y a une fuite d'air progressive ou un pneu à plat, se garer à un
endroit sûr où l'on peut vérifi er visuellement l'état du pneu, et déterminer s'il y a encore
assez d'air pour pouvoir se rendre à un endroit où l'on pourra faire regonfl er le pneu
et revérifi er le système, chez un concessionnaire agréé Mazda ou dans un atelier de
réparation de pneus.

Ne pas ignorer le voyant TPMS:
Le fait d'ignorer le voyant TPMS est dangereux, même si l'on sait pourquoi il est allumé.
Corriger tout problème dès que possible avant qu'il ne se transforme en une situation
dangereuse qui peut causer la défaillance d'un pneu et un accident grave.


(Ambre)
Indication
d'avertissement
KEY
* “Défaillance du système sans clé” s'affi che
Ce message s'affi che lorsque le système avancé d'ouverture à télécommande & du bouton
de démarrage du moteur a un problème.
S'adresser à un concessionnaire agréé Mazda.
ATTENTION
Si le message est indiqué ou si le témoin du bouton de démarrage du moteur (ambre)
clignote, il se peut que le moteur ne démarre pas. S'il n‘est pas possible de démarrer le
moteur, tenter de le démarrer à l'aide de la méthode d'urgence pour démarrer le moteur
et faire inspecter le véhicule par un concessionnaire agréé Mazda dès que possible.
Se référer à Opération d'urgence pour le démarrage du moteur à la page 4-10 .
“Couper le contact” s'affi che
Ce message s'affi che lorsque la portière du conducteur est ouverte sans avoir éteint
l'allumage.
“Clé non détectée” s'affi che
Ce message s'affi che lorsque l'une des opérations suivantes est effectuée avec la
télécommande hors de portée opérationnelle ou placée dans des zones à l'intérieur de la
cabine où il est diffi cile qu'elle soit détectée.

Le bouton de démarrage du moteur est enfoncé avec l'allumage éteint

Le contacteur est activé

Toutes les portières sont fermées sans coupure du contact
CX-9_8FD7-FC-16B_Edition3.indb 38CX-9_8FD7-FC-16B_Edition3.indb 382017/02/15 16:21:122017/02/15 16:21:12

7–39
En cas de problèmes
Voyants/témoins et carillons d'alarme
*Certains modèles.
Signal Prudence


(Rouge)
(S'allume)
Voyant KEY
* En cas d'anomalie dans le système d'ouverture à télécommande, il s'allume en continu.
ATTENTION
Si le témoin d'avertissement de la clé s'allume ou si le témoin du bouton de démarrage
du moteur (ambre) clignote, il se peut que le moteur ne démarre pas. S'il n‘est pas
possible de démarrer le moteur, tenter de le démarrer à l'aide de la méthode d'urgence
pour démarrer le moteur et faire inspecter le véhicule par un concessionnaire agréé
Mazda dès que possible.
Se référer à Opération d'urgence pour le démarrage du moteur à la page 4-10 .


(Ambre)
Voyant du système
de commande
des feux de route
(HBC)
* Si l'éclairage reste allumé, il est possible que le système soit défectueux. Faire inspecter
votre véhicule par un concessionnaire agréé Mazda.
REMARQUE
Si la zone du pare-brise en face de la caméra de détection avant (FSC) est embuée ou
obstruée, le voyant s'allume temporairement. Si l'éclairage reste allumé, il est possible que
le système soit défectueux.

Indication
d'avertissement/
voyant de
surveillance des
angles morts (BSM)
*
Ce voyant s'allume en cas de dysfonctionnement de surveillance des angles morts (BSM).
Faire inspecter votre véhicule par un concessionnaire agréé Mazda.
REMARQUE
Si le véhicule est utilisé sur une route avec peu de circulation et peu de véhicules pouvant
être détectés par les capteurs radars, il est possible que le fonctionnement du système soit
interrompu. Ceci n'indique toutefois pas une anomalie.


(Ambre)
Indication
d'avertissement
de commande de
croisière radar
Mazda (MRCC)
* Le message “Défaillance système capteur de radar avant” s'affi che en cas de
dysfonctionnement du système lorsque la Commande de croisière radar Mazda (MRCC) est
activée. Faire inspecter votre véhicule par un concessionnaire agréé Mazda.

(Ambre)
Indication
d'avertissement des
systèmes d'assistance
au maintien de
trajectoire (LAS)
et de suivi de voie
(LDWS)
*
Le message est affi ché quand le système détecte un dysfonctionnement. Faire inspecter
votre véhicule par un concessionnaire agréé Mazda.
Le système ne fonctionne pas lorsque le message d'avertissement est affi ché.
ATTENTION

Toujours utiliser des pneus qui soient de la taille spécifi ée et de même fabricant, marque
et conception de bande de roulement sur toutes les roues. De plus, ne pas utiliser de pneus
ayant des motifs d'usure sensiblement diff érents sur le même véhicule. Si de tels pneus
inappropriés sont utilisés, le système risque de ne pas fonctionner normalement.

Lorsqu'une roue de secours d'urgence est utilisée, il est possible que le système ne
fonctionne pas normalement.


Voyant LED des
phares Ce voyant s'allume s'il y a une anomalie dans les phares LED. Faire inspecter votre véhicule
par un concessionnaire agréé Mazda.

CX-9_8FD7-FC-16B_Edition3.indb 39CX-9_8FD7-FC-16B_Edition3.indb 392017/02/15 16:21:122017/02/15 16:21:12

7–40
En cas de problèmes
Voyants/témoins et carillons d'alarme
*Certains modèles.
Mesures correctives
Prendre les mesures correctives et vérifi er que le voyant s'éteint.

Signal Prudence Mesures correctives à prendre


(S'allume)
Voyant du système de
surveillance de pression
des pneus
* Lorsque le voyant du système de
surveillance de pression des pneus
s'allume ou lorsque l'avertisseur sonore
de pression des pneus retentit (environ 3
secondes), la pression de gonfl age est trop
basse dans l'un ou plusieurs des pneus.
PRUDENCE
Si le voyant du système de surveillance
de pression des pneus s'allume ou
clignote, ou si l'avertisseur sonore de
pression des pneus retentit, ralentir
immédiatement et éviter de manœuvrer
et freiner brusquement:
Si le voyant du système de
surveillance de pression des
pneus s'allume ou clignote, ou si
l'avertisseur sonore de pression
des pneus retentit, il est dangereux
de conduire le véhicule à hautes
vitesses, ou de manœuvrer ou freiner
brusquement. Le contrôle du véhicule
peut être aff ecté, ce qui peut causer
un accident.
Pour déterminer s'il y a une fuite d'air
progressive ou un pneu à plat, se
garer à un endroit sûr où l'on peut
vérifi er visuellement l'état du pneu,
et déterminer s'il y a encore assez
d'air pour pouvoir se rendre à un
endroit où l'on pourra faire regonfl er
le pneu et revérifi er le système, chez
un concessionnaire agréé Mazda
ou dans un atelier de réparation de
pneus.

Ne pas ignorer le voyant TPMS:
Le fait d'ignorer le voyant TPMS
est dangereux, même si l'on sait
pourquoi il est allumé. Corriger tout
problème dès que possible avant qu'il
ne se transforme en une situation
dangereuse qui peut causer la
défaillance d'un pneu et un accident
grave. Inspecter les pneus et les gonfl er à la
pression de gonfl age spécifi ée (page
6-43 ).
REMARQUE

Effectuer le réglage de pression des
pneus lorsque les pneus sont froids. La
pression de gonfl age des pneus varie
selon la température des pneus; il faut
donc laisser le véhicule au repos pendant
une heure ou ne pas le conduire plus
de 1,6 km (1 mille) avant de régler la
pression de gonfl age des pneus. Lorsque
la pression est réglée sur des pneus
chauds selon une pression de gonfl age
froide, le voyant/bip sonore TPMS
pourrait s'allumer après que les pneus
soient refroidis et que la pression ne soit
devenue inférieure aux spécifi cations.
Un voyant TPMS allumé résultant d'une
baisse de la pression de gonfl age des
pneus suite à une température ambiante
froide peut rester allumé même si la
température ambiante s'élève. Dans
ce cas, il sera également nécessaire
d'ajuster les pressions de gonfl age des
pneus. Si le voyant TPMS s'allume à
cause d'une baisse de la pression de
gonfl age des pneus, s'assurer de vérifi er
et d'ajuster les pressions.

Les pneus perdent naturellement un peu
d'air avec le temps et le système TPMS
ne peut pas déterminer si les pneus se
sont dégonfl és avec le temps ou si un
pneu est à plat. Toutefois, si un seul
pneu parmi les quatre est dégonfl é, ceci
indique une anomalie; il faut alors que
quelqu'un fasse avancer le véhicule
lentement afi n qu'on puisse vérifi er si le
pneu dégonfl é comporte des entailles ou
un objet de métal dépassant de la bande
de roulement ou de la paroi du pneu.
Mettre quelques gouttes d'eau sur la tige
de la valve pour voir s'il ne se forme pas
de bulles indiquant une valve en mauvais
état. La correction des fuites ne peut pas
se faire uniquement en se contentant de
regonfl er le pneu en cause, car les fuites
sont dangereuses — l'apporter chez un
concessionnaire agréé Mazda.
CX-9_8FD7-FC-16B_Edition3.indb 40CX-9_8FD7-FC-16B_Edition3.indb 402017/02/15 16:21:132017/02/15 16:21:13
