2016 MAZDA MODEL CX-9 Manuel du propriétaire (in French)

6–59
Entretien
Entretien réalisable par le propriétaire
*Certains modèles.

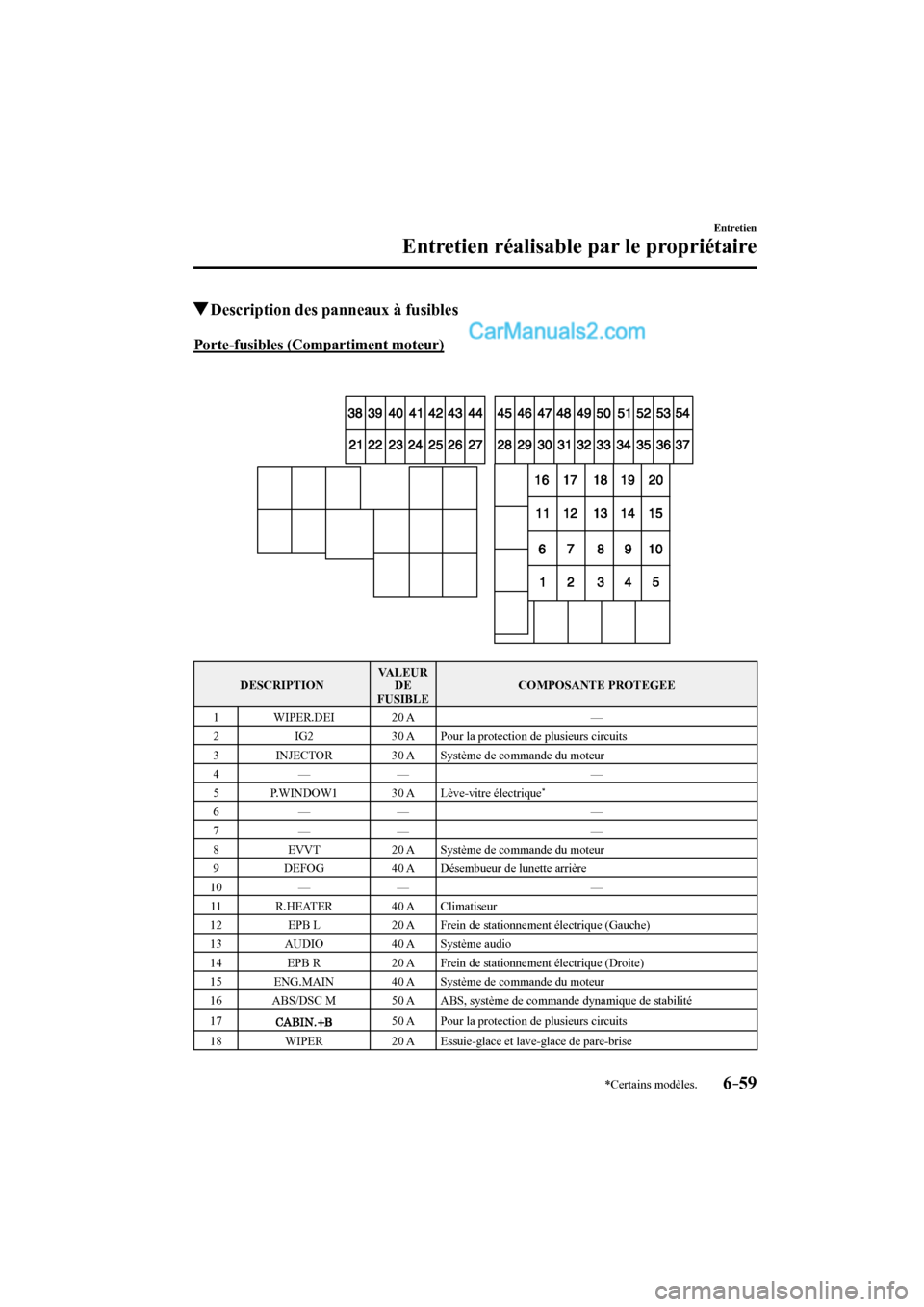

Description des panneaux à fusibles
Porte-fusibles (Compartiment moteur)



DESCRIPTION VALEUR
DE
FUSIBLE COMPOSANTE PROTEGEE
1 WIPER.DEI 20 A —
2 IG2 30 A Pour la protection de plusieurs circuits
3 INJECTOR 30 A Système de commande du moteur
4 — — —
5 P.WINDOW1 30 A Lève-vitre électrique
*
6 — — —
7 — — —
8 EVVT 20 A Système de commande du moteur
9 DEFOG 40 A Désembueur de lunette arrière
10 — — —
11 R.HEATER 40 A Climatiseur
12 EPB L 20 A Frein de stationnement électrique (Gauche)
13 AUDIO 40 A Système audio
14 EPB R 20 A Frein de stationnement électrique (Droite)
15 ENG.MAIN 40 A Système de commande du moteur
16 ABS/DSC M 50 A ABS, système de commande dynamique de stabilité
17

50 A Pour la protection de plusieurs circuits
18 WIPER 20 A Essuie-glace et lave-glace de pare-brise
CX-9_8FD7-FC-16B_Edition3.indb 59CX-9_8FD7-FC-16B_Edition3.indb 592017/02/15 16:21:002017/02/15 16:21:00

6–60
Entretien
Entretien réalisable par le propriétaire
*Certains modèles.
DESCRIPTION VALEUR
DE
FUSIBLE COMPOSANTE PROTEGEE
19 HEATER 40 A Climatiseur
20 — — —
21 ENGINE.IG1 7,5 A Système de commande du moteur
22 C/U IG1 15 A Pour la protection de plusieurs circuits
23 H/L LOW L 15 A Feux de croisement des phares (Gauche)
24 H/L LOW R1 15 A —
25 ENGINE3 15 A Système de commande du moteur
26 ENGINE2 15 A Système de commande du moteur
27 ENGINE1 15 A Système de commande du moteur
28 AT 15 A Système de commande de boîte de vitesses
29 H/CLEAN 20 A —
30 A/C 7,5 A Climatiseur
31 AT PUMP 15 A —
32 STOP 10 A Feux de freinage
33 R.WIPER 15 A Essuie-glace de lunette arrière
34 H/L HI 20 A Feux de route
35 H/L LOW R2 15 A Feux de croisement des phares (Droite)
36 FOG 15 A Antibrouillards
*
37

7,5 A Système de commande du moteur
38 AUDIO2 7,5 A Système audio
39 INTERIOR 10 A Eclairage au pavillon
40 METER2 15 A —
41 METER1 10 A Combiné d'instruments
42 SRS1 7,5 A Coussin d'air
43 AUDIO4 10 A Système audio
*
44 AUDIO1 25 A Système audio
45 ABS/DSC S 30 A ABS, système de commande dynamique de stabilité
46 — — —
47 ST.HEATER 15 A Volant chauffant
*
48 TAIL 15 A Feux de stationnement
49 FUEL PUMP2 25 A Système d'alimentation
50 HAZARD 25 A Feux de détresse, clignotants, feux arrière
51 DRL 15 A Feux de position diurnes
52 R.OUTLET2 15 A Prises des accessoires
53 HORN 15 A Avertisseur
54 ROOM 25 A Pour la protection de plusieurs circuits

CX-9_8FD7-FC-16B_Edition3.indb 60CX-9_8FD7-FC-16B_Edition3.indb 602017/02/15 16:21:002017/02/15 16:21:00

6–61
Entretien
Entretien réalisable par le propriétaire
*Certains modèles.
Porte-fusibles (Côté gauche)



DESCRIPTION VALEUR
DE
FUSIBLE COMPOSANTE PROTEGEE
1 P.SEAT D 30 A Sièges électriques
*
2 P.WINDOW3 30 A Lève-vitre électrique *
3 R.OUTLET3 15 A Prises des accessoires
4 P.WINDOW2 25 A Lève-vitres électriques
5 PLG 20 A Hayon électrique
6 D.LOCK 25 A Verrouillages électriques des portières
7 SEAT WARM 20 A Chauffage de siège
8 SRS2/ESCL 15 A —
9 SUNROOF 10 A Toit ouvrant transparent
10 INTERIOR2 15 A Système audio
11

7,5 A Système de commande du moteur
12 MIRROR 7,5 A Rétroviseur à commande à distance
13 AT IND 7,5 A Témoin de plage AT
14 F.OUTLET 15 A Prises des accessoires
15 R.OUTLET1 15 A —
16 — — —
CX-9_8FD7-FC-16B_Edition3.indb 61CX-9_8FD7-FC-16B_Edition3.indb 612017/02/15 16:21:012017/02/15 16:21:01

6–62
Entretien
Entretien réalisable par le propriétaire
*Certains modèles.
DESCRIPTION VALEUR
DE
FUSIBLE COMPOSANTE PROTEGEE
17 M.DEF 7,5 A Désembueur de rétroviseur
18 — — —
19 AUDIO3 15 A Système audio
20 — — —
21 P.SEAT P 30 A Sièges électriques
*

CX-9_8FD7-FC-16B_Edition3.indb 62CX-9_8FD7-FC-16B_Edition3.indb 622017/02/15 16:21:012017/02/15 16:21:01

6–63
Entretien
Soins à apporter
Entretien extérieur
Le procédé de peinture de votre Mazda
incorpore les derniers développements
techniques de composition et de méthodes
d'application.

Cependant, si l'entretien correct n'est pas
apporté, l'environnement peut affecter les
propriétés protectrices de la peinture.

Ci-dessous sont indiqués quelques
exemples de dommages possibles et des
conseils sur comment les éviter.
Dommages causés par les pluies acides
ou les retombées chimiques
Apparition
Les polluants industriels et les émissions
d'échappement des véhicules automobiles
se mélangent dans l'air avec la pluie ou
l'humidité pour former des retombées
acides. Ces acides peuvent retomber sur le
fi ni du véhicule. Lorsque l'eau s'évapore,
la concentration de l'acide augmente et
peut endommager le fi ni.
Le plus longtemps cet acide reste sur la
surface, plus élevés sont les risques de
dommages.
Prévention
Il est nécessaire de laver et cirer le
véhicule, suivant les instructions fournies
dans cette section, pour protéger son fi ni.
Ceci devrait être fait dès que l'on pense
que des retombées acides se sont déposées
sur le véhicule.
Dommages causés par les excréments
d'oiseaux, les insectes ou la sève d'arbre
Apparition
Les excréments d'oiseaux contiennent des
acides. S'ils ne sont pas retirés, ils peuvent
attaquer la couche transparente et de
couleur de la peinture du véhicule.

Lorsque des insectes collent à la surface
peinte et se décomposent, des composés
corrosifs se forment. S'ils ne sont pas
retirés, ils peuvent éroder la couche
transparente et de couleur de la peinture du
véhicule.

La sève d'arbre durcira et collera au fi ni. Si
l'on essaie de retirer de la sève durcie, on
risque de retirer de la peinture.
Prévention
Il est nécessaire de laver et cirer le
véhicule, suivant les instructions fournies
dans cette section, pour protéger son fi ni.
Ceci devrait être fait dès que possible.

Les excréments d'oiseaux peuvent être
retirés à l'aide d'une éponge douce et de
l'eau. Si lors d'un voyage, une éponge n'est
pas disponible, un mouchoir en papier
mouillé peut aussi être utilisé. L'endroit
nettoyé devrait être ciré suivant les
instructions fournies dans cette section.
Les insectes et la sève d'arbre peuvent
être retirés à l'aide d'une éponge douce
et de l'eau ou d'un produit de nettoyage
disponible dans le commerce.

On peut aussi couvrir l'endroit affecté,
d'un journal mouillé, pendant une à deux
heures. Retirer ensuite le journal et rincer
à l'eau les débris restants.
CX-9_8FD7-FC-16B_Edition3.indb 63CX-9_8FD7-FC-16B_Edition3.indb 632017/02/15 16:21:012017/02/15 16:21:01

6–64
Entretien
Soins à apporter
Marques d'eau
Apparition
La pluie, le brouillard, l'humidité et même
l'eau courante peut contenir des minéraux
nuisibles, tel que du sel et des dépôts. Si
de l'humidité contenant des minéraux se
dépose sur le véhicule puis s'évapore, les
minéraux se concentrent et durcissent
pour former des ronds blancs. Ces ronds
peuvent endommager le fi ni du véhicule.
Prévention
Il est nécessaire de laver et cirer le
véhicule, suivant les instructions fournies
dans cette section, pour protéger son fi ni.
Ceci devrait être fait dès que l'on découvre
des tâches d'eau sur le fi ni du véhicule.
Ecaillage de la peinture
Apparition
L'écaillage de la peinture se produit
lorsque des graviers projetés en l'air par
les pneus d'autre véhicules retombent sur
le véhicule.
Pour éviter l'écaillage de la peinture
Garder une distance adéquate entre ce
véhicule et le véhicule que l'on suit,
pour réduire les risques d'écaillage de la
peinture dus à des projections de graviers. REMARQUE
 


 La zone de risque d'écaillage de la
peinture varie suivant la vitesse du
véhicule. Par exemple, à 90 km/h (56
mi/h), la zone de risque d'écaillage de
la peinture est de 50 mètres (164 pieds).
 


 Lorsqu'il fait froid, le fi ni du véhicule
durcit. Ceci augmente les risques
d'écaillage de la peinture.
 


 Un écaillement de la peinture peut
entraîner la formation de rouille
sur le véhicule Mazda. Pour éviter
ceci, réparer les dommages à l'aide
de peinture de retouche Mazda, tel
qu'indiqué dans cette section. Sinon, la
rouille peut s'étendre et entraîner des
réparations coûteuses.


Toujours lire toutes les instructions
mentionnées sur l'étiquette lors de
l'utilisation de tout produit chimique de
nettoyage ou de lustrage. Lire également
tous les avertissements et remarques.
CX-9_8FD7-FC-16B_Edition3.indb 64CX-9_8FD7-FC-16B_Edition3.indb 642017/02/15 16:21:012017/02/15 16:21:01

6–65
Entretien
Soins à apporter
Entretien du fi ni
Lavage
ATTENTION




 Lorsque le levier d'essuie-glace est sur la
position
et que le contacteur est
mis sur ON, les essuie-glaces peuvent se
mettre en marche automatiquement
dans les cas suivants:
 


 Si le pare-brise au-dessus du capteur
de pluie est touché ou essuyé avec un
chiff on.




 Si le pare-brise est frappé avec la
main ou un autre objet à partir
de l'extérieur ou de l'intérieur du
véhicule.
  Ne pas approcher les mains et les
grattoirs du pare-brise lorsque le levier
d'essuie-glaces est sur la position

et que le contacteur est sur ON, car les
doigts pourraient être pincés ou les
essuie-glaces et les balais d'essuie-glaces
pourraient être endommagés lorsqu'ils
sont activés automatiquement.
  Lorsqu'on veut nettoyer le pare-brise,
veiller à éteindre complètement les
essuie-glaces (quand on laisse le moteur
tourner) surtout que c'est important
lorsqu'on élimine la glace et la neige.
 


 Ne pas asperger d'eau dans le
compartiment moteur. Sinon, cela peut
entraîner des problèmes de démarrage
du moteur ou endommager les pièces du
circuit électrique.
 


 Lors du lavage et du cirage du véhicule,
veiller à ne pas exercer une force
excessive sur une zone du toit du
véhicule. Sinon, cela risque de cabosser
le véhicule.

Pour protéger le fi ni contre la rouille et
la détérioration, laver ce véhicule Mazda
complètement et fréquemment, au moins
une fois par mois, avec de l'eau tiède ou
froide.

Si le véhicule n'est pas lavé correctement,
la peinture risque d'être égratignée. Voici
quelques exemples qui indiquent les
situations où des égratignures peuvent se
produire.

Des égratignures se produisent si:
 


 Le véhicule est lavé avant d'avoir rincé
la poussière ou autre matière étrangère.
 


 Le véhicule est lavé avec un chiffon
rêche, sec ou sale.
 


 Le véhicule est lavé dans un lave-auto
automatique dont les brosses sont sales
ou trop dures.
 


 Des nettoyants ou cires contenant des
produits abrasifs sont utilisés.

REMARQUE
 


 Mazda ne peut pas être tenue
responsable pour les égratignures
causées par un lave-auto automatique
ou par un lavage incorrect.
 


 Les égratignures seront plus évidentes
sur des véhicules dont la peinture est
sombre.

CX-9_8FD7-FC-16B_Edition3.indb 65CX-9_8FD7-FC-16B_Edition3.indb 652017/02/15 16:21:012017/02/15 16:21:01

6–66
Entretien
Soins à apporter
Pour réduire les égratignures de la peinture
du véhicule:
 


 Rincer la poussière ou autre matière
étrangère à l'eau tiède ou froide avant le
lavage.
 


 Utiliser beaucoup d'eau tiède ou
froide et un chiffon doux pour laver le
véhicule. Ne pas utiliser de chiffon en
nylon.
 


 Frotter sans appliquer de pression lors
du lavage ou du séchage du véhicule.
 


 Ne laver le véhicule que dans un
lave-auto dont les brosses sont bien
entretenues.
 


 Ne pas utiliser de nettoyants ou cires
contenant des produits abrasifs.

ATTENTION
Ne pas utiliser de laine d'acier, de
produits de nettoyage abrasifs ou
de détergents puissants contenant
des agents fortement alcalins ou
caustiques sur les parties chromées
ou en aluminium anodisé. Cela
risque d'endommager la couche
de protection et provoquer une
décoloration ou une détérioration de
la peinture.

Veiller à retirer le sel, la poussière, la boue
et autre matière du dessous des ailes, et
s'assurer que les trous d'évacuation des
bords inférieurs des portières et panneaux
de bas de caisse sont propres.

Les insectes, le goudron, la sève d'arbre,
les excréments d'oiseaux, les retombées
chimiques et toute autre accumulation
peuvent endommager le fi ni s'ils ne sont
pas retirés immédiatement. Lorsqu'un
simple lavage à l'eau n'est pas effi cace,
utiliser un savon doux pour automobiles.
Rincer à fond le savon, à l'eau tiède ou
froide. Ne pas laisser le savon sécher sur
le fi ni.

Après avoir lavé le véhicule, le sécher à
l'aide d'une peau de chamois propre pour
éviter la formation de taches d'eau.
PRUDENCE
Sécher les freins qui sont devenus
mouillés en conduisant lentement, en
relâchant la pédale d'accélérateur et
en appliquant légèrement les freins
à plusieurs reprises jusqu'à ce que le
freinage soit redevenu normal:
Le fait de conduire avec des freins
mouillés est dangereux. Une distance
d'arrêt plus longue ou le véhicule
tirant d'un côté lors du freinage peut
entraîner un accident grave. Une légère
application des freins indiquera s'ils
sont aff ectés par l'eau.

Lorsque vous utilisez un lave-auto






 Rabattre les rétroviseurs des portières.



 Les brosses du lave-auto pourraient
réduire le lustre de la peinture ou hâter
la détérioration de la peinture.

CX-9_8FD7-FC-16B_Edition3.indb 66CX-9_8FD7-FC-16B_Edition3.indb 662017/02/15 16:21:012017/02/15 16:21:01
