2016 MAZDA MODEL CX-3 Instrukcja Obsługi (in Polish)

SKYACTIV-G 2.0

Korek zbiornika płynu
chłodzącego
Zbiornik płynu
chłodzącego
Wentylator
chłodnicy
SKYACTIV-D 1.5

Korek zbiornika
płynu chłodzącegoZbiornik płynu
chłodzącego
Wentylator
chłodnicy
Gdy poziom płynu chłodzącego, obniży się
w zbiorniku wyrównawczym do
wskazania L, dolej odpowiednią ilość
płynu do osiągnięcia oznaczenia F lub
FULL.
Dokręć korek zbiornika wyrównawczego
po uzupełnieniu płynu.
PRZESTROGA
xPłyn chłodzący może uszkodzić
lakier.
Jeżeli zostanie rozlany, szybko go
spłucz.
xUżywaj tylko miękkiej
(zdemineralizowanej) wody do
rozcieńczania płynu chłodzącego.
Woda zawiera minerały, które
zmniejszają skuteczność chłodzenia.
xNie dolewaj samej wody. Zawsze
dolewaj odpowiedni roztwór płynu
chłodzącego.
xSilnik zawiera części aluminiowe i
musi być chroniony płynem na bazie
glikolu etylenowego, co zapobiega
korozji i zamarzaniu.
xNIE UŻYWAJ płynów zawierających
alkohol, metanol, boran lub
krzemiany.
Może to spowodować uszkodzenie
układu chłodzenia.
xNIE MIESZAJ alkoholu lub
metanolu z płynem chłodzącym.
Może dojść do uszkodzenia układu
chłodzenia.
xNie używaj roztworów zawierających
więcej niż 60% dodatku
zapobiegającego przed zamarzaniem.
Może to spowodować zmniejszenie
skuteczności chłodzenia.
xJeżeli na korku lub w pobliżu korka
układu chłodzenia znajduje się
wskaźnik „FL22”, zaleca się
stosowanie w układzie płynu
typu FL22. Stosowanie innego płynu
chłodzącego niż FL-22 może
spowodować poważne uszkodzenia
silnika i układu chłodzenia.

Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-31

Jeżeli zbiornik wyrównawczy jest pusty
lub konieczne jest częste uzupełnianie
poziomu płynu chłodzącego, skonsultuj się
ze specjalistą. Zalecamy Autoryzowaną
Stację Obsługi Mazdy.Płyn hamulcowy/układu
wspomagania sprzęgła
tSprawdzenie poziomu p›ynu
hamulcowego/uk›adu wspomagania
sprzg›a
OSTRZEENIE
Jeeli poziom p›ynu hamulcowego/
uk›adu wspomagania sprzg›a jest
niski, sprawd uk›ad hamulcowy:
Niski poziom p›ynu hamulcowego/
uk›adu wspomagania sprzg›a
zagraa bezpiecze stwu.
Niski poziom p›ynu oznacza zuycie
klocków hamulcowych lub wyciek
z uk›adu hamulcowego. Uk›ad
hamulcowy moe ulec uszkodzeniu i
sta si przyczyn wypadku.
Płyn hamulcowy i układu wspomagania
sprzęgła znajduje się w tym samym
zbiorniku.
Sprawdzaj regularnie poziom płynu
w zbiorniku. Powinien znajdować się
pomiędzy poziomem MAX i MIN.
Poziom płynu obniża się wraz
z przebiegiem pojazdu i zużywaniem się
klocków hamulcowych. Jeżeli poziom
nadmiernie się obniża, układ powinien być
sprawdzony przez specjalistyczny serwis,
zalecamy Autoryzowaną Stację Obsługi
Mazdy
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-32

Model z kierownicą z lewej strony
Model z kierownicą z prawej strony
Płyn spryskiwaczy szyb i
reflektorów
ttSprawdzenie poziomu płynu
spryskiwaczy
OSTRZEŻENIE
Napełniaj zbiornik tylko płynem do
spryskiwaczy szyb lub czystą wodą:
Użycie płynu chłodzącego jako płynu do
spryskiwaczy szyb zagraża
bezpieczeństwu. Jeżeli zostanie
rozprowadzony na przedniej szybie,
zabrudzi ją, co pogorszy widoczność i
może być przyczyną wypadku.
Sprawdź poziom płynu spryskiwaczy szyb
w zbiorniku; w razie konieczności uzupełnij go.
E
Używaj czystej wody, gdy nie dysponujesz
płynem do spryskiwaczy.
Przy niskich temperaturach stosuj jednak
zawsze odpowiedni płyn, aby zapobiec jego
zamarznięciu.
UWAGA
Płyn spryskiwaczy szyby przedniej i tylnej
znajduje się w tym samym zbiorniku.
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-33

Smarowanie elementów
nadwozia
Wszystkie ruchome elementy nadwozia,
takie jak zamki oraz zawiasy drzwi i
pokryw, powinny być smarowane podczas
każdej wymiany oleju silnikowego.
Podczas niskich temperatur do smarowania
zamków używaj niezamarzających
smarów.

Upewnij się, czy dodatkowy zaczep
pokrywy silnika zabezpiecza ją przed
otwarciem, gdy główny zaczep zostanie
zwolniony.
Pióra wycieraczek
PRZESTROGA
xGorący wosk nanoszony
w automatycznych myjniach
samochodowych wpływa na
pogorszenie skuteczności
czyszczenia szyb przez wycieraczki.
xAby zapobiec uszkodzeniu piór
wycieraczek szyb, nie przecieraj ich
lub strefy w pobliżu benzyną,
parafiną, rozcieńczalnikami do farb
lub innymi rozpuszczalnikami.
xGdy dźwignia wycieraczek szyb
znajduje się w pozycji AUTO, a
włącznik zapłonu w pozycji ON,
wycieraczki mogą uruchomić się
automatycznie w następujących
przypadkach:
xJeśli dotkniesz przedniej szyby nad
czujnikiem deszczu.
xGdy szyba przednia zostanie
przetarta szmatką nad czujnikiem
deszczu.
xJeśli uderzysz przednią szybę ręką
lub innym przedmiotem.
xJeśli uderzysz czujnik deszczu ręką
lub innym przedmiotem z wnętrza
samochodu.
Nie wkładaj rąk lub palców pod
wycieraczki, ponieważ może to
spowodować obrażenia lub
uszkodzenie wycieraczek. Podczas
mycia lub obsługi samochodu
upewnij się, czy dźwignia
wycieraczek szyb znajduje się
w pozycji OFF.
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-34

Zabrudzenie przedniej szyby lub piór
wycieraczek może zmniejszyć sprawność
działania wycieraczek. Zwykle są to
owady, żywice z drzew i gorący wosk,
używany w myjniach samochodowych.

Jeżeli pióra wycieraczek nie czyszczą
szyby właściwie, oczyść szybę i pióra
środkiem czyszczącym lub łagodnym
detergentem, następnie opłucz szybę
czystą wodą. W razie konieczności
powtórz tę czynność.
tWymiana piór wycieraczek szyby
przedniej
Gdy wycieraczki nie czyszczą dobrze
szyby, ich pióra są prawdopodobnie zużyte
lub popękane.
Wy m i e ń j e.
PRZESTROGA
Aby zapobiec uszkodzeniu ramion
wycieraczek lub innych elementów, nie
przesuwaj ramion ręcznie po szybie.
UWAGA
W przypadku podnoszenia obu ramion
wycieraczek najpierw podnieś ramię po
stronie kierowcy. Podczas obniżania
ramion wycieraczek powoli obniż
najpierw ramię po stronie pasażera,
podtrzymując je ręką. Szybkie
upuszczenie ramion wycieraczek może
uszkodzić ramię oraz pióro, a także
porysować lub spowodować pęknięcie
szyby.
1. Podnieś ramię wycieraczki.
2. Otwórz zaczep i wysuń pióro
w kierunku pokazanym strzałką.
3. Przechyl pióro i wyjmij go z uchwytu.
PRZESTROGA
Aby zapobiec uszkodzeniu szyby
przedniej, przy opuszczaniu
przytrzymaj ramię wycieraczki, aby nie
uderzyć szyby przedniej.
4. Pociągnij w dół gumkę pióra
wycieraczki i wyciągnij ją z uchwytu.
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-35

5. Wyjmij metalowe blaszki
usztywniające i zainstaluj je w nowej
gumce pióra wycieraczki.
PRZESTROGA
xNie zaginaj lub nie wyrzucaj blaszek
usztywniających. Przydadzą się do
ponownego zastosowania.
xJeżeli metalowe blaszki
usztywniające zostaną zamienione,
sprawność wycieraczek może się
pogorszyć.
Nie używaj metalowych blaszek
usztywniających wycieraczkę
kierowcy po stronie pasażera lub
odwrotnie.
xUpewnij się, czy po ponownym
zainstalowaniu metalowych blaszek
usztywniających w gumce nowego
pióra, jego krzywizna jest taka sama,
jaka była w starym piórze.
6. Ostrożnie wsuń gumę nowego pióra.
Następnie zamontuj pióro, wykonując
operacje w kolejności odwrotnej do
demontażu.
ttWymiana pióra wycieraczki szyby
tylnej
Gdy wycieraczka nie czyści dobrze szyby,
jej pióro jest prawdopodobnie zużyte lub
popękane.
Wy m i e ń j ą .
PRZESTROGA
Aby zapobiec uszkodzeniu ramienia
wycieraczki lub innych elementów, nie
próbuj przesuwać ręcznie ramienia
wycieraczki na szybie.
1. Podnieś ramię wycieraczki i obróć
pióro w prawo, aby je odblokować,
następnie wyjmij pióro.

PRZESTROGA
Aby nie uszkodzić szyby tylnej, nie
pozwól, aby ramię wycieraczki
uderzyło w nią.
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-36

2. Pociągnij w dół i wysuń gumkę pióra
wycieraczki z uchwytu.

3. Wyjmij metalowe blaszki
usztywniające i zainstaluj je w nowej
gumce pióra wycieraczki.

PRZESTROGA
Nie zaginaj lub nie wyrzucaj blaszek
usztywniających. Przydadzą się do
ponownego zastosowania.
4. Ostrożnie wsuń gumę nowego pióra.
Następnie zamontuj pióro, wykonując
operacje w kolejności odwrotnej do
demontażu.

Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-37

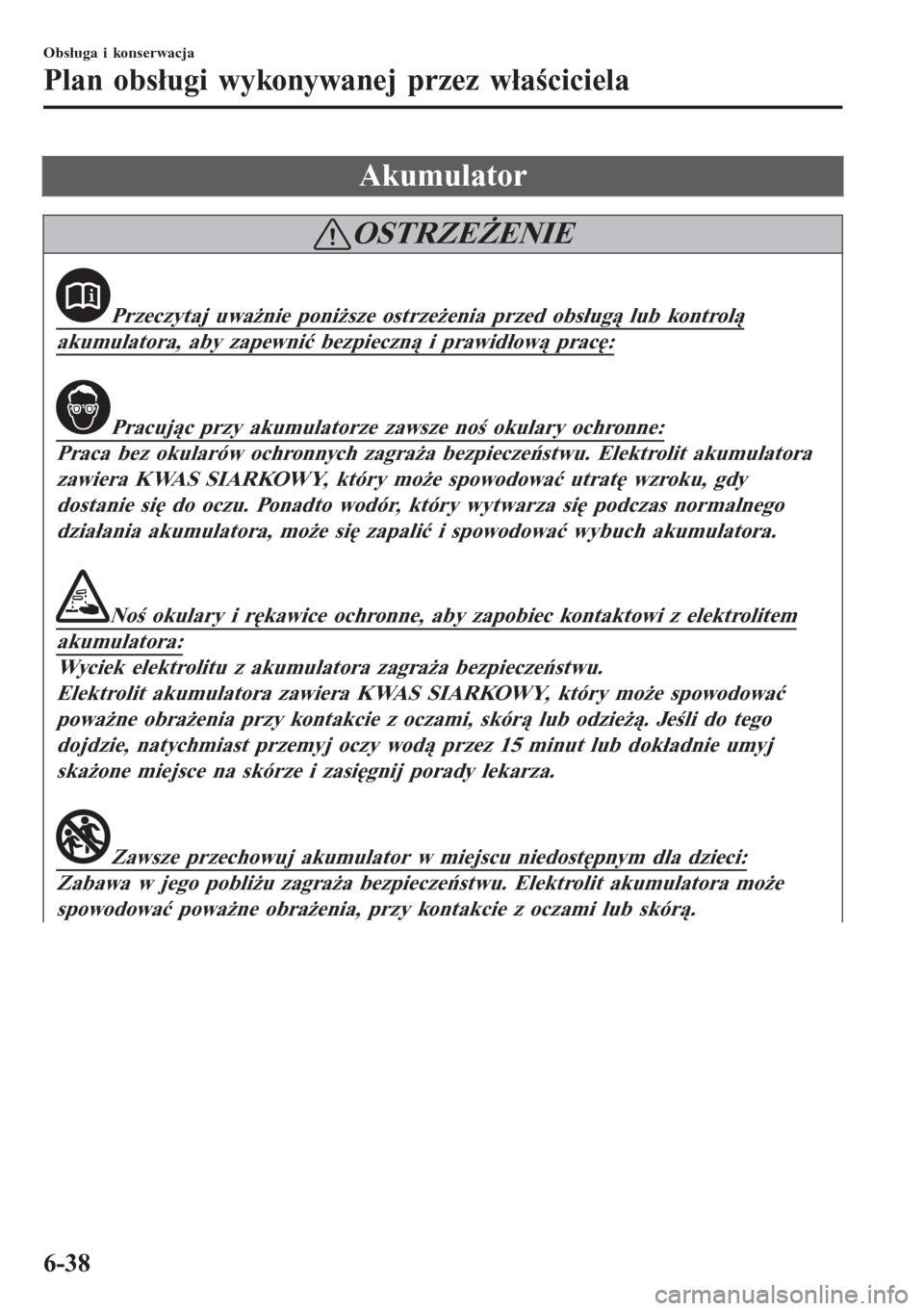

Akumulator
OSTRZEŻENIE
Przeczytaj uważnie poniższe ostrzeżenia przed obsługą lub kontrolą
akumulatora, aby zapewnić bezpieczną i prawidłową pracę:
Pracując przy akumulatorze zawsze noś okulary ochronne:
Praca bez okularów ochronnych zagraża bezpieczeństwu. Elektrolit akumulatora
zawiera KWAS SIARKOWY, który może spowodować utratę wzroku, gdy
dostanie się do oczu. Ponadto wodór, który wytwarza się podczas normalnego
działania akumulatora, może się zapalić i spowodować wybuch akumulatora.
Noś okulary i rękawice ochronne, aby zapobiec kontaktowi z elektrolitem
akumulatora:
Wyciek elektrolitu z akumulatora zagraża bezpieczeństwu.
Elektrolit akumulatora zawiera KWAS SIARKOWY, który może spowodować
poważne obrażenia przy kontakcie z oczami, skórą lub odzieżą. Jeśli do tego
dojdzie, natychmiast przemyj oczy wodą przez 15 minut lub dokładnie umyj
skażone miejsce na skórze i zasięgnij porady lekarza.
Zawsze przechowuj akumulator w miejscu niedostępnym dla dzieci:
Zabawa w jego pobliżu zagraża bezpieczeństwu. Elektrolit akumulatora może
spowodować poważne obrażenia, przy kontakcie z oczami lub skórą.
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-38
