2016 MAZDA MODEL CX-3 Instrukcja Obsługi (in Polish)

Widok komory silnika
SKYACTIV-G 2.0
Zbiornik płynu spryskiwaczy szyb
Zbiornik płynu hamulcowego/sprzęgła
Wskaźnik poziomu
oleju silnikowegoAkumulator
Skrzynka bezpieczników
Korek zbiornika
płynu chłodzącegoZbiornik płynu
chłodzącego silnika
Korek wlewu oleju silnikowego
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-23

Zbiornik płynu spryskiwaczy szyb
Wskaźnik poziomu
oleju silnikowego
AkumulatorSkrzynka bezpieczników
Korek zbiornika płynu chłodzącego
Zbiornik płynu chłodzącego silnikaKorek wlewu oleju silnikowego SKYACTIV-D 1.5
Zbiornik płynu hamulcowego/sprzęgła
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-24

Olej silnikowy
UWAGA
Wymiana oleju silnikowego powinna być wykonana przez specjalistyczny serwis,
zalecamy Autoryzowaną Stację Obsługi Mazdy.
tZalecany olej
Aby przestrzegać harmonogramu przeglądów okresowych (strona 6-3) i uchronić silnik
przed uszkodzeniami spowodowanymi przez niewystarczające smarowanie, niezwykle
ważne jest stosowanie oleju silnikowego o właściwej specyfikacji. Nie stosuj olejów nie
spełniających poniższych parametrów ani wymogów. Zastosowanie nieodpowiedniego oleju
może spowodować uszkodzenie silnika, które nie jest objęte Gwarancją Mazdy.
Zakres temperatur, SAE – klasa lepkości
Olej silnikowy Mazda Original Oil Ultra 5W-30
API SL/SM/SN lub ACEA A3/A5
Olej silnikowy Mazda Original Oil Supra 0W-20
Alternatywne parametry olejuZalecane oleje
–30 –20 –10 0
1020 30
40
–200
2040
60
80100
–40
–40
Klasa
5W-30 0W-20
(SKYACTIV-G 2.0) Europa
*1 W Kazachstanie należy stosować API SM/SN.
*1
Zakres temperatur, SAE – klasa lepkości
Olej silnikowy Mazda Original Oil Ultra DPF 5W-30
ACEA C3
Olej silnikowy Mazda Original Oil Supra DPF 0W-30
Alternatywne parametry olejuZalecane oleje
–30 –20 –10 0
1020 30
40
–200
2040
60
80100
–40
–40
Klasa
5W-30 0W-30
(SKYACTIV-D 1.5)
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-25

Klasa
API SG/SH/SJ/SL/SM/SN lub
ILSAC GF-II/GF-III/GF-IV/GF-V
(SKYACTIV-G 2.0)
Zakres temperatur, SAE – klasa lepkości
–30 –20 –10 0
1020 30
40
–200
2040
60
80100
–40
–40
Poza Europą
KlasaZakres temperatur, SAE – klasa lepkości
ACEA C3
–30 –20 –10 0
1020 30
40
–200
2040
60
80100
–40
–40
(SKYACTIV-D 1.5)
Lepkość oleju silnikowego lub gęstość wpływa na zużycie paliwa i działanie silnika
w niskich temperaturach (uruchomienie i przepływ oleju).
Olej silnikowy o niskiej lepkości wpływa na lepszą ekonomikę zużycia paliwa i osiągi
w niskich temperaturach.

Przy wyborze oleju przed jego wymianą należy wziąć pod uwagę zakres temperatur,
w jakich eksploatowany będzie samochód.
Następnie wybierz z tabeli klasę lepkości oleju.
PRZESTROGA
xUżywanie olejów o lepkości innej niż zalecana dla specyficznych zakresów temperatur,
może spowodować uszkodzenie silnika.
x(SKYACTIV-D 1.5)
SKYACTIV-D 1.5 wymaga stosowania ściśle określonego oleju silnikowego. Potwierdź
specyfikację w instrukcji obsługi. Jeżeli użyjesz innego oleju niż wymagany,
skróceniu ulegnie żywotność filtra cząstek stałych lub może on ulec uszkodzeniu.
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-26

UWAGA
(SKYACTIV-G 2.0)
xPodczas normalnych warunków jazdy wszystkie silniki zużywają olej silnikowy.
Zużycie oleju silnikowego może wynosić do 0,8 l/1 000 km. Jest to spowodowane
odparowaniem, wewnętrzną wentylacją i spalaniem oleju silnikowego podczas pracy
silnika. Zużycie oleju może być wyższe, gdy silnik jest nowy, co wynika z procesu
docierania się silnika. Zużycie oleju zależy także od prędkości obrotowej i obciążenia
silnika. W ekstremalnych warunkach jazdy zużycie oleju silnikowego może być
wyższe.
(SKYACTIV-D 1.5)
xPo każdej wymianie oleju silnikowego jego parametry zapisane w pamięci jednostki
sterującej silnikiem samochodu muszą zostać możliwie jak najszybciej skasowane.
W przeciwnym razie może włączyć się lampka sygnalizacyjna obsługi okresowej lub
lampka ostrzegawcza oleju silnikowego. Aby skasować parametry oleju silnikowego
zapisane w jednostce sterującej silnikiem samochodu, zapoznaj się z procedurą ich
kasowania na stronie 6-28 lub skonsultuj się z wyspecjalizowanym serwisem.
Zalecamy Autoryzowaną Stację Obsługi Mazdy.
Okresowo sprawdzaj poziom oleju w silniku. Jeśli podczas kontroli poziom oleju
silnikowego przekracza znajdujący się na wskaźniku znak „X” wymień olej. Aby to
uczynić, skonsultuj się ze specjalistycznym serwisem, zalecamy Autoryzowaną Stację
Obsługi Mazdy. Podczas wymiany oleju sprawdzaj jego poziom, używając wskaźnika i
dolewaj do momentu, kiedy poziom oleju silnikowego znajdzie się pomiędzy
wskazaniami MIN i MAX, jak pokazano na rysunku.

Znak X MAKS. MIN.
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-27

tProcedura kasowania parametrów oleju zapisanych w pamięci jednostki
sterującej silnikiem
UWAGA
Procedurę tę przewidziano dla samochodów z SKYACTIV-D 1.5 oraz samochodów
z SKYACTIV-G 2.0, w których wybrano elastyczny plan wymiany oleju silnikowego.
Po wymianie oleju silnikowego oddaj samochód do specjalistycznego serwisu, jak
Autoryzowana Stacja Obsługi Mazdy, w celu skasowania zarejestrowanych wartości
(skasowania danych dotyczących oleju silnikowego). Jeśli wartości zarejestrowane przez
jednostkę sterującą silnikiem nie zostaną skasowane, lampka sygnalizacyjna obsługi
okresowej może nie wyłączyć się lub może włączać się częściej niż zwykle.
UWAGA
Kasowanie zarejestrowanych wartości (kasowanie danych dotyczących oleju silnikowego)
można wykonać przy użyciu następującej procedury:
1. Wyłącz zapłon.
2. Włącz zapłon przy wciśniętym przycisku wyboru, a następnie naciśnij i przytrzymaj
przycisk przez około 5 sekund, dopóki nie zacznie migać główna lampka
ostrzegawcza
.

Przycisk wyboru
3. Jeśli główna lampka ostrzegawcza będzie migać przez kilka sekund,
procedura kasowania została zakończona.
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-28

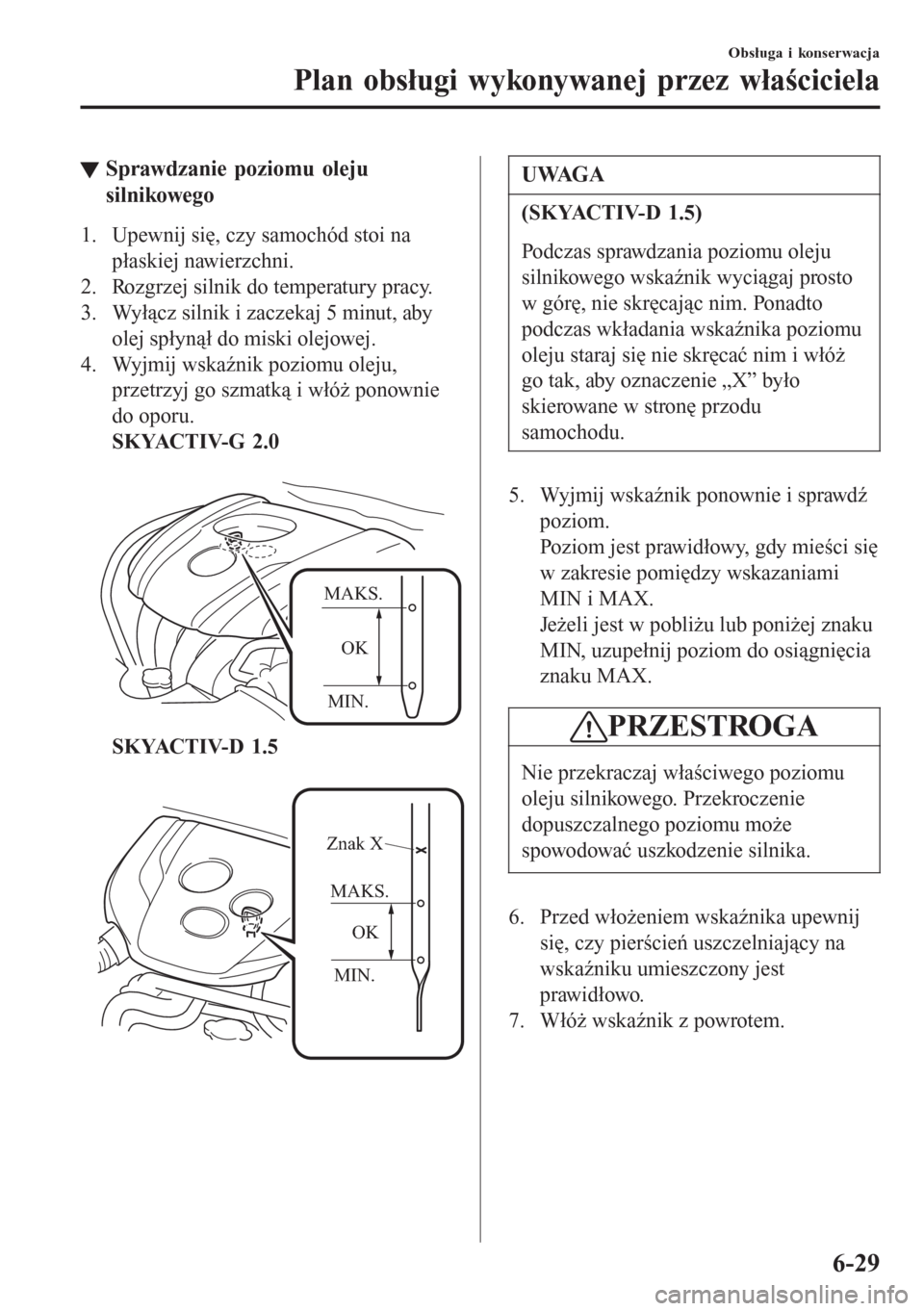

tSprawdzanie poziomu oleju
silnikowego
1. Upewnij się, czy samochód stoi na
płaskiej nawierzchni.
2. Rozgrzej silnik do temperatury pracy.
3. Wyłącz silnik i zaczekaj 5 minut, aby
olej spłynął do miski olejowej.
4. Wyjmij wskaźnik poziomu oleju,
przetrzyj go szmatką i włóż ponownie
do oporu.
SKYACTIV-G 2.0

MAKS.
MIN.OK
SKYACTIV-D 1.5

MAKS.
OK
MIN. Znak X
UWAGA
(SKYACTIV-D 1.5)
Podczas sprawdzania poziomu oleju
silnikowego wskaźnik wyciągaj prosto
w górę, nie skręcając nim. Ponadto
podczas wkładania wskaźnika poziomu
oleju staraj się nie skręcać nim i włóż
go tak, aby oznaczenie „X” było
skierowane w stronę przodu
samochodu.
5. Wyjmij wskaźnik ponownie i sprawdź
poziom.
Poziom jest prawidłowy, gdy mieści się
w zakresie pomiędzy wskazaniami
MIN i MAX.
Jeżeli jest w pobliżu lub poniżej znaku
MIN, uzupełnij poziom do osiągnięcia
znaku MAX.
PRZESTROGA
Nie przekraczaj właściwego poziomu
oleju silnikowego. Przekroczenie
dopuszczalnego poziomu może
spowodować uszkodzenie silnika.
6. Przed włożeniem wskaźnika upewnij
się, czy pierścień uszczelniający na
wskaźniku umieszczony jest
prawidłowo.
7. Włóż wskaźnik z powrotem.
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-29

Płyn chłodzący silnik
tSprawdzanie poziomu p›ynu
ch›odzcego
OSTRZEENIE
Nie uywaj otwartego ognia lub
zapa›ek w komorze silnika. NIE
DOLEWAJ P•YNU
CH•ODZ
CEGO, GDY SILNIK
JEST GOR
CY:
Gorcy silnik zagraa
bezpiecze stwu. Jeeli silnik jest
uruchomiony, elementy komory
silnika s bardzo gorce. Istnieje
niebezpiecze stwo poparzenia.
Sprawd ostronie poziom p›ynu
ch›odzcego w zbiorniku
wyrównawczym, ale nie otwieraj go.
Zatrzymaj samochód
w bezpiecznym miejscu, wy›cz
zap›on i przed przystpieniem do
dalszych czynnoci upewnij si, czy
wentylator ch›odnicy nie pracuje:
Podejmowanie jakichkolwiek
czynnoci w pobliu pracujcego
wentylatora zagraa bezpiecze stwu.
Wentylator moe nadal pracowa
nawet wtedy, gdy silnik zosta›
wy›czony, a temperatura
w komorze silnika jest nadal
wysoka. Pracujcy wentylator moe
Ci uderzy i spowodowa powane
obraenia.
Nie odkrcaj korków
w uk›adzie ch›odzenia, jeeli silnik i
ch›odnica s gorce:
Gdy silnik i ch›odnica s gorce,
rozgrzany p›yn ch›odzcy i para s
pod cinieniem i mog spowodowa
powane obraenia.
UWAGA
Wymiana płynu chłodzącego powinna
być wykonywana przez specjalistyczny
serwis, zalecamy Autoryzowaną Stację
Obsługi Mazdy.
Sprawdź temperaturę zamarzania i poziom
płynu chłodzącego w zbiorniku
wyrównawczym przynajmniej raz w roku
– na początku sezonu zimowego – i przed
podróżą do stref, gdzie temperatury mogą
spadać poniżej temperatury zamarzania
płynu chłodzącego.

Sprawdź stan i połączenia wszystkich
przewodów systemu chłodzenia i
ogrzewania.
Wymień, gdy są wybrzuszone lub
uszkodzone.

Chłodnica powinna być w całości
wypełniona płynem chłodzącym, którego
poziom powinien zawierać się pomiędzy
oznaczeniami F lub FULL i L
znajdującymi się na zbiorniku
wyrównawczym przy zimnym silniku.
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-30
