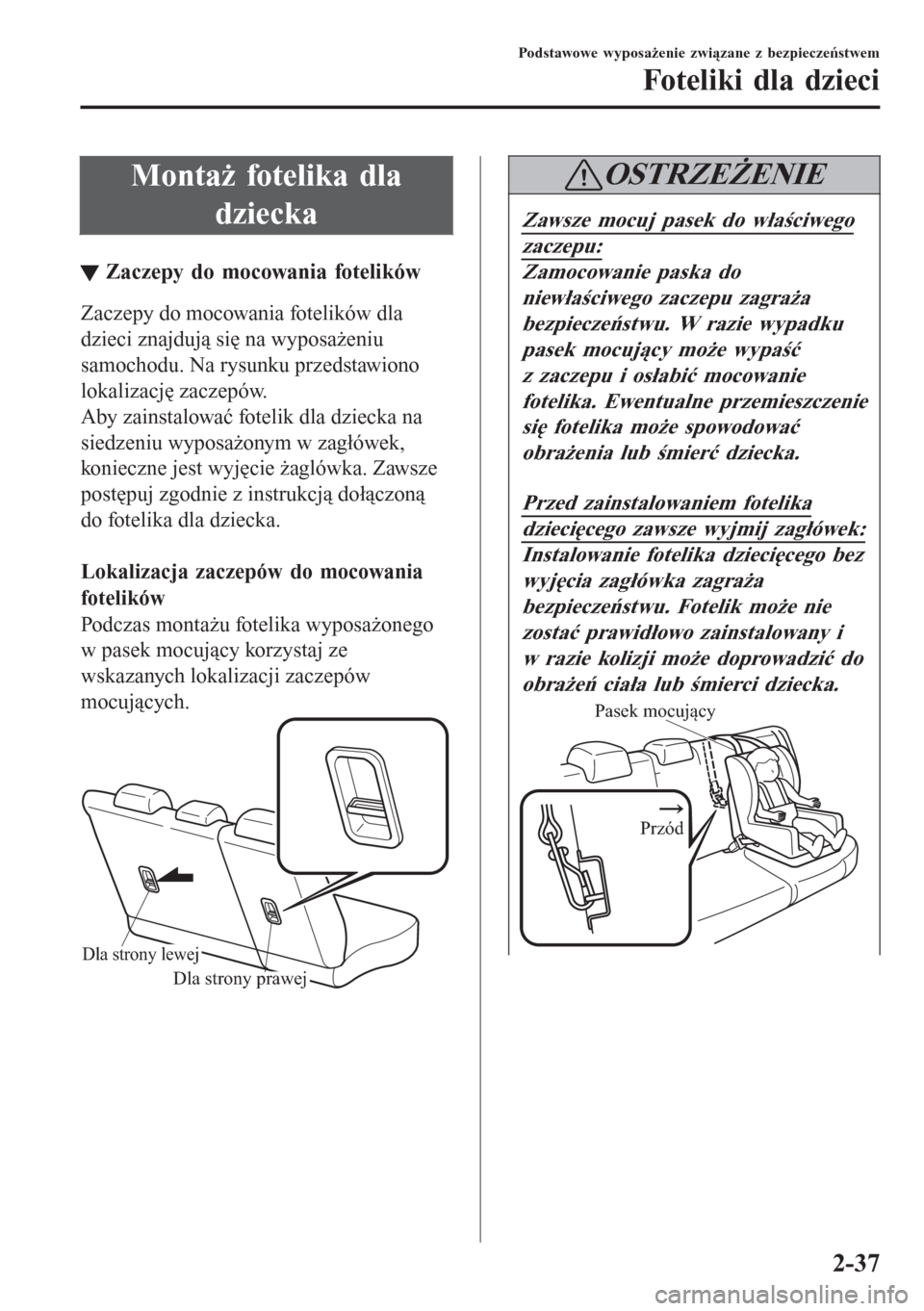

Page 57 of 683

Montaż fotelika dla
dziecka
tZaczepy do mocowania fotelików
Zaczepy do mocowania fotelików dla
dzieci znajdują się na wyposażeniu
samochodu. Na rysunku przedstawiono
lokalizację zaczepów.
Aby zainstalować fotelik dla dziecka na
siedzeniu wyposażonym w zagłówek,
konieczne jest wyjęcie żaglówka. Zawsze
postępuj zgodnie z instrukcją dołączoną
do fotelika dla dziecka.
Lokalizacja zaczepów do mocowania
fotelików
Podczas montażu fotelika wyposażonego
w pasek mocujący korzystaj ze
wskazanych lokalizacji zaczepów
mocujących.
Dla strony lewej
Dla strony prawej
OSTRZEŻENIE
Zawsze mocuj pasek do właściwego
zaczepu:
Zamocowanie paska do
niewłaściwego zaczepu zagraża
bezpieczeństwu. W razie wypadku
pasek mocujący może wypaść
z zaczepu i osłabić mocowanie
fotelika. Ewentualne przemieszczenie
się fotelika może spowodować
obrażenia lub śmierć dziecka.
Przed zainstalowaniem fotelika
dziecięcego zawsze wyjmij zagłówek:
Instalowanie fotelika dziecięcego bez
wyjęcia zagłówka zagraża
bezpieczeństwu. Fotelik może nie
zostać prawidłowo zainstalowany i
w razie kolizji może doprowadzić do
obrażeń ciała lub śmierci dziecka.
Pasek mocujący
Przód
Podstawowe wyposażenie związane z bezpieczeństwem
Foteliki dla dzieci
2-37
Page 58 of 683

Po wyjęciu fotelika dla dziecka
z samochodu zawsze wkładaj na
miejsce zagłówek i ustawiaj we
właściwym położeniu:
Jazda z wyjętym zagłówkiem
zagraża bezpieczeństwu, ponieważ
podczas nagłego hamowania lub
kolizji głowa pasażera nie będzie
mieć oparcia, co może doprowadzić
do poważnych lub śmiertelnych
obrażeń.
Patrz rozdział „Zagłówki” na stronie
2-10.
tUywanie pasa bezpiecze stwa
Podczas instalowania fotelika dla dziecka
postępuj zgodnie z dołączonymi do
produktu instrukcjami instalacji.
Ponadto jeśli siedzenie wyposażone jest
w zagłówek, wyjmij go.
tZ użyciem zaczepu ISOFIX
OSTRZEŻENIE
Używając fotelików dla dzieci stosuj
się do zaleceń ich producenta:
Niezabezpieczony fotelik dla dziecka
stwarza zagrożenie. W razie
gwałtownego hamowania lub
zderzenia może przemieścić się,
powodując poważne obrażenia, a
nawet śmierć dziecka lub innych
pasażerów. Sprawdź, czy fotelik dla
dziecka jest prawidłowo
zamocowany, zgodnie z zaleceniami
jego producenta.
Sprawdź, czy fotelik jest prawidłowo
zamocowany:
Nieprawidłowo zamocowany fotelik
dla dziecka zagraża bezpieczeństwu.
Podczas gwałtownego hamowania
lub zderzenia fotelik może uderzyć
pasażerów, powodując poważne
obrażenia. Kiedy fotelik nie jest
używany, usuń go z samochodu,
umieść w bagażniku lub
przynajmniej sprawdź, czy jest
prawidłowo zamocowany
w zaczepach ISOFIX.
Sprawdź, czy w pobliżu zaczepów
ISOFIX nie są pozostawione pasy
bezpieczeństwa lub inne przedmioty:
Niestosowanie się do zaleceń
producenta fotelika dla dziecka
podczas jego montażu jest
niebezpieczne. Jeśli pas
bezpieczeństwa lub inny przedmiot
spowoduje nieprawidłowe
zamocowanie fotelika do zaczepów
ISOFIX, fotelik może przemieścić
się podczas gwałtownego hamowania
lub zderzenia, powodując poważne
obrażenia, a nawet śmierć dziecka
lub innych pasażerów. Sprawdź, czy
w pobliżu zaczepów ISOFIX nie są
pozostawione pasy bezpieczeństwa
lub inne przedmioty. Zawsze stosuj
się do zaleceń producenta fotelika.
1. Najpierw ustaw siedzenie przednie tak,
aby zapewnić przestrzeń pomiędzy
fotelikiem dla dziecka a siedzeniem
przednim (strona 2-5).
2. Sprawdź, poprzez próbę przesunięcia
do tyłu, czy oparcie siedzenia jest
prawidłowo zablokowane.
Podstawowe wyposażenie związane z bezpieczeństwem
Foteliki dla dzieci
2-38
Page 59 of 683

3. Odchyl delikatnie dolną część oparcia
oraz tylną część siedziska, aby
odnaleźć mocowania systemu ISOFIX.
Typ A Typ B
UWAGA
Oznaczenia nad zaczepami ISOFIX
wskazują umieszczenie zaczepów do
mocowania fotelika ISOFIX.
4. Jeśli siedzenie wyposażone jest
w zagłówek, wyjmij go.
Patrz rozdział „Zagłówki” na stronie
2-10.
5. Zamocuj fotelik dla dziecka przy
użyciu zaczepu ISOFIX, stosując się
do zaleceń producenta fotelika.
6. Jeśli fotelik dla dziecka posiada pasek
mocujący, oznacza to, że właściwe
zamocowanie paska jest bardzo ważne
dla bezpieczeństwa dziecka. Podczas
montażu fotelika dla dziecka stosuj się
dokładnie do zaleceń jego producenta
(strona 2-37).
OSTRZEŻENIE
Zawsze mocuj pasek do właściwego
zaczepu:
Zamocowanie paska do
niewłaściwego zaczepu zagraża
bezpieczeństwu. W razie wypadku
pasek mocujący może wypaść
z zaczepu i osłabić mocowanie
fotelika. Ewentualne przemieszczenie
się fotelika może spowodować
obrażenia lub śmierć dziecka.
Przed zainstalowaniem fotelika
dziecięcego zawsze wyjmij zagłówek:
Instalowanie fotelika dziecięcego bez
wyjęcia zagłówka zagraża
bezpieczeństwu. Fotelik może nie
zostać prawidłowo zainstalowany i
w razie kolizji może doprowadzić do
obrażeń ciała lub śmierci dziecka.
Pasek mocujący
Przód
Podstawowe wyposażenie związane z bezpieczeństwem
Foteliki dla dzieci
2-39
Page 60 of 683
Po wyjęciu fotelika dla dziecka
z samochodu zawsze wkładaj na
miejsce zagłówek i ustawiaj go we
właściwym położeniu:
Jazda z wyjętym zagłówkiem
zagraża bezpieczeństwu, ponieważ
podczas nagłego hamowania lub
kolizji głowa pasażera nie będzie
mieć oparcia, co może doprowadzić
do poważnych lub śmiertelnych
obrażeń.
Patrz rozdział „Zagłówki” na stronie
2-10.
Podstawowe wyposażenie związane z bezpieczeństwem
Foteliki dla dzieci
2-40
Page 61 of 683

System poduszek powietrznych (SRS) – środki
ostrożności
Przedni i boczny system bezpieczeństwa (SRS) obejmuje różne rodzaje poduszek
powietrznych. Sprawdź, w jakie rodzaje poduszek powietrznych został wyposażony
Twój samochód, odnajdując oznaczenia „SRS AIRBAG”. Oznaczenia te są
umieszczone w miejscach, w których zainstalowano poduszki powietrzne.
Poduszki powietrzne są montowane w następujących miejscach:
xKierownica (poduszka powietrzna kierowcy)
xDeska rozdzielcza po stronie pasażera (poduszka powietrzna pasażera)
xZewnętrzne boki oparć przednich siedzeń (boczne poduszki powietrzne)*
xPrzednie i tylne słupki oraz krawędzie dachu po obu stronach (kurtyny powietrzne)*
System bezpieczeństwa poduszek powietrznych stanowi dodatkową ochronę w określonych
sytuacjach, w związku z czym ważne jest, aby zawsze zapinać pasy bezpieczeństwa.
Przy niezapiętych pasach bezpieczeństwa poduszki powietrzne nie mogą zapewnić
właściwej ochrony podczas wypadku. Zapięcie pasa bezpieczeństwa jest konieczne, aby:
xZapobiegać uderzeniu pasażera w napełniającą się poduszkę powietrzną.
xOgraniczyć możliwości obrażeń ciała przy zderzeniu, które nie powoduje otwarcia
poduszek powietrznych, jak przewrócenie się samochodu albo uderzenie w tył.
xOgraniczyć możliwość obrażeń przy zderzeniu czołowym, czołowo-bocznym lub
bocznym, o sile zbyt małej do otwarcia poduszek powietrznych.
xOgraniczyć możliwość wyrzucenia pasażera z samochodu.
xOgraniczyć możliwość odniesienia podczas wypadku obrażeń dolnych części ciała i nóg,
dla których poduszki powietrzne nie zapewniają ochrony.
xUtrzymać kierowcę w pozycji umożliwiającej panowanie nad pojazdem.
Małe dzieci, które nie mogą być chronione pasami bezpieczeństwa, muszą być właściwie
zabezpieczone w foteliku dla dziecka (strona 2-22).
Sprawdź dokładnie, jaki fotelik jest konieczny dla przewożonego przez Ciebie dziecka i
stosuj się do zaleceń dotyczących montażu fotelika, zamieszczonych w niniejszej instrukcji
obsługi, jak również do zaleceń podanych przez producenta fotelika.
Podstawowe wyposażenie związane z bezpieczeństwem
System poduszek powietrznych (SRS)
*Wybrane wersje.2-41
Page 62 of 683

OSTRZEŻENIE
W samochodach wyposażonych w poduszki powietrzne zapięcie pasów
bezpieczeństwa jest obowiązkowe:
Niezapięcie pasów bezpieczeństwa w samochodzie wyposażonym w poduszki
powietrzne zagraża bezpieczeństwu podczas zderzenia. Same poduszki powietrzne
nie zapobiegną poważnym obrażeniom ciała. Odpowiednie poduszki powietrzne
zadziałają tylko podczas pierwszego zderzenia czołowego, czołowo-bocznego lub
bocznego o wystarczająco dużej sile. Osoby w samochodzie powinny mieć zawsze
zapięte pasy bezpieczeństwa.
Nie należy przewozić dzieci na przednim siedzeniu pasażera.
Przewożenie dziecka w wieku do 12 lat na przednim siedzeniu zagraża
bezpieczeństwu. Otwierająca się poduszka powietrzna może uderzyć dziecko,
powodując poważne obrażenia lub śmierć. Podczas zderzenia o wystarczająco
dużej sile, śpiące dziecko oparte o drzwi może zostać uderzone przez boczną
poduszkę powietrzną. Jeśli to możliwe, zawsze przewoź dzieci do 12 roku życia na
tylnym siedzeniu, korzystając z fotelika samochodowego właściwego dla wieku i
wzrostu dziecka.
Szczególne zagrożenie! Nigdy nie używaj fotelika tyłem do kierunku jazdy na
siedzeniu pasażera przedniego bez jednoczesnego wyłączenia poduszki
powietrznej:
NIGDY nie używaj fotelika montowanego tyłem do kierunku jazdy na siedzeniu
przednim chronionym AKTYWNĄ PODUSZKĄ POWIETRZNĄ. Można w ten
sposób doprowadzić do ŚMIERCI lub POWAŻNYCH OBRAŻEŃ DZIECKA.
Nawet w razie niegroźnego zderzenia fotelik może zostać uderzony przez
otwierającą się poduszkę powietrzną i przemieszczony gwałtownie do tyłu,
powodując poważne obrażenia lub śmierć dziecka. Jeśli samochód jest
wyposażony w wyłącznik poduszki powietrznej siedzenia przedniego pasażera,
mocując fotelik tyłem do kierunku jazdy na przednim siedzeniu, zawsze ustaw
wyłącznik w pozycji OFF.
Podstawowe wyposażenie związane z bezpieczeństwem
System poduszek powietrznych (SRS)
2-42
Page 63 of 683

Nie siadaj zbyt blisko poduszki powietrznej kierowcy lub pasażera:
Siadanie zbyt blisko poduszki powietrznej kierowcy lub pasażera oraz
umieszczanie na nich rąk lub stóp grozi poważnym niebezpieczeństwem. Poduszki
powietrzne kierowcy i pasażera otwierają się z dużą siłą i prędkością.
Przebywanie w pozycji zbyt blisko poduszki powietrznej grozi poważnymi
obrażeniami ciała. Kierowca powinien zawsze opierać dłonie wyłącznie na
obwodzie koła kierownicy. Osoba zajmująca przednie siedzenie powinna zawsze
trzymać stopy na podłodze. Osoby siedzące z przodu powinny zawsze ustawiać
swoje siedzenia możliwie daleko od poduszek powietrznych, siedzieć prosto,
opierać się o oparcie siedzenia, z zapiętym pasem bezpieczeństwa.
Siadaj na środku siedzenia i zapinaj prawidłowo pas bezpieczeństwa:
Siadanie zbyt blisko bocznej poduszki powietrznej, umieszczanie na niej ręki,
opieranie się o drzwi lub wychylanie się przez otwarte okno jest niebezpieczne.
Boczna poduszka powietrzna otwiera się z dużą siłą i szybkością po zewnętrznej
stronie oparcia przedniego siedzenia i zajmuje pozycję wzdłuż przednich drzwi od
strony uderzenia. Osoba siedząca zbyt blisko drzwi lub oparta o szybę, albo
siedząca na tylnym siedzeniu i trzymająca ręce na boku oparcia przedniego
siedzenia może odnieść poważne obrażenia. Należy pozostawić wolne miejsce dla
rozłożenia się bocznych poduszek powietrznych i kurtyn powietrznych, siedząc na
środku siedzenia, pamiętając również o prawidłowym zapięciu pasów
bezpieczeństwa.
Nie mocuj żadnych przedmiotów w miejscach zamontowania poduszek
powietrznych przednich siedzeń:
Mocowanie jakichkolwiek przedmiotów w tych miejscach zagraża bezpieczeństwu.
Podczas zderzenia przedmioty te mogą utrudnić lub uniemożliwić otwarcie
poduszki powietrznej lub spowodować obrażenia ciała pasażerów.
Nie mocuj żadnych przedmiotów na/lub w pobliżu stref działania bocznych
poduszek powietrznych:
Mocowanie przedmiotów do przednich siedzeń w sposób zakrywający zewnętrzny
bok oparcia zagraża bezpieczeństwu. Podczas zderzenia przedmioty te mogą
utrudnić lub uniemożliwić otwarcie poduszki powietrznej z zewnętrznego boku
oparcia, eliminując korzyści wynikające z dodatkowej ochrony bocznej lub
zmienić w niebezpieczny sposób kierunek otwarcia poduszki. Ponadto poduszka
powietrzna może zostać przebita, uwalniając znajdujący się wewnątrz gaz.
Nie zawieszaj siatek, kieszeni na mapy ani plecaków z bocznymi paskami na
przednich oparciach. Nigdy nie używaj pokrowców przednich siedzeń. Zawsze
pozostawiaj wolne miejsce od strony bocznych poduszek powietrznych, aby
umożliwić ich otwarcie w razie zderzenia bocznego.
Podstawowe wyposażenie związane z bezpieczeństwem
System poduszek powietrznych (SRS)
2-43
Page 64 of 683

Nie umieszczaj żadnych przedmiotów na lub w pobliżu obszaru działania kurtyn
powietrznych:
Mocowanie jakichkolwiek przedmiotów w pobliżu obszarów działania kurtyn
powietrznych, jak na przedniej szybie, bocznych szybach, przednich i tylnych
słupkach oraz wzdłuż krawędzi dachu i uchwytach zagraża bezpieczeństwu.
Podczas wypadku przedmioty te mogą utrudnić lub uniemożliwić otwarcie
kurtyny powietrznej, zamontowanej w przednim i tylnym słupku oraz wzdłuż
krawędzi dachu, eliminując korzyści wynikające z dodatkowej ochrony lub
zmienić w niebezpieczny sposób kierunek otwarcia poduszki. Ponadto poduszka
powietrzna może zostać przebita, uwalniając znajdujący się wewnątrz gaz.
Nie mocuj dodatkowych wieszaków ani innych przedmiotów na uchwytach.
Ubrania wieszaj bezpośrednio na istniejących wieszakach. Zawsze pozostawiaj
wolne miejsce na zadziałanie kurtyn powietrznych.
Nie dotykaj elementów systemu bezpieczeństwa po otwarciu poduszek
powietrznych:
Dotykanie elementów systemu po otwarciu (wystrzeleniu) poduszek powietrznych
zagraża bezpieczeństwu. Bezpośrednio po napełnieniu są one bardzo gorące.
Istnieje możliwość oparzenia.
Nigdy nie montuj żadnych dodatkowych elementów wyposażenia z przodu
samochodu:
Montaż dodatkowego wyposażenia jak: orurowanie (kangaroo bar, bull bar, push
bar, lub podobne), pługi lub wciągarki zagraża bezpieczeństwu. Mogą one
spowodować uszkodzenie systemu czujników zderzenia. To z kolei może wywołać
nieoczekiwane zadziałanie poduszek powietrznych lub brak reakcji czujników
podczas zderzenia. W rezultacie pasażerowie przednich siedzeń mogą odnieść
poważne obrażenia.
Nie dokonuj modyfikacji zawieszenia:
Modyfikacja zawieszenia pojazdu zagraża bezpieczeństwu. Modyfikacja wysokości
i/lub zawieszenia pojazdu uniemożliwia precyzyjne wykrycie zderzenia, co może
spowodować niewłaściwe lub nieoczekiwane zadziałanie poduszki powietrznej,
grożące poważnymi obrażeniami ciała.
Podstawowe wyposażenie związane z bezpieczeństwem
System poduszek powietrznych (SRS)
2-44
