2016 MAZDA MODEL CX-3 Instrukcja Obsługi (in Polish)

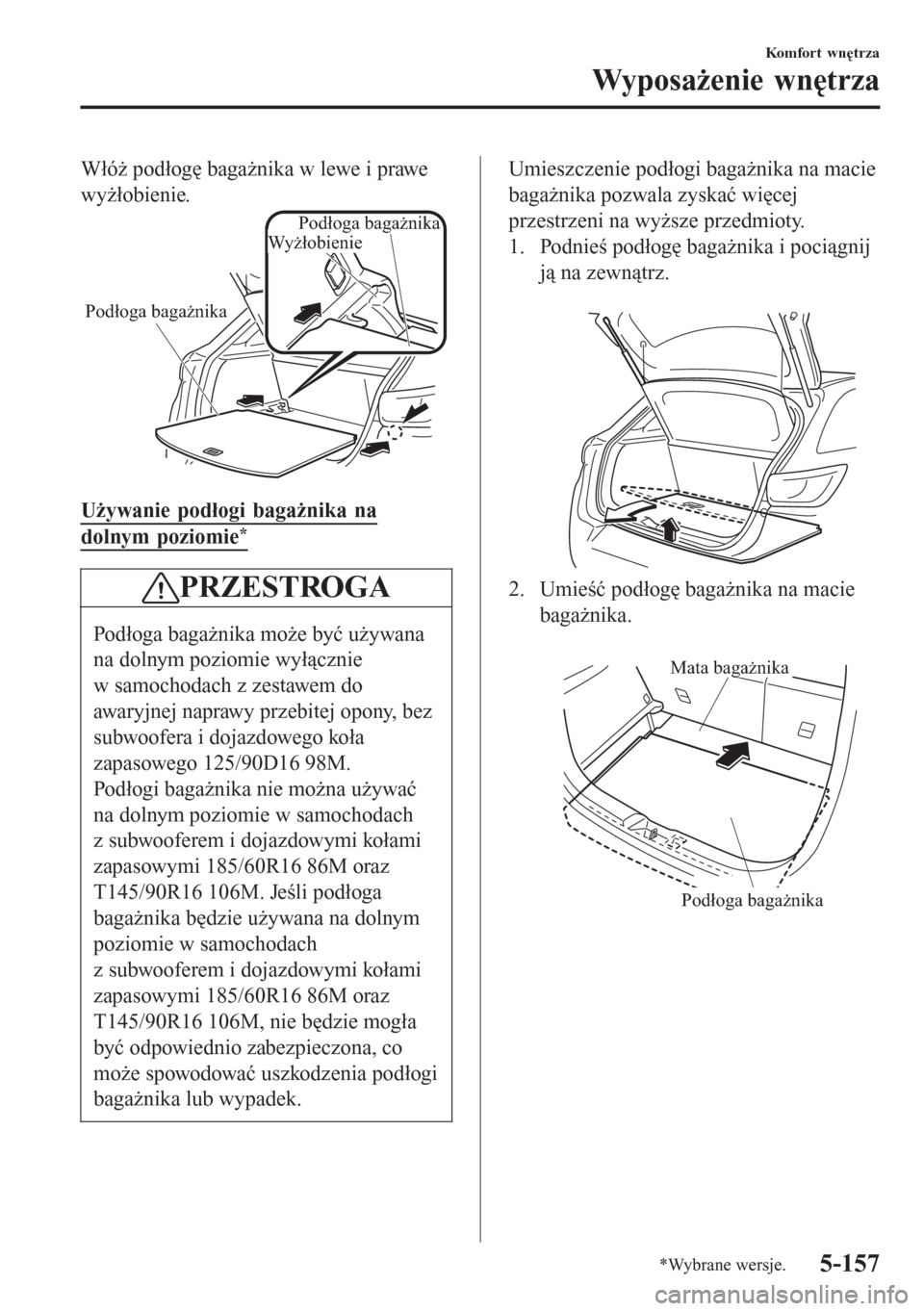

Włóż podłogę bagażnika w lewe i prawe
wyżłobienie.
WyżłobieniePodłoga bagażnika
Podłoga bagażnika
Używanie podłogi bagażnika na
dolnym poziomie*
PRZESTROGA
Podłoga bagażnika może być używana
na dolnym poziomie wyłącznie
w samochodach z zestawem do
awaryjnej naprawy przebitej opony, bez
subwoofera i dojazdowego koła
zapasowego 125/90D16 98M.
Podłogi bagażnika nie można używać
na dolnym poziomie w samochodach
z subwooferem i dojazdowymi kołami
zapasowymi 185/60R16 86M oraz
T145/90R16 106M. Jeśli podłoga
bagażnika będzie używana na dolnym
poziomie w samochodach
z subwooferem i dojazdowymi kołami
zapasowymi 185/60R16 86M oraz
T145/90R16 106M, nie będzie mogła
być odpowiednio zabezpieczona, co
może spowodować uszkodzenia podłogi
bagażnika lub wypadek.
Umieszczenie podłogi bagażnika na macie
bagażnika pozwala zyskać więcej
przestrzeni na wyższe przedmioty.
1. Podnieś podłogę bagażnika i pociągnij
ją na zewnątrz.

2. Umieść podłogę bagażnika na macie
bagażnika.

Mata bagażnika
Podłoga bagażnika
Komfort wnętrza
Wyposażenie wnętrza
*Wybrane wersje.5-157

tTylne haczyki na ubrania
OSTRZEŻENIE
Nigdy nie wieszaj ciężkich ani
ostrych przedmiotów na uchwytach
lub haczykach na ubrania:
Wiszące na haczykach ciężkie lub
ostre przedmioty mogą uderzyć
pasażerów w razie otwierania się
kurtyn powietrznych, powodując
poważne obrażenia lub śmierć.
Zawsze wieszaj ubrania na haczykach bez
użycia wieszaka.
Haczyk na ubrania
Wyjmowana popielniczka*
Wyjmowaną popielniczkę można
zamocować w dowolnym przednim
uchwycie na kubki i korzystać z niej.
OSTRZEŻENIE
Używaj popielniczki wyłącznie na jej
stałej pozycji i sprawdzaj, czy jest
ona całkowicie włożona:
Korzystanie z popielniczki wyjętej
z uchwytu, w którym jest
zamocowana, lub nie włożonej do
niego w całości jest niebezpieczne.
Papieros może wypaść z niej i
spowodować pożar. Ponadto
niedopałki mogą do końca nie
zgasnąć, nawet jeśli pokrywa
popielniczki jest zamknięta.
PRZESTROGA
Nie używaj popielniczki jako
pojemnika na śmieci. Możesz
spowodować pożar.
Aby użyć popielniczki, włóż ją prosto do
uchwytu na kubek. Aby wyjąć
popielniczkę, wyciągnij ją do góry.
Komfort wnętrza
Wyposażenie wnętrza
5-158*Wybrane wersje.

6Obsługa i konserwacja
Jak utrzymać swoją Mazdę w idealnym stanie.
Podstawowe informacje.................... 6-2
Wprowadzenie.............................. 6-2
Plan przeglądów okresowych........... 6-3
Plan przeglądów okresowych....... 6-3
Monitor obsługi okresowej......... 6-16
Plan obsługi wykonywanej przez
właściciela.........................................6-19
Środki ostrożności obowiązujące
przy wykonywaniu obsługi przez
właściciela.................................. 6-19
Pokrywa silnika.......................... 6-21
Widok komory silnika................ 6-23
Olej silnikowy............................. 6-25
Płyn chłodzący silnik..................6-30
Płyn hamulcowy/układu
wspomagania sprzęgła................ 6-32
Płyn spryskiwaczy szyb i
reflektorów................................. 6-33
Smarowanie elementów
nadwozia..................................... 6-34
Pióra wycieraczek....................... 6-34
Akumulator................................. 6-38
Wymiana baterii w kluczu.......... 6-41
Opony......................................... 6-43
Żarówki.......................................6-48
Bezpieczniki............................... 6-57
Konserwacja samochodu................ 6-62
Konserwacja zewnętrzna............ 6-62
Pielęgnacja wnętrza.................... 6-69
6-1

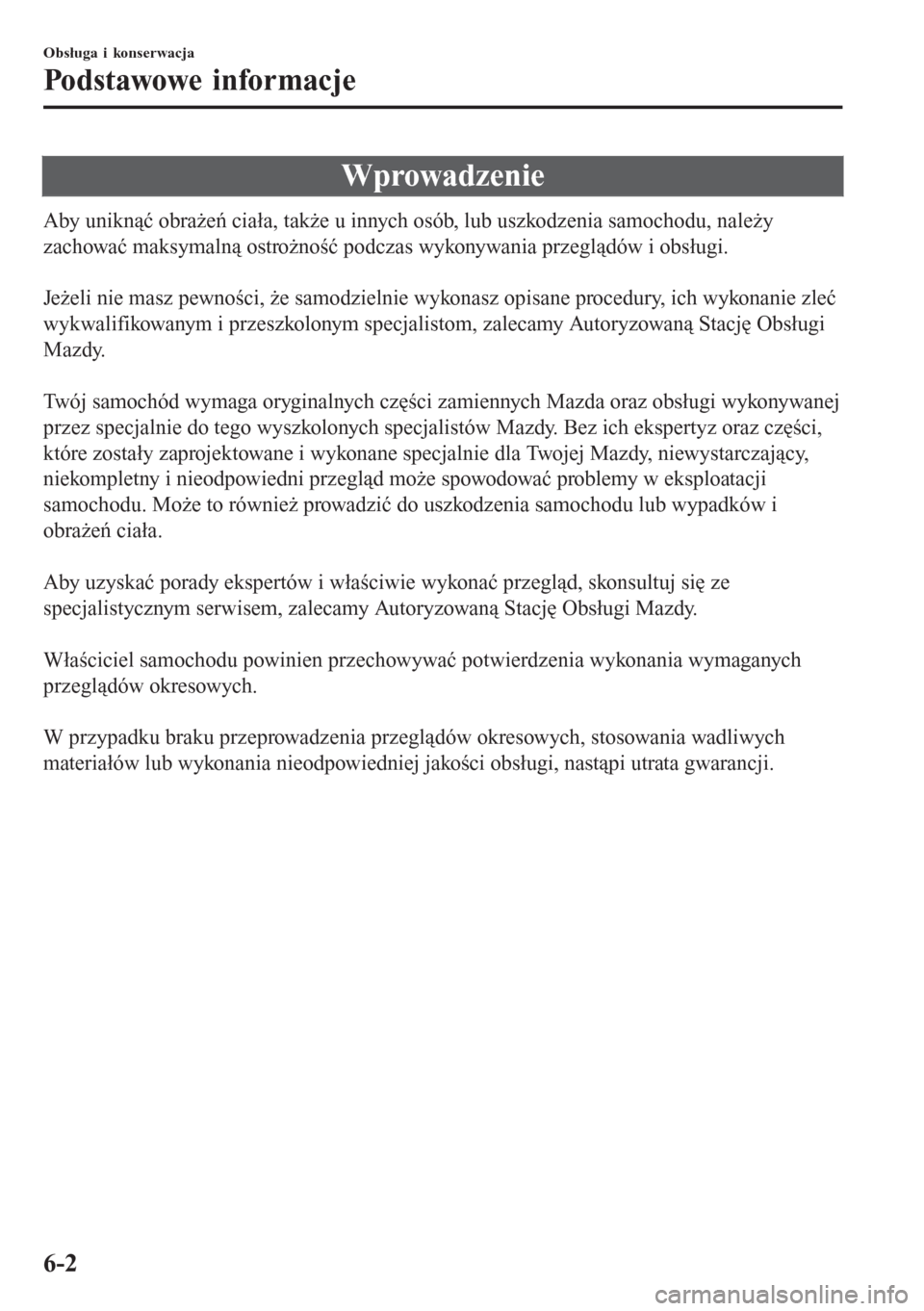

Wprowadzenie
Aby uniknąć obrażeń ciała, także u innych osób, lub uszkodzenia samochodu, należy
zachować maksymalną ostrożność podczas wykonywania przeglądów i obsługi.

Jeżeli nie masz pewności, że samodzielnie wykonasz opisane procedury, ich wykonanie zleć
wykwalifikowanym i przeszkolonym specjalistom, zalecamy Autoryzowaną Stację Obsługi
Mazdy.

Twój samochód wymaga oryginalnych części zamiennych Mazda oraz obsługi wykonywanej
przez specjalnie do tego wyszkolonych specjalistów Mazdy. Bez ich ekspertyz oraz części,
które zostały zaprojektowane i wykonane specjalnie dla Twojej Mazdy, niewystarczający,
niekompletny i nieodpowiedni przegląd może spowodować problemy w eksploatacji
samochodu. Może to również prowadzić do uszkodzenia samochodu lub wypadków i
obrażeń ciała.

Aby uzyskać porady ekspertów i właściwie wykonać przegląd, skonsultuj się ze
specjalistycznym serwisem, zalecamy Autoryzowaną Stację Obsługi Mazdy.

Właściciel samochodu powinien przechowywać potwierdzenia wykonania wymaganych
przeglądów okresowych.

W przypadku braku przeprowadzenia przeglądów okresowych, stosowania wadliwych
materiałów lub wykonania nieodpowiedniej jakości obsługi, nastąpi utrata gwarancji.
Obsługa i konserwacja
Podstawowe informacje
6-2

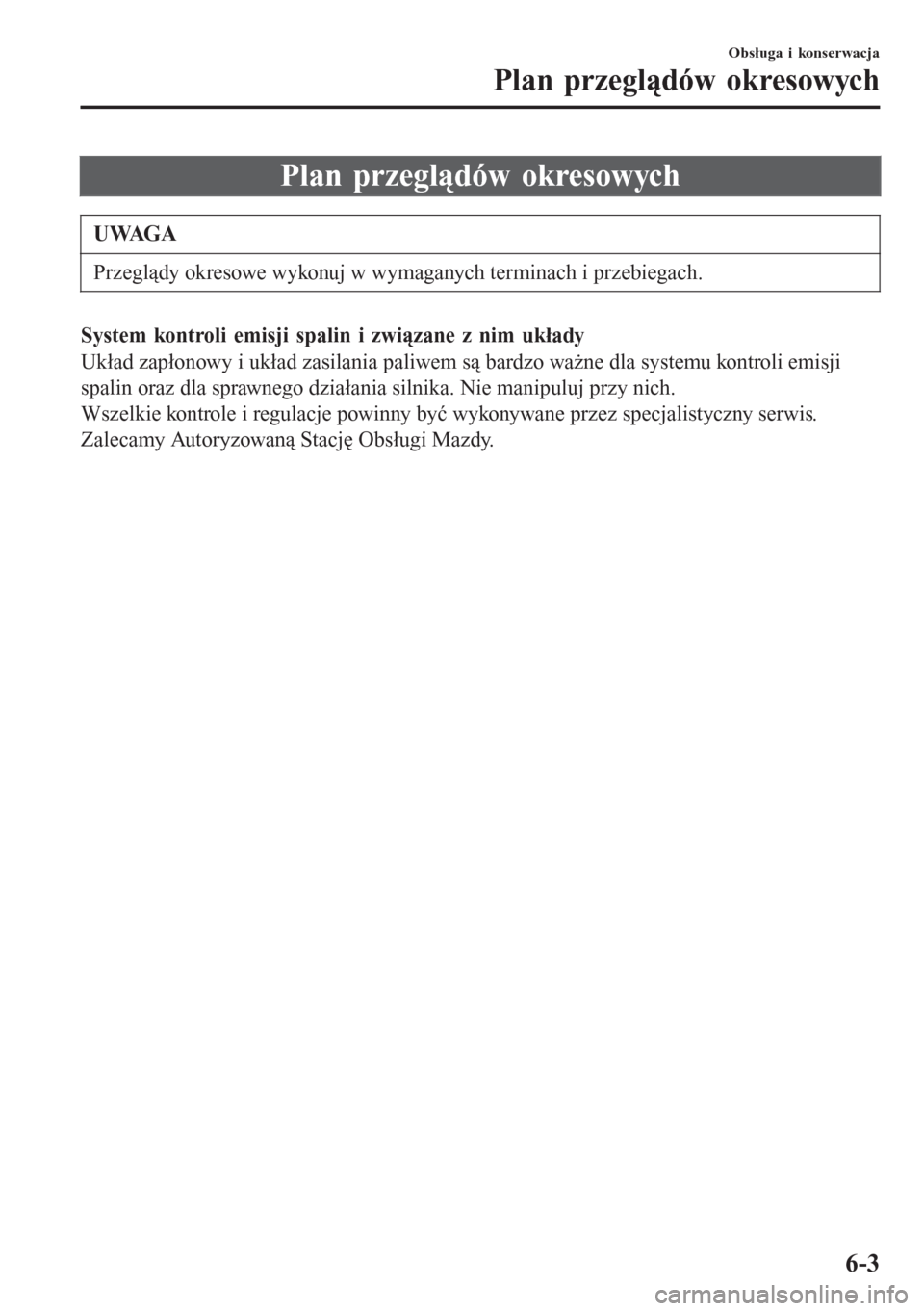

Plan przeglądów okresowych
UWAGA
Przeglądy okresowe wykonuj w wymaganych terminach i przebiegach.
System kontroli emisji spalin i związane z nim układy
Układ zapłonowy i układ zasilania paliwem są bardzo ważne dla systemu kontroli emisji
spalin oraz dla sprawnego działania silnika. Nie manipuluj przy nich.
Wszelkie kontrole i regulacje powinny być wykonywane przez specjalistyczny serwis.
Zalecamy Autoryzowaną Stację Obsługi Mazdy.
Obsługa i konserwacja
Plan przeglądów okresowych
6-3

tEuropa
Terminy/przebiegi
przeglądów okresowych
Maksymalna liczba miesięcy lub kilometrów,
w zależności od tego, które nastąpi pierwsze
Miesiące1224364860728496108
×1000 km20406080100120140160180
SKYACTIV-G 2.0
Świece zapłonowe
*1Wymieniać co 120 000 km.
Filtr powietrza
*2RRR
System pochłaniania par paliwa (jeżeli jest zainstalo-
wany)III
SKYACTIV-D 1.5
Filtr paliwa D D R D D R D D R
Układ wtrysku paliwa
*3III
Filtr powietrza
*2CCRCCRCCR
SKYACTIV-G 2.0 I SKYACTIV-D 1.5
Paski napędowe
*4III
Olej silnikowy i filtr olejuPlan elastyczny
*5Wymienić, jeśli wskaźnik jest włączony (ON).
(Maks. interwał: 12 miesięcy/20 000 km)
Plan inny niż elastycz-
ny
*6*7RRRRRRRRR
Układ chłodzenia IIII
Płyn chłodzący silnik
*8Pierwsza wymiana po 200 000 km lub po 10 latach, następnie co
100 000 km lub co 5 lat.
Przewody paliwowe sztywne i elastyczne IIII
Akumulator
*9IIIIIIIII
Przewody hamulcowe sztywne i elastyczne oraz połą-
czeniaIIIIIIIII
Płyn hamulcowy
*10RRRR
Hamulec postojowy IIIIIIIII
Hamulce tarczowe IIIIIIIII
Układ kierowniczy i połączenia IIII
Olej mechanicznej skrzyni biegów Wymieniać co 180 000 km.
Olej tylnego mechanizmu różnicowego
*11*12
Olej skrzyni rozdzielczej*12
Przednie i tylne zawieszenie, przeguby kulowe i luzy
osiowe łożysk kółIIII
Osłony przeciwpyłowe półosi napędowych IIII
Układ wydechowy i osłony termiczne Wymieniać co 80 000 km lub co 5 lat.
Śruby i nakrętki w podwoziu i w nadwoziu TTTT
Obsługa i konserwacja
Plan przeglądów okresowych
6-4

Terminy/przebiegi
przeglądów okresowych
Maksymalna liczba miesięcy lub kilometrów,
w zależności od tego, które nastąpi pierwsze
Miesiące1224364860728496108
×1000 km20406080100120140160180
Stan nadwozia (rdza, korozja i perforacja) Sprawdzić raz w roku.
Kabinowy filtr powietrza (jeżeli jest zainstalowany)RRRR
Opony (w tym koło zapasowe) (łącznie z regulacją
ciśnienia w oponach)
*13*14IIIIIIIII
Zestaw do awaryjnej naprawy opony (jeśli jest zain-
stalowany)
*15Sprawdzić raz w roku.
Symbole stosowane w tabeli:
I: Sprawdzić: Sprawdzić i oczyścić, naprawić, wyregulować, uzupełnić, a w razie konieczności wymienić.
R: Wy m i e n i ć
C: Oczyścić
T: Dokręcić
D: Spuścić
Uwagi:
*1 W krajach wymienionych poniżej wymieniaj świece zapłonowe co 10 000 km lub co 12 miesięcy, czyli
częściej, niż przewiduje to plan przeglądów okresowych.
Albania, Bośnia i Hercegowina, Bułgaria, Chorwacja, Łotwa, Macedonia, Mołdawia, Czarnogóra, Rumunia,
Serbia, Ukraina
*2 W przypadku eksploatacji samochodu w terenie piaszczystym lub mocno zapylonym czyść lub wymieniaj filtr
powietrza częściej, niż przewiduje to plan przeglądów okresowych.
*3 Wykonać korektę wtryskiwaczy paliwa.*4 Należy także sprawdzić paski napędu klimatyzacji, jeśli jest ona zamontowana.
Jeżeli samochód jest eksploatowany głównie w warunkach podanych poniżej, sprawdzaj paski napędowe co
20 000 km lub co 12 miesięcy.
a) Jazda po drogach zapylonych
b) Silnik często pracuje na biegu jałowym lub z małą prędkością
c) Częsta jazda w niskich temperaturach lub tylko na krótkich odcinkach
d) Jazda w ekstremalnym upale
e) Jazda w warunkach górskich
*5 W przypadku modeli SKYACTIV-G 2.0 elastyczny plan wymiany oleju silnikowego można stosować tylko
w niektórych krajach w Europie. W celu uzyskania szczegółowych informacji skonsultuj się z Autoryzowaną
Stacją Obsługi Mazdy. Elastyczny plan wymiany oleju silnikowego można stosować, jeśli samochód jest
eksploatowany głównie w warunkach innych niż wymienione poniżej.
a) Pojazd użytkowany jako radiowóz policyjny, taksówka lub samochód do nauki jazdy.
b) Jazda po drogach zapylonych
c) Silnik często pracuje na biegu jałowym lub z małą prędkością
W przypadku wyboru elastycznego planu wymiany oleju silnikowego sterownik silnika samochodu oblicza
pozostałą przydatność oleju w oparciu o warunki pracy silnika, a kierowca informowany jest o konieczności
wymiany oleju poprzez świecącą się w zestawie wskaźników lampkę sygnalizacyjną z symbolem klucza.
Wymień olej silnikowy i filtr, gdy w zestawie wskaźników zaświeci się lampka sygnalizacyjna z symbolem
klucza. Ich wymiana jest konieczna przynajmniej raz w roku lub w ciągu 20 000 km od ostatniej wymiany
oleju i filtra.
Kasowanie parametrów oleju jest konieczne za każdym razem, kiedy wymieniany jest olej silnikowy,
niezależnie od wyświetlania komunikatu/lampki sygnalizacyjnej obsługi okresowej.
Obsługa i konserwacja
Plan przeglądów okresowych
6-5

*6 Jeżeli samochód jest eksploatowany głównie w warunkach podanych poniżej, wymieniaj olej silnikowy i filtr
oleju co 10 000 km lub częściej.
a) Pojazd użytkowany jako radiowóz policyjny, taksówka lub samochód do nauki jazdy.
b) Jazda po drogach zapylonych
c) Silnik często pracuje na biegu jałowym lub z małą prędkością
d) Częsta jazda w niskich temperaturach lub tylko na krótkich odcinkach
e) Jazda w ekstremalnym upale
f) Jazda w warunkach górskich
*7 W przypadku SKYACTIV-D 1.5 po wymianie oleju wykasuj parametry dla oleju silnikowego.*8 W przypadku wymiany płynu chłodzącego silnika zaleca się stosowanie płynu FL-22. Stosowanie innego
płynu chłodzącego niż FL-22 może spowodować poważne uszkodzenia silnika i układu chłodzenia.
*9 Sprawdź poziom i gęstość elektrolitu oraz wygląd zewnętrzny akumulatora. Akumulator bezobsługowy
wymaga jedynie sprawdzenia wyglądu zewnętrznego.
*10 Jeżeli hamulce są używane intensywnie (na przykład przy ciągłej szybkiej jeździe lub przy jeździe w górach),
lub gdy samochód jest eksploatowany w wyjątkowo wilgotnym klimacie, wymieniaj płyn hamulcowy raz
w roku.
*11 Jeżeli samochód jest eksploatowany głównie w warunkach podanych poniżej, wymieniaj olej tylnego
mechanizmu różnicowego co 45 000 km.
a) Holowanie przyczep lub korzystanie z bagażników dachowych
b) Jazda w piaszczystym, zapylonym lub wilgotnym terenie
c) Silnik często pracuje na biegu jałowym lub z małą prędkością
d) Powtarzające się odcinki jazdy krótsze niż 16 km
*12 Jeśli komponent był zalany wodą, olej powinien być wymieniony.*13 Zamiana kół zalecana jest co 10 000 km.*14 Aby system monitorowania ciśnienia w oponach (TPMS) działał poprawnie (zależnie od wyposażenia), należy
wykonać jego konfigurację.
*15 Sprawdź co roku datę ważności uszczelniacza zestawu do awaryjnej naprawy opony podczas wykonywania
obsługi okresowej. Wymień uszczelniacz zestawu do awaryjnej naprawy opony na nowy przed końcem jego
daty ważności.
Obsługa i konserwacja
Plan przeglądów okresowych
6-6
