2016 MAZDA MODEL CX-3 Instrukcja Obsługi (in Polish)

OSTRZEŻENIE
Masa przyczepy powinna zawsze mieścić się w granicach określonych w Tabeli
Masy Holowanej Przyczepy:
Holowanie mas większych od wartości określonych w tabeli zagraża
bezpieczeństwu, gdyż może utrudnić panowanie nad samochodem i ograniczyć
jego osiągi. Skutkiem tego mogą być urazy i/lub uszkodzenia pojazdu.
Wartość siły nacisku na hak holowniczy powinna zawsze mieścić się w granicach
określonych w Tabeli Masy Holowanej Przyczepy:
Obciążenie przyczepy większą masą z tyłu niż z przodu zagraża bezpieczeństwu.
Może to doprowadzić do utraty panowania nad samochodem i wypadku.
UWAGA
xCałkowita masa przyczepy oraz siła nacisku na hak holowniczy mogą być określone
poprzez zważenie przyczepy na wadze pomostowej na stacji ważenia przy autostradach
lub w firmie spedycyjnej.
xWłaściwa masa całkowita przyczepy oraz wartość siły nacisku na hak holowniczy
pojazdu może zapobiec niebezpieczeństwu przechylenia się przyczepy na skutek
bocznych wiatrów, nierównej nawierzchni lub z innych powodów.
Poznaj swoją Mazdę
Holowanie
3-65

tHak holowniczy
Przy holowaniu przyczepy stosuj odpowiedni hak holowniczy. Zalecamy stosowanie
oryginalnego haka holowniczego Mazdy. Używaj oryginalnych otworów pod śruby,
wykonanych przez producenta do mocowania haka holowniczego. Skontaktuj się
z Autoryzowaną Stacją Obsługi Mazdy, aby uzyskać więcej informacji.

Jednostka: mm
MAKS. 75 kg
Kula haka holowniczego
A
BA: 350—420
B: 877,8
C: 1017,9
C
C Miejsce montażu haka holowniczego
ttOpony
Holując przyczepę upewnij się, czy wartość ciśnienia powietrza w oponach, mierzonego
w temperaturze otoczenia, jest zgodna z zaleceniami na naklejce umieszczonej na drzwiach
kierowcy. Rozmiar opon przyczepy, wartość obciążenia oraz ciśnienia powietrza w oponach
powinny być zgodne z danymi określonymi przez producenta opon.
OSTRZEŻENIE
Nigdy nie używaj dojazdowego koła zapasowego podczas holowania:
Stosowanie dojazdowego koła zapasowego w Twoim samochodzie podczas
holowania przyczepy zagraża bezpieczeństwu, gdyż może spowodować uszkodzenie
opony, utratę panowania nad samochodem i obrażenia ciała u podróżnych.
Poznaj swoją Mazdę
Holowanie
3-66

tŁańcuchy zabezpieczające
Łańcuchy zabezpieczające należy stosować jako środek ostrożności, gdyby przyczepa
przypadkowo odpięła się lub została odpięta. Łańcuchy powinny krzyżować się pod dyszlem
przyczepy i być zamocowane do haka holowniczego. Pozostaw wystarczający luz
łańcuchów, by umożliwić pełne skręty samochodu z przyczepą. Zapoznaj się z informacjami
opublikowanymi przez producenta Twojej przyczepy lub haka holowniczego, by uzyskać
więcej szczegółów.
OSTRZEŻENIE
Upewnij się przed rozpoczęciem jazdy, czy każdy łańcuch zabezpieczający jest
dokładnie zamocowany do przyczepy i do haka:
Holowanie przyczepy bez łańcuchów zabezpieczających starannie zamocowanych
do przyczepy i do haka zagraża bezpieczeństwu. W razie uszkodzenia haka
holowniczego lub zaczepu przyczepy, przyczepa może zjechać na sąsiedni pas
jezdni i spowodować wypadek.
tOwietlenie przyczepy
PRZESTROGA
Nie podłączaj oświetlenia przyczepy bezpośrednio do lamp Twojej Mazdy. W ten sposób
możesz uszkodzić instalację elektryczną oraz elementy oświetlenia Twojego samochodu.
Aby prawidłowo podłączyć oświetlenie przyczepy, skonsultuj się z Autoryzowaną Stacją
Obsługi Mazdy.
Poznaj swoją Mazdę
Holowanie
3-67

tHamulce przyczepy
Sprawdź dopuszczalną masę holowanej przyczepy Tabeli maksymalnej masy holowanej
przyczepy (strona 3-61), a jeśli masa holowanej przyczepy przekracza wartości podane
w kolumnie CAŁKOWITA MASA PRZYCZEPY (Przyczepa bez hamulca), konieczne jest
zastosowanie przyczepy z hamulcem.
Jeśli Twoja przyczepa jest wyposażona w hamulec, upewnij się, czy spełnia on
obowiązujące normy i przepisy.
OSTRZEŻENIE
Nie podłączaj hydraulicznego układu hamulcowego przyczepy do układu
hamulcowego Twojego samochodu:
Podłączenie hydraulicznego układu hamulcowego przyczepy bezpośrednio do
układu hamulcowego samochodu powoduje nieprawidłowe hamowanie i zagraża
bezpieczeństwu.
tZalecenia dotyczce holowania przyczepy
Poznaj swoj Mazd
xSprawdź, czy Twoja Mazda zachowuje się prawidłowo po dołączeniu załadowanej lub
pustej przyczepy. Nie rozpoczynaj podróży, jeśli przyczepa znajduje się w nieprawidłowej
pozycji, przód jest znacznie uniesiony w górę lub pochylony w dół. Sprawdź, czy nacisk
na hak holowniczy jest prawidłowy, części zawieszenia nie są zużyte oraz czy przyczepa
nie jest przeciążona. W razie nieprawidłowości skonsultuj się ze specjalistycznym
serwisem, zalecamy Autoryzowane Stacje Obsługi Mazdy.
xUpewnij się, czy ładunek przyczepy jest zabezpieczony przed przemieszczaniem się.
xUpewnij się, czy lusterka wsteczne spełniają obowiązujące przepisy. Sprawdź je.
xPrzed rozpoczęciem jazdy sprawdź działanie wszystkich świateł samochodu i przyczepy
oraz połączenia między samochodem i przyczepą. Zatrzymaj się i ponownie sprawdź
wszystkie światła i połączenia po przejechaniu krótkiego dystansu.
Jazda
xTwoja Mazda, holując przyczepę, będzie się prowadzić inaczej. Poćwicz skręcanie,
cofanie, hamowanie na wolnej przestrzeni z dala od ruchu ulicznego.
xDaj sobie czas na przyzwyczajenie się do dodatkowej masy i długości zespołu pojazdów.
xNie przekraczaj 100 km/h holując przyczepę. Jeśli maksymalna, dopuszczalna lokalnymi
przepisami prędkość jazdy z przyczepą wynosi poniżej 100 km/h, nie przekraczaj
dopuszczalnej prędkości.
Poznaj swoją Mazdę
Holowanie
3-68

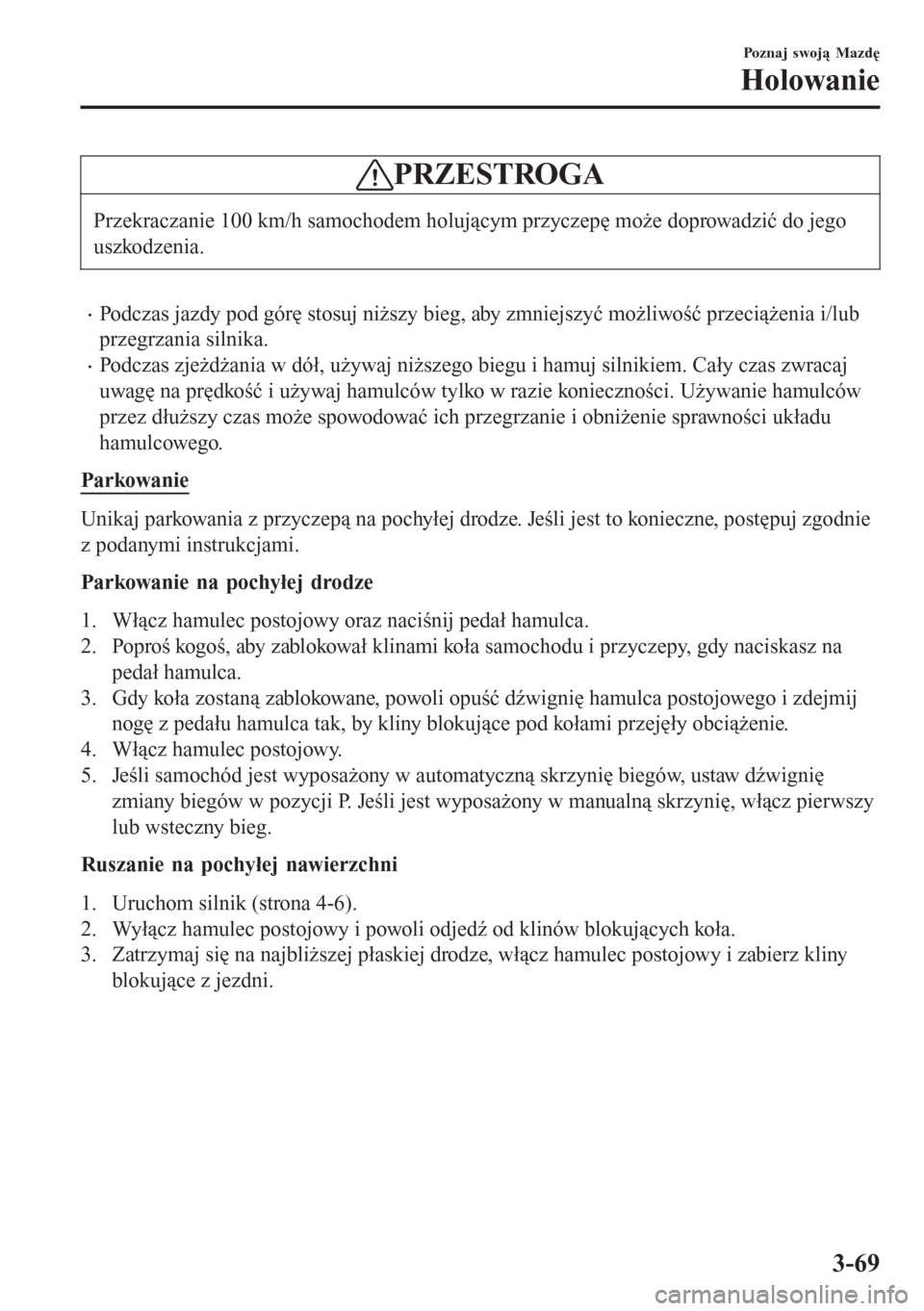

PRZESTROGA
Przekraczanie 100 km/h samochodem holującym przyczepę może doprowadzić do jego
uszkodzenia.
xPodczas jazdy pod górę stosuj niższy bieg, aby zmniejszyć możliwość przeciążenia i/lub
przegrzania silnika.
xPodczas zjeżdżania w dół, używaj niższego biegu i hamuj silnikiem. Cały czas zwracaj
uwagę na prędkość i używaj hamulców tylko w razie konieczności. Używanie hamulców
przez dłuższy czas może spowodować ich przegrzanie i obniżenie sprawności układu
hamulcowego.
Parkowanie
Unikaj parkowania z przyczepą na pochyłej drodze. Jeśli jest to konieczne, postępuj zgodnie
z podanymi instrukcjami.
Parkowanie na pochyłej drodze
1. Włącz hamulec postojowy oraz naciśnij pedał hamulca.
2. Poproś kogoś, aby zablokował klinami koła samochodu i przyczepy, gdy naciskasz na
pedał hamulca.
3. Gdy koła zostaną zablokowane, powoli opuść dźwignię hamulca postojowego i zdejmij
nogę z pedału hamulca tak, by kliny blokujące pod kołami przejęły obciążenie.
4. Włącz hamulec postojowy.
5. Jeśli samochód jest wyposażony w automatyczną skrzynię biegów, ustaw dźwignię
zmiany biegów w pozycji P. Jeśli jest wyposażony w manualną skrzynię, włącz pierwszy
lub wsteczny bieg.
Ruszanie na pochyłej nawierzchni
1. Uruchom silnik (strona 4-6).
2. Wyłącz hamulec postojowy i powoli odjedź od klinów blokujących koła.
3. Zatrzymaj się na najbliższej płaskiej drodze, włącz hamulec postojowy i zabierz kliny
blokujące z jezdni.
Poznaj swoją Mazdę
Holowanie
3-69

MEMO
3-70

4Podczas jazdy
Informacje dotyczące bezpiecznej jazdy i zatrzymywania się.
Włączanie/wyłączanie silnika...........4-4
Włącznik zapłonu......................... 4-4
Uruchamianie silnika.................... 4-6
Wyłączanie silnika...................... 4-13
Funkcja i-stop
*........................... 4-14
Zestaw liczników i
wskaźników...................................... 4-25
Liczniki i wskaźniki................... 4-25
Wyświetlacz Head-up
*............... 4-36
Lampki ostrzegawcze/
sygnalizacyjne............................ 4-39
Skrzynia biegów.............................. 4-46
Sterowanie manualną skrzynią
biegów........................................ 4-46
Sterowanie automatyczną skrzynią
biegów........................................ 4-49
Wyłączniki i przełączniki
sterujące........................................... 4-61
Sterowanie oświetleniem
zewnętrznym...............................4-61
Przednie światła
przeciwmgielne
*......................... 4-69
Tylne światło
przeciwmgielne
*......................... 4-70
Sygnalizacja skrętu i zmiany pasa
ruchu........................................... 4-72
Wycieraczki i spryskiwacz przedniej
szyby........................................... 4-73
Wycieraczka i spryskiwacz tylnej
szyby
*......................................... 4-77
Spryskiwacz reflektora*..............4-77
Ogrzewanie tylnej szyby............ 4-78
Sygnał dźwiękowy...................... 4-79
Światła awaryjne......................... 4-80
Hamulec............................................4-81
Układ hamulcowy....................... 4-81
System sygnalizacji awaryjnego
hamowania.................................. 4-84
System wspomagający ruszanie na
wzniesieniu (HLA)
*....................4-84
ABS/TCS/DSC................................. 4-86
System zapobiegający blokowaniu
kół w trakcie hamowania
(ABS)..........................................4-86
System kontroli trakcji (TCS)..... 4-87
System dynamicznej stabilizacji toru
jazdy (DSC)................................ 4-90
System i-ELOOP............................. 4-91
System i-ELOOP
*...................... 4-91
Monitor zużycia paliwa.................. 4-94
Monitor zużycia paliwa
*.............4-94
Wybór trybu jazdy..........................4-98
Wybór trybu jazdy
*..................... 4-98
System i-ACTIV AWD................. 4-100
Działanie systemu i-ACTIV
AW D
*....................................... 4-100
*Wybrane wersje.4-1

Wspomaganie układu
kierowniczego.................................4-102
Wspomaganie układu
kierowniczego........................... 4-102
i-ACTIVSENSE............................. 4-103
i-ACTIVSENSE
*...................... 4-103
System adaptacyjnego doświetlania
zakrętów (AFS)
*.......................4-106
System automatycznego przełączania
świateł drogowych na mijania i
odwrotnie (HBC)
*.................... 4-107
System ostrzegania przed
niezamierzoną zmianą pasa ruchu
(LDWS)
*...................................4-110
System monitorowania martwego
pola (BSM)
*............................. 4-116
System rozpoznawania odległości od
poprzedzającego pojazdu
(DRSS)
*.................................... 4-122
System monitorujący ruch
poprzeczny przy cofaniu
(RCTA)
*.................................... 4-125
Aktywny tempomat
(MRCC)
*...................................4-129
Regulowany ogranicznik
prędkości
*................................. 4-138
System wspomagający hamowanie
(zapobiegający kolizjom przy małej
prędkości) SCBS (Smart City Brake
Support)
*.................................. 4-143
System inteligentnego wspomagania
hamowania (SBS)
*................... 4-150
Kamera monitorująca przestrzeń
przed samochodem (Kamera
FSC)
*........................................ 4-153
Czujnik radarowy (przedni)
*.... 4-156
Czujnik laserowy (przedni)
*..... 4-160
Czujniki radarowe (tylne)
*....... 4-163
Tempomat.......................................4-165
Te m p o m at
*................................4-165
System monitorowania ciśnienia
w oponach...................................... 4-170
System monitorowania ciśnienia
w oponach
*............................... 4-170
Filtr cząstek stałych (SKYACTIV-D
1.5)...................................................4-174
Filtr cząstek stałych (SKYACTIV-D
1.5)............................................ 4-174
Kamera cofania............................. 4-175
Kamera cofania
*....................... 4-175
Czujniki parkowania.................... 4-184
Czujniki parkowania
*............... 4-184
4-2*Wybrane wersje.
