2016 MAZDA MODEL 6 Manual del propietario (in Spanish)

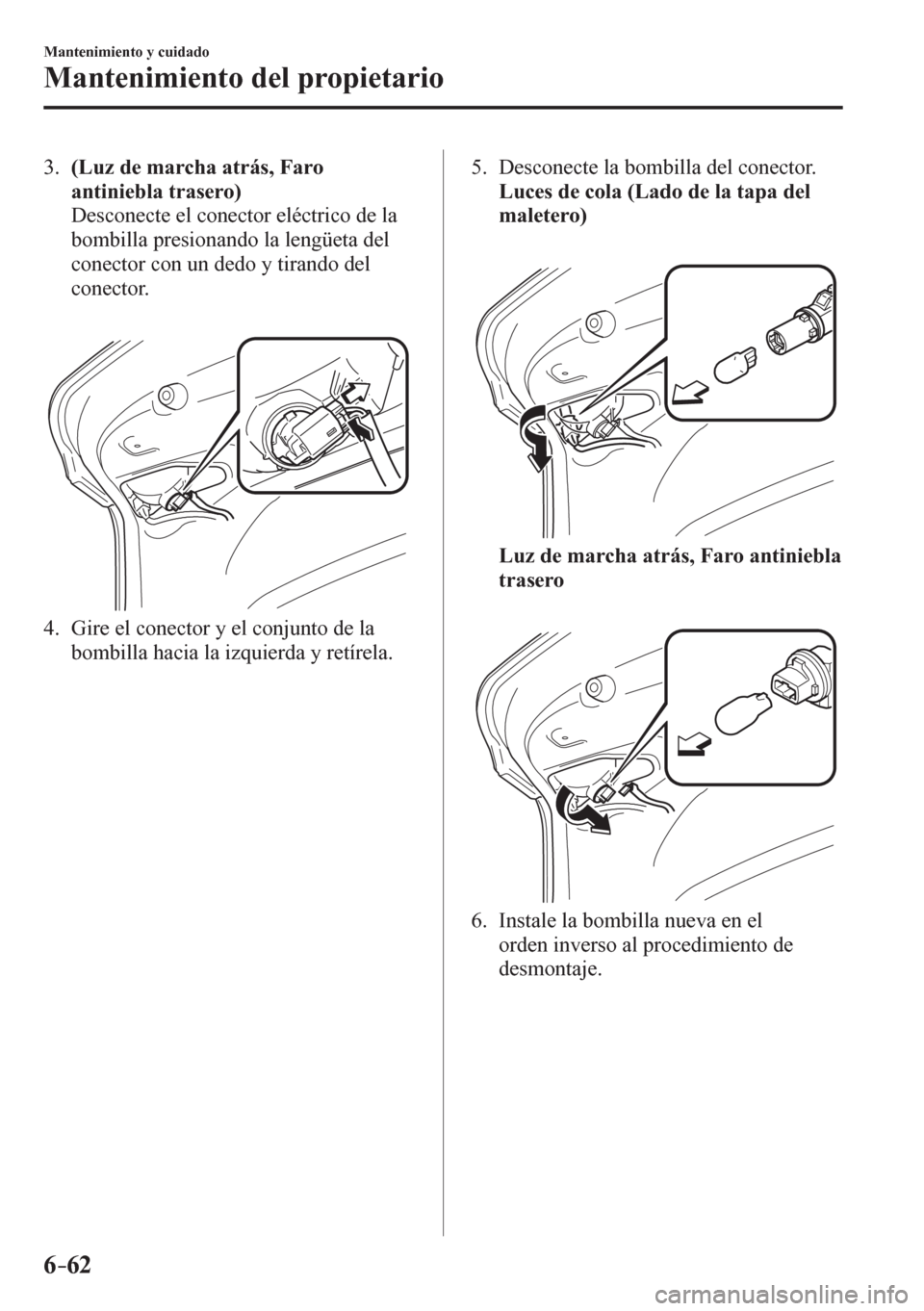

6–62
Mantenimiento y cuidado
Mantenimiento del propietario
3 . (Luz de marcha atrás, Faro
antiniebla trasero)
Desconecte el conector eléctrico de la
bombilla presionando la lengüeta del
conector con un dedo y tirando del
conector.
4. Gire el conector y el conjunto de la
bombilla hacia la izquierda y retírela. 5. Desconecte la bombilla del conector.
Luces de cola (Lado de la tapa del
maletero)
Luz de marcha atrás, Faro antiniebla
trasero
6. Instale la bombilla nueva en el
orden inverso al procedimiento de
desmontaje.

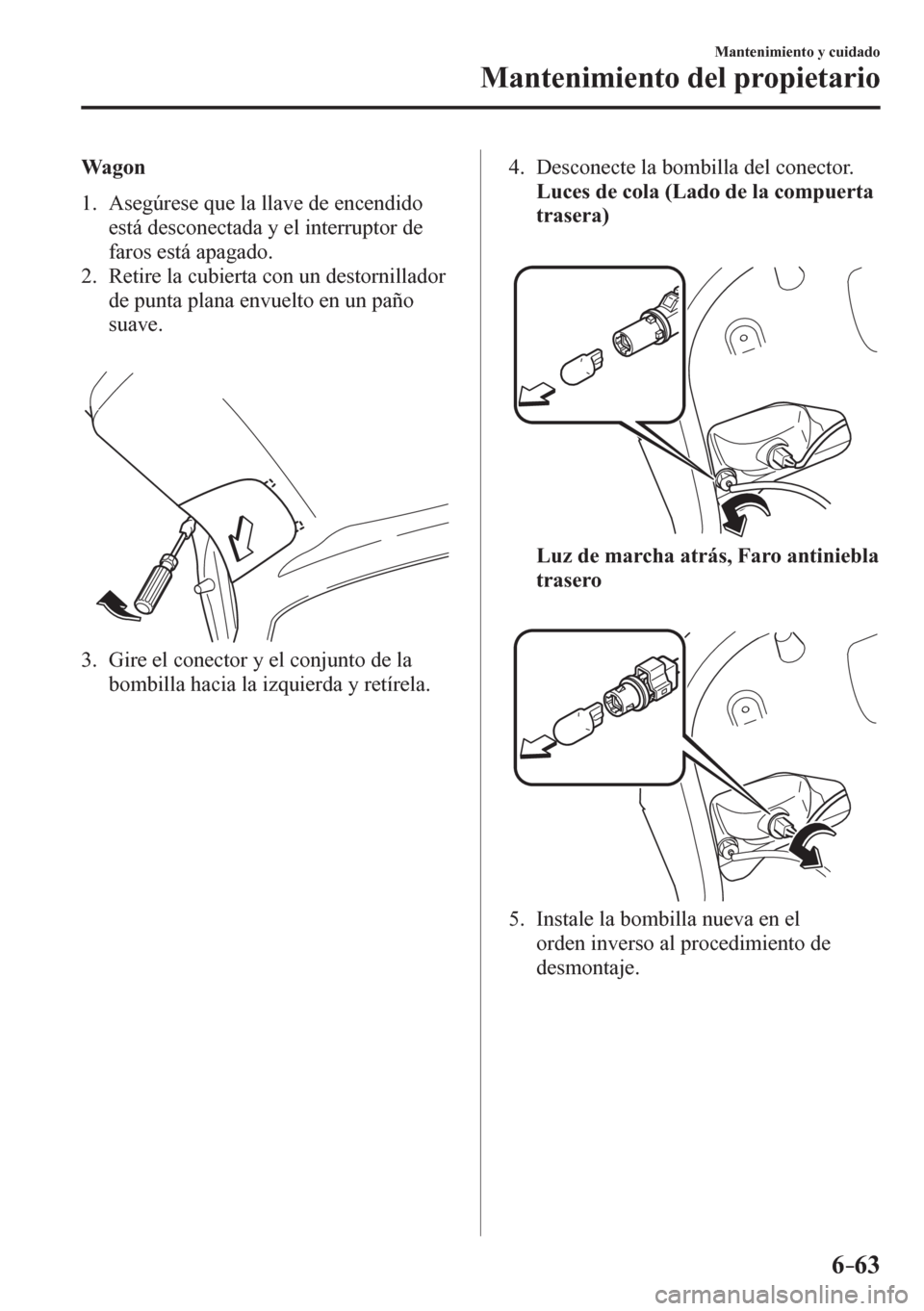

6–63
Mantenimiento y cuidado
Mantenimiento del propietario
Wagon
1 . A s egúrese que la llave de encendido
está desconectada y el interruptor de
faros está apagado.
2. Retire la cubierta con un destornillador
de punta plana envuelto en un paño
suave.
3. Gire el conector y el conjunto de la
bombilla hacia la izquierda y retírela. 4. Desconecte la bombilla del conector.
Luces de cola (Lado de la compuerta
trasera)
Luz de marcha atrás, Faro antiniebla
trasero
5. Instale la bombilla nueva en el
orden inverso al procedimiento de
desmontaje.

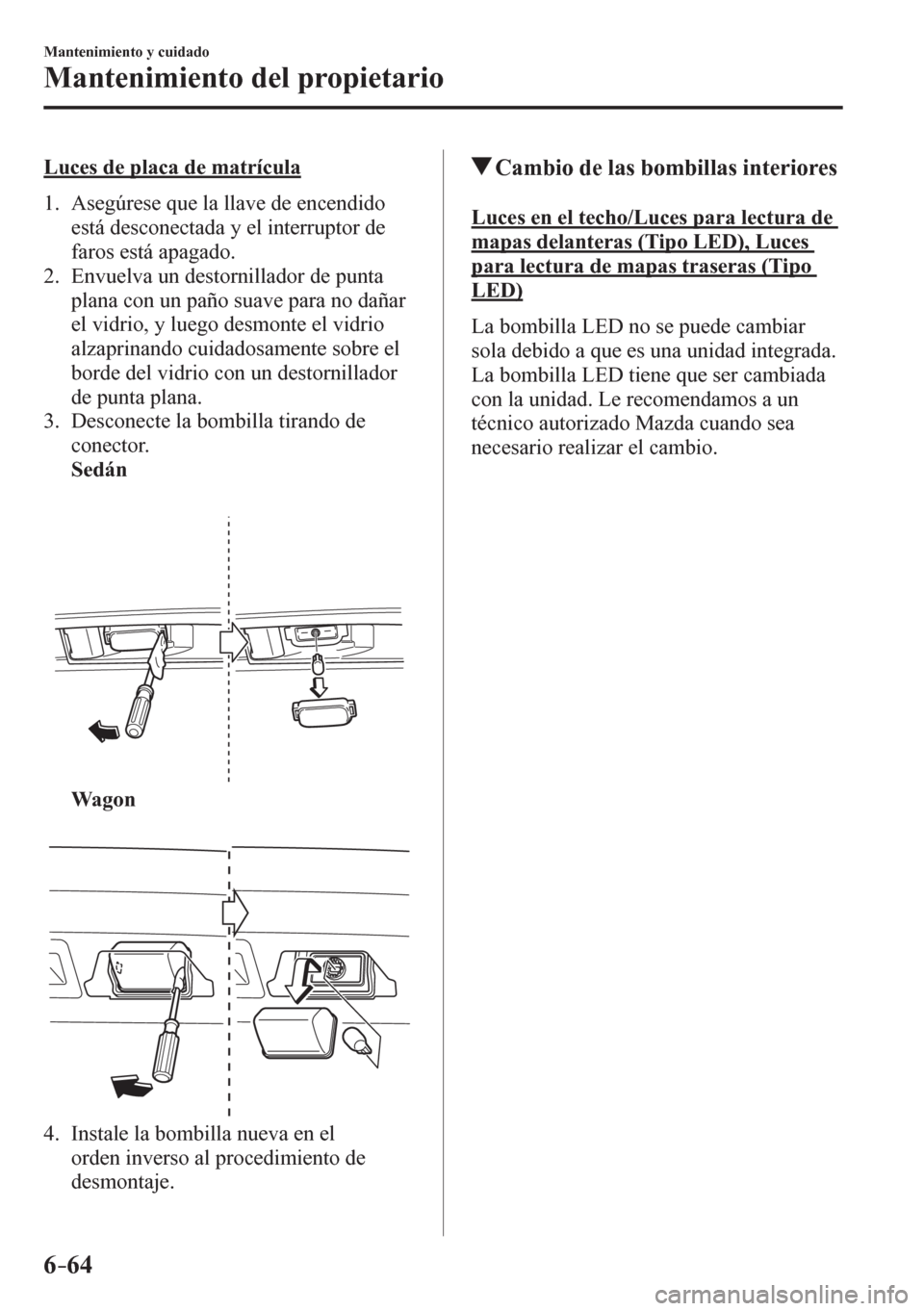

6–64
Mantenimiento y cuidado
Mantenimiento del propietario
Luces de placa de matrícula
1 . A s egúrese que la llave de encendido
está desconectada y el interruptor de
faros está apagado.
2. Envuelva un destornillador de punta
plana con un paño suave para no dañar
el vidrio, y luego desmonte el vidrio
alzaprinando cuidadosamente sobre el
borde del vidrio con un destornillador
de punta plana.
3. Desconecte la bombilla tirando de
conector.
Sedán
Wagon
4. Instale la bombilla nueva en el
orden inverso al procedimiento de
desmontaje.
Cambio de las bombillas interiores
L u c e s e n e l t e c h o / L u c e s p a r a l e c t u r a d e
mapas delanteras (Tipo LED), Luces
para lectura de mapas traseras (Tipo
LED)
L a b o m billa LED no se puede cambiar
sola debido a que es una unidad integrada.
La bombilla LED tiene que ser cambiada
con la unidad. Le recomendamos a un
técnico autorizado Mazda cuando sea
necesario realizar el cambio.

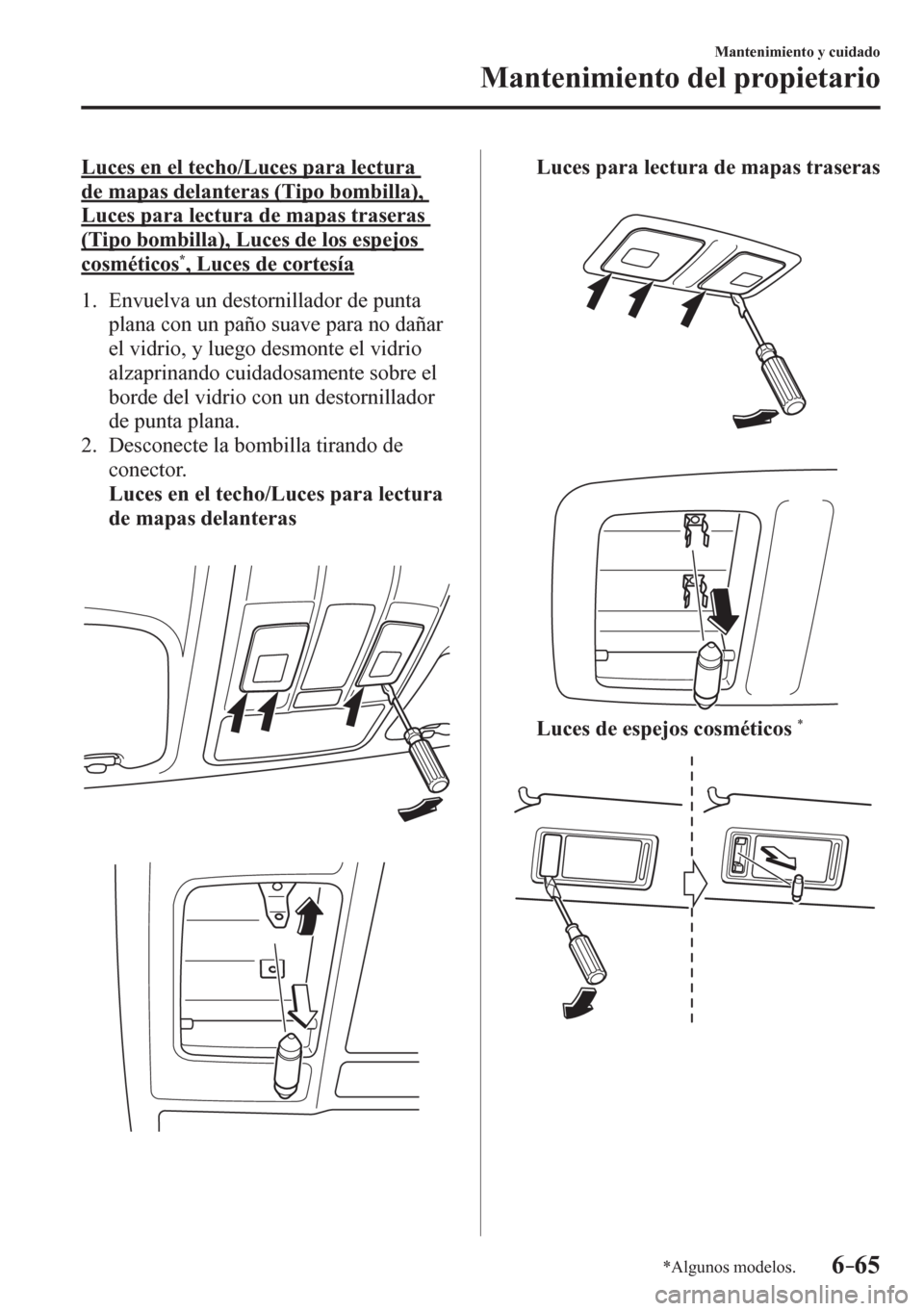

6–65
Mantenimiento y cuidado
Mantenimiento del propietario
*Algunos modelos.
Luces en el techo/Luces para lectura
de mapas delanteras (Tipo bombilla),
Luces para lectura de mapas traseras
(Tipo bombilla), Luces de los espejos
cosméticos
* , Luces de cortesía
1 . Envuelva un destornillador de punta
plana con un paño suave para no dañar
el vidrio, y luego desmonte el vidrio
alzaprinando cuidadosamente sobre el
borde del vidrio con un destornillador
de punta plana.
2. Desconecte la bombilla tirando de
conector.
Luces en el techo/Luces para lectura
de mapas delanteras
Luces para lectura de mapas traseras
Luces de espejos cosméticos*

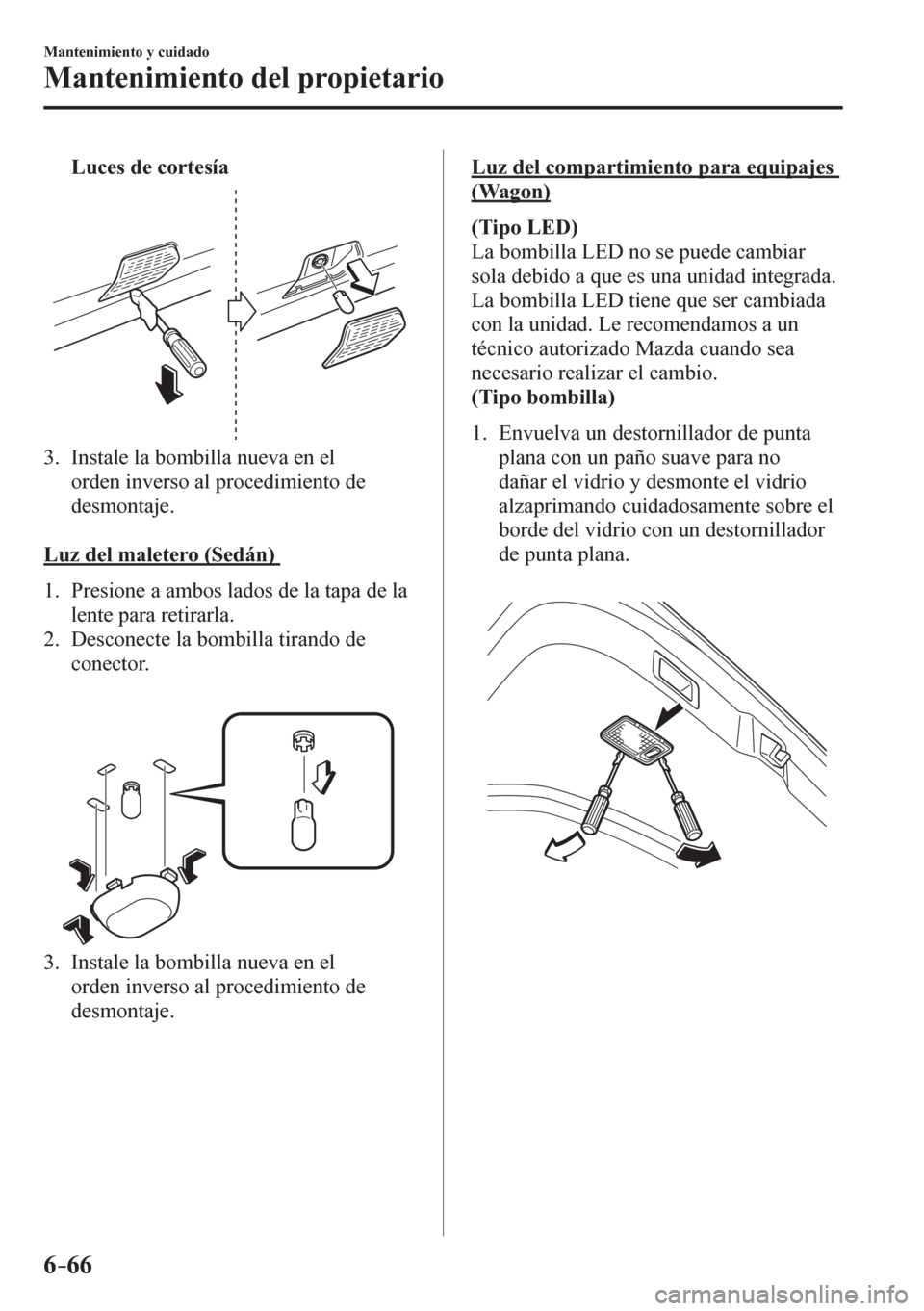

6–66
Mantenimiento y cuidado
Mantenimiento del propietario
Luces de cortesía
3. Instale la bombilla nueva en el
orden inverso al procedimiento de
desmontaje.
Luz del maletero (Sedán)
1 . P r e s i o n e a a m b o s l a d o s d e l a t a p a d e l a
lente para retirarla.
2 . D e s c o necte la bombilla tirando de
conector.
3 . I n stale la bombilla nueva en el
orden inverso al procedimiento de
desmontaje.
Luz del compartimiento para equipajes
(Wagon)
(Tipo LED)
La bombilla LED no se puede cambiar
sola debido a que es una unidad integrada.
La bombilla LED tiene que ser cambiada
con la unidad. Le recomendamos a un
técnico autorizado Mazda cuando sea
necesario realizar el cambio.
(Tipo bombilla)
1 . Envuelva un destornillador de punta
plana con un paño suave para no
dañar el vidrio y desmonte el vidrio
alzaprimando cuidadosamente sobre el
borde del vidrio con un destornillador
de punta plana.


6–67
Mantenimiento y cuidado
Mantenimiento del propietario
2 . D e s c o necte el conector eléctrico de la
bombilla presionando la lengüeta del
conector con un dedo y tirando del
conector.
PRECAUCION
Al cambiar la bombilla desconecte
siempre primero el conector. De lo
contrario, los dispositivos eléctricos
o electrónicos podrían sufrir un
cortocircuito.
3 . I n s e r t e e l d e s tornillador de punta
plana en la separación entre el vidrio
y la unidad del vidrio, y luego gire el
destornillador para retirar el vidrio.
4 . D e s c o necte la bombilla tirando de
conector.
5 . I n stale la bombilla nueva en el
orden inverso al procedimiento de
desmontaje.

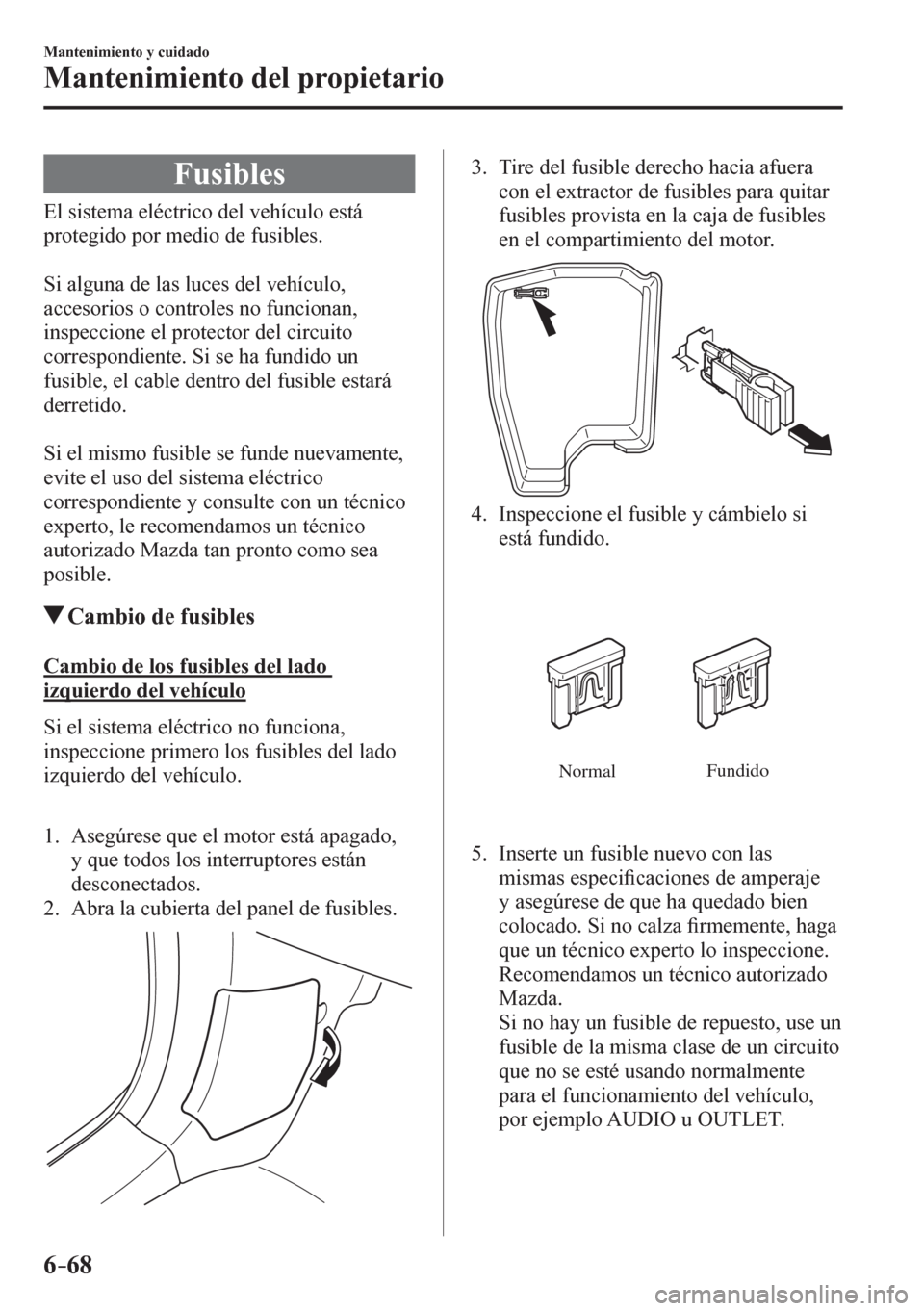

6–68
Mantenimiento y cuidado
Mantenimiento del propietario
Fusibles
E l s i stema eléctrico del vehículo está
protegido por medio de fusibles.
Si alguna de las luces del vehículo,
accesorios o controles no funcionan,
inspeccione el protector del circuito
correspondiente. Si se ha fundido un
fusible, el cable dentro del fusible estará
derretido.
Si el mismo fusible se funde nuevamente,
evite el uso del sistema eléctrico
correspondiente y consulte con un técnico
experto, le recomendamos un técnico
autorizado Mazda tan pronto como sea
posible.
Cambio de fusibles
C a m b i o d e l o s f u s i b l e s d e l l a d o
izquierdo del vehículo
S i e l s i stema eléctrico no funciona,
inspeccione primero los fusibles del lado
izquierdo del vehículo.
1. Asegúrese que el motor está apagado,
y que todos los interruptores están
desconectados.
2. Abra la cubierta del panel de fusibles.
3. Tire del fusible derecho hacia afuera
con el extractor de fusibles para quitar
fusibles provista en la caja de fusibles
en el compartimiento del motor.
4. Inspeccione el fusible y cámbielo si
está fundido.
NormalFundido
5. Inserte un fusible nuevo con las
mismas especi¿ caciones de amperaje
y asegúrese de que ha quedado bien
colocado. Si no calza ¿ rmemente, haga
que un técnico experto lo inspeccione.
Recomendamos un técnico autorizado
Mazda.
Si no hay un fusible de repuesto, use un
fusible de la misma clase de un circuito
que no se esté usando normalmente
para el funcionamiento del vehículo,
por ejemplo AUDIO u OUTLET.

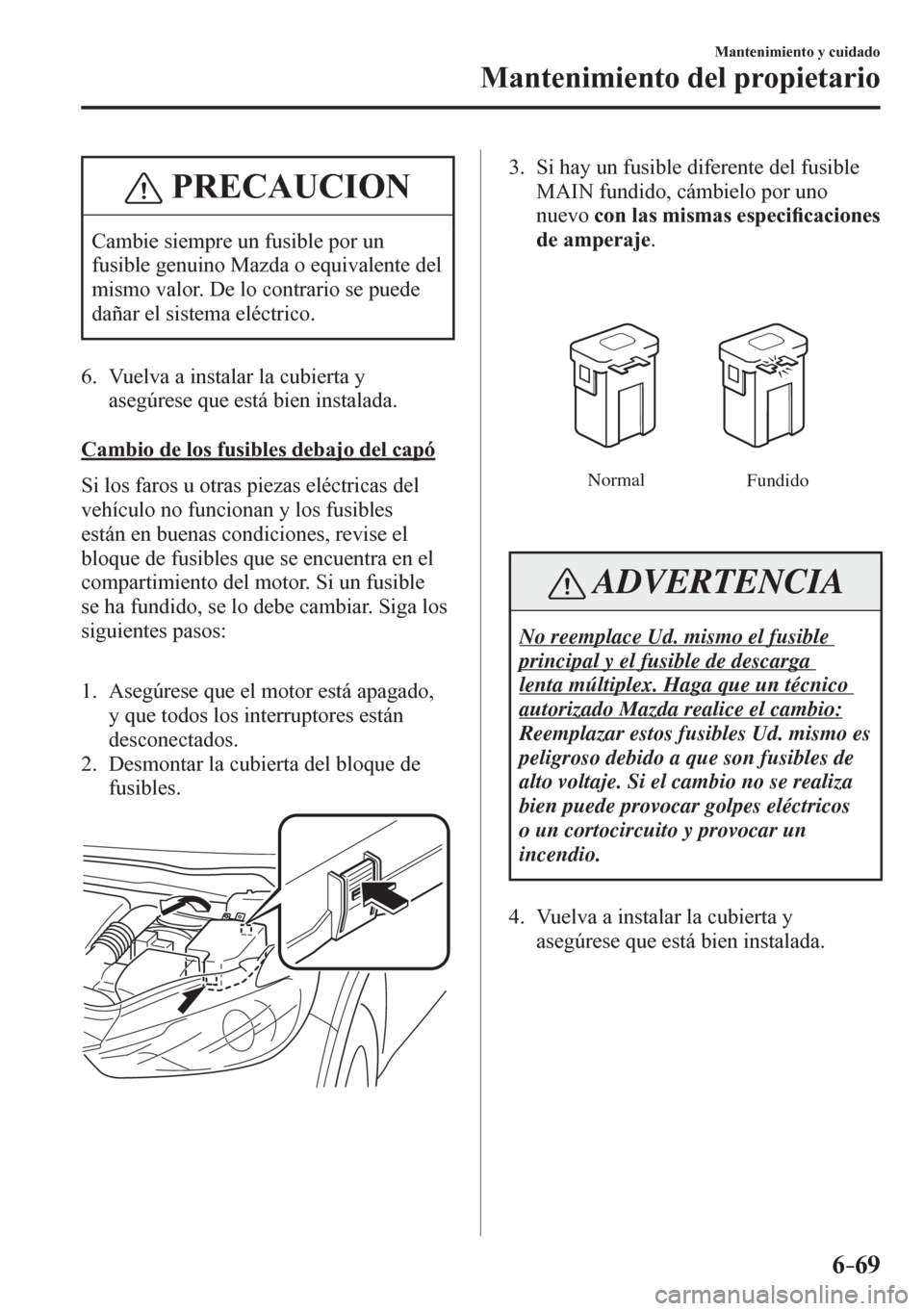

6–69
Mantenimiento y cuidado
Mantenimiento del propietario
PRECAUCION
Cambie siempre un fusible por un
fusible genuino Mazda o equivalente del
mismo valor. De lo contrario se puede
dañar el sistema eléctrico.
6. Vuelva a instalar la cubierta y
asegúrese que está bien instalada.
Cambio de los fusibles debajo del capó
S i l o s f a r o s u o t r a s piezas eléctricas del
vehículo no funcionan y los fusibles
están en buenas condiciones, revise el
bloque de fusibles que se encuentra en el
compartimiento del motor. Si un fusible
se ha fundido, se lo debe cambiar. Siga los
siguientes pasos:
1. Asegúrese que el motor está apagado,
y que todos los interruptores están
desconectados.
2. Desmontar la cubierta del bloque de
fusibles.
3. Si hay un fusible diferente del fusible
MAIN fundido, cámbielo por uno
nuevocon las mismas especi¿ caciones
de amperaje .
Normal
Fundido
ADVERTENCIA
No reemplace Ud. mismo el fusible
principal y el fusible de descarga
lenta múltiplex. Haga que un técnico
autorizado Mazda realice el cambio:
Reemplazar estos fusibles Ud. mismo es
peligroso debido a que son fusibles de
alto voltaje. Si el cambio no se realiza
bien puede provocar golpes eléctricos
o un cortocircuito y provocar un
incendio.
4. Vuelva a instalar la cubierta y
asegúrese que está bien instalada.
