2016 MAZDA MODEL 6 Manual del propietario (in Spanish)

6–70
Mantenimiento y cuidado
Mantenimiento del propietario
*Algunos modelos.
Descripción del panel de fusibles
B l o q u e d e f u s i b l e s ( C o m p a r t i m i e nto del motor)
DESCRIPCIÓN CAPACIDAD
DEL
FUSIBLE CIRCUITO PROTEGIDO
1 ADD FAN GE 30 A Ventilador del enfriamiento
*
2 IG2 30 A Para proteger varios circuitos
3 INJECTOR 30 A Sistema de control del motor *
4 FAN DE 40 A Ventilador del enfriamiento *
5 P.WINDOW1 30 A Elevalunas eléctricos *
6 — — —
7 ADD FAN DE 40 A Ventilador del enfriamiento *
8 E V V T
SCR1 20 A Sistema de control del motor *
9 DEFOG 40 A Desempañador de luneta trasera
10 DCDC DE 40 A Para proteger varios circuitos *
11 FAN GE 30 A Ventilador del enfriamiento *
12 EPB L 20 A Freno de mano eléctrico (Izquierdo)
13 AUDIO 40 A Sistema de audio *
14 EPB R 20 A Freno de mano eléctrico (Derecha)
15 ENG.MAIN 40 A Sistema de control del motor
16 ABS/DSC M 50 A ABS, sistema de control de estabilidad dinámica


6–71
Mantenimiento y cuidado
Mantenimiento del propietario
*Algunos modelos.
DESCRIPCIÓN CAPACIDAD
DEL
FUSIBLE CIRCUITO PROTEGIDO
17
50 A Para proteger varios circuitos
18 WIPER 20 A Limpiador y lavador de parabrisas
19 HEATER 40 A Acondicionador de aire
20 DCDC REG 30 A Para proteger varios circuitos
*
21 ENGINE.IG1 7,5 A Sistema de control del motor
22 C/U IG1 15 A Para proteger varios circuitos
23 H/L LOW L
H I D L 15 A Faro - luz de cruce (Izquierda)
24 H/L LOW R 15 A Faro - luz de cruce (Derecha)
25 ENGINE3 15 A Sistema de control del motor
26 ENGINE2 15 A Sistema de control del motor
27 ENGINE1 15 A Sistema de control del motor
28 AT 15 A Sistema de control de transmisión
* , interruptor de encendido
29 H/CLEAN 20 A Lavador de faros *
30 A/C 7,5 A Acondicionador de aire
31 AT PUMP 15 A Sistema de control de transmisión *
32 STOP 10 A Luces de freno, faro antiniebla trasero *
33 R.WIPER 15 A Limpiador de luneta trasera * , sistema antirrobo *
34 H/L HI 20 A Luces de carretera
35 H I D R
S T . H E A T E R 15 A Volante calefaccionado
*
36 FOG 15 A Faros antiniebla delanteros *
37 7,5 A Sistema de control del motor
38 AUDIO2 7,5 A Sistema de audio
39 GLOW SIG 5 A Sistema de control del motor
*
40 METER2 7,5 A Grupo de instrumentos *
41 METER1 10 A Grupo de instrumentos
42 SRS1 7,5 A Bolsa de aire
43 BOSE 25 A Modelo equipado con sistema de sonidos Bose
®*
44 AUDIO1 15 A Sistema de audio
45 ABS/DSC S 30 A ABS, sistema de control de estabilidad dinámica
46 FUEL PUMP 15 A Sistema de combustible
*
47 FUEL WARM 25 A Calentador de combustible *
48 TAIL 15 A Luces de cola, luces de placa de matrícula *
49 FUEL PUMP2
SCR2 25 A Sistema de combustible *
50 HAZARD 25 A Interruptor del destellador de aviso de peligro, señal de viraje,
<004f0058004600480056000300470048000300460052004f0044000f0003004f00580046004800560003004700480003005300520056004c0046004c00790051000f0003004f005800460048005600030047004800030053004f0044004600440003004700
4800030050004400570055007400460058004f00440003[


6–72
Mantenimiento y cuidado
Mantenimiento del propietario
*Algunos modelos.
DESCRIPCIÓN CAPACIDAD
DEL
FUSIBLE CIRCUITO PROTEGIDO
51 DRL 15 A Luces de marcha diurna
*
52 R.OUTLET2 15 A Conectores de accesorios
53 HORN 15 A Bocina
54 ROOM 15 A Luz en el techo


6–73
Mantenimiento y cuidado
Mantenimiento del propietario
*Algunos modelos.
Bloque de fusibles (Lado izquierdo)
DESCRIPCIÓN CAPACIDAD
DEL
FUSIBLE CIRCUITO PROTEGIDO
1 P.SEAT D 30 A Asiento de ajuste eléctrico
*
2 P.WINDOW3 30 A Elevalunas eléctricos *
3 R.OUTLET3 15 A —
4 P.WINDOW2 25 A Elevalunas eléctricos
5 SRS2/ESCL 15 A Bloqueo electrónico de dirección
*
6 D.LOCK 25 A Cerraduras de puertas eléctricas
7 SEAT WARM 20 A Calefacción del asiento *
8 SUNROOF 10 A Techo solar *
9 F.OUTLET 15 A Conectores de accesorios
10 MIRROR 7,5 A Espejo con control eléctrico
11 R.OUTLET1 15 A Conectores de accesorios
*
12 — — —
13 — — —
14 — — —
15 — — —
16 — — —
17 M.DEF 7,5 A Desempañador de espejo
*
18 R.SEAT W 20 A Calefacción del asiento *


6–74
Mantenimiento y cuidado
Mantenimiento del propietario
*Algunos modelos.
DESCRIPCIÓN CAPACIDAD
DEL
FUSIBLE CIRCUITO PROTEGIDO
19 R.SHADE 7,5 A Visera trasera
*
20 AT IND 7,5 A Indicador de cambio de transmisión automática *
21 P.SEAT P 30 A Asiento de ajuste eléctrico *

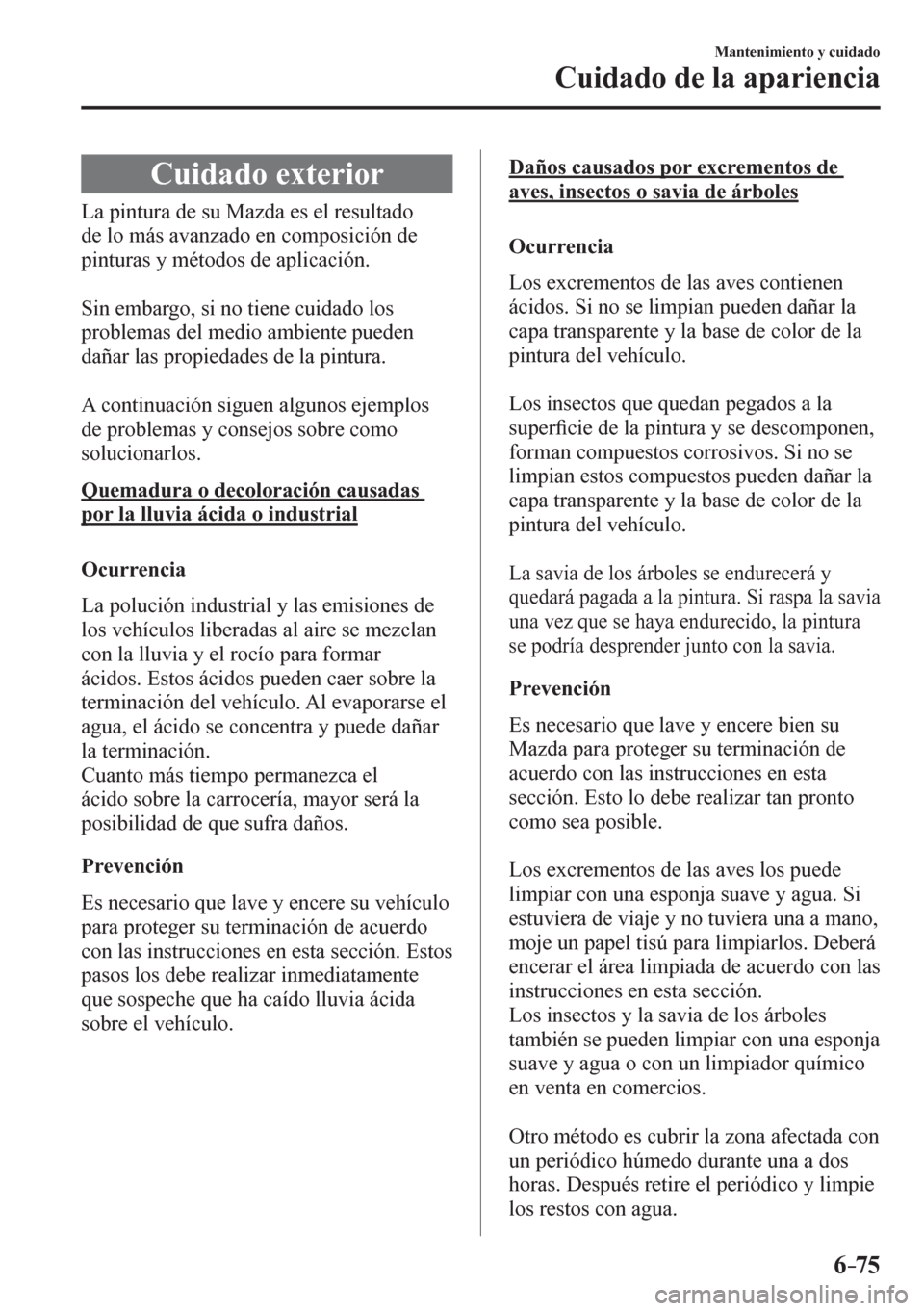

6–75
Mantenimiento y cuidado
Cuidado de la apariencia
C u i d a d o e x terior
L a p i n t u r a d e s u M a z d a e s e l r e s ultado
de lo más avanzado en composición de
pinturas y métodos de aplicación.
Sin embargo, si no tiene cuidado los
problemas del medio ambiente pueden
dañar las propiedades de la pintura.
A continuación siguen algunos ejemplos
de problemas y consejos sobre como
solucionarlos.
Quemadura o decoloración causadas
por la lluvia ácida o industrial
O c u r r e n c i a
L a p o l u c i ó n industrial y las emisiones de
los vehículos liberadas al aire se mezclan
con la lluvia y el rocío para formar
ácidos. Estos ácidos pueden caer sobre la
terminación del vehículo. Al evaporarse el
agua, el ácido se concentra y puede dañar
la terminación.
Cuanto más tiempo permanezca el
ácido sobre la carrocería, mayor será la
posibilidad de que sufra daños.
P r e v e n c i ó n
E s necesario que lave y encere su vehículo
para proteger su terminación de acuerdo
con las instrucciones en esta sección. Estos
pasos los debe realizar inmediatamente
que sospeche que ha caído lluvia ácida
sobre el vehículo.
Daños causados por excrementos de
aves, insectos o savia de árboles
O c u r r e n c i a
L o s e x c rementos de las aves contienen
ácidos. Si no se limpian pueden dañar la
capa transparente y la base de color de la
pintura del vehículo.
Los insectos que quedan pegados a la
super¿ cie de la pintura y se descomponen,
forman compuestos corrosivos. Si no se
limpian estos compuestos pueden dañar la
capa transparente y la base de color de la
pintura del vehículo.
La savia de los árboles se endurecerá y
quedará pagada a la pintura. Si raspa la savia
una vez que se haya endurecido, la pintura
se podría desprender junto con la savia.
P r e v e n c i ó n
E s necesario que lave y encere bien su
Mazda para proteger su terminación de
acuerdo con las instrucciones en esta
sección. Esto lo debe realizar tan pronto
como sea posible.
Los excrementos de las aves los puede
limpiar con una esponja suave y agua. Si
estuviera de viaje y no tuviera una a mano,
moje un papel tisú para limpiarlos. Deberá
encerar el área limpiada de acuerdo con las
instrucciones en esta sección.
Los insectos y la savia de los árboles
también se pueden limpiar con una esponja
suave y agua o con un limpiador químico
en venta en comercios.
Otro método es cubrir la zona afectada con
un periódico húmedo durante una a dos
horas. Después retire el periódico y limpie
los restos con agua.

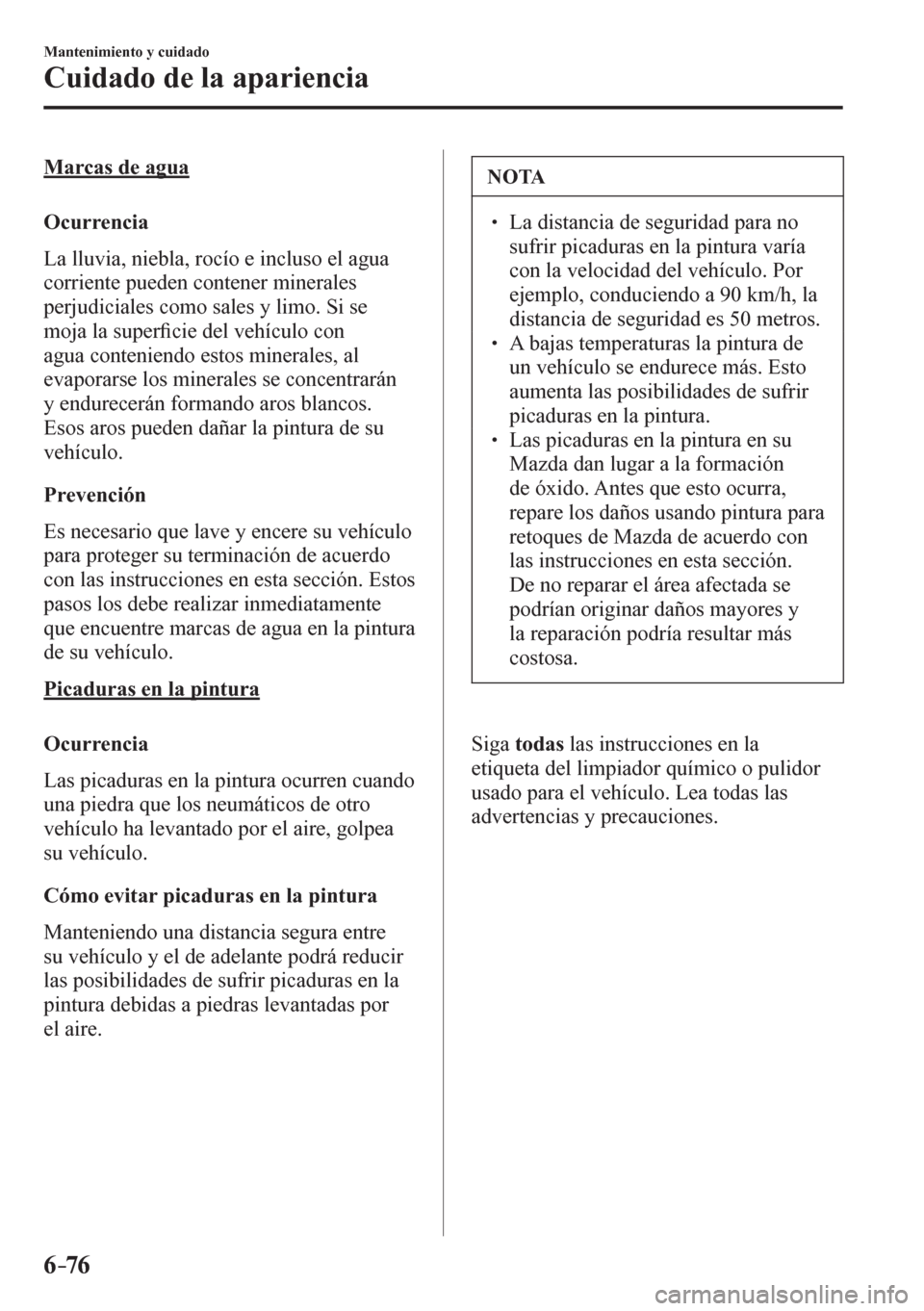

6–76
Mantenimiento y cuidado
Cuidado de la apariencia
Marcas de agua
O c u r r e n c i a
L a l l u v i a , n i e b l a , r o c í o e i n c l u s o e l a g u a
corriente pueden contener minerales
perjudiciales como sales y limo. Si se
moja la super¿ cie del vehículo con
agua conteniendo estos minerales, al
evaporarse los minerales se concentrarán
y endurecerán formando aros blancos.
Esos aros pueden dañar la pintura de su
vehículo.
P r e v e n c i ó n
E s necesario que lave y encere su vehículo
para proteger su terminación de acuerdo
con las instrucciones en esta sección. Estos
pasos los debe realizar inmediatamente
que encuentre marcas de agua en la pintura
de su vehículo.
Picaduras en la pintura
O c u r r e n c i a
L a s picaduras en la pintura ocurren cuando
una piedra que los neumáticos de otro
vehículo ha levantado por el aire, golpea
su vehículo.
Cómo evitar picaduras en la pintura
M a n t e n i endo una distancia segura entre
su vehículo y el de adelante podrá reducir
las posibilidades de sufrir picaduras en la
pintura debidas a piedras levantadas por
el aire. NOTA
  La distancia de seguridad para no
sufrir picaduras en la pintura varía
con la velocidad del vehículo. Por
ejemplo, conduciendo a 90 km/h, la
distancia de seguridad es 50 metros.
  A bajas temperaturas la pintura de
un vehículo se endurece más. Esto
aumenta las posibilidades de sufrir
picaduras en la pintura.
  Las picaduras en la pintura en su
Mazda dan lugar a la formación
de óxido. Antes que esto ocurra,
repare los daños usando pintura para
retoques de Mazda de acuerdo con
las instrucciones en esta sección.
De no reparar el área afectada se
podrían originar daños mayores y
la reparación podría resultar más
costosa.
Siga todas las instrucciones en la
etiqueta del limpiador químico o pulidor
usado para el vehículo. Lea todas las
advertencias y precauciones.


6–77
Mantenimiento y cuidado
Cuidado de la apariencia
Mantenimiento del acabado
Lavado
PRECAUCION

 Con la palanca de limpiaparabrisas
en la posición
y el encendido
en ON, los limpiadores se pueden
mover automáticamente en los
siguientes casos:



Si el parabrisas encima del sensor de
lluvia se toca o limpia con un paño.



 Si el parabrisas se golpea desde
afuera o desde adentro del vehículo
con una mano u otro objeto.
 Mantenga las manos y los raspadores
alejados del parabrisas cuando la
palanca del limpiaparabrisas se
encuentra en la posición
y e l
encendido se gira a ON pues se puede
pellizcar los dedos o los limpiadores
y las hojas de los limpiadores se
pueden dañar si los limpiadores se
activan automáticamente.
Si va a limpiar el parabrisas, asegúrese
que los limpiadores se desconectan
completamente (cuando sea lo
más probable que el motor quede
funcionando) eso es muy importante
cuando limpia el hielo y la nieve.

 No derrame agua en el
compartimiento del motor. De
lo contrario, podría resultar en
problemas de arranque del motor o
daños en partes eléctricas.
  Al lavar y encerar el vehículo, tenga
mucho cuidado de hacer demasiada
fuerza en una sola área del techo del
vehículo. De lo contrario, se podría
dañar el vehículo. Para proteger el acabado de la
oxidación y el deterioro, lave su Mazda
cuidadosamente y frecuentemente al
menos una vez al mes con agua tibia o fría.
Si lava mal el vehículo, podría rayar la
super¿ cie de la pintura. A continuación se
indican algunos ejemplos sobre cuando
pueden ocurrir rayaduras.
L a s u p e r¿ cie de la pintura podría resultar
con rayaduras cuando:



 Se lava el vehículo sin primero enjuagar
el polvo y otras partículas extrañas.



 Se lava el vehículo con un paño áspero,
seco o sucio.



 Se lava el vehículo en un lavadero
automático de coches que usa cepillos
sucios o demasiado duros.



 Se usan limpiadores o ceras que
contienen abrasivos.
NOTA
  Mazda no se hace responsable por
rayaduras causadas por lavaderos
automáticos de coches o por lavar el
vehículo siguiendo procedimientos
inadecuados.
  Las rayaduras son más visibles en
vehículos de colores oscuros.
