2016 Hyundai Santa Fe Manual del propietario (in Spanish)

Mantenimiento
68 7

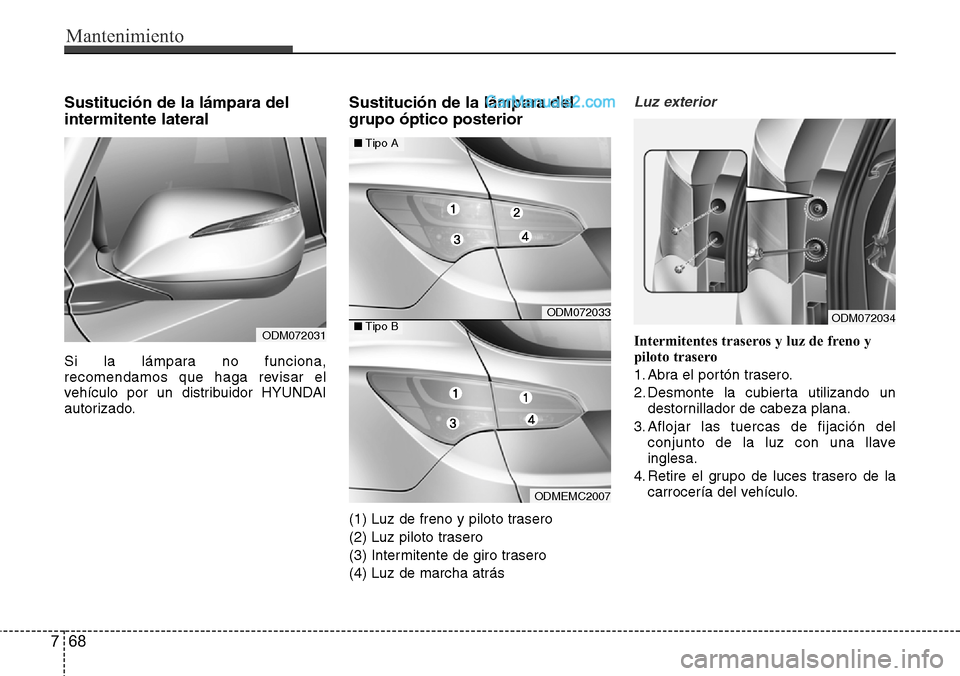

Sustitución de la lámpara del
intermitente lateral
Si la lámpara no funciona,
recomendamos que haga revisar el
vehículo por un distribuidor HYUNDAI
autorizado.
Sustitución de la lámpara del
grupo óptico posterior
(1) Luz de freno y piloto trasero
(2) Luz piloto trasero
(3) Intermitente de giro trasero
(4) Luz de marcha atrás
Luz exterior
Intermitentes traseros y luz de freno y
piloto trasero
1. Abra el portón trasero.
2. Desmonte la cubierta utilizando un
destornillador de cabeza plana.
3. Aflojar las tuercas de fijación del
conjunto de la luz con una llave
inglesa.
4. Retire el grupo de luces trasero de la
carrocería del vehículo.
ODM072033
ODMEMC2007
■Tipo A
■Tipo BODM072034
ODM072031

769
Mantenimiento
5. Retire el casquillo del conjunto de las
luces haciéndolo girar en sentido
contrario a las agujas del reloj hasta
que sus patillas queden alineadas con
las ranuras del conjunto.6. Retire la lámpara del casquillo
haciendo presión sobre ella y
girándola en sentido contrario a las
agujas del reloj hasta que las patillas
queden alineadas con las ranuras del
casquillo. Saque la lámpara del
casquillo.
7. Inserte una lámpara nueva en el
casquillo y gírela hasta que encaje en
su sitio.
8. Instale el casquillo en el conjunto
haciendo que sus patillas queden
alineadas con las ranuras. Empuje el
casquillo en el alojamiento y gírelo en
el sentido de las agujas del reloj.
9. Vuelva a instalar el conjunto de la luz
en la carrocería.

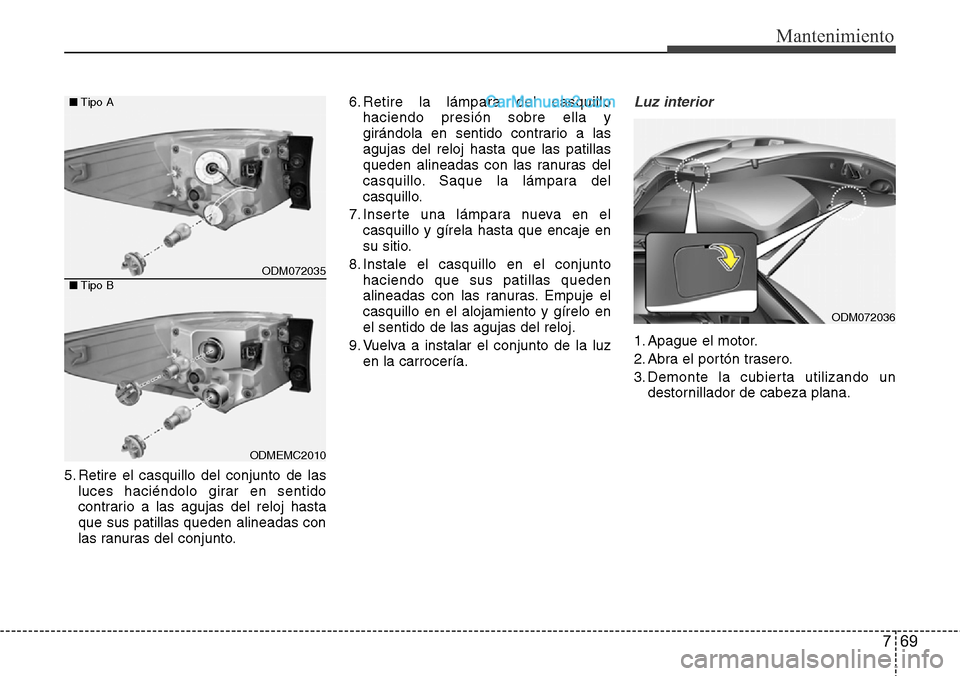

Luz interior
1. Apague el motor.
2. Abra el portón trasero.
3. Demonte la cubierta utilizando un
destornillador de cabeza plana.
ODM072035
ODMEMC2010 ■Tipo A
■Tipo B
ODM072036

Mantenimiento
70 7

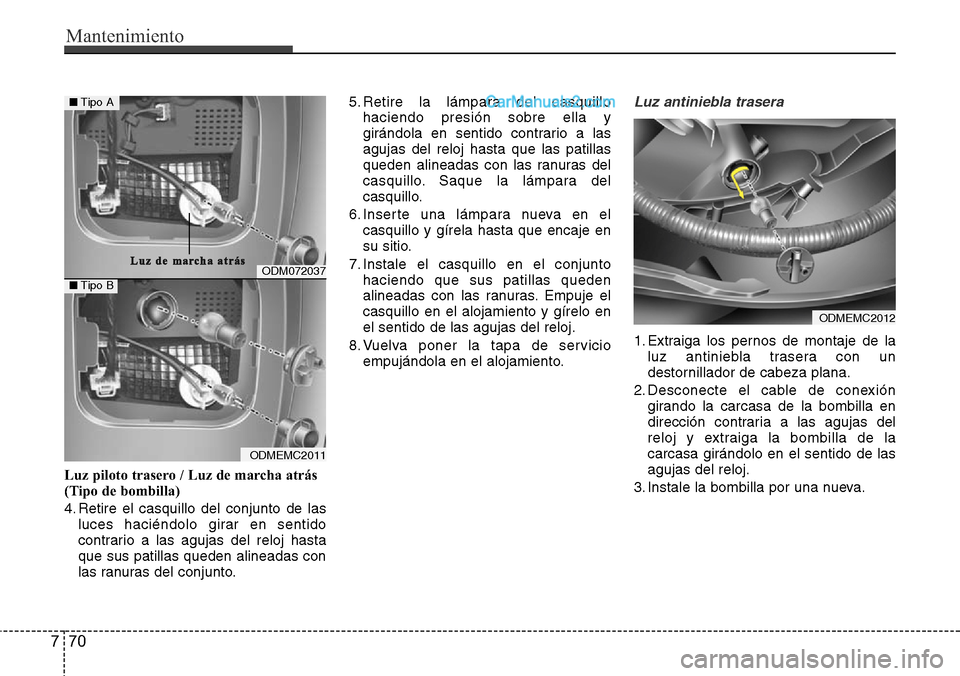

Luz piloto trasero / Luz de marcha atrás
(Tipo de bombilla)
4. Retire el casquillo del conjunto de las
luces haciéndolo girar en sentido
contrario a las agujas del reloj hasta
que sus patillas queden alineadas con
las ranuras del conjunto.5. Retire la lámpara del casquillo
haciendo presión sobre ella y
girándola en sentido contrario a las
agujas del reloj hasta que las patillas
queden alineadas con las ranuras del
casquillo. Saque la lámpara del
casquillo.
6. Inserte una lámpara nueva en el
casquillo y gírela hasta que encaje en
su sitio.
7. Instale el casquillo en el conjunto
haciendo que sus patillas queden
alineadas con las ranuras. Empuje el
casquillo en el alojamiento y gírelo en
el sentido de las agujas del reloj.
8. Vuelva poner la tapa de servicio
empujándola en el alojamiento.
Luz antiniebla trasera
1. Extraiga los pernos de montaje de la
luz antiniebla trasera con un
destornillador de cabeza plana.
2. Desconecte el cable de conexión
girando la carcasa de la bombilla en
dirección contraria a las agujas del
reloj y extraiga la bombilla de la
carcasa girándolo en el sentido de las
agujas del reloj.
3. Instale la bombilla por una nueva.
ODM072037
ODMEMC2011
■Tipo A
■Tipo B
L L
u u
z z

d d
e e

m m
a a
r r
c c
h h
a a

a a
t t
r r
á á
s s
ODMEMC2012

771
Mantenimiento

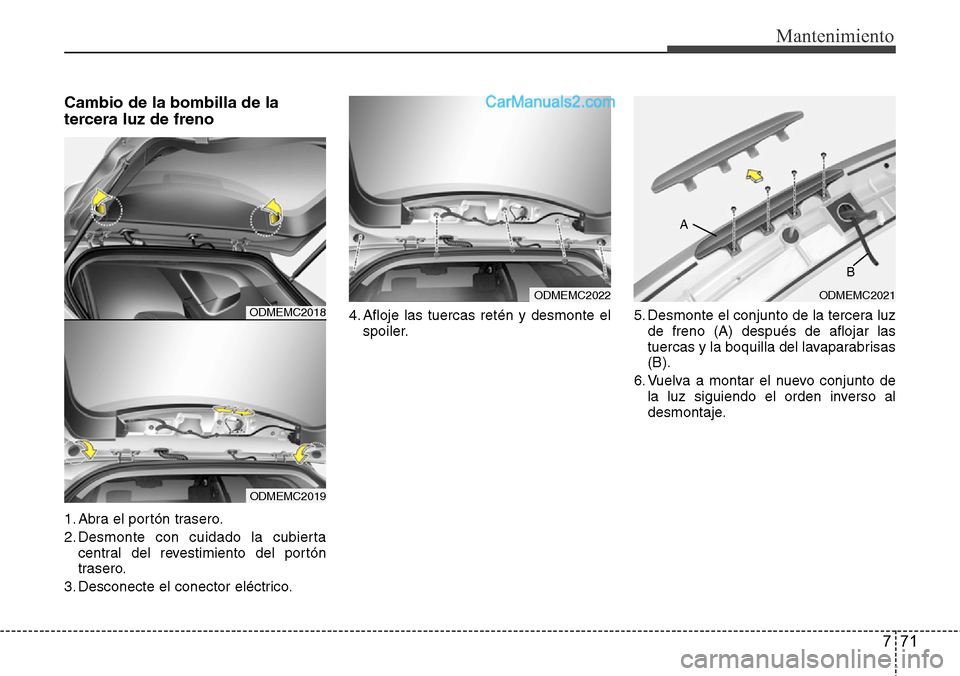

Cambio de la bombilla de la
tercera luz de freno
1. Abra el portón trasero.
2. Desmonte con cuidado la cubierta
central del revestimiento del portón
trasero.
3. Desconecte el conector eléctrico.4. Afloje las tuercas retén y desmonte el
spoiler.5. Desmonte el conjunto de la tercera luz
de freno (A) después de aflojar las
tuercas y la boquilla del lavaparabrisas
(B).
6. Vuelva a montar el nuevo conjunto de
la luz siguiendo el orden inverso al
desmontaje.
ODMEMC2018
ODMEMC2019
ODMEMC2022ODMEMC2021
B A

Mantenimiento
72 7

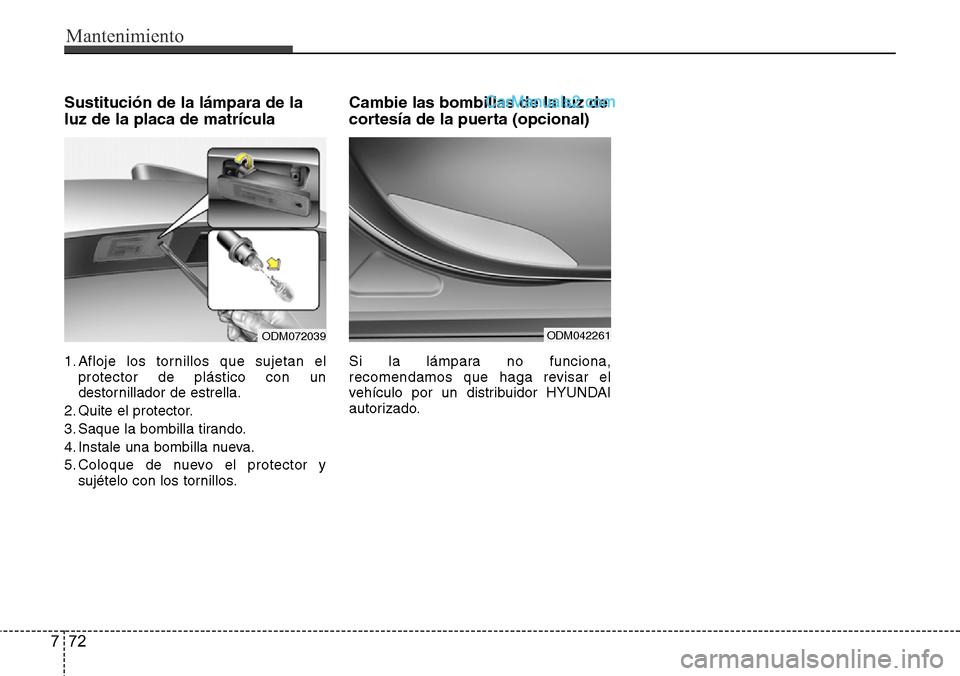

Sustitución de la lámpara de la
luz de la placa de matrícula
1. Afloje los tornillos que sujetan el
protector de plástico con un
destornillador de estrella.
2. Quite el protector.
3. Saque la bombilla tirando.
4. Instale una bombilla nueva.
5. Coloque de nuevo el protector y
sujételo con los tornillos.
Cambie las bombillas de la luz de
cortesía de la puerta (opcional)
Si la lámpara no funciona,
recomendamos que haga revisar el
vehículo por un distribuidor HYUNDAI
autorizado.
ODM042261ODM072039

773
Mantenimiento

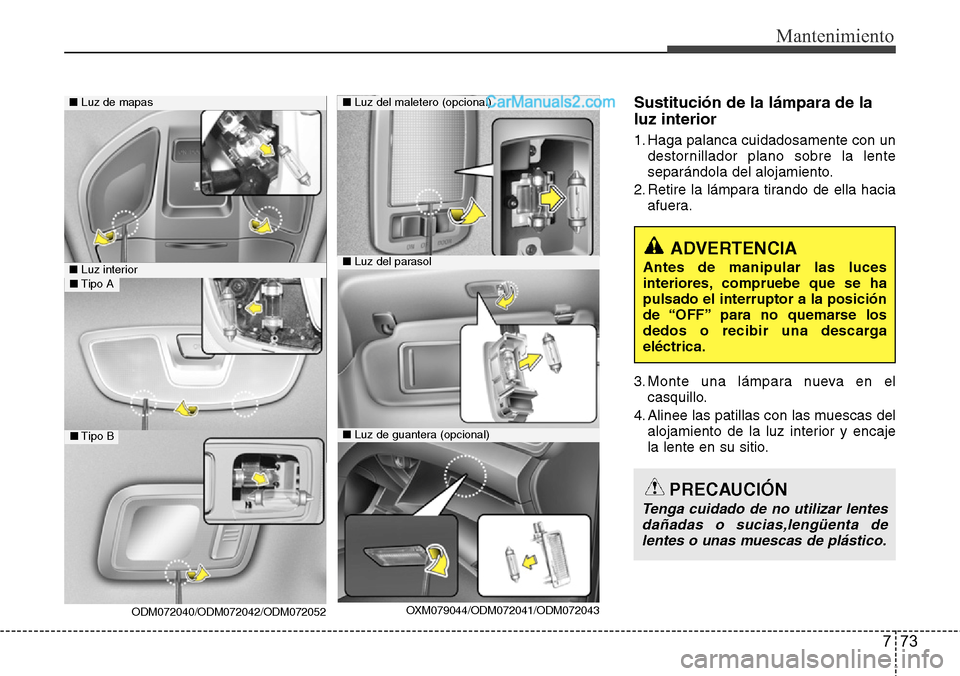

Sustitución de la lámpara de la
luz interior
1. Haga palanca cuidadosamente con un
destornillador plano sobre la lente
separándola del alojamiento.
2. Retire la lámpara tirando de ella hacia
afuera.
3. Monte una lámpara nueva en el
casquillo.
4. Alinee las patillas con las muescas del
alojamiento de la luz interior y encaje
la lente en su sitio.
ADVERTENCIA
Antes de manipular las luces
interiores, compruebe que se ha
pulsado el interruptor a la posición
de “OFF” para no quemarse los
dedos o recibir una descarga
eléctrica.
PRECAUCIÓN
Tenga cuidado de no utilizar lentes
dañadas o sucias,lengüenta de
lentes o unas muescas de plástico.
■Luz de mapas
OXM079044/ODM072041/ODM072043
■Luz de guantera (opcional)
■Luz del maletero (opcional)
■Luz del parasol■Luz interior
ODM072040/ODM072042/ODM072052■Tipo A
■Tipo B

Mantenimiento
74 7

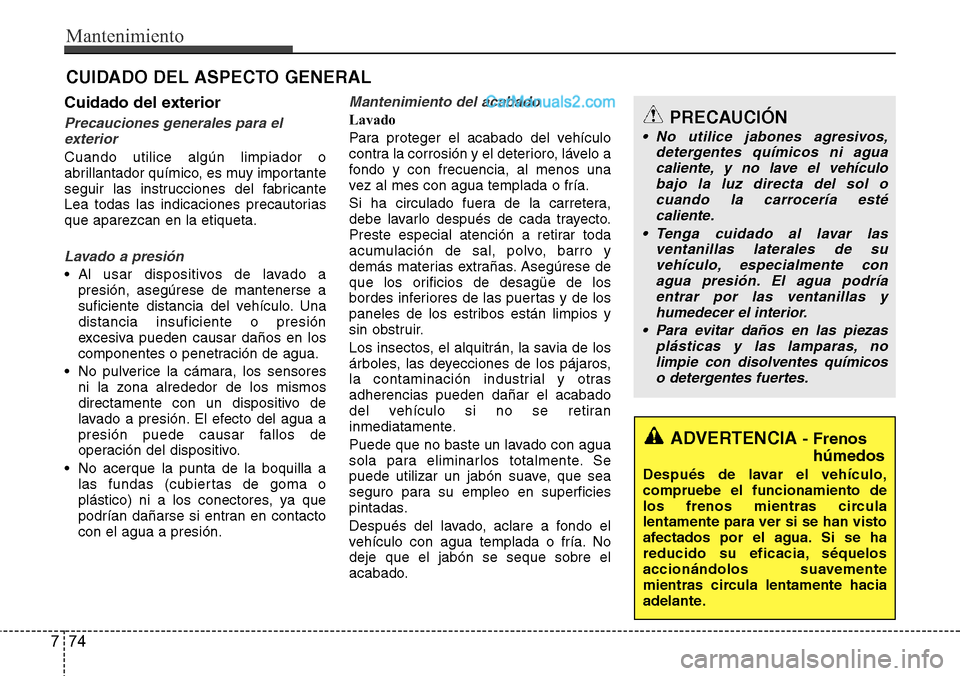

CUIDADO DEL ASPECTO GENERAL
Cuidado del exterior
Precauciones generales para el
exterior
Cuando utilice algún limpiador o
abrillantador químico, es muy importante
seguir las instrucciones del fabricante
Lea todas las indicaciones precautorias
que aparezcan en la etiqueta.
Lavado a presión
• Al usar dispositivos de lavado a
presión, asegúrese de mantenerse a
suficiente distancia del vehículo. Una
distancia insuficiente o presión
excesiva pueden causar daños en los
componentes o penetración de agua.
• No pulverice la cámara, los sensores
ni la zona alrededor de los mismos
directamente con un dispositivo de
lavado a presión. El efecto del agua a
presión puede causar fallos de
operación del dispositivo.
• No acerque la punta de la boquilla a
las fundas (cubiertas de goma o
plástico) ni a los conectores, ya que
podrían dañarse si entran en contacto
con el agua a presión.
Mantenimiento del acabado
Lavado
Para proteger el acabado del vehículo
contra la corrosión y el deterioro, lávelo a
fondo y con frecuencia, al menos una
vez al mes con agua templada o fría.
Si ha circulado fuera de la carretera,
debe lavarlo después de cada trayecto.
Preste especial atención a retirar toda
acumulación de sal, polvo, barro y
demás materias extrañas. Asegúrese de
que los orificios de desagüe de los
bordes inferiores de las puertas y de los
paneles de los estribos están limpios y
sin obstruir.
Los insectos, el alquitrán, la savia de los
árboles, las deyecciones de los pájaros,
la contaminación industrial y otras
adherencias pueden dañar el acabado
del vehículo si no se retiran
inmediatamente.
Puede que no baste un lavado con agua
sola para eliminarlos totalmente. Se
puede utilizar un jabón suave, que sea
seguro para su empleo en superficies
pintadas.
Después del lavado, aclare a fondo el
vehículo con agua templada o fría. No
deje que el jabón se seque sobre el
acabado.
ADVERTENCIA - Frenos
húmedos
Después de lavar el vehículo,
compruebe el funcionamiento de
los frenos mientras circula
lentamente para ver si se han visto
afectados por el agua. Si se ha
reducido su eficacia, séquelos
accionándolos suavemente
mientras circula lentamente hacia
adelante.
PRECAUCIÓN
• No utilice jabones agresivos,
detergentes químicos ni agua
caliente, y no lave el vehículo
bajo la luz directa del sol o
cuando la carrocería esté
caliente.
• Tenga cuidado al lavar las
ventanillas laterales de su
vehículo, especialmente con
agua presión. El agua podría
entrar por las ventanillas y
humedecer el interior.
• Para evitar daños en las piezas
plásticas y las lamparas, no
limpie con disolventes químicos
o detergentes fuertes.

775
Mantenimiento

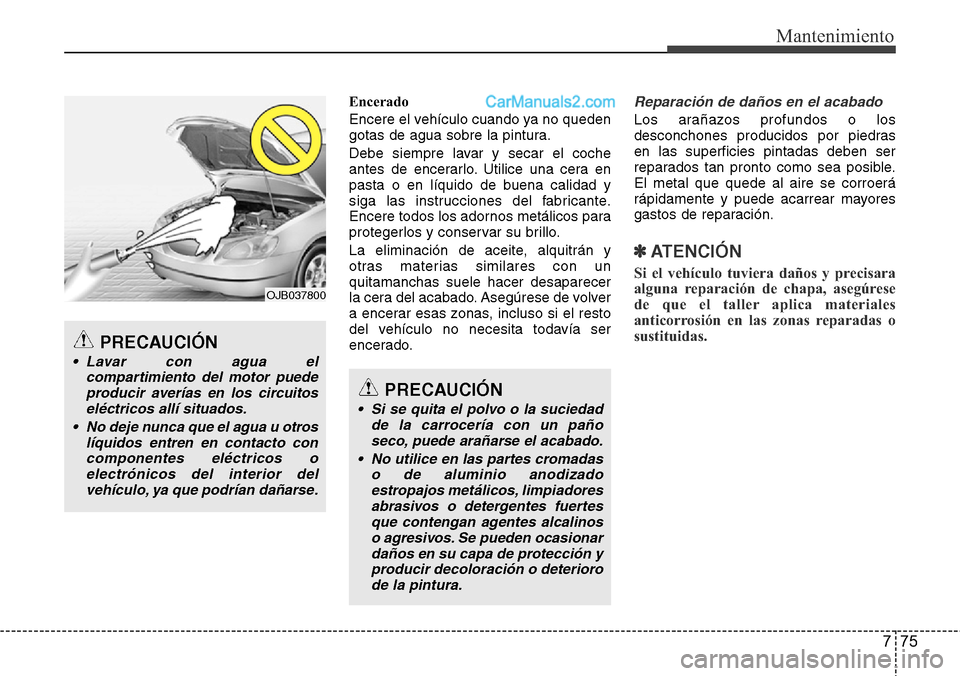

Encerado
Encere el vehículo cuando ya no queden
gotas de agua sobre la pintura.
Debe siempre lavar y secar el coche
antes de encerarlo. Utilice una cera en
pasta o en líquido de buena calidad y
siga las instrucciones del fabricante.
Encere todos los adornos metálicos para
protegerlos y conservar su brillo.
La eliminación de aceite, alquitrán y
otras materias similares con un
quitamanchas suele hacer desaparecer
la cera del acabado. Asegúrese de volver
a encerar esas zonas, incluso si el resto
del vehículo no necesita todavía ser
encerado.Reparación de daños en el acabado
Los arañazos profundos o los
desconchones producidos por piedras
en las superficies pintadas deben ser
reparados tan pronto como sea posible.
El metal que quede al aire se corroerá
rápidamente y puede acarrear mayores
gastos de reparación.
✽ATENCIÓN
Si el vehículo tuviera daños y precisara
alguna reparación de chapa, asegúrese
de que el taller aplica materiales
anticorrosión en las zonas reparadas o
sustituidas.
PRECAUCIÓN
• Si se quita el polvo o la suciedad
de la carrocería con un paño
seco, puede arañarse el acabado.
• No utilice en las partes cromadas
o de aluminio anodizado
estropajos metálicos, limpiadores
abrasivos o detergentes fuertes
que contengan agentes alcalinos
o agresivos. Se pueden ocasionar
daños en su capa de protección y
producir decoloración o deterioro
de la pintura.
PRECAUCIÓN
• Lavar con agua el
compartimiento del motor puede
producir averías en los circuitos
eléctricos allí situados.
• No deje nunca que el agua u otros
líquidos entren en contacto con
componentes eléctricos o
electrónicos del interior del
vehículo, ya que podrían dañarse.
OJB037800
